MANUAL DE USUARIO UVD6301SPSS Monogram

Para consultar una version en español de este manual de instrucciones, visite nuestro sitio de internet GEAppliances.com.

INFORMACIÓN DE SEGURIDAD .... 3

Uso del Sistema de Ventilación

Sistema De Ventilación De Corriente Descendente .... 5

CUIDADO Y LIMPIEZA

Sistema De Ventilación De Corriente Descendente ....6

INSTRUCCIONES DE INSTALACIÓN....7

CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS.... 16

Escriba los números de modelo y de serie aquí:

N° de Modelo ____

N° de Serie ____

Estos números también se encuentran en la Tarjeta de Registro de Propiedad de Producto enviada en forma separada con su sistema de ventilación de corriente descendente y en la etiqueta que se encuentra en el panel frontal de la unidad.

MANUAL DEL PROPIETARIO E INSTALACIÓN

UVD6301S UVD6361S

GRACIAS POR HACER QUE GE APPLIANCES SEA PARTE DE SU HOGAR.

Ya sea que haya crecido usando GE Appliances, o que ésta es su primera vez, nos complace tenerlo en la familia.

Sentimos orgullo por el nivel de arte, innovación y diseño de cada uno de los electrodomésticos de GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico asegura que podamos entregarle información importante del producto y detalles de la garantía cuando los necesite.

Registre su electrodoméstico GE ahora a través de Internet. Sitios Web y números telefónicos útiles están disponibles en la sección de Soporte para el Consumidor de este Manual del Propietario. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado.

GE APPLIANCES

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

PARA REDUCIR EL RIESGO

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. Utilice esta unidad sólo de la manera concebida por el fabricante. Si tiene alguna pregunta, comuníquese con el fabricante.
B. Antes de realizar reparaciones o limpiar la unidad, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.
C. No utilice esta unidad con ningún dispositivo de control de velocidad de estado sólido.
D. Enchufe el sistema de ventilación en un tomacorriente con conexión a tierra de 120 voltios únicamente. No retire la pata redonda de conexión a tierra del enchufe. Si tiene dudas sobre la conexión a tierra del sistema eléctrico para hogar, es su responsabilidad y obligación contar con el reemplazo de un tomacorriente sin conexión a tierra por un tomacorriente de tres patas correctamente conectado a tierra, de acuerdo con el Código Nacional de Electricidad. No use prolongadores con este electrodoméstico.

PRECAUCIÓN

SÓLO PARA USO DE

VENTILACIÓN GENERAL. NO LO UTILICE PARA ELIMINAR MATERIALES Y VAPORES PELIGROSOS O EXPLOSIVOS.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE

LESIONES A PERSONAS EN CASO DE UN INCENDIO DE GRASA SOBRE UNA ESTUFA, CUMPLA CON LOS SIGUIENTES PUNTOS*:

A. APAGUE LAS LLAMAS con una tapa que ajuste bien, una plancha para galletas o una bandeja de metal, y luego apague el quemador. TENGA MUCHO CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, SALGA DE LA VIVIENDA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
B. NUNCA LEVANTE UNA SARTÉN EN LLAMAS—Usted puede quemarse.
C. NO UTILICE AGUA, incluyendo repasadores o toallas húmedos—se provocará una violenta explosión de vapor.

D. Utilice un extintor SÓLO si:

1. Usted sabe que cuenta con un extintor Clase ABC y ya sabe cómo utilizarlo.
2. El incendio es pequeño y se contuvo en el área donde comenzó.
3. Se está llamando al departamento de bomberos.
4. Usted puede combatir el incendio con su espalda dirigida hacia una salida.

* Basado en "Kitchen Fire Safety" publicado por NFPA.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE

UN INCENDIO DE GRASA SOBRE UNA ESTUFA:

A. Nunca deje unidades de superficie desatendidas en configuraciones de calor elevadas. Los alimentos que hierven y se derraman provocan humo y derrames grasosos que pueden prenderse fuego. Caliente los aceites lentamente en configuraciones bajas o medias.
B. Siempre encienda el sistema de ventilación cuando cocine con configuraciones de calor elevadas o cuando flambee alimentos (por ej., Crepes Suzette, cerezas Jubilee, carne flambeada a la pimienta en grano).
C. Limpie los ventiladores con frecuencia. No debe permitirse la acumulación de grasa en el ventilador o en el filtro.
D. Utilice el tamaño de recipiente adecuado. Siempre utilice recipientes de cocción apropiados para el tamaño del elemento de superficie.

Si necesita servicio técnico...

No intente reparar o cambiar ninguna pieza del sistema de ventilación, a menos que esté específicamente recomendado en este manual. Cualquier otro servicio debe realizarlo un técnico calificado.

Asegúrese de cortar la electricidad antes de efectuar servicio técnico en el aparato.

Puede resultar necesario quitar el sistema de ventilación para realizar servicio técnico en componentes tales como el motor del ventilador o el mecanismo de ventilación de aire.

Desconecte la energía que alimenta la estufa y quítela en primer término. Invierta los pasos de la sección “Cómo instalar la ventilación descendente” en las Instrucciones de instalación para quitar el ventilador.

Las piezas para el servicio técnico se encuentran disponibles en el Centro de Servicio Técnico y Piezas de GE Appliances.

Cuando baje la ventilación, mantenga los dedos alejados de la parte superior del sistema de ventilación.

LEA Y GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

Cómo Retirar la Película Protectora de Envío y la Cinta de Embalaje

Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. No utilice ningún producto filoso para retirar la película. Retire toda la película antes de usar el electrodoméstico por primera vez.

Para asegurar que no haya daños sobre el acabado del producto, la forma más segura de retirar el adhesivo de la cinta de embalaje en electrodomésticos nuevos es aplicando un detergente líquido hogareño para lavar platos. Aplique con una tela suave y deje que se seque.

NOTA: El adhesivo deberá ser eliminado de todas las partes. No se puede retirar si se hornea con éste dentro.

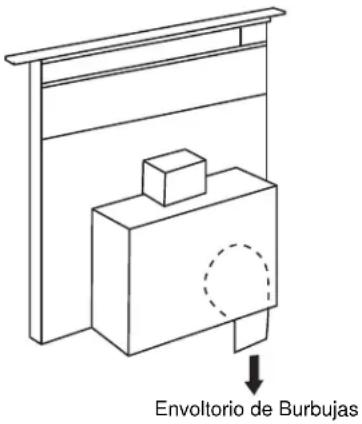

ATENCIÓN: Por favor retire el envoltorio de burbujas insertado en el escape antes de la instalación. Asegúrese de que no quede nada dentro de la caja del ventilador.

Envoltorio de Burbujas

LEA Y GUARDE ESTAS INSTRUCCIONES

Sistema De Ventilación De Corriente Descendente

Sistema De Ventilación De Corriente Descendente

A fin de elevar la ventilación descendente, presione el botón de la tapa superior. La ventilación se elevará.

Botón

El ventilador se podrá girar a ON (Encender) y OFF (Apagar) y la velocidad se podrá ajustar con la perilla empotrada sobre el lado derecho de la salida de aire. Si se lo deja encendido, el ventilador se apagará automáticamente cuando se baje la ventilación.

NOTA: Para un funcionamiento más conveniente, configure el ventilador a la velocidad que utilice más a menudo. El ventilador se accionará a esta velocidad cuando la unidad se eleve.

Baje la ventilación descendente presionando el botón de la tapa superior. La ventilación descenderá y el ventilador se apagará.

Cuando Utilice el Sistema de Ventilación

▲PRECAUCIÓN

Tenga cuidado al levantar o bajar

la ventilación. Asegúrese de que las cacero las, las manijas de las cacerolas y otros objetos se encuentren alejados de la ventilación y que no se golpeen o vuelquen cuando se la eleve.

NOTA: Hay una pequeña saliente en cada lado de la ventilación.

Para evitar lesiones, mantenga los dedos alejados de la tapa de la ventilación cuando se la baje.
■ Mantenga las manos y los dedos alejados de todas las piezas de la ventilación.

IMPORTANTE: Si la ventilación queda obstruida con un objeto mientras se la sube o baja, ésta se detendrá. Con cuidado retire la obstrucción y la ventilación descenderá hasta la posición que se desea bajar. Vuelva a presionar el botón para regresar a las funciones normales.

Consejos De Cocción

El elevado movimiento de aire de este sistema de ventilación puede aumentar los tiempos de cocción de algunos alimentos. Puede tomar más tiempo alcanzar temperaturas de cocción elevadas si se acciona la ventilación en la configuración "alta" desde el comienzo. Para mejores resultados de cocción, ajuste la velocidad del ventilador.

Para mejores resultados cuando caliente aceite para freir o cuando hierva agua, utilice las unidades de superficie frontales o espere a que el agua esté hirviendo o a que el aceite se encuentre a temperatura de fritura antes de accionar el sistema de ventilación.

Es posible que el sistema de ventilación no capture por completo todo el vapor proveniente de las ollas de los quemadores frontales.

Sistema De Ventilación De Corriente Descendente

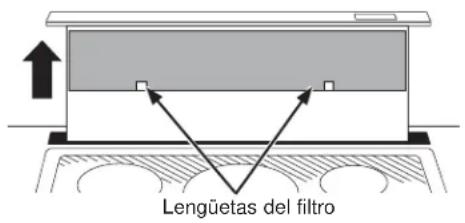

Filtros De Grasa

La eficiencia del sistema de ventilación depende de la limpieza del filtro. La frecuencia de limpieza depende del tipo de cocción que realice. Los filtros de grasa deben limpiarse por lo menos una vez por mes. Nunca opere el sistema de ventilación si los filtros no están colocados correctamente.

Para quitar: Retire los filtros de la salida de aire, llegando hasta los mismos a través de la abertura de la ventilación, presionando hacia abajo y luego hacia afuera. NOTA: Los filtros poseen diferentes tamaños. Asegúrese de reemplazarlos una vez retirados, colocando el más ancho sobre la izquierda.

Para limpiar: Sumerja y luego agite en una solución de detergente caliente. Puede utilizarse un cepillo suave para quitar la suciedad muy adherida. Enjuague, agite y quite la humedad antes de volver a colocar. No lave los filtros en el lavavajillas.

Con una manipulación cuidadosa, el filtro durará muchos años. Si necesita reemplazarlo, solicite el repuesto a su vendedor.

Lengüetas del filtro

Superficies Pintadas O De Acero Inoxidable

No utilice almohadillas de acero porque rayan la superficie.

Para limpiar la superficie de acero inoxidable, utilice agua tibia jabonosa o un limpiador o lustrador para acero inoxidable. Siempre limpie la superficie en dirección de la veta. Siga las instrucciones del producto para limpiar la superficie de acero inoxidable.

En caso de haber manchas difíciles de quitar sobre el acero inoxidable, use un limpiador que contenga ácido láctico o ácido cítrico.

Para realizar consultas sobre la adquisición de productos, incluyendo limpiadores o pulidores para electrodomésticos de acero inoxidable, lea las secciones de Asistencia y Accesorios, en el comienzo de este manual.

Instrucciones de instalación

Sistemas de Ventilación de Aire Descendente

UVD6301S, UVD6361S

? ¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com

ANTES DE COMENZAR

Lea estas instrucciones por completo y con detenimiento.

• IMPORTANTE — Guarde estas instrucciones para el uso de inspectores locales.
• IMPORTANTE — Cumpla con todos los códigos y ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.
• Nota al consumidor – Conserve estas instrucciones para referencias futuras.
• Nivel de capacidad – La Instalación de este electrodoméstico debe ser realizada por un instalador calificado o por un electricista.
• El instalador tiene la responsabilidad de efectuar una instalación adecuada.
• La Garantía no cubre las fallas del producto debido a una instalación incorrecta.

INSTRUCCIONES PARA DESCARGA A TIERRA

Este electrodoméstico debe estar conectado a tierra. En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga eléctrica, brindando un cable de escape de la corriente eléctrica. Este electrodoméstico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe se deberá colocar en un tomacorriente instalado y conectado a tierra de forma adecuada.

ADVERTENCIA

Una conexión a tierra inadecuada puede producir riesgos de descargas eléctricas.

Consulte a un electricista calificado en caso de que las instrucciones de conexión a tierra no se entiendan completamente, o si tiene dudas sobre si el electrodoméstico está conectado a tierra de forma apropiada.

No use un prolongador. Si el cable de corriente es demasiado corto, solicite a un electricista calificado que instale un tomacorriente cerca del electrodoméstico.

Si el sistema de ventilación que recibió está dañado, se deberá comunicar con su vendedor minorista.

PIEZAS PROVISTAS

Abra el cartón y retire el paquete de piezas. Controle los contenidos a fin de asegurar que todas las piezas estén presentes.

Filtros - unidad interior - Cant.: 2

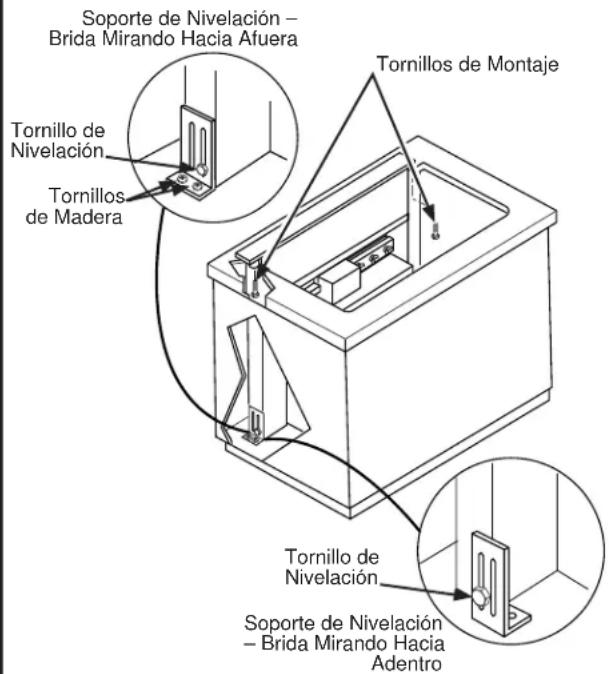

Soportes de Estabilización - Cant.: 2

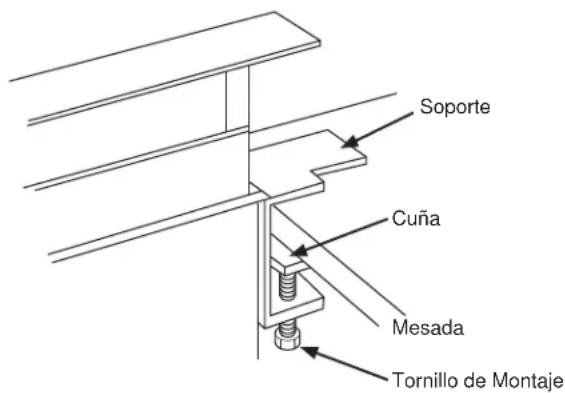

Tornillo de Montaje de la Mesada 1/4-20 x 2.00 Cab. Hex. Cant.: 2

Tornillo de madera, nº 8 x.750 SI Redondo - Cant.: 4

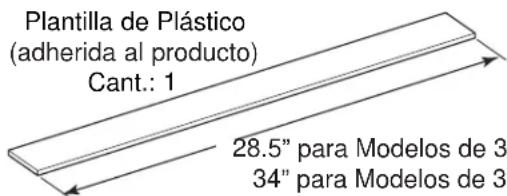

Plantilla de Plástico (adherida al producto) Cant.: 1 28.5" para Modelos de 3 34" para Modelos de 3

HERRAMIENTAS Y MATERIALES REQUERIDOS

• Gafas de seguridad
- Destornillador con cabeza plana largo
- Sierra de vaivén
- Regla de carpintero
- Tubería adecuada para la instalación
- Nivel

QUITE EL EMPAQUE

Retire los materiales embalados y el cartón; deje a un lado el cartón. El cartón puede ser usado como base al cambiar o ajustar la dirección de la ventilación.

ADVERTENCIA

PARA REDUCIR EL

RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

• El trabajo de instalación y el cableado eléctrico deben ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.
• Es necesario contar con suficiente cantidad de aire para una combustión y salida de gases adecuadas a través del conducto (chimenea) del equipo de consumo de combustible, a fin de evitar ráfagas de aire. Siga las pautas del fabricante del equipo de calefacción y los estándares de seguridad, tales como aquellos publicados por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Estadounidense para la Calefacción (American Society for Heating), los Ingenieros de Refrigeración y Acondicionadores de Aire (Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.
• Al cortar o perforar una pared o un cielorraso, no dañe el cableado eléctrico y de otros servicios ocultos.
• Los ventiladores con conducto siempre deben contar con ventilación hacia el exterior.

PRECAUCIÓN

PARA REDUCIR EL RIESGO

DE INCENDIO Y PARA ELIMINAR EL AIRE DE ESCAPE CORRECTAMENTE, ASEGÚRESE DE DIRIGIR EL AIRE DEL CONDUCTO HACIA EL EXTERIOR. NO VENTILE EL AIRE DE ESCAPE EN ESPACIOS DENTRO DE PAREDES O CIELORRASOS O EN ÁTICOS, HUECOS SANITARIOS O GARAJES.

ADVERTENCIA

A FIN DE REDUCIR EL

RIESGO DE INCENDIOS, USE SÓLO CONDUCTOS DE METAL.

• Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones relacionadas con la reposición de aire, visite GEAppliances.com.

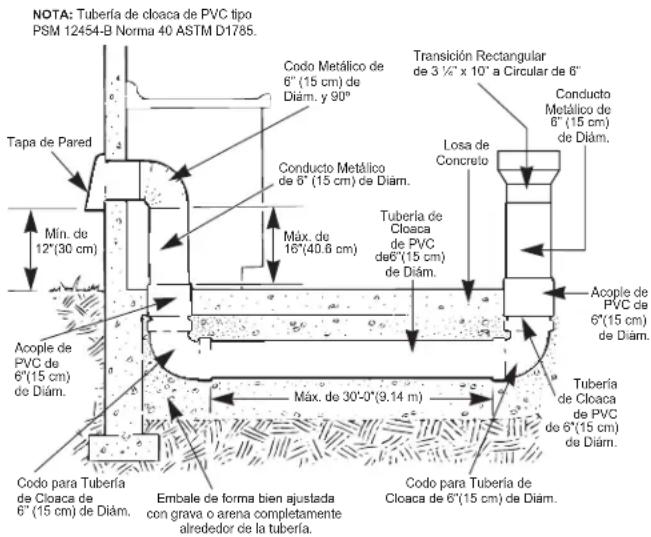

• La tubería de cloaca de PVC puede ser usada como conducto bajo una losa de concreto, si esto lo permite la junta del código local.

SUMINISTRO DE ENERGÍA

Esta ventilación de aire descendente debe ser provista con 120V, 60 Hz, y estar conectada a un circuito de empalmes individual correctamente conectado a tierra, protegido por un disyuntor o fusible de retardo de 15 o 20 amp.

Un receptáculo de 3 clavijas correctamente conectado a tierra debe estar dentro del alcance del cable de corriente de dos pies de la ventilación.

- Superficies de Cocción a Gas

Si esta ventilación es instalada junto con una superficie de cocción a gas de GE o Monogram, puede funcionar desde el mismo tomacorriente doble.

- Superficies de Cocción Eléctricas

Si esta ventilación es instalada junto con una superficie de cocción eléctrica de GE o Monogram, la ventilación debe funcionar desde un tomacorriente de 120V aparte.

Ubique el receptáculo dentro del gabinete en la pared lateral derecha (vea la ilustración). El receptáculo no puede ser colocado en la parte trasera de la pared del gabinete, donde puede interferir con el plenum de aire descendente.

El cable de corriente de la ventilación de aire descendente se debe conducir por debajo de la superficie de cocción y alejado del calor generado por esta última.

Asegúrese de que la superficie de cocción sea instalada de acuerdo con las instrucciones de instalación del fabricante.

ESPECIFICACIONES

VOLTIOS AMPERIOS CONDUCTO
120 4.0 3-1/4 X 10

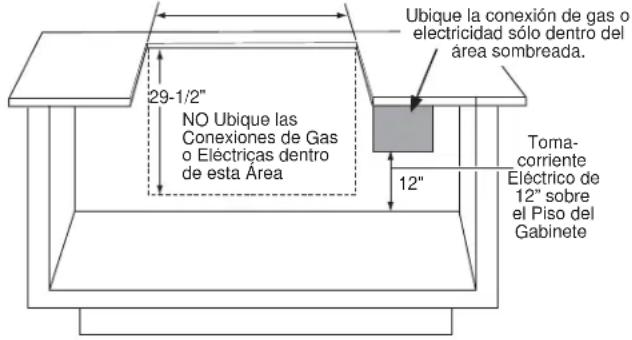

34" (ancho del recorte) para modelos de 36" 28-1/2" (ancho del recorte) para modelos de 30"

29-1/2" NO Ubique las Conexiones de Gas o Eléctricas dentro de esta Área Ubique la conexión de gas o electricidad sólo dentro del área sombreada. Toma-corriente Eléctrico de 12" sobre el Piso del Gabinete 12"

IMPORTANTE

(Tenga a bien leer cuidadosamente)

El cable de corriente de este electrodoméstico cuenta con un enchufe de 3 clavijas (con cable a tierra) que se conecta a un receptáculo de pared con conexión a tierra de tres clavijas para minimizar la posibilidad de descargas eléctricas. El cliente deberá solicitar a un electricista calificado que controle el receptáculo de pared y el circuito, a fin de asegurar que el receptáculo esté adecuadamente conectado a tierra y que cuente con la polaridad correcta.

- En caso de contar con un receptáculo de pared de dos clavijas, es responsabilidad y obligación del cliente reemplazarlo por un tomacorriente de pared de tres clavijas correctamente conectado a tierra.

Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente.

No use prolongadores ni adaptadores con este electrodoméstico. Siga el Código Nacional de Electricidad o los códigos y ordenanzas locales establecidos.

Ubicación de la Etiqueta de Clasificación en el frente del chasis del sistema de ventilación.

Preparación para la instalación

PREPARANDOSE PARA LA INSTALACIÓN

• Desembale la superficie de cocción y lea las Instrucciones de Instalación a fin de entender las dimensiones necesarias requeridas para la mesada y su ubicación, el espacio entre la superficie de cocción y el extremo frontal de la mesada, y los despejes necesarios con los gabinetes y paredes. El ancho del espacio requerido para el sistema de ventilación se muestra en la página 9. Confirme que haya suficiente espacio entre un lado y otro para contar con los espacios y despejes necesarios para la superficie de cocción.

• Utilizando las siguientes ilustraciones y tomando las medidas de la superficie de cocción para establecer la dimensión A, confirme que haya suficiente espacio entre el frente y la parte trasera (dimensión B) para colocar tanto la superficie de cocción como el sistema de ventilación. Observe que el extremo trasero de la superficie de cocción se superpondrá con la superficie frontal del sistema de ventilación (consulte la Página 10).

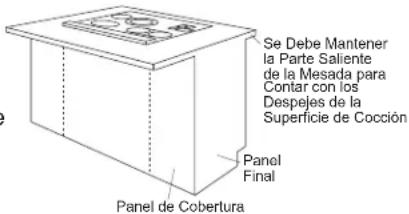

• De ser necesario más espacio para la mesada, consulte la sección de Soluciones Creativas en la página 13.

• Utilizando las ilustraciones en las páginas 9 y 12 y tomando las medidas del sistema de ventilación y la ubicación de la salida de la ventilación, confirme los espacios necesarios dentro del gabinete, la dirección del escape de la ventilación, y la alineación del escape de la ventilación con el conducto. De ser necesario para el despeje o la alineación del enlace del conducto, reposicione la ubicación de la superficie de cocción, o modifique la ubicación de los muebles, o la tubería.
• Confirme que los receptáculos eléctricos y las tuberías de gas estén correctamente ubicadas, y vuelva a ubicar las mismas de ser necesario.

B B es la dimensión minima de la parte plana de la mesada que es necesaria Extremo trasero de la superficie de cocción Minimo de 1/8" SUPERCICIE DE COCCIÓN C La dimensión C está definida en las Instrucciones de Instalación de la superficie de cocción Frente del recorte en la mesada A A es la dimensión desde la cabeza del tornillo en la superficie frontal de la base de la superficie de cocción hasta el extremo trasero de la superficie de cocción. Si no puede encontrar la dimensión A en las instrucciones de instalación de la superficie de cocción, entonces deberá medirla. La profundidad del recorte es A + 2 1/8" La profundidad mínima de la mesada es B = A + C + 2.5" Parte Trasera del Recorte en la mesada

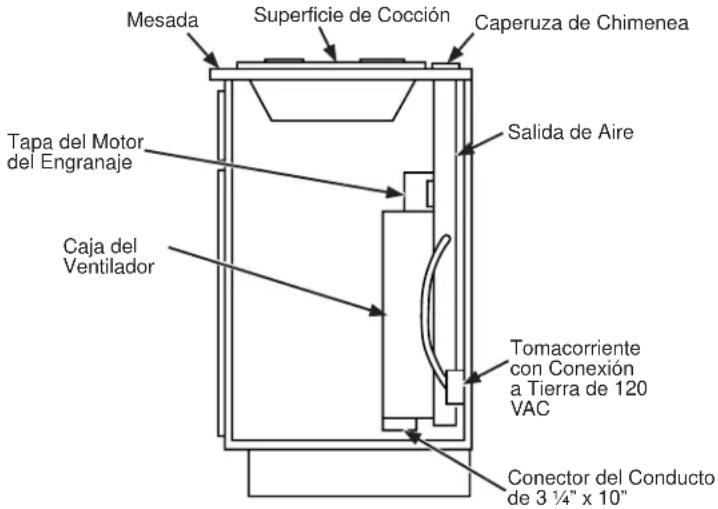

Mesada Superficie de Cocción Caperuza de Chimenea Tapa del Motor del Engranaje Caja del Ventilador Salida de Aire Tomacorriente con Conexión a Tierra de 120 VAC Conector del Conducto de 3 1/4" x 10"

OPCIONES DE VENTILACIÓN

• La ventilación de aire hacia abajo es enviada con el tomacorriente de descarga apuntando hacia abajo y puede ser modificada hacia el lado izquierdo o derecho. A fin de evitar problemas de interferencias, la descarga de corriente descendente no podrá ser ventilada hacia la derecha, cuando se instale con una superficie de cocción a gas de GE o Monogram, o con una superficie de cocción eléctrica que no sea de inducción de GE o Monogram.
• El tomacorriente del calefactor está ajustado para la medida de 3 1/4" x 10" y puede ser modificado hasta 6".

El ventilador se envía con su descarga mirando hacia ABAJO. Siga estos pasos ÚNICAMENTE si:

• es necesario mover la posición de descarga del ventilador, de modo que el conducto no interfiera con viguetas de pisos, tuberías o cableados que pasen por debajo.
• es necesario rotar la descarga del ventilador hacia la DERECHA o IZQUIERDA.

Coloque la unidad sobre su parte trasera en una mesa o superficie de trabajo.

Haga fuerza hacia afuera para retirar la lámina del envoltorio de burbujas. Asegúrese de que no quede nada dentro.

Lámina del Envoltorio de Burbujas

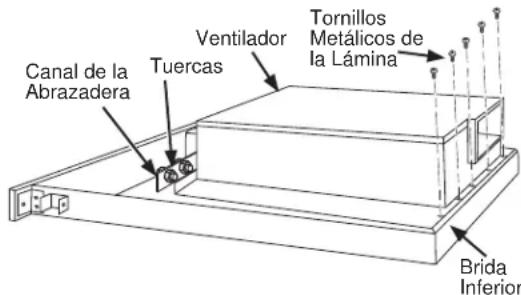

DESCARGA DESCENDENTE - MOVIMIENTO DEL VENTILADOR HACIA LA IZQUIERDA O DERECHA

Canal de la Abrazadera Tuercas Ventilador Tornillos Metálicos de la Lámina Brida Inferior

1. Afloje las 4 tuercas y los 2 canales de abrazaderas.
2. Retire los 5 tornillos de la parte inferior. Estos 5 tornillos son de embalaje y no es necesario volver a ajustarlos.
3. Deslice el ventilador hasta la posición deseada.
4. Use la placa de la tapa suministrada para cerrar el espacio abierto (si lo hay).
5. Ajuste las tuercas de mariposa para asegurar el ventilador y ajuste los tornillos de la lámina metálica a través de la brida inferior a fin de asegurar la parte inferior del ventilador

DESCARGA HACIA LA IZQUIERDA O DERECHA

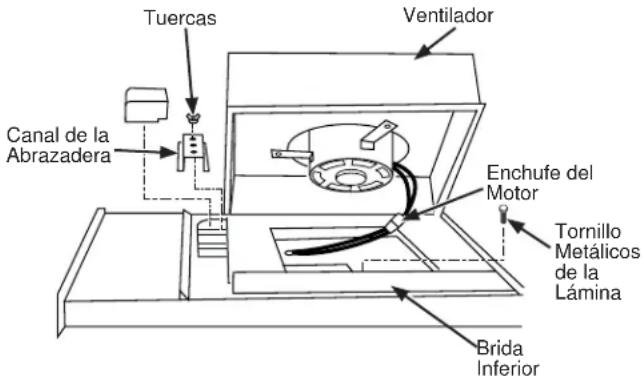

Tuercas Ventilador Canal de la Abrazadera Enchufe del Motor Tornillo Metálicos de la Lámina Brida Inferior

1. Retire las 4 tuercas y los 2 canales de abrazaderas.
2. Retire los 5 tornillos de la parte inferior. Estos 5 tornillos son de embalaje y no es necesario volver a ajustarlos.
3. Con cuidado levante el ventilador y desconecte el enchufe del motor, de ser necesario. Vuelva a posicionar el ventilador y RECONECTE EL ENCHUFE DEL MOTOR.
4. Use la placa de la tapa suministrada para cerrar el espacio abierto (si lo hay).
5. Reemplace los canales de la abrazadera y use las tuercas para asegurar el soplador en su nueva posición.
6. Use los tornillos de la lámina metálica a través de la brida inferior a fin de asegurar la parte inferior del soplador.

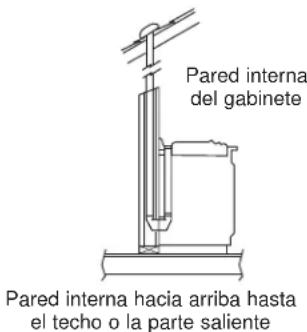

Para un mejor funcionamiento: elija la opción de tubería que permita la longitud más corta y el mínimo número de codos y transiciones. Controle la ubicación de las viguetas del piso, montajes de pared, cableado eléctrico y plomería para evitar posibles interferencias.

NOTA: La unidad se envía con la descarga de 3 1/4" x 10" hacia ABAJO. Consulte el "CAMBIO DE DIRECCIÓN DEL VENTILADOR" en la página 3, de ser necesario.

El sistema funcionará de forma más eficiente cuando el conducto no supere los 40 pies del conducto equivalente. El cuadro que aparece a continuación muestra los pies equivalentes de los codos y las transiciones. El número de pies del conducto recto más los pies equivalentes de las transiciones y/o codos que se usarán deberá ser igual a 40 pies o menos.

Codo Redondeado de 6”	Transición Redondeada de 3 1/4” x 10” a 6”	Codo de 90° de 3 1/4” x 10”
igual a 6 pies de conducto recto	igual a 2 pies de conducto recto	igual a 8 pies de conducto recto

SOLUCIONES CREATIVAS

• Cuando el diseño de la cocina requiera una instalación contra la pared, mueva el gabinete de la base hacia delante entre 3" y 5". Los paneles de relleno o las molduras complementarias pueden ser agregadas a los costados expuestos de los gabinetes.
• En una isla o península, use una mesada extra profunda. La parte saliente del frente de la mesada puede ser ajustada para cumplir con los requisitos entre el mueble lindero y el espacio de recorte.
• Cuando el espacio de recorte requerido hasta el extremo frontal de la mesada sea superior a 2", agregue un borde redondeado al extremo frontal de la mesada. Incluya el ancho del borde al medir el espacio requerido desde el extremo frontal hasta el recorte. Al agregar el borde, la superficie de cocción puede ser movida hacia delante,

Mantenga los Espacios de Despeje hasta el Extremo Frontal de Acuerdo con lo Especificado

Gabinete de la Base Panel de Relleno Lavabo de la Base Panel de Relleno

Se Debe Mantener la Parte Saliente de la Mesada para Contar con los Despejes de la Superficie de Cocción Panel Final Panel de Cobertura

brindando profundidad adicional a la mesada y al espacio interno de los gabinetes.

- Cuando las distancias entre la ventilación y las paredes laterales internas de los gabinetes sean superiores a 5 12 " y/o la pared trasera del gabinete interno sea superior a 4 12 ", se deberán construir paredes falsas dentro del gabinete para asegurar la ventilación con los soportes de estabilización (consulte los Recortes y Despejes en Preparación de la Instalación).

PREPARACIÓN DE LA MESADA

Apoye y corte el recorte de la superficie de cocción lo suficiente HACIA DELANTE de modo que la caída se ajuste detrás de éste.

1. Configure la superficie de cocción en su posición y deslice la misma tan hacia delante como sea posible. Centre y cuadre la misma con los extremos o la mesada.

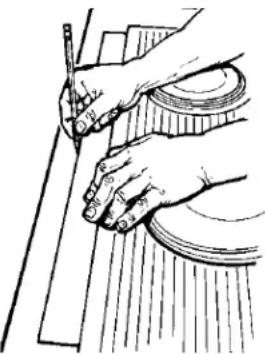

2. Coloque la plantilla de plástico contra la brida trasera de la superficie de cocción y centre la misma. Realice un trazado alrededor de la plantilla para marcar la abertura descendente,

1. Retire la superficie de cocción de la mesada.
2. Corte la abertura descendente. Tenga cuidado de no astillar los extremos de la mesada.

PREPARACIÓN DEL CONDUCTO

Determine el mejor recorrido para el conducto; el mismo puede ser conducido de diferentes formas dependiendo del esquema de la cocina.

IMPORTANTE: La salida de la descarga de aire descendente para esta unidad es rectangular, y con una medida de 3 14 " x 10". Planifique el recorrido de forma consecuente.

Serie de mesadas con distribución típica de tuberías.

A fin de maximizar el rendimiento de la ventilación del sistema de ventilación:

1. Minimice la longitud del conducto y el número de transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin de evitar pérdidas.
4. No utilice conductos flexibles de ningún tipo.

Descarga Izquierda Descarga Derecha Descarga Descen- dente (como se envía)

Arreglo opcional del conducto bajo una losa de concreto. Se deberá usar un conducto de PVC si se instalará bajo una losa de concreto.

NOTA: Tubería de cloaca de PVC tipo PSM 12454-B Norma 40 ASTM D1785. Tapa de Pared Min. de 12"(30 cm) Acople de PVC de 6"(15 cm) de Diám. Codo Metálico de 6"(15 cm) de Diám. y 90° Conducto Metálico de 6"(15 cm) de Diám. Máx. de 16"(40.6 cm) Tubería de Cloaca de PVC de6"(15 cm) de Diám. Máx. de 30'-0"(9.14 m) Codo para Tubería de Cloaca de 6"(15 cm) de Diám. Embale de forma bien ajustada con grava o arena completamente alrededor de la tubería. Transición Rectangular de 3 ½" x 10" a Circular de 6" Losa de Concrete Conducto Metálico de 6"(15 cm) de Diám. Acople de PVC de 6"(15 cm) de Diám. Tubería de Cloaca de PVC de 6"(15 cm) de Diám. Codo para Tubería de Cloaca de 6"(15 cm) de Diám.

Pared interna del gabinete Pared interna hacia arriba hasta el techo o la parte saliente

Pared externa del gabinete Directamente hacia el exterior

Península o una isla

Península del espacio de las patas del gabinete

Instale la tubería de modo que el trozo de conducto más cercano a la unidad de ventilación de aire descendente encaje DENTRO DE la siguiente pieza del conducto.

Asegure las uniones con tornillos autorroscantes y coloque cinta para conductos alrededor de las uniones, a fin de sellar la salida de aire.

Flujo de Aire Cinta para Conducto sobre la Unión y el Tornillo Tornillo

1 MONTA LA UNIDAD

Soporte de Nivelación – Brida Mirando Hacia Afuera Tornillo de Nivelación Tornillos de Madera Tornillos de Montaje Tornillo de Nivelación Soporte de Nivelación – Brida Mirando Hacia Adentro

A Configure la caída en la abertura. Extienda los soportes de nivelación hasta el piso del gabinete de modo que la caída se apoye de forma recta. (NOTA: Los soportes de nivelación se podrán retirar y volver a adherir en otras posiciones. Es posible que la brida inferior mire hacia adentro en instalaciones de gabinetes ajustadas).
B Asegure la caída hasta la mesada del siguiente modo: sostenga la caída contra la parte trasera del recorte de la mesada y ajuste los 2 tornillos de montaje (uno en cada extremo de la unidad) sobre la parte inferior de la mesada. Use una cuña entre el tornillo y la parte inferior en mesadas de granito.

Soporte Cuña Mesada Tornillo de Montaje

Los extremos de la plantilla se podrán romper o ser cortados y usados como cuñas, de ser necesario.

Rompa/ Corte los Extremos

1 MONTA LA UNIDAD (Cont.)

C Soportes de nivelación de tornillos en la parte inferior del gabinete usando los cuatro tornillos de madera (provistos con la unidad) a cada lado.
D Ajuste los tornillos de nivelación a través de las ranuras del soporte de nivelación a la unidad sobre cada lado.
E Coloque la superficie de cocción en el espacio libre de la mesada. Deberá haber una brecha mínima de 1/8" entre el frente del marco de ventilación y la parte trasera de la superficie de cocción.
F Conecte el conducto. Use una tapa de techo o de pared (con regulador) diseñada para uso con campanas de cocina y sistemas de ventilación.

2 CONECTE LA CORRIENTE

Enchufe el cable de corriente en un receptáculo correctamente conectado a tierra.

3 INSTALE LOS FILTROS, CONTROLE EL FUNCIONAMIENTO

• Presione el botón de la tapa superior para elevar la ventilación.
• Levante la ventilación hacia arriba y empuje hacia delante.
• Deslice el filtro sobre los tensores y cierre la ventilación.
• Gire la perilla sobre el lado derecho de la salida de aire para activar el ventilador y ajuste la velocidad.
• A fin de bajar la ventilación, presione el botón de la tapa superior.

NOTA: No es necesario apagar el ventilador antes de bajar el nivel de ventilación. El ventilador se apagará de forma automática cuando la ventilación se baje. Cuando el ventilador no es apagado antes de bajar el nivel de ventilación, el mismo irá de forma automática a la velocidad configurada previamente cuando la ventilación se incremente hasta el máximo.

Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico

Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causa	Posible Qué hacer
El ventilador no funciona	El ventilador no está extendido por completo.	Presione el botón de la tapa superior.
La ventilación no funciona	La ventilación no está enchufada en un tomacorriente.	Enchufe la ventilación en un tomacorriente de 120V.
	Presione el botón de la tapa superior. Mantenga	presionado el botón durante un par de segundos para activar el motor.
	El interruptor de circuitos puede haber saltado.	Verifique el interruptor de circuitos y reconfigúrelo si fuera necesario.
	Se requiere suficiente reposición (reemplazo) de aire para que los artefactos con salida de aire funcionen de acuerdo con sus calificaciones energéticas.	Controle los códigos locales de construcción, que podrán requerir o aconsejar enfáticamente el uso de reposición de aire. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

Garantía de GE Appliances

GEAppliances.com

Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fabricación, o un técnico autorizado de Customer Care®. Para programar una visita del servicio técnico a través de Internet, visítenos en www.geappliances.com/service_and_support/, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar el servicio, tenga los números de serie y modelo disponibles.

Para realizar el servicio técnico de su electrodoméstico, se podrá requerir el uso de datos del puerto de abordaje para su diagnóstico. Esto da al técnico del servicio de fábrica de GE Appliances la habilidad de diagnosticar de forma rápida cualquier problema con su electrodoméstico, y de ayudar a GE Appliances a mejorar sus productos al brindarle a GE Appliances la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a GE Appliances, solicitamos que le indique a su técnico no entregar los datos a GE Appliances en el momento del servicio.

Por el Período de GE Appliances reemplazará

Un AñoDesde la fecha de la compra original

Cualquier pieza del producto de cocción que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de un año, GE Appliances también proveerá, sin costo, todo el trabajo y costos del servicio relacionados con el reemplazo de la pieza defectuosa.

Qué no cubrirá GE Appliances:

■ Viajes del técnico del servicio a su hogar para enseñarle sobre cómo usar el producto.
■ Instalación, entrega o mantenimiento inadecuados.
■ Fallas del producto en caso de abuso, mal uso, modificación o uso para propósitos diferentes al original o uso comercial.
■ Reemplazo de fusibles de la casa o reinicio de disyuntores.
■ Daños ocasionados sobre el producto por accidente, incendio, inundaciones o catástrofes naturales.
■ Daños incidentales o consecuentes causados por posibles defectos sobre este producto.

■ Daños sobre el acabado, tales como óxido sobre la superficie, deslustres o manchas pequeñas no informadas dentro de las 48 horas luego de la entrega.
■ Daño causado después de la entrega.
■ Producto no accesible para brindar el servicio requerido.
■ Marcas o manchas (incluyendo manchas de óxido sobre la superficie) que pueden ser eliminadas siguiendo las instrucciones de limpieza.
- Solicite el servicio técnico para reparar o reemplazar las lámparas, excepto las lámparas LED.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Su única y exclusiva alternativa es la reparación del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Esta garantía limitada se extiende al comprador original y a cualquier propietario posterior de los productos comprados para uso doméstico dentro de EE. UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del Servicio Técnico de GE Appliances, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una ubicación del Servicio Técnico de GE Appliances autorizado para recibir el servicio. En Alaska, la garantía limitada excluye el costo de envío o visitas de servicio a su domicilio. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le otorga derechos legales específicos, y usted también podría tener otros derechos que varían de estado a estado. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.

Garante: GE Appliances, a Haier company

Garantías Extendidas: Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente. Puede acceder a la misma a través de Internet en cualquier momento en

o llamando al 800.626.2224 durante el horario comercial. Los Servicios para los GE Appliances aún estarán disponibles cuando su garantía caduque.

Si usted recibió un sistema de ventilación de corriente descendente averiado

Comuníquese de inmediato con el vendedor (o constructor) que le vendió el sistema de ventilación de corriente descendente.

Accesorios

¿Busca Algo Más?

GE Appliances ofrece una variedad de accesorios para mejorar sus experiencias de cocción y mantenimiento!

Para acceder a números telefónicos e información de sitios Web, consulte la página de Soporte para el Consumidor.

Estos y otros productos están disponibles:

Piezas

Marco de Acero Inoxidable Negro (30")

Marco de Acero Inoxidable Negro (36")

Suministros de Limpieza

Limpiadores de Acero Inoxidable CitriShine™

Limpiador de Electrodomésticos de Acero Inoxidable

Soporte para el Consumidor

Sitio Web de GE Appliances

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de GE Appliances las 24 horas del día, cualquier día del año! Usted también puede comprar más electrodomésticos maravillosos de GE Appliances y aprovechar todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia. En EE.UU.: GEAppliances.com

Registre su Electrodoméstico

¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado. En EE.UU.: GEAppliances.com/register

Servicio Programado

El servicio de reparación de expertos de GE Appliances está a sólo un paso de su puerta. Conéctese a través de Internet y programe su servicio a su conveniencia cualquier día del año. En EE.UU.: GEAppliances.com/service o comuníquese al 800.432.2737 durante el horario de atención comercial.

Garantías Extendidas

Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente. La puede adquirir en cualquier momento a través de Internet. Los servicios de GE Appliances aún estarán allí cuando su garantía caduque. En EE.UU.: GEAppliances.com/extended-warranty o comuníquese al 800.626.2224 durante el horario de atención comercial.

Conectividad Remota

Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto), visite nuestro sitio web en GEAppliances.com/connect o comuníquese al 800.220.6899 en EE.UU.

Piezas y Accesorios

Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a través de Internet durante las 24 horas, todos los días. En EE.UU.: GEApplianceparts.com o de forma telefónica al 877.959.8688 durante el horario de atención comercial.

Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.

Contáctenos

Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a:

En EE.UU.: General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225 GEAppliances.com/contact
