MANUAL DE USUARIO 99-8244HG Metra

* Visite MetraOnline.com para aplicaciones específicas de vehículos actualizadas.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Pintura negra de alto brillo

COMPONENTES DEL KIT

• A) Carcasa del radio • B) Soportes para radio • C) Cavidad • D) (1) cubierta del tablero para la luz de la bolsa de aire del pasajero
• E) (2) soportes de ganchos para panel • F) (4) tornillos Phillips de cabeza troncocónica #8 x 3/8" • G) (7) tornillos Phillips de cabeza troncocónica #4 x 3/8"
  • H) (1) calcomanía de bolsa de aire (no se muestra)

A

Desmontaje del tablero 2-5

Preparación del kit 6

Ensamble del kit

-Provisión de radio ISO DIN con cavidad .....7

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cables: 70-1761 • TYTO-02 (Para modelos con amplificador JBL)

Adaptador de antena: 40-LX11

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips • Llave para dados

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de címla y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

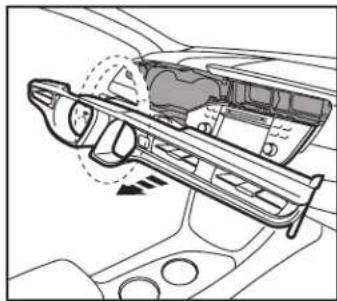

1. Desenganche y quite el panel de la rejilla de aire acondicionado de arriba del radio de fábrica y que rodea el tablero de instrumentos. (Figura A)

Sugerencia: Empiece en el lado del pasajero del panel.

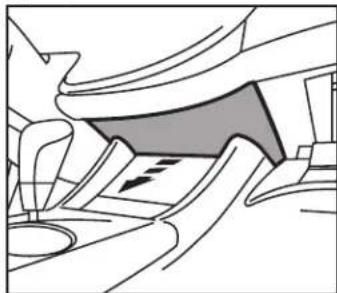

1. Desenganche y quite el panel de abajo del radio de fábrica. (Figura B)

1. Quite los (4) pernos de 10mm (2 arriba y 2 abajo) que sujetan el radio de fábrica, luego desenganche y quite. (Figura C,D)

Continua en la siguiente pagina

1. Quite los (4) tornillos Phillips que sujetan el gancho del panel y atornille el soporte al radio de fábrica. Retenga para el ensamble del kit. (Figura E)

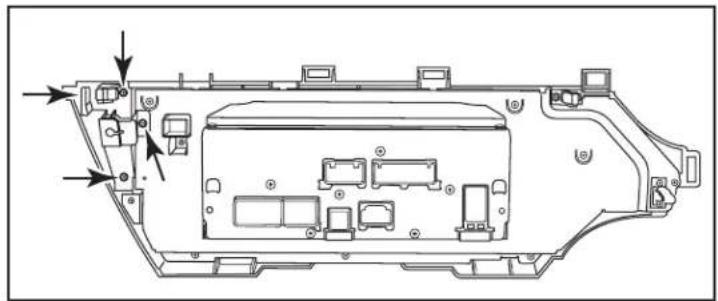

2. Quite los (9) tornillos Phillips pequeños que sujetan el chasis del radio al panel principal del radio de fábrica. (Figura F)

Continua en la siguiente pagina

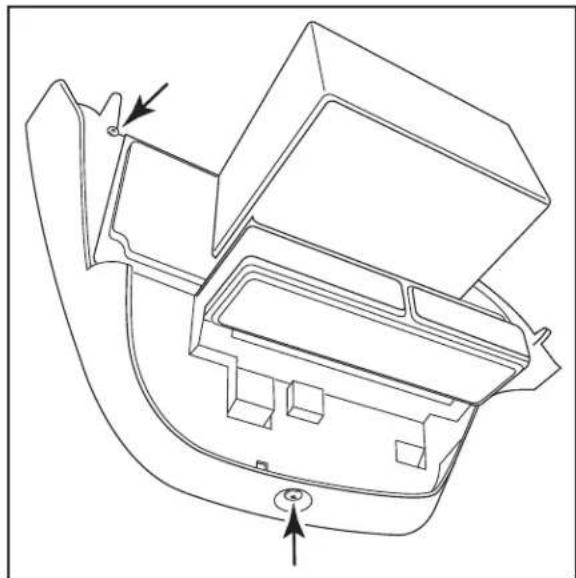

1. Quite los (2) tornillos Phillips restantes que sujetan el tablero de la luz de la bolsa de aire del pasajero al panel de radio de fábrica principal. Retenga el tablero para el ensamble del kit. (Figura G)

2. Quite los (2) ganchos del panel amarillo restantes y reténgalos para ensamblar el kit. (Figura H)

Continua en la siguiente pagina

1. Quite los (2) tornillos Phillips y luego desenganche la moldura cromada de alrededor del exterior del ensamble del control del radio/clima. Retenga para el ensamble del kit. (Figura I)
2. Quite los soportes del radio y el control de clima del radio de fábrica. Retenga el control de clima para el ensamble del kit.

Continúe con la Preparación del Kit

1. Coloque el tablero de la luz de la bolsa de aire del pasajero en la carcasa del radio usando la tornillería de fábrica. (Figura A)
2. Coloque la cubierta del tablero de la luz de la bolsa de aire del pasajero en el panel de la carcasa del radio sobre el tablero de la luz de la bolsa de aire del pasajero con (3) de los tornillo Phillips #4 x 3/8" suministrados. (Figura A)
3. Aplique la calcomanía de bolsa de aire suministrada en la cara de la carcasa del radio. (Figura A)

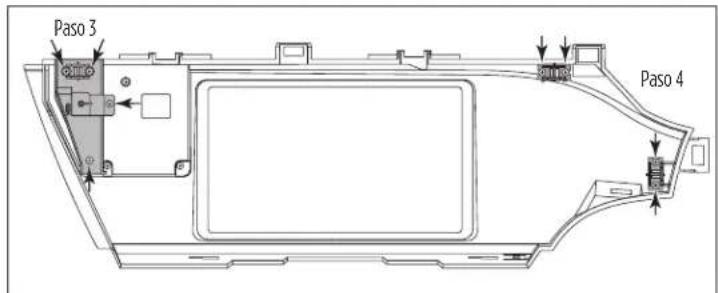

4. Coloque el gancho del panel y atornille el soporte a la carcasa del radio usando la tornillería de fábrica. (Figura B)
5. Coloque los (2) dos soportes del gancho del panel en la carcasa del radio usando los (4) tornillos Phillips suministrados #4 x 3/8". (Figura B)
6. Coloque los ganchos que quitó en el paso 7 del desensamble en los soportes para ganchos de panel de la carcasa del radio.
7. Coloque el control de clima y la moldura cromada en la carcasa del radio.

Calcomanía de bolsa de aire

(Figura A)

Paso 3 Paso 4

(Figura B)

Continúe con el Ensamble del Kit

KIT ASSEMBLY

Provisión de radio ISO DIN con cavidad

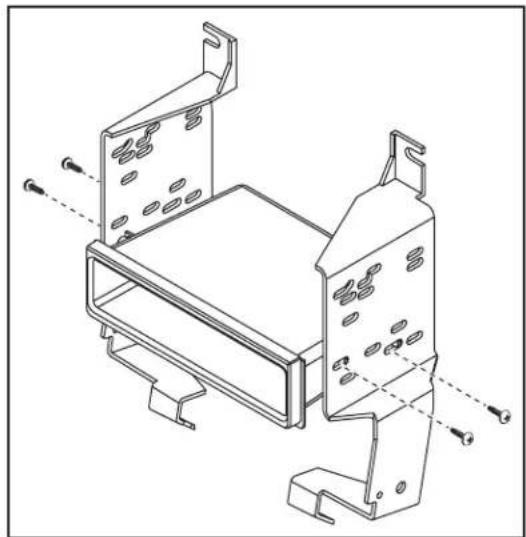

1. Sujete la cavidad en los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura A)

2. Deslice el radio en los soportes del radio y sujételo con los tornillos suministrados con el radio. (Figura B)

3. Sujete el conjunto del radio/cavidad/ soporte al conjunto de la carcasa del radio/control de clima utilizando la tornillería de fábrica.

4. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.

5. Vuelva a armar el tablero al revés de como lo desarmó.

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos

con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
