MANUAL DE USUARIO 95-8901 Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-8901

APLICACIONES

Subaru Legacy/Outback 2005-2009

Únicamente para controles de clima manuales (Excluyendo Outback Sport)

95-8901

CARACTERÍSTICAS DEL KIT

• Provisión de radio doble DIN
• Pintado para igualar el color y acabado de fábrica

- A) Carcasa del radio DDIN • B) Soportes • C) (5)tornillos Phillips #8 x 3/8"

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cables: • Arnés 70-8901 para Subaru 1990 y más recientes

Adaptador de antena: • Adaptador de antena 40-SB10 para Subaru 2005 y más recientes

Indice

Desmontaje del tablero

- Subaru Legacy/Outback 2005-2009 .... 2

Ensamble del kit

- Provisión de radio doble DIN.... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave para dados

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

95-8901

Desmontaje del tablero

1. Suelte y retire el panel que rodea la palanca de cambios incluyendo cenicero. (Figura A)
2. Retire (1) tornillo Phillips por panel lateral después Soltar y retirar los paneles. (Figura B)
3. Quitar (6) Phillips de la radio a quitar. (Figura C)

1. Remove (4) tornillos que aseguran el control de temperatura para el conjunto de control de radio/clima entonces Soltar y retirar climatizador. (Figura D)

NOTA: Usted tendrá que soltar el cable de control climático de detrás del bolsillo, por encima de la radio, a fin de eliminar los controles de la radio y del clima. (tenga cuidado al retirar el bolsillo como el tablero rayar muy fácilmente) (Figura E)

Continúe kit de montaje

2 torr 208srpurs Seat Side

(Figura D)

Provisiones de unidad central ISO DDIN

1. Clip del control climático en la parte posterior del 95-8901. (Figura A)
2. Conecte el interruptor de peligro para el panel de ajuste de vivienda por radio con los (1) # 8 x 3/8" Phillips suministrados tornillo suministrado. (Figura A)

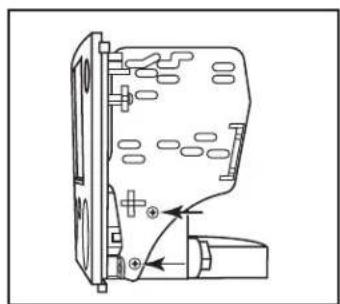

3. Coloque los soportes del radio en el panel de la moldura de la carcasa del radio usando los (4) tornillos Phillips #8 x 3/8" incluidos. (Figura B)
4. Coloque el interruptor de las luces intermitentes en el panel de la moldura de la carcasa del radio con el (1) tornillo Phillips #8 x 3/8" incluido. (Figura C)

1. Deslice el radio dentro del ensemble del panel de la moldura de la carcasa del soporte/radio y sujételo al ensemble con los tornillos suministrados con el radio. (Figura D)
2. Localice el arnés de cables de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente.
3. Vuelva a armar el tablero al revés de como lo desarmó.
