MANUAL DE USUARIO BXT1 SANUS

Lo haremos sin estrés

Si tiene preguntas mientras realiza la instalación, llámenos. 1-800-359-5520 (Reino Unido: 0800-056-2853) Estamos listos para ayudarlo.

Para Español ver página 22

INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.

Antes de comenzar, verifiquemos que este soporte sea el ideal para sus necesidades.

1

¿Su televisor (incluidos los accesorios) pesa más de?

No — ¡Perfecto!

Sí—Este soporte NO es compatible. Visite MountFinder.Sanus.com o llame al 1-800-359-5520 (Reino Unido: 0800-056-2853) para encontrar un soporte compatible.

2

¿De qué está hecha su pared?

PRECAUCIÓN:

NO lo instale en tabiques únicamente de yeso

¡Tabique de yeso montant madera? ¡Perfecto! ¡Perfecto!

es con es de ?

¿Hormigón sólido o bloques de cemento?

¿Tabiques de yeso con montantes de acero? Se requiere el kit para montantes de acero (no incluido)

¿No está seguro?

Llame al 1-800-359-5520 (Reino Unido: 0800-056-2853)

3

¿Tiene todas las herramientas necesarias?

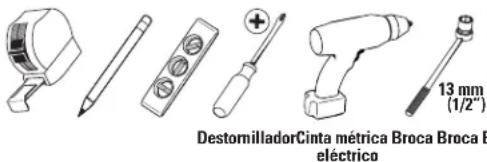

Destornillador Cinta métrica Broca Broca Eléctrico 13 mm (1/2")

4

¿Listo para comenzar?

Lea estas instrucciones en su totalidad para estar seguro de sentirse cómodo con este fácil proceso de instalación. Consulte también el manual del usuario de su televisor para ver si existe algún requisito especial para instalar su televisor en la pared.

APRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

• Este producto incluye instrucciones y elementos de sujeción para su instalación en paredes con montantes de madera, en superficies de hormigón y sobre bloques de cemento. NO lo instale en tabiques únicamente de yeso. Para obtener información sobre cómo usar este producto en paredes con montantes de acero, póngase en contacto con el servicio de atención al cliente y pregunte por el kit de montaje en montantes de acero.
• La pared debe soportar cinco veces el peso del televisor y del soporte juntos.
• No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
• El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o de uso indebido.

Piezas y accesorios suministrados

VER PÁGINAS 4-5

ESPAÑOL

ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.

Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.

NOTA: No todos los accesorios incluidos deberán utilizarse.

SOLO para instalaciones en hormigón

▲ PRECAUCIÓN: No usar en placas de yeso o montantes de madera

18 x4

Accesorios para Paso 2C Opción para montantes de acero [El Kit de instalación de un solo montante no está incluido]

Comuníquese con el servicio de atención al cliente al 1-800-359-5520 para solicitar que le enviemos los elementos de sujeción adicionales.

PASO 1 Fijar la placa de sujeción al televisor

VER PÁGINA 6

1,1 Seleccione el diámetro de los tornillos para el televisor

Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar qué diámetro de tornillos (M6 o M8) utilizar.

1,2 Seleccione el largo de los tornillos para el televisor

Si el dorso del televisor es plano, utilice los tornillos cortos. Los espaciadores y los tornillos largos se proporcionan para:

- televisores con dorso irregular o redondeado - televisores con orificios de montaje intercalados - dejar un espacio adicional para cables

Para televisores que incluyen separadores insertados o aros adaptadores para soportes murales, see Solución de problemas en página 18.

PRECAUCIÓN: Verifique que el tornillo o la combinación de tornillo/arandela/espaciador y la placa de sujeción enrosquen correctamente.

Si el tornillo es demasiado corto, no sostendrá el televisor. — Si es demasiado largo, dañará el televisor.

(VER PASO 1,3)

1,3 Fijar la placa de sujeción al televisor

Centre las placas de sujeción 01 y 02 sobre el patrón de orificios del televisor, como se muestra. Asegúrese de que las placas de sujeción estén niveladas.

NOTA: Las perillas de tensión de inclinación T de las placas de sujeción del televisor 01 y 02 deben orientarse hacia los bordes externos.

Coloque la combinación de separador, tornillo y arandela que seleccionó para su televisor.

Ajuste las correas a la parte inferior de la TV.

ESPAÑOL

PASO 2A Fijar la placa mural

Opción para montantes de madera

VER PÁGINA 8

▲ PRECAUCION: Evite lesiones personales y daños materiales.

• El yeso que recubre la pared no debe exceder los 16 mm (5/8").
• Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2" x 4") nominal 38 mm x 89 mm (1 1/2" x 3 1/2").
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16").

• Se deben verificar las partes centrales de los pernos.

• Localice los montantes. Verifique el centro de los montantes con un punzón o un clavo delgado, o bien utilice un detector de bordes de montantes. Marque los centros de los montantes con un lápiz.

• Coloque la placa mural 16 a la altura que desee y posicione los orificios en forma de ranura sobre las líneas centrales del montante. Nivele la placa mural 16 y fijela con cinta adhesiva en el lugar.
  NOTA: Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com.
• Haga los cuatro orificios guía con una mecha de 5,5 mm (7/32") de diámetro.
  IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 70 mm (2 3/4"). Asegúrese de perforar el centro del montante.
• Instale la placa mural 16 usando quatro tornillos tirafondo 17. Apriete con firmeza los cuatro pernos tirafondos 17 hasta que queden encajados en la placa de pared 16.
  ▲ PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Los cuatro tornillos tirafondo 17 DEBEN ESTAR apretados firmemente para evitar que la placa mural se desplace 16. Asegúrese de que la placa mural está fijada con seguridad a la pared antes de proceder con el siguiente paso.

Continúe con el PASO 3 en la PÁGINA 15.

PASO 2B Fijar la placa mural

Opción para hormigón sólido o bloques de cemento

VER PÁGINA 10

▲ PRECAUCIÓN: Evite lesiones y daños materiales.

• Instale la placa mura16 directamente sobre la superficie de hormigón.
• Espesor mínimo del hormigón: 203 mm (8")
• Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8" x 8" x 16")
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)

ESPAÑOL

1. Coloque la placa mural 16 en la pared a la altura que desee. Nivele la plantilla de la placa mural y marque la ubicación de los orificios.

NOTA: Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com.

1. Haga los cuatro orificios guía con una mecha de 10 mm (3/8") de diámetro.

IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 75 mm (3"). Nunca perforre el cemento que une los bloques.

1. Inserte cuatro anclajes 18.

▲ PRECAUCIÓN: Cerciórese de que los anclajes 18 queden nivelados respecto de la superficie de hormigón.

1. Instale la placa mural 16 usando cuatro tornillos tirafondo 17. Ajuste los tornillos tirafondo solamente hasta que queden firmes contra la placa mural 16.

▲ PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Los cuatro tornillos tirafondo 17 DEBEN ESTAR apretados firmemente para evitar que la placa mural se desplace 16 Asegúrese de que la placa mural está fijada con seguridad a la pared antes de proceder con el siguiente paso.

Continúe con el PASO 3 en la PÁGINA 15.

PASO 2C Fijar la placa mural

Opción para montantes de acero

VER PÁGINA 12

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

• LAS VIGAS DEBEN SER AL MENOS DE 2x4" / CALIBRE 25.
• SI LA PARTE POSTERIOR DE LA PARED NO PRESENTA UN ACABADO, SE DEBE APLICAR MAMPOSTERÍA AL MENOS EN UNA DE LAS VIGAS A LA IZQUIERDA Y A LA DERECHA QUE SE EMPLEEN PARA INSTALAR EL SOPORTE.
• LA MAMPOSTERÍA DEBE TENER UN ESPESOR MÍNIMO DE 13 MM EN CADA LADO DE LAS VIGAS Y UNA HOLGURA MÍNIMA DE 48 MM POR DETRÁS DE LA PARED.
• ESTA PRODUCTO DEBE CENTRARSE EN LAS VIGAS.
- EL TIPO DE VIGA Y LA RESISTENCIA ESTRUCTURAL DEBEN AJUSTARSE A LA NORMATIVA NORTEAMERICANA PARA EL DISEÑO DE COMPONENTES ESTRUCTURALES DE ACERO FORJADO EN FRÍO. [SECCIÓN 362 S 125 18, FORMA EN C, VIGA S]
• LA MAMPOSTERÍA SE DEBE FIJAR CON TORNILLOS A 30,5 CM DEL CENTRO DE LAS VIGAS.

El Kit de instalación de un solo montante no está incluido. Comuníquese con el servicio de atención al cliente al 1-800-359-5520 para solicitar que le enviemos los elementos de sujeción adicionales.

1. Localice los montantes. Verifique el centro de los montantes con un punzón o un clavo delgado, o bien utilice un detector de bordes de montantes. Marque los centros de los montantes con un lápiz.
2. Coloque la placa mural 16 a la altura que desee y posicione los orificios intermedios sobre las líneas centrales del montante. Nivele la placa mural 16 y fijela con cinta adhesiva en el lugar.

▲ PRECAUCIÓN: Evite lesiones y daños materiales. No utilice las tres orificios intermedias para el montaje.

NOTA: Si necesita ayuda para determinar la ubicación de la placa mural, utilice la herramienta HeightFinder disponible en sanus.com.

ESPAÑOL

1. Haga los cuatro orificios guía con una mecha de 13 mm (1/2") de diámetro.

IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 25 mm (1"). Asegúrese de perforar el centro del montante.

1. Inserte quatro anclajes S1 * en los orificios.
2. Tire para girar los anclajes S1 * dentro en el tabique.
3. Sostenga el extremo del anclaje S1 *, mientras desliza la tapa P contra el tabique de yeso.
4. Rompa los extremos del anclaje S1 * para que encaje en su lugar.

▲ PRECAUCIÓN: Asegúrese de que la tapa Ⓟ está asentada contra la superficie el tabique de yeso y los extremos del anclaje no se extienden más allá de la tapa Ⓟ - cortar si es necesario.

1. Coloque los cuatro pernos tirafondo S2 * y arandelas S3 * y apriete firmemente hasta que estén nivelados en la placa mural 16

▲ PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Los cuatro tornillos tirafondo S2 * DEBEN ESTAR apretados firmemente para evitar que la placa mural se desplace 16.

PASO 3 Fije el televisor a la placa mural

VER PÁGINA 15

¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.

1. Cuelgue el módulo televisor-placas 01 y 02 en la placa mural 16.
   NOTA: El módulo televisor-placas 01 y 02 se puede deslizar hacia cualquier parte junto con la placa mural 16 para lograr un posicionamiento óptimo de su televisor.
2. Apoye el televisor en su lugar contra la pared.
3. Presione la parte inferior del televisor contra la placa mural 16 hasta que las placas de sujeción fijen el televisor en su lugar.

▲ PRECAUCION: Evite el riesgo de lesiones y daños materiales. Siempre asegúrese de que las placas de sujeción del televisor 01 y 02 estén en la posición bloqueada, de modo que el televisor quede bien sujeto a la placa mural 16.

Ajustes

VER PÁGINAS 16-18

NIVEL

Para nivelar su televisor, gire el tornillo de ajuste de nivel S en la parte superior de alguna de las placas de sujeción 01 o 02 para levantar o bajar el lado respectivo del televisor.

ESPAÑOL

ALTURA

Para ajustar la altura de su televisor, gire el tornillo de ajuste de nivel en la parte superior de alguna de las placas de sujeción 01 y 02 para llevarar o bajar el del televisor.

INCLINACIÓN

El televisor debe acomodarse fácilmente al moverlo y luego quedar en su lugar.

Si su televisor se inclina naturalmente hacia arriba o hacia abajo, ajuste la perilla de tensión de inclinación (T)

NOTA: Si no tiene la intención de ajustar la inclinación para los diferentes puntos de visualización, puede ajustar la perilla de tensión de inclinación para evitar movimientos indeseados.

DESPLAZADOR LATERAL DEL TELEVISOR

Deslice lentamente el televisor junto con la placa de pared 16 para recolocarlo. La placa de pared 16 tiene topes integrados para limitar el movimiento lateral.

EXTRACCIÓN DEL TELEVISOR

1. Desconecte todos los cables del televisor.

2. Para desbloquear el televisor de la placa mural: Jale hacia abajo y sostenga ambos cordones de desenganche inferior del televisor para separarlo de la pared.

PRECAUCIÓN: Para que el pasador de seguridad no se rompa, siempre jale y sostenga los cordones de desenganche R mientras retira el televisor de la pared.

1. Tire de la parte inferior del televisor desde la pared lo suficiente como para inclinar el televisor hacia arriba y fuera de la placa mural 16

NOTA: Para volver a colocar el televisor, siga el procedimiento del PASO 3 en la PÁGINA 15.

Solución de problemas

Para televisores que incluyen separadores insertados o aros adaptadores para soportes murales.

VER PÁGINA 19

los separadores proporcionados con el televisor

Si tiene dudas sobre la elección de los elementos de fijación, contáctese con el servicio de atención al cliente. 1-800-359-5520 (Reino Unido: 0800-056-2853)

a. Use los separadores proporcionados con el televisor, si el dorso del televisor es plano (Y usted quiere que su TV más cerca de la pared).

NOTA: Se pueden utilizar tornillos M8 sin la arandela para obtener un enrosque adecuado adicional.

PRECAUCIÓN: Verifique el enrosque adecuado del tornillo o del conjunto tornillo/separador.

— Si es demasiado corto, no sostendrá el televisor. — Si es demasiado largo, dañará el televisor.

b. Use los separadores proporcionados con el televisor y los separadores Sanus 14 o 15 para:

- televisores con dorso irregular o redondeado - dejar un espacio adicional para cables

NOTA: Se pueden utilizar tornillos M8 sin la arandela para obtener un enrosque adecuado adicional.

PRECAUCIÓN: Verifique el enrosque adecuado del tornillo o del conjunto tornillo/separador.

— Si es demasiado corto, no sostendrá el televisor. — Si es demasiado largo, dañará el televisor.

Dimensiones

VER PÁGINA 20
