MANUAL DE USUARIO 95-8239B Metra
Instrucciones de instalación para la pieza 95-82398
Toyota Prius C 2012-2014 95-8239B
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DDIN
- Pintura negro mate
- A) Panel de moldura para radio • B) Soportes para radio • C) (2) tornillos Phillips de cabeza segmentada #8 de 3/8"
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • 70-1761
Adaptador de antena: • 40-LX11
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo
Indice
Desmontaje del tablero 2
Ensamble del kit
— Provisión de radio ISO DDIN .... 3
¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Sería mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.
95-8239B
Desmontaje del tablero
- Desenganche y quite el panel de moldura que rodea el radio que incluyendo el interruptor de las luces intermitentes. (Figura A)
- Retire los (4) pernos de 8mm que sujetan el radio de fábrica a continuación, desenchufe y quitar la radio. (Figura B)
Continuará la ensamble del kit
Provisión de radio ISO DDIN

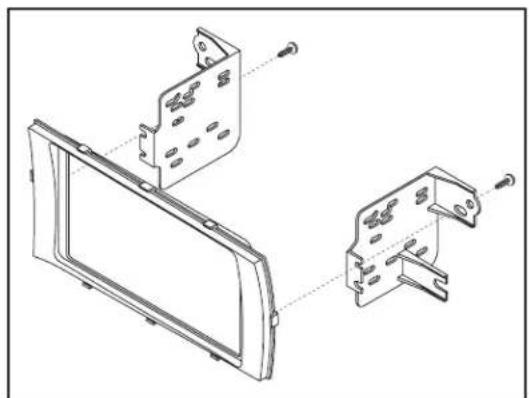

- Atornille los soportes del radio al panel de moldura del radio con los (2) tornillos Phillips de cabeza segmentada #8 de 3/8" suministrados. (Figura A)
- Atornille el radio al ensamble del soporte de radio/panel de moldura con los tornillos que vienen con el radio. (Figura B)
- Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
- Vuelva a armar el tablero al revés de como lo desarmó.
Instrucciones de instalación para la pieza 95-82398
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
