99-8239B - Radio de coche Metra - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de guía para instalación de estéreo de auto
Vehículos compatibles	Toyota Prius C 2012-2014
Color	Negro mate
Provisión de radio	ISO DIN con bolsillo
Componentes incluidos	Panel de recorte de radio, Soportes de radio, Bolsillo, Tornillos (4 #8 x 3/8 Phillips cabeza plana, 2 #8 x 3/8 Phillips cabeza truss)
Arnés de cableado (se vende por separado)	Metra 70-1761
Adaptador de antena (se vende por separado)	Metra 40-LX11
Herramientas requeridas	Herramienta para quitar paneles, Destornillador Phillips, Llave de vaso
Tipo de montaje	Montaje con soporte y tornillo en la ubicación de fábrica
Material	Plástico ABS, pintado
Dimensiones (apertura de radio)	Estándar ISO DIN (aprox. 180 x 50 mm)
Peso	Aprox. 0.5 libras (0.23 kg)
Dificultad de instalación	Moderada; requiere desmontaje del tablero
Instrucciones de limpieza	Limpiar con paño húmedo; evitar productos químicos agresivos
Precauciones de seguridad	Desconectar el terminal negativo de la batería antes de la instalación; reconectar después de realizar todas las conexiones
Soporte técnico	1-800-253-TECH
Reparabilidad	No reparable por el usuario; reemplazar todo el kit si está dañado
Marca	Metra
Número de modelo	99-8239B

Preguntas frecuentes - 99-8239B Metra

¿Qué vehículos son compatibles con el kit de guía Metra 99-8239B?

El Metra 99-8239B está diseñado para el Toyota Prius C años modelo 2012-2014.

¿El kit incluye un arnés de cableado?

No, el arnés de cableado se vende por separado. Metra recomienda usar el arnés de cableado 70-1761 y el adaptador de antena 40-LX11 para esta instalación.

¿Qué herramientas se requieren para la instalación?

Necesitará una herramienta para quitar paneles, un destornillador Phillips y una llave de vaso para completar la instalación.

¿Se puede pintar el kit?

El kit viene prepintado en Negro mate y no está diseñado para ser repintado. Si necesita un color personalizado, considere comprar un kit diferente.

¿El kit incluye un bolsillo para almacenamiento?

Sí, el kit incluye un bolsillo que se instala debajo de la radio de posventa para guardar artículos pequeños.

¿Qué tipo de radio admite este kit?

El kit admite radios ISO DIN. La radio debe montarse utilizando un manguito DIN o directamente a los soportes incluidos.

¿Necesito desconectar la batería antes de la instalación?

Sí, Metra recomienda desconectar el terminal negativo de la batería antes de comenzar la instalación, a menos que el fabricante del vehículo indique lo contrario. Siempre consulte con su concesionario.

¿Cómo limpio el kit de guía?

Limpie el kit con un paño húmedo. Evite usar limpiadores abrasivos o solventes que puedan dañar el acabado mate.

¿Qué hago si tengo problemas durante la instalación?

Comuníquese con el soporte técnico de Metra al 1-800-253-TECH para obtener ayuda. Desarme el vehículo y siga las instrucciones cuidadosamente antes de llamar.

¿Puedo reutilizar el kit si actualizo mi radio más adelante?

Sí, el kit está diseñado para múltiples instalaciones siempre que los componentes no estén dañados. Sin embargo, los tornillos y soportes son específicos del kit y deben reutilizarse.

MANUAL DE USUARIO 99-8239B Metra

Instrucciones de instalación para la pieza 99-82398

Toyota Prius C 2012-2014 99-8239B

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Pintura Negro Mate

- A) Panel de moldura para radio • B) Soportes para radio • C) Cavidad • D) (4) tornillos Phillips de cabeza troncocónica #8 de 3/8" • E) (2) tornillos Phillips de cabeza segmentada #8 de 3/8"

BCDE

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-1761

Adaptador de antena: • 40-LX11

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo

Indice

Desmontaje del tablero 2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .... 3

¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Seria mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

99-82398

Desmontaje del tablero

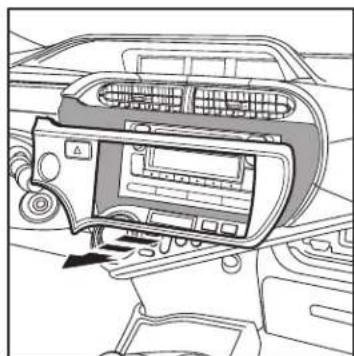

1. Desenganche y quite el panel de moldura que rodea el radio que incluyendo el interruptor de las luces intermitentes. (Figura A)
2. Retire los (4) pernos de 8mm que sujetan el radio de fábrica a continuación, desenchufe y quitar la radio. (Figura B)

Continuará la ensamble del kit

Provisión de radio ISO DIN con cavidad

1. Atornille los soportes del radio al panel de moldura del radio con los (2) tornillos Phillips de cabeza segmentada #8 de 3/8" suministrados. (Figura A)
2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
3. Atornille el radio al ensamble del soporte de radio/panel de moldura con los tornillos que vienen con el radio. (Figura B)
4. Atornille la cavidad al soporte del radio/ensamble de moldura con los (4) tornillos Phillips de cabeza troncocónica #8 de 3/8" suministrados. (Figura B)
5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de como lo desarmó.

Instrucciones de instalación para la pieza 99-82398

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
