JX9152EJES - Microonda GE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas de encimera
Marca	GE
Modelo	JX9152EJES
Color	Acero inoxidable
Capacidad	1.5 pies cúbicos
Potencia de salida	1500 Vatios
Alimentación eléctrica	120 V / 60 Hz
Dimensiones (An x Al x Pr)	21.5 x 12.5 x 18.0 pulgadas
Peso	Aprox. 50 libras
Tipo de control	Panel táctil electrónico
Pantalla	LED digital
Plato giratorio	Plato giratorio de vidrio (desmontable)
Luz interior	Sí
Bloqueo infantil	Sí
Reloj y temporizador	Sí
Modos de cocción	Palomitas, Bebida, Patata, Pizza, Recalentar, Descongelar, Cocción por sensor
Número de niveles de potencia	10
Instrucciones de limpieza	Limpie el interior y exterior con un paño húmedo; no use limpiadores abrasivos
Disponibilidad de piezas de repuesto	Plato giratorio, anillo de rodillos, fusible, interruptor de puerta (contacte con GE Appliance Parts)
Índice de reparabilidad	7/10 (piezas comunes disponibles, se recomienda reparación profesional)
Certificaciones	Listado UL, cumplimiento FCC

Preguntas frecuentes - JX9152EJES GE

¿Cómo configuro el reloj de mi microondas GE JX9152EJES?

Presione el botón Clock, ingrese la hora usando el teclado numérico, luego presione Clock nuevamente o Start para confirmar.

¿Cuál es la forma adecuada de limpiar el interior del microondas?

Desenchufe el microondas. Use un paño húmedo con jabón suave para limpiar el interior. Evite limpiadores abrasivos o estropajos. Seque con un paño suave.

¿Por qué mi microondas muestra un código de 'Error'?

Los códigos de error pueden indicar una subida de tensión o un problema en la placa de control. Desenchufe durante 60 segundos, luego vuelva a enchufar. Si persiste, contacte con el soporte de GE.

¿Puedo usar recipientes de metal en este microondas?

No, el metal puede causar arcos eléctricos y daños. Use solo recipientes de vidrio, cerámica o plástico aptos para microondas.

¿Cómo activo la función de bloqueo infantil?

Mantenga presionado el botón Stop/Cancel durante 3 segundos hasta que escuche un pitido y aparezca LOCK en la pantalla. Repita para desbloquear.

¿Cuál es el recipiente recomendado para el modo palomitas?

Use un palomitero apto para microondas o una bolsa diseñada para palomitas de microondas. Siga las instrucciones del paquete.

¿Cómo ajusto el tiempo de cocción mientras el microondas está en funcionamiento?

Presione Time Cook o el teclado numérico para agregar tiempo (hasta 99 minutos 99 segundos), luego presione Start. También puede presionar Add 30 Seconds.

El plato giratorio no gira. ¿Qué debo hacer?

Verifique si el plato giratorio está bien colocado sobre el anillo de rodillos. Retire cualquier obstrucción. Si aún no gira, es posible que el motor necesite reemplazo.

¿Qué significa 'Cocción por sensor'?

La cocción por sensor usa un sensor de humedad para ajustar automáticamente el tiempo y la potencia de cocción para obtener resultados óptimos. Es ideal para recalentar sobras.

¿Dónde puedo encontrar el número de modelo y el número de serie?

El número de modelo y el número de serie están en una etiqueta en la parte trasera o lateral del microondas. Anótelos para el servicio técnico.

MANUAL DE USUARIO JX9152EJES GE

Instrucciones de Instalación

Kits de Horno Microondas con Terminaciones Incorporadas

JX9152 y JX9153

¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o Visite nuestro sitio web en: GEAppliances.com

■ ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE — Conserve estas instrucciones para uso del inspector local.
• IMPORTANTE— Cumpla con todos los códigos y ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese de que el Comprador conserve estas instrucciones.
• Nota para el Comprador – Conserve estas instrucciones para referencia futura.
• Nivel de habilidad – La instalación de este electrodoméstico requiere un nivel básico de habilidades mecánicas y eléctricas.
• Tiempo de instalación – entre 1 y 3 horas
• La correcta instalación del producto es responsabilidad del instalador.
• Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía no cubrirá las mismas.
• Este kit es para uso en los modelos: PEB9159DJ, PEB9159SJ, PEB9159EJ, CEB1599SJ.y CEB1599EL.
• El kit y el horno microondas están aprobados para su instalación en forma aislada o sobre cualquier horno eléctrico de pared simple. No monte el mismo de forma adyacente (dentro de los 2 pies) a cualquier cocina, superficie de cocción, horno a gas, u otro microondas
• Este producto se deberá instalar a 3 pies de distancia del piso.
• No altere ni modifique ninguna parte de este kit o del horno.
• Para una instalación más fácil y por cuestiones de seguridad personal, recomendamos que la instalación del horno microondas sea realizada por dos personas.
• Desenchufe el horno microondas antes de intentar instalar este kit.

ADVERTENCIA

Este horno deberá estar correctamente

enchufado en un receptáculo de 3 agujeros y 120V, de acuerdo con lo requerido por el Código de Electricidad Nacional (National Electrical Code).

ADVERTENCIA

Antes de comenzar con la instalación, apague el interruptor del panel del

servicio y bloquee el suministro del servicio a fin de evitar que la corriente se active en forma accidental. Cuando el suministro del servicio no pueda ser bloqueado, ajuste de forma segura un dispositivo de advertencia visible, tal como una etiqueta, al panel del servicio.

PIEZAS INCLUIDAS

PIEZA CANTIDAD
	Conducto Trasero	1
	Olla de la Base	1
	Kit de Terminaciones	1
	Riel	2
	Tornillos Cortos	16 requeridos 3 adicionales
	Tornillos Largos de Madera	4 requeridos 2 adicionales

NOTA: Este kit cuenta con tornillos adicionales a fin de evitar que el técnico necesite tiempo adicional para ubicar un tornillo de reemplazo durante la instalación.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este electrodoméstico deberá estar conectado a tierra. En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga eléctrica, brindando un cable de escape de la corriente eléctrica. Este electrodoméstico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe deberá ser colocado en un tomacorriente correctamente instalado y conectado a tierra. Consulte a un electricista calificado o al personal del servicio técnico en caso de no entender totalmente las instrucciones de conexión a tierra, o en caso de existir dudas de que el electrodoméstico esté correctamente conectado a tierra.

ADVERTENCIA

El uso inadecuado del enchufe de

conexión a tierra puede provocar riesgos de descargas eléctricas. No use un prolongador. Si el cable de corriente es demasiado corto, solicite a un electricista calificado o al personal del servicio técnico que instale un tomacorriente cerca del electrodoméstico.

Instalación Permanente y Correcta

Enchufe de 3 clavijas Clavija de conexión a tierra Receptáculo de 3 clavijas Caja con receptáculo conectado a tierra

REQUISITOS ELÉCTRICOS

La graduación del producto es de 120 volts AC, 60 Hertz, 14 amperes, y 1.60 kilowatts. Este producto se debe conectar a un circuito con un suministro correcto de voltaje y frecuencia. El tamaño del cable deberá ser conforme a los requisitos del Código Eléctrico Nacional o del código local obligatorio con relación a la cantidad de kilowatts. El cable y enchufe de suministro de corriente se deberán conectar a un tomacorriente simple con conexión a tierra de un circuito de entre 15 y 20 amperes. La caja del tomacorriente deberá ser ubicado en el gabinete sobre el horno. La caja del tomacorriente y el circuito de suministro deberán ser instalados por un electricista calificado y cumplir con el Código Eléctrico Nacional o el código local obligatorio.

HERRAMIENTAS QUE NECESITARÁ

■Agujeree con una broca de 3/32"

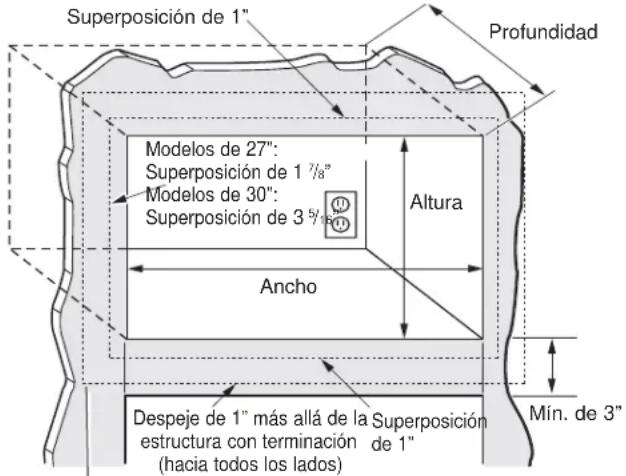

DIMENSIONES DE LA ABERTURA

Dimensión	Kit de Terminaciones		Abertura
	27" 30"
Altura	19 ^1/_8 " 19	^1/_8 " 17	^1/_8 ± ^1/_8 "
Ancho 26	^7/_8 " 29	^3/_4 " 23	^1/_4 ± ^1/_8 "

Profundidad mínima con el receptáculo fuera de la abertura – 22"

Profundidad mínima con el receptáculo dentro de la abertura – 23 ^1/2 "

Superposición de 1" Profundidad Modelos de 27": Superposición de 1 7/8" Modelos de 30": Superposición de 3 5/8" Altura Ancho Despeje de 1" más allá de la Superposición estructura con terminación de 1" (hacia todos los lados) Mín. de 3"

La parte inferior del kit con terminación deberá tener un mínimo de 36" desde el piso

Receptáculo de corriente con conexión a tierra, 120 voltios, 60 Hertz

ADVERTENCIA

Este kit con terminación usa el flujo de aire desde la parte superior, inferior o

los costados de la estructura con terminación. Bloquear el flujo de aire puede hacer que el microondas funcione de forma inadecuada y ocasionar daños sobre el mismo.

Deje un espacio de 1" más allá del extremo de la estructura con terminación para brindar el flujo de aire apropiado.

PARA LA INSTALACIÓN SOBRE UN HORNO EMPOTRABLE:

El horno microondas debería ser instalado en una base de contrachapado de 3/8" y contar con el soporte de tirantes equivalentes de 2 x 4 o 1 x 2 en todos los costados. La base deberá poder soportar un mínimo de 100 libras.

1 UBIQUE E INSTALE UNA OLLA DE LA BASE

Coloque la Olla de la Base en la abertura del gabinete frontal del horno microondas y centre la misma sobre la derecha y la izquierda. Empuje hacia atrás hasta que la pestaña frontal quede contra la pared frontal del gabinete. Monte la Olla de la Base usando 3 tornillos cortos.

Tomillos cortos Olla de la Base Agujelos de Montaje

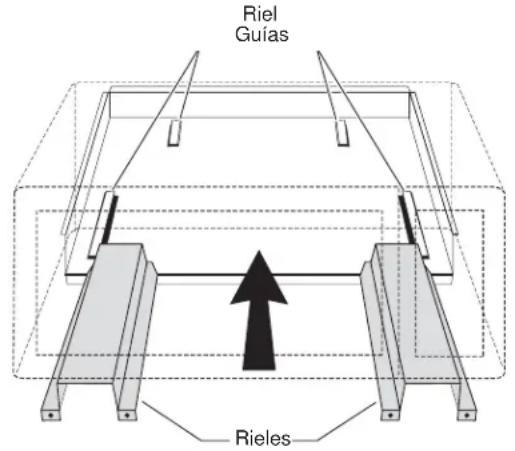

2 INSTALACIÓN DE LOS RIELES

Desconecte el horno microondas del receptáculo. Retire todo lo que haya dentro del horno microondas, incluyendo el embalaje, Manuales del Propietario, el plato giratorio y el soporte del plato giratorio. Se aplicó una película protectora en algunos hornos microondas y kits con terminaciones. Si cuenta con la misma, retire la película. Dé vuelta el horno microondas y asegure los rieles a la Placa de la Base del horno, insertando 4 tornillos cortos. Asegúrese de no rayar el horno microondas.

Parte Inferior del Horno Microondas

Riel Tornillos cortos A Pestañas Puerta

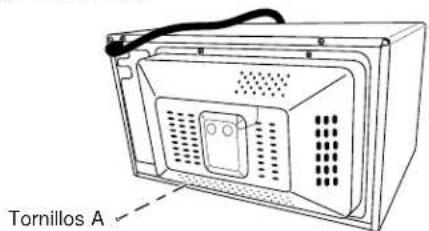

3 INSTALACIÓN DEL CONDUCTO TRASERO

1. De forma suave gire el horno microondas hasta su posición vertical.
2. Retire el tornillo A.

Tornillos A

1. Alinee el conducto trasero con la parte trasera del horno microondas, como se muestra.

1. Deslice las 2 lengüetas en las ranuras del lado derecho de la parte trasera del horno microondas.

A. Lengüetas del conducto trasero
B. Ranuras
5. Use 2 tornillos cortos para asegurar la parte superior del conducto trasero hasta la parte trasera del horno microondas, como se muestra.

A. Tornillos cortos (2)
B. Conducto trasero
C. Parte trasera del horno microondas

1. Use 3 tornillos cortos para asegurar la parte trasera del conducto trasero hasta la parte trasera del horno microondas, como se muestra.

A. Tornillos cortos (3)
B. Conducto trasero
C. Parte trasera del horno microondas

se muestra. A B C

4 INSTALE EL HORNO MICROONDAS

Enchufe el cable de corriente en el tomacorriente. Deslice el ensamble del horno microondas al gabinete de forma cuidadosa, teniendo cuidado de que no haya pellizcos sobre el cable de corriente. Asegúrese de mantener el ensamble centrado a medida que se vuelve a deslizar hacia las lengüetas de los rieles a través de las ranuras de la Olla de la Base. Los extremos superiores de la Olla de la Base deberían ahora estar centrados de derecha a izquierda en la abertura. La Base debería estar ajustada contra el gabinete.

5 CONTROL DE LA NIVELACIÓN

Controle la nivelación colocando un nivel en el frente y los costados del horno microondas. Es posible que sea necesario agregar cuñas de madera debajo de la olla de la base para nivelar el frente del microondas con la parte trasera o un costado con el otro.

Asegure que la Olla de la Base y las lengüetas frontales del Soporte Inferior estén ajustadas contra el gabinete, y que los agujeros de los tornillos estén alineados. Coloque 4 tornillos cortos a través de la Olla de la Base y los Rieles sobre el gabinete.

Agujeros de Montaje

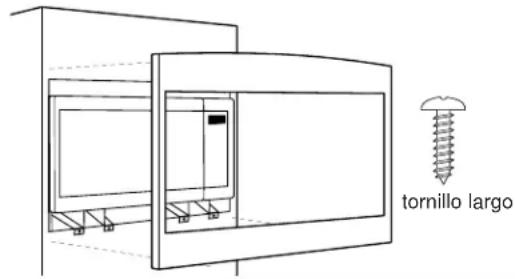

7 INSTALACIÓN DE LA ESTRUCTURA DEL KIT CON TERMINACIONES

1. Posicione la estructura ensamblada del Kit con Terminaciones alrededor del horno..
2. Haga agujeros piloto usando el taladro (3/22).
3. Asegure el Kit con Terminaciones con 4 tornillos largos, a través del kit con terminaciones hasta el gabinete, usando un destornillador manual.

IMPORTANTE - Ubique todos los tornillos antes de comenzar a ajustar el primero. No ajuste en exceso los tornillos, ya que esto podrá ocasionar desalineaciones de las tiras superiores/ laterales.

tornillo largo

8 REEMPLACE CUALQUIER ÍTEM FLOJO

1. Su kit con terminación se encuentra ahora completamente instalado. Reemplace el plato giratorio y su soporte correspondiente, que fueron retirados del interior del horno microondas.
2. Guarde estas instrucciones de instalación y tornillos adicionales para referencia y uso futuro. No los coloque en el horno microondas.
3. Reemplace el fusible del hogar o cierre el disyuntor para reiniciar la corriente en el panel del servicio.

DE68-03364A

49-40762-2

06-17 GEA

Impreso en China

LEA DETENIDAMENTE. CONSERVE ESTAS INSTRUCCIONES.
