MANUAL DE USUARIO 82-9600 Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 82-9600

APLICACIONES

Harley-Davidson 1998-2013

(Modelos FL con carenados)

82-9600

CARACTERÍSTICAS DEL KIT

- Monta bocinas de 6" a 6.5" de mercado secundario en los lugares de las bocinas de fábrica.

COMPONENTES DEL KIT

• A) (2) adaptadores de bocinas • B) (6) tornillos Phillips de cabeza troncocónica #8 x 1"

一

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo (T-25, T-27, 6 mm, 3/16 hex)

Indice

Desensamble del carenado

- Harley-Davidson Modelos FLH/allas de murciélago 1998-2013 2-3

- Harley-Davidson Modelos Roadglide/Sharknose 1998-2013 4-5

Ensamble del kit 6

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

METRA. The World's best kits."

metraonline.com1-800-221-0932 ELECTRONICS CORPORATION

82-9600

Desensamble del carenado

Modelos FLH/alas de murciélago

1. Cubierta de la salpicadera delantera

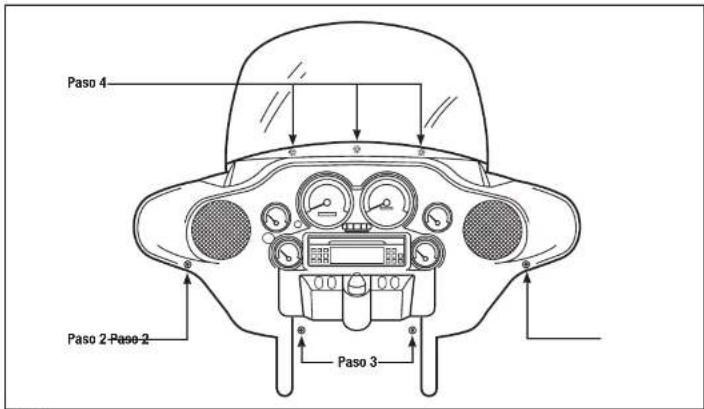

2. Retire (2) pernos T-27 Torx del carenado Interior (abajo de los espejos). (Figura A. paso 2)
3. Retire (2) pernos T-27 Torx de los bordes del carenado interior cerca de los tubos de horquilla (orientado hacia el frente) (Figura A, paso 3)
4. Retire (3) pernos T-27 Torx del borde inferior del parabrisas. (Figura A, paso 4)

NOTA: El parabrisas y el carenado estarán flojos después de retirar estos tornillos. Tenga mucho cuidado de no dañar el carenado o el parabrisas.

1. Retire el parabrisas teniendo en cuenta que el carenado exterior está suelto.

Continúa en la página siguiente

1. Levante y desconecte el faro delantero para retirar el carenado exterior. (Figura B)
2. Desatornille el pemo y retire los soportes de apoyo del carenado Interior en cada lado (tomillos Allen 3/16" y T-25 Torx).

Tenga en cuenta de que el tornillo Torx también es un tornillo que se comparte con las bocinas. (Figura C)

1. Retire los tomillos restantes de la bocina y la bocina.

Continúe kit de montaje

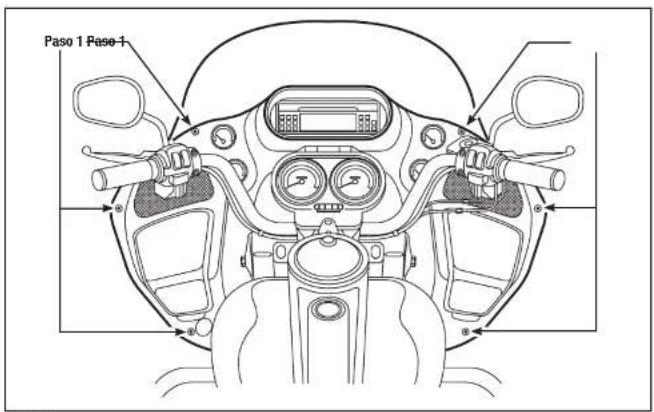

1. Afloje (6) pemos T-25 Torx de la parte inferior, media y superior del lado derecho e izquierdo del caronado interior. (Figura A)

Continúa en la página siguiente

Paso 1 Pase-1

(Figura A)

82-9600

Desensamble del carenado

Modelos Roadglide/Sharknose (cont.)

1. Use una llave de cubo de 1/2" para retirar las (2) tuercas ciegas que sostionen cada señal direccional en el carenado inferior. Deje colgando las señales direcciones. (Figura B)
2. Levante el carenado, desconecte los faros delanteros y retirelos.
3. Retire los tornillos de la bocina y la bocina.

Continúe kit de montaje

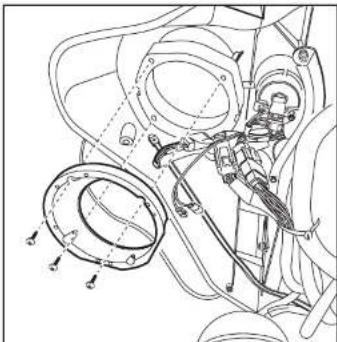

1. Use 3 de los tornillos que vienen en la tornillería, monte el adaptador de bocina on el carenado interior. Los lugares del 4o tornillo inferior interior no se usan en los modelos FLH/ala de murciélago. Para los modelos Road Glide, gire el adaptador hasta que las muevas en él no golpeen con los postes de montaje de fábrica y las partes planas externas del adaptador estén orientadas hacia el borde exterior del carenado. (Figura A)
2. Monte la nueva bocina con la tornillería suministrada con las bocinas. (Figure B)

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 82-9600

EL CONOCIMIENTO ES PODER Veraje en los labres de industrialo y production FUNDICION DE 12.03.2016 de disposiciones (DOTOS) de las y sus actuals y signalos de ruidos relevantes Provision en www.indal.com/ducre.com o lano al 202.204.12.22 para el número de la información y a suzión nables del laborar

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
