MANUAL DE USUARIO 95-7355B Metra
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-73558
APLICACIONES
Kia Sorento 2014 y mas (excluyendo fábrica vehículos equipados NAV)
95-7355B
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN
- Pintura negro mate
COMPONENTES DEL KIT
- A) Panel de moldura para carcasa de radio • B) Soportes • C) Cavidad • D) Cuatro tornillos #8 x 3/8"
• E) Dos tornillos #6 x 3/8"
A
BCDE
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • Arnés 70-7304/sonido premium HYBL-04 e interfase Bluelink
Adaptador de antena: • No se requiere
Indice
Desmontaje del tablero
- Kia Sorento 2014 y mas .... 2
Ensamble del kit
- Provisión de radio ISO DIN 3
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles
- Destornillador Phillips • Llave para dados
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.
Nota: Remitase a las instrucciones incluidas con el radio de posventa.
95-7355B
Desmontaje del tablero
- Utilizando herramientas blandas para el panel, desenganche y quite el panel del tablero central que rodea el radio, desconectando los arneses necesarios. (Figura A)

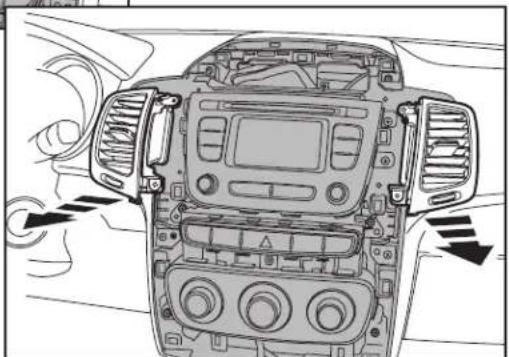

- Quite los dos tornillos de las dos rejillas que rodean el radio de fábrica y quítelas. (Figura B, C)
- Quite los cuatro tornillos que sostienen el radio de fábrica y quítelo del tablero. (Figura D) Continúa en la página siguiente
Provisión de radio doble DIN
- Una los soportes al panel de la moldura de la carcasa del radio con los (2) tornillos #6 x 3/8" suministrados. (Figura A)
- Deslice el radio doble DIN dentro del ensamble del soporte/moldura de la carcasa del radio y sujételo con los tornillos suministrados con el radio. (Figura B)
- Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
- Vuelva a armar el tablero al revés de como lo desarmó.
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 95-73558
EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
