MANUAL DE USUARIO 95-7362B Metra
Instrucciones de instalación para la pieza 95-73628
Hyundai Elantra 2014-2016 95-7362B
CARACTERÍSTICAS DEL KIT
- Provisión de radio ISO DDIN
- Pintada en negro para igualar el acabado de fábrica
• A) Panel de moldura para radio • B) Soportes
A
1
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Adaptador de antena: • No se requiere
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles • Destornillador Phillips
Desmontaje del tablero
– Hyundai Elantra 2014-2016 ...... 2
Ensamble del kit
- Provisión de radio ISO DDIN 3
¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.
METRA. The World's best kits. ^TM
metraonline.com
© COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
95-73628
Desmontaje del tablero
- Quite los paneles de la moldura desde cada lado de la consola central. (Figura A)
- Quite los (4) tornillos Phillips del panel de la moldura del radio. Quite con cuidado el panel de la moldura del radio del tablero. (Figura B)
- Quite los (4) tornillos Phillips que sostienen el chasis del radio al sub tablero. (Figura C)
Continúe con el ensamble del kit
Provisión de radio ISO DDIN

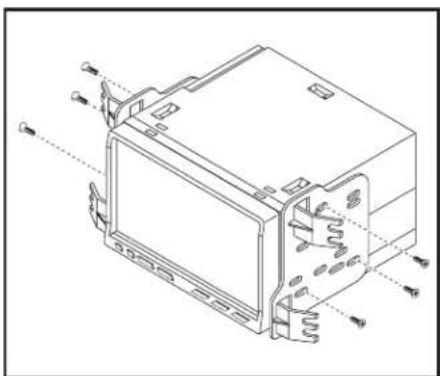

- Coloque los soportes en el radio con los tornillos incluidos con el radio. (Figura A)
- Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
- Monte el ensamble en el sub tablero. (Figura B).
- Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura decorativa 99-7362B en lugar del panel de fábrica. (Figura B)
Instrucciones de instalación para la pieza 95-7362B
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
