MANUAL DE USUARIO 99-7882B Metra

Instrucciones de instalación para la pieza 99-78828

- Provisión de radio ISO DIN con cavidad

Nota: Este kit no va retener el monitor del I-Mid

• A) Panel de moldura de radio • B) Soportes del radio • C) Cavidad • D) (3) Ganchos para panel de metal
  • E) (3) Ganchos para panel de plástico • F) (4) Tornillos Phillips de cabeza segmentada #8 de 3/8"
  • G) (13) Tornillos Phillips de cabeza troncocónica #8 de 3/8" • H) (3) Tornillos Phillips de cabeza segmentada #4 de 3/8"
  • I) (2) Tornillos Phillips de cabeza troncocónica #8 de 1/2"

A B C D E

H

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Visite metraonline.com para opciones

Adaptador de antena: • 40-HD11

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • llave de tubo 8mm

Indice

Desmontaje del tablero 2

Preparación del kit....3

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .... 3

¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Seria mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

Desmontaje del tablero

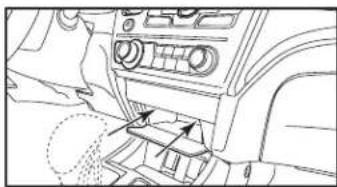

1. Abra la puerta de la cavidad debajo del radio, retire los (2) tornillos Phillips expuestos, y después retire la cavidad. (Figura A)
2. Quite los (2) tornillos Phillips del borde inferior del radio. (Figura B)
3. Quite los (2) tornillos de 8mm orientados hacia arriba de dentro de la cavidad. (Figura C)
4. Suelte a presión y quite el ensamble del panel de clima/radio. (Figura D)
5. Quite los componentes del panel de clima/radio para volverse a usar en el ensamble del kit. (Figura E)

a. Quite (4) tornillos del panel de control de clima.
b. Quite (2) tornillos del botón de las luces intermitentes de fábrica.
c. Quite (3) tornillos de la rejilla de fábrica.
d. Quite (3) tornillos del panel de la moldura inferior.

Continúe con la preparación del kit

Preparación del kit Ensamble del kit

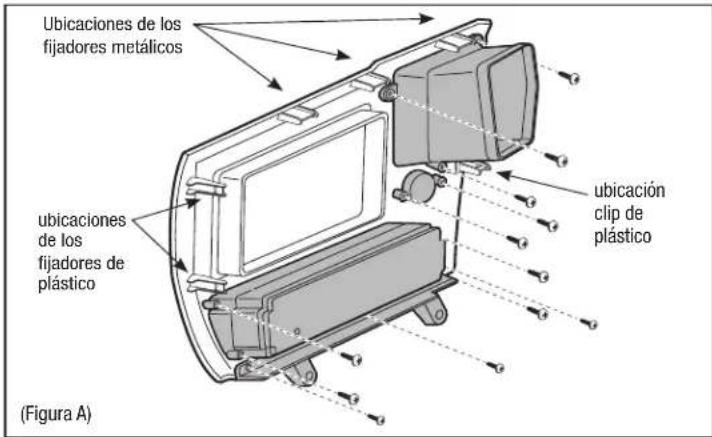

1. Atornille los componentes de fábrica que quitó en el desmontaje del tablero al panel del radio. Exceptuando los (3) tornillos que aseguran el panel de la moldura inferior, se pueden usar los tornillos de fábrica o los (9) tornillos Phillips de cabeza troncocónica #8 x 3/8" suministrados con el kit. Para el panel de la moldura inferior use los (3) tornillos Phillips de cabeza segmentada #4 x 3/8" suministrados con el kit para atornillarlo al panel. (Figura A)
2. Una los (3) ganchos de metal y los (3) ganchos blancos del panel al panel del radio. Se pueden usar los ganchos de metal de fábrica en lugar de los ganchos de metal, pero no ganchos de plástico. (Figura A)

Continúe con el ensamble del kit

Ubicaciones de los fijadores metálicos ubicaciones de los fijadores de plástico (Figura A) ubicación clip de plástico

Provisión de radio ISO DIN con cavidad

1. Atornille la cavidad al soportes del radio con los (4) tornillos Phillips de cabeza troncocónica #8 de 3/8" suministrados con el kit- (Figura A)
2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
3. Deslice el radio entre los soportes/cavidad asamblea y sujételo con los tornillos suministrados con el radio. (Figura B)
4. Deslice el ensamble terminado al panel de moldura del radio con los (4) tornillos Phillips de cabeza segmentada #8 de 3/8" suministrados con el kit. (Figura C)
5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de como lo desarmó con los (2) tornillos Phillips de cabeza troncocónica #8 de 1/2" suministrados con el kit para los montajes de radio inferiores.

Instrucciones de instalación para la pieza 99-7882B

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
