MANUAL DE USUARIO 99-7622HG Metra
Visite NetraOnline.com para más información acerca del producto y las aplicaciones específicas más actualizadas del vehículo
CARACTERÍSTICAS DEL KIT
- Provisión de radio ISO DIN con cavidad
- Pintura negra metálica de alto brillo
COMPONENTES DEL KIT
• A) Carcasa del radio • B) Soportes • C) Cavidad • D) (4) tornillos Phillips #8 x 3/8"
A

Desmontaje del tablero 2
Ensamble del kit ....3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cableado: 70-7522
Adaptador de antena: 40-N112
HERRAMIENTAS NECESARIAS
- Herramienta para remoción de paneles
• Destornillador Phillips
¡Atención! Con la llave fuera del encendido, desconecte el terminal negativo de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la instalación estén seguras antes de encender y apagar el encendido para probar este producto.
DESMONTAJE DEL TABLERO
- Desenganche y quite el panel de moldura que está al final del lado del pasajero en el tablero. (Figura A)
- Quite (1) tornillo Phillips que sujeta la rejilla del aire acondicionado, luego desenganche y quite la rejilla. (Figura B)
- Desenganche y retire el panel de la moldura de arriba de la guantera, empezando en la rejilla y avanzando hacia el radio. Nota: Hay un gancho en el lado del radio de este panel, así que asegúrese de empezar desde la rejilla del lado del pasajero. (Figura C)

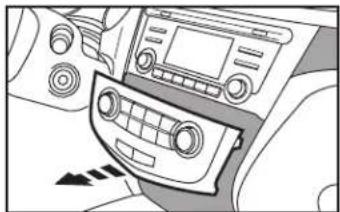

- Desenganche y quite el control del aire acondicionado. (Figura D)
- Desenganche y quite el panel de moldura a la izquierda del radio de fábrica. Nota: En los modelos de presionar para arrancar, este panel contendrá el botón de inicio. (Figura E)
- Quite los (4) tornillos Phillips que sujetan el radio de fábrica, luego desenganche y quite el radio. (Figura F)
Continúe con el ensamble del kit

-

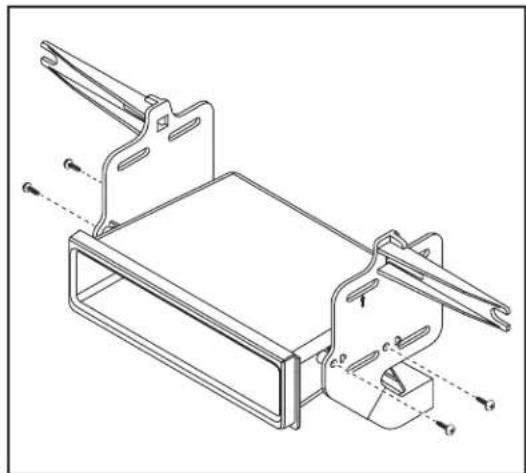

Coloque la cavidad en los soportes con los (4) tornillos Phillips #8 x 3/8" suministrados. (Figura A)
-
Coloque el radio de mercado secundario en el conjunto cavidad/soporte con los tornillos que vienen con el radio. (Figura B)
-
Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente.
-
Monte el nuevo ensamble de radio/cavidad en el tablero y coloque a presión la carcasa del radio encima del ensamble del radio.
-
Vuelva a armar el tablero al revés de como lo desarmó.

¿Tienes dificultades? Estamos aquí para ayudar.
Péngase en contacto con nuestra
línea de soporte técnico en:
386-257-1187
O por correo electrónico a:
techsupport@metra-autosound.com
Horas de soporte técnico (hora estándar del este)
Metra recomienda MECP
técnicos certificados
