MANUAL DE USUARIO 95-7353CH Metra

Instrucciones de instalación para 95-7353CH

Kia Rio, Rio5 2012-2015 95-7353CH

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DDIN
- Carbón pintado

• A) Panel de moldura para radio • B) Soportes para radio • C) Placa vacía de interruptor de inicio/paro
  • D) Airbag luz blanco placa • E) (5) tornillos Phillips #8 X 3/8" de cabeza segmentada

A

BCDE

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cables: 70-7304

Adaptador de antena: • No requerido

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • Llave para dados

Indice

Desmontaje del tablero 2

Preparación del kit....3

Ensamble del kit

- Provisión de radio ISO DDIN .... 3

¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Seria mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

95-7353CH

Desmontaje del tablero

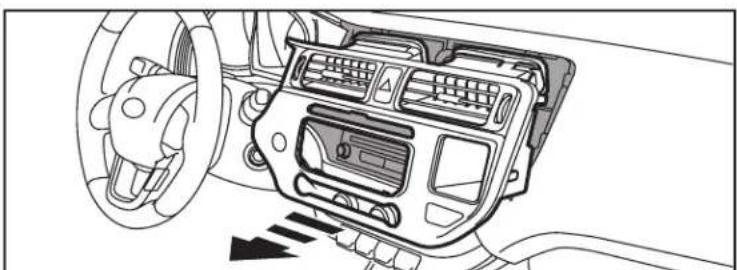

1. Desenganche y quite el panel de la moldura del radio de fábrica, incluyendo las rejillas del aire acondicionado. (Figura A)
   Nota: Quite los ganchos de retención (8) para ser reutilizado en ensamble del kit.
2. Quite los (4) tornillos Phillips que sostienen el radio en el tablero.

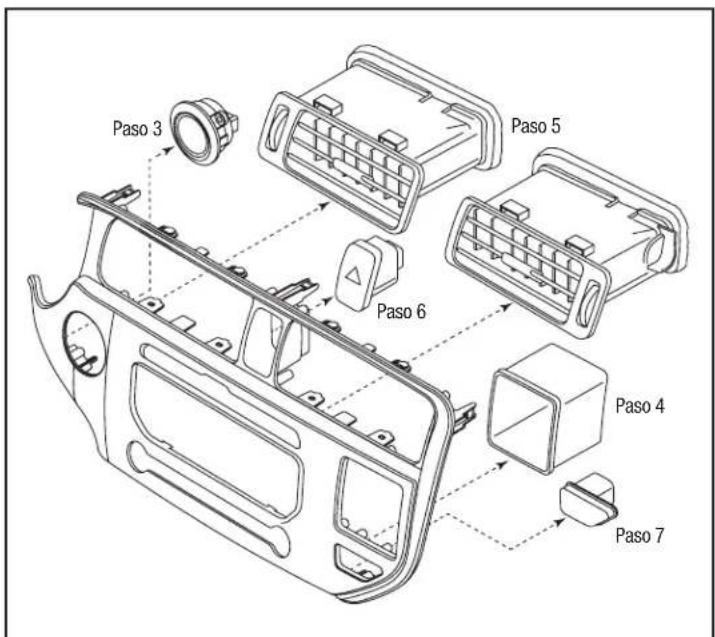

3. Quite los (2) tornillos Phillips que sostienen el interruptor de inicio/paro si se incluye. (Figura B)

4. Quite los (4) tornillos Phillips que sostienen la cavidad de almacenamiento. (Figura B)

5. Quite los (8) tornillos Phillips que sujetan las rejillas del aire acondicionado y luego desengánchelos y quitelos del panel de la moldura del radio. (Figura B)

6. Desenganche y quite el interruptor de las luces intermitentes. (Figura B)
7. Quite los (3) tornillos Phillips que sujetan el indicador de la bolsa de aire del pasajero. (Figura B)

Continuará la preparación del kit

Paso 3 Paso 5 Paso 6 Paso 4 Paso 7

Preparación del kit Ensamble del kit

1. Monte los respiraderos de aire acondicionado, bolsillo, interruptor de peligro e indicador de airbag de pasajero en la vivienda Trim Panel de Radio utilizando tomillos que quitó en el desmontaje. (Figura A)

Nota: Para modelos sin una luz de airbag, una placa en blanco y (3) #8 x 3/8" tornillos Phillips de cabeza del braguero se proporcionan.

1. Monte las rejillas del aire acondicionado, la cavidad de almacenamiento, el interruptor de las

luces intermitentes y el indicador de la bolsa de aire del pasajero en el panel de ajuste cubierta. (Figura A)

Nota: Si no hay interruptor presente, se suministran (2) tornillos Phillips de cabeza segmentada #8 X 3/8" para montar la placa vacía.

1. Instale los clips del panel (8) se retiró en el desmontaje sobre el Panel de ajuste caja de Radio de radio.

Continuará la ensamble del kit

Nota: Una placa en blanco airbag-light y los tornillos se incluyen para modelos no estadounidenses.

Provisión de radio ISO DDIN:

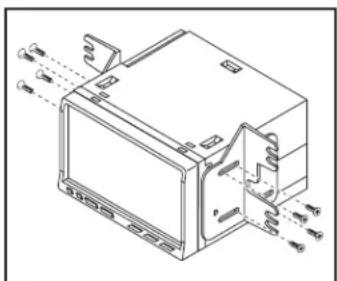

1. Monte el radio en los soportes de radio con los tornillos que vienen con el radio. (Figura A)
2. Monte el ensamble de radio/ soporte en el tablero.
3. Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
4. Vuelva a armar el tablero al revés de como lo desarmó.

Instrucciones de instalación para 95-7353CH

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación Inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
