MANUAL DE USUARIO 99-8248B Metra
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-82488
APLICACIONES
Toyota Highlander 2014 y mas 99-8248B
CARACTERÍSTICAS DEL KIT
- Provisión de radio ISO DIN con cavidad
• Pintura negra
COMPONENTES DEL KIT
- A) Panel de moldura para radio • B) Soportes • C) Cavidad • D) (4) tornillos #8 x 3/8"
• E) (2) ganchos para panel
ABCD
E
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • 70-1761 or TYTÓ-02
Adaptador de antena: • No se requiere
Indice
Desmontaje del tablero
- Toyota Highlander 2014 y mas .... 2
Ensamble del kit
- Provisión de radio ISO DIN con cavidad.... 3
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles
• Destornillador Phillips
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.
Nota: Remitase a las instrucciones incluidas con el radio de posventa.
99-82488
Desmontaje del tablero

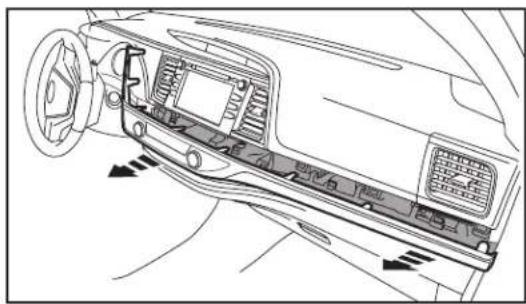

- Suelte a presión y quite el control del clima y el panel de la moldura largo al mismo tiempo. (Figura A)
- Suelte a presión el panel de la moldura delgada de la parte superior y del lado derecho del radio. (Figura B)
- Suelte a presión y quite las rejillas de cada lado del radio. (Figura C)
- Quite los (4) pernos de 10 mm para quitar el radio de fábrica. (Figura D)
Continúe con el ensamble del kit
Provisión de radio ISO DIN con cavidad
- Coloque los (2) ganchos del panel en la carcasa del radio. Nota: Si lo prefiere, se pueden usar los ganchos del panel de fábrica.

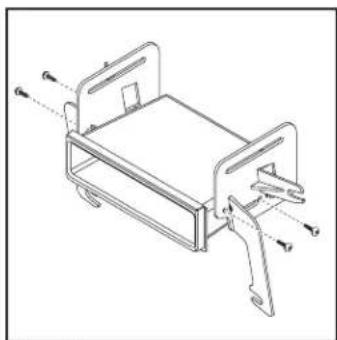

- Monte la cavidad en el ensamble del soporte/panel con los (4) tornillos Phillips #8 x 3/8" suministrados. (Figura A)

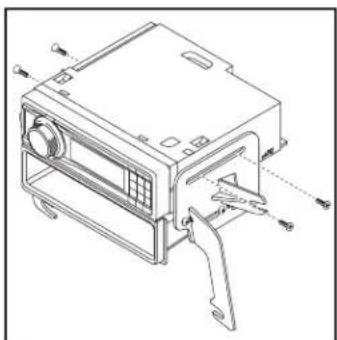

- Deslice el radio en el conjunto del soporte y sujételo con los tornillos suministrados con el radio. (Figura B)
- Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Todos los accesorios, interruptores y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Pruebe todo para ver si funciona bien.
- Monte el ensamble de radio/ soporte en la apertura del tablero.
- Ponga a presión el panel de la moldura del radio sobre el nuevo radio y vuelva a armar el tablero al revés de como lo desarmó.
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-82488
EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
