MANUAL DE USUARIO 99-6523 Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-6523

APLICACIONES

Ram Promaster 2014 y mas 99-6523

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Textura especial

COMPONENTES DEL KIT

• A) Panel de moldura para radio • B) Soportes para radio • C) Soportes de montaje del radio • D) Cavidad
• E) (4) ganchos plásticos blancos para panel • F) (4) tornillos Phillips 5mm x 12mm • G) (2) tornillos Phillips #8 de 3/8"

A

BCDE

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cables: • 70-1784 o XSVI-6523-NAV

Adaptador de antena: • 40-VW10 o 40-EU10

Indice

Desmontaje del tablero

- Ram Promaster 2014 y mas .... 2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad.... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips
  • 86-5618 Llave de remoción de radio
  • 86-3528 Llave de remoción de radio

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

99-6523

Desmontaje del tablero

Sin radio o con radio de fábrica de DIN sencillo:

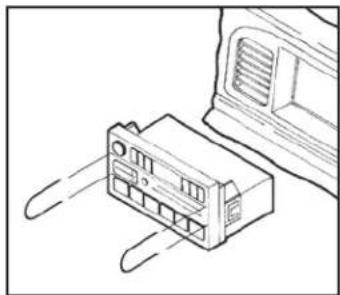

1. Usando las herramientas de remoción del radio 86-5618 saque el radio de fábrica del tablero. (Figura A)
2. Quite los (2) tornillos Phillips de abajo de la apertura del tablero.
3. Desenganche y quite el panel de la moldura del radio de fábrica.

Con radio de fábrica doble DIN:

1. Usando las herramientas de remoción del radio 86-3528 saque el radio de fábrica del tablero.
2. Quite los (2) tornillos Phillips de la parte inferior de la apertura del tablero.

Continúe ensamble del kit

Provisión de radio ISO DIN con cavidad:

1. Posicione los soportes de montaje del radio en la apertura del sub tablero y sujete con los (2) tornillos Phillips retirados al desensamblar. (Figura A)
2. Una los (4) ganchos de panel a la moldura del radio. (Figura B)
3. Monte la cavidad en los soportes del radio con los (2) tornillos #8 de 3/8" suministrados. Nota: Los pins de los soportes se alinearán con el orificio de montaje delantero de la cavidad. (Figura C)

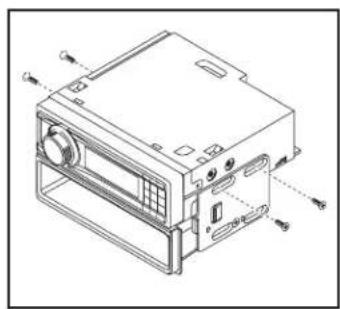

1. Coloque el ensamble del soporte/ la cavidad del radio en el radio de mercado secundario usando los tornillos suministrados con el radio o los (4) tornillos Phillips suministrados. Nota: Los tornillos no deben sobresalir de la ranura en los soportes del radio, dado que habrá interferencia con el soporte de montaje al deslizar el radio en los soportes de montaje. (Figura D)
2. Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
3. Deslice el ensamble de radio de mercado secundario/cavidad en la apertura del radio entre los soportes de montaje del radio hasta que entre con un chasquido en la apertura. (Figura E)
4. Coloque a presión el panel de la moldura del radio en la apertura alrededor del radio de mercado secundario.
