MANUAL DE USUARIO 99-7356B Metra
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-73568
• Provisión de radio ISO DIN
- Pintura negro mate
• A) Panel de moldura para radio • B) Soportes • C) Cavidad • D) (6) tornillos Phillips #8 de 3/8"
A
E
C
D
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Adaptador de antena: • no se requiere
Indice
Desmontaje del tablero
- Kia Forte 2014 y mas....2
Ensamble del kit
- Provisión de radio ISO DIN con cavidad.... 3
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles
- Destornillador Phillips
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.
Nota: Remitase a las instrucciones incluidas con el radio de posventa.
99-73568
Desmontaje del tablero
- Suelte a presión y quite la moldura pequeña de abajo de los controles del clima, luego quite un tornillo Phillips del panel de la moldura del radio. (Figura A)
- Suelte a presión y quite el panel de la moldura del radio. (Figura B)
- Quite los ganchos del radio de fábrica y guárdelos para ensamblar el kit.
- Desenrosque el botón de las luces intermitentes de fábrica y guárdelo para ensamblar el kit.
- Quite cuatro tornillos Phillips para quitar el radio de fábrica.
Continuará la preparación del kit
Provisión de radio ISO DIN

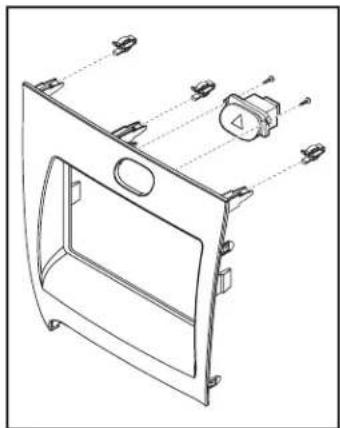

- Coloque los ganchos del panel de fábrica en la carcasa del radio (Figura A)
- Coloque el botón de las luces intermitentes de fábrica en el panel de la moldura del radio con (2) de los tornillos #8 x 3/8" incluidos. (Figura A)

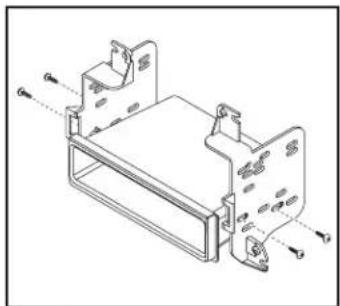

- Coloque la cavidad en los soportes del radio con (4) de los tornillos #8 x 3/8" incluidos. (Figura B)
- Deslice el radio en el conjunto de los soportes/cavidad y sujételo con los tornillos suministrados con el radio. (Figura C)
- Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe la unidad para verificar que funcione correctamente.
- Ponga a presión el panel de la moldura del radio sobre el nuevo radio y vuelva a armar el tablero al revés de como lo desarmó.
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-73568
EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
