MANUAL DE USUARIO 99-7355B Metra

• Provisión de radio ISO DIN con cavidad
• Pintura negro mate

COMPONENTES DEL KIT

• A) Panel de moldura de radio • B) Soportes de radio • C) Cavedad • D) (4) Tornillos Phillips #8 x 3/8" • E) (2) Tornillos Phillips #6 x 3/8"

AB

Desmontaje del tablero 2

Ensamble del kit ....3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cableado: 70-7304 • AX-HYKIA1-SWC y AX-HYKIA-SPDIF (para modelos amplificados) Adaptador de antena: No se requiere Interfaz de control en volante Axxess: ASWC-1

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

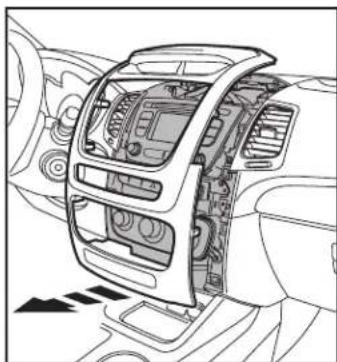

1. Utilizando herramientas blandas para el panel, desenganche y quite el panel del tablero central que rodea el radio, desconectando los armeses necesarios. (Figura A)
2. Quite los (2) tornillos Phillips que aseguran las ventilas de aire acondicionado que rodean la radio de fábrica, luego retire las rejillas de ventilación. (Figura B, C)

1. Quite los (4) tornillos que sostienen el radio. Deslice el radio hacia afuera, luego desconecte y retire la radio. (Figura D)

Continúe con el Ensamble del Kit

1. Asegure los soportes de radio a la cavidad utilizando los (4) tornillos Phillips #8 3/8" suministrados. (Figura A)

2. Asegure el ensamble de soporte/cavidad al panel de moldura de radio usando los (2) tornillos Phillips #6 x 3/8" provistos. (Figure B)

3. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.

4. Deslice el radio hacia adentro del ensamble del soporte/cavidad y después sujételo usando los tornillos suministrados con el radio. (Figura C)

5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.

6. Asegure el ensamble de la radio al tablero usando los tornillos de fábrica, luego vuelva a montar el tablero en orden inverso al del desmontaje para completar la instalación.

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos

con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
