MANUAL DE USUARIO 99-7619 Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7619

APLICACIONES

Nissan Frontier (todos los modelos SL y modelos SV y SE con comodidad y conveniencia paquete)

Titan (excluidos los modelos S) Xterra 2013-y mas (excluidos los modelos X)

99-7619

• Provisión de radio ISO DIN con cavidad
• ABS texturizado

COMPONENTES DEL KIT

• A) Soportes del panel de moldura • B) Panel de moldura para radio • C) Cavidad • D) (4) tornillos Phillips #8 de 3/8"

A

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Arnés 70-7552 para Nissan 2010 y más recientes

Adaptador de antena: • Adaptador de antena 40-NI12 para Nissan 2010 y más recientes

Indice

Desmontaje del tablero

• Nissan Titan 2013 y mas .... 2
• Nissan Frontier, Xterra 2013 y mas .... 2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave para dados

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

99-7619

Desmontaje del tablero

Nissan Titan 2013 y mas

1. Desenganche todo el panel del tablero, incluyendo los controles del clima. Desconecte y quite el panel. (Figura A)
2. Quite los (4) tornillos Phillips que sujetan el radio. Desconecte y quite el chasis. (Figura B)

1. Desenganche y quite el panel de moldura de arriba del radio y los controles del clima. (Figura A)
2. Quite el tornillo Phillips (1) de debajo del panel y los (2) tornillos Phillips que sujetan los soportes del radio al sub tablero. (Figura B)
3. Desenganche y quite todo el panel, incluyendo los controles del clima y el radio de fábrica.
4. Quite los (4) tornillos Torx que sujetan el radio al panel de la moldura. (Figura C, D) Continue to kit assembly

1. Corte y quite el área sombreada de los soportes para la Frontier y Xterra 2013 y más recientes. (Figura A
2. Corte y quite el área sombreada de los soportes para la Titan 2013 y más recientes. (Figura A

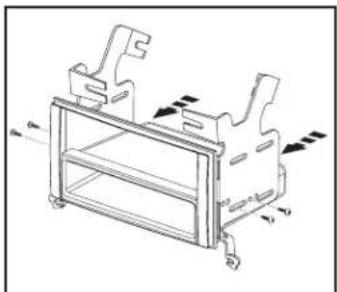

Provisiones de unidad central ISO DIN.

1. Enganche los soportes en el panel de la moldura del radio. (Figura B)
2. Monte la cavidad en los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura C)
3. Deslice el radio en el ensamble de los soportes del radio/cavidad y sujételo con los tornillos suministrados con el radio.

Configuración del soporte de Frontier/Xterra muestra

(Figura B)

1. Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
2. Para la Titan, monte el nuevo ensemble de radio en el tablero; para la Frontier y la Xterra, monte el nuevo ensemble de radio en el panel del tablero de fábrica. Vuelva a armar el tablero al revés de como lo desarmó.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7619
