MANUAL DE USUARIO 99-8243B Metra
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-82438
APLICACIONES
Toyota Prius V 2012 y mas 99-8243B
CARACTERÍSTICAS DEL KIT
- Provisión de radio ISO DIN con cavidad
- Pintura negro mate
• A) Panel de moldura para carcasa de radio • B) Soportes • C) Cavidad
• D) (4) tornillos Phillips de cabeza segmentada #8 x 3/8"
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • Arnés 70-1761 o interfase de sonido premium TYTO-02
Adaptador de antena: • 40-LX11
Indice
Desmontaje del tablero
- Toyota Prius V 2012 y mas .... 2
Ensamble del kit
- Provisión de radio ISO DIN con cavidad.... 3
HERRAMIENTAS REQUERIDAS
- Herramienta para quitar paneles
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.
Nota: Remitase a las instrucciones incluidas con el radio de posventa.
99-8243B
Desmontaje del tablero

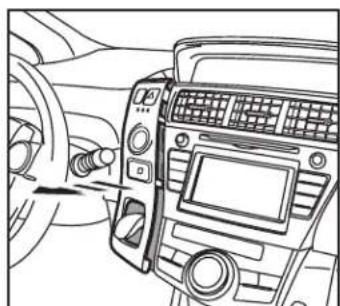

- Desenganche y quite el panel de la palanca de velocidades. (Figura A)

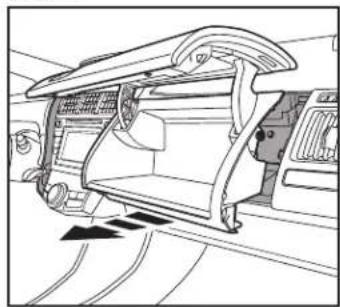

- Abra la guantera, luego suelte a presión y quite la caja y la puerta como una unidad. (Figura B)
- Suelte a presión las rejillas de la parte superior del radio de fábrica. (Figura C)
- Retire los cuatro pernos de 10 mm para quitar el radio de fábrica. (Figura D)
Continúe kit de montaje
Provisiones de unidad central ISO DIN.

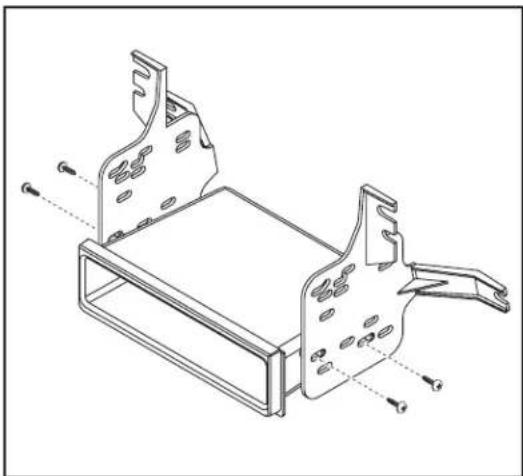

- Monte el bolsillo en los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura A)
- Deslice el radio en los soportes del radio y sujételo con los tornillos suministrados con el radio. (Figura B)
- Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
- Monte el nuevo ensamble de radio en el tablero.
- Ponga a presión el panel de la moldura del radio sobre el nuevo radio y vuelva a armar el tablero al revés de como lo desarmó. (Lo mejor es conectar el ensamble de la rejilla de fábrica al panel de la moldura de la carcasa del radio antes de la instalación).
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-82438
EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicas móviles más reconocida y respetada de nuestra industria. Registresa en www.installarinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
