MANUAL DE USUARIO HDTV-17 T2 Grunkel

Este símbolo indica que en este aparato hay voltajes peligrosos que constituyen un riesgo de descarga

Este símbolo indica que en la documentación proporcionada con este dispositivo hay instrucciones es de funcionamiento y mantenimiento.

Este símbolo indica que este aparato cuenta con doble aislamiento entre la tensión de suministro de red es accesibles del aparato. Al proceder al mantenimiento utilice únicamente piezas compatibles.

IMPORTANTES CONSIGNAS DE SEGURIDAD

ATENCIÓN NO ABRIR: RIESGO DE DESCARGA ELÉCTRICA

PARA EVITAR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRAR LA TAPA NI UTILIZAR PIEZAS NO ORIGINALES DEL APARATO. DIRÍJASE ÚNICAMENTE A PERSONAL TÉCNICO CUALIFICADO.

Este símbolo indica "Peligro: voltaje" en el interior del producto, que presenta riesgo de descarga eléctrica u otros daños.

Este símbolo indica que con el producto se proporcionan importantes instrucciones.

Para conectar el aparato a la red es necesario un adaptador de corriente, el cual deberá estar alejado de cualquier fuente de goteo o de salpicaduras, así como lejos de cualquier recipiente de líquido.

Introducción

Este Manual del Usuario está destinado a guiarle en la utilización y funcionamiento de su receptor terrestre digital de alta definición DVB-T2.

Es posible que tenga que introducir la contraseña cuando modifique algunas opciones del aparato. La contraseña predeterminada es "000000".

Principales funciones y características

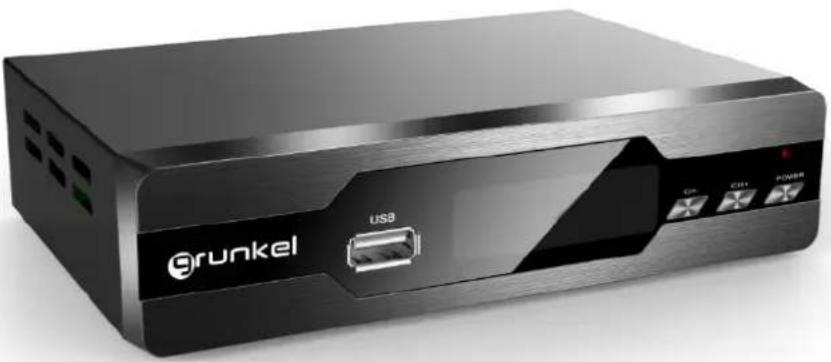

Este producto es un receptor terrestre de TV de alta definición y alto rendimiento, que satisface enteramente las especificaciones y requisitos DVB-T2 FTA. Proporciona al usuario señales digitales terrestres de TV y radio emitidas en definición estándar o en alta definición.

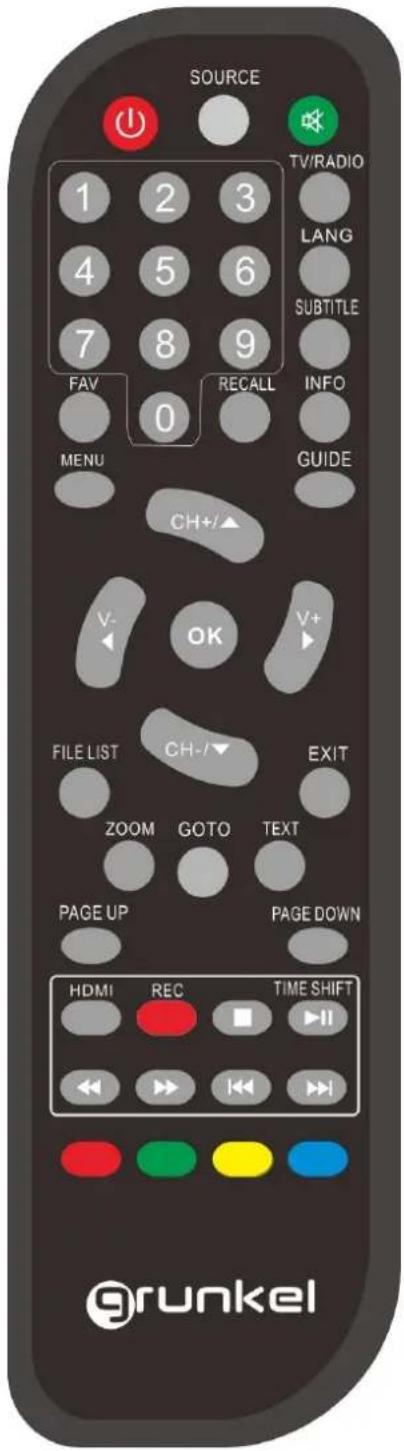

Mando a distancia

Imagen Tecla Función
	MUTE Para desactivar el sonido
	POWER Para conectar/desconectar el aparato
	0.....9	Botones con las cifras de 0 hasta 9 para seleccionar el n° de un canal determinado
	SOURCE Para acceder al menú multimedia
	GOTO	Para ir a una canción o momento determinado de la reproducción multimedia
	HDMI	Para cambiar la definición de la salida HDMI (High Definition Multimedia Interface)
	RECALL	Para volver al último canal mientras se visualiza la TV digital o se escucha la radio
	TV/RADIO	Pulsar TV/R para pasar desde la TV a la radio o al revés
	RED (Rojo) Tecla de función
	GREEN (Verde) Tecla de función
	YELLOW (Amarillo)	Tecla de función
	BLUE (Azul) Tecla de función
	MENU	Para mostrar el menú. Al pulsarla de nuevo, se sale del menú actual
	EXIT Para volver al menú anterior sin memorizarlo
	INFO.	Pulsar para mostrar la barra de información cuando esté viendo la televisión normal.
	GUIDE Visite programación de TV
	VOL+ / - Ajustar volumen
	CH - / CH + Seleccionar anterior / siguiente canal
	▲▼◀▶ &OK	Teclas de navegación para desplazar hacía arriba-abajo- derecha – izquierda y para confirmar OK
	OK Introducir canal / lista de favoritos
	PREV/NEXT (Anterior/Siguiente)	Para desplazarse en un listado, o para ir a la canción anterior o siguiente
	FAV(oritos) Para mostrar los canales favoritos
	ZOOM	(1) Para activar o desactivar el zoom(2) Para pasar al “Modo Diario” (Página de“Guía”)(3) Para activar o desactivar un programa bloqueado en un menú de gestión de canales
	REC (Grabar)	Para grabar el programa actual durante la visualización de canales TV
	STOP	Para detener la grabación de un programa o para detener la visualización de un programa PVR (Grabación personal de vídeo)
	TEXT	Teletexto
	FILELIST Para ir al listado de archivos grabados
	F.R./F.F	Para retroceder o avanzar rápidamente. Diferentes velocidades posibles
	SUBTITLE	Para pasar de unos subtítulos a otros

grunkel

	LANG Para seleccionar la canción y modo de audio
	PageUP/ Page Down	Para pasar a la página anterior/siguiente en todo el listado TV
	TIMESHIFT	En modo de funcionamiento diferido, pulsar la tecla para detener el estado diferido; Pulsar la tecla para pasar al estado de reproducción diferido; Pulsar la tecla para salir del modo de estado diferido; pulsar “Info” para obtener más información

Observación: Al conectar un disco duro externo, éste deberá tener su propia fuente de alimentación.

Instalación de la pilas

Retirar la cubierta del compartimento de las pilas, en la parte trasera del mando a distancia, y colocar en el compartimento 2 pilas tipo AAA.

Al instalar las pilas, asegurarse de respetar la polaridad indicada en el compartimento.

Utilización del mando a distancia

1. Abrir la tapa

Búsqueda automática de canales

1) Pulsar la tecla MENU del mando a distancia para acceder al menú principal.
2) Se resaltará "DIGITAL TV". Pulsar OK.
3) Seleccionar la opción INSTALLATION y pulsar OK.
4) Seleccionar AUTO SEARCH (BÚSQUEDA AUTOMÁTICA) y pulsar OK.
5) Comenzará entonces la búsqueda de canales.
6) Finalizada la búsqueda, la pantalla se cerrará y se pasará al modo TV.

Búsqueda manual de canales

1) Pulsar la tecla MENU del mando a distancia para acceder al menú principal.
2) Se resaltará la búsqueda manual. Pulsar OK.
3) Seleccionar la opción INSTALLATION y pulsar OK.
4) Seleccionar MANUAL SEARCH (BÚSQUEDA MANUAL) y pulsar OK.
5) Utilizando “ ” se puede navegar entre los canales. Pulsar OK para guardar el canal de TV o radio deseado.

Gestor de canales

Clasificación de los canales

• Pulsar la tecla MENU del mando a distancia.
• Se resaltará el programa. Pulsar OK.
• Seleccionar la opción SORT y pulsar OK.
• A continuación, seleccionar la opción CHANNEL SORTING (Clasificación de Canales) y pulsar OK.
• Para clasificar los canales existen las siguientes opciones:
  Por "LCN", por "Onid", por "Service name" (Nombre de Servicio), por "Service ID" (Identificación de Servicio).

- Utilizar “ ” para i pasando entre ambas ventanas y hacer la selección.

Edición de canales

Introducir la contraseña "000000" para acceder a la Edición de Programas.

- Esta opción posibilita modificar los parámetros de emisión de canales. Generalmente no es necesaria ninguna modificación. La empresa GRUNKEL recomienda no realizar ninguna modificación salvo si se es un utilizador avanzado. Las modificaciones incorrectas pueden derivar en una falta de recepción.

Borrado de canales

- Esta opción posibilita borrar un canal que previamente ha sido guardado. Selecionar DELETE a Channel (Borrar un Canal) y pulsar OK para confirmar.

Tecla Sub(títulos)

Algunos programas permiten la visualización de subtítulos multilingües. Al pulsar la tecla SUBTITLE, en la ventana de información de subtítulos se mostrarán todos los idiomas de subtitulado disponibles. A continuación se muestra el aspecto de la pantalla. Seguir la información de ayuda en las ventanas de subtitulado para seleccionar cuál es el deseado.

HDMI (High Definition Multimedia Interface)

Es posible cambiar la salida HDMI (definición de la imagen), existiendo las siguientes opciones: 576i / 576p / 720p / 1080i / 1080p

grunkel

Guía electrónica de programas

Pulsar la tecla GUIDE para mostrar la "Guía electrónica de programas" semanal. La Guía le ayudará a elegir cuándo comenzar la programación, así como un resumen de los programas.

Listado de canales de TV y de radio

Pulsar la tecla ENTER para que se muestren todos los canales de TV o de radio. Seguir la información de ayuda en la parte inferior de la ventana para seleccionar los canales deseados.

Canales favoritos

En la ventana de edición de canales es posible añadir canales a la lista de canales favoritos. Pulsar FAV(ORITOS) para que se muestre su listado de canales favoritos.

Control parental

Para restringir el acceso a canales determinados:

• Acceder a "System Parental Guidance" (Control Parental).
• Seleccionar "System Parental Guidance" y pulsar OK.
• El sistema pedirá cuál es la contraseña más reciente (Predeterminada: 000000)
• Introducir una nueva contraseña, y volver a introducirla para confirmar.
• Seleccione entre "Off" o selección un edad entre 4 hasta 18 para la restricción.

Para bloquear el acceso a un canal, acceder al organizador de canales y utilizar la tecla LOCK para bloquear el canal. El sistema pedirá de nuevo la introducción de la contraseña.

Actualización del software

• Pulsar la tecla MENU del mando a distancia.
• Pulsar para seleccionar el sistema.
• Seleccionar SOFTWARE UPGRADE (Actualización de Software) y pulsar OK.
• Seleccionar UPDATE FROM USB (Actualizar desde USB).
• Seleccionar dónde almacenar el nuevo software.
• Seleccionar el archivo deseado y pulsar OK.
  Nota: Restaurar los valores de fábrica una vez completada la actualización.

Valores de fábrica

Para restablecer los valores predeterminados de su receptor digital HDTV-17T2:

-Pulsar la tecla MENU del mando a distancia.
-Pulsar para seleccionar el sistema. Pulsar OK.
-Seleccionar FACTORY DEFAULT (Valores de Fábrica) y pulsar OK.
-Se mostrará YES-NO.
-Pulse YES si desea restaurar los valores de fábrica, de lo contrario pulse NO.

Función PVR (Grabación personal de vídeo)

Gracias a la función FILELIST (Listado de archivos) es posible grabar un programa preferido y reproducirlo. Existen las funciones “Grabación instantánea”, “Grabación GUIDE (Grabación electrónica de programas)” y “Grabación Timer”.

Grabación instantánea

grunkel

Pulse REC (Grabar) para iniciar la "Grabación instantánea" durante la visualización de la TV y el símbolo de grabación se mostrará en la parte superior izquierda de la pantalla. Pulse INFO(RMACIÓN) para obtener más información acerca de la grabación instantánea. Pulse STOP para detener la "Grabación instantánea".

Modo diferido

1) Pulse la tecla para acceder al modo TIMESHIFT (Diferido). En modo diferido es posible visualizar un programa mientras se graba.
2) El estado "TIMESHIFT" se mostrará en la esquina superior derecha de la pantalla,
3) En modo Diferido, al pulsar "STOP" se saldrá de dicho modo.

Función despertador con grabación "Timer"

Si se desea que un canal se reproduzca o se grabe en un momento determinado, se utiliza la función "Timer Manual".

- Ir a la ventana GUIDE (Guía electrónica de programas) y pulsar la tecla INFO para acceder a la ventana de programación. Esta función proporcionará un listado cronológico para añadir, visualizar, editar y borrar.

En el menú "Timer Add", el sistema mostrará los siguientes elementos:

Tipo de canal: Selección del temporizador para TV o radio

N° de canal: Especifica el canal a grabar

Nombre del canal: Una vez determinado el número del canal fijado, se mostrará el nombre del canal

Fecha de inicio: Especifica la fecha del temporizador

Hora de inicio: Especifica la hora de inicio del temporizador

Hora de finalización: Especifica la hora de finalización del temporizador

Repetir: Especifica la frecuencia de activación del temporizador, siendo posible estas opciones:

• Una vez – El temporizador se activará sólo una vez.
• Diariamente – El temporizador se activará una vez al día a la hora especificada.
• Semanalmente – El temporizador se activará cada semana a la hora especificada.

Modo: Especificación del modo que el usuario desea durante el período de configuración.

-Reproducción de programas grabados

Pulsar la tecla FILELIST (Listado de archivos) para mostrar el programa grabado. Guiarse por la información de ayuda para pre visualizar y reproducir el programa grabado y editar el programa grabado.

Reproductor multimedia

Este receptor terrestre de TV digital cuenta con una función denominada "Reproductor multimedia". Pulsar la tecla DEV. LIST para que se muestre la ventana del Reproductor Multimedia. En el Reproductor Multimedia pueden mostrarse su foto, música o película preferidas. A continuación se enumeran los formatos compatibles: El sistema de archivos FAT, FAT32. NTFS

Reproductor Archivo compatible
Fotos JPEG, BMP, PNG
Música mp3, *.aac
Películas	*.avi, *.mpg, *.dat, *.vob, *.mov, *.mkv, .ts

Especificaciones

Receptor de radio

Conector de entrada IEC 16902. hembra

Rango de frecuencias de entrada	VHF&UHF
N° de entradas RF 1
Impedancia de entrada	75 ohmios
Conector de salida RF	(bypass) IEC 169-2 macho
Rango bucle 177.5-866MHz

Demodulación

Standard ETSI EN300 744

Modos de intervalos de 1/4,19/256,1/8,19/128,1/16,1/32,1/128 guarda

Rango de modos FEC 1/2,3/5,2/3,3/4,4/5,5/6 Automático

Modo 1K,2K,4k,8k,16k,32k

Demodulación QPSK, 16QAM, 64QAM, 256QAM,

Anchura de banda del 7 y 8 MHz canal

Decodificador de vídeo

Standard ISO/IEC 13818-2 e ISO/IEC 14496-10

Trama de transporte ISO/IEC 13818-1

Decodificación de vídeo		MPEG-2 SD/HD (MP@ML y MP@HL), MPEG-4 H.264/AVC SD/HD JPEG,BMP,PNG, AVI, VOB, MOV, MKV
Formatos visualización pantalla	de	4:3, 16:9

Decodificador de audio

Standard ISO/IEC13818-3 TR1011154

Decodificación de audio MPEG-1 y MPEG-2 Layer I & II, Dolby Digital Audio, y Audio Digital HE-AAC

Dolby Digital (AC-3) Combinación down-mixing estéreo a salidas de audio analógicas y digitales (HDMI incluida).

Para salidas digitales, L-PCM estéreo proporcionado

Subtítulos y teletexto

Subtítulos	Subtítulos DVB
Teletexto	TELETEXTO EBU

Accesorios

Mando a distancia 1 pcs

Baterias 2 x AAA, typ R03

Manual de 1 pcs instrucciones

Alimentación

Fuente de AC 100-240V\~50/60Hz alimentación

Consumo < 6W

Consumo en modo < 0.5W espera

Eliminación respetuosa con el medioambiente

ADVERTENCIAS PARA LA ELIMINACION CORRECTA DEL PRODUCTO SEGÚN ESTABLECE LA DIRECTIVA EUROPA 2002/96/CE

¡Contribuya a la protección del medioambiente!

Este símbolo indica que este producto no debe tratarse como residuo doméstico normal y debe ser reciclado.

isten normativas locales sobre protección medioambiental. Para deshacerse de un aparato inservible, se a los puntos de reciclaje de residuos.

desea deshacerse de este aparato, ¡no lo deseche en la basura como un producto cualquiera!

- La presencia de sustancias peligrosas en los equipos eléctricos y electrónicos puede conllevar consecuencias medioambientales negativas así como en la salud de las personas cuando se desechan dichos aparatos.

- Por lo tanto, finalizada la vida de funcionamiento del producto, no deberá desecharse junto con productos no reciclables. Los equipos eléctricos y electrónicos usados habrán de desecharse separadamente en conformidad con la legislación en materia de adecuado tratamiento, recuperación de residuos y reciclaje de dichos equipos usados.

• Tanto distribuidores como las autoridades locales han concebido procedimientos especiales para la recogida y reciclaje de este producto (para más información, póngase en contacto con sus autoridades locales). Es muy importante que usted haga uso de los sistemas de recogida y reciclaje selectivos de residuos, sistemas ideados por las autoridades locales.
• Si el aparato eléctrico o electrónico que va a desechar contiene pilas, baterías o acumuladores, deshágase de ellos separadamente en conformidad con las normativas locales.
• Deshacerse correctamente de este producto supone contribuir al tratamiento, recuperación y reciclaje adecuados de residuos, evitando así potenciales efectos negativos medioambientales y en la salud humana, que pueden darse por un tratamiento inadecuado de los residuos.
  . Al final de su vida útil, el producto no debe eliminarse junto a los desechos urbanos. Puede entregarse a centros específicos de recogida diferenciada dispuestos por las administraciones municipales, o a distribuidores que facilitan este servicio. Eliminar por separado un aparato eléctrico significa evitar posibles consecuencias negativas para el medio ambiente y la salud derivadas de una eliminación inadecuada y permite reciclar los materiales que lo componen, obteniendo así un ahorro importante de energía y recursos.

Para subrayar la obligación de eliminar por separado los aparatos eléctricos, en el producto aparece un contenedor de basura móvil tachado. Una vez que quiera deshacerse de este u otro aparato eléctrico, no lo deposite en el contenedor de basura. Avise al servicio de recogida de su municipio para que sea recogido y tratado de la forma correspondiente, siguiendo las instrucciones de protección al medio ambiente

CE RoHS

grunkel

ATENCION: Características, especificaciones y accesorios, mencionados en este manual pueden variar sin previo aviso, según disposición del fabricante.

ATENCION: Este manual es fiel reproducción en cuanto a características, funcionamiento y cosmética del producto que usted ha adquirido salvo error de imprenta o tipográfico.

PRECAUCION: Por su seguridad, para reducir el riesgo de cortocircuito eléctrico, no abra ni quite las piezas interiores del producto. No haga ningún desmontaje del aparato. Entregue el producto para su reparación al servicio técnico oficial. En caso que este presente algún síntoma de manipulación ajena al servicio técnico oficial el aparato quedaría fuera de garantía

"Para dar cumplimiento a la Norma UNE EN-60065, indicamos que si el cable flexible se daña, únicamente puede ser sustituido por el servicio técnico autorizado"

IMPORTADO POR: CIF: B-41241381

SERVICIO POSTVENTA DE ELECTRONICA S.L. emite el presente documento como garantía de calidad del producto que ha adquirido en los términos legalmente establecidos durante un periodo de dos años a partir de la fecha de la compra, por lo que se recomienda guardar el ticket o factura de compra original.

Esta garantía cubre la reparación de aparato por cualquier fallo causado por defectos de fabricación. No cubre las deficiencias o desperfectos ocasionados por negligencias, golpes, mal uso o manipulaciones indebidas, tensión o instalación incorrecta efectuada por instaladores ajenos al Servicio Técnico autorizado o por un Servicio Técnico No Autorizado. Tampoco cubre materiales sometidos a desgaste por su uso normal.

Ante incidencias que justifiquen el uso de esta garantía, se optará por la reparación, en los términos legalmente establecidos.

Esta garantía quedará invalidada:

Si no se presenta el ticket o factura de compra original del aparato
Si se modifican, alteran o sustituyen alguno de los datos de la misma, del justificante o ticket de compras.
Si se manipulan o reparan tanto, el número o modelo, el número de serie o el propio aparato garantizado sin conocimiento del Servicio Técnico autorizado.
Si carece de la firma o sello del establecimiento donde se ha adquirido.

Ante cualquier incidencia que pudiera surgir, podrá dirigirse al establecimiento donde lo ha adquirido o al Servicio Técnico oficial llamando al número que se menciona a continuación.

Atención al Cliente:

Tfno: 902 110 909

e-mail: [e-mail]

TARJETA DE CONTROL PARA EL CLIENTE

Marca	No. de serie
Modelo	Fecha de compra
Género adquirido en

Firma del distribuidor

TARJETA DE CONTROL PARA REMITIR POR CORREO

Marca No.de serie

Modelo____Fecha de compra____

Nombre del comprador

Dirección

Población Provincia

Teléfono Adquirido en

Firma del distribuidor

Firma del usuario

grunkel

IMPORTANTE: Rellene todos los datos antes de enviarla

grunkel

USER MANUAL

HDTV-17T2
