MANUAL DE USUARIO JGP321EJWH GE

Instrucciones de seguridad ... 2-5

Instrucciones de operación

Batería de cocina 7

Para encender un quemador ..... 6

Tamaño de la llama ..... 6

Cuidado y limpieza

Estufa elevable ....8

Quemadores....10

Perillas de control .....9

Regulación del aire .....11

Instrucciones

de instalación .....12-24

Solucionar problemas .....25

Apoyo al consumidor

Apoyo al consumidor .....32

Garantía .....31

Escriba aquí el número de modelo y los números de serie:

No. de modelo

No. de serie

Estos números se encuentran en una etiqueta en la caja de los quemadores debajo de la estufa de cubierta.

Manual del propietario e Instrucciones de instalación

JGP321—Gas Natural

JGP319—LP

INFORMACIÓN DE SEGURIDAD IMPORTANTE. LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

AVISO IMPORTANTE DE SEGURIDAD

La ley de Tóxicos y Agua Potable Segura de California exige al gobernador de California publicar una lista de las sustancias conocidas en el estado que causen cáncer, defectos de nacimiento u otros daños y exige a las empresas que alerten a los clientes sobre la exposición potencial a dichas sustancias.

Los aparatos de gas pueden causar una exposición menor a cuatro de estas sustancias, a saber; benceno, monóxido de carbono, formaldehído y hollín, causadas principalmente por la combustión incompleta de gas natural o combustibles licuados de petróleo (LP). Los quemadores correctamente ajustados, que se identifican por el color azuloso de la llama en vez del color amarillo, minimizarán la combustión incompleta. Se puede minimizar la exposición a estas sustancias ventilando con una ventana abierta o usando un ventilador o una campana.

ADVERTENCIA: Si no se sigue exactamente la información de este manual, puede ocurrir un incendio o una explosión que cause daños a la propiedad, lesiones personales o la muerte.

- No almacene ni use gasolina u otros vapores y líquidos inflamables cerca de éste o de cualquier otro aparato.

- QUE HACER SI PERCIBE OLOR A GAS

■No trate de encender ningún aparato.

■No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.

■Llame inmediatamente a su abastecedor de gas del teléfono de su vecino. Siga las instrucciones del abastecedor de gas.

■Si no puede comunicarse con su abastecedor de gas, llame al cuerpo de bomberos.

- La instalación y el servicio deben ser efectuados por un instalador calificado, la agencia de servicio o el abastecedor de gas.

DESIGN CERTIFIED®

Por su seguridad, la información contenida en este manual debe seguirse para minimizar el riesgo de incendio, explosión, descarga eléctrica, o para evitar daños a la propiedad, lesiones personales o pérdida de vida.

PRECAUCIONES DE SEGURIDAD

Cuando reciba su estufa, pídale al técnico que le muestre la localización de la llave de paso y cómo se cierra en caso de necesidad.

■Su estufa deberá ser instalada y conectada a tierra correctamente por un técnico calificado, de acuerdo a las Instrucciones de instalación. Cualquier ajuste o servicio deberán realizarlo únicamente técnicos calificados en instalación o servicio de estufas de gas.
■No trate de reparar o reemplazar cualquier parte de su estufa a menos que se recomiende en forma específica en este instructivo. Cualquier otro tipo de servicio deberá confiársele a un técnico calificado.
■Si la estufa está ubicada cerca de una ventana, no coloque cortinas largas que podrían rozar los quemadores y provocar un incendio.
■Conecte su estufa únicamente a una toma de corriente de 120 voltios que esté conectada a tierra. No quite la pata de conexión a tierra de la clavija. Si tiene alguna duda sobre el sistema eléctrico redondeada de conexión a tierra de su casa, es su responsabilidad y obligación personal cambiar la toma de corriente que no esté conectada a tierra por una toma de corriente adecuada para tres pates que esté conectada a tierra de acuerdo con los requerimientos del Código Eléctrico Nacional. No utilice un cable de extensión para este aparato.
■Permita que las parrillas de los quemadores y otras superficies se enfríen antes de tocarlas o dejarlas donde los niños las puedan alcanzar.
■Asegúrese de quitar todo el material de empaque de la estufa antes de utilizarla para evitar riesgos de incendio o lesiones por fuego o humo en caso de que se incendie el material de empaque.
■No deje a los niños solos o sin atención si la estufa se encuentra caliente o funcionando. Podrían quemarse gravemente.

■No permita que nadie se suba, se pare o se cuegue de la estufa.
Asegúrese de que su estufa sea ajustada por un técnico de servicio calificado o un técnico calificado en la instalación para el tipo de gas de natural o L.P. Su estufa se puede convertir para usarse con ambos tipos de gas. Consulte las instrucciones de conversión a gas LP adjuntas con su estufa. El modelo JGP319 viene adaptado desde la fábrica para el funcionamiento con gas L.P.

ADVERTENCIA: Este kit de conversión debe ser instalado por un técnico de servicio calificado de acuerdo a las instrucciones del fabricante y todos los códigos y requisitos de la agencia competente. El incumplimiento de estas instrucciones podría resultar en lesiones graves o daños a la propiedad. La agencia calificada que realice este trabajo asume la responsabilidad de la conversión.

■PRECAUCIÓN: No deberán guardarse objetos que puedan ser de interés para los niños en los gabinetes que se encuentran sobre la cubierta. Los niños que se suban a la estufa para alcanzar algún artículo pueden lesionarse gravemente.

■Siempre mantenga los utensilios de madera y plástico y los alimentos enlatados a una distancia segura de la estufa.
■Siempre mantenga los revestimientos de paredes o los cortinas a una distancia segura de la estufa.
No lleve nunca prendas sueltas o colgantes al usar el aparato. Tenga cuidado al tomar los artículos guardados en los armarios sobre la estufa. Los materiales inflamables se podrían encender si tuvieran contacto con llamas o superficies calientes del horno y podrían causar quemaduras graves.

INFORMACIÓN DE SEGURIDAD IMPORTANTE. LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

ADVERTENCIA!

Por su seguridad, la información contenida en este manual debe seguirse para minimizar el riesgo de incendio, explosión, descarga eléctrica, o para evitar daños a la propiedad, lesiones personales o pérdida de vida.

PRECAUCIONES DE SEGURIDAD

■Enseñe a los niños a no jugar con los controles o cualquier otra parte de la estufa.
■Por su seguridad, nunca utilice este aparato para calentar la habitación.
Siempre mantenga las toallas y los paños para platos, los agarradores de ollas y otros elementos de tela a una distancia segura de la estufa.
■No guarde materiales inflamables cerca de la estufa.
■No guarde o utilice gasolina u otros vapores o líquidos inflamables cerca de éste u otro aparato.
■No permita que se acumulen otros materiales inflamables o grasa en o cerca de la estufa.
■No opere el quemador sin todas las partes en su lugar.
■No limpie la estufa con líquidos inflamables o volátiles.

■No limpie la estufa cuando la esté utilizando.
Nunca limpie la superficie de la estufa cuando esté caliente. Algunjos limpiadores producen gases nocivos y los paños húmedos pueden causar quemaduras por vapor si se usan en una superficie caliente.
■Nunca use la estufa como una tabla de cortar.
No use agua para fuegos iniciados por grasa. Nunca toque una sartén en llamas. Apague los controles. Ahogue una sartén en llamas sobre un quemador cubriendo completamente la sartén con una tapa que ajuste bien, una bandeja de hornear o una charola plana. Use un extintor de fuegos de sustancia química seca de multiuso o de tipo espuma.
La grasa en llamas por fuera de una sartén se puede extinguir cubriéndola con bicarbonato de sodio, o si está disponible, usando un extintor de fuegos de sustancia química seca de multiuso o de tipo espuma.

COCINE MUY BIEN TODAS LAS CARNES Y AVES...

Cocine muy bien todas las carnes, incluyendo las carnes de aves; las carnes de res, por ejemplo, deben cocinarse a una temperatura INTERNA de por lo menos 160°F y las carnes de aves deben cocinarse a una temperatura INTERNA de por lo menos 180°F. Por lo general, cocinar a estas temperaturas protege contra las enfermedades que se transmiten a través de los alimentos.

QUEMADORES DE LA SUPERFICIE

Use el tamaño correcto de recipiente. Evite usar los recipientes que no son estables o se vuelcan fácilmente. Seleccione los recipientes con fondo plano bastante grandes para contener el alimento y evitar las salpicaduras y derrames. Esto ahorrará el tiempo de cocción e impedirá la acumulación peligrosa de alimentos; las salpicaduras dejadas o los derrames dejados sobre la estufa se pueden arder. Use recipientes con mangos que se pueden agarrar fácilmente y que permanecen fríos.

■ Siempre use la posición de LITE (encendido) cuando encienda los quemadores y asegúrese de que éstos hayan encendido.
■Nunca deje desatendidos los quemadores en las posiciones de llamas altas. Las salpicaduras pueden causar humo y derrames de grasa que pueden encenderse.

■Cuando vaya a usar utensilios de vidrio para la cocina, asegúrese que estén diseñados para usarlos en la estufa.
■Siempre apague los quemadores antes de quitar una cacerola.
■Vigile con atención los alimentos que se fríen en llama alta.

QUEMADORES DE LA SUPERFICIE

Use el tamaño correcto de recipiente. Evite usar los recipientes que no son estables o se vuelcan fácilmente. Seleccione los recipientes con fondo plano bastante grandes para contener el alimento y evitar las salpicaduras y derrames. Esto ahorrará el tiempo de cocción e impedirá la acumulación peligrosa de alimentos; las salpicaduras dejadas o los derrames dejados sobre la estufa se pueden arder. Use recipientes con mangos que se pueden agarrar fácilmente y que permanecen fríos.

■Utilice únicamente agarraderas secos para las ollas calientes—las telas húmedas o mojadas que se usen en superficies calientes pueden dar como resultado quemaduras por el vapor que se produce. No permita que agarraderas de ollas se acerquen mucho a las llamas encendidas cuando levante una olla. No utilice toallas o cualquier otra tela voluminosa en lugar de los agarraderas de ollas que son especiales para agarrar cosas calientes.

Para minimizar la posibilidad de quemaduras, el incendio de materiales inflamables y derrames, coloque los mangos hacia la parte de atrás sin extenderlos sobre los quemadores al lado.

■Siempre caliente la grasa lentamente y observela cuando se calienta.

■No deje ningún elementos en la estufa.

Si una combinación de aceites o grasa se usara al freir, revuelva antes de calentar o mientras la grasa se derrite lentamente.

No use una olla tipo "wok" en la estufa si ésta tiene un aro metálico que se debe colocar sobre la parrilla del quemador para soporte. Este aro actúa como una trampa de calor que puede dañar la parrilla del quemador y la cabeza del quemador. También puede causar que el quemador funcione incorrectamente. Esto puede causar un nivel de monóxido de carbono superior al permitido por los estándares actuales, resultando en un peligro para la salud.

■Los alimentos para freir deben estar tan secos como sea posible. La escarcha sobre los alimentos congelados o la humedad sobre los alimentos frescos pueden provocar que la grasa caliente burbujee y escape por los lados del recipiente.

■Use la cantidad mínima de grasa para freir con poco o bastante aceite de una manera más eficaz. Llenar el recipiente de grasa demasiado puede causar salpicaduras al añadir alimentos.

■Use un termómetro al freir con bastante aceite cuando sea posible para evitar sobrecalentar la grasa sobre el punto de humo.

■Nunca intente mover una sartén de aceite caliente, especialmente una olla de fritar en aceite. Espere hasta que éste se enfríe.

■No queme alimentos sobre la estufa. Si quema alimentos bajo la campana, encienda el ventilador.

■No deje elementos de plásticos en la estufa.

■Mantenga los elementos de plásticos a una distancia segura de los quemadores.

Si huele a gas, cierre la llave de paso del gas de la estufa y llame a un técnico de servicio especializado. Nunca utilice una llama para localizar una fuga.

Para evitar la posibilidad de una quemadura, siempre asegúrese de que los controles para todos los quemadores estén apagados y que todas las parrillas de los quemadores estén frías antes de tratar de quitarlas.

■Nunca deje frascos o latas de grasa goteando en la estufa o cerca de ésta.

■No use papel aluminio debajo de las parrillas de los quemadores. Un mal uso podría resultar en un peligro de incendio o daños a la estufa.

No cubra ni obstruya el área alrededor de las perillas de la estufa. Esta área debe mantenerse libre para que haya un funcionamiento adecuado de los quemadores y una ventilación apropiada.

■Limpie únicamente las partes que aparecen señaladas en este manual del propietario.

LEA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

Cómo usar los quemadores de la superficie.

Su modelo puede tener otras características y apariencia que las ilustradas en este manual.

OFF LO HI UFE

Asegúrese de girar la perilla de control a la posición OFF cuando termine de cocinar.

Cómo encender un quemador

Sus quemadores se encienden por ignición eléctrica, eliminando así la necesidad de pilotos permanentes con llamas que estén encendidas de manera constante.

Presione la perilla de control y hágala girar en sentido contrario al de las agujas del reloj hasta LITE (encender). Después de encender el quemador, haga girar la perilla para ajustar el tamaño de la llama. Para apagar un quemador, haga girar la perilla hacia la derecha, hasta que se detenga en la posición de OFF (apagado).

Verifique para asegurarse de que el quemador que encendió sea el que quiere usar.

En caso de una interrupción de la energía eléctrica, puede encender los quemadores con un cerillo. Acerque un cerillo encendido al quemador, y luego haga girar la perilla del quemador hasta la posición LITE (encender). Tome precauciones extremas cuando encienda los quemadores de este modo. Los quemadores que se estén usando cuando haya una interrupción de la energía eléctrica continuarán operando de manera normal.

No opere un quemador durante períodos de tiempo prolongados sin que haya un recipiente para cocinar sobre la parrilla del quemador. El acabado de la parrilla del quemador puede desportillarse si no hay una olla o una sartén que absorba el calor.

Asegúrese de que los quemadores y parrillas de los quemadores estén fríos antes de colocar la mano, una agarradera, trapos de limpieza u otros materiales sobre ellos.

Nunca permite que la llama se extienda sobre los lados del recipiente.

Cómo elegir el tamaño de la llama

Para un manejo seguro de los recipientes, nunca permita que la llama se extienda sobre los lados del recipiente.

Observe la llama, no la perilla del quemador, a medida que reduce el calor. El tamaño de la llama en un quemador de gas debe adaptarse al tipo de recipiente que esté usando.

Las llamas mayores que el fondo del recipente no resultan en un calentamiento más rápido y podría ser peligroso.

Use una olla tipo "wok" con fondo plano.

Cocinar en ollas tipo "wok"

Recomendamos que use una olla wok con fondo plano. Se encuentran disponibles en la tienda de su localidad.

No utilice ollas tipo "wok" con arillos de soporte. Si coloca el arillo sobre la parrilla del quemador, puede causar que el quemador opere de manera inadecuada produciendo niveles de monóxido de carbono superiores a los estándares actuales permitidos.

Esto puede ser peligroso para su salud. No intente utilizar tales ollas tipo “wok” sin el arillo a menos que esté utilizando el Soporte de la olla tipo “wok.” Se puede quemar gravemente si la olla tipo “wok” se vuelca.

Batería de cocina para la estufa

Aluminio: Se recomienda una batería de cocina de peso mediano ya que se calienta rápidamente y de manera uniforme. La mayoría de los alimentos se doran uniformemente en una sartén de aluminio. Use cacerolas con tapas que se ajusten perfectamente al cocinar y use una cantidad mínima de agua.

Batería de cocina esmaltada: Bajo algunas condiciones, se puede derretir el esmalte de ciertas ollas o sartenes. Siga las recomendaciones del fabricante de la batería de cocina para los métodos de cocción.

Vidrio: Existen dos tipos de recipientes de vidrio para cocinar—aquellos para usar sólo en el horno y los que se usan en la superficie de la estufa (cacerolas, cafeteras y teteras). El vidrio conduce el calor muy lentamente.

Hierro fundido: Si se calienta lentamente, la mayoría de las sartenes dará resultados satisfactorios.

Cerámica de vidrio a prueba de calor: Se puede usar ya sea en la superficie de la estufa o en el horno. Conduce el calor muy lentamente y también se enfría muy lentamente. Revise las instrucciones del fabricante de la batería de cocina para asegurarse de que se pueden usar en estufas de gas.

Acero inoxidable: Este metal por sí solo tiene propiedades caloríficas deficientes y normalmente se combina con cobre, aluminio u otros metales para una mejor distribución del calor. Normalmente, las sartenes de metales combinados funcionan satisfactoriamente si se usan con calor a nivel medio como lo recomiendan los fabricantes.

Consejos para realizar conservas caseras

Asegúrese de que el recipiente para conservas se encuentre centrado sobre el quemador.

Cerciórese de que el recipiente para conservas tenga una base plana.

A fin de prevenir quemaduras de vapor o de calor, tenga mucho cuidado al realizar conservas.

Utilice recetas y procedimientos de fuentes confiables. Ciertos fabricantes, como Ball® y Kerr®, y el Servicio de Extensión del Departamento de Agricultura de los EE.UU. los ponen a su disposición.

Se recomiendan los recipientes de conserva de base plana. La utilización de recipientes de conserva con base ondulada puede extender el tiempo necesario para alcanzar el punto de ebullición.

Cuidado y limpieza.

El cuidado y la limpieza apropiados son importantes para que su estufa le proporcione un servicio eficiente y satisfactorio. Siga las siguientes indicaciones concienzudamente al cuidarla.

Antes de limpiar cualquier parte de su estufa, cerciórese de que todos los quemadores estén apagados y DESCONECTE EL SUMINISTRO ELÉCTRICO A LA ESTUFA en la caja de fusibles o el panel cortacircuito, o hale el enchufe del cordón de electricidad de la estufa desde el tomacorriente, ubicado en la pared trasera debajo de la estufa.

Varilla de apoyo

Estufa elevable

Limpie el área debajo de la estufa frecuentemente. La acumulación de suciedad, especialmente la grasa, puede quemarse. Para facilitar la limpieza debajo de la superficie, se puede levantar la superficie y sostenerla con un brazo de seguridad. Después de limpiar debajo de la superficie con agua caliente y jabonosa, baje la superficie a su puesto normal. Tenga cuidado de no estrujarse los dedos.

Para levantar la estufa:

Cerciórese de que todos los quemadores estén apagados y que la unidad esté fría. Retire los colectores de grasa, las parrillas y las perillas de control de la estufa. Agarre la estufa por la parte frontal y levántela. Eleve la varilla de apoyo a su sitio normal y engánchelo a la ménsula en la superficie inferior de la estufa para sostener la estufa mientras la limpia. Cerciórese de afianzar la varilla de apoyo de la estufa en la trabae de enganche de la estufa.

Para bajar la estufa:

Cuidadosamente reemplace la varilla de apoyo y baje la estufa. Ejerza presión hasta colocarla en su sitio. Cerciórese de que los enganches encajen en las trabas para afianzar la estufa. Reemplace las cuatro unidades de la superficie y las perillas de control.

Cubierta de porcelana

El acabado de porcelana esmaltada es resistente, pero puede romperse debido a un mal uso.

El acabado es resistente a los ácidos. Sin embargo, cualquier tipo de alimentos ácidos que se derramen (como zumos de fruta, jitomate o vinagre) no debe dejarse mucho tiempo sobre el acabado.

Si se derraman ácidos sobre la estufa cuando está caliente, use una toalla de papel seca para limpiar de inmediato. Cuando la superficie se haya enfriado, lave con jabón y agua o con polvos limpiadores. Enjuague bien.

Para otro tipo de derrames, como son las salpicaduras de grasa, lave con jabón y agua o con polvos para limpiar una vez que la superficie esté fría. Pula con una tela seca.

Panel de control

Es una buena idea limpiar el panel de control después de cada vez que se usa la estufa. Para una limpieza más a fondo, se pueden retirar las perillas halándolas hacia fuera de sus vástagos. Lávelas con agua y jabón suave, enjuáguelas con agua limpia y séquelas con un trapo suave.

No utilice limpiadores abrasivos, limpiadores líquidos fuertes o limpiadores de hornos en el panel de control—dañarán el acabado. Una solución 50/50 de vinagre y agua caliente funciona bien.

Estría hembra Estría macho

Perillas de control

Las perillas de control pueden quitarse para limpiarse.

Para limpiar las perillas, cerciórese de que estén en la posición de apagado (OFF). Hale cada perilla hacia fuera del vástago.

Limpie las perillas en el lavaplatos o lave las perillas en agua y jabón. Antes de que reemplazo, cerciórese de que los interiores de las perillas estén secos.

Cuando reemplace las perillas, revise que estén en la posición de apagado (OFF) para garantizar la colocación correcta.

Parrillas de los quemadores

Las parrillas de los quemadores se deben lavar con frecuencia y, por supuesto, después de derrames. Lávelas con agua caliente y jabonosa y enjuáguelas con agua limpia. Seque las parrillas con un trapo – no los reemplace en la estufa estando mojados. Cuando reemplace las parrillas, asegúrese de colocarlas firmemente sobre los quemadores.

Para deshacerse de alimentos quemados, coloque las parrillas en un envase cubierto. Agregue 1/4 de taza de amoniaco y déjelas por 30 minutos. Lávelas, enjuáguelas y séquelas.

Aunque son duraderas, las parrillas gradualmente pierden su brillo, sin importar el cuidado que se les dé. Esto se debe a su continua exposición a altas temperaturas.

No opere un quemador por un período de tiempo prolongado sin una olla o sartén sobre la parrilla. El acabado de la parrilla se puede rajar si no hay una olla o sartén que absorba el calor.

Colectores de grasa

Los colectores de grasa se pueden decolorar permanentemente si se exponen a un calor excesivamente alto o si se permite que se endurezca suciedad en ellos.

Retire las parrillas. Seguidamente saque los colectores de grasa.

Para remover las machas de comida color marrón, remójelas por aproximadamente 20 minutos en un limpiador líquido un poco diluido o en una solución suave de amoníaco y agua (1/2 taza de amoníaco por un galón de agua). Enjuáguelas con agua limpia.

Las manchas de calor azules o doradas se pueden disminuir con un pulidor de metal pero por lo general son permanentes. Para minimizar las manchas, evite el uso excesivo de fuego alto y utilice sartenes con fondo plano que no se extiendan más de dos pulgadas del quemador de la superficie.

Los colectores de grasa también se pueden lavar en la máquina lavaplatos

Cuando reemplace los colectores de grasa, la muesca sobre el colector trasero y la muesca sobre el colector frontal deben encontrarse en el medio.

Cuidado y limpieza.

Los agujeros en los quemadores se deben mantener limpios en todo momento para lograr una ignición apropiada y llamas uniformes y eficientes.

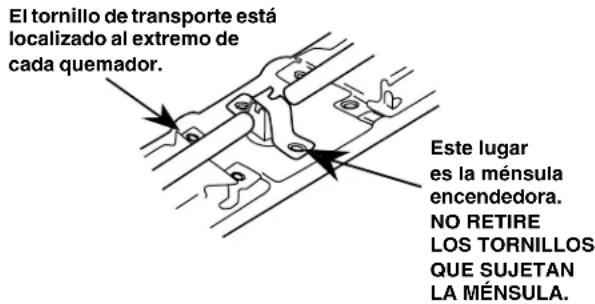

Tornillos de transporte

Fornibus de transporte

Un tornillo asegura cada uno de los quemadores en su lugar para prevenir su bamboleo durante el transporte. Retire y deseche el tornillo de transporte.

Quemadores

Debe de limpiar los quemadores rutinariamente, especialmente después de derrames intensos que podrían obstruir estos orificios. Los quemadores se sacan para su limpieza si los tornillos de transporte se retiraron durante la instalación.

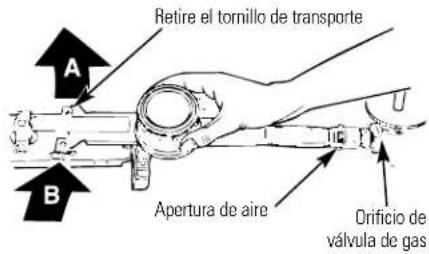

Para retirar los quemadores:

Retire el tornillo de transporte A B Apertura de aire Orificio de válvula de gas

1 Agarre la cabeza del quemador e inclínela hacia la derecha para soltar las dos lengüctas de las ranuras en el apoyo de los quemadores (A y B).
2 Levante el extremo del ensamblaje del quemador, después sepárelo de la parte delantera de la estufa para soltar la apertura de aire del orificio de la válvula de gas.
Para remover comida quemada, remoje los quemadores en una solución de agua con un detergente líquido suave. Remoje los quemadores por 20 a 30 minutos. Si la comida no se enjuaga por completo, restriéguelos con agua y jabón y un cepillo o una almohadilla de plástico.
■No utilice virutas de acero o limpiadores abrasivos porque obstruirán las aberturas de los quemadores y rayarán los quemadores.
■Si las aberturas se obstruyen, limpielas con un alfiler de seguridad pequeño o una aguja de coser pequeña.

■No intente limpiar los quemadores en una máquina lavaplatos automática. Los deshechos de comida sueltos pueden obstruir las aberturas de los quemadores, y el fuerte mecanismo del detergente de la máquina lavaplatos puede dañar la cabeza de los quemadores.
■Antes de reemplazar los quemadores, escurra el exceso de agua y séquelos totalmente colocándolos en un horno en caliente por 30 minutos.

Para reemplazar los quemadores:

1 Deslice la apertura de aire sobre el orificio de la válvula de gas.
2 Baje el ensamblaje de los quemadores y enganche las lengüetas en las ranuras en el apoyo de los quemadores.
3 Asegúrese de que ambas lengüetas estén en sus ranuras, que el quemador permanezca nivelado y recto, y que el tubo de flash forme una línea recta desde el encendedor hasta el quemador.

Cono interno de la llama 11/16" Quemador

Regulación del aire

Una apertura para la regulación del aire para cada quemador de la superficie regula el flujo de aire a la llama.

Cuando fluye la cantidad correcta de aire al quemador, la llama es uniforme, relativamente silenciosa y tiene conos azules puntiagudos de aproximadamente 11/16 pulgadas. Este es usualmente el caso con las aperturas programadas por la fábrica.

Con demasiado aire, la llama es inestable, posiblemente no quema en todo alrededor, y es bulliciosa; suena como un soplete.

Sin suficiente aire, no se ve ningún cono azul puntiagudo en la llama, se puede ver puntas amarillas, y se puede acumular hollín en la batería de cocina.

Deslice Apertura de aire

Si las llamas son amarillas, utilice alicates para abrir más la apertura de aire. Si soplan alejándose del quemador, cierre más la apertura de aire. Asegúrese de mantener la brecha en la apertura de aire mirando hacia arriba. Tenga cuidado de no torcer la apertura de aire cuando haga ajustes con el alicate.

Ahora observe el cono interno de la llama. Debería medir cerca de 11/16 pulgadas para todos los quemadores de la superficie. Si la llama no tiene la longitud apropiada, se debe ajustar el tornillo de ajuste de la llama. Para tener acceso al tornillo de ajuste de la llama, retire la perilla de control del quemador que se necesita ajustar. Introduzca un destornillador de punta plana a través del eje de la válvula. Para aumentar la longitud de la llama, gire el tornillo en sentido contrario al de las agujas del reloj. Para reducir la longitud de la llama, gire el tornillo en dirección de las agujas del reloj.

Instrucciones de instalación

Estufa de 30"

¿Preguntas? Llame al 1.800.GE.CARES o visite nuestro sitio en la red a: ge.com

En el estado de Massachusetts:

- Este producto debe ser instalado por un plomero o instalador de productos de gas licenciado.

• Cuando se encuentre usando válvulas de cierre de bola, deben ser del tipo de manija en T.
• Un conector de gas flexible, cuando se utilice, no debe superar los 3 pies.

PRECAUCIÓN: Antes de comenzar, lea estas instrucciones completa y cuidadosamente.

- IMPORTANTE—Guarde estas instrucciones para que puedan ser usadas por el inspector local.

- IMPORTANTE—GUARDE TODOS LOS CÓDIGOS Y ORDENANZAS LEGALES.

- Nota para el Instalador—Cerciórese de dejar estas instrucciones con el Consumidor.

- Nota para el Consumidor—Mantenga estas instrucciones para referencia futura.

- Nota—Este electrodoméstico debe estar conectado a tierra apropiadamente.

- IMPORTANTE: La prueba de fuga del electrodoméstico debe efectuarse de acuerdo con las instrucciones del fabricante.

- Nivel de destreza—La instalación de este electrodoméstico requiere de destrezas mecánicas básicas.

- La instalación apropiada es la responsabilidad del instalador.

- La falla del producto debido a una instalación inadecuada no está cubierta por la garantía.

MATERIALES QUE PODRÍA NECESITAR

4 tornillos

Accesorios de plomería

Sellador de juntas

Válvulas de cierre

HERRAMIENTAS NECESARIAS

Broca de 1/8" y una taladradora eléctrica o de mano

Llave inglesa ajustable o llave inglesa de extremo abierto

punta plana

Llave de tubosDestornillador

Destornillador de estrella

Lápiz

Regla

Sierra oscilante

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

POR SU SEGURIDAD

ADVERTENCIA!!

Si la información en este manual no se sigue al pie la letra, un incendio, un explosión o una fuga de gas podría resultar en daños a la propiedad, en lesiones personales o en la muerte.

¡No almacene ni use gasolina u otros vapores y líquidos inflamables en las cercanías de este o de ningún otro electrodoméstico!

QUÉ HACER SI PERCIBE OLOR A GAS:

• Abra las ventanas.
• Apague cualquier llamas abiertas.
• No trate de encender ningún electrodoméstico. No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio.
• Inmediatamente llame a su abastecedor de gas usando el teléfono de su vecino. Siga las instrucciones del abastecedor del gas.
• Si no logra ponerse en contacto con su abastecedor de gas, llama al cuerpo de bomberos.

La instalación y el servicio deben ser llevados a cabo por un instalador calificado, una agencia de servicios o por un proveedor de gas.

• Cerciórese de que la estufa es instalada apropiadamente por un instalador calificado o por un técnico de servicios.
• Para eliminar la posibilidad de quemarse con uno de los quemadores, evite almacenar objetos en los gabinetes superiores.
• No instale la unidad cerca de una puerta o donde una corriente de aire pueda afecar su uso.

ANTES DE COMENZAR

La instalación de esta estufa debe cumplir con los códigos locales o, en ausencia de ellos, con el Código Nacional de Gas Combustible, ANSI Z223.1/NFPA.54, última edición. En Canadá, la instalación deben cumplir con el Código de Instalación de Gas Combustible actual, CAN/CGAB149.1 o el Código de Instalación de Propano actual, CAN/CGA-B149.2, y con códigos locales, donde corresponda. Esta estufa cuenta con una certificación de diseño de CSA International según ANSI Z21.1, última edición y la Asociación de Gas de Canadá según CAN/CGA-1.1, última edición.

Al igual que con cualquier otro electrodoméstico que utiliza gas y emite calor, existen ciertas precauciones de seguridad que deben cumplirse. Encontrará estas precauciones en la sección de Información Importante de Seguridad en la parte inicial de este manual. Léalas con atención.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

REQUISITOS ELÉCTRICOS

Este electrodoméstico debe estar eléctricamente conectado a tierra. Investigue los códigos aplicables en su área en este respecto. Si los códigos locales no son aplicables, siga el Código Eléctrico Nacional, ANSI/;NFPA No. 70-La edición más reciente. Escriba a:

En Canadá, la conexión a tierra debe cumplir con el Código Eléctrico de Canadá CSA C22.1 Parte 1 actual, y/o con los códigos locales. Ver Instalación: Conexiones Eléctricas en esta sección.

Cerciórese de que la instalación de esta estufa en una casa móvil cumple con los requisitos de Manufactured Home Constructions and Safety Standard (El estándar de seguridad y construcción de casas fabricadas), Título 24 CFR, Parte 3280. Si estos estándares no son aplicables, usted debe seguir los de Manufactured Home Installations, ANSI A225.1 y Manufactured Home Installations, Sites and Communities y ANSI/NFPA 501A o los códigos locales. Podrá obtener una copia de los estándares federales escribiendo a:

ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

• Cerciórese de que las coberturas de las paredes, las cubiertas y los gabinetes alrededor de la estufa pueden soportar calor (hasta 200°F) que será generado por la estufa.
• Evite colocar gabinetes por encima de la estufa. Para reducir el peligro provocado por inclinarse sobre las llamas de quemadores en funcionamiento, instale una campana de ventilación sobre la estufa que se extienda hacia delante por lo menos 5" desde el frente de los gabinetes.

ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN (cont.)

- La campana de ventilación debe estar construida con una plancha de metal de un grosor de no menos de 0,0122". Realice la instalación por encima de la estufa con un espacio de no menos de 1/4" entre la campana y la parte inferior del material combustible o gabinete de metal. La campana debe tener por lo menos el mismo ancho que el artefacto y debe estar centrada sobre el mismo. El espacio entre la superficie de cocción y la campana de ventilación NUNCA DEBE SER MENOR A LAS 24 PULGADAS.

EXCEPCIÓN: La instalación de un horno a microondas o electrodoméstico de cocina sobre la estufa debe cumplir con las instrucciones de instalación incluidas en ese electrodoméstico.

• Si los gabinetes están ubicados sobre la estufa, deje un espacio mínimo de 30"entre la superficie de cocción y la parte inferior de los gabinetes sin protección.
• Si no puede mantenerse un espacio de 30" entre la superficie de cocción y el material combustible o los gabinetes de metal ubicado por encima, proteja la parte inferior de los mismos con un cartón aislado de 1/4" cubierto con una plancha de metal de no menos de 0,0122" de grosor. El espacio entre la superficie de cocción y los gabinetes protegidos NUNCA DEBE SER MENOR A LAS 24 PULGADAS.

- La distancia vertical desde el plano de la superficie de cocción hasta la parte inferior de gabinetes ubicados por encima que se encuentren más cerca que 1"al plano de los lados de la estufa no debe ser menor a 18". (Ver la Sección de Preparación de la Abertura.)

- PRECAUCIÓN: Los elementos que llamen la atención de los niños no deben guardarse en gabinetes ubicados por encima de la estufa—los niños que se trepan a la estufa para alcanzar objetos pueden resultar gravemente heridos.

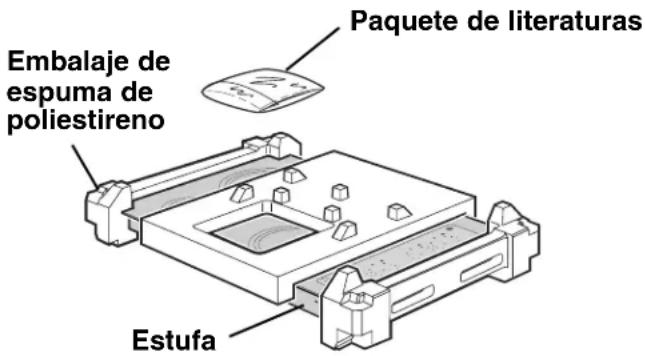

Lista de control antes de la instalación

Retire los materiales de empaquetado y el paquete de literaturas antes de comenzar la instalación.

Embalaje de espuma de poliestireno Estufa Paquete de literaturas

Retire la cinta de embalaje. Para asegurarse de no dañar el acabado del producto, la mejor forma de quitar el pegamento de la cinta de embalaje de los electrodomésticos nuevos consiste en aplicar detergente líquido común, aceite mineral o aceite de cocina.

Aplique con un paño suave y deje remojar. Seque y aplique un producto para lustrar electrodomésticos de manera de limpiar y proteger la superficie.

NOTA: Se debe retirar la cinta de embalaje de todas las piezas. Si se derrite será imposible de quitar.

Cerciórese de colocar toda la literatura en un lugar seguro para usos futuros.

Cerciórese de tener todas las herramientas y materiales que necesitará antes de comenzar la instalación de la estufa.

Cuando esté preparando la apertura para la estufa, cerciórese de que el interior del gabinete y la estufa no interfieren entre sí. (Ver la sección acerca de la preparación de la abertura.)

Su casa debe proporcionar el servicio eléctrico adecuado para usar la estufa con seguridad y apropiadamente. (Refiérase a la sección sobre requisitos eléctricos.)

Cuando se encuentre instalando la estufa en su casa, cerciórese de que todos los códigos y ordenamientos locales se cumplan con precisión.

Cerciórese de que las coberturas de las paredes, las cubiertas y los gabinetes alrededor de la estufa pueden soportar calor (hasta 200°F) que será generado por la estufa.

Instrucciones de instalación

PREPARACIÓN DE LA ABERTURA

Se deben conservar las siguientes dimensiones de tolerancia MÍNIMAS.

Profundidad MÁXIMA de 13" de gabinetes de encimera desprotegida

Tolerancia MÍNIMA de 3 3/4" a partir del corte en el lado de la pared a la derecha de la unidad Tolerancia MÍNIMA de 30" a partir de la encimera hasta la superficie superior desprotegida Altura MÍNIMA de 18" a partir de la encimera hasta el gabinete más cercano en cualquiera de los lados de la unidad Tolerancia MÍNIMA de 3 3/4" a partir de la abertura en el lado de la pared en el lado izquierdo de la unidad

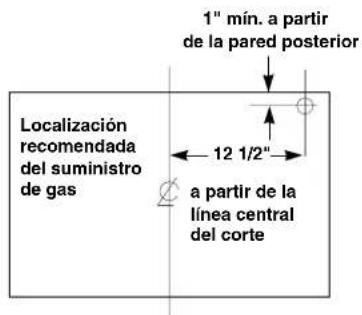

La localización recomendada del suministro de gas desde la pared.

1" mín. a partir de la pared posterior Localización recomendada del suministro de gas 12 1/2" a partir de la línea central del corte

Dimensiones generales de la estufa

30 1/4" 21 1/4" ESTUFA 3 9/16" 19 1/2" 28 3/4"

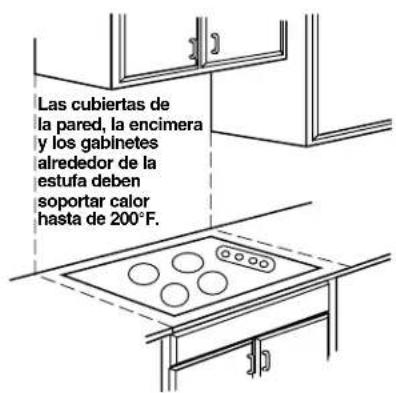

Cerciórese de que las cubiertas de la pared, la encimera y los gabinetes alrededor de la estufa pueden soportar el calor (hasta 200°F) que será generado por la estufa.

Las cubiertas de la pared, la encimera y los gabinetes alrededor de la estufa deben soportar calor hasta de 200°F.

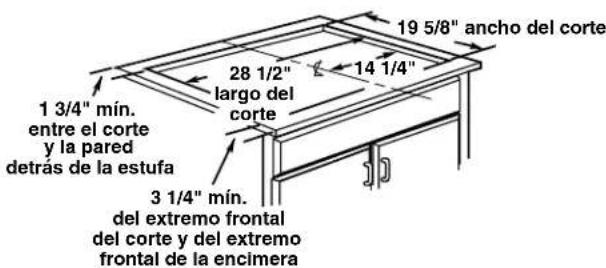

Dimensiones recortables de la encimera

Para garantizar la exactitud, es mejor hacer una plantilla cuando haga la abertura en la encimera.

1 3/4" mín. entre el corte y la pared detras de la estufa 28 1/2" largo del corte 14 1/4" 19 5/8" ancho del corte 3 1/4" mín. del extremo frontal del corte y del extremo frontal de la encimera

Instrucciones de instalación

B Cómo instalar la estufa

B1 Inserte la estufa en la sección que ha sido recortada

Inserte la estufa centrada en la abertura que ha sido recortada. Cerciórese de que el extremo frontal de la encimera está paralelo con la estufa. La unidad debe descansar sobre un reborde de metal ubicado alrededor de la estufa. Finalmente cerciórese de que todas las tolerancias requeridas se hayan cumplido.

COOKTOP

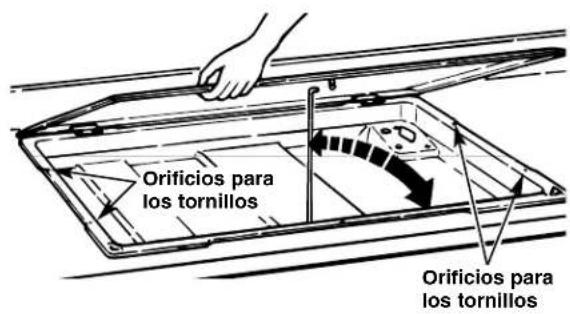

B2 Asegure la estufa al gabinete

Sujete la estufa al mostrador de cocina insertando un tornillo en cada esquina que sea apropiado para la superficie de su mostrador de cocina.

Orificios para los tornillos Orificios para los tornillos

Cómo instalar la estufa

C1 Proporcione un suministro de gas adecuado

Esta estufa está diseñada para operar con gas natural a una presión de columna de agua de 4". Es transportada desde la factoría con sus ajustes para funcionar con gas natural. El regulador de presión convertible proporcionado con el electrodoméstico debe ser conectado en serie con el colector de la estufa y debe permanecer en serie con la línea de suministro sin importar si se está usando gas natural o gas LP. PARA UNA OPERACIÓN APROPIADA, LA PRESIÓN DE ADMISIÓN MÁXIMA DEL REGULADOR NO DEBE SER MAYOR DE 14"DE PRESIÓN DE COLUMNNA DE AGUA. Para inspeccionar el regulador, la presión de admisión debe ser de por lo menos 1"(ó 3,4 KPA) por encima de los ajustes de salida del regulador. Si el regulador está ajustado para una presión de columna de agua de 4", la presión de admisión debe ser de por lo menos 5". Si el regulador está ajustado para 10", la presión de admisión debe ser de por lo menos 11". La línea de suministro de gas hacia la estufa debe ser de tuberías de 1/2" ó 3/4".

C2 Localice el tomacorriente eléctrico y la válvula de desconexión de gas debajo de gabinete

NUNCA REUTILICE CONECTORES VIEJOS CUANDO INSTALE ESTA ESTUFA.

Válvula de desconexión Tomacorriente eléctrico a 12" por debajo de la encimera

Instale una válvula de desconexión manual en la línea de gas en un lugar de fácil acceso fuera de la estufa. Cerciórese de que sabe cómo y dónde desconectar el suministro de gas hacia la estufa. Instale el tomacorriente eléctrico a 12"por debajo de la encimera.

C3 Cómo instalar el regulador

NUNCA REUTILICE CONECTORES VIEJOS CUANDO INSTALE ESTA ESTUFA

ADVERTENCIA: Nunca reutilice conectores flexibles viejos. El uso de conectores flexibles viejos puede causar fugas de gas y lesiones personales. Siempre use conectores flexibles nuevos cuando se disponga a instalar un electrodoméstico de gas.

Atornille una sección de la tubería en cada uno de los extremos del regulador de presión.

Para reducir la posibilidad de fugas de gas, aplique cinta teflon o un compuesto para roscas aprobado para ser usado con LP o con Gases Naturales en todas las conexiones que incluyen roscas.

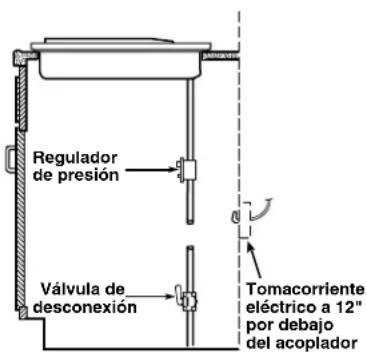

C4 Instale el regulador en el fondo de la caja del quemador

Atornille el regulador y la conexión de la tubería en el fondo de la caja del quemador. Cerciórese de que la parte superior del quemador esté orientada hacia el frente del gabinete, con acceso fácil a través de las puertas del gabinete.

Regulador de presión Válvula de desconexión Tomacorriente eléctrico a 12" por debajo del acoplador

C Cómo instalar la estufa cont.

C5 Complete la conexión con un acoplador

Instale un acoplador entre el regulador y la válvula de desconexión para completar la conexión.

Regulador de presión Acoplador Válvula de desconexión Tomacorriente eléctrico a 12" por debajo de la encimera

C6 Inspeccione en búsqueda de fugas

Después de conectar la estufa al gas, inspeccione el sistema en búsqueda de fugas con un manómetro disponible. Si un manómetro no está disponible, conecte la línea de gas hacia la estufa y use un detector de fugas líquido en todas las juntas y las conexiones para verificar que no existen fugas. Apriete todas las conexiones si es necesario para prevenir fugas de gas en la estufa o en la línea de suministro. Inspeccione la alineación de las válvulas después de conectar la estufa al suministro de gas para cerciorarse de que la tubería del colector no ha sido movida. Una alineación inapropiada podría causar que el vástago de la válvula haga fricción en el panel de control, resultando en una fuga de gas en la válvula.

¡NO USE LA LLAMA ABIERTA PARA INSPECCIONAR SI EXISTEN FUGAS!

Desconecte esta estufa y su válvula de desconexión individual del sistema de tubería de suministro de gas durante cualquier prueba de presión del sistema a presiones de prueba superiores a los 1/2"psig.

Aíla estufa del suministro de las tuberías de gas natural cerrando la válvula de desconexión individual durante cualquier prueba de presión del sistema de suministro de gas a presiones de prueba igual o menor de 1/2"psig.

C7 INSTALACIÓN SOBRE UN HORNO EMPOTRADO

Ver las instrucciones de instalación de hornos empotrados para instrucciones de instalación completas.

5" AL CENTRO DE UN AGUJERO DE 2" DE DIAMETRO DESDE LA ENCIMERA 90° DE ELEVACIÓN AGUJERO DE 2" DE DIAMETRO (20 7/8" DESDE LA PARTE DELANTERA DE LA ENCIMERA HASTA EL CENTRO DEL AGUJERO) COSTADOS DEL GABINETE

D Instalación—Conexiones Eléctricas

D1 Debido a los peligros potenciales bajo ciertas condiciones, no recomendamos el uso de una extensión eléctrica. Sin embargo, si no obstante nuestra recomendación decide usar una extensión eléctrica, es absolutamente necesario que la misma sea una extensión especial para electrodomésticos tipo UL con 3 alambres, uno conectado a tierra, y que el nivel de amperios que pueda transportar sea mayor que el nivel de amperios del circuito. Tales extensiones eléctricas las puede adquirir en sus distribuidores de electrodomésticos locales.

IMPORTANTE: (Por favor, lea cuidadosamente) PARA SEGURIDAD PERSONAL, ESTE ELECTRODOMÉSTICO DEBE ESTAR CONECTADO A TIERRA DE MANERA APROPIADA.

D2 Un suministro eléctrico apropiado y un tomacorriente deben ser usados para operar las partes eléctricas de su estuía.

a. El cable eléctrico de este electrodoméstico está equipado con un enchufe de tres puntas (con conexión a tierra), el cual debe ser usado para que esté apropiadamente conectado a tierra en un tomacorriente de 120 voltios estándar, y con corriente normal de 60 ciclos de corriente alterna.
b. Si no tiene un tomacorriente de tres puntas conectado a tierra, haga que un electricista calificado le instale uno.
c. Un adaptador de tierra será necesario para convertir el viejo hasta que el tomacorriente pueda ser reemplazado. Este método es solamente temporal, y un electricista calificado debe probarlo para cerciorarse de que el mismo cumple con las especificaciones.

N L

Asegúrese de que exista una conexión a tierra apropiada y firme antes de usar

D3 Donde se encuentre un tomacorriente de pared estándar de dos puntas, será responsabilidad personal y obligación del cliente hacer los arreglos para que el mismo sea cambiado por uno de tres puntas y apropiadamente conectado a tierra.

Bajo ninguna circunstancia corte o remueva la punta de conexión a tierra del cable eléctrico de la estufa. No proporcionar polarización apropiada podría causar condiciones peligrosas.

D Instalación—Conexiones Eléctricas

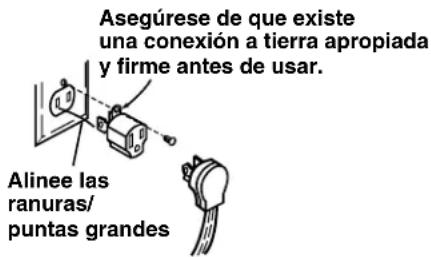

D4 Situaciones de uso donde el cable eléctrico del electrodoméstico será desconectado con poca frecuencia.

Para circuitos de 15 amperios solamente. No use un adaptador en un circuito de 20 amperios. Donde los códigos locales lo permitan, una CONEXIÓN TEMPORAL puede hacerse a un tomacorriente de pared apropiadamente conectado a tierra usando un adaptador UL disponible en la mayoría de las tiendas ferreterias. La ranura mayor en el adaptador debe estar alineada con la ranura mayor en el tomacorriente de pared para proporcionar la polaridad apropiada en la conexión del cable eléctrico.

Asegúrese de que existe una conexión a tierra apropiada y firme antes de usar. Alinee las ranuras/ puntas grandes

Método temporal (los adaptadores de enchufe no están permitidos en Canadá)

PRECAUCIÓN: El hecho de adherir el terminal a tierra del adaptador a la cubierta del tornillo del tomacorriente de la pared no conecta el electrodoméstico a tierra a no ser que el tornillo sea metálico, y no esté aislado, y el tomacorriente de pared esté conectado a tierra a través del cableado de la casa. El cliente debe solicitar que el circuito sea inspeccionado por un electricista calificado para cerciorarse de que el tomacorriente está conectado a tierra apropiadamente.

Cuando usted desconecte el cable eléctrico del adaptador, siempre sostenga el adaptador con una mano. Si no lo hace, es posible que los terminales de tierra del adaptador se rompan por el uso repetido. Si esto sucediera, NO USE el electrodoméstico hasta que la conexión a tierra haya sido restablecida.

Situaciones de uso donde el cable eléctrico del electrodoméstico será desconectado con frecuencia. No use un enchufe adaptador en estas situaciones ya que la desconexión del cable eléctrico ejerce tensión indebida en el adaptador y podría finalmente causar un fallo en el terminal conectado a tierra del adaptador. El cliente debería hacer los arreglos para que sus tomacorrientes de dos puntas sean reemplazados calificado antes de usar el electrodoméstico.

E Quemadores de la estufa

E1 Cómo inspeccionar los encendedores

La operación de los encendedores eléctricos debería ser inspeccionada después de que la estufa y la línea de suministro han sido cuidadosamente inspeccionadas en busca de fugas y la estufa ha sido conectada a la fuente eléctrica.

a. Empuje y encienda una válvula de uno de los quemadores hasta la posición LITE (Encendido)

- La válvula del quemador deberá encenderse cuando el gas comienza a estar disponible en el quemador.

- Una vez el quemador se enciende, debe girarse hasta alcanzar la posición LITE (Encendido).

b. Pruebe cada válvula individualmente hasta que todos los quemadores hayan sido inspeccionados.

E2 Ignición de los quemadores

Ignición de Chispa de la Estufa—Cuando gire la perilla hacia la posición LITE de la estufa, el encendedor a chispa hace una serie de chispas eléctricas (un sonido intermitente) el cual enciende el quemador. Durante una interrupción del suministro eléctrico, los quemadores no se encenderán automáticamente. En una emergencia, los quemadores pueden encenderse con cerillas siguiendo los pasos abajo.

ADVERTENCIA: Encender un quemador de gas con cerillas es peligroso. Solamente encienda los quemadores de esta manera en casos de emergencia.

E2 Ignición de los quemadores (cont.)

a. Encienda una cerilla y sostenga la llame cerca del quemador que desea encender. Las cerillas de madera son más recomendables.
b. Acérquelo y gire lentamente el botón del quemador que desea encender. Cerciórese de que está girando el botón correspondiente al quemador que desea encender.

NOTA: Si el quemador no enciende dentro de cinco segundos, gire el botón hasta la posición de apagado y espere un minuto antes de intentarlo de nuevo.

E3 Las llamas del quemador

Encienda cada uno de los quemadores. Las llamas deberían ser azules sin evidencias de amarillo en lo absoluto. Las partículas foráneas en la línea de gas pueden causar una llama anaranjada al principio, pero esto pronto desaparecerá.

Para ajustarlos:

a. Retire las perillas de control, las parrillas y los colectores de grasa.
b. Levante la estufa (engoznada en la parte trasera).
c. Utilice alicates para ajustar la apertura de aire. Asegúrese de mantener la brecha en la apertura de aire mirando hacia arriba. Tenga mucho cuidado de no torcer la apertura de aire cuando utilice alicates para ajustar.

- Si las llamas son amarillas o agitadas, abra más la apertura de aire que la programación original.

- Si las llamas soplan alejándose del quemador, cierre más la apertura de aire que la programación original.

E Quemadores de la estufa cont.

E3 Las llamas del quemador (cont.)

Se deberán inspeccionar los quemadores con frecuencia

Inspeccione el cono interno de la llama—debería ser de 11/16"de largo.

Cono interno de la llama 11/16" Quemador

Si el tamaño de la llama no es de la longitud correcta, se debe ajustar el tornillo de ajuste de la llama. Para tener acceso al tornillo de ajuste de la llama, retire la perilla de control del quemador que se necesita ajustar. Introduzca un destornillador de punta plana a través del eje de la válvula. Para aumentar la longitud de la llama, gire el tornillo en sentido contrario al de las agujas del reloj. Para reducir la longitud de la llama, gire el tornillo en dirección de las agujas del reloj.

ADVERTENCIA: Si intenta medir el cono interno de la llama, por favor, tenga cuidado. Podría quemarse.

E4 Retiro de los tornillos de transporte

Agarre los lados de la estufa y levántela. Retire los tornillos de transporte de cada uno de los cuatro ensamblajes de los quemadores.

El tornillo de transporte está localizado al extremo de cada quemador. Este lugar es la ménsula encendedora. NO RETIRE LOS TORNILLOS QUE SUJETAN LA MÉNSULA.

¡NO RETIRE LOS TORNILLOS QUE SUJETAN LA MÉNSULA ENCENDEDORA!

Lista de control de operación

Cerciórese de que todo lo contenido en esta guía ha sido completado. Repasar los pasos garantizará el uso seguro de la estufa.

Cerciórese de que todos los controles se encuentran en la posición OFF (APAGADO).

Cerciórese de que el flujo de combustión y el aire de ventilación hacia la estufa no está obstruido.

Una placa con el número de serie está localizada en la parte inferior de la caja de los quemadores. Además de los números de modelo y serie, esta placa le indica los índices de los quemadores y el tipo de combustible y presión a que la estufa fue ajustada cuando salió de la factoría.

Cuando se disponga a ordenar partes, siempre incluya el número de serie, el número del modelo y una letra código para garantizar que las partes de repuesto serán las apropiadas.

Reinspección de los pasos: Inspeccione otra vez que todo lo contenido en esta guía se haya completado. Repasar los pasos garantizará el uso seguro de la estufa.

CÓMO CONVERTIR A GAS LP (o convertir de gas LP a gas natural)—modelo JGP321 solamente

Esta estufa sale de fábrica lista para utilizarse con gas natural. Si desea convertirla a gas LP, sólo un gasista calificado de gas LP debe realizarlo.

Las instrucciones de conversión y los orificios de gas LP se encuentran en la bolsa de accesorios.

Guarde las instrucciones y los orificios en caso de que desee convertir la estufa de nuevo a gas natural.

Antes de llamar para solicitar servicio... ge.com

Solucionar problemas

¡Ahorre dinero y tiempo! Revise la siguiente tabla primero y quizás no tenga que llamar para solicitar servicio.

Problema Causas posibles Qué hacer

Los quemadores no encienden	El enchufe de la estufa no está completamente conectado en el tomacorriente. activo, correctamente conectado a tierra.
	Los orificios de los quemadores en los lados o alrededor de seguridad o un sujetapapeles. Asegúrese de no ensanchar la superficie del quemador los orificios.pueden estar obstruidos.
	Puede que no hayan encajado correctamente los quemadores de forma adecuada.sobre las ménsulas de soporte.
Los quemadores tienen llamas amarillas o con puntas amarillas	La calidad de la combustión de las llamas del quemador se debe determinar visualmente.	Use las siguientes ilustraciones para determinar si las llamas de su quemador son normales. Si las llamas del quemador tienen el aspecto de A ,llame al servicio.Las llamas normales de los quemadores deben parecerse a B o C , según el tipo de gas que se esté utilizando. Con gas LP, es normal que las puntas de las llamas sean amarillas.
		A–Llamas amarillasLlame al servicio	B–Llamas conpuntas amarillasNormales para LP C–Llamas azulesNormales paragas natural

Apoyo al consumidor

Cuidado y limpiezaSolucionaOperaleías

Seguridad

Notas.

Notas.

Seguridad

Operación

Guidado y limpieza

Solucionar problemas

Apoyo al consumidor

Apoyo al consumidor

Cuidado y limpiezaSolucionaOperaleías

Seguridad

Notas.

Notas.

Seguridad

Operación

Guidado y limpieza

Solucionar problemas

Apoyo al consumidor

Apoyo al consumidor

Cuidado y limpiezaSolucionaOperaleías

Seguridad

Notas.

Garantía de GE para su estufa a gas—Modelo JGP321 solamente.

Todos los servicios de garantía los proporcionan nuestros Centros de Reparación de Fábrica o nuestros técnicos Customer Care® autorizados. Para concertar una cita de reparación, en línea, 24 horas al día, visítenos en ge.com, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar servicio, por favor tenga a mano el número de serie y el número de modelo.

Pegue aquí su recibo. Se requiere facilitar prueba de la fecha de compra original para obtener un servicio bajo la garantía.

Por el período de: GE reemplazará:

Un año

A partir de la fecha de la compra original

Cualquier parte de la estufa a gas que falle debido a defectos en los materiales o en la fabricación. Durante esta garantía limitada de un año, GE también proporcioná, sin costo alguno, toda la mano de obra y los servicios relacionados para reemplazar partes defectuosas.

Lo que no está cubierto por GE:

Viajes de servicio a su casa para mostrarle cómo funciona el equipo.
Instalación, entrega o mantenimiento inapropriada.
Fallo del producto resultante de modificaciones al producto o debido a uso incorrecto incluyendo no proporcionar mantenimiento razonable y necesario.
■ Reemplazo de fusibles de la casa o reajuste del sistema de circuitos.

Daño al producto causado por accidentes, incendios, inundaciones o actos de la naturaleza de fuerza mayor.
Daños incidentales o consecuenciales causados por defectos posibles con este aparato.
Daños causados después de la entrega.
- Producto no accesible para facilitar el servicio requerido.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador (Attorney General) en su localidad.

Página Web de GE Appliances

ge.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación. También puede “Ask Our Team of Experts™” (Preguntar a nuestro equipo de expertos) sobre cualquier cuestión y mucho más...

Solicite una reparación ge.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

ge.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas ge.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al 800.626.2224 durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios ge.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros ge.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escribanos a:

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.
