MANUAL DE USUARIO RVM5160DHCC HOTPOINT

Instrucciones de Instalación

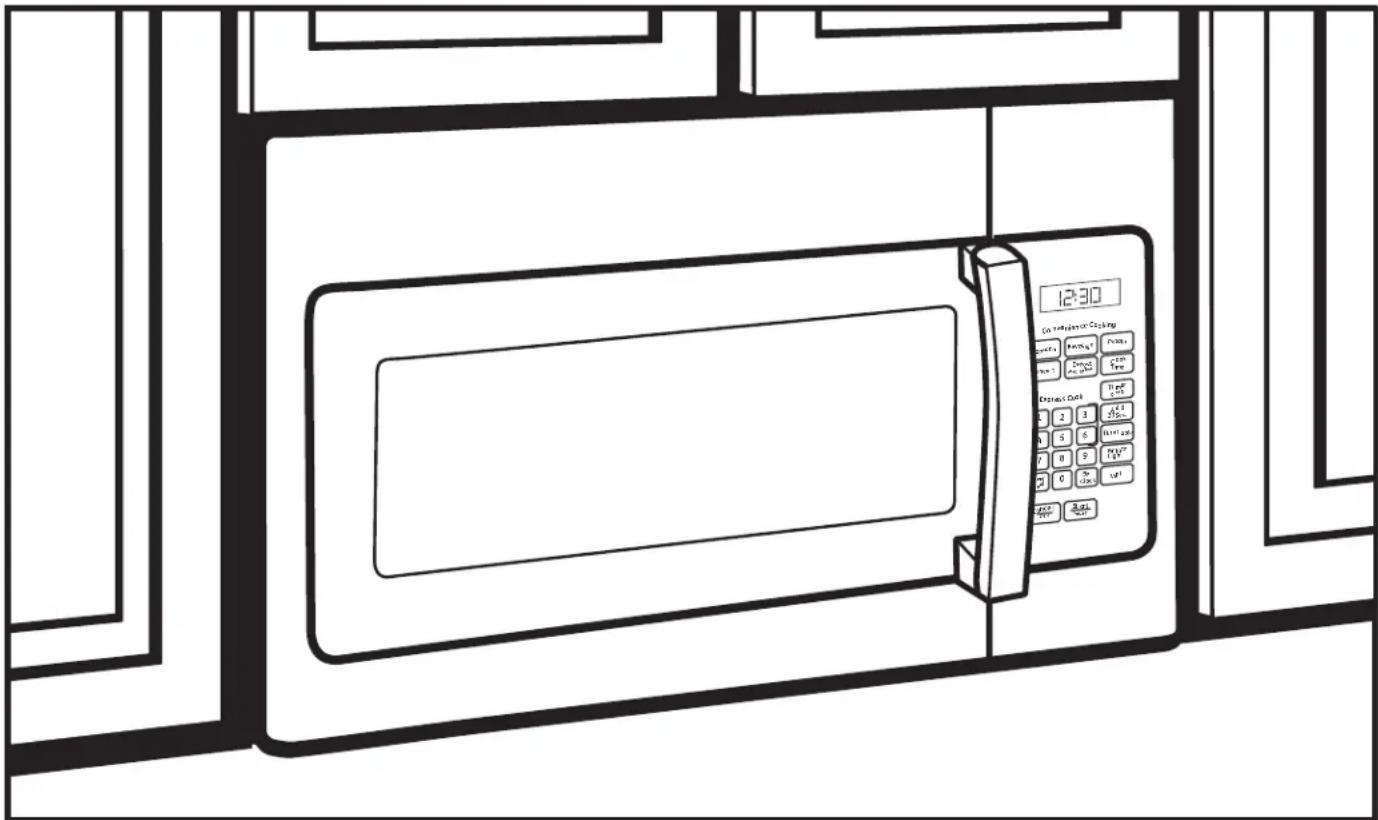

Horno microondas para colocar encima de la estufa

AVM4160, JNM3161, JVM3160 y RVM5160

¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o visite nuestro sitio web en: GEAppliances.com

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE — Conserve estas instrucciones para uso del inspector local.
• IMPORTANTE — Cumpla con todos los códigos y ordenanzas gubernamentales.

• Nota para el Instalador — Asegúrese de entregar estas instrucciones la Consumidor.

• Nota para el Comprador — Conserve estas instrucciones para referencia futura.

• Nivel de habilidad – La instalación de este electrodoméstico requiere un nivel básico de habilidades mecánicas y eléctricas.
• La correcta instalación del producto es responsabilidad del instalador.
• Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía no cubrirá las mismas

Su modelo puede tener otras características y apariencia que las ilustradas en este manual.

CONTENIDOS

Información General

Instrucciones Importantes de Seguridad .... 3

Requisitos Eléctricos 3

Herramientas Que Necesitará 4

Campana de Escape 5,6

Daño – Envío/ Instalación ...... 7

Partes Incluídas 7

Espacio de Montaje 8

Guía de instalación paso a paso

Colocación de la Placa de Montaje .....9-10

Retiro de la Placa de Montaje 9

Búsqueda de los Montajes de Pared ..... 9

Determinación de la Placa de Montaje ..... 10

Alineación de la Placa de Montaje ..... 11

Tipos de Instalación 12-23

Recirculación 13-16

Adjunte la Placa de Montaje a la Pared 13

Preparación del Gabinete Superior ... 13

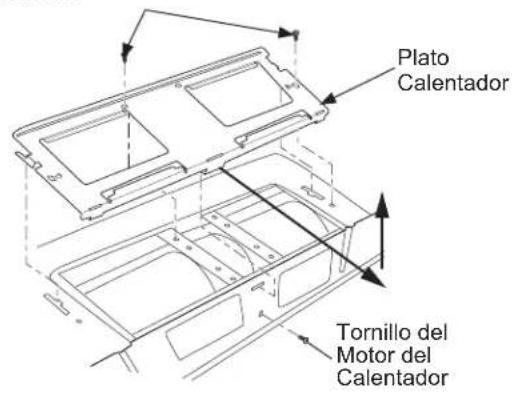

Ajuste el Calentador ....14

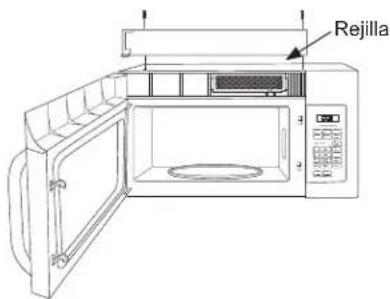

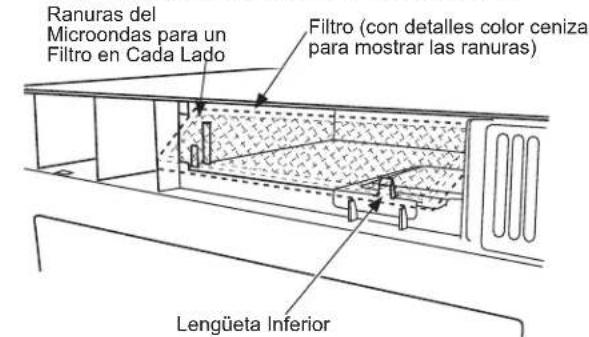

Cómo Instalar el Filtro de Carbón .....15

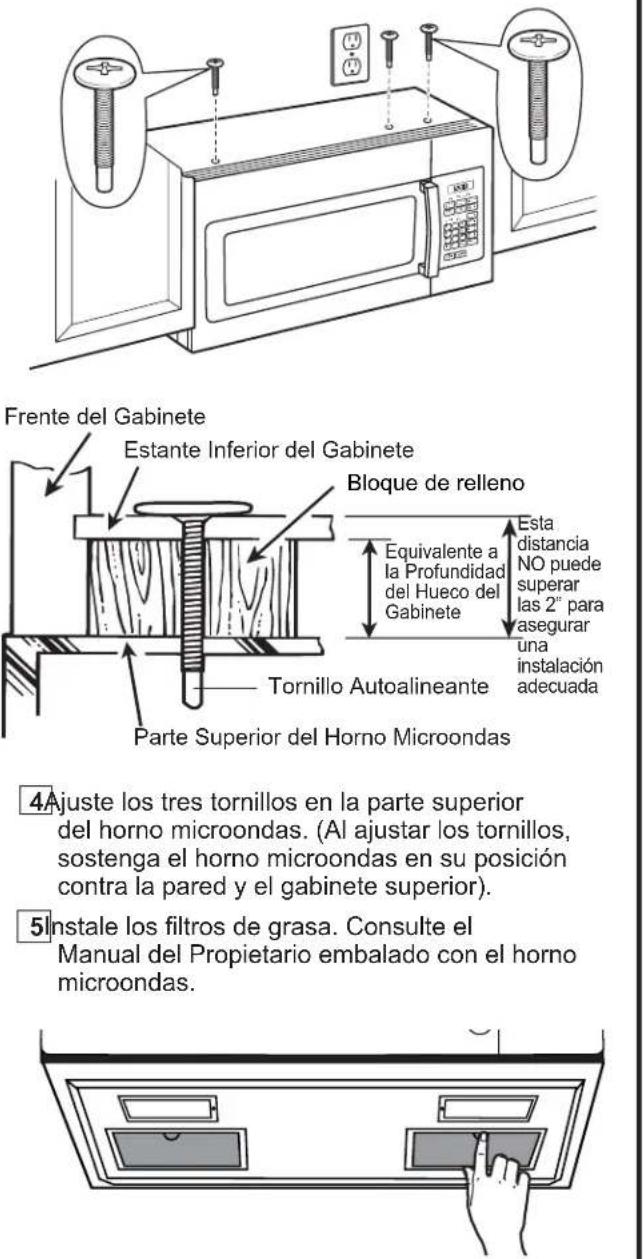

Monte el Horno Microondas .....15, 16

Instalación del Filtro de Carbón Sin

cceso a los Tornillos Superiores ...16

Escape de Salida Superior 17-20

Adjunte la Placa de Montaje a la Pared 17

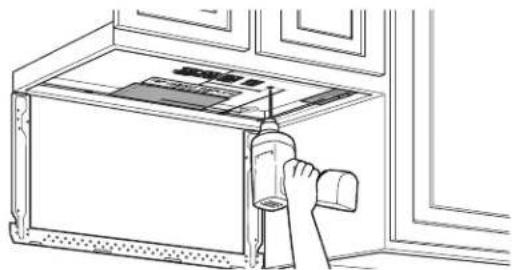

Preparación del Gabinete Superior ....18

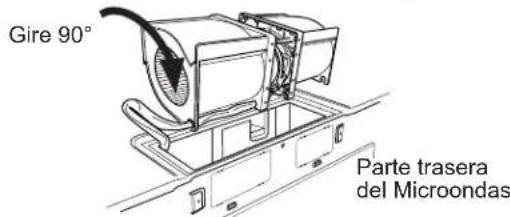

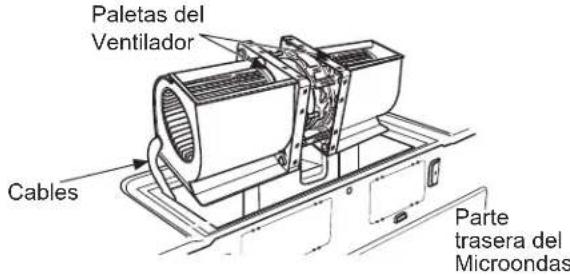

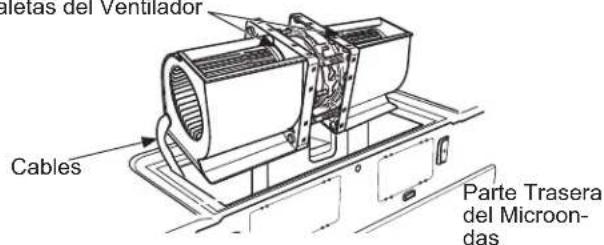

Ajuste el Motor del Calentador......18

Ensamble e Instale el Adaptador .....19

Monte el Horno Microondas .....19, 20

Conexión de la Tubería .....20

pe de Salida Trasero 21-24

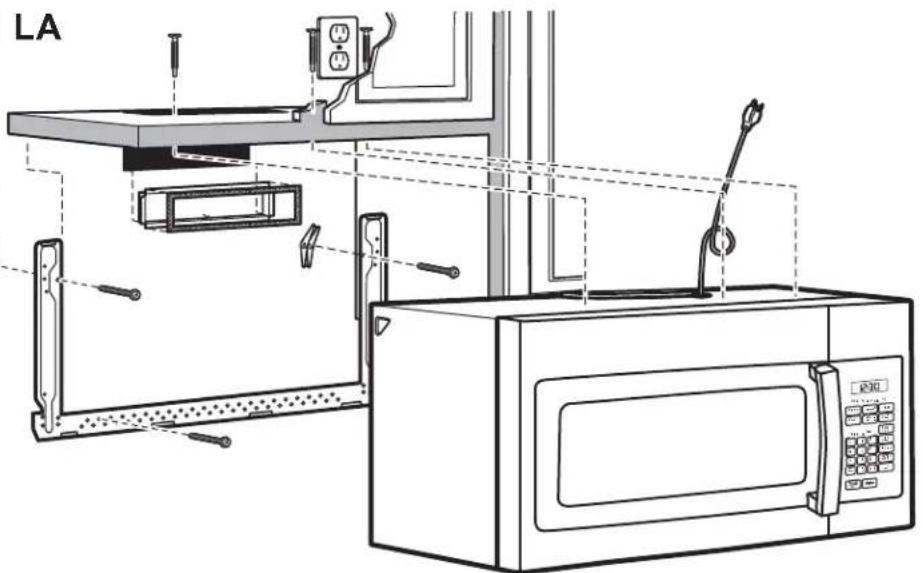

Visión General de la Instalación .....21

Preparación de la Pared Trasera

para el Escape de Salida Trasero .....21

Adjunte la Placa de Montaje a la Pared 21, 22

Preparación del Gabinete Superior ....22

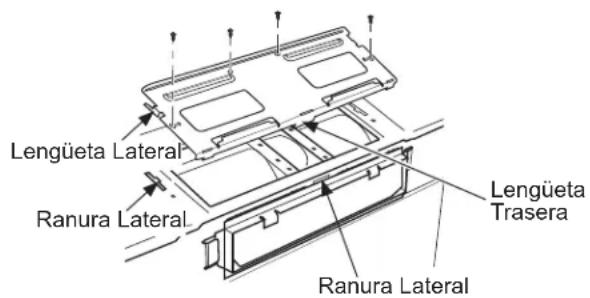

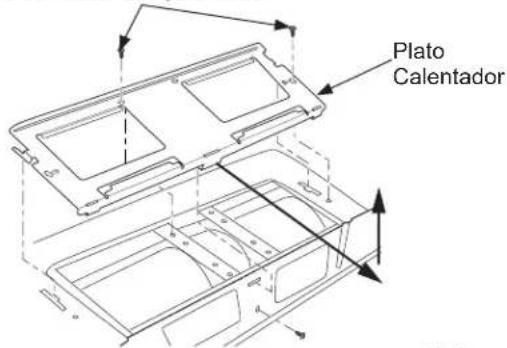

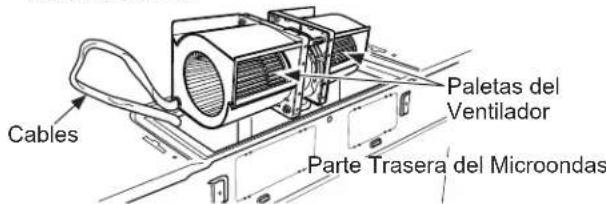

Adaptación del Calentador al

Escape de Salida Trasero.... 22, 23

Monto el Horno Microondas ..... 23, 24

Antes de Usar su Horno Microondas 25

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Un electricista calificado deberá realizar un control de la continuidad de la conexión a tierra en el receptáculo de la pared antes de comenzar con la instalación, a fin de asegurar que la caja del tomacorriente esté correctamente conectada a tierra. Si no se encuentra conectado a tierra de forma correcta, o si el receptáculo de pared no cumple con los requisitos establecidos (bajo REQUISITOS ELÉCTRICOS), se deberá solicitar los servicios de un electricista calificado para corregir cualquier deficiencia

Riesgo de Descarga Eléctrica. Puede ocasionar lesiones o la muerte: Retire el fusible del hogar o disyuntor abierto antes de comenzar la instalación, a fin de evitar lesiones severas o totales por descarga.

ADVERTENCIA

Riesgo de Descarga Eléctrica.

Puede ocasionar lesiones o la muerte: ESTE ELECTRODOMÉSTICO SE DEBE CONECTAR A TIERRA DE FORMA CORRECTA a fin de evitar descargas severas o mortales.

Asegúrese de contar con una conexión a tierra adecuada antes de usar.

Modelos de 120 V

El cable de corriente de este electrodoméstico contiene un enchufe de 3 patas (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar la posibilidad de riesgos de descargas eléctricas por parte del mismo.

Cuando se encuentre un tomacorriente de pared de dos enchufes, se deberá reemplazar por uno conectado a tierra de forma adecuada de tres cables, y deberá ser instalado por un electricista calificado.

ADVERTENCIA

Riesgo de Descarga Eléctrica.

Puede ocasionar lesiones o la muerte: NUNCA, bajo ninguna circunstancia, corte, deforme o elimine ninguna de las puntas del cable de corriente. No use un prolongador. Si no se cumple con esto, se podrán producir incendios.

▲PRECAUCIÓN

Por razones de seguridad,

la superficie de montaje deberá poder soportar la carga del gabinete, además del peso agregado de este producto de entre 63 y 85 libras, además de cargas adicionales en el horno microondas de hasta 50 libras o un peso total de entre 113 y 135 libras.

PRECAUCIÓN

Por razones de seguridad,

este producto no se puede instalar en arreglos de alacena tales como una isla o península. Se debe montar TANTO a un gabinete superior COMO a una pared trasera.

PRECAUCIÓN

A fin de evitar el riesgo

de lesión personal (lesión en la espalda u otras lesiones debido a un peso excesivo del horno microondas) o daños sobre la propiedad, deberá contar con la ayuda de dos personas para instalar este horno microondas.

REQUISITOS ELÉCTRICOS

Modelos de 120 V

Este producto requiere un tomacorriente con conexión a tierra de tres enchufes. La graduación del producto es de 120 volts AC, 60 Hertz, 15 amps, y 1.70 kilowatts. Este producto se debe conectar a un circuito con un suministro del voltaje y frecuencia correcta. El tamaño del cable deberá ser conforme a los requisitos del Código Eléctrico Nacional o del código local obligatorio con relación a la cantidad de kilowatts. El cable y enfuche del suministro de corriente se deberán conectar a un tomacorriente simple con conexión a tierra de un circuito de entre 15 y 20 amperes. La caja del tomacorriente deberá estar ubicada en el gabinete sobre el horno y alejada de cualquier conducto posible del horno microondas. La caja del tomacorriente y el circuito de suministro deberán ser instalados por un electricista calificado y cumplir con el Código Eléctrico Nacional o el código local obligatorio.

HERRAMIENTAS NECESARIAS

Tijeras para hojalata (para cortes en reguladores, si se requiere)

Tijeras (para cortar plantillas, si es necesario)

Guantes

Sierra (sable, agujero o cerradura)

Gafas de seguridad

Nivel

Regla o cinta métrica y extremo recto

Escuadra de carpintero (opcional)

Taladro eléctrico con brocas de 3/15", 7/16", 1/2", y 5/8"

Bloques de llenado o piezas de fragmentos de madera, si son necesarios para para generar espacio en el gabinete superior (usados en instalaciones de gabinetes inferiores ahuecados únicamente)

Detector de montantes

Martillo (opcional)

Cinta para conductos y de mascarar

CAMPANA DE ESCAPE

NOTA: Lea las dos siguientes páginas sólo si planea ventilar su escape desde la parte exterior. Si planea hacer que el aire vuelva a circular en la habitación, pase a la página 6. A continuación figuran ejemplos de diagramas del sistema del conducto del Escape de Salida Superior y del Escape de Salida Trasero. Observe la posición del horno microondas relativa al sistema de tuberías.

ESCAPE DE SALIDA SUPERIOR (SÓLO EJEMPLO)

En el siguiente cuadro se describe un ejemplo de una posible instalación de conductos.

LONGITUD NÚMERO EQUIVALENT PIEZAS DEL CONDUCTO EQUIVALENTE		x USADO =EQUIVALENTE
	cho 24 pies x (1) = 24 pies
	ecto de 12 pies de 6")	12 pies x (1) = 12 pies
	Adaptador de Transición a Circular*	5 pies x (1) = 5 pies
Las longitudes equivalentes a las piezas de conductos están basadas en evaluaciones reales y requisitos de reflejo para un buen rendimiento de la ventilación con cualquier campana de ventilación. Longitud Total =			41 pies

*IMPORTANTE: Si se utiliza un adaptador de transición rectangular a circular, las esquinas inferiores del regulador se deberán cortar para que coincidan, usando las tijeras para hojalata, a fin de permitir un movimiento libre del regulador.

ESCAPE DE SALIDA TRASERO (SÓLO EJEMPLO)

En el siguiente cuadro se describe un ejemplo de una posible instalación de conductos.

PIEZAS DEL CONDUCTO		LONGITUDEQUIVALENTE * NÚMERO xUSADO =	LONGITUDEQUIVALENTE
	Tapas de Pared	40 pies x (1) =	40 pies
[768]de 3	Conducto Rectode 30 Pies (Rectangular 14 " x 10")	3 pies x (1) =	3 pies
	Codo de 90°	10 pies x (2) =	20 pies
Longitudes equivalentes a las piezas de conductos en base a evaluaciones reales y requisitos de reflejo para un buen rendimiento de la ventilación con cualquier campana de ventilación.Longitud Total =			63 pies

NOTA: Para el escape trasero, será necesario alinear con cuidado el escape con el espacio entre los montajes, o la pared deberá ser preparada en el momento de su construcción, dejando espacio suficiente entre los montajes de pared para ubicar el escape.

Instrucciones de Instalación

NOTA: Si necesita instalar tuberías, deberá observar que la longitud total de una tubería rectangular de 3 1/4" x 10" o una circular de 6" de diámetro no deberá superar los 140 pies de equivalencia.

La ventilación externa requiere un CONDUCTO DE SALIDA DE LA CAMPANA. Lea la siguiente información detenidamente.

NOTA: Es importante que la ventilación sea instalada utilizando la ruta más directa y con la menor cantidad de codos posible. Esto asegura una ventilación despejada del escape y ayuda a evitar bloqueos. Además, asegúrese de que los reguladores se balanceen libremente y que nada bloquee las tuberías.

Conexión del escape:

El escape de la campana fue diseñado para coincidir con una tubería rectangular de 3 ¼" x 10".

Si se requiere una tubería redonda, se deberá usar un adaptador de transición de rectangular a circular. No use una tubería de menos de 6" de diámetro.

Longitud máxima de la tubería:

Para un movimiento satisfactorio del aire, la longitud total de la tubería rectangular de 3 1/4" x 10" o circular 6" de diámetro no deberá superar los 140 pies de equivalencia.

Los codos, transiciones, pared y tapas para techo, etc., presentan resistencia adicional sobre el flujo de aire y son equivalentes a una sección de una tubería recta que es más larga que su tamaño físico real. Al calcular la longitud total de la tubería, agregue las longitudes equivalentes a todas las transiciones y adaptadores, además de la longitud de todas las secciones rectas del conducto. El siguiente cuadro le muestra cómo calcular la longitud total equivalente de la tubería, usando los pies aproximados de la longitud equivalente de algunas piezas de tubería típicas.

LONGITUD NÚMERO LONGITUD PIEZAS DE TUBERÍA EQUIVALENTE x USADO = EQUIVALENTE

Adaptador de Transición Rectangular a Circular*	5 pies	x	( )	=	Pies
Tapas de Pared	40 pies	x	( )	=	Pies
Codo de 90°	10pies	x	( )	=	Pies
Codo de 45°	5 pies	x	( )	=	Pies
Codo de 90°	25 pies	x	( )	=	Pies
Codo de 45°	5 pies	x	( )	=	Pies
Tapa del Techo	24 pies	x	( )	=	Pies
Tubería Recta de 6" Circular o 3 1⁄4" x 10" Rectangular	1 pies	x	( )	=	Pies

Tubería Total = Pies
*IMPORTANTE: Si se utiliza un adaptador de transición rectangular a circular, las esquinas inferiores del regulador se deberán cortar para que coincidan, usando las tijeras para hojalata, a fin de permitir un movimiento libre del regulador.
Las longitudes equivalentes a las piezas de conductos están basadas en evaluaciones reales y requisitos de reflejo para un buen rendimiento de la ventilación con cualquier campana de ventilación.

DAÑO – ENVÍO/ INSTALACIÓN

• Si la unidad se daña durante el envío, devuelva la unidad a la tienda donde fue comprada para su reparación o reemplazo.
• Si la unidad es dañada por el cliente, la reparación o reemplazo es responsabilidad del cliente.
• Si la unidad es dañada por el instalador (si no es el cliente), la reparación o reemplazo deberá ser realizado por arreglo entre el cliente y el instalador.

PARTES INCLUIDAS

PAQUETE DE PIEZAS

PARTE		CANTIDAD
	Tornillos de Madera (3/16" x 2")	2
	Tornillos con resorte y tuercas mariposa) (1/4" x 3")	4
	Tornillo de Máquina con Auto Alineación (1/4"-28 x 3-1/4")	3
	Arandela Aislante de Nylon (para gabinetes metálicos)	2
	Cordón para cable de corriente (plástico)	1

Enconrará las piezas de instalación dentro de un paquete con la unidad. Asegúrese de que se encuentren todas las piezas.

NOTA: Se incluyen algunas piezas adicionales.

PARTES INCLUIDAS

PIEZAS ADICIONALES

PARTE CANTIDAD
1	Plantilla del Gabinete Superior	1
	Plantilla de la Pared Trasera	1
	Instrucciones de Instalación del Manual del Propietario	11
	Filtros de Grasa	2
	Adaptador del Escape	1
	Bandeja	1
	Anillo del Plato Giratorio	1
	Filtro de Carbón (en algunos modelos)	1*

* NOTA:
- Para JVM3160 y AVM4160, el filtro está en el paquete de accesorios. No se encuentra instalado en el producto.
- Para JNM3161, el filtro ya se encuentra instalado en el producto.
- Para RVM5160, el filtro no está incluido.

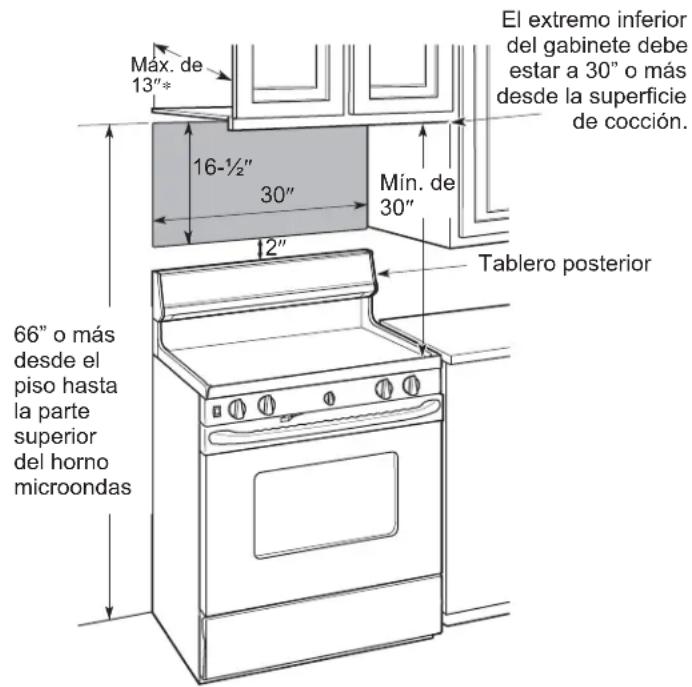

ESPACIO DE MONTAJE

El extremo inferior del gabinete debe estar a 30" o más desde la superficie de cocción. Máx. de 13"* 16-½" 30" 2" Mín. de 30" Tablero posterior 66" o más desde el piso hasta la parte superior del horno microondas

NOTAS:

• El espacio entre los gabinetes debe ser de 30" de ancho y estar libre de obstrucciones.
• Este horno microondas debe ser instalado sobre estufas de hasta 36" de ancho.
• Si hará que la ventilación de su horno microondas salga hacia el exterior, consulte la Sección Escape de la Campana para la preparación de la tubería de escape.
• Al instalar el horno microondas debajo de gabinetes lisos y finos, asegúrese de seguir las instrucciones que figuran en la plantilla del gabinete superior para que haya un despeje del cable de corriente..
• Para la configuración de modelos con Escape con Recirculación: No permita que el gabinete u otros objetos bloqueen el flujo de aire de la ventilación.
• El producto no debería ser instalado sobre una placa de cocción o estufa con un BTU combinado superior a 60,000 BTU.
  * Max de 13": para una instalación estándar, una profundidad del gabinete de 15" requiere pasos adicionales utilizando el kit de instalación adicional JX15BUMPWW/BB.

1 COLOCACIÓN DEL PLATO DE MONTAJE

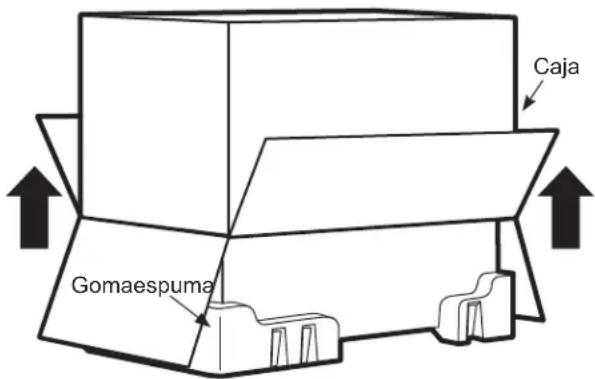

A RETIRO DEL HORNO MICROONDAS DE LA CAJA/RETIRO DEL PLATO DE MONTAJE

1 Abra la caja y vuelva a doblar las cuatro lengüetas de la caja completamente contra los costados de la caja. Retire los siguientes artículos de la gomaespuma protectora: instrucciones de instalación, filtros, adaptador del escape, regulador, y la caja pequeña de piezas. No retire la gomaespuma que protegé el frente del horno microondas.
2 Luego con cuidado haga girar el horno microondas y la caja sobre la parte superior. El horno microondas deberá descansar sobre la gomaespuma.

Caja Gomaespuma

3 Empuje la caja hacia arriba y afuera del horno microondas.

4 la placa de montaje está adherida a la parte trasera del horno microondas. Retire los dos tornillos que la sostienen al horno microondas. La placa se usará como la plantilla de la pared trasera y para montar el horno microondas a la pared.

5Coloque el horno microondas en forma vertical. Retire y de forma apropiada descarte las bolsas de plástico y la gomaespuma.

6Abra la puerta del horno microondas y retire la hoja plástica y la cinta del interior de la puerta del horno microondas. Retire la cinta que cubre el centro del plato giratorio.

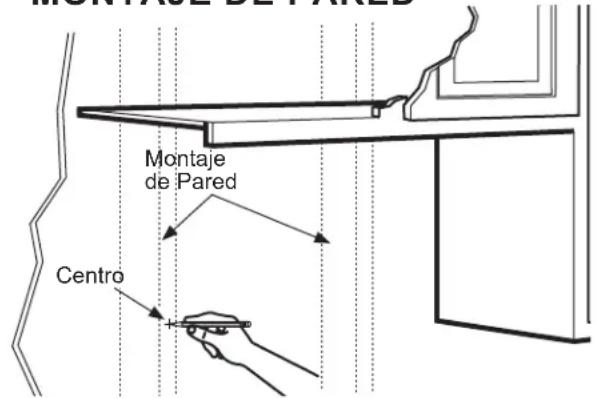

B BÚSQUEDA DEL MONTAJE DE PARED

MONTAGE DE PARED Montaje de Pared Centro

1 Busque los montajes, usando uno de los siguientes métodos:

A. Buscador de montajes.

O

B. Use un martillo para golpear suavemente sobre la superficie de montaje para buscar un sonido sólido. Esto indicará la ubicación del montaje.

2 Luego de ubicar el montaje(s), busque el centro sondeando la pared con un clavo pequeño para buscar los extremos del montaje. Luego haga una marca a mitad de camino entre los extremos. El centro de cualquier montaje adyacente deberá estar a 16" o 24" desde esta marca.

3 Dibuje una línea sobre el centro de los montajes.

IMPORTANTE: El horno microondas se deberá conectar a por lo menos un montaje de pared.

C DETERMINACIÓN DE LA PLACA DE MONTAJE DEBAJO DE SU GABINETE

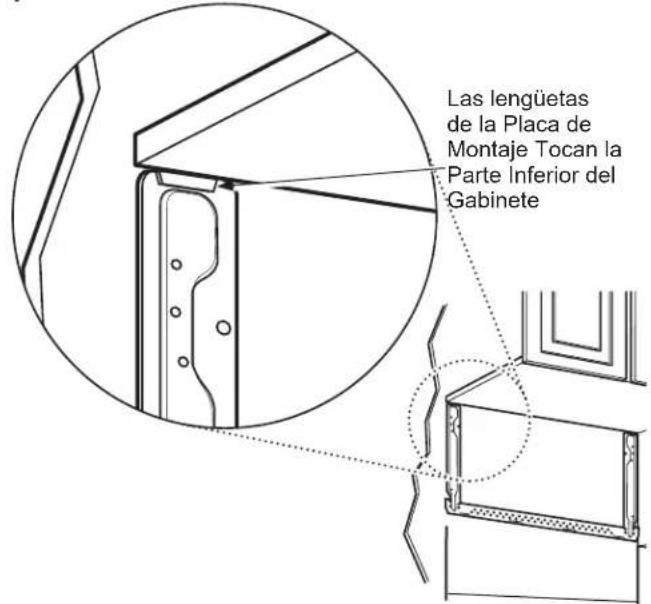

Posición de la Placa – gabinete inferior plano

Las lengüetas de la Placa de Montaje Tocan la Parte Inferior del Gabinete

Por lo menos 30", hasta 36"

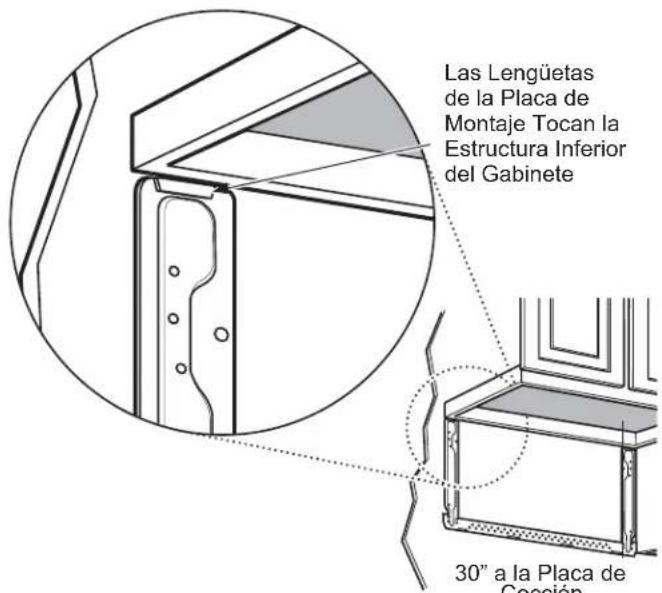

Posición de la Placa – gabinete inferior hueco

Las Lengüetas de la Placa de Montaje Tocan la Estructura Inferior del Gabinete 30" a la Placa de Cocción

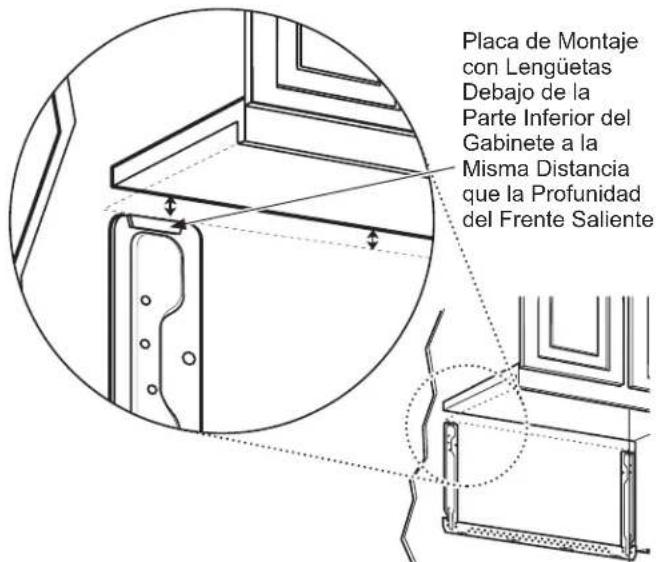

Posición de la Placa – gabinete con frente saliente

Placa de Montaje con Lengüetas Debajo de la Parte Inferior del Gabinete a la Misma Distancia que la Profunidad del Frente Saliente

30" a la Placa de Cocción

Es posible que sus gabinetes posean bordes decorativos que interfieren con la instalación del horno microondas. Es posible que necesite retirar el borde decorativo para instalar el horno microondas de forma apropiada y nivelarlo.

EL HORNO MICROONDAS DEBE ESTAR NIVELADO.

Use un nivel para asegurarse de que la parte inferior del gabinete esté nivelada.

Si los gabinetes cuentan con un frente saliente, instale la placa de montaje a la misma distancia que la profundidad del frente saliente. Esto mantendrá el horno microondas nivelado.

Mida la profundidad interna del frente saliente.
②buje una línea horizontal en la pared trasera que posea la misma distancia debajo del fondo del gabinete como de la profundidad interior del frente saliente.
3 para este tipo de instalación con frente saliente, alinee las lengüetas montantes con la línea horizontal, sin tocar la parte inferior del gabinete como se describe en el paso D.

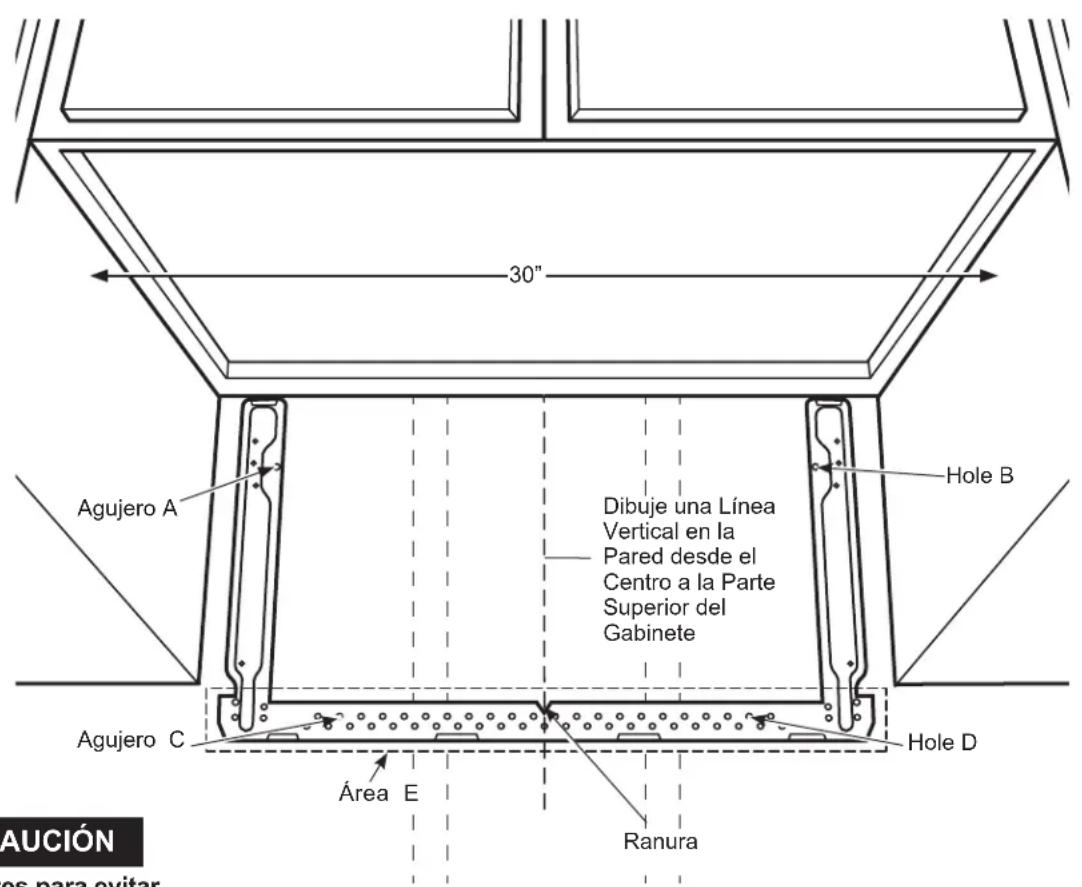

D ALINEE LA PLACA DE MONTAJE

30" Agujero A Dibuje una Línea Vertical en la Pared desde el Centro a la Parte Superior del Gabinete Hole B Agujero C Área E Ranura Hole D AUCIÓN es para evitar

▲PRECAUCIÓN

Use guantes para evitar cortes de dedos en extremos puntiagudos.

1 Dibuje una línea vertical en la pared en el centro del espacio de 30" de ancho.
2 Use la placa de montaje como plantilla para la pared trasera. Coloque la placa de montaje en la pared, asegurándose de que las lengüetas estén tocando la parte inferior del gabinete o la línea a nivel dibujada en el paso C para gabinetes con frente saliente. Alinee la ranura y la línea central de la placa de montaje con la línea central de la pared.
3 Mientras sostiene la placa de montaje con una mano, dibuje círculos en la pared en los agujeros A, B, C y D (consulte la ilustración más arriba/ la placa real está marcada con flechas). Se deberán usar cuatro agujeros para el montaje.

NOTA: Los agujeros C y D están dentro del área E. Si C y D no están en un montaje, busque un montaje en alguna parte en el área E y dibuje un quinto círculo que se alinee con el montaje. Es importante usar por lo menos un tornillo de madera montado de manera firme en un montaje para sostener el peso del horno microondas.

Deje la placa de montaje a un costado.

ADVERTENCIA

Riesgo de Descarga Eléctrica.

Puede ocasionar lesiones o la muerte. Deberá tener cuidado de no taladrar sobre cableados eléctricos dentro de paredes o gabinetes.

4 Haga agujeros sobre los círculos. Si hay un montaje, haga un agujero de 3/16" para tornillos de madera. Para aquellos agujeros que no estén alineados con un montaje, haga un agujero de 5/8" para tornillos con resorte.

NOTA: NO MONTE LA PLACA EN ESTE MOMENTO.

2 TIPOS DE INSTALACIÓN (Elija A, B o C)

Este horno microondas está diseñado para ser adaptado a los siguientes 3 tipos de ventilación:

A. Recirculación (Sin Conductos no Ventilados)
B. Escape Exterior Superior (Conducto Vertical)
C. Escape Exterior Trasero (Conducto Horizontal)

NOTA: Seleccione el tipo de ventilación requerida para su instalación y proceda a dicha sección.

A RECIRCULACIÓN (SIN CONDUCTOS NO VENTILADOS)

Lea la Página 13.

Se requiere un Kit de Accesorios de Filtros de Carbón para el escape no ventilado. (Consulte el número del kit en su Manual del Propietario).

B ESCAPE EXTERIOR SUPERIOR (CONDUCTO VERTICAL)

El Adaptador Está en el Lugar Correcto para el Escape Exterior Superior Lea la Página 17.

C ESCAPE EXTERIOR TRASERO (CONDUCTO HORIZONTAL)

Lea la Página 21.

RECIRCULACIÓN (Sin Conductos No Ventilados)

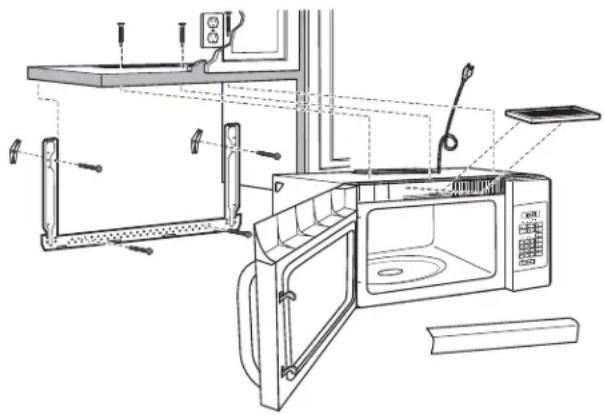

VISIÓN GENERAL DE LA INSTALACIÓN

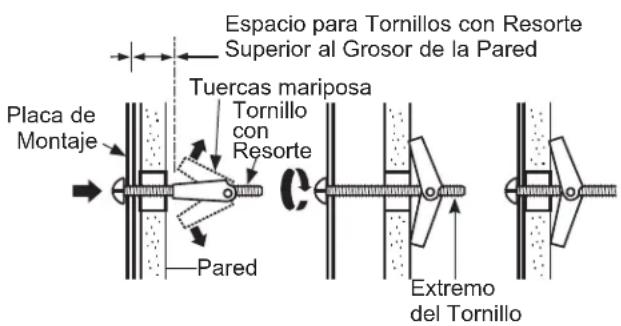

A1. ADHERA LA PLACA DE MONTAJE A LA PARED
A2. USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE SUPERIOR
A3. AJUSTE EL MOTOR DEL CALENTADOR
A4. CÓMO INSTALAR EL FILTRO DE CARBÓN
A5. MONTE EL HORNO MICROONDAS
A6. INSTALACIÓN/ REEMPLAZO DEL FILTRO DE CARBÓN SIN ACCESO A LOS TORNILLOS SUPERIORES Y LA UNIDAD YA FUE MONTADA

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared.

1 Retire las tuercas mariposa de los tornillos.
2 Inserte los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

Para usar tornillos con resorte:

Espacio para Tornillos con Resorte Superior al Grosor de la Pared Tuercas mariposa Placa de Montaje Tornillo con Resorte Pared Extremo del Tornillo

3 Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en los agujeros de la pared para montar la placa.

NOTA: Antes de ajustar los tornillos con resorte y el tornillo de madera, asegúrese de que las lengüetas sobre la placa de montaje toquen la parte inferior del gabinete o la línea a nivel horizontal cuando se lo presione contra la pared y que la placa esté correctamente centrada debajo del gabinete.

PRECAUCIÓN

Tenga cuidado para evitar

pellizcos en los dedos entre la parte trasera de la placa de montaje y la pared.

4 Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE SUPERIOR

Es necesario hacer agujeros para los tornillos del soporte superior y un agujero lo suficientemente grande para que el cable de corriente lo pueda atravesar.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR.
• Pegue la misma debajo del gabinete superior.
• Haga los agujeros siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

▲PRECAUCIÓN

Use gafas de seguridad al

realizar agujeros en la parte inferior del gabinete.

A3 AJUSTE EL MOTOR DEL CALENTADOR

1 Retire los tornillos que sostienen la unidad del calentador y los tornillos que aseguran el plato calentador. Retire el plato calentador de la caja externa, deslizando la misma hacia la parte trasera del horno microondas y empujando hacia arriba.

Tornillos del Motor del Calentador

Plato Calentador Tornillo del Motor del Calentador

2 Con cuidado empuje hacia usted la unidad del calentador. Los cables se extenderán lo suficiente como para permitirle ajustar la unidad del calentador.

A3 AJUSTE EL MOTOR DEL CALENTADOR (cont.)

Paletas del Ventilador

Cables letas del ventilador Parte Trasera del Microon-das

3 Ruede la unidad del calefactor 90° de forma tal que las aberturas de la paleta del ventilador estén orientadas hacia el frente del microondas.

Gire 90° Parte Trasera del Microondas

Nota: Asegúrese de que los cables permanezcan dirigidos hacia las aberturas de la estructura del motor. Para evitar daños sobre el cableado del motor del ventilador, inserte el motor cuidadosamente de forma tal que el cableado del motor del ventilador no tenga contacto con el soporte del cable de encendido del microondas.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte. No empuje ni extienda el cableado de la unidad del soplador. Asegúrese de que los cables no posean cortes.

4Deslice el plato calentador nuevamente hacia el microondas, colocando las lengüetas laterales en las ranuras y empujando suavemente hasta que la lengüeta trasera quede ubicada en la ranura trasera. Reemplace los 3 tornillos.

Lengüeta Lateral Ranura Lateral Lengüeta Lateral Ranura Lateral

A4 CÓMO INSTALAR EL FILTRO DE CARBÓN

1 Retire los 2 tornillos en la parte superior del horno microondas, justo arriba del panel de la rejilla, usando un destornillador Phillips. Si los dos tornillos no están accesibles, lea la sección A5.
2 Abra la puerta.
3 Retire el rejilla.

Rejilla

4 Inserte la parte superior del filtro arriba y en las ranuras a ambos lados de la parte interior de la abertura superior. Una vez que haya despejado la lengüeta inferior, empuje la parte inferior del filtro hasta que esté correctamente colocada detrás de la lengüeta.

Ranuras del Microondas para un Filtro en Cada Lado Filtro (con detalles color ceniza para mostrar las ranuras) Lengüeta Inferior

5 Reemplace la rejilla, insertando la pestaña superior de la rejilla en las ranuras de la caja como se muestra.

Rejilla Rejilla Asegúrese de que las lengüetas inferiores queden colocadas como se muestra.

6 Reemplace los dos tornillos superiores.
7 Cierre la puerta.

A5 MONTE EL HORNO MICROONDAS

A fin de evitar el riesgo

de lesión personal (lesión en la espalda u otras lesiones debido a un peso excesivo del horno microondas) o daños sobre la propiedad, deberá contar con la ayuda de dos personas para instalar este horno microondas.

IMPORTANTE: No tome ni use la manija durante la instalación.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte: Si instala la unidad con encimeros de metal, cubra el agujero del extremo del cable de suministro de corriente con aislante para el cable del suministro de corriente.

IMPORTANTE: Si no se usan bloqueos de filtro, se podrán producir daños en la caja debido al ajuste excesivo de los tornillos.

NOTA: Al montar el horno microondas, haga pasar el cable de corriente a través del agujero de la parte inferior del gabinete superior. Mantenga el mismo apretado siguiendo los Pasos 1 a 3. Evite cortes en el cable o que se levante el horno microondas por tirar del cable.

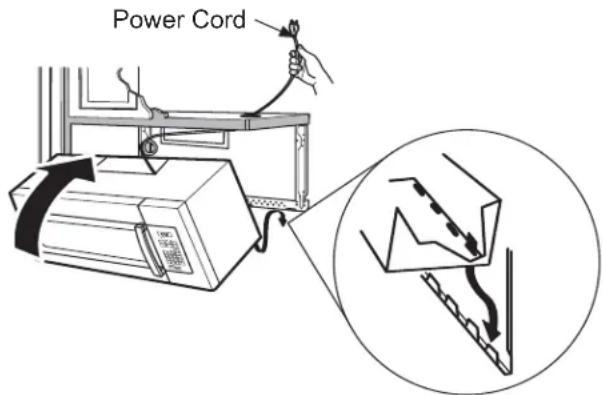

1 Levante el horno microondas, incline el mismo hacia adelante, y enganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje

Cable de Corriente

2 Gire el frente del horno contra la parte inferior del gabinete.

A5 MONTE EL HORNO (cont.)

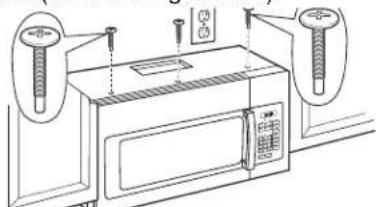

3 Inserte 3 tornillos autoalineantes (1/4" - 28 x 2 ¼") a través de los agujeros del gabinete superior externo. Dé dos giros completos a cada tornillo.

Frente del Gabinete

Estante Inferior del Gabinete Bloque de relleno Equivalente a la Profunidad del Hueco del Gabinete Tornillo Autoalineante Parte Superior del Horno Microondas Esta distancia NO puede superar las 2" para asegurar una instalación adecuada

Tornillos Autoalineantes

4 Ajuste los tres tornillos en la parte superior del horno microondas. (Al ajustar los tornillos, sostenga el horno microondas en su posición contra la pared y el gabinete superior).
5 Instale los filtros de grasa. Consulte el Manual del Propietario embalado con el horno microondas.

A6 INSTALACIÓN/ REEMPLAZO DEL FILTRO DE CARBÓN SIN ACCESO A LOS TORNILLOS SUPERIORES Y LA UNIDAD YA FUE MONTADA

DESMONTE EL HORNO MICROONDAS

▲PRECAUCIÓN

A fin de evitar el riesgo

de lesión personal (lesión en la espalda u otras lesiones debido a un peso excesivo del horno microondas) o daños sobre la propiedad, deberá contar con la ayuda de dos personas para instalar este horno microondas.

IMPORTANTE: No tome ni use la manija durante el retiro.

ADVERTENCIA

Riesgo de Descarga Eléctrica.

Puede ocasionar lesiones o la muerte: Si retira la unidad con encimeros de metal, cubra el extremo del agujero del cable del suministro de corriente con aislante para el cable del suministro de corriente.

IMPORTANTE: Si no se usan bloqueos de filtro, se podrán producir daños en la caja debido al ajuste excesivo de los tornillos.

1 Afloje los 3 tornillos en la parte superior del horno microondas (dentro del gabinete).

2 Levante el horno microondas, incline el mismo hacia adelante, y desenganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje.

3 Reemplace el filtro usando instrucciones de la sección A4.
4 Vuelva a instalar la unidad siguiendo las instrucciones de A5.

B ESCAPE SUPERIOR EXTERIOR (Conducto Vertical)

VISIÓN GENERAL DE LA INSTALACIÓN

B1. Adjunte la Placa de Montaje a la Pared
B2. Prepare el Gabinete Superior
B3. Ajuste el Motor del Calentador
B4. Instale el Adaptador del Escape
B5. Monte el Horno Microondas
B6. Conecte la Tubería

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared. Las ubicaciones recomendadas sobre la placa de pared están indicadas por A, B, C y D.

1 Retire las tuercas mariposa de los tornillos.
2 Inserte los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

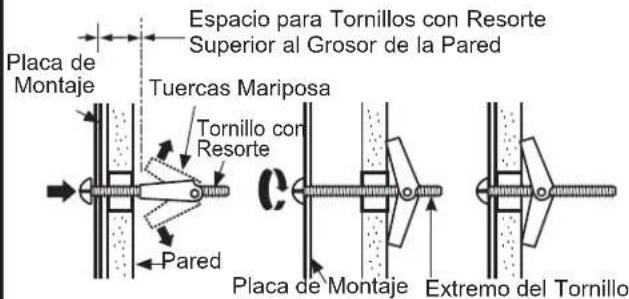

PARA USAR TORNILLOS CON RESORTE:

Espacio para Tornillos con Resorte Superior al Grosor de la Pared Placa de Montaje Tuercas Mariposa Tornillo con Resorte Pared Placa de Montaje Extremo del Tornillo

3 Inserte las tuercas mariposa en los agujeros de la pared y coloque la placa de montaje contra la pared. NOTA: Antes de ajustar los tornillos con resorte y el tornillo de madera, asegúrese de que las lengüetas sobre la placa de montaje toquen la parte inferior del gabinete cuando se las presione contra la pared y que la placa esté correctamente centrada debajo del gabinete.

PRECAUCIÓN

Tenga cuidado para evitar pellizcos en los dedos entre la parte trasera de la placa de montaje y la pared.

4 Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

B2 USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE SUPERIOR

Es necesario que haga agujeros para los tornillos de soporte de la parte superior, un agujero lo suficientemente grande para que el cable de corriente pueda pasar, y un disyuntor lo suficientemente grande para el adaptador del escape.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR
• Pegue la misma debajo del gabinete superior.
• Haga los agujeros siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

▲PRECAUCIÓN

Use gafas de seguridad

al realizar agujeros en la parte inferior del gabinete.

B3 AJUSTE EL MOTOR DEL CALENTADOR

1 Retire los tornillos que sostienen la unidad del calentador y los tornillos que aseguran el plato calentador. Retire el plato calentador de la caja externa, deslizando la misma hacia la parte trasera del horno microondas y empujando hacia arriba.

Tornillos del Motor del Calentador Plato Calentador Tornillo del Motor del Calentador

2 Con cuidado empuje hacia usted la unidad del calentador. Los cables se extenderán lo suficiente como para permitirle ajustar la unidad del calefactor.

B3 AJUSTE EL MOTOR DEL CALENTADOR (cont.)

Gire 90° Parte trasera del Microondas

3 Haga rodar el calentador de modo que las aberturas de las paletas del ventilador enfrenten la parte superior del horno. Vuelva a colocar el calentador en la abertura.

Paletas del Ventilador Cables Parte trasera del Microondas

NOTA: Asegúrese de que los cables permanezcan dirigidos hacia las aberturas de la estructura del motor. Para evitar daños sobre el cableado del motor del ventilador, inserte el motor cuidadosamente de forma tal que el cableado del motor del ventilador no tenga contacto con el soporte del cable de encendido del microondas.

ADVERTENCIA

Existe riesgo de

descargas eléctricas que pueden ocasionar lesiones o la muerte. No empuje ni extienda el cableado de la unidad del soplador. Asegúrese de que los cables no posean cortes.

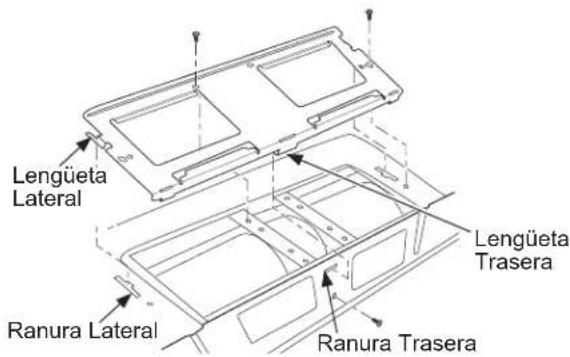

4Deslice el plato calentador nuevamente hacia el microondas, colocando las lengüetas laterales en las ranuras y empujando suavemente hasta que la lengüeta trasera quede ubicada en la ranura trasera. Reemplace los 3 tornillos.

Lengüeta Lateral Lengüeta Trasera Ranura Lateral Ranura Trasera

B4 ENSAMBLE E INSTALE EL ADAPTADOR

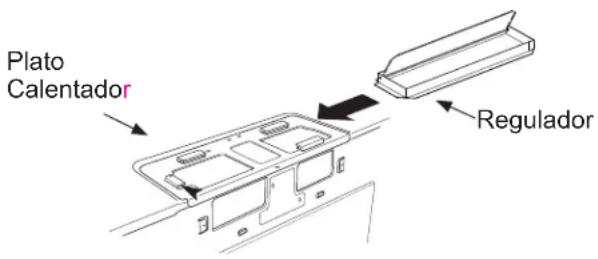

Plato Calentador Regulador

1 Coloque el horno microondas en su posición vertical, con la parte superior de la unidad hacia arriba y el frente hacia usted.
2 Coloque el horno microondas en su posición vertical, con la parte superior de la unidad hacia arriba y el frente hacia usted.
3 Deslice el regulador de izquierda a derecha dentro de las lengüetas en el plato calentador. La cinta amarilla del regulador deberá estar en dirección contraria hacia usted.
4 Retire la cinta amarilla del regulador. Asegúrese de que el regulador gire fácilmente antes del montar el horno microondas.

Deberá hacer ajustes para asegurar una alineación correcta con el conducto de escape de su hogar luego de instalar el horno microondas.

5 Posicione el plato calentador con el regulador nuevamente en el microondas y asegure el mismo con los tornillos que fueron retirados.

B5 MONTE EL HORNO MICROONDAS

A fin de evitar el riesgo

de lesión personal (lesión en la espalda u otras lesiones debido a un peso excesivo del horno microondas) o daños sobre la propiedad, deberá contar con la ayuda de dos personas para instalar este horno microondas.

IMPORTANTE: No tome ni use la manija durante la instalación.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte: Si instala la unidad con encimeros de metal, cubra el agujero del extremo del cable de suministro de corriente con aislante para el cable del suministro de corriente.

IMPORTANTE: Si no se usan bloqueos de filtro, se podrán producir daños en la caja debido al ajuste excesivo de los tornillos.

NOTA: Al montar el horno microondas, haga pasar el cable de corriente a través del agujero de la parte inferior del gabinete superior. Mantenga el mismo apretado siguiendo los Pasos 1 a 3. Evite cortes en el cable o que se levante el horno microondas por tirar del cable.

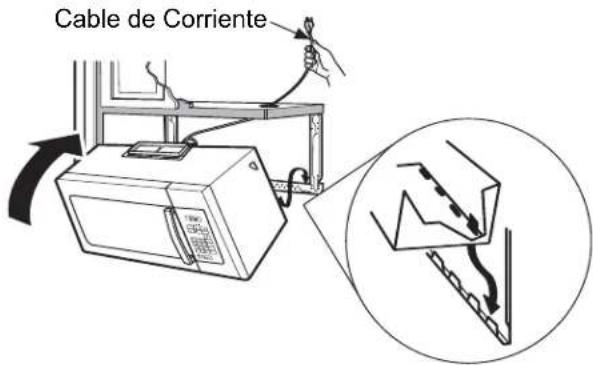

1 Levante el horno microondas, incline el mismo hacia adelante, y enganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje.

Cable de Corriente

2 Gire el frente del horno contra la parte inferior del gabinete.

B5 MONTE EL HORNO MICROONDAS (cont.)

3 Inserte un tornillo autoalineante a través del agujero de la parte superior del centro del gabinete. En forma temporaria asegure el horno dando al tornillo por lo menos dos giros completos una vez que las roscas fueron colocadas. (Más tarde se ajustará completamente.) Inserte 2 tornillos autoalineantes (1/4" - 28 x 2 1/4") a través de los agujeros del gabinete superior externo. Dé dos giros completos a cada tornillo.

Estante Inferior del Gabinete Bloque de relleno Equivalente a la Profundidad del Hueco del Gabinete Tornillo Autoalineante Parte Superior del Horno Microondas Esta distancia NO puede superar las 2" para asegurar una instalación adecuada

4 Ajuste los tres tornillos en la parte superior del horno microondas. (Al ajustar los tornillos, sostenga el horno microondas en su posición contra la pared y el gabinete superior).

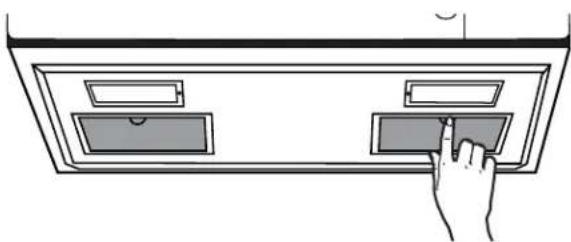

5 Instale los filtros de grasa. Consulte el Manual del Propietario embalado con el horno microondas.

B6 CONEXIÓN DEL CONDUCTO

Conducto del Hogar

1 Extienda el conducto del hogar para poder conectarlo al adaptador del escape.

2 Selle las juntas del conducto de escape usando cinta para conductos.

ESCAPE EXTERIOR TRASERO (Conducto Horizontal)

VISIÓN GENERAL DE LA INSTALACIÓN

C1. Prepare la Pared Trasera
C2. Adjunte la Placa de Montaje a la Pared
C3. Prepare el Gabinete Superior
C4. Ajuste el Calentador
C5. Monte el Horno Microondas

PREPARACIÓN DE LA PARED TRASERA PARA EL ESCAPE EXTERNO TRASERO

Es necesario cortar una abertura en la pared trasera del escape externo.

• Lea las instrucciones sobre la PLANTILLA DE LA PARED TRASERA.
• Pegue la misma a la pared trasera, alineándola con los agujeros previamente perforados A y B en la placa de montaje.
• Corte la apertura, siguiendo las instrucciones de la PLANTILLA DE LA PARED TRASERA.

ADHIERA LA PLACA DE MONTAJE A LA PARED

Adhiera la placa a la pared usando tornillos con resortes. Por lo menos un tornillo de madera deberá ser usado para adherir la placa al montaje de pared.

1 Retire las tuercas mariposa de los tornillos.
2 Insete los tornillos en la placa de montaje a través de los agujeros designados para entrar en la placa de yeso y vuelva a ajustar las tuercas mariposa a 3/4" sobre cada tornillo.

C2 ADHIERA LA PLACA DE MONTAJE A LA PARED (cont.)

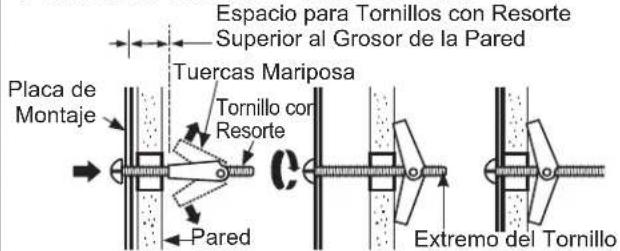

Para usar tornillos con resorte:

Espacio para Tornillos con Resorte Superior al Grosor de la Pared Tuercas Mariposa Placa de Montaje Tornillo con Resorte Pared Extremo del Tornillo

3 Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en los agujeros de la pared para montar la placa

NOTA: Antes de ajustar los tornillos con resorte y el tornillo de madera, asegúrese de que las lengüetas sobre la placa de montaje toquen la parte inferior del gabinete cuando se las presione contra la pared y que la placa esté correctamente centrada debajo del gabinete.

▲PRECAUCIÓN

Tenga cuidado para evitar pellizcos en los dedos entre la parte trasera de la placa de montaje y la pared.

4 Ajuste todos los tornillos. Empuje la placa hacia afuera de la pared para ayudar a ajustar los tornillos.

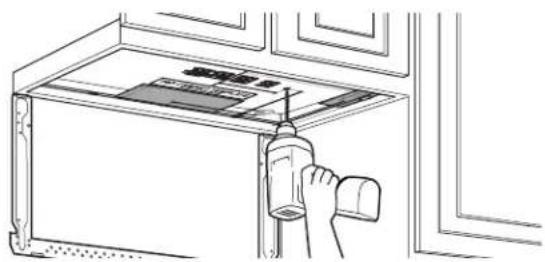

C3 USE LA PLANTILLA DEL GABINETE SUPERIOR PARA LA PREPARACIÓN DEL GABINETE SUPERIOR

Es necesario hacer agujeros para los tornillos del soporte superior y un agujero lo suficientemente grande para que el cable de corriente lo pueda atravesar.

• Lea las instrucciones sobre la PLANTILLA DEL GABINETE SUPERIOR.
• Pegue la misma debajo del gabinete superior.
• Haga los agujeros siguiendo las instrucciones en la PLANTILLA DEL GABINETE SUPERIOR.

PRECAUCIÓN

Use gafas de seguridad al realizar agujeros en la parte inferior del gabinete.

C4 ADAPTACIÓN DEL CALEFACTOR PARA EL ESCAPE EXTERIOR TRASERO

1 Retire el tornillo del motor del calentador que sostiene el plato calentador sobre el horno microondas. Deslice el plato hacia la parte trasera del microondas y levante el mismo para retirarlo.

Tornillos del Motor del Calentador

Plato Calentador

2 Retire el tornillo de la parte trasera de la unidad.

Tornillo

3Con cuidado retire el ventilador de la cavidad. Retire el cable de la ranura en la parte inferior del ventilador luego de haber sido retirado de la cavidad.

4 El ventilador se debe girar 180 grados hacia la derecha para que esté en la orientación correcta, manteniendo la parte del calentador del ventilador donde el aire sale en la parte superior del ventilador. Es necesario reinsertar el cable en el espacio de la cavidad una vez que fue orientado de forma correcta.

Cables Paletas del Ventilador Parte Trasera del Microondas

5 Retire las placas preperforadas en la parte trasera de la unidad con recortes.

Parte trasora

del microondas

Placas Preperforadas: Recorte las 4 redes en cada panel preperforado y retire las preperforaciones metálicas para el flujo de aire trasero. Se deberá eliminar cualquier extremo punteagudo creado al retirar las placas preperforadas.

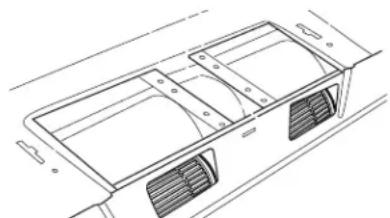

C4 ADAPTACIÓN DEL CALEFACTOR PARA EL ESCAPE TRASERO EXTERIOR (cont.)

6 De forma suave vuelva a colocar el ventilador en la cavidad con la parte del escape del ventilador arriba y enfrentando la parte trasera de la unidad.

NOTA: Asegúrese de que los cables permanezcan dirigidos hacia las aberturas de la estructura del motor. Para evitar daños sobre el cableado del motor del ventilador, inserte el motor cuidadosamente de forma tal que el cableado del motor del ventilador no tenga contacto con el soporte del cable de encendido del microondas.

7 Reemplace el tornillo de la parte trasera de la unidad.

Tornillo

8 Deslice el regulador sobre la parte trasera de la unidad con la bisagra en la parte superior.

Deslice el adaptador del escape en las guías de la parte trasera del horno microondas. Regulador (lado de la bisagra hacia arriba) Adaptador del Escape Parte Trasera del Horno Microondas Lengüetas de Bloqueo

9 Reemplace la tapa de la ventilación de la unidad y asegure la misma a la unidad, reemplazando los dos tornillos que fueron retirados, con uno en el agujero medio y uno del otro lado.

Lengüeta Lateral Ranura Lateral Lengüeta Trasera Ranura Lateral

C5 MONTE EL HORNO MICROONDAS

A fin de evitar el riesgo

de lesión personal (lesión en la espalda u otras lesiones debido a un peso excesivo del horno microondas) o daños sobre la propiedad, deberá contar con la ayuda de dos personas para instalar este horno microondas.

IMPORTANTE: No tome ni use la manija durante la instalación.

ADVERTENCIA

Riesgo de Descarga

Eléctrica. Puede ocasionar lesiones o la muerte: Si instala la unidad con encimeros de metal, cubra el agujero del extremo del cable de suministro de corriente con aislante para el cable de suministro de corriente.

IMPORTANTE: Si no se usan bloqueos de filtro, se podrán producir daños en la caja debido al ajuste excesivo de los tornillos.

NOTA: Al montar el horno microondas, haga pasar el cable de corriente a través del agujero de la parte inferior del gabinete superior. Mantenga el mismo apretado siguiendo los Pasos 1 a 3. Evite cortes en el cable o que se levante el horno microondas por tirar del cable.

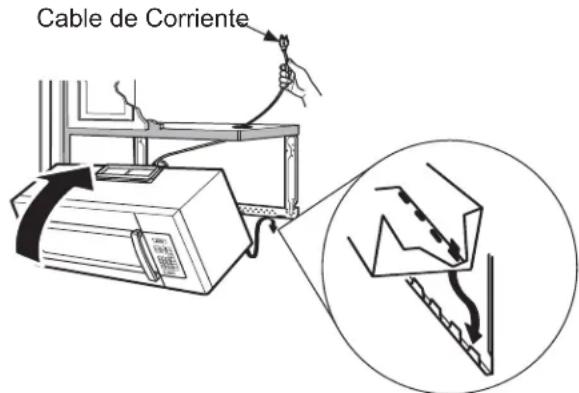

1 Levante el horno microondas, incline el mismo hacia adelante, y enganche las ranuras en el extremo inferior trasero sobre las cuatro lengüetas inferiores de la placa de montaje.

2 Gire el frente del horno contra la parte inferior del gabinete.

C5 MONTE EL HORNO MICROONDAS (cont.)

3 Inserte un tornillo autoalineante a través del agujero de la parte superior del centro del gabinete. En forma temporaria asegure el horno dando al tornillo por lo menos dos giros completos una vez que las roscas fueron colocadas. (Más tarde se ajustará completamente). Inserte 2 tornillos autoalineantes (1/4" - 28 x 2 ¼") a través de los agujeros del gabinete superior externo. Dé dos giros completos a cada tornillo.

4 Ajuste los tres tornillos en la parte superior del horno microondas. (Al ajustar los tornillos, sostenga el horno microondas en su posición contra la pared y el gabinete superior).
5 Instale los filtros de grasa. Consulte el Manual del Propietario embalado con el horno microondas.

ANTES DE USAR EL HORNO MICROONDAS

Asegúrese de que el horno microondas haya sido instalado de acuerdo con las instrucciones.

INSTALLATION INSTRUCTIONS

6 Lea el Manual del Propietario.

2 Retire todos los materiales de embalaje del horno microondas.

3 Instale el plato giratorio y el anillo del plato giratorio en la cavidad.

4 Reemplace el fusible del hogar o vuelva a activar el disyuntor.

7 MANTENGA LAS INSTRUCCIONES DE INSTALACIÓN PARA USO DEL INSPECTOR LOCAL.

INSTALLATION INSTRUCTIONS

5 Modelos de 120 V: Enchufe el cable de corriente en un tomacorriente eléctrico específico de 15 a 20 amp.

Asegúrese de contar con una conexión a tierra adecuada antes de usar.

Cuando se encuentre un tomacorriente de pared de dos enchufes, es muy importante reemplazarlo por uno conectado a tierra de forma adecuada de tres cables, instalado por un electricista calificado.
