Tipo de producto	Kit de instalación en el salpicadero para radios aftermarket
Marca	Metra
Modelo	99-7325S
Vehículos compatibles	Hyundai Santa Fe 2007-2012 (excepto modelos con navegación de fábrica)
Provisiones para radio	Radio DIN con compartimento, radio ISO con compartimento
Componentes del kit	Alojamiento para radio, soportes ISO, placa de embellecedor
Material	Plástico ABS
Dimensiones (aprox.)	7 x 5 x 3 pulgadas
Peso (aprox.)	0.5 lb
Requisitos de alimentación	Ninguno (kit pasivo)
Herramientas de instalación	Herramienta para retirar paneles, destornillador Phillips, llave de vaso
Arnés de cableado requerido (se vende por separado)	70-7302 (2007-2009) o 70-7303 (2009 en adelante Hyundai/Kia)
Adaptador de antena requerido (se vende por separado)	40-KI11 (Hyundai Santa Fe 2009 en adelante)
Notas de instalación	Desconecte el terminal negativo de la batería antes de la instalación; vuelva a montar en orden inverso
Mantenimiento	Limpie con un paño suave y húmedo; evite productos químicos agresivos
Información de seguridad	Asegúrese de que todos los accesorios e indicadores de bolsas de aire estén conectados antes de reconectar la batería
Piezas de repuesto y reparabilidad	Contacte a Metra para piezas de repuesto; no se recomienda reparar
Certificación	Instalación recomendada por MECP
Garantía	Garantía limitada de por vida (consulte con el minorista)

Preguntas frecuentes - 99-7325S Metra

¿Con qué vehículos es compatible el Metra 99-7325S?

El Metra 99-7325S es compatible con modelos Hyundai Santa Fe de 2007 a 2012, excluyendo los modelos con navegación de fábrica.

¿Qué tipo de radio admite este kit?

Este kit admite tanto radio DIN como ISO. Para radios DIN, use el compartimento incluido; para radios ISO, apile las unidades con los soportes incluidos.

¿Necesito un arnés de cableado o adaptador de antena adicional?

Sí, se venden por separado. Para modelos 2007-2009, use el arnés Metra 70-7302; para 2009 en adelante, use el arnés 70-7303. Para la antena de 2009 en adelante, use el adaptador 40-KI11.

¿Qué herramientas se requieren para la instalación?

Necesitará una herramienta para retirar paneles, un destornillador Phillips y una llave de vaso. También se recomienda una herramienta para retirar molduras.

¿Es difícil instalar este kit de salpicadero?

La instalación es de dificultad moderada y requiere habilidades mecánicas básicas. Siga las instrucciones incluidas cuidadosamente y considere la instalación profesional si no está seguro.

¿Puedo instalar una radio aftermarket de tamaño doble DIN?

Sí, el kit puede acomodar una radio doble DIN utilizando los soportes dobles DIN proporcionados. Asegure la radio al conjunto de soporte/placa de embellecedor.

¿Necesito desconectar la batería antes de la instalación?

Sí, Metra recomienda desconectar el terminal negativo de la batería antes de comenzar la instalación para evitar cortocircuitos eléctricos.

¿Cuál es la garantía del Metra 99-7325S?

El kit generalmente viene con una garantía limitada de por vida. Consulte con su minorista para conocer los detalles específicos de la garantía y las políticas de devolución.

¿Dónde puedo encontrar piezas de repuesto si algo se rompe?

Contacte directamente a Metra o visite su sitio web para obtener piezas de repuesto. El kit no está diseñado para reparaciones en campo; reemplace los componentes dañados según sea necesario.

¿La placa de embellecedor viene en diferentes colores?

La placa de embellecedor incluida es de color negro para combinar con la mayoría de los salpicaderos de fábrica. Las opciones de color pueden variar según el minorista; verifique las especificaciones del producto antes de comprar.

MANUAL DE USUARIO 99-7325S Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7325

APLICACIONES

Hyundai Santa Fe 2007-2012

(no para los modelos equipados de fábrica NAV)

99-7325

CARACTERÍSTICAS DEL KIT

• Provisión de radio DIN con bolsillo
• Provisión de radio ISO con bolsillo

COMPONENTES DEL KIT

• A) Alojamiento del radio • B) Soportes ISO • C) Placa de moldura

A

B

C

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-7302 - Arnés Hyundai 2007-2009 • 70-7303 - Arnés Hyundai/Kia 2009 y más

Adaptador de antena: • 40-KI11 - Adaptador de antena Hyundai Santa Fe 2009 y más

HERRAMIENTAS REQUERIDAS

- Herramienta de remoción de panel • Destornillador Phillips • Herramienta toma de corriente

Indice

Desmontaje del tablero

— Hyundai Santa Fe 2007-2012 .... 2

Ensamble del kit

• Provisión de radio DIN con bolsillo .... 3
• Provisión de radio ISO con bolsillo .... 3

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

NOTA: Remítase a las instrucciones incluidas con el radio de postventa.

Desmontaje del tablero 99-7325

Hyundai Santa Fe 2007-2012

1. Quite (1) tornillo Phillips del lado derecho del panel debajo de la columna de dirección y suelte y deje que el lado derecho del panel cuelgue. (Figura A)
2. Desenganche y quite la tapa sobre el reloj en la parte superior del panel que rodea el radio. (Figura B)
3. Desenganche y quite el panel que se extiende a lo largo del tablero debajo del control del aire acondicionado y arriba de la guantera, incluyendo el cenicero. (Figura C)
4. Quite los (2) tornillos Phillips y luego desenganche y quite el panel que rodea el radio, incluyendo las rejillas del aire acondicionado. (Figura D)
5. Retire los (4) tornillos Phillips que sostienen el radio. Desconecte y retire el radio.

Continuará al ensamble del kit

Provisión de radio DIN con bolsillo

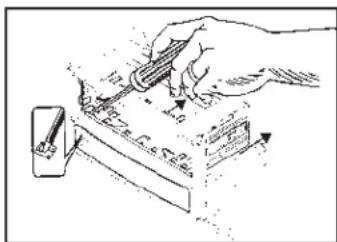

1. Deslice la reja DIN en la carcasa del radio y sujétela doblando hacia afuera las pestañas de metal. (Figura A)
2. Deslice el radio de mercado secundario en la reja hasta que entre a presión. (Figura B)
3. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda usar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar que funcione correctamente.
4. Vuelva a montar el tablero en forma inversa al desmontaje.

Provisión de radio ISO con bolsillo

1. Monte los soportes ISO en el radio de mercado secundario con los tornillos que vienen con el radio. (Figura A)
2. Deslice el radio en la apertura del radio hasta que los ganchos laterales entren a presión a su lugar. (Figura B)
3. Coloque a presión la placa de la moldura al frente de la carcasa del radio. (Figura B)
4. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda usar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar que funcione correctamente.
5. Vuelva a montar el tablero en forma inversa al desmontaje.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7325

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Registrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica
