MANUAL DE USUARIO 99-6532B Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-65328

Jeep Renegade 2015 y mas 99-6532B

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Pintura para igualar el acabado de fábrica

COMPONENTES DEL KIT

• A) Panel de la moldura del radio • B) Soportes • C) Cavidad • D) (4) ganchos blancos para panel
• E) (4) tornillos Phillips #8 de 3/8"

A

B

C

D

E

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cables: • XSVI-6523-NAV

Adaptador de antena: • Adaptador de antena amplificado 40-EU55

Indice

Desmontaje del tablero....2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad.... 3

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
  • Destornillador Phillips • Destornillador Torx

PRECAUCIÓN: Metra recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Sería mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.

99-6532B

Desmontaje del tablero

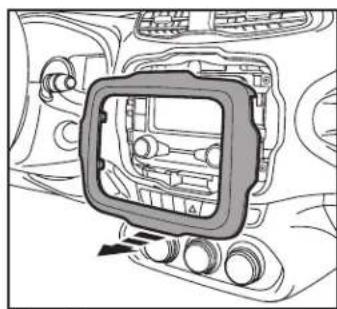

1. Desenganche y retire el panel de moldura que rodea el radio de fábrica. (Figura A)
2. Quite los (4) tornillos Torx T-20 que sujetan el radio. (Figura B)
3. Desconecte y quite el radio.
4. Cut área sombreada en la parte superior de la cavidad radio. (Figura C)
   Continúe con el ensamble del kit

Eliminar sombreado zona

(Figura C)

99-6532B

Ensamble del kit

Provisión de radio ISO DIN con cavidad

1. Una los (4) ganchos blancos del panel suministrados a la carcasa del radio. (Figura A)
2. Una la cavidad a los soportes del radio con los (4) tornillos Phillips #8 x 3/8" suministrados. (Figura B)
3. Quite la manga de metal "DIN" y el anillo de moldura del radio de mercado secundario.

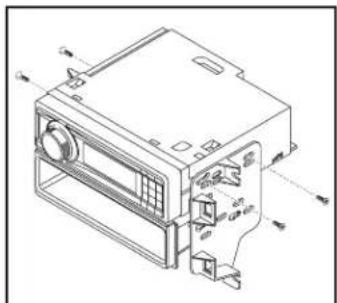

4. Una los soportes al radio usando los tornillos que vienen con el radio. (Figura C)

1. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y realice todas las conexiones necesarias al radio. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
2. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura del radio 99-6532 en lugar del panel del radio de fábrica.

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-65328

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
