| Tipo de Producto | Kit de Inicio de Adaptador PLC (Juego de 2) |
| Número de Modelo | BL-PA300KTA |
| Marca | Panasonic |
| Estándar de Comunicación | HD-PLC |
| Velocidad de Transmisión (Tasa PHY) | Máx. 210 Mbps |
| Velocidad de Transmisión Real (UDP) | Máx. 90 Mbps |
| Velocidad de Transmisión Real (TCP) | Máx. 65 Mbps |
| Cifrado | AES de 128 bits |
| Modulación | Wavelet OFDM (16 PAM–2 PAM) |
| Banda de Frecuencia | 2–28 MHz |
| Interfaz LAN | IEEE 802.3/802.3u, 10 Base-T/100 Base-TX, Auto MDI/MDI-X |
| Número de Adaptadores por Red | Hasta 16 (incluyendo maestro) |
| Dispositivos por Adaptador | Hasta 8 (con conmutador) |
| Dimensiones (An. x Prof. x Al.) | Aprox. 55 mm x 33 mm x 90 mm (2 3/16 in x 1 5/16 in x 3 9/16 in) |
| Peso | 150 g (0.33 lb) |
| Fuente de Alimentación | Entrada 120 V CA, 60 Hz |
| Consumo de Energía (Normal) | 3 W |
| Consumo de Energía (Ahorro de Energía) | Menos de 1 W |
| Temperatura de Funcionamiento | 0–40 °C (32–104 °F) |
| Humedad de Funcionamiento | 20%–85% (sin condensación) |
| Artículos Incluidos | 2 Adaptadores PLC (1 Maestro, 1 Terminal), 2 Cables LAN, Guía de Inicio Rápido, Instrucciones de Operación |
| Características de Seguridad | Cifrado AES, registro con botón SETUP, función de restablecimiento para evitar acceso no autorizado |
| Características Adicionales | Modo de Ahorro de Energía, Botón de Prueba de Velocidad de Red, Pantalla de Mantenimiento del Adaptador a través del navegador web |
| Certificación | FCC Parte 15 Clase B |
| Mantenimiento | Limpiar con un paño suave; no usar bencina, disolvente o polvo abrasivo; desconectar cuando no se use por largos períodos |
Preguntas frecuentes - BL-PA300KTA PANASONIC
Preguntas de los usuarios sobre BL-PA300KTA PANASONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Adaptador en formato PDF gratis! Encuentra tus instrucciones BL-PA300KTA - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BL-PA300KTA de la marca PANASONIC.
MANUAL DE USUARIO BL-PA300KTA PANASONIC
Instrucciones de operación .... 31
Limited warranty 59
Instrucciones de operación
Paquete inicial del adaptador PLC
Comunicación a través de la línea eléctrica
Juego de 2 adaptadores (Master y Terminal)
Tabla de contenido
Introducción
INSTRUCCIONES DE SEGURIDAD IMPORTANTES .... 35
Información sobre el entorno eléctrico 36
Información de seguridad....38
Avisos de seguridad para enviar un adaptador a servicio...... 39
¿Cómo funciona? 40
Unidad principal....42
Instalación
Colocación de adaptadores....44
Modo Power Save (Ahorro de energía)....44
Conexión de los adaptadores a los dispositivos de red ..... 45
Información útil
Prueba de la velocidad de red de un terminal.... 46
Cómo entender los indicadores....48
Reinicio de un adaptador ....50
Registro 51
Solución de problemas....53
Especificaciones....56
Pantalla de mantenimiento del adaptador 58
NOTAS IMPORTANTES:
Para obtener mejores resultados, conecte este producto directamente a una toma de corriente.
Este producto podría no funcionar normalmente en ciertos entornos eléctricos.
Vea página 36 para obtener más información.
Por favor lea este documento antes de usar el producto y guarde este documento para referencia futura.
Gracias por comprar un producto HD-PLC de Panasonic.
Características principales
Acceso de red flexible y estable desde cualquier punto de su hogar
El BL-PA300A ofrece la última generación de redes domésticas: comunicación a través de la línea eléctrica de alta definición (HD-PLC). Ahora es posible acceder a la red y a alta velocidad y transferir datos de alto rendimiento desde cualquier habitación.
Cada toma de CA se convierte en un punto de acceso a la red doméstica
Dado que la tecnología HD-PLC aprovecha el cableado eléctrico existente en su hogar, no hay necesidad de instalar cables entre las habitaciones.
Fácil de ampliar
Es posible utilizar un máximo de 16 adaptadores, lo cual significa que puede agregar más adaptadores cada vez que necesite añadir una conexión de red en otra habitación de la casa.
Pruebas de velocidad de red simples
Puede confirmar la velocidad de conexión de cada adaptador HD-PLC con sólo presionar un botón.
Rápido, fiable y seguro
Con velocidades de hasta 210 Mbps (velocidad PHY) ^*1 , corrección avanzada de errores y cifrado AES de 128 bits, el adaptador BL-PA300A ofrece seguridad total a la velocidad de la luz.
Modo Power Save (Ahorro de energía)
El BL-PA300A en funcionamiento normal tiene un consumo de energía de alrededor de 3 W; sin embargo, si el puerto LAN de una terminal está inactivo durante más de 20 minutos, el adaptador entra automáticamente al modo Ahorro de energía y el consumo de energía se reduce a menos de 1 W.
Para obtener más información sobre el funcionamiento del HD-PLC, consulte página 40.
Elementos incluidos
Verifique que el producto incluya los siguientes elementos.
Los artículos adicionales se pueden ordenar llamando al 1-800-332-5368.
Adaptador PLC......2(1 Master y 1 Terminal) | Cable LAN......2No. de pedido: PQJA10138Z |
| Primeros pasos......1 | Instrucciones de operación (este documento)......1 |
Accesorios disponibles
Si es necesario, puede agregar adaptadores adicionales. Es posible usar hasta 16 adaptadores en total (inclusive los 2 adaptadores suministrados con este producto).
BL-PA300A (Unidad complementaria del adaptador PLC) | BL-PA100A (Unidad complementaria del adaptador PLC) |
Abreviaturas
- En este documento nos referimos a este producto como “el adaptador”.
Marcas comerciales
- L i ^® es laumarca comercial registrada de Linus Torvalds en los EE.UU. y en otros países.
- Las marcas HD-PLC o HD-PLC son marcas registradas o marcas comerciales de Panasonic Corporation en Japón y otros países.
- Todas las demás marcas comerciales identificadas en el presente son propiedad de sus respectivos dueños.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al usar este producto, siempre se deben seguir las precauciones de seguridad básicas para reducir el riesgo de incendios, descargas eléctricas o lesiones personales.
- Lea y comprenda todas las instrucciones. Conserve este documento para consulta futura.
- Siga todas las instrucciones en este documento y preste atención a todas las advertencias.
- No instale este producto cerca de fuentes de calor como radiadores, acumuladores de calor, estufas u otros dispositivos (incluidos amplificadores) que emitan calor.
- Este producto se usa como el dispositivo principal de desconexión. Asegúrese de que la toma de corriente alterna esté instalada cerca de este producto y tenga fácil acceso.
- El adaptador debe permanecer conectado en todo momento.
- Para prevenir el riesgo de incendio o descarga eléctrica, no exponga este producto a la lluvia ni a ningún tipo de humedad, y no lo conecte al revés (es decir, con el enchufe LAN hacia arriba).
- No toque el producto durante tormentas eléctricas.
- Desconecte este producto cuando no se vaya a usar durante un largo periodo.
- Para todas las tareas de servicio, comuníquese con personal de servicio calificado. las tareas de servicio son necesarias si la unidad no funciona normalmente, ha sido dañada de alguna forma o se ha caído.
- No use este producto en el exterior.
- Desconecte esta unidad de las tomas si emite humo, un olor anormal o hace un ruido extraño. Estas condiciones pueden causar un incendio o una descarga eléctrica. Verifique que haya dejado de salir humo y póngase en contacto con un centro de servicio autorizado.
GUARDE ESTAS INSTRUCCIONES
Información sobre el entorno eléctrico
Los adaptadores HD-PLC se comunican entre sí usando el cableado eléctrico existente en su casa, y pueden verse afectados por el ruido eléctrico o por la longitud del cableado de su casa. Recuerde lo siguiente al colocar cada adaptador.
Tomas de CA
Para obtener los mejores resultados, le recomendamos que conecte los adaptadores directamente a una toma de corriente. Evite conectar aparatos eléctricos que consuman mucha electricidad a la misma toma de corriente. Además, no se recomienda conectar un adaptador a un sistema de alimentación interrumpida (SAI) o a un dispositivo de alimentación de respaldo.
Aunque recomendamos conectar los adaptadores a una toma de corriente, recuerde lo siguiente si debe conectar un adaptador a una regleta de conectores:
- Asegúrese de que la regleta de conectores no tenga un filtro de ruido ni una protección contra sobretensiones, ya que estas funciones pueden interferir con el rendimiento de sus adaptadores.
- No conecte el adaptador a una regleta de conectores que reciba alimentación de otra regleta de conectores.
- Utilice una regleta de conectores con un cable de CA lo más corto posible.
Interferencias eléctricas
Ciertos dispositivos eléctricos emiten ruido eléctrico. Si este ruido pasa al cableado eléctrico de su casa, podría interferir con el rendimiento, la velocidad y la confiabilidad de sus adaptadores. Para obtener mejores resultados, le recomendamos que conecte un filtro de ruido eléctrico a los aparatos que emitan ruido.
Los siguientes aparatos tienden a producir ruido:
- Cargadores de baterías (incluidos cargadores de teléfonos celulares)
- Adaptadores de CA (incluidos adaptadores de CA para módems, enrutadores, computadoras portátiles, etc.)
- Secadores de cabello
- Aspiradoras
- Luces o lámparas con interruptores de atenuación o función de encendido/apagado sensible al tacto
- Taladros eléctricos
Además, este producto podría interferir con los siguientes aparatos:
- Radios de onda corta
- Luces o lámparas con función de encendido/apagado sensible al tacto
- Dispositivos inalámbricos (incluidos ratones inalámbricos, etc.)
Cableado eléctrico
Los adaptadores HD-PLC se comunican entre sí usando el cableado eléctrico existente en su casa. Si 2 tomas de corriente están separadas por una gran distancia de cableado eléctrico, es posible que los adaptadores conectados a esas tomas no sean capaces de comunicarse.
Para obtener más información, consulte la sección de solución de problemas (consulte página 53) o visite el sitio de asistencia de Panasonic PLC en: http://panasonic.co.jp/pcc/products/en/plc/
Después de que haya colocado los adaptadores donde desea usarlos y los haya conectado a las tomas de corriente, compruebe la velocidad de red de los terminales (consulte página 46).
Información de seguridad
-
En cualquier conexión de red, la seguridad es una preocupación. El BL-PA300A ofrece seguridad para evitar el acceso no autorizado a su red.
-
Sólo los terminales registrados en el adaptador master pueden comunicarse con la red.
-
Una terminal puede registrarse en el master sólo si los botones SETUP en el master y el terminal se presionan 3 segundos cada uno.
-
Los datos enviados y recibidos a través de la red HD-PLC emplean cifrado AES de 128 bits; sin embargo, no podemos garantizar que los datos no sean interceptados por terceros.
- Para fines de seguridad, reinicie sus adaptadores (consulte página 50) en las siguientes situaciones.
- Si le preocupa que otro adaptador se haya registrado accidentalmente en su master (por ejemplo, el adaptador de alguien que viva en el mismo edificio de departamentos que usted), reinicie cada uno de sus adaptadores y regístrelos nuevamente.
- Si se deshace de un adaptador, se lo da a alguien para que lo utilice o lo envía para su servicio, reinícielo primero.
- Si pierde un adaptador, reinicie el resto de los adaptadores y vuelva a registrarlos.
- El adaptador no cuenta con una función de cortafuegos o firewall. Para impedir el acceso externo no autorizado a la red, le recomendamos que realice los siguientes pasos.
- Establezca medidas de seguridad para el enrutador y las computadoras que acceden a la red.
- Cambie la contraseña predeterminada para la Pantalla de mantenimiento del adaptador.
Consulte el sitio de asistencia de Panasonic PLC (http://panasonic.co.jp/pcc/products/en/plc/) para obtener información sobre el cambio de la contraseña predeterminada.
Avisos de seguridad para enviar un adaptador a servicio
Tome en cuenta lo siguiente al enviar un adaptador a servicio.
- Reinicie el adaptador antes de enviarlo a servicio.
- Después de que se le haya dado servicio a su adaptador master, debe volver a registrar todos los adaptadores terminales en el master.
- Después de que se le haya dado servicio a un adaptador terminal, debe volver a registrarlo en el master.
¿Cómo funciona?
Los adaptadores PLC le permiten crear una red doméstica sin instalar puntos de conexión LAN ni enrutadores inalámbricos. Se conectan a las tomas de corriente de su casa y se comunican entre sí usando el cableado eléctrico ya existente. Al conectar un dispositivo de red (como su enrutador de banda ancha, concentrador, computadora, impresora de red o cámara de red) al puerto LAN de cada adaptador, puede crear una red doméstica que vincule a todos los dispositivos de red conectados a los adaptadores. Una vez que sus adaptadores estén registrados, simplemente conéctelos a las distintas tomas de su casa. (Los adaptadores incluidos ya están registrados. Para registrar adaptadores adicionales, consulte página 51.) Finalmente, conecte el adaptador master a su enrutador o módem de Internet de banda ancha y luego conecte los otros adaptadores a sus dispositivos de red (computadoras, impresoras de red, cámaras de red, etc.). Cuando haya terminado, sus dispositivos de red podrán acceder al Internet y al resto de ellos.
Ejemplo de una red HD-PLC integrada
Nota
- Sólo conecte el adaptador a un concentrador de conmutación (no se pueden usar los concentradores repetidores).
Adaptador master y adaptadores terminales
Antes de utilizar los adaptadores, es importante comprender el concepto de adaptador “master” y adaptador “terminal”.
Una red HD-PLC contiene como mínimo 2 adaptadores. Un adaptador (sólo uno) debe configurarse como master. Los demás adaptadores se deben configurar como terminales. (Se recomienda un máximo de 15 terminales por red.) Un adaptador se configura como master o terminal durante el registro (consulte página 51). Por cuestiones de simplicidad, le recomendamos que configure como master el adaptador conectado directamente a uno de los puertos LAN de su enrutador.

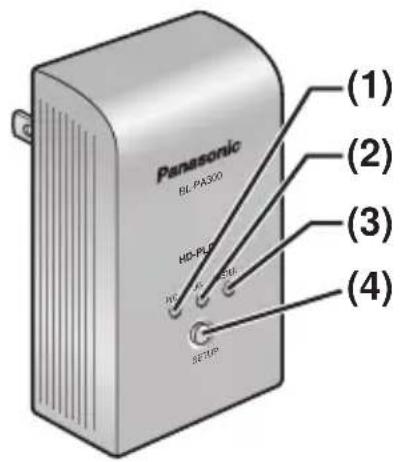

Unidad principal
(1) PLC Indicador
Se enciende para indicar que el adaptador está conectado a la red HD-PLC. Para obtener más información, consulte página 48.
(2) LAN Indicador
Se enciende cuando hay un cable LAN conectado al adaptador y parpadea cuando se envían o reciben datos. Para obtener más información, consulte página 48.
(3) MASTER Indicador
Se enciende cuando el adaptador está configurado como master. Para obtener más información, consulte página 49.
(4) SETUP Botón
Se usa para registrar el adaptador (consulte página 51) o para probar la velocidad de red del terminal (consulte página 46).
(5) Selector de modo
La posición de este selector durante el registro (consulte página 51) determina si el adaptador se configurará como master o terminal.
(6) Puerto LAN
Conecta el adaptador a un dispositivo de red, como un enrutador de banda ancha, concentrador, computadora, etc. (consulte página 45).
(7) FACTORY DEFAULT RESET Botón
Se utiliza para reiniciar el adaptador y eliminar su registro (consulte página 50).
Colocación de adaptadores
Consulte la información en página 36 al elegir un lugar para colocar sus adaptadores.
Nota
- Si compró adaptadores adicionales, asegúrese de registrarlos en el master (consulte página 51) antes de colocarlos en el lugar donde planea usarlos.
- Conecte el adaptador a la toma de corriente de la habitación pretende usarlo.
- Verifique que el indicador PLC de cada adaptador se encienda en verde al conectarlo a la toma de corriente.
- Si los indicadores PLC no se encienden en verde, consulte página 53.
Después de que haya conectado los adaptadores a las tomas de corriente de las habitaciones donde desea usarlos, compruebe la velocidad de red de los terminales (consulte página 46).

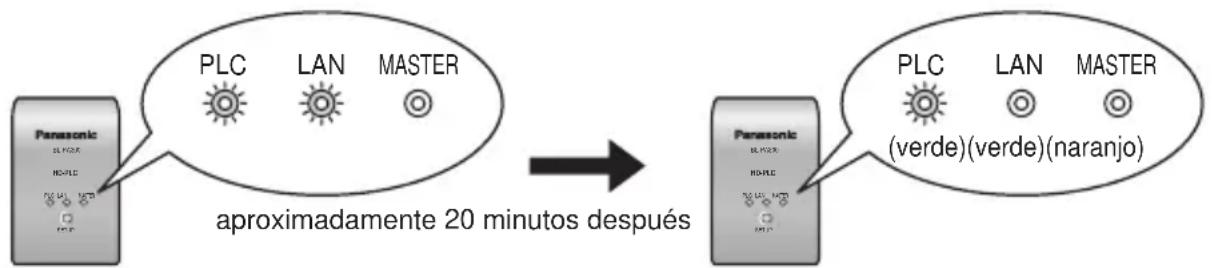

Modo Power Save (Ahorro de energía)
Si el puerto LAN de un terminal está inactivo durante más de 20 minutos (es decir, si el indicador LAN está de color naranja durante más de 20 minutos), el terminal entra automáticamente en el modo Power Save y reduce su consumo de energía. Mientras está en el modo Power Save, el indicador LAN del adaptador está apagado.
El modo Power Save (Ahorro de energía) sólo se activa para adaptadores terminal que están vinculados a la red HD-PLC.
note right of A: aproximadamente 20 minutos después
Adaptador terminal Modo Power Save (Ahorro de energía)
El modo Power Save se desactiva cuando:
- Un dispositivo de red activo se conecta al terminal.
- Se enciende un dispositivo de red conectado al terminal.
- Se presiona el botón SETUP.
Conexión de los adaptadores a los dispositivos de red
Una vez que haya colocado los adaptadores donde pretende usarlos y esté satisfecho con los resultados de las pruebas de velocidad de red de los terminales (consulte página 46), siga el procedimiento que se detalla a continuación para conectar sus adaptadores a los dispositivos de red (enrutador de banda ancha, concentrador, computadora, impresora de red, cámara de red, etc.). De esta forma, integrará la red HD-PLC con su red doméstica.
- Verifique que cada adaptador esté conectado correctamente a la toma de corriente.
- No conecte al revés los adaptadores (es decir, con el puerto LAN hacia arriba).
- Conecte un cable de LAN al puerto LAN de cada adaptador.
- El indicador LAN de cada adaptador se encenderá en verde.
- Si el indicador LAN de un adaptador no se enciende en verde, consulte página 53.
- Conecte el otro extremo de cada cable de LAN a un dispositivo de red.
- Es posible conectar un máximo de 16 adaptadores a la misma red. Si utiliza un concentrador, es posible conectar hasta 8 dispositivos a cada adaptador.
- Evite conectar más de un adaptador al mismo concentrador o enrutador.
- Consulte la ilustración de página 40 para ver un ejemplo de red HD-PLC integrada.
Ahora ya está listo para usar sus computadoras, impresoras de red, cámaras de red, etc.
Prueba de la velocidad de red de un terminal
Una vez que haya conectado los adaptadores en los puntos que planea usarlos, siga el procedimiento que se describe a continuación para probar la velocidad de la conexión de red de cada terminal con el master. Asegúrese de que el terminal ya se haya registrado en un master (consulte página 51).
- Presione y mantenga presionado el botón SETUP del terminal durante aproximadamente 1 segundo.
- Los indicadores se encienden uno a uno.
PLC LAN MASTER
- Después de algunos segundos aparecerá el resultado de la prueba de velocidad de red.
- Consulte la siguiente tabla para determinar la velocidad de red.
PLC LAN MASTER Resultado Velocidad
| Sin conexión | — | |
 | Buena | Menos de 10 Mbps*1 |
 | Mejor | De 10 Mbps a 30 Mbps*1 |
 | Óptima | Más de 30 Mbps*1 |
*1 Velocidad de transmisión de datos aproximada al transmitir datos con el protocolo UDP.
- Si no está satisfecho con el resultado de la prueba de velocidad, conecte el terminal a una toma de corriente diferente y repita la prueba.
Nota
- Los indicadores muestran las velocidades más rápida y más lenta en forma alternada durante unos 6 segundos. Si existe poca diferencia entre las velocidades más rápida y más lenta, aparecerán como la misma velocidad.
- Por lo menos un indicador ("Buena" velocidad de red) debe estar encendido para usar el terminal.
- Si usted no está satisfecho con el resultado de la prueba de velocidad y ya probó conectar el adaptador terminal a distintas tomas de corriente, consulte la sección de solución de problemas (consulte página 53).
- Si las condiciones eléctricas cambian en su hogar, es posible que la velocidad de red también cambie.
Una vez satisfecho con el resultado de la prueba de velocidad del terminal, podrá conectar cada adaptador a un dispositivo de red (enrutador de banda ancha, concentrador, computadora, impresora de red, cámara de red, etc.; consulte página 45).
Cómo entender los indicadores
| PLC Verde, encendido | El adaptador está conectado correctamente a la red HD-PLC. |
| Verde, intermitente | El terminal está registrándose en el master. |
| Verde, se enciende cada 5 segundos | El adaptador está registrado en el master, pero no está conectado a la red HD-PLC. |
| Rojo, encendido durante 5 segundos | Hubo un error durante el registro. Inténtelo nuevamente. |
| Rojo, encendido | El adaptador no funciona correctamente y no puede comunicarse a través de la red HD-PLC. Póngase en contacto con un centro de servicio Panasonic autorizado. |
| Apagado El adaptador no está enchufado.El adaptador no está conectado a la red HD-PLC (no se encontraron ni configuraron otros adaptadores, etc.). | |
| LAN Verde, encendido | Hay un cable LAN conectado al adaptador. |
| Verde, intermitente | Se están enviando/recibiendo datos. |
| Naranja, encendido | No hay ningún dispositivo de red conectado al adaptador a través del cable de LAN o el dispositivo de red no está encendido. |
| Apagado El adaptador no está enchufado.El modo Power Save está activo. (Consulte página 44) | |
| MASTER Verde, encendido | El adaptador está configurado como master. |
| Verde, se enciende durante 10 segundos | Un terminal se ha registrado correctamente en el master. |
| Apagado El adaptador no está configurado como master. | |
Reinicio de un adaptador
Generalmente no es necesario reiniciar los adaptadores; sin embargo, es posible que tenga que reiniciar un adaptador si:
- Le preocupa que otro adaptador pueda haberse registrado accidentalmente en su master. (Por ejemplo, el adaptador de alguien que viva en el mismo edificio de departamentos que usted.)
- Se ha producido un error al registrar un terminal en el master.
- Está registrando un adaptador.
Nota
- Al reiniciar un terminal se elimina su registro en el master. Para poder utilizarlo, es necesario registrarlo nuevamente en el master.
- Si se reinicia el master, todos los terminales deben registrarse nuevamente para puedan utilizarse.
Siga el procedimiento descrito a continuación para reiniciar un adaptador.
- Con un objeto puntiagudo presione el botón FACTORY DEFAULT RESET en el adaptador durante 3 segundos aproximadamente.
- Todos los indicadores del adaptador comenzarán a parpadear.
- Una vez que todos los indicadores del adaptador dejen de parpadear, el adaptador ya se habrá reiniciado.
- No desenchufe el adaptador durante alrededor de 30 segundos.
Registro
Siga este procedimiento para:
- Agregar un terminal adicional a la red HD-PLC.
-
Volver a registrar el master y el terminal después de reiniciar el master.
-
Verifique que el selector de modo del adaptador master esté ajustado en MASTER.
- Verifique que el selector de modo del adaptador terminal que desea usar esté ajustado en TERMINAL.
-
Conecte el adaptador master y una regleta de conectores en la misma toma de corriente.
-
El registro puede fallar si el master y la regleta de conectores están conectados a distintas tomas de corriente durante el registro.
-
Asegúrese de que la regleta de conectores esté encendida. No utilice una regleta de conectores con funciones de filtro de ruido o protección contra sobretensiones.
-
Conecte el adaptador terminal a la regleta de conectores.
- Reinicie el terminal al presionar el botón FACTORY DEFAULT RESET en el terminal durante 3 segundos aproximadamente (consulte página 50).
- Verifique la posición del selector de modo del adaptador (consulte página 42) y asegúrese de reiniciar el adaptador terminal (no el master).
-
Presione el SETUP botón en ambos adaptadores durante 1 segundo aproximadamente. El orden en que se presionen es irrelevante.
-
El indicador PLC de cada adaptador comenzará a parpadear en verde.
-
Asegúrese de presionar el botón SETUP de cada adaptador con 3 segundos de intervalo entre sí.
-
Cuando el indicador PLC de cada adaptador se encienda en verde, el registro se habrá realizado correctamente.
- Si los indicadores PLC no se encienden en verde, consulte página 53.
- Espere 30 segundos aproximadamente, luego desenchufe los adaptadores y colóquelos donde tenga planeado usarlos (consulte página 44).
Nota
- Al registrar un adaptador terminal adicional, es posible que la comunicación entre todos los demás adaptadores se interrumpa durante 10 segundos aproximadamente.
Solución de problemas Problemas de funcionamiento
Las notas para la solución de problemas de esta sección sirven para resolver los siguientes tipos de problemas de funcionamiento.
- Incapacidad de transmitir datos a través de la red HD-PLC
- Velocidades de transmisión de datos bajas (interrupciones en la transmisión de video o audio, velocidades de descarga bajas, etc.)
- Funcionamiento variable o intermitente (más lento o más rápido según el momento)
- Interferencias causadas por un adaptador
- El indicador PLC no se enciende en verde a pesar de que haya registrado el adaptador.
Notas para la solución de problemas
En la mayoría de los casos, los problemas de funcionamiento como los que se acaban de mencionar pueden resolverse realizando los pasos que se indican en las siguientes notas. Cada nota contiene varios pasos. Después de realizar cada paso, pruebe la velocidad de red del terminal (consulte página 46) para comprobar si se ha resuelto el problema. Para obtener más información, visite el sitio de asistencia de Panasonic PLC en:
http://panasonic.co.jp/pcc/products/en/plc/
Nota para la solución de problemas No. 1: Problemas del adaptador
Realice cada paso hasta que se haya resuelto el problema de funcionamiento.
- Desenchufe el adaptador master y los adaptadores terminales y luego vuélvalos a enchufar en las tomas de corriente. Los indicadores en los adaptadores se encenderán si los adaptadores reciben alimentación. Si una toma de corriente tiene un interruptor de energía, asegúrese de que esté encendido.
- Verifique que todos los cables de LAN estén conectados de forma segura a cada adaptador. Use cables de LAN de alta calidad. Además, verifique que todos los demás dispositivos de red (enrutadores, concentradores, etc.) estén encendidos y correctamente conectados y configurados.
-
Intente conectar el adaptador master y/o terminal a una toma de corriente distinta.
-
Si no puede conectar un adaptador directamente a una toma de corriente y tiene que utilizar una regleta de conectores, asegúrese de conectar la regleta directamente a una toma de corriente y no a otra regleta.
- Asegúrese de que la regleta de conectores no tenga un filtro de ruido ni una protección contra sobretensiones, ya que estas funciones pueden interferir con el rendimiento de sus adaptadores.
- Utilice una regleta de conectores con un cable de CA lo más corto posible.
- Vuelva a registrar el terminal siguiendo el procedimiento de página 51.
Si esto no resuelve el problema de funcionamiento, continúe con la siguiente nota para la solución de problemas.
Nota para la solución de problemas No. 2:
Eliminación de interferencias causadas por otros aparatos
Realice cada paso hasta solucionar el problema de funcionamiento.
- Identifique los aparatos que emitan ruido eléctrico y desconéctelos (según sea posible) brevemente mientras prueba la velocidad de red del adaptador.
Es posible que los siguientes aparatos produzcan ruido:
- Cargadores de baterías (incluidos cargadores de teléfonos celulares)
- Adaptadores de CA (incluidos adaptadores de CA para módems, enrutadores, computadoras portátiles, etc.)
- Secadores de cabello
- Aspiradoras
- Luces o lámparas con interruptores de atenuación o función de encendido/apagado sensible al tacto
-
Taladros eléctricos
-
Si al desconectar un aparato parece que se resuelve el problema de funcionamiento del adaptador, conecte dicho aparato a una toma de corriente distinta.
-
Si al conectar el aparato a una toma de corriente diferente no se resuelve el problema, conéctelo a una regleta de conectores con filtro de ruido y un cable de CA lo más corto posible.
Nota para la solución de problemas No. 3: Eliminación de interferencias causadas por un adaptador
Este producto podría interferir con los siguientes aparatos:
- Radios de onda corta
- Luces o lámparas con función de encendido/apagado sensible al tacto
- Otros adaptadores PLC que no usan el estándar HD-PLC
- Dispositivos inalámbricos (incluidos ratones inalámbricos, etc.)
Realice cada paso hasta solucionar el problema de funcionamiento. Si los siguientes pasos no resuelven el problema, visite el sitio de asistencia de Panasonic PLC en: http://panasonic.co.jp/pcc/products/en/plc/ o llame a nuestro centro de atención al cliente al 1-800-272-7033.
- Asegúrese de que el aparato no esté enchufado en la misma toma de corriente que un adaptador.
- Aleje el aparato de cualquier adaptador cercano.
- Conecte el aparato a una regleta de conectores.
- Para las radios de onda corta, coloque la radio cerca de una ventana.
Especificaciones
Todas las especificaciones están sujetas a cambios sin previo aviso.
Interfaz de comunicación a través de la línea eléctrica
| Estándar HD-PLC | |
| Velocidad de transmisión real*1 | UDP: máx. 90 MbpsTCP*2: máx. 65 Mbps |
| Número máximo recomendado de adaptadores por red*3 | 16 (incluido el master) |
| Número máximo recomendado de dispositivos conectados a cada adaptador*4 | 8 (si se usa un concentrador*5) |
*1 Velocidad entre los adaptadores BL-PA300A. Los resultados pueden variar según las condiciones eléctricas, el entorno de red y otros factores. Para obtener información sobre la medición de la velocidad de transmisión, visite el sitio de asistencia de Panasonic PLC en: http://panasonic.co.jp/pcc/products/en/plc/
*2 Con FTP Linux.
*3 El funcionamiento puede verse afectado a medida que se añadan adaptadores adicionales a la red.
*4 Al conectar más dispositivos de red a un adaptador aumenta el tráfico de red, lo que afectará el funcionamiento.
*5 Sólo use concentradores de conmutación.
Interfaz LAN
| Estándar IEEE 802.3/IEEE 802.3u | |
| Interfaz 10 Base-T | 100 Base-TXAuto MDI/MDI-X |
| Protocolo IPv4, IPv6, TCP, UDP | |
| Método de acceso CSMA/CD | |
Interfaz de usuario
| Indicadores PLC (verde, rojo) | LAN (verde, naranjo)MASTER (verde) |
| Otros Selector de modo (interruptor MASTER o TERMINAL)Botón SETUPBotón FACTORY DEFAULT RESET | |
Generalidades
| Entorno operacional 0–40 °C | (32–104 °F)20%–85% de humedad (sin condensación) |
| Dimensiones (ancho x largo x alto) | Aprox. 55 mm x 33 mm x 90 mm(2 3/16 pulgadas x 1 5/16 pulgadas x 3 9/16 pulgadas) |
| Peso 150 g (0.33 libras) | |
| Alimentación Entrada 120 V AC | 60 Hz |
| Consumo de energía En modo | normal: 3 WEn modo Power Save: menos de 1 W |
Interfaz HD-PLC
| Banda de frecuencia 2–28 MHz | |
| Modulación Tren de ondas OFDM (16 PAM–2 PAM) | |
| Velocidad de transmisión PHY | Máx. 210 Mbps*1 |
| Método de acceso CSMA/CA | |
| Corrección de errores Codificador/decodificador Reed-SolomonCodificador convolucional/decodificadorViterbi | |
| Cifrado | Cifrado AES de 128 bits |
| Distancia de comunicación | Aprox. 200 m (650 ft.)*2 |
*1 Velocidad de transmisión de datos máxima teórica del HD-PLC estándar.
*2 Varía según el entorno eléctrico. Para obtener más información, consulte página 36.
Pantalla de mantenimiento del adaptador
Puede acceder a la pantalla de mantenimiento de un adaptador usando el navegador Web de su computadora para realizar las siguientes tareas:
- Actualizar el firmware del adaptador
- Eliminar el registro del adaptador terminal
- Confirmar el estado del adaptador y la información de la red
- Cambiar las direcciones IP del adaptador
- Cambiar las contraseña de acceso del adaptador
Consulte el sitio de asistencia de Panasonic PLC
(http://panasonic.co.jp/pcc/products/en/plc/) para obtener más información sobre el acceso y funcionamiento de la pantalla de mantenimiento del adaptador.
Limited warranty
PANASONIC CONSUMER
ELECTRONICS COMPANY,
DIVISION OF PANASONIC
CORPORATION OF NORTH AMERICA
One Panasonic Way
Secaucus, New Jersey 07094
Ave. 65 de Infantería, Km. 9.5,
Carolina, Puerto Rico 00985
San Gabriel Industrial Park, Ave. 65 de Infantería, Km. 9.5,
Carolina, Puerto Rico 00985
Phone (787)750-4300, Fax (787)768-2910
Notes
Notes
For product service
- Instrucciones de operación
- Paquete inicial del adaptador PLC
- Comunicación a través de la línea eléctrica
- Juego de 2 adaptadores (Master y Terminal)
- Tabla de contenido
- Introducción
- Instalación
- Información útil
- NOTAS IMPORTANTES:
- Características principales
- Acceso de red flexible y estable desde cualquier punto de su hogar
- Cada toma de CA se convierte en un punto de acceso a la red doméstica
- Fácil de ampliar
- Pruebas de velocidad de red simples
- Rápido, fiable y seguro
- Modo Power Save (Ahorro de energía)
- Elementos incluidos
- Accesorios disponibles
- Abreviaturas
- Marcas comerciales
- INSTRUCCIONES DE SEGURIDAD IMPORTANTES
- GUARDE ESTAS INSTRUCCIONES
- Información sobre el entorno eléctrico
- Tomas de CA
- Interferencias eléctricas
- Cableado eléctrico
- Información de seguridad
- Avisos de seguridad para enviar un adaptador a servicio
- ¿Cómo funciona?
- Nota
- Adaptador master y adaptadores terminales
- Unidad principal
- PLC Indicador
- LAN Indicador
- MASTER Indicador
- SETUP Botón
- Selector de modo
- Puerto LAN
- FACTORY DEFAULT RESET Botón
- Colocación de adaptadores
- Conexión de los adaptadores a los dispositivos de red
- Prueba de la velocidad de red de un terminal
- Reinicio de un adaptador
- Registro
- Solución de problemas Problemas de funcionamiento
- Notas para la solución de problemas
- Nota para la solución de problemas No. 1: Problemas del adaptador
- Nota para la solución de problemas No. 2:
- Eliminación de interferencias causadas por otros aparatos
- Nota para la solución de problemas No. 3: Eliminación de interferencias causadas por un adaptador
- Especificaciones
- Interfaz de comunicación a través de la línea eléctrica
- Interfaz de usuario
- Generalidades
- Interfaz HD-PLC
- Pantalla de mantenimiento del adaptador
- Limited warranty
- Notes
- For product service
Marca : PANASONIC
Modelo : BL-PA300KTA
Categoría : Adaptador
