Tipo de producto	Reproductor multimedia CD/MD con radio FM/AM
Marca	Sony
Modelo	MDX-C8500X
Dimensiones (L × A × P)	Aproximadamente 178 × 50 × 183 mm
Alimentación	Batería de coche 12 V CC (masa negativa)
Potencia de salida máxima	50 W × 4 (a 4 ohmios)
Relación señal/ruido (CD/MD)	90 dB
Respuesta en frecuencia (CD/MD)	10 - 20 000 Hz
Rango de recepción FM	87,5 - 107,9 MHz
Rango de recepción AM	530 - 1 710 kHz
Funciones principales	Reproducción de CD y MD, radio FM/AM, sintonizador de TV opcional, ecualizador de 5 bandas, DSO (Dynamic Soundstage Organizer), reproducción repetida/aleatoria, memorización de emisoras, identificación de CD (memoria de disco), visualización CD TEXT
Mantenimiento	Limpieza de los conectores con un hisopo impregnado en alcohol; reemplazo del fusible
Seguridad	Desmontaje del panel frontal para proteger contra robo; reinicio necesario después de cambio de batería
Accesorios incluidos	Control remoto de tarjeta RM-X91, estuche para el panel frontal, elementos de instalación y conexión
Accesorios opcionales	Satélite de control RM-X4S, adaptador para CD de 8 cm CSA-8, cambiador de CD/MD, sintonizador de TV XT-40V

Preguntas frecuentes - MDX-C8500X SONY

¿Cómo reiniciar el dispositivo después de un reemplazo de batería?

Para reiniciar el dispositivo, retire el panel frontal y presione el botón de reinicio ubicado en la parte frontal del dispositivo con un objeto puntiagudo como un bolígrafo. Esto borra el ajuste del reloj y algunas funciones memorizadas.

¿Cómo quitar el panel frontal para proteger el dispositivo?

Presione OFF, luego OPEN. Deslice el panel frontal hacia la derecha y retírelo por la izquierda. Guárdelo en el estuche incluido. No coloque nada sobre la superficie interna y evite la exposición directa al sol.

¿Cómo ajustar el reloj?

Presione MENU, luego navegue hasta "Clock" con las teclas DISC/PRST. Presione ENTER, ajuste las horas con DISC/PRST, presione SEEK/AMS (+) para pasar a los minutos, ajuste los minutos, luego presione ENTER para confirmar.

¿Cómo memorizar automáticamente las emisoras de radio?

Seleccione la fuente de radio con SOURCE, elija la banda (FM1, FM2, etc.) con MODE, presione MENU, seleccione "BTM" con DISC/PRST, luego presione ENTER. Las emisoras más potentes se memorizan en las teclas numéricas.

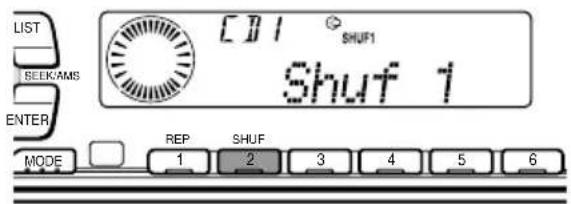

¿Cómo usar la reproducción aleatoria de pistas?

Durante la reproducción, presione varias veces la tecla ② (SHUF) para seleccionar el modo: Shuf 1 (aleatorio en el disco actual), Shuf 2 (aleatorio en la unidad opcional), Shuf All (aleatorio en todas las unidades). Para desactivar, seleccione "Shuf off".

¿Cómo limpiar los conectores del panel frontal?

Abra el panel frontal presionando OPEN y retírelo. Use un hisopo impregnado en alcohol para limpiar los conectores. No toque los conectores con los dedos y no fuerce.

¿Qué hacer en caso de condensación dentro del reproductor?

Si se condensa humedad en las lentes (en tiempo de lluvia o alta humedad), el dispositivo puede no funcionar correctamente. Retire el disco y espere aproximadamente una hora para que se evapore la humedad.

¿Cómo usar el control remoto de tarjeta?

El control remoto de tarjeta RM-X91 tiene teclas similares a las del dispositivo. Diríjalo hacia el receptor y use las teclas para las funciones principales. Reemplace la batería de litio CR2025 cuando la autonomía disminuya.

¿Cómo ajustar el ecualizador para personalizar el sonido?

Presione SOUND hasta ver "EQ", luego use SEEK/AMS para elegir una curva (Rock, Vocal, Groove, Techno, Custom, off). Para ajustar una curva, vaya al menú EQ Tune a través de MENU, seleccione la curva, luego ajuste la frecuencia y el nivel.

¿Cómo usar el satélite de control opcional?

El satélite de control RM-X4S permite controlar el dispositivo a distancia. Gire el control para ajustar el volumen, presione y gire para cambiar de disco o seleccionar presintonías. Puede invertir la dirección de funcionamiento presionando SOUND durante dos segundos mientras mantiene presionado el control VOL.

MANUAL DE USUARIO MDX-C8500X SONY

Manual de instrucciones ____ ES

Para obtener información sobre la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Warning

RC-61 (1 m), RC-62 (2 m)

Gracias por adquirir el reproductor de discos compactos/minidiscos. Esta unidad permite disfrutar de varias funciones mediante el uso de los siguientes accesorios de control:

Accesorio suministrados

Control remoto de tarjeta RM-X91

Accesorio opcional

Mando rotativo RM-X4S

Además de las operaciones de reproducción de CD/MD y radio, puede ampliar el sistema mediante la conexión de una unidad opcional de CD/MD ^*1 .

Cuando utilice esta unidad o una opcional de CD conectada con función CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT*2.

*1 Es posible conectar un cambiador de MD, un cambiador de CD, un reproductor de MD o un reproductor de CD.
*2 Un disco CD TEXT es un CD de audio que incluye información, como el nombre del disco, el nombre del artista y los nombres de los temas. Esta información está grabada en el disco.

Es posible cambiar el idioma de las indicaciones del visor a inglés, español o francés.

* Algunas indicaciones del visualizador no aparecen en el idioma seleccionado.

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Si los altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio entre altavoces en la posición central.
• Si el automóvil dispone de antena motorizada, ésta se extenderá automáticamente durante el funcionamiento de la unidad.
• No utilice la función de archivo personalizado mientras conduce. Tampoco realice ninguna función que pueda distraer su atención de la conducción.

Si desea realizar alguna consulta o solucionar algún problema referentes a la unidad que no aparezcan en este manual, póngase en contacto con el proveedor Sony más próximo.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es posible que se condense humedad en las lentes del interior del reproductor de CD/MD. Si esto ocurre, ésta no funcionará correctamente. En este caso, extraiga el MD y espere durante una hora aproximadamente hasta que se evapore la humedad.

Para mantener una alta calidad de sonido

Si hay soportes para bebidas cerca del equipo de audio, tenga cuidado de no salpicar zumos y demás bebidas suaves sobre la unidad y el CD/MD. Los residuos azucarados en la unidad o en el CD/MD pueden ensuciar las lentes del interior de dicha unidad, reducir la calidad de sonido o impedir la reproducción de éste.

Si el disco está sucio o defectuoso, puede producirse pérdida de sonido durante la reproducción. Para disfrutar de buena calidad de sonido, maneje el disco como se explica a continuación.

Cójalo por los bordes. Para mantenerlo limpio, no toque la superficie.

No adhiera papel ni cinta adhesiva en la superficie de la etiqueta.

Si emplea los discos descritos a continuación, el residuo adherente puede causar que el CD deje de girar y producir fallos de funcionamiento o dañar los discos.

No utilice CD de segunda mano o de alquiler que tengan residuos adherentes en la superficie (por ejemplo, de adhesivos despegados o tinta, o de restos de pegamento de los adhesivos).

Residuos adherentes Tinta adherente

No utilice CD de alquiler con etiquetas viejas que estén comenzando a despegarse.

Adhesivos que empiezan a despegarse, dejando un residuo adherente

No emplee CD con etiquetas o adhesivos fijados.

Etiquetas adheridas

continúa en la página siguiente →

No exponga los discos a la luz solar directa ni a fuentes de calor, como conductos de aire caliente, ni los deje en un automóvil aparcado a la luz solar directa, ya que puede producirse un considerable aumento de temperatura en su interior.

Antes de realizar la reproducción, limpie los discos con un paño opcional de limpieza desde el centro hacia los bordes.

No utilice disolventes, como bencina, diluyentes o productos de limpieza disponibles en las tiendas del ramo, ni aerosoles antiestáticos destinados a discos analógicos.

Notas sobre discos CD-R

• Es posible reproducir discos CD-R (discos compactos grabables) en esta unidad. No obstante, algunos discos CD-R no podrán reproducirse en esta unidad en función de las condiciones del equipo de grabación o del propio disco CD-R.
• No es posible reproducir discos CD-R no finalizados (Es preciso que los discos CD-R grabados estén finalizados para poder reproducirse en el reproductor de CD de audio).
• No es posible reproducir discos CD-RW (discos compactos reescribibles) en este reproductor.

Cuando reproduzca discos compactos de 8 cm (3 pulgadas)

Utilice el adaptador opcional para discos compactos "single" de Sony (CSA-8) con el fin de proteger el reproductor de CD contra daños.

Notas sobre los MD

Puesto que el disco está alojado en un cartucho, libre de contactos accidentales de dedos y polvo, los MD pueden soportar cierto grado de tratos bruscos. No obstante, la existencia de suciedad o polvo en la superficie del cartucho o un cartucho deformado pueden causar fallos de funcionamiento. Tenga en cuenta lo siguiente para obtener resultados óptimos.

No toque nunca la superficie del propio disco abriendo deliberadamente el obturador del cartucho.

Al expulsar el MD, el obturador puede abrirse. En tal caso, cierre el obturador inmediatamente.

No exponga el MD a la luz solar directa ni a fuentes térmicas como conductos de aire caliente. No lo deje en un automóvil aparcado bajo la luz solar directa, ya que puede producirse un considerable aumento de temperatura en su interior.

Asegúrese de que no lo deja en el salpicadero ni en la bandeja trasera de un automóvil, etc., donde la temperatura puede igualmente ser excesiva.

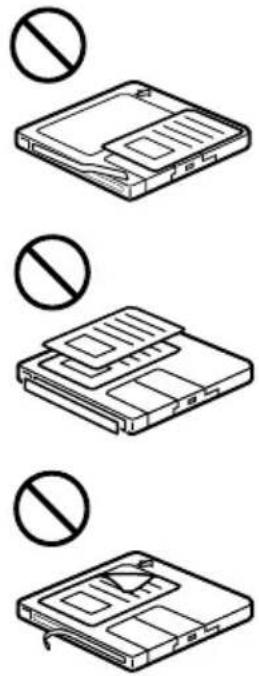

Notas sobre la adhesión de etiquetas

Asegúrese de adherir correctamente las etiquetas en los cartuchos, ya que en caso contrario el MD puede atascarse en la unidad.

• Adhiera la etiqueta en una posición adecuada.
• Retire las etiquetas viejas antes de montar otras nuevas.
• Sustituya las etiquetas que comiencen a despegarse del MD.

Limpie periódicamente la superficie del cartucho del MD con un paño seco y suave.

Localización de los controles 7

Procedimientos iniciales

Restauración de la unidad 9

Extracción del panel frontal 9

Activación/desactivación de la unidad ..... 10

Utilización del menú 10

Ajuste del reloj 10

CD/MD

Audición de CD (discos compactos) con el CDX-C8050X solamente .... 11

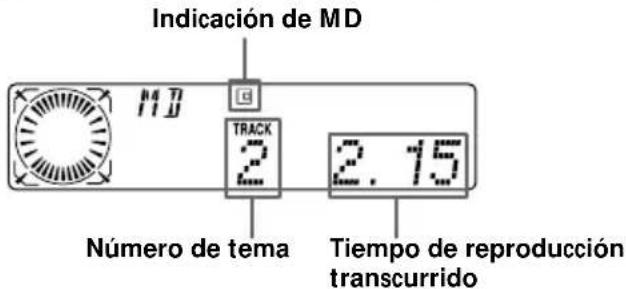

Audición de MD (minidiscos) con el MDX-C8500X solamente .... 12

Reproducción de CD o de MD (con una unidad opcional de CD/MD) .... 12

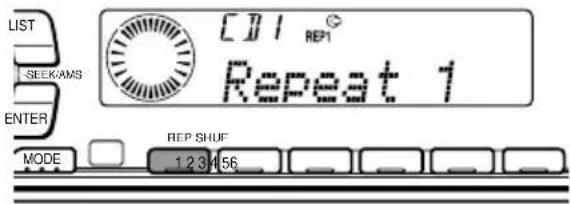

Reproducción repetida de temas — Reproducción repetida.... 14

Reproducción de temas en orden aleatorio — Reproducción aleatoria .... 14

Asignación de títulos a los CD — Memorando de discos (unidad de CD con función de archivo personalizado).... 15

Localización de discos mediante el título — Función de listado (unidad de CD con función de archivo personalizado o unidad de MD).... 16

Selección de temas específicos para su reproducción — Función de banco (unidad de CD con función de archivo personalizado) 17

Radio

Memorización automática de emisoras — Memorización de la mejor sintonía (BTM) 18

Memorización de las emisoras deseadas ..... 18

Recepción de emisoras memorizadas ..... 19

Almacenamiento de nombres de emisora — Memo de emisora .... 20

Localización de una emisora por nombre — Listado .... 21

DSP

Ajuste del ecualizador 21

Selección de la posición de escucha ..... 22

Selección de un menú Soundstage — Organizador Soundstage dinámico (DSO) 23

Ajuste del balance (BAL) 23

Ajuste de la atenuación frontal y posterior ... 24

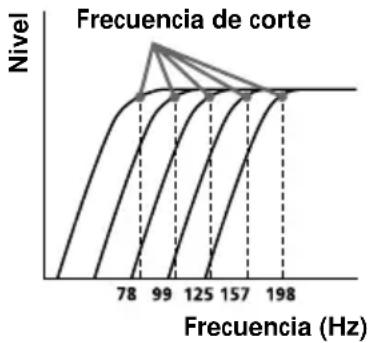

Ajuste del volumen de los altavoces potenciadores de graves 25

Escucha de cada fuente de programa con su DSO registrado — Memoria de sonido fuente (SSM) ...... 25

Selección del analizador de espectro ...... 26

Otras funciones

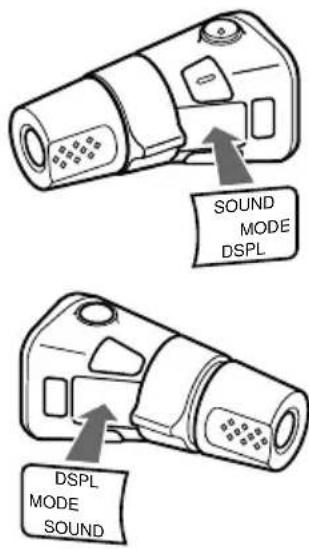

Etiquetado del mando rotativo 26

Uso del mando rotativo 27

Atenuación del sonido 28

Cambio de los ajustes de sonido y visualización 29

TV/Video

Visualización de la TV 30

Visualización de un video 30

Memorización automática de canales de TV 30

Memorización únicamente de determinados canales de TV.... 30

Almacenamiento de los nombres de los canales de TV.... 31

Visualización de la información almacenada en discos 31

Visualización de la TV o de video mientras se escucha un CD o un MD — Reproducción simultánea .... 32

Información complementaria

Mantenimiento 33

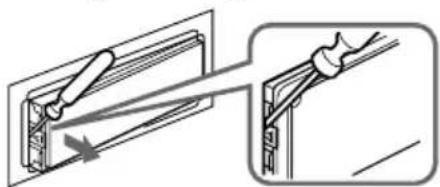

Desmontaje de la unidad 34

Especificaciones 35

Guía de solución de problemas 36

Localización de los controles

Consulte las páginas indicadas para obtener más información.

1 Dial de control de volumen

Durante la recepción de la radio: Selección de emisoras memorizadas 19

Durante la reproducción de CD/MD: Cambio de discos 13, 16

Durante la recepción de TV: Selección de canales 30

4 Botón ▲ (expulsión) (situado en la parte frontal de la unidad detrás del panel frontal) 11, 12

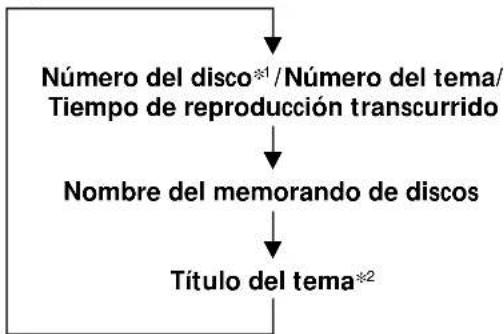

5 Botón DSPL (cambio del modo de indicación) 12, 13, 15, 20

6 Botón LIST

Memo de emisore 20

Memorando de discos 15

Listado 16, 21, 31

12 Botón de restauración (situado en la parte frontal de la unidad detrás del panel frontal) 9

13Botón OFF* 9, 10, 11, 12

Sensor de música automático 13

Búsqueda manual 13, 19

Durante la recepción de la radio: Selección de banda (BAND) 18, 19

Durante la reproducción de CD o de MD: Selección de unidad de CD/MD 12, 16

Durante la recepción de TV: Selección de TV1/TV2 30

17 Receptor para el control remoto de tarjeta

18Botones numéricos

Durante la reproducción de la radio: Selección de número de memorización 18, 19

Durante la reproducción de CD/MD:

① REP 14

② SHUF 14

Durante la recepción de TV: Selección de número de memorización 30

* Advertencia sobre la instalación en un automóvil que no disponga de posición ACC (accesorios) en el interruptor de la llave de encendido

Asegúrese de presionar OFF en la unidad durante dos segundos para desactivar la indicación del reloj después de apagar el motor.

Si presiona OFF sólo momentáneamente, la indicación del reloj no se desactivará y esto causará el desgaste de la batería.

Localización de los controles

Control remoto inalámbrico (RM-X91)

Los botones correspondientes del control remoto inalámbrico controlan las mismas funciones que los de esta unidad.

1 Botón OFF
2Botón MENU
3 Botón SOURCE
4 Botones SEEK/AMS (cursor ←/→)
5 Botón SOUND
6 Botón DSPL
7 Botón ATT
8 Botón LIST
9 Botones DISC/PRST (cursor ↑/↓)
10Botón ENTER
11Botón MODE
12Botones VOL

No es posible utilizar con el control remoto de tarjeta una unidad que se haya apagado presionando OFF durante dos segundos, a menos que presione SOURCE en la unidad o que inserte un disco para que ésta se active primero.

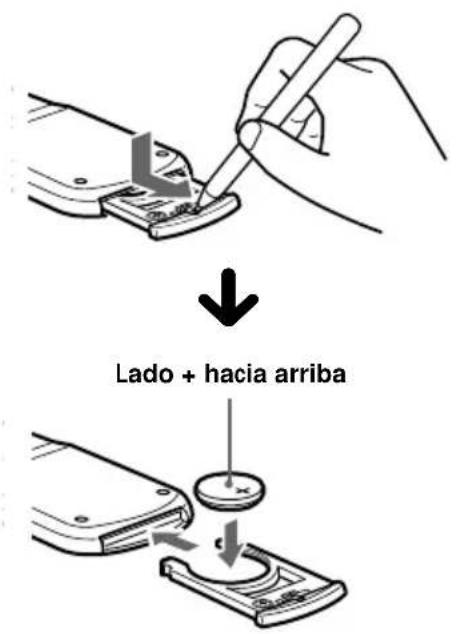

Sustitución de la pila de litio

Cuando la pila dispone de poca energía, el alcance del control remoto inalámbrico se reduce. Sustituya la pila por una nueva de litio CR2025.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los niños. Si la pila se ingiere, póngase en contacto inmediatamente con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• Asegúrese de observar la polaridad correcta cuando instale la pila.
• No agarre la pila con pinzas metálicas, ya que si lo hace puede producirse un cortocircuito.

ADVERTENCIA

La pila puede explotar si no se emplea adecuadamente. No recargue la pila; tampoco la desmonte ni la arroje al fuego.

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar dicha unidad. Extraiga el panel frontal y pulse el botón de restauración con un objeto puntiagudo, como por ejemplo un bolígrafo.

Botón de restauración

Nota

Al presionar el botón de restauración, se borrará el ajuste del reloj y algunas funciones memorizadas.

Extracción del panel frontal

Es posible extraer el panel frontal de esta unidad para evitar su robo.

1 Presione OFF.

2 Presione OPEN, deslice el panel frontal hacia la derecha y tire del lado izquierdo del panel.

• No coloque nada en la superficie interior del panel frontal.
• Tenga cuidado para que el panel no se caiga cuando lo extraiga de la unidad.
• Si extrae el panel con la alimentación conectada, ésta se desconectará automáticamente para evitar que se dañen los altavoces.
• Para transportar el panel frontal, utilice el estuche suministrado para este fin.

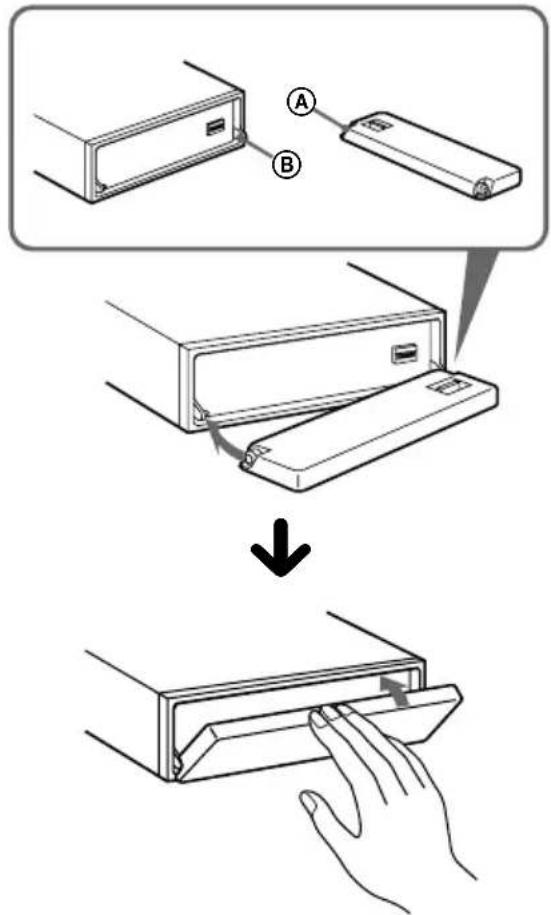

Fijación del panel frontal

Coloque el orificio Ⓐ del panel frontal en el eje Ⓑ de la unidad como se ilustra y, a continuación, presione sobre el lado izquierdo para introducirlo.

• Tenga cuidado de no fijar el panel frontal al revés.
• No ejerza excesiva presión sobre el panel al fijarlo a la unidad.
• No sujete con demasiada fuerza ni presione excesivamente sobre el visor del panel frontal.
• No exponga el panel frontal a fuentes de calor directas como la luz solar o las salidas de aire caliente, ni lo deje en lugares húmedos. No lo deje nunca sobre el salpicadero de un automóvil aparcado bajo la luz solar directa, ya que podría producirse un considerable aumento de temperatura.

Alarma de precaución

Si desactiva el encendido del automóvil sin haber extraído el panel frontal, la alarma de precaución emitirá pitidos durante unos segundos.

Activación/desactivación de la unidad

Activación de la unidad

Presione SOURCE o inserte un disco en la unidad.

Para obtener más información sobre el funcionamiento, consulte las páginas 11 (CD/MD) y 18 (Radio).

Desactivación de la unidad

Presione OFF para detener la reproducción de CD/MD o la recepción de FM/AM (la iluminación de las teclas y el visor permanecerán activados).

Presione OFF durante dos segundos para apagar completamente la unidad.

Nota

Si el automóvil no dispone de posición ACC en la llave del interruptor de encendido, asegúrese de desactivar la unidad presionarlo OFF durante dos segundos para evitar el desgaste de la batería del vehículo.

Utilización del menú

Esta unidad se utiliza mediante la selección de elementos en un menú.

Para realizar la selección, entre primero en el modo de menú y elija arriba/abajo (+/- de DISC/PRST), o izquierda/derecha (-/+ de SEEK/AMS).

DISC/PRST

(+): para seleccionar hacia arriba

(-): para seleccionar hacia abajo

SEEK/AMS

(-): para seleccionar hacia la izquierda

(+): para seleccionar hacia la derecha

Ajuste del reloj

El reloj dispone de una indicación digital de 12 horas.

Ejemplo: Para ajustar el reloj en 10:08

1 Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "Clock".

Los dígitos de la hora parpadean.

② Presione cualquier lado de DISC/PRST para ajustar la hora.

Los dígitos de los minutos parpadean.

4 Presione cualquier lado de DISC/PRST para ajustar los minutos.

El reloj se pone en funcionamiento.

Una vez finalizado el ajuste del reloj, el visor vuelve al modo normal de reproducción.

Nota

Con el ajuste inicial, la indicación del reloj aparece mientras la unidad está apagada.

Si selecciona el ajuste "on" del elemento "D.Info" (página 29), podrá ver la indicación del reloj en la parte superior del visor mientras disfruta de cualquier fuente.

CD/MD

CDX-C8050X:

Además de reproducir el CD con esta unidad, también puede controlar unidades externas de CD/MD.

MDX-C8500X:

Además de reproducir el MD con esta unidad, también puede controlar unidades externas de CD/MD.

Si conecta una unidad de CD con función CD TEXT, la información CD TEXT aparecerá en el visor al reproducir discos CD TEXT.

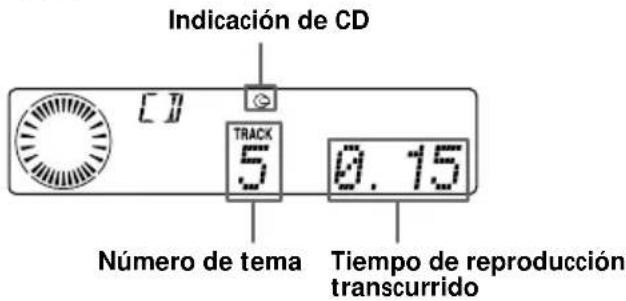

Audición de CD (discos compactos) con el CDX-C8050X solamente

1 Presione OPEN e inserte el CD. La reproducción se iniciará de forma automática.

2 Cierre el panel frontal.

Consejo

Para reproducir un CD de 8 cm (3 pulgadas), utilice el adaptador opcional Sony para discos compactos "single" (CSA-8).

Si ya hay un CD insertado, presione SOURCE varias veces hasta que aparezca "CD".

Cuando finalice el último tema del CD

La indicación del número de tema volverá a mostrar el valor "1" y la reproducción volverá a iniciarse desde el primer tema del CD.

Para Presione

Detener la reproducción OFF

Expulsar el CD ⓄOPEN y, a

continuación,

Para obtener información detallada sobre la operación, consulte

"Cambio de los elementos del visor" (página 12),

"Desplazamiento automático del título de un disco",

"Localización de un tema específico",

"Localización de un punto específico de un tema" y

"Localización de discos" (página 13).

Audición de MD (minidiscos) con el MDX-C8500X solamente

1 Presione OPEN e inserte el MD.

La reproducción se iniciará de forma automática.

Con el lado de la etiqueta hacia arriba

2 Cierre el panel frontal.

Si ya se ha insertado un MD, presione SOURCE varias veces hasta que aparezca "MD" para iniciar la reproducción.

El visor mostrará el título del MD* y el del tema y, a continuación, el tiempo de reproducción.

* Solamente si los títulos se han grabado previamente en el MD.

Cuando finalice el último tema del MD

La indicación del número de tema volverá a mostrar el valor "1" y la reproducción volverá a iniciarse desde el primer tema del MD.

Para Presione

Detener la reproducción OFF
Expulsar el MD	OPEN y después▲

Para obtener información detallada sobre la operación, consulte

"Cambio de los elementos del visor", "Desplazamiento automático del título de un disco",
"Localización de un tema específico", "Localización de un punto específico de un tema" y
"Localización de discos" (página 13).

Reproducción de CD o de MD

(con una unidad opcional de CD/MD)

1 Presione SOURCE varias veces para seleccionar "CD" o "MD".
2 Presione MODE hasta que aparezca la unidad que desee.

Se inicia la reproducción de CD/MD.

Todos los discos de la unidad actual de CD/MD se reproducen desde el principio.

Cambio de los elementos del visor

Cada vez que presione DSPL durante la reproducción de MD, CD o CD TEXT, el elemento cambiará de la siguiente forma:

*1 Con una unidad opcional de CD/MD conectada.

*2 Si no ha asignado título al disco CD o CD TEXT o si no hay ningún título de disco registrado en el MD, el visor mostrará "NO D.Name".

*3 Si reproduce un disco CD TEXT, el nombre del artista aparecerá en el visor después del título del disco. (Sólo para discos CD TEXT con nombre del artista.)

*4 Si el título del tema de un disco CD TEXT o MD no está previamente registrado, el visor mostrará “NO T.Name”.

Si conecta una unidad opcional de CD, podrá etiquetar los discos CD y CD TEXT con un nombre personalizado mediante la función de memorando de discos. Consulte “Asignación de títulos a los CD” (página 15).

No obstante, si utiliza etiquetas personalizadas, siempre tendrán prioridad sobre la información CD TEXT original al mostrarse dicha información.

Una vez seleccionado el elemento deseado, el visor cambiará automáticamente al modo de desplazamiento de indicaciones después de unos segundos.

En el modo de desplazamiento de indicaciones, todos los elementos se desplazan por el visor de uno en uno por orden.

Consejo

Es posible desactivar el modo de desplazamiento de indicaciones. (Consulte “Cambio de los ajustes de sonido y visualización” en la página 29.)

Desplazamiento automático del título de un disco

— Desplazamiento automático

Si el título del disco, el nombre del artista o el título del tema de un disco CD TEXT o MD supera los 10 caracteres y la función de desplazamiento automático está activada, la información se desplazará automáticamente por el visor de la siguiente forma:

• El título del disco aparece al cambiar el disco (si el título del disco se selecciona como elemento de visualización).
• El título del tema aparece al cambiar el tema (si el título del tema se selecciona como elemento de visualización).
• El título del disco o del tema aparece en función del ajuste al presionar (SOURCE) para seleccionar un MD o un disco CD TEXT.

Si presiona DSPL para cambiar el elemento mostrado, el título del disco o del tema del MD o del disco CD TEXT se desplaza automáticamente tanto si activa como si desactiva la función.

1 Durante la reproducción, presione MENU.
2 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca "A.Scrl".
3 Presione el lado (+) de SEEK/AMS para seleccionar "A.Scrl on".

4 Presione ENTER.

Para cancelar la función de desplazamiento automático, seleccione "A.Scrl off" en el paso 3 anterior.

Nota

Con algunos discos CD TEXT con un gran número de caracteres, pueden producirse las siguientes situaciones:

— Algunos de los caracteres no se muestran.
— La función de desplazamiento automático no funciona.

Localización de un tema específico — Sensor de música automático (AMS)

Durante la reproducción, presione cualquier lado de SEEK/AMS momentáneamente por cada tema que desee omitir.

Para localizar temas anteriores

Para localizar temas posteriores

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, presione y mantenga presionado cualquier lado de SEEK/AMS. Deje de presionarlo cuando encuentre el punto que desee.

Para buscar hacia atrás

Para buscar hacia delante

Nota

Si “L.L.L.” o “” aparece en el visor, significa que ha llegado al principio o al final del disco, por lo que no podrá continuar.

Localización de discos

— Selección de discos

Si conecta una unidad opcional de CD/MD, presione cualquier lado de DISC/PRST para seleccionar el disco deseado.

El disco deseado de la unidad actual de CD/MD opcional comenzará a reproducirse.

Reproducción repetida de temas — Reproducción repetida

El disco de la unidad principal se repetirá automáticamente al llegar al final. Como reproducción repetida, es posible seleccionar:

• Repeat 1 - para repetir un tema.
• Repeat 2 - para repetir el disco que se encuentre en la unidad opcional de CD/MD.

Durante la reproducción, presione ① (REP) varias veces hasta que el ajuste deseado aparezca en el visor.

* Sólo es posible disponer de "Repeat 2" cuando se conecta una o más unidades opcionales de CD/MD.

Se inicia la reproducción repetida.

Para recuperar el modo de reproducción normal, seleccione "Repeat off" en el anterior paso.

Reproducción de temas en orden aleatorio — Reproducción aleatoria

Es posible seleccionar:

• Shuf 1 - para reproducir los temas del disco actual en orden aleatorio.
• Shuf 2 - para reproducir los temas de la unidad actual de CD/MD en orden aleatorio.
• Shuf All - para reproducir todos los temas de todas las unidades opcionales de CD/MD en orden aleatorio.

Durante la reproducción, presione ② (SHUF) varias veces hasta que el ajuste deseado aparezca en el visor.

*1 Sólo es posible disponer de "Shuf 2" cuando se conecta una o más unidades opcionales de CD/MD.
*2 Sólo es posible disponer de "Shuf All" cuando:
- conecte una o más unidades opcionales de CD o dos o más unidades de MD (CDX-C8050X).
- conecte una o más unidades opcionales de MD o dos o más unidades de CD (MDX-C8500X).

Se inicia la reproducción en orden aleatorio.

Para recuperar el modo de reproducción normal, seleccione "Shuf off" en el anterior paso.

Asignación de títulos a los

CD — Memorando de discos

(unidad de CD con función de archivo personalizado)

Es posible asignar un título personalizado a cada disco, utilizando un máximo de ocho caracteres para cada uno de éstos. La asignación de títulos permitirá localizar discos mediante el título (página 16) y seleccionar temas específicos para su reproducción (página 17).

1 Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "Name Edit".

2 Presione ENTER.

Modo de edición de títulos

3 Introduzca los caracteres.

①Presione el lado (+) de DISC/PRST varias veces para seleccionar los caracteres deseados.

Si presiona el lado (−) de DISC/PRST varias veces, los caracteres aparecerán en orden inverso.

Si desea introducir un espacio en blanco entre caracteres, seleccione “” (barra inferior).

②Presione el lado (+) de SEEK/AMS una vez localizado el carácter deseado.

El siguiente carácter parpadeará.

Si presiona el lado (−) de SEEK/AMS, parpadeará el carácter anterior.

③ Repita los pasos ① y ② para introducir el título completo.

4 Para volver al modo normal de reproducción de CD, presione ENTER.

Consejos

• Para borrar o corregir un nombre, introduzca “” (barra inferior) por cada carácter.
• Existe otro método para comenzar a asignar título al CD. Presione y mantenga presionado LIST durante dos segundos en lugar de realizar los pasos 1 y 2. También puede completar la operación manteniendo presionado LIST durante dos segundos en lugar de realizar el paso 4.

Visualización del memorando de discos

Presione DSPL durante la reproducción de un CD o de un disco CD TEXT.

Cada vez que presione DSPL durante la reproducción de un CD o de un disco CD TEXT, los elementos cambiarán de la siguiente forma:

*1 Con una unidad opcional de CD conectada.
*2 Si conecta una unidad opcional de CD con la función CD TEXT, el visor mostrará la información CD TEXT al reproducir discos CD TEXT.

Nota

No utilice la función de archivo personalizado mientras conduce. Tampoco realice ninguna función que pueda distraer su atención de la conducción.

Borrado del memorando de discos

1 Presione SOURCE varias veces para seleccionar "CD".
2 Presione MODE varias veces para seleccionar la unidad de CD.
3 Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "NameDel".
4 Presione ENTER.
5 Presione cualquier lado de DISC/PRST varias veces para seleccionar el título del disco que desee borrar.
6 Presione ENTER durante dos segundos. El nombre se borrará. Repita los pasos 5 y 6 para borrar otros nombres.
7 Presione MENU dos veces. La unidad vuelve al modo normal de reproducción de CD.

Notas

• Si se borra el nombre personalizado, el visor mostrará la información CD TEXT original.
• Si borra todos los nombres de los discos, "No Data" aparecerá en el paso 5.

Localización de discos mediante el título— Función de listado (unidad de CD con función de archivo personalizado o unidad de MD)

Esta función puede utilizarse con discos a los que se ha asignado un título personalizado. Para obtener más información sobre los títulos de disco, consulte “Asignación de títulos a los CD” (página 15).

1 Presione LIST.

El título asignado al disco actual aparece en el visor.

Si asigna una etiqueta de memorando de discos a un disco CD TEXT, tendrá prioridad sobre la información CD TEXT original.

2 Presione cualquier lado de DISC/PRST varias veces hasta que encuentre el disco deseado.

Para localizar discos anteriores

3 Presione ENTER para reproducir el disco.

Notas

• Después de mostrar un título de disco durante cinco segundos, el visor vuelve al modo normal de reproducción. Para desactivar la indicación, presione LIST.
• Los títulos de tema no aparecen durante la reproducción de un MD o de un disco CD TEXT.
• Si no hay discos en el cargador, el visor mostrará "NO Disc".
• Si no se ha asignado ningún archivo personalizado a un disco, el visor mostrará "*******"
• Si la unidad no ha leído la información de discos, el visor mostrará “?”. Para introducir el disco, presione en primer lugar el botón numérico y, a continuación, seleccione el disco que no se ha introducido.
• No es posible mostrar ciertas letras (durante la reproducción de un disco MD o CD TEXT).

Selección de temas específicos para su reproducción — Función de banco (unidad de CD con función de archivo personalizado)

Si asigna una etiqueta al disco, puede programar la unidad para omitir o reproducir los temas que desee.

1 Comience a reproducir el disco al que desee asignar título.
2 Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "Bank sel".
3 Presione ENTER.

Modo de edición de banco

4 Asigne título a los temas.

①Presione cualquier lado de SEEK/AMS varias veces para seleccionar el tema al que desee asignar título.
②Presione ENTER varias veces para seleccionar "Play" o "Skip".

5 Repita el paso 4 para definir "Play" o "Skip" para todos los temas.

6 Presione MENU dos veces.

La unidad vuelve al modo normal de reproducción de CD.

Notas

• “NO Name” parpadea durante cinco segundos al seleccionar un disco sin etiqueta en el paso 3.
• Es posible definir el modo "Play" y "Skip" para un máximo de 24 temas.
• No es posible definir el modo "Skip" para todos los temas de un CD.

Reproducción sólo de temas específicos

Es posible seleccionar:

• "Bank on" - para reproducir los temas con el ajuste "Play".
• “Bank inv” (Inverso) - para reproducir los temas con el ajuste “Skip”.

1 Durante la reproducción, Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "Bank off".
2 Presione el lado (+) de SEEK/AMS varias veces hasta que aparezca el ajuste deseado.

La reproducción se inicia a partir del tema siguiente.

Para recuperar el modo de reproducción normal, seleccione "Bank off" en el anterior paso 2.

Memorización automática de emisoras

— Memorización de la mejor sintonía (BTM)

Esta unidad selecciona las emisoras de señal más intensa y las memoriza por orden de frecuencia. Es posible almacenar hasta 6 emisoras de cada banda (FM1, FM2, FM3, AM1, y AM2).

Precaución

Para sintonizar emisoras durante la conducción, utilice la función de memorización de la mejor sintonía para evitar accidentes.

1 Presione SOURCE varias veces para seleccionar el sintonizador.

Cada vez que presione SOURCE, la fuente cambia de la siguiente forma:

* Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

2 Presione MODE varias veces para seleccionar la banda.

Cada vez que presione MODE, la banda cambia de la siguiente forma:

3 Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "BTM".

4 Presione ENTER.

La unidad almacena en los botones numéricos las emisoras por orden de frecuencia.

La unidad emite un pitido al almacenar el ajaste.

Notas

• La unidad no almacena emisoras de señales débiles. Si sólo pueden recibirse unas pocas emisoras, algunos botones numéricos conservarán sus ajustes anteriores.
• Si el visor muestra algún número, la unidad almacenará las emisoras a partir del mostrado en el visor.
• Si no hay ningún disco en la unidad, sólo aparecerá la banda del sintonizador aunque presione SOURCE.

Memorización de las emisoras deseadas

Es posible memorizar hasta 18 emisoras de FM (6 para FM1, 6 para FM2 y 6 para FM3) y hasta 12 emisoras de AM (6 para AM1 y 6 para AM2) en el orden que desee.

1 Presione SOURCE varias veces para seleccionar el sintonizador.
2 Presione MODE varias veces para seleccionar la banda.
3 Presione cualquier lado de SEEK/AMS para sintonizar la emisora que desee almacenar en el botón numérico.
4 Presione y mantenga presionado el botón numérico que desee (① a ⑥) hasta que aparezca "MEM".

En el visor aparecerá la indicación del botón numérico.

Nota

Si almacena otra emisora en el mismo botón numérico, la emisora previamente almacenada se borrará.

Recepción de emisoras memorizadas

1 Presione SOURCE varias veces para seleccionar el sintonizador.
2 Presione MODE varias veces para seleccionar la banda.
3 Presione el botón numérico (① a ⑥) donde esté almacenada la emisora que desee.

Consejo

Presione cualquier lado de DISC/PRST para recibir las emisoras en el orden en el que están almacenadas en la memoria (Función de búsqueda programada).

Si no puede sintonizar una emisora programada

Presione cualquier lado de SEEK/AMS para buscar la emisora (sintonización automática).

La exploración se detiene cuando la unidad recibe una emisora. Presione cualquier lado de SEEK/AMS varias veces hasta recibir la emisora deseada.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca “Local” (modo de búsqueda local). A continuación, presione el lado (+) de SEEK/AMS para seleccionar “Local on”. Presione ENTER. Sólo se sintonizarán las emisoras de señal relativamente intensa.

Consejos

• Si selecciona el ajuste "Local on", aparecerá "LCL Seek" mientras la unidad busca las emisoras.
• Si sabe cuál es la frecuencia de la emisora que desea escuchar, presione y mantenga presionado cualquier lado de SEEK/AMS hasta que aparezca la frecuencia deseada (sintonización manual).

Si la recepción de FM en estéreo es de mala calidad

— Modo monofónico

1 Durante la recepción de la radio, Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "Mono".
2 Presione el lado (+) de SEEK/AMS hasta que aparezca "Mono on". El sonido mejorará, aunque será monofónico (la indicación "ST" desaparecerá).
3 Presione ENTER.

Para volver al modo normal, seleccione "Mono off" en el anterior paso 2.

Si la emisión de FM en estéreo se recibe en monofónico

Si se producen interferencias, la función "IF Auto" de esta unidad evitará automáticamente los ruidos y estrechará la frecuencia de recepción. En tales casos, es posible que algunas emisiones de FM en estéreo se reciban en monofónico. Si desea escuchar tales emisiones en estéreo, cambie manualmente al ajuste "Wide".

1 Durante la recepción de la radio, Presione MENU y, a continuación, cualquier lado de DISC/PRST varias veces hasta que aparezca "IF Auto".
2 Presione el lado (+) de SEEK/AMS varias veces para seleccionar el ajuste deseado. IF Auto ↔ Wide
3 Presione ENTER.

Nota

Si amplía el ajuste de recepción de la señal de frecuencia (modo "Wide"), es posible que se produzcan interferencias.

Almacenamiento de nombres de emisora

— Memo de emisora

Es posible asignar un nombre a cada emisora de radio y almacenarlo en la memoria. El nombre de la emisora sintonizada aparece en el visor. Es posible asignar un nombre con hasta ocho caracteres a una emisora.

Almacenamiento de nombres de emisora

1 Sintonice una emisora cuyo nombre desee almacenar.
2 Presione MENU y, a continuación, presione cualquier lado de DISC/PRST varias veces hasta que aparezca la indicación "Name Edit".
3 Presione ENTER.

4 Introduzca los caracteres.

①Presione el lado (+) de DISC/PRST varias veces para seleccionar los caracteres deseados.

(A → B → C → ... Z → 0 → 1 → 2 →; dots 9 → + → - → * → / → → gt; → lt; rightarrow . →_ i n )

Si presione el lado (−) de DISC/PRST varias veces, los caracteres aparecerán en orden inverso.

Si desea insertar un espacio en blanco entre los caracteres, seleccione “” (barra inferior).

②Presione el lado (+) de SEEK/AMS una vez localizado el carácter deseado.

El siguiente carácter parpadea.

Si presiona el lado (−) de SEEK/AMS, parpadeará el carácter anterior.

③ Repita los pasos ① y ② para introducir el nombre completo.

5 Para volver a la recepción de radio normal, presione ENTER.

Consejos

• Para borrar o corregir un nombre, introduzca “” (barra inferior) para cada carácter.
• Existe un método alternativo para almacenar nombres de emisoras: presione y mantenga presionado LIST durante dos segundos en lugar de realizar los pasos 2 y 3. Igualmente, puede completar la operación presionando y manteniendo presionado LIST durante dos segundos en lugar de realizar el paso 5.

Visualización del nombre de emisora

Presione DSPL durante la recepción de radio.

Cada vez que presione DSPL, el elemento cambiará de la siguiente forma:

Nombre de emisora* ↔ Frecuencia

* Si el nombre de emisora no se almacena, la indicación “NO Name” aparecerá en el visor durante un segundo.

Borrado del nombre de emisora

1 Sintonice una emisora cuyo nombre desee borrar.
2 Presione MENU y, a continuación, presione cualquier lado de DISC/PRST varias veces hasta que aparezca la indicación "NameDel".
3 Presione ENTER.

4 Presione cualquier lado de DISC/PRST para seleccionar el nombre de emisora que desee borrar.
5 Presione ENTER durante dos segundos. El nombre se borra.

Repita los pasos 4 a 5 si desea borrar otros nombres.

6 Para volver a la recepción de radio normal, presione MENU.

Nota

Una vez borrados todos los nombres de emisora, la indicación "NO Data" aparecerá en el paso 5.

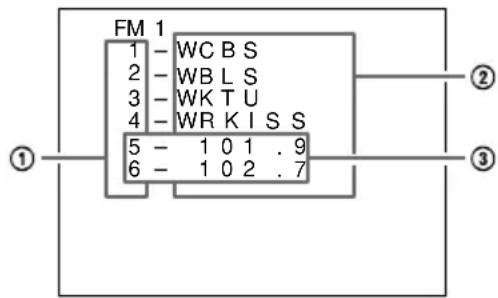

Localización de una emisora por nombre

— Listado

1 Presione LIST.

El nombre asignado a la emisora sintonizada aparece en el visor.

2 Presione cualquier lado de DISC/PRST varias veces hasta que encuentre la emisora deseada.

Si no hay ningún nombre asignado a la emisora seleccionada, la frecuencia aparece en el visor.

3 Presione ENTER para sintonizar la emisora deseada.

Notas

• Una vez que el nombre de emisora o frecuencia se haya mostrado durante cinco segundos, el visor volverá al modo normal. Para desactivar la indicación, presione LIST.
• Si conecta un sintonizador de TV, la indicación de listado no aparecerá en el visor de la unidad.

DSP

Ajuste del ecualizador

Es posible seleccionar una curva de ecualizador para cinco tipos de música (Rock, Vocal, Groove, Techno y Custom).

Puede almacenar y definir los ajustes del ecualizador de frecuencia y nivel.

Selección de la curva de ecualizador

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).

2 Presione SOUND varias veces hasta que aparezca "EQ".

Cada vez que presione SOUND, el elemento cambiará de la siguiente forma:

EQ (curva de ecualizador) →

POS (posición de audición) →

BAL (derecho-izquierdo) →

F (volumen del altavoz frontal) →

R (volumen del altavoz posterior) →

SUB (volumen del altavoz potenciador de graves)

→ VOL (volumen) → EQ (curva de ecualizador)

3 Presione cualquier lado de SEEK/AMS para seleccionar la curva de ecualizador que desee.

Cada vez que presione SEEK/AMS, el elemento cambiará de la siguiente forma:

Rock ↔ Vocal ↔ Groove ↔ Techno ↔ Custom ↔ off ↔ Rock

Para cancelar el efecto de ecualización, seleccione “off”. Transcurridos tres segundos, el visor volverá al modo de reproducción normal.

Ajuste de la curva de ecualizador

1 Presione MENU.

2 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca "EQ Tune" y, a continuación, presione ENTER.
3 Presione cualquier lado de SEEK/AMS para seleccionar la curva de ecualizador que desee y, a continuación, presione ENTER.

Cada vez que presione (SEEK/AMS), el elemento cambiará de la siguiente forma:

Rock ↔ Vocal ↔ Groove ↔ Techno ↔ Custom ↔ off ↔ Rock

4 Seleccione la frecuencia y el nivel que desee.

①Presione cualquier lado de SEEK/AMS para seleccionar la frecuencia deseada.

Cada vez que presione (SEEK/AMS), la frecuencia cambiará de la siguiente forma:

62 Hz ↔ 157 Hz ↔ 396 Hz ↔ 1.0kHz ↔ 2.5kHz ↔ 6.3kHz ↔ 16.0kHz

②Presione cualquier lado de DISC/PRST para seleccionar el nivel de volumen deseado.

El volumen puede ajustarse en incrementos de 1 dB de -12 dB a +12 dB.

Para restaurar la curva de ecualizador ajustada en fábrica, presione ENTER durante dos segundos.

5 Presione MENU dos veces.

Una vez finalizado el ajuste de efecto, aparecerá el modo normal de reproducción.

Selección de la posición de escucha

Puede ajustar un tiempo de retardo para que el sonido llegue a los oyentes desde los altavoces. De esta forma, la unidad puede simular un campo sonoro natural que produzca la sensación de encontrarse en el centro de dicho campo independientemente de dónde se siente dentro del automóvil.

Visor	Centro del campo sonoro
POSAll	Ajuste normal(1 + 2 + 3)
POSFront	Parte frontal(1 + 2)
POSFront-R	Parte frontal derecha (2)
POSFront-L	Parte frontal izquierda (1)
POSRear	Parte posterior (3)
POSoff	Cancelación

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).
2 Presione SOUND varias veces hasta que aparezca "POS".

3 Presione cualquier lado de SEEK/AMS para seleccionar la posición de escucha deseada.

Cada vez que presione SEEK/AMS, el elemento cambiará de la siguiente forma:

All Front Front-R Front-L Rear off All

Para cancelar el modo POS, seleccione "off".

Transcurridos tres segundos, el visor vuelve al modo de reproducción normal.

Selección de un menú Soundstage

— Organizador Soundstage dinámico (DSO)

Si los altavoces están instalados en la parte inferior de las puertas, el sonido se recibirá desde abajo y puede no ser nítido.

La función DSO (Organizador Soundstage Dinámico) crea un sonido más ambiental como si hubiera altavoces en el salpicadero (altavoces virtuales).

Menú Soundstage

Predefinición de Significado memoria

DSO 1, 2 y 3 Altavoces virtuales(Estándar)

Wide Altavoces virtuales(Grandes)

off Cancelación

Imagen de los altavoces virtuales

*1 Estándar
*2 Grandes
*3 Posición real de los altavoces (parte inferior de las puertas frontales)

Selección del DSO

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).
2 Presione DSO para seleccionar el modo DSO que desee.

Cada vez que presione DSO, el modo cambiará de la siguiente forma:

Para cancelar el modo DSO, seleccione "off".

Transcurridos tres segundos, el visor vuelve al modo de reproducción normal.

Ajuste del balance (BAL)

Es posible ajustar el balance de sonido entre los altavoces izquierdos y derechos.

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).
2 Presione SOUND varias veces hasta que aparezca "BAL".

3 Presione cualquier lado de SEEK/AMS para ajustar el balance.

Transcurridos tres segundos, el visor vuelve al modo de reproducción normal.

Ajuste de la atenuación frontal y posterior

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).
2 Presione SOUND varias veces hasta que aparezca "F" para los altavoces delanteros o "R" para los altavoces traseros.

3 Presione cualquier lado de SEEK/AMS para ajustar el volumen de los altavoces frontales/posteriores.
4 Presione MENU dos veces. Transcurridos tres segundos, el visor vuelve al modo de reproducción normal.

Ajuste de la frecuencia de corte y del nivel de volumen de salida de los altavoces delanteros/traseros

Es posible ajustar el nivel de volumen de salida y la frecuencia de corte de los altavoces para que coincidan con las características del sistema de altavoces instalado.

1 Presione MENU.
2 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca "Front HPF" o "Rear HPF" y, a continuación, presione ENTER.

3 Seleccione la frecuencia y el nivel que desee.

①Presione cualquier lado de SEEK/AMS para seleccionar la frecuencia de corte.

Cada vez que presione (SEEK/AMS), la frecuencia cambiará de la siguiente forma:

off 7 8 Hz 9 9 Hz 1 2 5 Hz 1 5 7 Hz 1 9 8 Hz

②Presione cualquier lado de DISC/PRST para ajustar el nivel de volumen.

El volumen puede ajustarse en incrementos de 1 dB de -12 dB a +12 dB.

4 Presione MENU dos veces.

Una vez finalizado el ajuste de efecto, aparecerá el modo normal de reproducción.

Consejo

Al reducir el volumen al mínimo, aparecerá la indicación "ATT" y se desactivará la frecuencia de corte.

Ajuste del volumen de los altavoces potenciadores de graves

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).

2 Presione SOUND varias veces hasta que aparezca "SUB".

3 Presione cualquier lado de SEEK/AMS para ajustar el nivel de volumen.

4 Presione MENU dos veces. Transcurridos tres segundos, el visor vuelve al modo normal de reproducción.

Consejo

Al reducir el volumen al mínimo, aparecerá la indicación “ATT” y se desactivará la frecuencia de corte del altavoz potenciador de graves.

Ajuste de la frecuencia de los altavoces potenciadores de graves

Para adaptarse a las características de los altavoces potenciadores de graves conectados, es posible interrumpir las señales de frecuencia media y alta no deseadas que se introducen en dichos altavoces. Mediante el ajuste de la frecuencia de corte (consulte el diagrama que aparece a continuación), los altavoces potenciadores de graves emitirán solamente las señales de baja frecuencia para obtener una imagen de sonido más nítida.

1 Presione MENU.

2 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca "SUB LPF" y, a continuación, presione ENTER.

3 Seleccione la frecuencia y el nivel que desee.

①Presione cualquier lado de SEEK/AMS para seleccionar la frecuencia deseada.

Cada vez que presione (SEEK/AMS), la frecuencia cambiará de la siguiente forma:

62 Hz ↔ 78 Hz ↔ 99 Hz ↔ 125 Hz ↔ 157 Hz ↔ off

②Presione cualquier lado de DISC/PRST para seleccionar el nivel de volumen deseado.

El volumen puede ajustarse en incrementos de 1 dB de -12 dB a +12 dB.

4 Presione MENU dos veces.

Una vez realizado el ajuste de frecuencia, el visor vuelve al modo de reproducción normal.

Consejo

Al reducir el volumen al mínimo, aparecerá la indicación "ATT" y se desactivará la frecuencia de corte.

Escucha de cada fuente de programa con su DSO registrado

— Memoria de sonido fuente (SSM)

Cada vez que recupere la misma fuente, podrá escuchar el mismo menú DSO y curva del ecualizador registrados para esa fuente, incluso después de cambiar la fuente de programa o de apagar la unidad y encenderla de nuevo.

Selección del analizador de espectro

El nivel de señal de sonido se muestra en un analizador de espectro. Es posible seleccionar un patrón de visualización de 1 a 6 o el modo de visualización automática.

Modo Patrones del visor
SA 1
SA 2
SA 3
SA 4
SA 5
SA 6
off Cancelación
SA Auto Todos estos patrones del visor aparecerán uno por uno de forma automática.

1 Presione SOURCE para seleccionar una fuente (sintonizador, CD o MD).
2 Presione MENU.
3 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca "SA".

4 Presione el lado (+) de SEEK/AMS varias veces para seleccionar el ajuste deseado.

Cada vez que presione el lado (+) de (SEEK/AMS), el ajuste cambiará de la siguiente forma:

5 Presione ENTER.

Otras funciones

Esta unidad también puede controlarse con el mando rotativo (opcional).

Etiquetado del mando rotativo

En función de cómo monte el mando rotativo, adhiera la etiqueta adecuada como se muestra en la siguiente ilustración.

Uso del mando rotativo

El mando rotativo funciona pulsando los botones y/o girando los controles. También es posible controlar una unidad opcional de CD/MD con el mando rotativo.

Mediante la pulsación de los botones SOURCE y MODE

Cada vez que presione SOURCE, la fuente cambiará de la siguiente forma:

Sintonizador → CD* → MD* → TV*

* Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

Al presionar MODE, el funcionamiento cambiará de la siguiente forma;

• Sintonizador: FM1 → FM2 → FM3 → AM1 → AM2
• Unidad de CD*: CD1 → CD2 → ...
• Unidad de MD*: MD1 → MD2 → ...
  • TV/Video*: TV1 → TV2 → AUX

* Si el equipo opcional correspondiente no está conectado, el elemento no aparecerá.

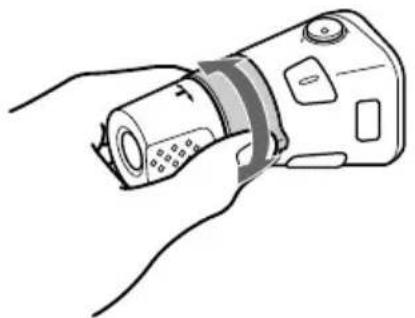

Mediante el giro del control SEEK/AMS

Gire el control momentáneamente y suéltelo para:

• Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar el punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.
• Sintonizar emisoras automáticamente. Gire el control y manténgalo así para buscar una emisora específica.

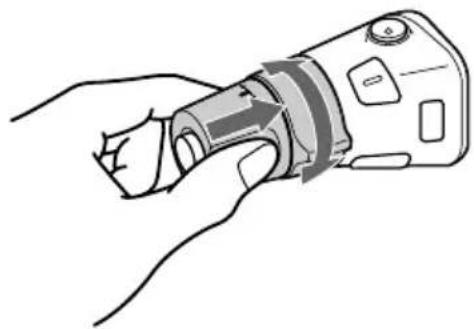

Mediante la presión y giro del control PRESET/DISC

Presione y gire el control para:

• Recibir emisoras memorizadas en los botones numéricos.
• Cambiar el disco.

Otras operaciones

Gire el control VOL para ajustar el volumen.

Consejo

Si el automóvil no dispone de posición ACC (auxiliar) en el interruptor de la llave de encendido, asegúrese de presionar OFF durante dos segundos para desactivar la indicación del reloj después de apagar el motor.

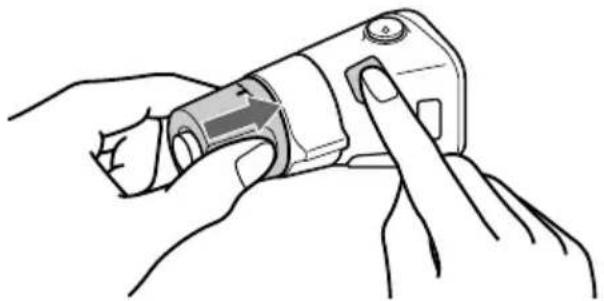

Cambio de la dirección de funcionamiento

La dirección de funcionamiento de los controles está ajustada de fábrica como se muestra a continuación.

Para aumentar

Si es preciso instalar el mando rotativo en el lado derecho de la columna de dirección, puede invertir la dirección de funcionamiento.

Presione SOUND durante dos segundos al tiempo que presiona el control VOL.

Consejo

También es posible cambiar la dirección de funcionamiento de estos controles con la unidad (consulte “Cambio de los ajustes de sonido y visualización” en la página 29).

Atenuación del sonido

Presione ATT en el mando rotativo o en el control remoto de tarjeta.

La indicación "ATT on" parpadea momentáneamente.

Para restaurar el nivel de volumen anterior, vuelva a presionar ATT.

Consejo

Si el cable de interfaz de un teléfono para automóvil está conectado al cable ATT, la unidad disminuirá el volumen automáticamente cuando se reciba una llamada telefónica (Función ATT de teléfono).

Cambio de los ajustes de sonido y visualización

Es posible ajustar los siguientes elementos: SET

•Clock (Reloj) (página 10)
- Beep - que permite activar o desactivar los pitidos.
- RM (Mando rotativo) - que permite cambiar la dirección de funcionamiento de los controles del mando rotativo.
— Seleccione "norm" para utilizar el mando rotativo en la posición ajustada de fábrica.
— Seleccione “rev” si monta el mando rotativo en el lado derecho de la columna de dirección.
- Multi language (selección de idioma) - que permite cambiar el idioma de las indicaciones del visor a inglés, español o francés.
- D.Info (Información dual) - que permite mostrar simultáneamente el reloj y el modo de reproducción (on) o la información de forma alternativa (off).

DIS

• SA (Analizador de espectros) - que permite cambiar el patrón de visualización de la indicación del eucalizador.
• Dimmer (Atenuador) - que permite cambiar el brillo del visor.

— Seleccione "Auto" para atenuar el brillo del visor sólo al encender las luces.
— Seleccione "on" para atenuar el brillo del visor.
— Seleccione "off" para desactivar el Atenuador.

- Contrast - que permite ajustar el contraste si las indicaciones del visor no son visibles debido a la posición de instalación de la unidad.

- M.Dspl (Desplazamiento de indicaciones) - que permite ajustar el modo de desplazamiento de indicaciones en 1, 2 o desactivación.

• A. Scrl (Desplazamiento automático) (página 13)

SND

• EQ Tune (Sintonización de ecualizador) - que permite ajustar la frecuencia y el nivel de volumen de la curva del ecualizador.
• Front HPF (Filtro de paso alto para la presalida frontal) - que permite seleccionar la frecuencia de corte de la presalida frontal.
• Rear HPF (Filtro de paso alto para la presalida posterior) - que permite seleccionar la frecuencia de corte de la presalida posterior.
• SUB LPF (Filtro de paso bajo para la salida de potenciación de graves) - que permite seleccionar la frecuencia de corte de la salida del altavoz potenciador de graves.

1 Presione MENU.
2 Presione cualquier lado de DISC/PRST varias veces hasta que aparezca el elemento deseado.

Cada vez que presione el lado (−) de DISC/PRST, el elemento cambiará de la siguiente forma:

Ejemplo:

Clock → Beep → RM → Selección de idioma

→ D.Info → SA → Dimmer → Contrast →

El elemento mostrado variará en función de la fuente.

Consejo

Es posible cambiar fácilmente entre categorías ("SET", "DIS", "P/M", "SND" y "EDT")

manteniendo presionado cualquier lado de

3 Presione cualquier lado de SEEK/AMS para seleccionar el ajuste deseado (por ejemplo: "on" u "off").
4 Presione ENTER.

Una vez finalizado el ajuste de modo, el visor vuelve al modo de reproducción normal.

TV/Video

Es posible conectar un sintonizador y monitor de TV opcionales con esta unidad.

Visualización de la TV

1 Presione SOURCE varias veces hasta que aparezca "TV".
2 Presione cualquier lado de DISC/PRST varias veces para seleccionar la banda de TV deseada.

Visualización de un video

1 Presione SOURCE varias veces hasta que aparezca "TV".
2 Presione MODE varias veces para seleccionar "Video 1". Reproduzca el video.

Nota

Aparecerá "Video 2" si está seleccionado el terminal VIDEO 2 del monitor de TV.

Memorización automática de canales de TV

La unidad selecciona los canales de TV de señal más intensa y los memoriza según el orden de frecuencia.

Precaución

Para sintonizar emisoras mientras conduce, emplee la función de memorización de la mejor sintonía con el fin de evitar accidentes.

3 Presione ENTER.

La unidad almacena los canales de TV según el orden de frecuencia en los botones numéricos.

La unidad emite un pitido al almacenar el ajuste.

Notas

• La unidad no almacena canales de TV de señal débil. Si sólo pueden recibirse unos pocos canales de TV, algunos botones numéricos permanecerán vacíos.
• Si el visor muestra un número de memorización, la unidad comenzará a almacenar canales de TV a partir del mostrado actualmente.
  [Non-Text]

Memorización únicamente de determinados canales de TV

Es posible almacenar un máximo de 6 canales en los botones numéricos en el orden que desee.

1 Presione SOURCE varias veces hasta que aparezca "TV".
2 Presione cualquier lado de SEEK/AMS para sintonizar el canal de TV que desee almacenar en cada botón numérico.
3 Presione y mantenga presionado el botón numérico que desee (① a ⑥) hasta que oiga un pitido.

La indicación de botón numérico aparece en el visor.

Nota

Si intenta almacenar otro canal en el mismo botón numérico, se borrará el canal anterior.

1 Presione SOURCE varias veces hasta que aparezca "TV".
2 Presione MENU y, a continuación, presione cualquier lado de DISC/PRST hasta que aparezca la indicación "Auto Mem".
1 Presione SOURCE varias veces hasta que aparezca "TV".
2 Presione MENU y, a continuación, presione cualquier lado de DISC/PRST hasta que aparezca la indicación "Auto Mem".

Almacenamiento de los nombres de los canales de TV

Realice los pasos de la sección "Almacenamiento de nombres de emisoras" (página 20).

Visualización de los nombres de las emisoras de TV o de radio

Presione LIST durante la recepción de TV o radio.

Ejemplo: Al recibir la banda de FM 1

① Número de memorización

②Nombres de emisoras almacenados

③Frecuencias*

* Si el nombre de una emisora no está almacenado, aparecerá la frecuencia de esa emisora en su lugar.

Notas

• Pueden transcurrir unos instantes hasta que todas las indicaciones aparezcan en el visor.
• El canal de TV no aparece durante la visualización de lista.
• El contenido de la memoria programada no puede enumerarse cuando la unidad se encuentra en el modo de reproducción simultánea (página 32).

Desactivación de la indicación

Durante la recepción de la radio, vuelva a presionar LIST.

Durante la recepción de TV, la indicación de listado del monitor de TV se desactivará automáticamente transcurridos unos segundos.

Visualización de la información almacenada en discos

Presione LIST durante la reproducción de CD/MD.

Ejemplo: Si está seleccionada la unidad 1 de CD.

①Números de disco
②Títulos almacenados como archivos personalizados
③ No hay ningún disco cargado*1
④ No hay títulos almacenados*2
⑤ La información de índice (TOC) no se ha identificado aún*3

*1 Aparece un espacio en blanco junto a números de disco que representa ranuras vacías en el cargador de discos.
*2 Si un título no está registrado en el archivo personalizado, aparecerá “*****”.
*3 Si la unidad aún no ha leído la información del disco, aparece “?”.

Notas

• Pueden transcurrir unos instantes hasta que todas las indicaciones aparezcan en el visor.
• El programa de TV no aparece durante la visualización del listado.
• El contenido de la memoria programada no puede enumerarse cuando la unidad se encuentra en el modo de reproducción simultánea.

Desactivación de la indicación

Vuelva a presionar LIST.

Visualización de la TV o de video mientras se escucha un CD o un MD

— Reproducción simultánea

La función de reproducción simultánea no se activa mientras se escucha la radio.

1 Presione MENU y, a continuación, presione cualquier lado de DISC/PRST varias veces hasta que aparezca la indicación "Simul Sel".

2 Presione ENTER.

3 Presione el lado (−) de SEEK/AMS.

4 Presione SOURCE varias veces para seleccionar un CD o MD.

6 Presione SOURCE varias veces para seleccionar un TV o video.

Se inicia la reproducción simultánea.

Si ya está viendo el televisor o un video y desea escuchar también un CD o MD, siga los pasos anteriores.

Regreso al modo normal

Para cancelar el CD o MD, siga los pasos anteriores y seleccione “--” en el paso 4.

Para cancelar el TV o video, siga los pasos anteriores y seleccione “--” en el paso 6.

Nota

Si presiona ▲ (EJECT) en una unidad de CD/MD mientras la unidad se encuentra en el modo de reproducción simultánea, se cancela la reproducción simultánea.

Información complementaria

Mantenimiento

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno con el mismo amperaje que el original. Si éste se funde, compruebe la conexión de alimentación y sustitúyalo. Si una vez sustituido vuelve a fundirse, es posible que exista un funcionamiento defectuoso interno. En este caso, póngase en contacto con el proveedor Sony más próximo.

Advertencia

No utilice nunca un fusible de amperaje superior al del suministrado con la unidad, ya que ésta podría dañarse.

Limpieza de los conectores

La unidad puede no funcionar correctamente si los conectores de la misma y del panel frontal están sucios. Para evitarlo, abra el panel frontal presionando OPEN; a continuación, sepárelo y limpie los conectores con un bastoncillo humedecido en alcohol. No aplique demasiada presión, ya que los conectores podrían dañarse.

Parte posterior del panel frontal

Notas

• Para su seguridad, apague el motor y extraiga la llave del interruptor de encendido antes de limpiar los conectores.
• No toque nunca los conectores directamente con los dedos o con algún dispositivo metálico.

Desmontaje de la unidad

1 Presione el clip del interior de la cubierta frontal con un destornillador fino y abra dicha cubierta.

2 Repita el paso 1 en el lado izquierdo. La cubierta frontal podrá extraerse.

3 Emplee un destornillador fino para ejercer presión sobre el clip de la parte izquierda de la unidad; a continuación, tire del lado izquierdo de la unidad hasta que el enganche salga del marco.

4 Repita el paso 3 en el lado derecho.

5 Saque la unidad del marco.

Sección del reproductor de discos

Reproductor de CD (CDX-C8050X):

Sistema Audiodigital de discos

compactos

Relación señal-ruido 90 dB

Respuesta de frecuencia 10 - 20.000 Hz

Fluctuación y trémolo Inferior al límite medible

Reproductor de MD (MDX-C8500X):

Relación señal-ruido 90 dB

Respuesta de frecuencia 10 - 20.000 Hz

Fluctuación y trémolo Inferior al límite medible

Sección del sintonizador

FM

Gama de sintonización 87,5 - 107,9 MHz

Terminal de antena Conector de antena externa

Frecuencia intermedia 10,7 MHz/450 kHz

Sensibilidad utilizable 8 dBf

Selectividad 75 dB a 400 kHz

Relación señal-ruido 66 dB (estéreo),

72 dB (mono)

Distorsión armónica a 1 kHz

0,6 % (estéreo),

0,3 % (mono)

Separación 35 dB a 1 kHz

Respuesta de frecuencia 30 – 15.000 Hz

AM

Gama de sintonización 530 - 1.710 kHz

Terminal de antena Conector de antena externa

Frecuencia intermedia 10,7 MHz/450 kHz

Sensibilidad 30 μV

Sección del amplificador de potencia

Salidas Salidas de altavoz

(conectores de sellado seguro)

Impedancia de altavoz 4 – 8 ohmios

Salida máxima de potencia

50 W · 4 (a 4 ohmios)

General

Salidas Salidas de audio

Cable de control de relé de antena motorizada

Cable de control de amplificador de potencia

Cable de control de atenuación para teléfono

Requisitos de alimentación

Batería de automóvil de 12 V CC (toma a tierra negativa)

Dimensiones

Aprox. 178 · 50 · 183 mm (7 ¹ /s · 2 · 7 ¹ /s pulgadas) (an/al/prf)

Dimensiones de montaje

Aprox. 182 · 53 · 162 mm (7¹/4 · 2¹/8 · 6³/₈ pulgadas) (an/al/prf)

Masa CDX-C8050X:

Aprox. 1,3 (2 lb 14 oz)

MDX-C8500X:

Aprox. 1,2 kg (2 lb 10 oz)

Accesorios suministrados

Control remoto inalámbrico RM-X91

Componentes para instalación y conexiones (1 juego)

Estuche para el panel frontal (1)

Accesorios opcionales Mando rotativo RM-X4S

Cable BUS (suministrado con un cable de pines RCA)

RC-61 (1 m), RC-62 (2 m)

Equipo opcional

Adaptador de discos compactos "single" CSA-8

Cambiador de CD (10 discos)

CDX-838, CDX-737, CDX-636

Cambiador de MD

(6 discos)

MDX-65

Otras unidades de CD/

MD con el sistema BUS de Sony

Selector de fuente XA-C30

Sintonizador de TV XT-40 V

Las patentes EE.UU. y extranjeras han sido otorgadas por Dolby Laboratories Licensing Corporation.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Guía de solución de problemas

La siguiente lista de comprobaciones resulta útil para solucionar los problemas que puedan producirse al utilizar la unidad.

Antes de consultar la lista que aparece a continuación, compruebe los procedimientos de conexión y funcionamiento.

Generales

Problema	Causa/Solución
Ausencia de sonido.	• Cancele la función ATT.• Ajuste el control de equilibrio frontal o posterior en la posición central para sistema de dos altavoces.• Gire el dial en el sentido de las agujas del reloj para ajustar el volumen.
Se ha borrado el contenido de la memoria.	• Ha desconectado el cable de alimentación o la batería.• Ha presionado el botón de restauración.→ Vuelva a realizar el almacenamiento en la memoria.
El visor no muestra indicaciones.	Retire el panel frontal y limpie los conectores. Para obtener más información, consulte el apartado “Limpieza de los conectores” (página 33).
Ausencia de pitidos.	Se han desactivado los pitidos (página 29).
El control remoto de tarjeta no funciona.	• Elimine los obstáculos que puedan obstruir el trayecto de la señal desde el control remoto de tarjeta hasta la unidad.• Apunte el control remoto de tarjeta hacia el receptor situado en la unidad.

Reproducción de CD/MD

Problema	Causa/Solución
No es posible insertar un disco.	Ya hay un MD insertado.Ha insertado el MD a la fuerza o al revés en el sentido incorrecto.
La reproducción no se inicia.	MD defectuoso o CD sucio.
El CD/MD no se expulsa.	Ha cerrado el panel frontal o introducido el disco en la unidad a la fuerza mientras ésta lo expulsaba después de presionar (▲).→ Presione el botón de restauración para inicializar la unidad.
Los botones de funcionamiento no se activan.	Presione el botón de restauración.
El sonido se omite debido a vibraciones.	CDX-C8050X:Ha instalado la unidad en un ángulo superior a los 60°.MDX-C8500X:Ha instalado la unidad en un ángulo superior a los 20°.No ha instalado la unidad en una parte segura del automóvil.
Se producen saltos de sonido.	Un disco está sucio o es defectuoso.
No es posible desactivar la indicación “----”.	No es posible asignar títulos a los discos compactos, a menos que conecte una unidad de CD con función de archivo personalizado.Presione LIST durante dos segundos.

Recepción de radio

Problema	Causa/Solución
No es posible realizar la sintonización programada.	Memorice la frecuencia correcta.La emisión es demasiado débil.
No es posible realizar la sintonización automática.	La emisión es demasiado débil.→ Utilice la sintonización manual.
No es posible recibir la emisora. Los ruidos obstaculizan el sonido.	Conecte un cable de control de antena motorizada (azul) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de antena del automóvil.(Sólo si el automóvil incorpora una antena de recepción de FM/AM en el cristal posterior/lateral.)
La indicación “ST” parpadea.	Sintonice la frecuencia con precisión.La emisión es demasiado débil.→ Realice el ajuste en el modo monofónico (página 19).
Se producen interferencias durante la recepción de FM.	El modo panorámico se encuentra seleccionado.Ajuste el modo IF en IF Auto (página 19).

Funciones DSP

Problema	Causa/Solución
Ausencia de sonido o éste es demasiado bajo.	El volumen de los altavoces puede haberse reducido automáticamente con el fin de potenciar el efecto del ajuste de posición de escucha. → Presione cualquier lado de SEEK/AMS para ajustar el balance.Es posible ajustar el balance de los altavoces por separado para el modo de activación y para el de desactivación de DSP (página 23).
No es posible aumentar el nivel de volumen.	La función DSO está activada y todos los filtros del nivel de volumen están ajustados en +12 dB.

Indicaciones de error (cuando se ha conectado una unidad de CD/MD opcional)

Las siguientes indicaciones parpadearán durante cinco segundos aproximadamente y se oirá una alarma.

Indicación	Causa	Solución
NO Mag	No ha insertado el cargador de discos en la unidad de CD/MD.	Inserte el cargador en la unidad de CD/MD.
NO Disc	No ha insertado ningún disco en la unidad de CD/MD.	Inserte discos en la unidad de CD/ MD.
NG Discs	No es posible reproducir un CD/MD debido a algún problema. (Un disco está sucio o es defectuoso.)	Inserte otro CD/MD.
Error	Un CD está sucio o insertado al revés.*	Limpie el CD o insértelo correctamente.
	Un MD no se reproduce debido a algún problema.*	Inserte otro MD.
Blank*	No ha grabado ningún tema en el MD.*	Reproduzca un MD con temas grabados.
PushReset	No es posible emplear la unidad de CD/MD debido a algún problema.	Presione el botón de restauración de la unidad.
Not Ready	La tapa de la unidad de MD está abierta o los minidiscos no están insertados correctamente.	Cierre la tapa o inserte los MD correctamente.

* El visor mostrará el número del disco que causa el error.

Si el problema no se soluciona con las sugerencias anteriormente enumeradas, póngase en contacto con el proveedor Sony más próximo.
