ACE184PT0 - Aire acondicionado WHIRLPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Climatizador de ambiente (Ventana/A través de la pared)
Marca	Whirlpool
Modelo	ACE184PT0
Capacidad de enfriamiento	18,000 BTU/h (estimado)
Peso	145–200 lb (65–96 kg)
Ancho de apertura de ventana	30–40 pulgadas (76,2–101,6 cm)
Altura mínima de apertura de ventana	20 pulgadas (50,8 cm)
Ancho de apertura de pared (a través de la pared)	26,5 pulgadas (66,1 cm) más 2× el espesor del marco de madera
Altura de apertura de pared (a través de la pared)	19,75 pulgadas (50,2 cm) más 2× el espesor del marco de madera
Requisitos eléctricos	115 V o 230 V; 12–24 A; circuito dedicado; tomacorriente de 3 clavijas con conexión a tierra
Tipo de cable de alimentación	LCDI (Interruptor de detección de corriente de fuga) con botones de Prueba/Reinicio

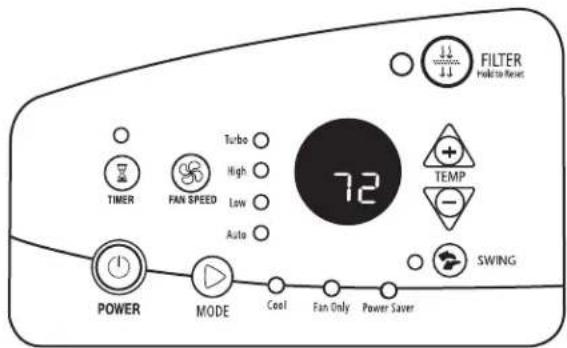

Tipo de control	Panel táctil digital y control remoto (pilas AAA incluidas)
Modos	Frío, Solo ventilador, Ahorro de energía; Calor/Frío en algunos modelos
Velocidades del ventilador	Turbo, Alta, Baja, Automática
Temporizador	Retardo de encendido/apagado de 1 a 24 horas
Dirección del aire	Oscilación horizontal (mediante el botón Air Swing); aletas verticales
Monitor del filtro	Luz indicadora después de 360 horas de funcionamiento del ventilador
Limpieza del filtro	Cada 2 semanas; aspirar o lavar con detergente suave; secar antes de volver a colocar
Mantenimiento anual	Recomendado; comuníquese con el distribuidor autorizado
Características de seguridad	Cable de tierra, cable de alimentación GFCI, no se permite el uso de alargadores ni adaptadores
Accesorios incluidos	Control remoto, soportes, cortinas, soportes de bloqueo de ventana, sellos de espuma, tornillos
Piezas de repuesto disponibles	Filtro de aire (electrostático o antimicrobiano), cubierta resistente, kit para ventana ancha
Soporte al cliente	1-800-253-1301 (EE. UU.) para características, servicio, piezas

Preguntas frecuentes - ACE184PT0 WHIRLPOOL

¿Cuál es la capacidad de refrigeración del Whirlpool ACE184PT0?

El Whirlpool ACE184PT0 se estima en 18,000 BTU/h, adecuado para habitaciones medianas a grandes.

¿Se puede instalar este aire acondicionado en una ventana o a través de una pared?

Sí, admite tanto la instalación en ventana (de guillotina, de 30–40 pulgadas de ancho) como la instalación a través de la pared con un marco de madera.

¿Cuáles son los requisitos eléctricos?

La unidad requiere un tomacorriente de 3 clavijas con conexión a tierra en un circuito dedicado. El voltaje puede ser de 115 V o 230 V, con un amperaje de 12 a 24 A según el modelo. No use un cable de extensión ni adaptador.

¿Cómo limpio el filtro de aire?

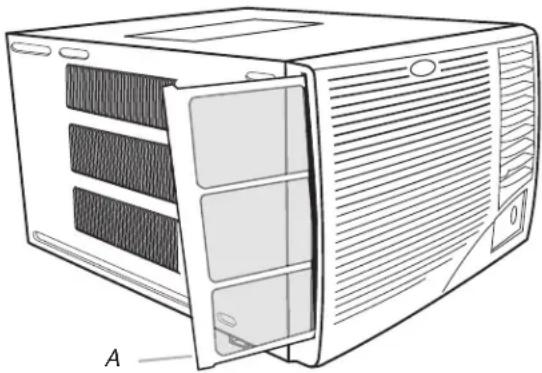

Apague la unidad, deslice el filtro hacia afuera y aspire o lave con detergente suave y agua tibia. Déjelo secar completamente antes de volver a colocarlo. Limpie cada 2 semanas.

¿Qué significa el indicador del monitor del filtro?

Después de 360 horas de funcionamiento del ventilador, el indicador se enciende. Parpadea después de 180 horas adicionales si no se reinicia. Mantenga presionado el botón FILTER durante 3 segundos después de la limpieza para reiniciar.

¿Cómo uso la función de temporizador?

Presione el botón TIMER. Use +/- para configurar un retardo de 1 a 24 horas. Presione TIMER nuevamente o espere 10 segundos para confirmar. Para borrar, mantenga presionado TIMER durante 3 segundos.

¿Por qué mi aire acondicionado dispara el disyuntor?

Causas posibles: demasiados aparatos en el mismo circuito, fusible/capacidad incorrecta, o reinicio demasiado pronto. Espere 3 minutos antes de reiniciar. Use un circuito dedicado y un fusible de retardo de tiempo correcto.

¿Qué debo hacer si se dispara el botón de prueba del cable de alimentación?

Presione y suelte el botón RESET (escuche un clic). Si no se reinicia, desenchufe y contacte al servicio técnico. El cable es un dispositivo de seguridad y debe ser reemplazado si está dañado.

¿Puedo usar el control remoto para operar el aire acondicionado?

Sí, el control remoto controla encendido, modo, velocidad del ventilador, temperatura y temporizador. Use dos pilas AAA (incluidas). Reemplácelas después de 6 meses o cuando el alcance disminuya.

¿Qué accesorios están disponibles para el ACE184PT0?

Los accesorios incluyen filtros de aire de repuesto (electrostáticos o antimicrobianos), una cubierta resistente para el invierno y un kit para ventana ancha para ventanas de hasta 54 pulgadas. Ordene llamando al 1-800-253-1301.

MANUAL DE USUARIO ACE184PT0 WHIRLPOOL

Manual de uso y cuidado

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, piezas, accesorios o servicio técnico, llame al: 1-800-253-1301 en los EE. UU.

REQUISITOS DE INSTALACIÓN....20

Herramientas y piezas....20

Requisitos de ubicación....20

Requisitos eléctricos....21

INSTRUCCIONES DE INSTALACIÓN....22

Desempaque el acondicionador de aire....22

Instalación en una ventana (en algunos modelos) ......23

Instalación a través de la pared....26

Complete la instalación....27

Cómo poner en marcha su acondicionador de aire—

Control digital 29

Cómo usar el control remoto ....30

Cómo poner en marcha su acondicionador de aire—

Control rotativo—Modelos con sólo aire frío....31

Cómo poner en marcha su acondicionador de aire—

Control rotativo—Modelos con aire caliente/frío....32

Cómo cambiar la dirección del aire ....33

Sonidos normales....33

Limpieza del filtro de aire ....34

Limpieza del panel delantero ....34

Reparación de la pintura dañada....34

Mantenimiento anual....34

SOLUCIÓN DE PROBLEMAS....34

AYUDA O SERVICIO TÉCNICO....36

Accesorios....36

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar su acondicionador de aire, siga estas precauciones básicas:

■ Conecte a un contacto de pared de conexión a tierra de 3 terminales.
■ No quite el terminal de conexión a tierra.
■ No use un adaptador.

■ No use un cable eléctrico de extensión.
■ Desconecte el acondicionador de aire antes de darle servicio.
■ Use dos o más personas para mover e instalar el acondicionador de aire.

CONSERVE ESTAS INSTRUCCIONES

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Herramientas necesarias

■Destornilladores Phillips y de hoja plana

■Cinta para medir

Nivel

■Taladro y una broca de 332 " o más pequeña

Instalación a través de la pared:

Además de las herramientas enlistadas arriba, se necesitan las siguientes herramientas para la instalación a través de la pared.

Sierra

■Madera de 1" (2,5 cm) o más gruesa

■Preservativo para madera

■Tornillos para madera

10 x 1" (7)

■Masilla

Piezas suministradas (en algunos modelos)

Verifique que estén todas las piezas en el paquete de piezas.

A. Soportes de apoyo con pernos de ajuste (2)

F. Tornillos de cabeza de cono achatado Phillips #10 x 1/2" (8)

B. Obturador de espuma del marco de la ventana

G. Tornillos de cabeza redonda

10 x 3/4" (6)

C. Soportes de seguridad para la ventana (2)

H. Tornillos Phillips #10 x 3/8" de cabeza redonda pintada (2) (en algunos modelos)

D. Tornillos de cabeza de cono achatado Phillips #10 x ¼" (6)

I. Canal superior

E. Tornillos de cabeza de arandela Phillips de roscar #10 x 3/8" (4)

J. Cortinas laterales (2)

K. Obturador de espuma adhesivo

NOTAS:

En algunos modelos, el panel frontal no está fijado al acondicionador de aire. En estos modelos, los 2 tornillos Phillips de cabeza redonda pintada #10 x 34 " (H) que se utilizan para ajustar el panel frontal estarán incluidos en la bolsa de piezas.
Se incluyen piezas de instalación para ventanas de guillotina de hasta 40" (101,6 cm) de ancho. Un Juego para ventana ancha especial está disponible en su distribuidor o centro de servicio. Vea "Accesorios".

Requisitos de ubicación

IMPORTANTE: Observe todos los códigos y reglamentos aplicables.

Verifique el lugar donde se instalará el acondicionador de aire. La instalación correcta es su responsabilidad. Asegúrese de que usted tenga todo lo necesario para una instalación correcta.

El lugar debe tener:

■ Tomacorriente puesto a tierra a no más de 4 pies (122 cm) de donde el cable eléctrico sale del acondicionador de aire.
NOTA: No use un cable eléctrico de extensión.
■ Libertad de movimiento del aire en la habitación que desea enfriar.
■Una abertura con la amplitud suficiente para el acondicionador de aire.
■Un soporte adecuado en la pared para el peso del acondicionador de aire. El acondicionador de aire pesa entre 145 y 200 lbs (65 a 96 kg).

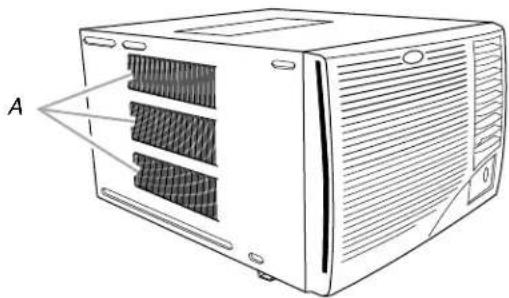

NOTA: No deben obstruirse las rejillas del gabinete. El aire debe circular libremente a través de las rejillas del gabinete.

Instalación en la ventana

Medidas de la abertura de la ventana:

■Ancho: 30" a 40" (76,2 cm a 101,6 cm)
■ Altura: 20" (50,8 cm) mínimo

A. 30" (76,2 cm) mínimo
B. 20" (50,8 cm) mínimo

Instalación a través de la pared

Las medidas de la abertura en la pared deben ser:

■ Ancho: 26½" (66,1 cm) más el doble del espesor de la madera usada para construir el marco.
Altura: 19 ^3/4 " (50,2 cm) más el doble del espesor de la madera usada para construir el marco.
■Profundidad: Las dimensiones de la profundidad dependen del espesor de la pared y del tipo de moldura.

A. 19 ^3/4 (50,2 cm)
B. 26½" (66,1 cm)
C. Espesor de la madera
D. Profundidad

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

El alambre de puesta a tierra debe ser conectado a un tornillo de tierra ubicado en la esquina inferior derecha del acondicionador de aire cuando el acondicionador de aire esté en el gabinete.

Las clasificaciones eléctricas para su acondicionador de aire están enumeradas en la etiqueta de número del modelo y de serie. La etiqueta de modelo y serie se encuentra detrás del panel delantero en la pestaña, debajo del panel de control.

Los requisitos eléctricos específicos se indican en la tabla a continuación. Siga los requisitos para el tipo de enchufe en el cable de alimentación eléctrica.

Cable eléctrico Requisitos de cableado

■ 115 volts (103,5 mín. a 126,5 máx.)
■0 a 12 amperes
■Fusible de retardo de 15 amperes o disyuntor
■Úselo solamente en un circuito con tomacorriente único.

Cable eléctrico Requisitos de cableado

^1/4 " (0,6 cm)

■ 230 volts (207 mín. a 253 máx.)
■0 a 12 amperes
■Fusible de retardo de 15 amperes o disyuntor
■Úselo solamente en un circuito con tomacorriente único.

■ 230 volts (207 mín. a 253 máx.)
■0 a 16 amperes
■Fusible de retardo de 20 amperes o disyuntor
■Úselo solamente en un circuito con tomacorriente único.
■ 230 volts (207 mín. a 253 máx.)
■0 a 24 amperes
■Fusible de retardo de 30 amperes o disyuntor
■Úselo solamente en un circuito con tomacorriente único.

Método recomendado para la puesta a tierra

Este acondicionador de aire debe ser puesto a tierra. Este acondicionador de aire está equipado con un cable de suministro de energía provisto de un enchufe con tres terminales conectado a tierra. Para reducir a un mínimo el peligro de posibles choques eléctricos, el cable debe ser enchufado en un contacto apropiado de pared de tres terminales conectado a tierra de acuerdo con todos los códigos y reglamentos locales. Si no se dispone de un tomacorriente apropiado, es responsabilidad del cliente hacer instalar un contacto con tres terminales debidamente puesto a tierra por un instalador eléctrico calificado.

Es responsabilidad del cliente:

■ Llamar a un instalador eléctrico calificado.

Asegurarse de que la instalación eléctrica sea adecuada y esté hecha de acuerdo con el Código Nacional Eléctrico, ANSI/NFPA 70, última edición, y todos los códigos y reglamentos locales.

Pueden obtenerse copias de las normas señaladas en:

Cable de suministro de energía

NOTA: El dispositivo de su unidad puede ser diferente de los que se ilustran.

A. Botón de prueba
B. Botón de reposición

Este acondicionador de aire para habitación está equipado con un cable de suministro de energía según lo exige UL. Este cable de suministro de energía incluye circuitos electrónicos de última generación que detectan la corriente de fuga. Si se aplasta el cable, el elemento electrónico detecta la corriente de fuga y la energía se desconecta en una fracción de segundo.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Para poner a prueba el cable de suministro de energía:

1. Enchufe el cable de suministro de energía en un tomacorriente de 3 terminales con conexión a tierra.
2. Presione RESET (Reposición).
3. Presione TEST (Prueba) (escuche el chasquido, el botón de reposición se atrapa y salta).
4. Presione y suelte RESET (escuche el chasquido, el botón de reposición queda asegurado y se mantiene asegurado). El cable de suministro de energía está listo para su funcionamiento.

NOTAS:

■ El botón de reposición debe presionarse para el funcionamiento adecuado.
El cable de suministro de energía debe ser reemplazado si no se dispara cuando se presione el botón de prueba o cuando falle la reposición.
No use el cable de suministro de energía como un interruptor de encendido y apagado. El cable de suministro de energía ha sido diseñado como un dispositivo protector.
■ Un cable de suministro de energía dañado debe ser reemplazado por un nuevo cable de suministro de energía obtenido del fabricante del producto y no debe ser reparado.
El cable de suministro de energíano contiene piezas que pueda arreglar el usuario. Todos los reclamos de desempeño y la garantía quedarán anulados si se abre el estuche resistente a alteraciones.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el acondicionador de aire

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

■ Quite y deshágase de todos los materiales de embalaje o recíclelos. Quite las cintas y los residuos de goma de la superficie antes de encender el acondicionador de aire. Frote un poco de detergente líquido para vajillas sobre el adhesivo con los dedos. Limpie con agua tibia y seque.
No use instrumentos filosos, alcohol para fricciones, líquidos inflamables o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su acondicionador de aire.
■Trate el acondicionador de aire con cuidado.

1. Saque el acondicionador de aire de la caja y colóquelo sobre el cartón.
2. En algunos modelos, quite los tornillos y el panel frontal y apártelos.

1. Saque el panel frontal del acondicionador de aire y déjelo a un lado.
2. Quite el soporte de seguridad de transporte y el tornillo del acondicionador de aire y póngalos a un lado.

A. Tornillo del soporte de seguridad de transporte
B. Soporte de seguridad de transporte

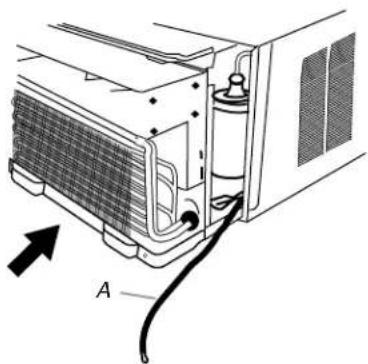

1. Quite el tornillo de puesta a tierra y el alambre de conexión a tierra del frente del acondicionador de aire. Guarde el tornillo de puesta a tierra.

A. Alambre verde de conexión a tierra B. Tornillo de puesta a tierra

1. Tire de las manijas para deslizar el acondicionador de aire fuera del gabinete. Coloque el acondicionador de aire sobre el cartón.

A. Manijas
NOTA: No levante, empuje, jale ni remueva ningún poliestireno expandido (espuma) del interior del acondicionador de aire. No es un material de empaque.

Instalación en una ventana (en algunos modelos)

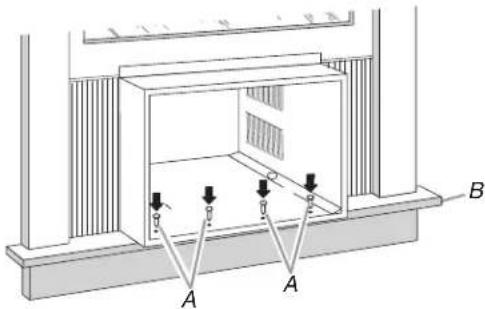

NOTAS:

■Trate el acondicionador de aire con cuidado.
■ Asegúrese de que el gabinete del acondicionador de aire no se caiga de la abertura durante la instalación o al quitarlo.
La parte de donde sale el cable eléctrico del acondicionador de aire debe colocarse a no más de 4 pies (122 cm) de un tomacorriente de conexión a tierra de 3 terminales.
■ No bloquee las rejillas que están en el panel delantero.
■ No bloquee las rejillas que están en el exterior del acondicionador de aire.

Fije el canal superior

NOTA: Sujete el canal superior y las cortinas laterales al gabinete del acondicionador de aire antes de colocar el gabinete en la ventana.

1. Ubique la bolsa provista con tornillos.

2. Coloque el canal superior en la parte superior del acondicionador de aire, alineando los 4 orificios en el canal superior con los 4 orificios en la parte superior del gabinete del acondicionador de aire.

3. Con 4 tornillos de cabeza de arandela Phillips de roscar #10 x 3/8", ajuste el canal superior al gabinete del acondicionador de aire.

A. Canal superior B. Tornillos de cabeza de arandela Phillips de roscar #10 x 3%

Fije las cortinas laterales

1. Ubique la bolsa provista con tornillos.
2. Inserte la parte superior y luego la parte inferior del alojamiento de la cortina derecha en las guías superior e inferior para cortinas en el acondicionador de aire.

Vista superior

A. Alojamiento de la cortina B. Guías para las cortinas

Vista inferior

A. Alojamiento de la cortina B. Guías para las cortinas

1. Extienda la cortina derecha hacia fuera de manera que pueda insertar el primer tornillo a través del orificio del medio de la cortina. Con un tornillo de cabeza de cono achatado Phillips #10 x 1/4", atornille la cortina al orificio del medio en el gabinete del acondicionador de aire.

NOTA: Se requiere este tornillo para ajustar correctamente la cortina (de arriba hacia abajo) al gabinete del acondicionador de aire.

1. Mientras la cortina derecha está extendida, inserte tornillos de cono achatado Phillips #10 x 1/4" en las ranuras superior e inferior de la cortina. Atornille la cortina a los orificios superior e inferior en el gabinete del acondicionador de aire.

NOTA: Algunas cortinas pueden tener 2 ranuras en cada extremo. Usted podrá ver un orificio de montaje a través de la ranura correcta.

1. Deslice el alojamiento de la cortina en las guías lo más lejos posible.
2. Repita los pasos anteriores para la cortina izquierda.

Fije el obturador de espuma adhesivo

Fije el obturador de espuma adhesivo a lo largo de la parte inferior de la ranura inferior de la cortina.

A. Alojamiento de la cortina B. Obturador de espuma adhesivo

Instalación del gabinete en la ventana

NOTAS:

■Trate el acondicionador de aire con cuidado.
■ Asegúrese de que el gabinete del acondicionador de aire no se caiga de la abertura durante la instalación o al quitarlo.
La parte de donde sale el cable eléctrico del acondicionador de aire debe colocarse a no más de 4 pies (122 cm) de un tomacorriente de conexión a tierra de 3 terminales.
■ No bloquee las rejillas que están en el panel delantero.
■ No bloquee las rejillas que están en el exterior del acondicionador de aire.

1. Centre el gabinete vacío en la ventana. Controle que el riel inferior del gabinete del acondicionador de aire esté detrás y contra la parte posterior de la repisa de la ventana. Sostenga firmemente el gabinete del acondicionador de aire. Baje el marco de la ventana para mantener el gabinete en su lugar.
2. Mida la distancia del lado derecho del gabinete a la parte interior del canal de la ventana.
3. Repita el procedimiento para el lado izquierdo. Ajuste el gabinete hasta que la distancia a cada lado sea igual.

A. Marco de la ventana B. Gabinete vacío C. Canal de la ventana

1. Use una broca de barrena de 332 " para taladrar 4 orificios para comenzar de 38 " de profundidad a través de los 4 orificios en el gabinete y dentro del marco de la ventana.

2. Sujete el gabinete al marco de la ventana con 4 tornillos Phillips de cabeza de cono achatado #10 x ½".

A. Tornillos Phillips de cabeza de cono achatado #10 x ½" B. Marco de la ventana

1. Verifique que el gabinete del acondicionador de aire esté inclinado hacia afuera para que el agua corra hacia el exterior.

Encaje las cortinas laterales en el marco de la ventana

1. Tire de la cortina izquierda hacia afuera hasta que encaje en el canal de la ventana. Utilice una broca de barrena de 332 " para taladrar un primer orificio en el orificio del alojamiento de la cortina y dentro del marco inferior de la ventana.

Vista frontal

A. Canal de la ventana B. Cortina izquierda C. Tornillo de cabeza redonda #10 x ¾"

1. Inserte uno de los tornillos de cabeza redonda #10 x 3/4", a través del orificio, en la parte superior de la cortina.
2. Inserte uno de los tornillos de cabeza redonda #10 x 3/4", a través del orificio, en la parte inferior de la cortina.

A. Tornillo de cabeza redonda #10 x 3/4" B. Orificio en la parte inferior de la cortina

1. Repita el procedimiento para la cortina derecha.

Fije los soportes de apoyo

1. Fije el soporte de apoyo al gabinete alineando los orificios en el soporte con los orificios en el gabinete.

A. Orificios en el gabinete y el soporte de apoyo

1. Con tornillos de cono achatado Philips #10 x 1/2" fije el soporte al gabinete. Repita el procedimiento para el otro soporte.
2. Gire el perno de ajuste para cada soporte hasta que el perno toque la pared.
3. Gire la contratuerca en el perno de ajuste para fijarla en su lugar.

A. Soporte de apoyo B. Contratuerca C. Perno de ajuste

Complete la instalación en la ventana

1. Inserte el obturador de espuma del marco de la ventana detrás de la parte superior del marco de la ventana inferior y contra el cristal de la ventana superior.
2. Coloque el soporte de seguridad de la ventana en la parte superior de la ventana inferior y contra el marco de la ventana superior a cada lado de la ventana.
3. Utilice una broca de barrena de 332 " para perforar orificios para comenzar a través de los orificios en el soporte y en el marco de la ventana.
4. Fije los soportes de seguridad de la ventana al marco de la ventana con los tornillos de cabeza redonda #10 x 3/4" para asegurar la ventana en su lugar.

A. Soportes de seguridad para la ventana
B. Cristal de la ventana superior
C. Obturador de espuma del marco de la ventana

Instalación a través de la pared

NOTAS:

■Trate el acondicionador de aire con cuidado.

■ Asegúrese de que el gabinete del acondicionador de aire no se caiga de la abertura durante la instalación o al quitarlo.
La parte de donde sale el cable eléctrico del acondicionador de aire debe colocarse a no más de 4 pies (122 cm) de un tomacorriente de conexión a tierra de 3 terminales.
■ No bloquee las rejillas que están en el panel delantero.
■ No bloquee las rejillas que están en el exterior del acondicionador de aire.
Es responsabilidad y obligación del cliente hacer que este producto sea instalado por un técnico calificado familiarizado con instalaciones a través de la pared de acondicionadores de aire de habitaciones.

Opción 1—Moldura de madera, metal o plástico

Cuando utilice una moldura de madera, metal o plástico, el marco de madera debe estar alineado con la pared interior como se muestra.

Si la pared enyesada va a nivelarse con el gabinete y no se utiliza ninguna moldura, el marco de madera debe colocarse 12 " (13 mm) dentro de la pared interior.

A. Pared enyesada

B. Pared interior

C. Marco de madera

D. Rejillas

Instalación del marco de madera

1. Arme el marco de madera. Vea "Requisitos de ubicación" para las dimensiones.
2. Mida el ancho y la altura exteriores del marco para determinar las dimensiones de la abertura de la pared.
3. Haga una abertura en la pared. Quite y guarde el aislamiento.

NOTAS:

■Las dimensiones de la profundidad dependen del espesor de la pared y del tipo de moldura.
■ No bloquee las rejillas que están en el gabinete del acondicionador de aire.

■ Utilice madera de 1" (2,5 cm) o más ancha para el marco de madera.

A. Ancho exterior
B. Altura exterior
C. Profundidad

1. Aplique el preservativo para madera a la superficie exterior expuesta.
2. Inserte el marco en la abertura en la pared. Cuadre y nivele el marco.
3. Sujete con firmeza el marco a la pared.

Instalación del gabinete dentro del marco de madera

1. Inserte el gabinete en la abertura de la pared con el marco.

1. Use un nivel para verificar que el gabinete esté nivelado de lado a lado.

1. Verifique que el gabinete del acondicionador de aire esté inclinado hacia afuera para que el agua corra hacia afuera.

Complete la instalación a través de la pared

1. Vuelva a utilizar el aislamiento para sellar la abertura entre el gabinete y el marco.
2. Utilice los orificios existentes y 6 tornillos para madera #10 x 1" (no provistos) para fijar el gabinete al marco.

NOTA: No apriete demasiado los tornillos para que el gabinete no se deforme perjudicando el sellado del aire entre el gabinete y el acondicionador de aire.

1. Pásele masilla a todas las aberturas exteriores de la pared alrededor del gabinete.

Complete la instalación

RECUERDE: Trate el acondicionador de aire con cuidado.

1. Asegúrese de que el extremo libre del alambre a tierra esté fuera del gabinete.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Inserte el acondicionador de aire en el gabinete.

NOTA: Asegúrese de que el extremo libre del alambre a tierra esté fuera del gabinete.

A. Alambre a tierra fuera del gabinete

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte el alambre verde de conexión a tierra al tornillo de conexión a tierra.

No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

1. Conecte el alambre verde de conexión a tierra al tornillo de conexión a tierra.

Coloque el alambre de puesta a tierra derecho hacia arriba. Ponga lo que sobre del alambre de puesta a tierra entre el serpentín y el gabinete del acondicionador de aire.

A. Alambre verde de conexión a tierra B. Tornillo de puesta a tierra

1. Empuje en forma recta el panel delantero y luego bájelo ligeramente para trabarlo en su lugar.

2. Ajuste la parte inferior delantera del panel usando 2 tornillos #10 x 38 " de cabeza redonda pintada.

NOTA: Para las instalaciones a través de la pared, instale la moldura alrededor del lado del gabinete que da a la habitación si es necesario.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1. Conecte a un contacto de pared de conexión a tierra de 3 terminales.

2. Presione RESET (Reposición) en el cable de suministro de energía. Vea "Requisitos eléctricos".

Operar debidamente su acondicionador de aire le permite obtener los mejores resultados posibles.

Esta sección le explica cómo operar su acondicionador de aire debidamente.

IMPORTANTE:

■Si usted apaga el acondicionador de aire, espere por lo menos 3 minutos antes de volver a ponerlo en marcha. Esto evitará que se queme un fusible del hogar o se dispare un disyuntor de circuito a causa del acondicionador de aire.

■No trate de operar su acondicionador de aire en el modo de enfriamiento cuando la temperatura exterior sea menor de 65°F (18°C). El serpentín interior del evaporador se congelará y el acondicionador de aire no funcionará debidamente.

NOTA: En caso de corte de electricidad, el acondicionador de aire funcionará con los ajustes previos cuando se reanude la electricidad.

Cómo poner en marcha su acondicionador de aire—Control digital

NOTAS:

■ Cuando esté apagado el acondicionador de aire, la pantalla muestra la temperatura actual de la habitación.
Si la temperatura de la habitación es menor de 55°F (13°C), la pantalla mostrará 55°F (13°C). Si la temperatura de la habitación es mayor de 99°F (37°C), la pantalla mostrará 99°F (37°C).
1. Quite la película protectora transparente del panel de control y de la placa del panel delantero (en algunos modelos).
2. Oprima el botón de POWER (Encendido) para encender el acondicionador de aire.

NOTA: Cuando se enciende el acondicionador de aire por primera vez después de haberlo enchufado, mostrará en la pantalla los ajustes programados: Modo Cool (Enfriamiento), velocidad de ventilación Turbo, 72°F (22°C) por 3 segundos. Cuando se encienda todas las otras veces, mostrará los ajustes previos por 3 segundos y luego la temperatura de la habitación.

1. Elija el modo. Vea "Mode (Modo)".

2. Elija la velocidad de ventilación. Vea "Fan Speed (Velocidad de ventilación)".

3. Elija la temperatura. Vea "Temperatura".

Mode (Modo)

1. Oprima y sostenga MODE (Modo) hasta que se encienda la luz indicadora para la posición que usted desea.

2. Seleccione Cool (Enfriamiento), Fan (Ventilación), o Power Saver (Ahorro de energía).

3. Oprima y sostenga MODE (Modo) hasta que se encienda la luz indicadora para la posición que usted desea.

4. Seleccione Cool (Enfriamiento), Fan (Ventilación), o Power Saver (Ahorro de energía).

■ Cool (Enfriamiento)—Enfría el ambiente. Oprima FAN SPEED para seleccionar la velocidad de ventilación. Oprima los botones con las flechas hacia arriba o hacia abajo para ajustar la temperatura.

■ Fan (Ventilación)—Hace funcionar el ventilador en la velocidad Turbo sin enfriar. La pantalla muestra "FO" (sólo ventilación).

■ Power Saver (Ahorro de energía)—El ventilador funciona únicamente cuando se necesita enfriamiento. Usted puede seleccionar la velocidad de ventilación oprimiendo Fan Speed (Velocidad de ventilación).

- Cool (Enfriamiento)—Enfría el ambiente. Oprima FAN SPEED para seleccionar la velocidad de ventilación. Oprima los botones con las flechas hacia arriba o hacia abajo para ajustar la temperatura. - Fan (Ventilación)—Hace funcionar el ventilador en la velocidad Turbo sin enfriar. La pantalla muestra “FO” (sólo ventilación). - Power Saver (Ahorro de energía)—El ventilador funciona únicamente cuando se necesita enfriamiento. Usted puede seleccionar la velocidad de ventilación oprimiendo Fan Speed (Velocidad de ventilación).

Ya que el ventilador no hace circular continuamente el aire de la habitación, se consume menos energía, pero el aire de la habitación circula con menos frecuencia. Utilice el modo de Power Saver cuando esté fuera del hogar o durmiendo.

Fan Speed (Velocidad de ventilación)

NOTA: El botón de velocidad de ventilación funcionará solamente cuando se hayan seleccionado los modos de Cool (Enfriamiento), o Power Saver (Ahorro de energía).

1. Oprima y sostenga FAN SPEED (velocidad de ventilación) hasta ver la luz indicadora para el ajuste deseado.
2. Seleccione Turbo, High (Alta), Low (Baja) o Auto (Automático).

Monitor del filtro

1. Cuando la luz indicadora Filter (Filtro) se encienda o destelle, saque, limpie y vuelva a colocar el filtro de aire. Vea "Limpieza del filtro de aire".
2. Oprima y sostenga FILTER (Filtro) por 3 segundos después de limpiar y volver a colocar el filtro de aire. Esto vuelve a fijar el monitor del filtro.

NOTA: Después de que el ventilador funcione por 360 horas, la luz indicadora del filtro se encenderá. Permanecerá encendida por 180 horas o hasta que usted presione FILTER (Filtro). Después de 180 horas, destellará. Continuará destellando hasta que usted presione FILTER (Filtro).

Temperatura

■ Presione el botón de más para aumentar la temperatura. Cada vez que usted presione o sostenga el botón de más, la temperatura aumentará de a 1° hasta llegar a un máximo de 86°F (30°C).

NOTA: Después de 3 segundos, la pantalla mostrará la temperatura actual de la habitación.

■ Presione el botón de menos para bajar la temperatura. Cada vez que usted presione o sostenga el botón de menos, la temperatura disminuirá de a 1° hasta llegar a un mínimo de 64°F (18°C).

NOTA: Después de 3 segundos, la pantalla mostrará la temperatura actual de la habitación.

Retardo del temporizador

Para programar el Temporizador de manera que el acondicionador de aire se apague (el acondicionador de aire tiene que estar Encendido):

1. Oprima TIMER (Temporizador). La luz indicadora Temporizador destellará. La pantalla mostrará las horas restantes antes de que se apague el acondicionador de aire.

1. Oprima el botón de más o menos para cambiar el tiempo de retardo de 1 a 24 horas.
2. Oprima TIMER nuevamente o espere 10 segundos. La luz indicadora Temporizador permanecerá encendida. La pantalla mostrará la temperatura actual de la habitación.

Para programar el temporizador de manera que el acondicionador de aire se encienda manteniendo los ajustes previos:

1. Apague el acondicionador de aire.
2. Oprima TIMER. La luz indicadora Temporizador destellará. La pantalla mostrará las horas restantes antes de que se encienda el acondicionador de aire.
3. Oprima el botón de más o menos para cambiar el tiempo de retardo de 1 a 24 horas.
4. Oprima TIMER nuevamente o espere 10 segundos. La luz indicadora Temporizador permanecerá encendida. La pantalla mostrará la temperatura actual de la habitación.

Para programar el temporizador de manera que el acondicionador de aire se encienda cambiando los ajustes previos:

1. Encienda el acondicionador de aire.
2. Ajuste el modo a Cool (Enfriamiento), Fan Only (Sólo ventilación) o Power Saver (Ahorro de energía).
3. Ajuste la velocidad de ventilación a Turbo, High (Alta), Low (Baja) o Auto (Automática).
4. Ajuste la temperatura entre 64°F y 86°F (18°C y 30°C).
5. Apague el acondicionador de aire.
6. Oprima TIMER. La luz indicadora Temporizador destellará. La pantalla mostrará las horas restantes antes de que se encienda el acondicionador de aire.
7. Oprima el botón de más o menos para cambiar el tiempo de retardo de 1 a 24 horas.
8. Oprima TIMER nuevamente o espere 10 segundos. La luz indicadora Temporizador permanecerá encendida. La pantalla mostrará la temperatura actual de la habitación.

Para borrar la programación del tiempo de retardo del Temporizador:

NOTA: El acondicionador de aire puede estar encendido o apagado.

Oprima y sostenga TIMER por 3 segundos. La luz del indicador Temporizador se apagará.

Para ver el tiempo restante (en horas):

1. Oprima TIMER una vez después de que haya sido programado. La pantalla mostrará el tiempo restante.
2. Mientras la pantalla muestra el tiempo restante, usted puede oprimir el botón de más o menos para aumentar o disminuir el tiempo.
3. Después de 10 segundos, la pantalla mostrará la temperatura actual de la habitación.

Cómo usar el control remoto

NOTA: La apariencia del control remoto puede variar.

NOTA: El control remoto se alimenta con dos pilas AAA (incluidas). Cambie las pilas después de 6 meses de uso o cuando el control remoto comienza a perder fuerza.

Para encender o apagar el acondicionador de aire

Presione POWER (Encendido).

Para seleccionar el modo

Oprima COOL (Enfriamiento), FAN (Ventilación) o POWER SAVER (Ahorro de energía).

Para seleccionar la velocidad de ventilación

Oprima FAN SPEED (Velocidad de ventilación) para Turbo, High (Alta), Low (Baja) o Auto (Automática).

NOTA: La velocidad de ventilación Auto (Automática) no puede seleccionarse en el modo de Fan (Ventilación).

Para fijar la temperatura

Para subir la temperatura:

Presione el botón de más para aumentar la temperatura. Cada vez que usted presione o sostenga el botón de más, la temperatura aumentará de a 1° hasta llegar a un máximo de 86°F (30°C).

Para bajar la temperatura:

Presione el botón de menos para disminuir la temperatura. Cada vez que presione o sostenga el botón de menos, la temperatura disminuirá de a 1° hasta llegar a un mínimo de 64°F (18°C).

Para fijar el retraso del temporizador

Para programar el temporizador de manera que el acondicionador de aire se apague (el acondicionador de aire tiene que estar Encendidio):

1. Presione TIMER (Temporizador). La luz del indicador en el panel de control del acondicionador de aire se encenderá intermitentemente.

TIMER

1. Oprima el botón de más o de menos para cambiar el tiempo de retardo de 1 a 24 horas.

2. Oprima TIMER nuevamente o espere 10 segundos. La luz del indicador en el panel de control del acondicionador de aire permanecerá encendida.

Para programar el temporizador de manera que el acondicionador de aire se encienda manteniendo los ajustes previos:

1. Apague el acondicionador de aire.
2. Oprima TIMER (Temporizador). La luz del indicador se encenderá intermitentemente en el panel de control del acondicionador de aire.
3. Oprima el botón de más o menos para cambiar el tiempo de retardo de 1 a 24 horas.
4. Oprima TIMER nuevamente o espere 10 segundos. La luz del indicador en el panel de control del acondicionador de aire permanecerá encendida.

Para programar el temporizador de manera que el acondicionador de aire se encienda cambiando los ajustes previos:

1. Encienda el acondicionador de aire.
2. Ajuste el modo a Cool (Enfriamiento), Fan (Ventilación) o Power Saver (Ahorro de energía).
3. Ajuste la velocidad de ventilación a Turbo, High (Alta), Low (Baja), o Auto (Automática).
4. Ajuste la temperatura entre 64°F y 86°F (18°C y 30°C).
5. Apague el acondicionador de aire.
6. Oprima TIMER. La luz del indicador se encenderá intermitentemente en el panel de control del acondicionador de aire.
7. Oprima el botón de más o menos para cambiar el tiempo de retardo de 1 a 24 horas.
8. Oprima TIMER nuevamente o espere 10 segundos. La luz del indicador en el panel de control del acondicionador de aire permanecerá encendida.

Cómo poner en marcha su acondicionador de aire—Control rotativo—Modelos con sólo aire frío

1. Fije el control de respiradero. Vea "Control del respiradero (en algunos modelos)".
2. Elija la velocidad de ventilación. Vea "Fan Speed (Velocidad de ventilación)".
3. Fije la temperatura. Vea "Temperatura".

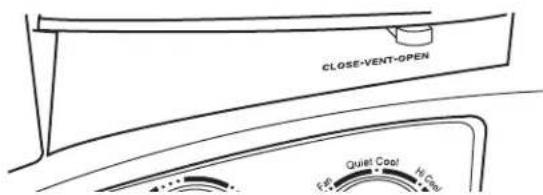

Control del respiradero (en algunos modelos)

Coloque el control de respiradero en la posición CLOSE (Cerrada) para un enfriamiento máximo continuo. El control de respiradero en la posición OPEN (Abierto) hace escapar el aire viciado/humoso de la sala.

■ Open—para hacer salir el aire de la sala al exterior
■ Close—para que circule el aire en la sala

NOTA: El control de respiradero funciona únicamente cuando la Velocidad de ventilación está funcionando.

Fan Speed (Velocidad de ventilación)

Fije Fan Speed (Velocidad de ventilación) en la posición que desee. Cuando el acondicionador de aire está funcionando a temperaturas Turbo Cool (Máximo nivel de frío), High Cool (Muy fría) or Low Cool (Poco fría), el ventilador hace circular el aire continuamente.

■ Turbo Cool (Máximo nivel de frío)—para enfriamiento máximo
■ High Cool (Muy fría)—para enfriamiento normal a máximo (dependiendo del modelo)
■ Low Cool (Poco fría)—para dormir cómodo
■ Fan Only (Ventilación solamente)—para que el aire circule continuamente sin enfriarse

Temperatura

Coloque el Control de TEMPERATURE (Temperatura) en una posición intermedia. Ajuste el funcionamiento del acondicionador de aire girando el control de Temperatura en la dirección de las manecillas del reloj para obtener el máximo nivel de enfriamiento. Para un nivel de enfriamiento menor, gire el Control de TEMPERATURE en dirección contraria a las manecillas del reloj. Experimente y busque el ajuste que más le convenga.

Cómo poner en marcha su acondicionador de aire—Control rotativo—Modelos con aire caliente/frío

1. Fije el control de respiradero. Vea "Control del respiradero (en algunos modelos)".
2. Elija la velocidad de ventilación. Vea "Fan Speed (Velocidad de ventilación)".
3. Fije la temperatura. Vea "Temperatura".

Control del respiradero (en algunos modelos)

Coloque el control de respiradero en la posición CLOSE (Cerrada) para un enfriamiento máximo continuo. El control de respiradero en la posición OPEN (Abierto) hace escapar el aire viciado/humoso de la sala.

■ Open—para hacer salir el aire de la sala al exterior
■ Close—para que circule el aire en la sala

NOTA: El control de respiradero funciona únicamente cuando la Velocidad de ventilación está funcionando.

Fan Speed (Velocidad de ventilación)

Ponga la velocidad de ventilación en la posición que desee. Cuando el acondicionador de aire está funcionando a temperaturas Low Heat (Calor bajo), Turbo Heat (Calor turbo), Turbo Cool (Máximo nivel de frío), High Cool (Muy fría) o Low Cool (Poco fría), el ventilador hace circular el aire continuamente.

■ Low Heat (Calor bajo)—para reducir el nivel de calefacción
■ Turbo Heat (Calor turbo)—para máximo nivel de calefacción
■ Turbo Cool (Máximo nivel de frío)—para enfriamiento máximo
■ High Cool (Muy fría)—para enfriamiento de normal a máximo
■ Low Cool (Poco fría)—para dormir cómodo
■ Fan Only (Ventilación solamente)—para hacer circular el aire sin calentar ni enfriar

NOTA: El ventilador funciona en velocidad Turbo solamente.

■ Power Saver (Ahorro de energía)—el ventilador funciona solamente cuando sea necesario enfriar o calentar.

Ya que el ventilador no hace circular continuamente el aire de la habitación, se consume menos energía, pero el aire de la habitación circula con menos frecuencia. Utilice el modo de Power Saver cuando esté fuera del hogar o durmiendo.

NOTA: El ventilador funciona en velocidad Low (Baja) solamente.

Temperatura

Enfriamiento

Gire el control de TEMPERATURE (Temperatura) hacia un ajuste que esté hacia el lado derecho de la perilla. Ajuste el funcionamiento del acondicionador de aire fijando el control de temperatura hacia “1” para un enfriamiento máximo. Para obtener menos frío, gire el control de TEMPERATURE (Temperatura) hacia la izquierda, a un número mayor, hacia el lado derecho de la perilla.

Calentamiento

El calentador de tira eléctrica se activa cuando el control de Fan Speed (Velocidad de ventilación) se coloca en una posición de calor. Gire el control de TEMPERATURE (Temperatura) hacia un ajuste que esté hacia el lado izquierdo de la perilla. Para mayor calentamiento, gire el control de TEMPERATURE (Temperatura) hacia “1”, para obtener un calentamiento máximo. Para un menor calentamiento, gire el control de TEMPERATURE (Temperatura) hacia la derecha a un número mayor, hacia el lado izquierdo de la perilla.

Experimente y busque el ajuste que más le convenga.

NOTA: Su acondicionador de aire no está diseñado para ser usado como fuente primaria de calor. Está diseñado para ser una fuente suplementaria de calor solamente.

Cómo cambiar la dirección del aire

Use el botón de Air Swing (Dirección de aire) en el panel de control del acondicionador de aire o Swing (Dirección) en el control remoto para dirigir el aire a la derecha o a la izquierda.

Use la lengüeta para dirigir el aire hacia arriba, hacia abajo o directamente hacia adelante.

A. Lengüeta

Sonidos normales

Cuando el acondicionador de aire está funcionando normalmente, usted podrá escuchar sonidos como:

■Gotas de agua que caen sobre el condensador, produciendo tintineos o chasquidos. Las gotas de agua ayudan a enfriar el condensador.
■El movimiento del aire que sale del ventilador.
■Chasquidos del ciclo del termostato.
■Vibraciones o ruidos debidos a deficiencias en la construcción de la pared o ventana.
■Un zumbido agudo o un ruido pulsante producido por la alternación de los ciclos del moderno compresor de alta eficiencia.

Su nuevo acondicionador de aire está diseñado para darle muchos años de servicio confiable. Esta sección le ofrece la información acerca de la limpieza adecuada y el cuidado de su acondicionador de aire. Llame al vendedor autorizado de su localidad para un chequeo anual. Acuérdese...el precio de este servicio es su responsabilidad.

Limpieza del filtro de aire

El filtro de aire se puede desmontar para facilitar su limpieza. Un filtro limpio ayuda a quitar el polvo, las pelusas y otras partículas del aire, y es importante para que el aparato funcione y enfríe más eficientemente. Revise el filtro cada dos semanas para ver si necesita limpieza.

NOTA: No haga funcionar el acondicionador de aire si el filtro no está colocado en su lugar.

1. Apague el acondicionador de aire.
2. Saque el filtro de aire deslizándolo desde cualquiera de los lados del panel frontal.

1. Limpie el filtro usando una aspiradora. Si está muy sucio, lave el filtro con agua tibia y un detergente suave. No lave el filtro de aire en la lavavajillas ni use limpiadores químicos. Seque bien el filtro al aire antes de colocarlo nuevamente para asegurarse la máxima eficiencia.
2. Vuelva a colocar el filtro de aire deslizándolo nuevamente en cualquiera de los lados del acondicionador de aire.

Limpieza del panel delantero

1. Apague el acondicionador de aire.
2. Quite el filtro de aire y límpielo por separado. Vea "Limpieza del filtro de aire".
3. Limpie el panel delantero con un paño suave y húmedo.
4. Seque el panel delantero al aire completamente.

Reparación de la pintura dañada

Revise una o dos veces al año si hay daños en la pintura. Esto es muy importante, especialmente en lugares que están cerca de los océanos o donde la herrumbre es un problema. Si es necesario, retoque con un esmalte de buena calidad.

NOTA: Para reducir el daño a la pintura durante el invierno, instale una cubierta resistente sobre el gabinete del acondicionador de aire. Para obtener información sobre cómo pedir una cubierta resistente, vea la sección "Accesorios".

Mantenimiento anual

Su acondicionador de aire necesita mantenimiento anual para ayudar a asegurar un rendimiento constante de la mejor calidad durante todo el año. Llame al distribuidor autorizado de su localidad para hacer una cita para el chequeo anual. El precio del chequeo anual es su responsabilidad.

SOLUCIÓN DE PROBLEMAS

Antes de solicitar servicio, pruebe las sugerencias que se incluyen a continuación para ver si puede resolver el problema sin ayuda.

Su acondicionador de aire no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

El cable de alimentación eléctrica está desconectado. Conecte a un contacto de pared de conexión a tierra de 3 terminales. Vea “Requisitos eléctricos”.
El cable de suministro de energía se trabó (el botón de reposición saltó). Presione y suelte RESET (Reposición) (escuche el chasquido, el botón de reposición queda asegurado y se mantiene asegurado) para reanudar el funcionamiento.
■Se ha fundido un fusible de la casa o disparado un cortacircuitos. Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. Vea “Requisitos eléctricos”.
■ El control de Fan Speed (Velocidad de ventilación) se ha fijado en la posición de apagado. Fije el control de Fan Speed en una posición activa.
■ Se ha interrumpido la energía eléctrica en su localidad. Espere que se restablezca la energía eléctrica.

El acondicionador de aire funde los fusibles o dispara los cortacircuitos

Se están usando muchos aparatos en el mismo circuito. Desconecte o ponga en otro lugar los aparatos que se estén usando el mismo circuito.
Se está usando un fusible de retardo o un cortacircuitos con la capacidad incorrecta. Reemplácelo con un fusible de retardo o un cortacircuitos con la capacidad correcta. Vea "Requisitos eléctricos".
Se está usando un cable eléctrico de extensión. No use un cable eléctrico de extensión con este o cualquier otro aparato.
■ Usted está tratando de volver a poner en marcha el acondicionador de aire muy poco tiempo después de apagar el control de Fan (Ventilación). Espere por lo menos 3 minutos antes de poner en marcha el acondicionador de aire después de apagar el control de Fan.

El cable de suministro de energía del acondicionador de aire se trabal (el botón de reposición salta)

Las interrupciones en la corriente eléctrica de su casa pueden hacer trabar (el botón de reposición saltará) el cable de suministro de energía. Presione y libere RESET (Reposición) (escuche el chasquido, el botón de reposición queda asegurado y se mantiene asegurado) para reanudar el funcionamiento.
- Una sobrecarga eléctrica, el recalentamiento, los pellizcos y el envejecimiento pueden hacer que se trabe (el botón de reposición saltará) el cable de suministro de energía. Luego de corregir el problema, presione y libere RESET (Reposición) (escuche el chasquido, el botón de reposición queda asegurado y se mantiene asegurado) para reanudar el funcionamiento.

NOTA: Un cable de suministro de energía dañado debe ser reemplazado por un nuevo cable de suministro de energía obtenido del fabricante del producto y que no haya sido reparado.

Parece que el acondicionador de aire funciona excesivamente

Su actual acondicionador de aire reemplazó un modelo viejo. El uso de componentes más eficientes puede hacer que el acondicionador de aire funcione por más tiempo que su antiguo modelo, pero el consumo total de energía será menor. Los acondicionadores de aire más nuevos no emiten las “ráfagas” de aire frío a las que usted estaba acostumbrado con sus unidades anteriores, pero esto no es indicio de menor capacidad o eficiencia en el enfriamiento. Verifique el régimen de eficiencia (EER) y el régimen de capacidad (en Btu/h) que se indican en el acondicionador de aire.

La unidad se encuentra en una habitación muy congestionada o se están usando en la misma habitación aparatos que generan calor. Use ventiladores aspiradores cuando esté cocinando o bañándose y trate de no usar aparatos que generan calor durante las horas más calurosas del día. Podría necesitar un acondicionador de aire con más capacidad, dependiendo del tamaño de la habitación que se desea enfriar.

El acondicionador de aire se enciende y se apaga demasiado, o no enfría/calienta la habitación en el modo de enfriamiento/calefacción

El control de Fan Speed (Velocidad de ventilación) está puesto en Power Saver (Ahorro de energía) (en algunos modelos). Utilice el modo de ahorro de energía únicamente cuando esté fuera de su hogar o durmiendo, debido a que el ventilador no hace circular el aire de la sala continuamente. Para mayor comodidad use Low Cool (Poco fría), High Cool (Muy fría), Turbo Cool (Máximo nivel de frío), Turbo Heat (Calor turbo) o Low Heat (Calor bajo).
El acondicionador de aire no tiene el tamaño adecuado para su habitación. Verifique la capacidad de enfriamiento de su acondicionador de aire para habitación. Los acondicionadores de aire para habitaciones no están diseñados para enfriar varias habitaciones.
■ El filtro está sucio u obstruido por desechos. Limpie el filtro.
■El evaporador interno y los serpentines del condensador externo están sucios u obstruidos por desechos. Vea "Mantenimiento anual".
- Hay demasiado calor o humedad (se está cocinando en recipientes abiertos, duchas, etc.) en la habitación. Use un ventilador para eliminar el calor o la humedad de la habitación. Trate de no usar aparatos que generan calor durante las horas más calurosas del día.
Las rejillas están boqueadas. Instale el acondicionador de aire en un lugar donde las rejillas no estén bloqueadas por cortinas, persianas, muebles, etc.
La temperatura exterior es inferior a los 65°F (18°C). No trate de poner en marcha el acondicionador de aire en el modo de enfriamiento cuando la temperatura exterior sea inferior a los 65°F (18°C).
La temperatura de la habitación que está tratando de enfriar está demasiado caliente. Deje pasar más tiempo para que el acondicionador de aire enfríe una habitación muy caliente.
■ Están abiertas ventanas o puertas que dan al exterior. Cierre todas las puertas y ventanas.
■ El control de respiradero está en OPEN (Abierto) (en algunos modelos). Fije el control de respiradero en la posición CLOSED (Cerrado) para un enfriamiento y/o calefacción máximo.
La temperatura no está en una posición lo suficientemente fría. Ajuste el control de Temperature (Temperatura) a una posición más fría girando la perilla en la dirección de las manecillas del reloj. Ponga el control de Fan Speed (Velocidad de ventilación) en Turbo Cool (Máximo nivel de frío).
■ El acondicionador de aire en el modo de calefacción no tiene la capacidad suficiente de Btu/h para los requerimientos de calefacción de la habitación. No use el acondicionador de aire como fuente principal de calor.

Se filtra agua del gabinete a su casa

El acondicionador de aire no está debidamente nivelado. El acondicionador de aire debe inclinarse ligeramente hacia abajo, hacia el exterior. Nivele el acondicionador de aire de manera que tenga una inclinación hacia abajo, hacia el exterior para asegurar el debido desagüe. Vea las instrucciones de instalación.

NOTA: No perfore orificios en la parte inferior de la base de metal o del colector de condensado.

AYUDA O SERVICIO TÉCNICO

Para evitar llamadas solicitando servicio innecesarias, revise la sección de "Solución de problemas". Podría ahorrarle el costo de una llamada solicitando servicio. Si aún necesita ayuda, siga las instrucciones a continuación.

Si necesita ayuda o servicio técnico

Llame al número telefónico del Centro para la eXperiencia del cliente. Llame gratis al 1-800-253-1301 en los EE. UU. Nuestros consultores están disponibles para ayudarlo.

Cuando llame, tenga a mano la fecha de compra y el número de modelo y de serie completos de su aparato.

Esta información nos ayudará a atenderle mejor.

Nuestros consultores le proporcionan ayuda para:

■ Características y especificaciones para nuestra línea completa de aparatos electrodomésticos
■ Información sobre instalación
■Procedimientos de uso y mantenimiento
■Ventas de accesorios y refacciones
■ Asistencia especializada al cliente (asistencia en español, para personas con problemas auditivos, visión limitada, etc.)
■ Direcciones de vendedores, compañías de servicio y distribuidores de refacciones en su localidad.

Nuestros técnicos en servicio están capacitados para satisfacer la garantía del producto y proporcionar servicios posteriores a la garantía, en cualquier parte de los EE. UU.

Para localizar a una compañía de servicios autorizada en su área, puede buscar en las páginas amarillas de su guía telefónica.

Si necesita refacciones

Si necesita pedir refacciones, le recomendamos que utilice únicamente piezas autorizadas por la fábrica. Estas piezas se adaptarán y funcionarán correctamente porque han sido hechas siguiendo las mismas rigurosas especificaciones utilizadas para construir todos los nuevos aparatos electrodomésticos. Para localizar piezas autorizadas por la fábrica en su localidad, llame a nuestro Centro para la eXperiencia del cliente, a su centro de servicio autorizado más cercano o al Servicio de fábrica al 1-800-442-1111 en los EE. UU.

Para asistencia adicional

Si necesita asistencia adicional puede escribir para hacernos cualquier pregunta o comunicarnos sus problemas a:

Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

Por favor anote la información sobre su modelo.

Siempre que llame para solicitar servicio del aparato, necesitará saber el número del modelo y el número de serie completos. Esta información la encuentra en la placa de número del modelo y número de serie. Vea la ubicación del número del modelo y del número de serie en "Requisitos eléctricos".

Por favor anote la información sobre el número del modelo y el número de serie en el espacio a continuación. Anote también la fecha de compra del aparato, así como el nombre, la dirección y el teléfono de la tienda.

Número de modelo ____

Número de serie ____

Fecha de compra ____

Nombre de la tienda ____

Dirección de la tienda ____

Teléfono de la tienda ____

Guarde este manual y la nota de compra juntos para referencia futura.

Accesorios

Usted puede ordenar los siguientes accesorios para su acondicionador de aire en el distribuidor autorizado de su localidad o llamando al 1-800-253-1301 desde cualquier lugar en los EE. UU. Escuchará una grabación. Siga las instrucciones para hacer su pedido.

Filtros de aire de reemplazo

Un filtro de aire limpio y de buena calidad es importante para obtener el mejor enfriamiento con el menor consumo de energía. Limpie regularmente el filtro de aire. Vea las instrucciones de limpieza en la sección “Limpieza del filtro de aire”. Le recomendamos cambiar su filtro de aire una vez al año.

Para obtener un nuevo filtro electroestático de aire, pida la pieza #111211551. Las partículas transportadas por el aire son atraídas hacia un filtro electroestático y permanecen sujetas al mismo hasta que se enjuaguen. Para obtener un nuevo filtro de aire antimicrobiano, pida la pieza #11121216. Además de proporcionar todos los beneficios de un filtro de aire electroestático, un filtro de aire antimicrobiano también inhibe el crecimiento de las bacterias, hongos y moho que causan olores en el filtro. Ambos filtros de aire tienen el tamaño adecuado para encajar en su acondicionador de aire.

Cubierta resistente

Si usted decide dejar instalado su acondicionador de aire durante el invierno, una cubierta resistente ayudará a proteger su aparato y reducir las corrientes de aire. La cubierta para exteriores protege contra las corrientes de aire frío a través de los orificios de paso de aire de la unidad y protege el gabinete contra la nieve, la lluvia, el agua nieve, la oxidación y el polvo.

Para obtener una cubierta para exteriores resistente del tamaño adecuado para su acondicionador de aire, ordene la pieza #484069.

Para obtener una cubierta para interiores resistente del tamaño adecuado para su acondicionador de aire, ordene la pieza #4392941.

Juego para ventana ancha

Un Juego para ventana ancha especial está disponible para ventanas de 40" (101,6 cm) a 54" (137,2 cm) de ancho. Use el juego #1162147.
