MANUAL DE USUARIO 99-5835G AXESS

*Para modelo sin navegación

Visite HetraOnline.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• El panel de la moldura del radio está pintado de gris

COMPONENTES DEL KIT

• A) Panel de la moldura del radio • B) Panel del tablero • C) Soportes del radio • D) Cidadad • E) Luz de la bolsa de aire • F) (4) Tornillos Phillips #8 de 3/8" de cabeza segmentada • G) (2) Tornillos Phillips #8 de 3/8" de cabeza troncocónica • H) (3) Ganchos de metal tipo "U" para panel
  • I) (5) Ganchos de metal tipo "D" para panel • J) (4) Ganchos pequeños de metal tipo "D" para panel • K) (4) Ganchos de plástico para panel

AI

Desmontaje del tablero 2

Preparación del kit 2

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .....3

- Provisión de radio ISO DDIN ....3

Ensamble final 3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cables: • 70-5524

Adaptador de antena: • 40-EU10

Visite MetraOnline.com para conocer las opciones de interfaz de control del volante y audio / video.

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave de tubo
• Destornillador Torx T-20

¡Precaución! con la llave fuera del encendido, desconecte el terminal negativo de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de instalación estén seguras antes de realizar un ciclo de encendido para probar este producto.

DESMONTAJE DEL TABLERO

1. Desenganche el panel del tablero encima del radio. (Figura A)
2. Quite los (2) tornillos Torx T-20 que sujetan el panel de la moldura del radio de fábrica. (Figura B)
3. Desenganche el panel de la moldura del radio de fábrica del tablero, desconecte y quite. (Figura B)
4. Quite (1) tornillo Torx T-20 por rejilla y luego desenganche y quite las rejillas del panel de la moldura del radio de fábrica. (Figura C)
5. Desenganche y quite el ensamble del interruptor de las luces intermitentes del panel de la moldura del radio de fábrica. (Figura D)

Continúe con la Preparación del Kit

1. Atornille las rejillas de fábrica al panel de moldura del radio usando los (2) tornillos Phillips #8 de 3/8" de cabeza troncocónica suministrados. (Figura A)
2. Coloque a presión el botón de las intermitentes de fábrica en el panel de la moldura del radio. Se ha incluido una placa en blanco de la luz de la bolsa de aire para los modelos sin indicador de bolsa de aire. (Figura A)

1. Instale los (4) ganchos de plástico para panel incluidos en el panel de la moldura del radio. (Figura B)

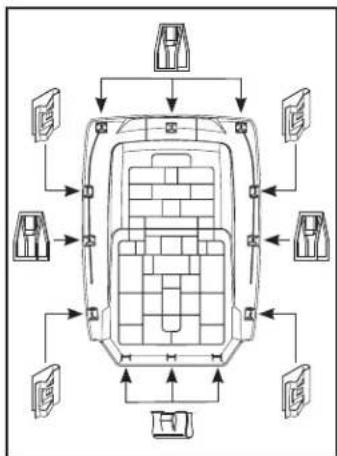

2. Instale los (12) ganchos de metal para panel incluidos para el panel del tablero. (Figura C)

Continúe con el Ensamble del Kit

Provisión de radio ISO DIN con cavidad

1. Sujete la cavidad a los soportes del radio usando los (4) tornillos Phillips #8 de 3/8" de cabeza segmentada. (Figura A)
2. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
3. Deslice el radio hacia adentro del ensemble completo y después sujételo con los tornillos suministrados con el radio. (Figura B)

Continue con el Ensamble Final

Provisión de radio ISO DDIN

1. Sujete los soportes del radio al radio usando los tornillos que se suministraron con el radio. (Figura C)

Continúe con el Ensamble Final

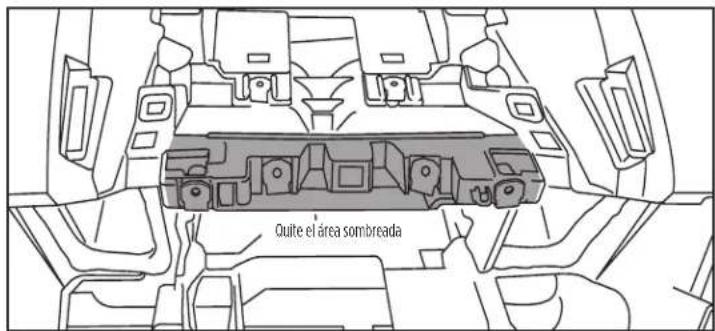

1. Corte la parte sombreada del sub tablero del vehículo para permitir que quepa el radio. (Figura A)
2. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y realice todas las conexiones necesarias al radio. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar si funciona bien.

(Figura A)

Si tiene dificultades con la instalación de este producto, comuníquese con nuestra línea de soporte técnico, ya sea por teléfono al 386-257-1186 ext. 8300, o envíe un correo electrónico a [e-mail]. Antes de hacerlo, revise el folleto de instrucciones por segunda vez y asegúrese de que la instalación se realizó exactamente como se indica en el manual de instrucciones. Tenga el vehículo separado y listo para realizar los pasos de solución de problemas antes de ponerse en contacto con el soporte técnico de Metra / Axxess.
