Tipo de producto	Horno empotrable
Marca	AEG
Modelo	SteamBake KODDP77WX
Dimensiones del producto (Al x An x F)	594 x 595 x 569 mm
Dimensiones empotradas (Al x An x F)	576 x 559 x 548 mm
Peso	32.8 kg
Volumen útil	72 L
Clase de eficiencia energética	A+
Consumo de energía (convección forzada)	0.69 kWh/ciclo
Tensión de alimentación	220-240 V / 50 Hz
Funciones principales	Aire caliente, Cocción convencional, SteamBake, Pizza, Calor inferior, Congelados, Horneado húmedo + ventilador, Grill, Grill turbo
Función SteamBake	Añade humedad para corteza crujiente y cocción jugosa
Sonda térmica	Sí, para medir temperatura interna de los alimentos
Limpieza pirolítica	Sí, con 3 niveles: ligero (1h), normal (1h30min), intensivo (2h30min)
Bloqueo de seguridad	Bloqueo de panel y bloqueo para niños
Apagado automático	Sí, por seguridad
Conectividad	Wi-Fi y Bluetooth (My Electrolux Kitchen app)
Accesorios incluidos	Parrilla, bandeja, bandeja honda, sonda térmica
Número de posiciones de bandeja	5 niveles (posiciones de parrilla)
Iluminación interior	Bombilla halógena reemplazable
Material de la cavidad	Esmalte pirolítico
Reparabilidad	Piezas originales a través del servicio técnico autorizado

Preguntas frecuentes - SteamBake KODDP77WX AEG

¿Cómo se activa la función SteamBake?

Asegúrate de que el horno esté frío. Precalienta el horno vacío 10 minutos, luego vierte agua del grifo en el relieve de la cavidad (máx. 250 ml). Selecciona la función SteamBake, ajusta la temperatura y pulsa OK. No añadas agua durante la cocción ni con el horno caliente.

¿Cómo se realiza la limpieza pirolítica?

Retira todos los accesorios y residuos del horno. Accede al menú, selecciona Limpieza y elige el nivel: C1 (1h), C2 (1h30min) o C3 (2h30min). Pulsa OK para iniciar. La puerta se bloqueará automáticamente. Al finalizar, espera a que se enfríe y limpia los restos con un paño húmedo.

¿Qué hago si el horno no se enciende?

Verifica que el cable esté conectado a la red eléctrica y que el fusible no haya saltado. Asegúrate de que la puerta esté cerrada correctamente. Revisa que el icono de bloqueo (candado) esté apagado. Si el problema persiste, contacta con el servicio técnico autorizado.

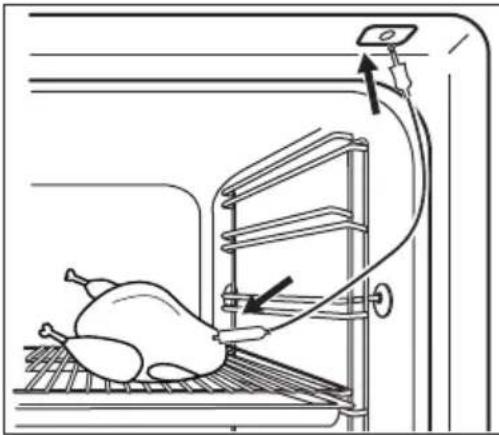

¿Cómo se usa la sonda térmica?

Inserta la sonda en la parte más gruesa del alimento. Conecta la sonda al conector delantero del horno. Selecciona la función de cocción y ajusta la temperatura del horno. Luego pulsa el botón de sonda para fijar la temperatura interna deseada. Cuando se alcance, sonará una alarma y el horno se apagará (según la configuración de alarma).

¿Puedo usar papel de aluminio en el horno?

No coloques papel de aluminio directamente en la base del horno, ya que puede dañar el esmalte. Puedes usarlo sobre una bandeja para cubrir alimentos, pero evita que toque las resistencias. No cubras la sonda térmica ni las aberturas de ventilación.

¿Cómo conecto el horno a Wi-Fi?

Descarga la aplicación My Electrolux Kitchen en tu dispositivo móvil. Conéctalo a tu red Wi-Fi de 2.4 GHz. En el horno, ve al menú, selecciona Ajustes y luego Wi-Fi. Sigue las instrucciones de la aplicación para vincular el horno. Necesitarás tener la red inalámbrica con conexión a Internet.

¿Qué significan los códigos de error en la pantalla?

Err C2: la sonda térmica se ha desconectado. Err C3: la puerta no está bien cerrada. F102: problema con el cierre de la puerta. 00:00: corte de corriente, ajusta la hora. Si aparece otro código, reinicia el horno desde el cuadro eléctrico. Si persiste, contacta al servicio técnico.

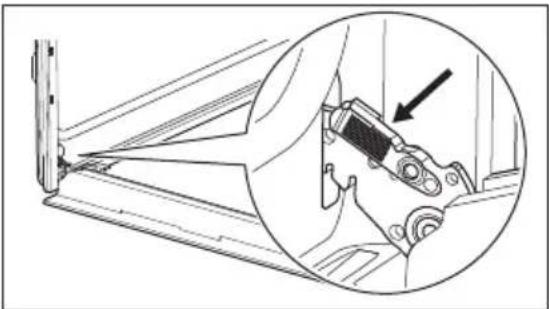

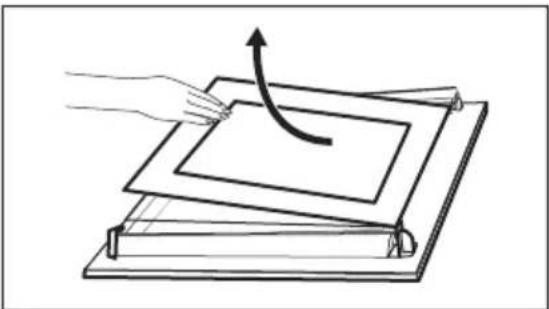

¿Cómo se desmonta la puerta para limpiarla?

Abre la puerta completamente, levanta las palancas de las bisagras hasta que encajen. Cierra la puerta a la mitad, luego levántala y tira hacia fuera. Colócala sobre un paño suave. Retira el marco frontal, extrae los paneles de vidrio (hay 3) deslizándolos hacia arriba. Lávalos con agua y jabón, sécalos bien y vuelve a montarlos en orden inverso.

¿El horno tiene función de bloqueo para niños?

Sí. Mantén presionado el botón OK durante unos segundos hasta que oigas un pitido y el icono de candado aparezca en la pantalla. Esto bloquea el panel de control. Para desbloquear, vuelve a mantener presionado OK.

¿Qué accesorios se pueden usar en la función Horneado húmedo + ventilador?

Se recomiendan recipientes oscuros y mates que absorban mejor el calor, como bandejas para pizza (28 cm), bandejas de hornear (26 cm), ramequines de cerámica (8 cm) y moldes para base (28 cm). También son adecuados utensilios de metal.

MANUAL DE USUARIO SteamBake KODDP77WX AEG

ES Manual de instrucciones 623

10. TOVÁBBI FUNKCIÓK

10.1 Funkciózár

2.5 Limpeza por pirólise....408

2.5 Limpeza por pirólise

AVISO!

Indicador de cozedura a vapor
Sonda térmica indicador

Sonda térmica- mede a temperatura no interior dos alimentos.

Como utilizar: Sonda térmica

12.1 Notas sobre a limpeza

12.4 Como utilizar: Limpeza pirolítica

Limpeza do forno com Limpeza pirolítica.

AVISO!

Existe o risco de queimaduras.

CUIDADO!

12.5 Aviso de limpeza

- selecione para entrar no Menu.

11.2 Aer cald umed - accesorii recomandate

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

Para más recetas, consejos y resolución de problemas, descargue la aplicación My Electrolux Kitchen.

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie.

La información se encuentra en la placa de características.

Advertencia / Precaución - Información sobre seguridad

Información general y consejos

Información relativa al medioambiente

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD... 625

1.1 Seguridad de niños y personas vulnerables.... 625

1.2 Instrucciones generales de seguridad....626

2. INSTRUCCIONES DE SEGURIDAD..... 627

2.1 Instalación....627

2.4 Mantenimiento y limpieza...... 630

2.5 Limpieza Pirolítica....630
2.6 Iluminación interna....631
2.7 Asistencia tecnica....631
2.8 Eliminación.... 631

3. INSTALACIÓN......632

3.1 Empotrado.... 632
3.2 Fijación del horno al mueble......633

4. DESCRIPCIÓN DEL PRODUCTO......633

4.1 Resumen general.... 633

4.2 Accesorios.... 634

5. CÓMO ENCENDER Y APAGAR EL APARATO....634

5.1 Mandos escamoteables....634
5.2 Panel de mandos....634

6. ANTES DEL PRIMER USO.... 635

6.1 Limpieza inicial.... 636
6.2 Precalentamiento inicial....636
6.3 Conexión inalámbrica 636
6.4 Licencias de software.... 637

7. USO DIARIO.... 637

7.1 Cómo ajustar: Funciones de cocción....637
7.2 Funciones de cocción......638
7.3 Notas sobre: Horneado húmedo + ventilador.... 640
7.4 Cómo ajustar: Cocción asistida... 640
7.5 Cocción asistida....641

8. FUNCIONES DEL RELOJ.... 646

8.1 Funciones de reloj.... 646
8.2 Cómo ajustar: Funciones de reloj....646

9. INSTRUCCIONES DE USO: ACCESORIOS....648

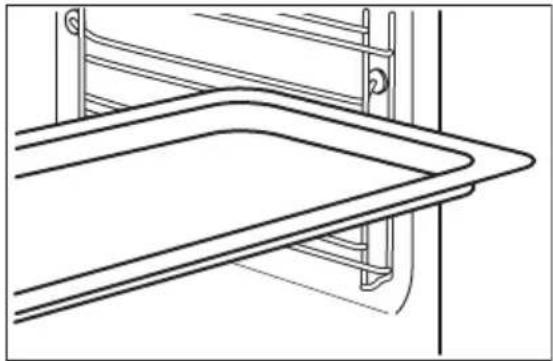

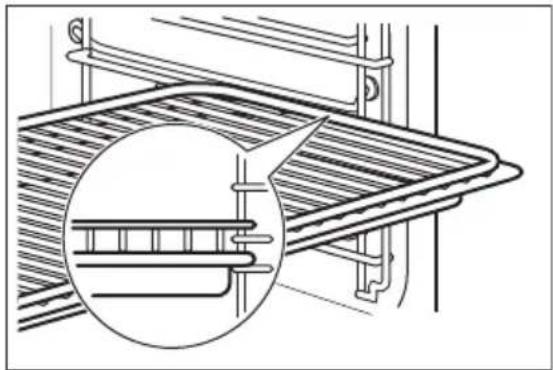

9.1 Inserción de accesorios....648
9.2 Sonda térmica....648

10.1 Bloqueo....650
10.2 Desconexión automática...... 650
10.3 Ventilador de refrigeración......651

11. CONSEJOS....651

11.1 Horneado húmedo + ventilador.... 651
11.2 Horneado húmedo + ventilador - accesorios recomendados....653
11.3 Tablas de cocción para organismos de control....653

12. MANTENIMIENTO Y LIMPIEZA......655

12.1 Notas sobre la limpieza.... 655
12.2 Cómo limpiar: Relieve de la cavidad.... 656
12.3 Cómo quitar: Carriles de apoyo 656
12.4 Instrucciones de uso: Limpieza pirolítica....656
12.5 Aviso de limpieza....658
12.6 Cómo quitar e instalar: Puerta...658
12.7 Cómo cambiar: Bombilla......660

13. SOLUCIÓN DE PROBLEMAS......660

13.1 Qué hacer si.... 660
13.2 Datos de servicio.... 662

14. DATOS TÉCNICOS.... 662

14.1 Datos técnicos.... 662

15. EFICACIA ENERGÉTICA......662

15.1 Información del producto y hoja de información del producto*......662
15.2 Ahorro energético.... 663

16. ESTRUCTURA DEL MENÚ......664

16.1 Menú....664

17. ASPECTOS MEDIOAMBIENTALES.....665

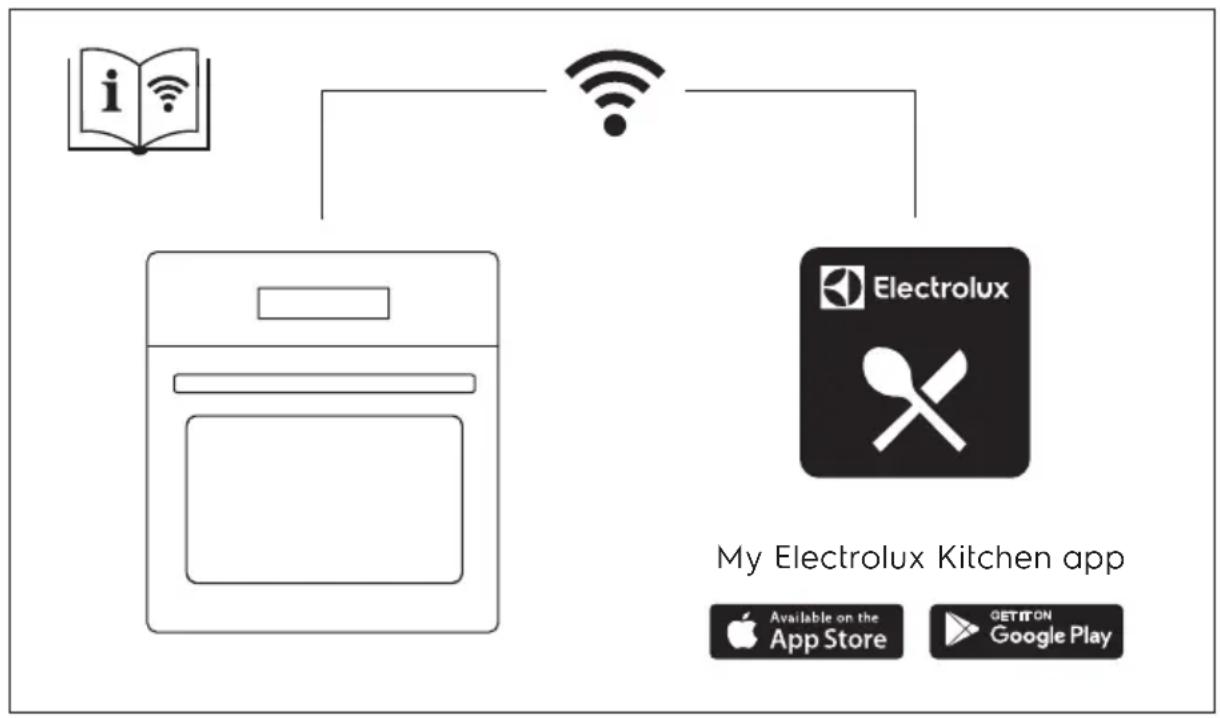


1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato y dispositivos móviles con My Electrolux Kitchen.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

- Este aparato está diseñado exclusivamente para cocinar.

- Este aparato está diseñado para uso doméstico en interiores.

- Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

- Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

- Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.
• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.
• Utilice únicamente la sonda térmica (la sonda de temperatura interna) recomendada para este aparato.
• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
• Antes de la limpieza pirolítica, retirar todos los accesorios y cualquier depósito/derrames que haya en el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario (Altura mínima del ar-mario debajo de la encimera)	590 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal del aparato 594 mm
Altura de la parte trasera del aparato 576 mm
Anchura de la parte frontal del aparato 595 mm
Anchura de la parte trasera del aparato 559 mm
Fondo del aparato 569 mm
Fondo empotrado del aparato 548 mm
Fondo con la puerta abierta 1022 mm
Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera	1500 mm
Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.

• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Cierre completamente la puerta del aparato antes de enchufar el cable de alimentación a la toma de corriente.
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla:

Potencia total (W) Sección del cable ( mm^2 )
máximo 1380 3x0.75
máximo 2300 3x1
máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase y neutro (cables azul y marrón).

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.

• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.

• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.

• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.
• No comparta su contraseña Wi-Fi.

ADVERTENCIA!

Podría dañar el aparato.

- Para evitar daños o decoloraciones en el esmalte:

• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.

• tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.
• Cocina siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Limpieza Pirolítica

ADVERTENCIA!

Riesgo de lesiones / Incendios / Emisiones químicas (humos) en el modo pirolítico.

- Antes de realizar una autolimpieza pirolítica o la función de Primer uso, elimine de la cavidad del horno:

– cualquier resto de comida, aceite o grasa.
- todos los objetos desmontables (incluidos estantes, carriles laterales, etc. suministrados con el producto), en especial todos los recipientes, sartenes, bandejas, utensilios, etc. antiadherentes.

• Lea atentamente todas las instrucciones de la limpieza pirolítica.
• Mantenga a los niños alejados del aparato cuando se realiza la limpieza pirolítica. El aparato alcanza altas temperaturas y se libera aire caliente de las salidas de ventilación delanteras.
• La limpieza pirolítica es una operación a alta temperatura que puede liberar humos de los residuos de cocción y de los materiales de fabricación, por lo que recomendamos encarecidamente a los consumidores:

- asegurar una correcta ventilación durante y después de cada limpieza pirolítica.

- asegurar una correcta ventilación durante y después del primer uso a máxima temperatura.

- A diferencia de los seres humanos, algunas aves y algunos reptiles pueden ser muy sensibles a los posibles humos emitidos durante la limpieza de todos los hornos pirolíticos.

- Retire cualquier mascota (especialmente pájaros) de las proximidades del aparato durante y después de la limpieza pirolítica y use primero la temperatura máxima para una zona bien ventilada.

• Las mascotas de pequeño tamaño también pueden ser muy sensibles a los cambios de temperatura localizados cerca de los hornos mientras se realiza el programa de autolimpieza pirolítica.
• Las superficies antiadherentes de recipientes, sartenes, bandejas, utensilios, etc., pueden dañarse por las altas temperaturas de la limpieza pirolítica y también pueden ser fuente de humos dañinos de baja intensidad.
• Los humos emitidos por todos los hornos pirolíticos y residuos de cocción descritos no son dañinos para las personas, incluidos los niños, o personas con problemas médicos.

2.6 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

2.7 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

2.8 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

1 Panel de mandos
2 Mando de las funciones de cocción
3 Pantalla
4 Mando de control
5 Resistencia
6 Toma de la sonda térmica
7 Bombilla
8 Ventilador
9 Relieve de la cavidad
10 Soporte de parrilla extraíble
11 Posiciones de las parrillas

4.2 Accesorios

- Parrilla

Para utensilios de cocina, moldes de pastelería, asados.

- Bandeja

Para bizcochos y galletas.

• Parrilla/sartén para asar

Para hornear y asar o como bandeja para grasa.

- Sonda térmica

Para medir la cantidad de alimentos que se han cocinado.

Con los carriles telescópicos es más fácil colocar y quitar los estantes.

5. CÓMO ENCENDER Y APAGAR EL APARATO

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Panel de mandos

Sensores del panel de control Pulse Gire el mando
				OK
Tempo-rizador	Calenta-miento rápido	Luz	Sonda térmica	Confirmar ajuste
Seleccione una función de cocción para encender el horno.
Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno.

Pantalla con funciones principales.

Indicadores de pantalla
Bloqueo	Cocción asistida	Limpieza	Ajustes	Calentamiento rápido
Indicadores de temporizador:		STOP
Wi-Fi Indicador - parpadea cuando el horno se puede conectar a Wi-Fi.			Operación remoto indicador - el horno se puede controlar de forma remota.
Wi-Fi La conexión está activada.			Operación remoto está encendido.

Barra de progreso - para la temperatura o el tiempo. La barra está completamente roja cuando el horno alcanza la temperatura ajustada.

Indicador de cocción al vapor
Sonda térmica indicador.

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Limpieza inicial

Antes del primer uso, limpie el horno vacío y ajuste el tiempo:
			00:00Ajuste la hora. Pulse OK

6.2 Precalentamiento inicial

Precaliente el horno vacío antes de utilizarlo por primera vez.
Paso 1 Retire todos los accesorios y carriles de apoyo extraíbles del horno.
Paso 2	Seleccione la temperatura máxima para la función:☐Deje funcionar el horno 1 hora.
Paso 3	Seleccione la temperatura máxima para la función:☐Deje funcionar el horno 15 minutos.
i El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

6.3 Conexión inalámbrica

Para conectar el aparato necesitas:

• Red inalámbrica con conexión a Internet.
• Dispositivo móvil conectado a su red inalámbrica.

Paso 1 Descargue la aplicación móvil My Electrolux Kitchen y siga las instrucciones para los siguientes pasos.

Paso 2Gire el mando para seleccionar: ≡

Frecuencia 2.4 GHz WLAN WLAN	LAN de 5 GHz
	2400 - 2483.5 MHz 5150 - 5350 MHz5470 - 5725 MHz
Protocolo IEEE 802.11b DSSS,	802.11g/n OFDM	IEEE 802.11 a/n OFDM

Potencia máx EIRP < 20 dBm (100 mW) EIRP < 23 dBm (200 mW)
Módulo Wi-Fi NIU5-50

Frecuencia Bluetooth 2400 - 2483.5 MHz
Protocolo LE: DSSS
Potencia máx EIRP < 4 dBm (2,5 Mw)

Países afectados por la disposición de la Directiva 2014/53/UE: Bélgica, Bulgaria, República Checa, Dinamarca, Alemania, Estonia, Irlanda, Grecia, España, Francia, Croacia, Italia, Chipre, Letonia, Lituania, Luxemburgo, Hungría, Malta, Países Bajos, Irlanda del Norte, Austria, Polonia, Portugal, Rumanía, Eslovenia, Eslovaquia, Finlandia, Suecia, Noruega, Islandia, Liechtenstein, Suiza y Turquía.

6.4 Licencias de software

El software de este producto contiene componentes basados en software de código abierto y libre. Electrolux reconoce por completo las contribuciones del software abierto y de las comunidades robéticas al proyecto de desarrollo.

Para acceder al código fuente de estos componentes de software de código abierto y libre, cuyas condiciones de licencia requieren publicación, y a ver toda la información sobre derechos de autor y condiciones de licencia aplicables, visite: http://electrolux.opensoftwarerepository.com (carpeta NIU5).

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo ajustar: Funciones de cocción

Empezar a cocinar
Paso 1 Paso 2
	°C
Seleccione una función de cocción.	Ajuste la temperatura.PulseOK.

Cocción al vapor
Asegúrese de que el horno esté frío.
Paso 1 Paso 2 Paso 3 Paso 4
			Precaliente el hor-no vacío durante10 minutos paracrear humedad.Coloque la comidaen el horno.
Rellene el gofrado de la cavidad conagua del grifo.	Seleccione lafunción de coc-ción al vapor.	Ajuste la tem-peratura.PulseOK.
i La capacidad máxima del gofrado de la cavidad es de 250 ml. No rellene el gofrado de la cavi-dad durante la cocción ni con el horno caliente.

Cuando termina la cocción al vapor:
Paso 1 Paso 2 Paso 3
Gire el mando de las funciones de cocción hasta la posición de apagado para apagar el horno.	Abra la puerta con cuidado. La humedad liberada puede causar quemaduras.	Asegúrese de que el horno esté frío. Retire el agua restante del relieve del interior.

7.2 Funciones de cocción

Funciones de cocción estándar

Función de coc-ción	Aplicación
Aire caliente	Para hornear en hasta tres posiciones de parrilla a la vez y para secar ali-mentos. Ajuste la temperatura entre 20 y 40°C menos que para Cocción convencional.
Cocción conven-cional	Para hornear y asar alimentos en una posición de parrilla.
SteamBake	Para añadir humedad durante la cocción. Para conseguir el color adecua-do y la corteza crujiente durante el horneado. Para aumentar la jugosidad al recalentar. Para conservar fruta o verduras.
Función Pizza	Para hornear pizza. Para obtener un dorado más intenso y una base más crujiente.
Calor inferior	Para hornear pasteles con base crujiente y conservar alimentos.
Congelados	Para productos precocinados (por ejemplo, patatas fritas, porciones de patata o rollitos de primavera) crujientes.
Horneado húmedo + ventilador	Función diseñada para ahorrar energía durante la cocción. Cuando se uti-liza esta función, la temperatura del horno puede diferir de la temperatura programada. Se utiliza el calor residual. La potencia calorífica puede re-ducirse. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventilador.
Grill	Para asar al grill alimentos de poco espesor y tostar pan.
Grill turbo	Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Para gratinar y dorar.
Menú	Para acceder al menú: Cocción asistida, Limpieza, Ajustes.

7.3 Notas sobre: Horneado húmedo + ventilador

Esta función se utilizaba para cumplir con los requisitos de eficiencia energética y diseño ecológico según EU 65/2014 y EU 66/2014. Pruebas conforme a EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible.

Cuando se utiliza esta función, la lámpara se apaga automáticamente después de 30 s.

Consulte las instrucciones de cocción en el capítulo “Consejos”, Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo “Eficiencia energética”, ahorro energético.

7.4 Cómo ajustar: Cocción asistida

Para cada plato de este submenú se recomienda una función y temperatura. Puede ajustar la hora y la temperatura durante la cocción.

Para algunos de los platos, también puede cocinar con:	El grado de cocinado de un plato:
• Sonda térmica • Poco hecho	• Al punto• Muy hecho

Cocción asistida - utilícelo para preparar rápidamente un plato con los ajustes predeterminados:
Paso 1 Paso 2 Paso 3 Paso 4
≡	✕	P1 - P45	OK
Acceda al menú. Seleccionar Cocciónasistida. Pulse OK		Seleccione el plato.Pulse OK	Introduzca el plato enel horno. Confirmarajuste.

7.5 Cocción asistida

Leyenda
	Sonda térmica disponible. Coloque la Sonda térmica en la parte más gruesa del plato.El horno se apaga cuando el indicador Sonda térmica temperatura.
	La cantidad de agua para la función de vapor.
	Precaliente el horno antes de empezar a cocinar.
	Nivel del estante.

Cuando termine la función, compruebe si la comida está lista.

Plato	Peso Nivel/accesorio de la parrilla Duración
Vacuno
P1 Rosbif, poco hecho		1 - 1,5 kg; piezas de 4 - 5 cm	bandeja de hornearFría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno.	~ 40 min
P2 Rosbif, al punto				~ 50 min
P3 Rosbif, muy hecho				~ 60 min
P4 Bistec, en su punto		180 - 220 g por pieza; rodajas de 3 cm de gro-sor	ente de asado encendida parrillaFría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno.	~ 15 min
P5 Asado de ter-nera/estofado(costillas de cebado, redon-do superior, flanco grueso)		1,5 - 2 kg	fuente de asado encendida pa-rrillaFría la carne durante unos minutos en una sartén caliente. Añada líquido. Intro-dúzcalo en el horno.	~ 120 min
P6 Rosbif, poco hecho (cocción lenta)		1 - 1,5 kg; piezas de 4 - 5 cm	bandejaUse sus condimentos favoritos o simplemente sal y pimienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno.	~ 75 min
P7 Rosbif, al punto (cocción lenta)				~ 85 min
P8 Rosbif, muy hecho (cocción lenta)				~ 130 min
P9 Filete poco hecho (cocción lenta)		0,5 - 1,5 kg; trozos de 5 - 6 cm	bandeja de hornearUse sus condimentos favoritos o simplemente sal y pimienta con molienda fresca. Fría la carne durante unos minutos en una sartén caliente. Introdúzcalo en el horno.	~ 75 min
P10 Filete, en su punto (cocción lenta)				~ 90 min
P11 Filete hecho (cocción lenta)				~ 120 min
Ternera
P12 Asado de ternera (por ejemplo, el hombro)		0,8 - 1,5 kg; piezas de 4 cm de grosor	fuente de asado encendida parrillaUse sus especias favoritas. Añada líquido. Asado cubierto.	~ 80 min
Cerdo
P13 Cerdo asado en el cuello o en el hombro		1,5 - 2 kg	fuente de asado encendida parrillaDespués de la mitad del tiempo de cocción, volte la carne.	~ 120 min
P14 Cerdo desmigado (cocción lenta)		1,5 - 2 kg	bandeja de hornearUse sus especias favoritas. Dé la vuelta a la carne a la mitad del tiempo de cocción para dorar uniformemente.	~ 215 min
Plato	Peso Nivel/acces	sorio de la parrilla Duración
P15	Lomo, fresco 1 - 1,5 kg;trozos de 5 -6 cm		2; fuente de asado en laparrillaUse sus especias favoritas.	~ 55 min
P16	Costillas 2 - 3 kg; uti-lice repuestos finos de2 - 3 cm		3 bandeja hondaAñada líquido para cubrir la base de unplato. Después de la mitad del tiempo decocción, volte la carne.	90 min
Cordero
P17	Pierna de cor-dero con hue-so	1,5 - 2 kg;piezas de 7- 9 cm		~ 130 min
Aves
P18	Pollo entero 1 - 1,5 kg;fresco		200 ml cazuela sobre ban-deja de hornearUse sus especias favoritas. Dele la vuel-ta al pollo a la mitad del tiempo de coc-ción para obtener un dorado uniforme.	~ 60 min
P19	Medio pollo 0,5 - 0,8 kg		bandeja de hornearUse sus especias favoritas.	~ 40 min
P20	Pechuga depollo	180 - 200 gpor pieza		~ 25 min
P21	Muslos de po-llo, frescos	-		~ 30 min
P22	Pato entero 2 - 3 kg		fuente de asado encendida pa-rrillaUse sus especias favoritas. Coloque lacarne en la fuente. Dé la vuelta al pato ala mitad del tiempo de cocción.	~ 100 min

Plato	Peso Nivel/acces	sorio de la parrilla Duración
P23	Ganso entero 4 - 5	kg	bandeja hondaUse sus especias favoritas. Coloque la carne en la bandeja honda. Dele la vuelta a la mitad del tiempo de cocción.
Otros
P24	Pastel de car-ne	1 kg	parrillaUse sus especias favoritas.
Pescado
P25	Pescado ente-ro, al grill	0,5 - 1 kgpor pescado	bandeja de hornearLlene el pescado con mantequilla y utili-ce sus especias y hierbas favoritas.
P26	Filete de pes-cado	-	cazuela sobre parrillaUse sus especias favoritas.
Horneado/postres dulces
P27	Tarta de que-so	-	molde desmontable de 28 cmen la parrilla
P28	Tarta de man-zana	-	20 - 150 ml bandeja de hor-near
P29	Tarta de man-zana	-	2; forma de pastel en la parrilla
P30	Pastel de manzana	-	20 - 150 ml pastel de 22cm en parrilla
P31	Brownies 2 kg		3 bandeja honda
P32	Magdalenas de chocolate	-	20 - 150 ml bandeja para magdalenas encendida parrilla
P33	Pastel de ho-gaza	-	2; molde de pan en la parrilla

Plato	Peso Nivel/accesorio de la parrilla Duración
Verduras / Guarniciones
P34	Patatas alhorno	1 kg	2; bandejaPonga las patatas enteras con piel en labandeja.	50 min
P35	Aros 1 kg		3 bandeja de hornear forrado conpapel de hornearUse sus especias favoritas. Corte las patatas en trozos.	35 min
P36	Verduras algrill	1 - 1,5 kg	3 bandeja de hornear forrado conpapel de hornearUse sus especias favoritas. Corte lasverduras en trozos.	30 min
P37	Croquetascongeladas	0,5 kg	3; bandeja	25 min
P38	Pomos con-gelados	0,75 kg	3; bandeja	25 min
Gratinados, pan y pizza
P39	Lasaña decarne/verduracon platos defideos secos	1 - 1,5 kg	2 cazuela sobre parrilla	45 min
P40	Patatas grati-nadas (patatascrudas)	1 - 1,5 kg	1 cazuela sobre parrillaGire el plato transcurrida la mitad deltiempo de cocción.	50 min
P41	Pizza fresca yfina	-	100 ml bandeja de hor-near forrado con papel de hornear	15 min
P42	Pizza fresca,gruesa	-	2; bandeja forrada con papel dehornear	25 min
P43	Quiche -		2; molde de hornear en laparrilla	45 min
P44	Baguette / chapata / pan blanco	0,8 kg	150 ml bandeja de hor-near forrado con papel de hornear Se necesita más tiempo para el pan blanco.	30 min
P45	Todo el gra-no / centeno / pan oscuro de grano en molde de pan	1 kg	150 ml bandeja de hor-near forrado con papel de hornear / pa-rrilla	45 min

8. FUNCIONES DEL RELOJ

8.1 Funciones de reloj

Función de reloj Aplicación
[106T]	Avisador. Al finalizar el tiempo, sonará la señal acústica.
STOP	Tiempo de cocción. Cuando el temporizador finaliza, suena la señal y la función de cocción se detiene.
	Tiempo de retardo. Para posponer el inicio y/o fin de la cocción.
	Tiempo de funcionamiento. El máximo es 23 h 59 min. Esta función no influye en el funcionamiento del horno.Para encender y apagar Tiempo de funcionamiento seleccione: Menú, Ajustes.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora
Paso 1 Paso 2 Paso 3
Para cambiar la hora, acceda al menú y seleccione Ajustes, Hora.	Ajuste el reloj	Pulse: OK

Cómo ajustar: Avisador
Paso 1	La pantalla muestra:0:00	Paso 2 Paso 3
Pulse: ☑		Ajustar la Avisador	Pulse: OK
i El temporizador comienza la cuenta atrás inmediatamente.

Cómo ajustar: Tiempo de cocción
Paso 1 Paso 2		La pantalla muestra:0:00STOP	Paso 3 Paso	4
Elija una función de cocción y la temperatura.	Pulse repetida-mente: [IMAGE]		Ajuste el tiempo de cocción.	Pulse: OK
i El temporizador comienza la cuenta atrás inmediatamente.

Cómo ajustar: Tiempo de retardo
Paso 1 Paso 2		La pan-talla muestra: la hora INI-CIO	Paso 3 Paso 4		La pan-talla muestra: --:--PA-RAR	Paso 5 Paso 6
Selec-cione la función de coc-ción.	Pulse re-petida-mente:		Ajuste la hora de inicio.	Pulse:OK.		Ajuste la hora de fin.	Pulse:OK.

9. INSTRUCCIONES DE USO: ACCESORIOS

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.
Bandeja / Bandeja honda:Introduzca la bandeja entre las guías del carril de apoyo.
Parrilla, Bandeja / Bandeja honda:Posicione la bandeja entre las guías del carril de apoyo y la parrilla en las guías de encima.

9.2 Sonda térmica

Sonda térmica- mide la temperatura dentro de los alimentos.

Debe ajustar dos temperaturas:
[yx83]La temperatura del horno.	La temperatura interna.

Para obtener un resultado de cocción óptimo:
Los ingredientes deben estar a temperatura ambiente.	No debe utilizarse para platos líquidos.	Durante la cocción debe permanecer en el plato.

Instrucciones de uso: Sonda térmica

Paso 1 Encienda el horno.
Paso 2 Programe una función de cocción y, si es necesario, la temperatura del horno.
Paso 3 Introduzca: Sonda térmica.
Carne, aves y pescado Estofado
Inserte la punta Sonda térmica en el centro de la carne o el pescado, en la parte más gruesa si es posible. Asegúrese de que al menos 3/4 partes de Sonda térmica están dentro del alimento.	Inserte la punta de Sonda térmica exactamente en el centro del estofado. Sonda térmica La son-da térmica debe mantenerse estable en un lugar durante el horneado. Para ello, úsela con un ali-mento sólido. Utilice el borde de la bandeja de horneado para sostener el asa de silicona de Sonda térmica. La punta de Sonda térmica no to-que la base de una bandeja de hornear.
Paso 4 Enchufe Sonda térmica en la toma de la parte frontal del horno.La pantalla muestra la temperatura actual de: Sonda térmica.
Paso 5	- pulse para ajustar la temperatura interna de la sonda.
Paso 6	OK- pulse para confirmar.Cuando los alimentos alcancen la temperatura programada, sonará una señal acústica. Puede finalizar o continuar la cocción para asegurarse de que los alimentos estén correctamente cocinados.
Paso 7 Desconecte Sonda térmica el enchufe de la toma y saque el plato del horno.ADVERTENCIA!Existe riesgo de quemaduras Sonda térmica se calienta. Tenga mucho cuidado al desconectarla y retirarla del alimento.

Esta función impide que se produzca accidentalmente un cambio en la función del aparato.
Actívela cuando el aparato esté en funcionamiento: la cocción ajustada continúa y el panel de control está bloqueado.Actívela cuando el aparato esté apagado: no se puede encender y el panel de control está bloqueado.
	OK - mantenga pulsado para activar la función.Suena una señal.	OK - mantenga pulsado para apagarla.
i 3 x parpadea cuando se enciende el bloqueo.

10.2 Desconexión automática

Por motivos de seguridad, el horno se desactiva transcurrido un tiempo si una función de cocción está en funcionamiento y no se modifica ningún ajuste.

(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - máximo 3

La función de desconexión automática no funciona con las siguientes funciones: Luz, Sonda térmica, Tiempo de retardo.

10.3 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

11. CONSEJOS

11.1 Horneado húmedo + ventilador

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

		(°C) (min)
Rollitos dulces, 16 piezas	bandeja o bandeja honda	180 2 20 - 30
Rollitos, 9 piezas bandeja o bandeja honda 180 2 30 - 40
Pizza congelada, 0,35 kg	parrilla 220 2 10 - 15
Brazo de gitano bandeja o bandeja honda 170 2 25 - 35
Brownie bandeja o bandeja honda 175 3 25 - 30
Soufflé, 6 piezas ramekin cerámico sobre parrilla		200 3 25 - 30
Base de masa brisé	molde de base sobre pa-rrilla	180 2 15 - 25
Tarta Victoria bandeja de hornear so-bre parrilla		170 2 40 - 50
Pescado pocha-do, 0,3 kg	bandeja o bandeja honda	180 3 20 - 25
Pescado entero,0,2 kg	bandeja o bandeja honda	180 3 25 - 35
Filete de pesca-do, 0,3 kg	molde para pizza sobreparrilla	180 3 25 - 30
Carne pochada,0,25 kg	bandeja o bandeja honda	200 3 35 - 45
Shashlik, 0,5 kg bandeja o bandeja honda 200 3	25 - 30
Galletas, 16 pie-zas	bandeja o bandeja honda	180 2 20 - 30
Mostachones dealmendra, 24 pie-zas	bandeja o bandeja honda	180 2 25 - 35
Muffins, 12 pie-zas	bandeja o bandeja honda	170 2 30 - 40
Tarta salada, 20piezas	bandeja o bandeja honda	180 2 25 - 30
Galletas crujien-tes de masa que-brada, 20 piezas	bandeja o bandeja honda	150 2 25 - 35
Tartaletas, 8 pie-zas	bandeja o bandeja honda	170 2 20 - 30
Verduras pocha-das, 0,4 kg	bandeja o bandeja honda	180 3 35 - 45
Tortilla vegetaria-na	molde para pizza sobreparrilla	200 3 25 - 30
Verduras medite-rráneas, 0,7 kg	bandeja o bandeja honda	180 4 25 - 30

11.2 Horneado húmedo + ventilador - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate28 cm de diámetro	Oscuro, mate26 cm de diámetro	Cerámica8 cm de diámetro, 5 cm de altura	Oscuro, mate28 cm de diámetro

11.3 Tablas de cocción para organismos de control

Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

				(°C) (min)
Pasteli-llos, 20 unida-des por bandeja	Cocción convencio-nal	Bandeja 3	170 20 - 30 -
Pasteli-llos, 20 unida-des por bandeja	Aire calien-te	Bandeja 3	150 -	160	20 - 35 -
Pasteli-llos, 20 unida-des por bandeja	Aire calien-te	Bandeja 2 y	4 150 -	160	20 - 35 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Cocción convencional	Parrilla 2 180	70 - 90 -
Tarta de manzana, 2 moldes, ∅ 20 cm	Aire caliente	Parrilla 2 160	70 - 90 -
Bizco-cho, molde de re-postería ∅26 cm	Cocción convencional	Parrilla 2 170	40 - 50 Precaliente el hor-			no 10 minutos.
Bizco-cho, molde de re-postería ∅26 cm	Aire caliente	Parrilla 2 160	40 - 50 Precaliente el hor-			no 10 minutos.
Bizco-cho, molde de re-postería ∅26 cm	Aire caliente	Parrilla 2 y 4	160 40 - 60	Precaliente el hor-		no 10 minutos.
Mante-cados	Aire caliente	Bandeja 3	140 -	150	20 - 40 -
Mante-cados	Aire caliente	Bandeja 2 y	4 140 -	150	25 - 45 -
Mante-cados	Cocción convencional	Bandeja 3	140 -	150	25 - 45 -
Tostadas, 4 - 6 trozos	Grill Parrilla	4 máx. 2 - 3 mi-			nutos el primer la-do; 2 - 3 minutos el segun-do	Precaliente el hor-no 3 minutos.
Hamburguesa de vacu-no, 6 trozos, 0,6 kg	Grill Parrilla y	grasera	4 máx. 20 -	30 Coloque	la parrilla	en el cuarto nivel y la grasera en el tercer nivel del horno. De la vuel-ta a la comida a la mitad del tiempo de cocción.Precaliente el hor-no 3 minutos.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes lim-piadores	Limpie la parte frontal del aparato con un paño de microfibra humedecido en agua tibia y detergente suave.
	Utilice un producto de limpieza para limpiar las superficies metálicas.
	Limpie las manchas con un detergente suave.

Uso diario	Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.
	Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad con un paño de microfibra después de cada uso.

Accesorios

Limpie todos los accesorios después de cada uso y déjelos secar. Use un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo limpiar: Relieve de la cavidad

Limpie el relieve del interior

Paso 1 Paso 2 Paso 3
Vertir: 250 ml de vinagre blanco en el relieve del interior. Use como máximo un 6% de vinagre sin aditivos.	Deje que el vinagre disuelva los restos de cal a temperatura ambiente durante 30 minutos.	Limpie la cavidad con agua templada y un paño suave.
Para la función: SteamBakelimpie el horno cada 5 a 10 ciclos de cocción.

12.3 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1 Apague el horno y espere a que esté frío.
Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.
Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.
Paso 4 Instale los carriles de apoyo en el orden inverso.Los pasadores de retención de los carriles telescópicos deben apuntar hacia delante.

12.4 Instrucciones de uso: Limpieza pirolítica

Limpie el horno con Limpieza pirolítica.

ADVERTENCIA!

Existe riesgo de quemaduras.

PRECAUCIÓN!

Si hay otros aparatos instalados en el mismo armario, no los utilice al mismo tiempo que esta función. El horno podría dañarse.

Antes de Limpieza pirolítica:
Apague el horno y espere a que esté frío.	Retire todos los accesorios del horno.	Limpie el suelo del horno y la puerta interior de cristal con agua templada, un paño suave y detergente suave.

Limpieza pirolítica
Paso 1	Acceda al menú: Limpieza
Opción Duración
C1 - Limpieza ligera 1 h
C2 - Limpieza normal 1 h 30 min
C3 - Limpieza a fondo 2 h 30 min
Paso 2	OK: pulse para seleccionar el programa de limpieza.
Paso 3	OK - pulse para comenzar la limpieza.
Paso 4 Tras la limpieza, gire el mando de las funciones de cocción hasta la posición de apagado.
i Durante la limpieza, la bombilla del horno está apagada.
Cuando el horno alcanza la temperatura programada, la puerta se bloquea. Hasta que la puerta se abra, la pantalla mostrará:

Cuando termina la limpieza:
Apague el horno y espere a que esté frío.	Seque el interior con un paño suave.	Retire los residuos de la parte inferior del interior.

12.5 Aviso de limpieza

El horno le recuerda que debe limpiarlo con la limpieza pirolítica.
[520H] parpadea en la pantalla durante 5 segundos después de cada sesión de cocción.	Para desactivar el aviso, pulse la tecla Menú y seleccione Ajustes, Aviso de limpieza.

12.6 Cómo quitar e instalar: Puerta

La puerta del horno tiene tres paneles de cristal. Puedes retirar la puerta del horno y los paneles internos de cristal para limpiarlos. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y suje-te las dos bisagras.
Paso 2 Levanta y tira de los pestillos hasta que hagan clic.
Paso 3 Cierre la puerta del horno hasta la pri-mera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio.
Paso 4 Coloque la puerta sobre un paño sua-ve en una superficie estable.
Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por ambos lados y empuje hacia dentro para soltar el cierre.
Paso 6 Tire del borde del acabado de la puerta hacia delante para desengancharla.
Paso 7 Sujeta los paneles de cristal de la puerta por el borde superior y tira con cuidado de ellos uno a uno. Empieza por el panel superior. Asegúrese de que el cristal se desliza completa-mente fuera de los soportes.
Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.
Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno.
Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

Asegúrate de volver a colocar los paneles de cristal (A y B) en el orden correcto. Compruebe el símbolo/la ilustración del lado del panel de cristal, cada uno de los paneles de cristal es distinto para facilitar el montaje y desmontaje.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal intermedio en los puntos de sujeción adecuados.

12.7 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

Antes de reemplazar la bombilla:
Paso 1 Paso 2 Paso 3
Apague el horno. Espere hasta que el horno esté frío.	Desconecte el horno de la red.	Coloque un paño en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

El horno no se enciende o no se calienta
Problema Compruebe que...
La placa no se enciende o no funciona. La batidora está bien conectada a la red eléctrica.
El horno no se calienta. El apagado automático está desactivado.
El horno no se calienta. La puerta del horno está cerrada.
El horno no se calienta. No ha saltado el fusible.
El horno no se calienta. El icono del candado está apagado.

Componentes
Problema Compruebe que...
La bombilla está apagada. Horneado húmedo + ventilador - está encendi-do.
La bombilla no funciona. La bombilla se ha fundido.
La Sonda térmica no funciona. El enchufe de la Sonda térmica está completa-mente insertado en el enchufe.

Código de error
La pantalla muestra... Compruebe que...
Err C2 Ha eliminado el Sonda térmica enchufe de la toma.
Err C3 La puerta del horno está cerrada o el cierre de la puerta no está roto.
F102 La puerta del horno está cerrada.
F102 El cierre de la puerta no está roto.
00:00 Se ha producido un corte de corriente. Ajuste la hora.
Si la pantalla muestra un código de error que no está en esta tabla, apague y encienda el fusible de la vivienda para reiniciar el horno. Si el código de error se repite, contacte con un Centro de servicio autorizado.

Limpieza
Problema Compruebe que...
El agua se sale del gofrado de la cavidad. Hay demasiada agua en el gofrado de la cavi-dad.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:
Modelo (MOD):
Número de producto (PNC)
Número de serie (S.N.)

14. DATOS TÉCNICOS

14.1 Datos técnicos

Voltaje 220 - 240 V
Frecuencia 50 Hz

15. EFICACIA ENERGÉTICA

15.1 Información del producto y hoja de información del producto\*

Nombre del proveedor Electrolux
Identificación del modelo	EOD6P77WX 949499836EOD6P77WZ 949499837KODDP77WX 949499835
Índice de eficiencia energética 81.2
Clase de eficiencia energética A+
Consumo de energía con una carga estándar, modo convencional	0.93 kWh/ciclo
Consumo de energía con una carga estándar, modo de ventilador forzado	0.69 kWh/ciclo
Número de cavidades 1
Fuente de energía Electricidad
Volumen 72 L
Tipo de horno Horno empotrable
Masa	EOD6P77WX 32.8 kg
	EOD6P77WZ 32.8 kg
	KODDP77WX 32.8 kg

* Para la Unión Europea según los Reglamentos de la UE 65/2014 y 66/2014. Para la República de Bielorrusia según STB 2478-2017, apéndice G; STB 2477-2017, anexos A y B. Para Ucrania según 568/32020.

La clase de eficiencia energética no es aplicable a Rusia.

EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

15.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener caliente los alimentos.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla.

Cocción con la bombilla apagada

Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite.

Horneado húmedo + ventilador

Función diseñada para ahorrar energía durante la cocción.

Cuando utilice esta función, la lámpara se apagará automáticamente después de 30 segundos.

Puede volver a encender la luz, pero de este modo reducirá el ahorro energético esperado.

16. ESTRUCTURA DEL MENÚ

16.1 Menú

三 - seleccione para acceder al Menú.

Menú estructura
Cocción asistida ✗	Limpieza √	Ajustes ⚙️

Paso 1 Paso	2 Paso 3 Paso 4 Paso 5
Seleccione la Menú, Ajustes.	Confirmar ajuste.	Seleccione el ajuste.	Confirmar ajuste.	Ajuste el valor y pulse OK

Ajustes
O1 Hora Cambiar O2 Brillo de la pantalla 1 - 5
O3 Tono de teclas 1 - Pitido		2 - Haga clic3 - Sonidoapagado	O4 Volumen del timbre 1 - 4
O5 Sonda térmica Acción 1 - Alarma yparada2 - Alarma			O6 Tiempo de funciona-miento		Encendido/Apagado
O7 Luz Encendido/		Apagado	O8 Calentamiento rápido	Encendido/Apagado
O9 Aviso de limpieza Encendido/		Apagado	O10 Wi-Fi Encendido/	Apagado
O11 Funcionamiento auto-mático remoto		Encendido/Apagado	O12 Borrar esta red Sí / No
O13 Modo demostración Código deactivación.2468			O14 Versión del software Comprobar
O15 Restaurar todos los ajustes		Sí / No

17. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

AKLIMIZ SİZDE
