Tipo de producto	Campana Extractora de Campana
Instalación	De pared o bajo armario
Modos de funcionamiento	Extracción (con conducto) y Recirculación (con filtro de carbón)
Altura mínima de instalación	650 mm sobre la placa de cocción (consulte las instrucciones de la placa de gas para mayor distancia)
Salida de aire	Salida superior o trasera, diámetro de 100 mm (120 mm en algunos modelos)
Velocidades del motor	3 velocidades (Baja, Media, Alta)
Iluminación	1 bombilla incandescente de 28-40W
Filtros de grasa	Metálicos autoportantes, lavables en lavavajillas; limpiar cada 2 meses
Filtro de carbón	Reemplazar cada 6 meses (o con más frecuencia con uso intensivo)
Alimentación eléctrica	220-240V, 50Hz (según placa de características)
Conexión eléctrica	Interruptor bipolar con separación de contactos de 3 mm; conexión a tierra requerida para Clase I
Controles	Interruptores deslizantes mecánicos para luz y velocidades del motor
Características de seguridad	Apagado automático no especificado; advertencia de peligro de incendio; seguridad infantil; cocina flambeada prohibida
Mantenimiento	Desconectar la corriente antes de limpiar; usar paño húmedo y detergente neutro
Certificación	Marcado CE

Preguntas frecuentes - CC91EP250 Coldex

¿Cuál es la altura mínima de instalación para la campana extractora CC91EP250?

La distancia mínima de seguridad entre la placa de cocción y la campana es de 650 mm. Sin embargo, si las instrucciones de la placa de gas especifican una distancia mayor, se debe seguir esa.

¿Puedo usar la campana en modo de recirculación?

Sí, la campana se puede usar en modo de recirculación instalando un filtro de carbón y colocando la palanca de conversión en la posición RECYCLING. No se requiere conducto al exterior.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse cada 2 meses de funcionamiento, o con más frecuencia con uso intensivo. Son aptos para lavavajillas.

¿Con qué frecuencia debo reemplazar el filtro de carbón?

El filtro de carbón no se puede limpiar y debe reemplazarse al menos cada 6 meses, o con más frecuencia si la campana se usa intensivamente.

¿Qué tipo de bombilla usa la campana?

La campana usa una bombilla incandescente de 28W-40W. Para reemplazarla, retire los filtros de grasa, desenrosque la bombilla vieja y coloque una nueva con las mismas especificaciones.

¿Cómo instalo la campana debajo de un armario de pared?

Para armarios pretaladrados, fije la campana con cuatro tornillos de 4.2 x 45 mm. Para armarios no pretaladrados, coloque la campana y taladre agujeros guía con tornillos de 3.5 x 16 mm. Use la plantilla de papel proporcionada si está disponible.

¿Es seguro usar la campana con una placa de gas?

Sí, pero asegúrese de que la habitación tenga ventilación adecuada para evitar el retroceso de gases de escape. La presión negativa no debe exceder 0.04 mbar. Además, mantenga la altura mínima de instalación.

¿Qué debo hacer si el cable de alimentación está dañado?

El cable de alimentación debe ser reemplazado por el fabricante o su agente de servicio para evitar peligros. No use la campana hasta que esté reparada.

¿Puedo conectar la campana a un conducto existente?

Sí, en modo de extracción, conecte la campana al conducto de escape utilizando un tubo de diámetro mínimo de 120 mm. No conecte a conductos que transporten humos de combustión.

¿Cómo cambio entre los modos de extracción y recirculación?

Abra el panel de rejilla metálica y localice la palanca o perilla de conversión en la unidad centrífuga. Colóquela en DUCTING para extracción o RECYCLING para recirculación. Para recirculación, instale también el filtro de carbón.

MANUAL DE USUARIO CC91EP250 Coldex

Manual de instrucciones

INDEX

EN

CONSEJOS Y SUGERENCIAS....8

GENERALIDADES - NORMAS DE SEGURIDAD 9

INSTALACIÓN 10

USO 11

MANTENIMIENTO 12

CONSEJOS Y SUGERENCIAS

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650mm (algunos modelos pueden ser instalados a una altura por debajo, se refieren al párrafo huella y la instalación).
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos Clase I asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión máxima del local no supera los 0,04 mBar.
• En el caso se dañe el cable de alimentación, éste debe ser sustituido por el constructor o por el servicio de asistencia técnica, para prevenir cualquier riesgo.
• Si las instrucciones de instalación del dispositivo de cocción de gas sugieren la necesidad de una distancia mayor que la indicada anteriormente, es necesario tenerlas en cuenta. Es necesario respetar todas las normativas relativas al conducto de descarga del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• No flambear bajo la campana extractora.
• Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.
• Controlar que los niños no jueguen con el aparato.
• "ATENCIÓN: Las partes accesibles pueden calentarse mucho si utilizadas con aparatos de cocción."

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

GENERALIDADES - NORMAS DE SEGURIDAD

GENERALIDADES

La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de cocción. Se puede usar en dos versiones: filtrante (reciclaje interno del aire) o aspirante (evacuación externa del aire). De todas maneras, se obtiene un mejor resultado con la versión aspirante.

Se recomienda que la instalación sea llevada a cabo por personal especializado, respetando las reglas establecidas por la autoridad competente en cuanto a evacuación de gases.

El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforme a las reglas del arte.

1 - NORMAS DE SEGURIDAD

1.1 - No conectar el aparato a tuberías de evacuación de humos causados por combustión (calderas, chimeneas, etc.)
1.2 - Controlar que el voltaje de la red corresponda al indicado en la matrícula de la campana.
1.3 - Enchufar la campana con un enchufe bipolar con una apertura en los contactos de al menos 3mm.
1.4 - Si la campana posee descarga a tierra, asegurarse de que la instalación eléctrica garantice una perfecta descarga.
1.5 - Las campanas clase II tienen doble aislamiento; por lo tanto no necesitan un enchufe con toma de tierra, sino un enchufe bipolar normal.
1.6 - La distancia mínima de seguridad entre el plano de cocción y la campana es de 70cm.
1.7 - No cocinar con llamas altas debajo de la campana.
1.8 - Controlar las sartenes durante su uso: el aceite podría inflamarse.
1.9 - Antes de realizar cualquier tipo de limpieza, reparación o mantenimiento desenchufar el aparato.
1.10- Si en la cocina se usan tanto la campana como otros aparatos no eléctricos (por ejemplo aparatos a gas), se deberá proceder a una correcta ventilación del ambiente.

Para usar el aparato adecuadamente y sin ningún riesgo la depresión del ambiente no debe superar los 0,04 milibares, evitando de esta manera que vuelvan a penetrar en el interior los gases que se desea eliminar.

1.11- El aparato debe colocarse de manera que sea facil de enchufar.

1.12- Si el cable de acometida se estropea, hay que substituirlo por otro cable o conjunto especial disponible en la casa productora o en un centro de servicio tecnico.

1.13- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.

1.14- Controlar que los niños no jueguen con el aparato.

2 - INSTALACION

En ciertas ocasiones para proceder a la insta-lación de la campana es necesario quitar la rejilla de aspiración.

2.1 - Apertura y extracción de la rejilla de aspiración

Para abrir la rejilla deslizar hacia el centro los botones situados en la parte inferior de la campana. La rejilla descenderà girando alrededor de los dos pernos posteriores.

Con la rejilla abierta, en posición vertical, desli-zar el perno posterior derecho hacia adelante hasta sacarlo completamente.

2.2 - Instalación de la campana debajo de un armario de cocina

a - Armario preagujereado: Unir la campana al armario mediante los agujeros existentes en la base del armario usando los cuatro tornillos 4,2x44,4 incluidos en la bolsa de accesorios. No es necesario abrir la rejilla.

b - Armario sin agujerear:

b.1- Si la campana incluye una plantilla, seguir las indicaciones dadas en esta.

b.2- Si la campana no incluye la plantilla abrir la rejilla, apoyar la campana contra la base del armario y atornillarla desde el interior directamente a la madera del armario con tornillos 3,5x16 (Sin incluir en la bolsa de los accesorios).

2.3 - Fijación a la pared

a - Ayudándonos con la plantilla, hacer dos agujeros de diametro 8 en el muro, colocar los dos tacos de plástico y los dos tornillos 4,2 x 44,4 dejando 5 mm sin atornillar, quitar la rejilla de aspiración, enganchar la campana a los dos tornillos mediante los dos agujeros posteriores con forma de ojal y atornillar completamente los tornillos.

b - Si no disponemos de la plantilla, hacer dos agujeros de diametro 8 (Ver figura) y colocar los tacos y los tornillos procediendo como se indica en el párrafo a.

c - Si la campana se fija a la pared mediante placas de sujeción (Opcional) seguir las instrucciones dadas en la correspondiente plantilla.

d - Respetar la norma de seguridad 1.6.

2.4 - Elección de la versión

a - Aspirante

Abrir la rejilla de aspiración y colocar la leva o el manubrio en la posición “aspirante”. Quitar, si se encuentra colocado, el cartucho de carbón activo desenroscando el pomo central a bayo-neta. Unir la tubería externa con el empalme de diametro 100 mm (∅ 12 mm en algunos mode-los) situado en la salida superior o posterior según sea necesario.

Colocar el tapón en el agujero que no se vaya a usar. Respetar escrupulosamente la norma de seguridad 1.1.

b - Filtrante

Abrir la rejilla de aspiración y colocar la leva o el manubrio en posición "filtrante". Colocar el cartucho de carbón activo en el soporte del motor sujetándolo con el pomo metálico central o girandolo lentamente en el sentido de las agujas del reloj para colocarlo en el enganche a ba- yoneta. La tubería externa puede seguir conectada.

2.5 - La conexión elétrica se puede realizar

a - Directamente a un enchufe con descarga a tierra, si el aparato está dotado de un enchufe ade-cuado.
b - Con la correspondiente instalación eléctrica de conexión si el aparato no posee enchufe.
c - Respetar las normas de seguridad 1.2, 1.3 y 1.4.

L Luces Enciende y apaga la instalación de iluminación.

S Led Led de encendido motor.

V1	Motor	Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.
V2	Velocidad	Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
V3	Velocidad	Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

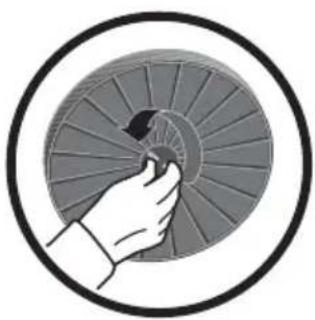

Su función consiste en retener los olores presentes en el flujo de aire que lo atraviesa.

El aire vuelve a ser introducido en la cocina, una vez depurado, tras varios pasajes a través del filtro. El filtro al carbón no se puede lavar y hay que substituirlo más o menos cada tres meses. Para quitar el filtro al carbón, abrir la rejilla metálica de aspiración y girar ligeramente el filtro en sentido contrario a las agujas del reloj realizando al mismo tiempo una ligera presión. Para volver a montarlo repetir la opreación al contrario.

ATENCION! Si los filtros no estan bien limpios o no se substituyen según las instrucciones dadas por el coinstructor, pueden incendiarse. Para quitar el filtro antigrasa es necesario abrir la rejilla de aspiración y quitar las piezas metálicas que lo sujetan.

Iluminación

SUSTITUCIÓN DE LAS LÁMPARAS

Lámparas de 28W-40W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.
