MANUAL DE USUARIO AC09T3-1209RE HTW

MANUAL DE INSTALACIÓN

CORTINA DE AIRE

Gracias por escoger nuestro producto. Por favor lea atentamente este manua antes de usar este producto.

ÍNDICE

1 PRODUCT INTRODUCTION 3
2 INTRODUCCIÓN DEL MODELO 3
3 IDENTIFICACIÓN、DIMENSIONES DE INSTALACIÓN 3
4 INSTALACIÓN、PRECAUCIÓN 4
5、INSTALACIÓN 5
6、HEATED MODEL TECHNICAL PARAMETER 6
7、OPERATION 7
8、CAUTIONS 8

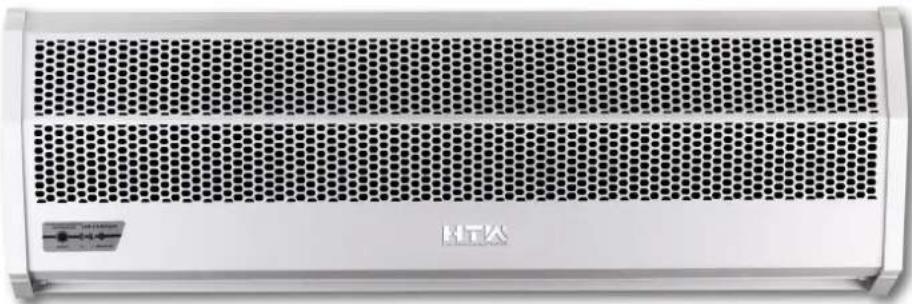

1、INTRODUCCIÓN AL PRODUCTO

Como uno de los nuevos productos de clase superior de decoración moderna, la cortina de aire es equiparable con el aire acondicionado, su instalación es en la entrada de supermercados, teatros, salas de reuniones, hoteles, oficinas, talleres y almacenes para evitar el polvo y mosquitos, aire nocivo y así asegurar una condición más saludable para el local.

2、INTRODUCCIÓN DEL MODELO

Código de diseño mejorado. 0,9/20 longitud de cortina de aire (cm) "Air curtain" / dimensión / monofásico o trifásico Marca de cortina de aire (HTW)

Características del producto:

AC: "Air Curtain"

-: una sola fase

T3: tres fases

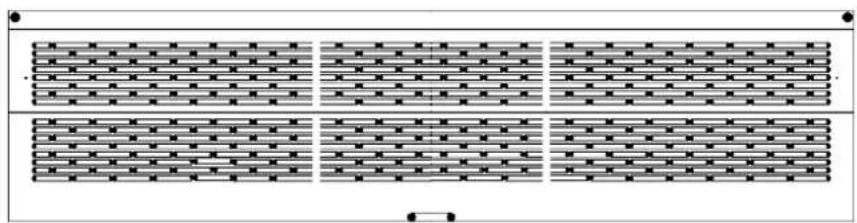

3、IDENTIFICACIÓN、DIMENSIONES DE INSTALACIÓN

Tamaño
Frente

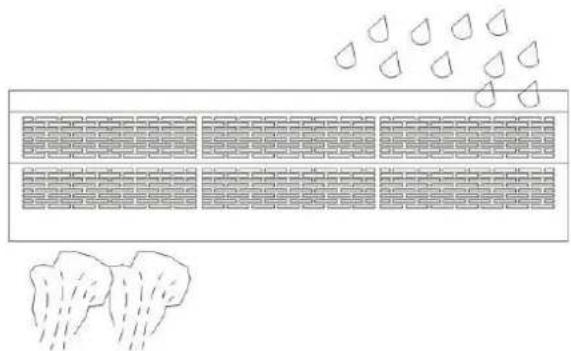

4. INSTALACIÓN, PRECAUCIÓN

Debe seguir los siguientes puntos al instalar la cortina de aire:

4.1 Por favor instale la unidad en un lugar resistente y estable para evitar el temblor y garantizar su seguridad (porque de lo contrario puede provocar la agitación y el ruido)

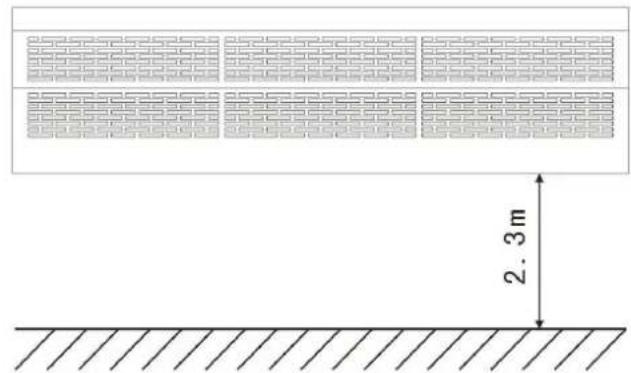

4.3 no instale la unidad demasiado baja, no a menos de 2,3 metros del suelo.

4.5 No se permiten espacios entre la unidad y la pared. Cuando colgando del techo, con el techo cerrado braskets.

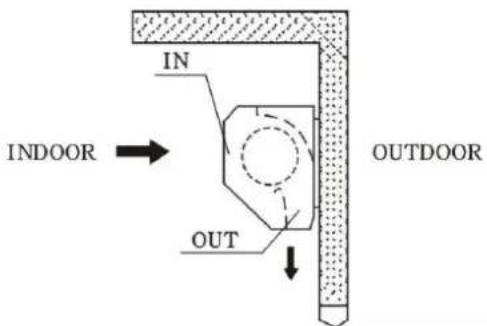

4.2 Instale la unidad dentro de la habitación.

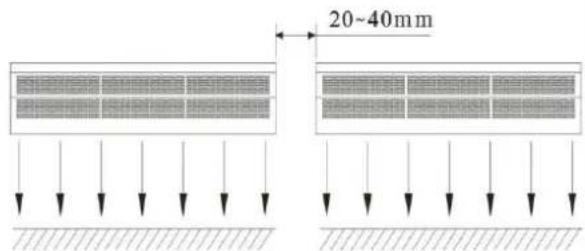

4.4 Cuando la entrada es mayor que la unidad, se recomienda instalar dos o más unidades en paralelo. En este caso, proporcionar 20-40mm brechas entre las unidades.

4.6 No instale la unidad en un lugar donde esté salpicado por agua, expuestas a un exceso de gases explosivos, vapor o gases corrosivos.

Una instalación sobre un muro de hormigón:

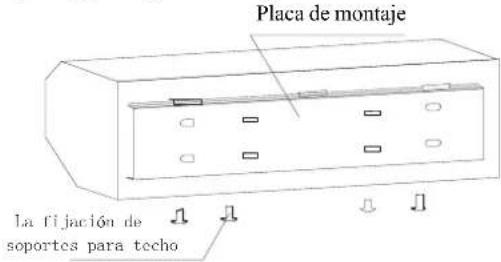

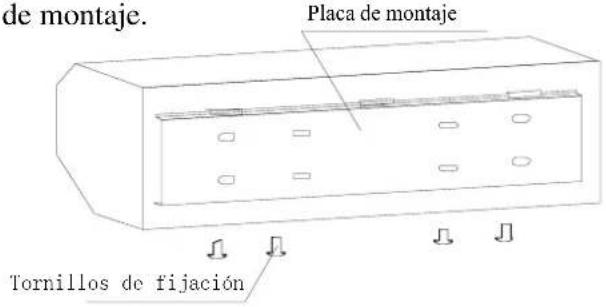

5.1.1 Desmonte la placa de montaje

Desenrosque los tornillos fijados en la parte posterior del cuerpo principal para quitar la placa de montaje. Placa de montaje

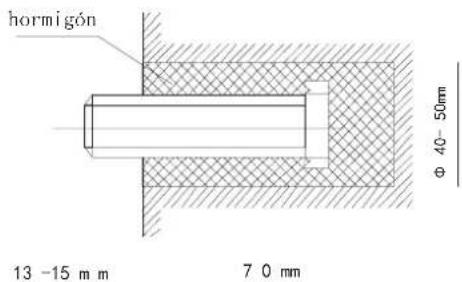

5.1.2 Fije los pernos en la posición correcta (decida la posición con la placa de montaje y vierta cemento en los orificios del perno).

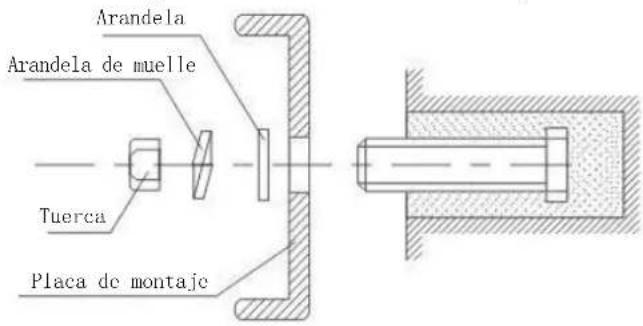

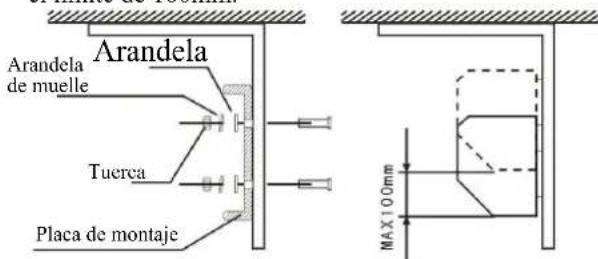

5.1.3 Cuando el cemento se endurezca, coloque la placa de montaje (utilice la arandela y la tuerca según se muestra a continuación)

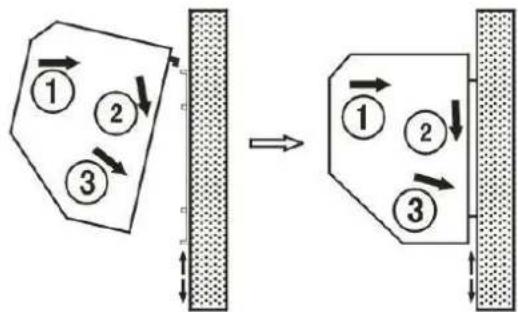

5.1.4 Instale el cuerpo principal.

Establezca el cuerpo principal en el extremo superior de la placa de montaje y la abrazadera, como se muestra en la figura.


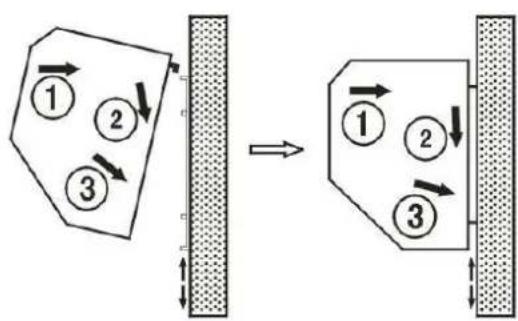

B、Instalación en la pared de madera

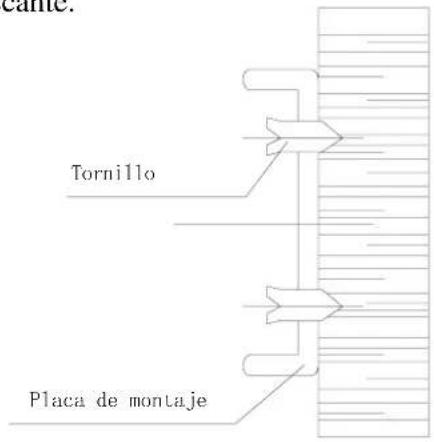

5.2.1 Fije la placa de montaje en la posición correcta con tornillo autorroscante.

5.2.2 Igual al paso 4


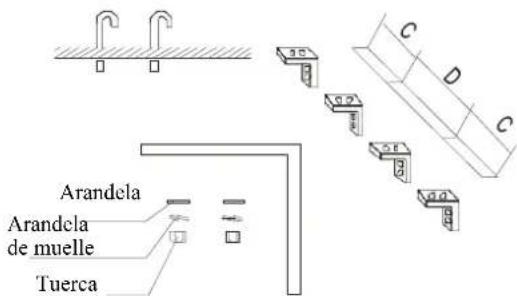

C Colgando del techo

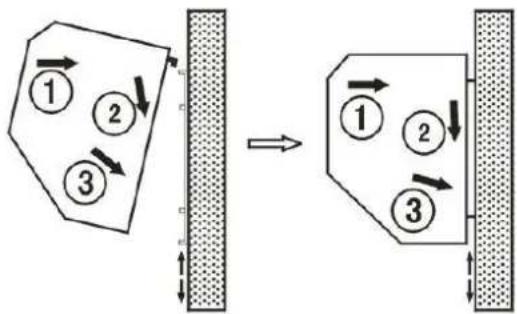

5.3.1 Quite la placa de montaje del cuerpo principal (igual que en el paso 5.1.1)

5.3.3 La placa de montaje en los soportes para techo garantizan la seguridad y la fijación (utilice los pernos pegados al techo como soportes. Utilizando los soportes de techo para colgar del mismo, la posición de la placa de montaje se puede ajustar en el límite de 100mm.

5.3.4 Hacer lo mismo como un paso para instalar el cuerpo principal.

5.4.1 Fijar la cortina de aire como en el procedimiento para la instalación en la pared de hormigón.

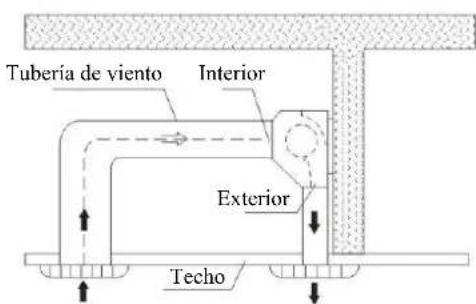

5.4.2 A continuación, fijar el tubo como se muestra en la figura:

6、PARÁMETRO TÉCNICO MODELO TÉRMICO

Modelo	Diámetro de la rueda (Mm)	Volt./Freq. (V~/Hz).	Potencia del motorW( )	Potencia del calentador (KW)	Temp.( K)	Max. Velocidad de aire (m/s)	El volumen de aire (m3/h)	Peso neto (kg)	Dimensiones (mm)
HTW-AC09T3-1209RA	115	380/50	160	6	45-55	7.5	1000	14.5	900×180×215
HTW-AC12T3-1212RA			200	8			1400	17.5	1200×180×215
HTW-AC15T3-1215RA			230	10			1900	21	1500×180×215
HTW-AC18T3-1218RA			300	12			2300	23.5	1800×180×215
HTW-AC20T3-1220RA			350	14			2600	25	2000×180×215
HTW-AC09-1209RA		220/50	160	6			1000	14.5	900×180×215
HTW-AC12-1212RA			200	8			1400	17.5	1200×180×215
HTW-AC15-1215RA			230	10			1900	21	1500×180×215
HTW-AC18-1218RA			300	12			2300	23.5	1800×180×215
HTW-AC20-1220RA			350	14			2600	25	2000×180×215

Tamaño de línea

Tema\Potencia	Una fase(220V~: Linea principal L、N)							Tres Fases(380V~: una línea principal A, B, C, N)
Potencia del calentador ( KW )	3	4	5	6	8	10	14	3	4	5	6	8	10	14
Línea principal ( mm2 )	1.5		2.5	4.0		6	10	1.0			1.5		2.5	4.0
Línea de tierra de (mm2 )	0.75	1.0	1.0	1.5	2.5	2.5	4.0	0.75	0.75	0.75	0.75	1.0	1.0	2.5

Nota: prohibir la sobrecarga de funcionamiento durante un largo tiempo

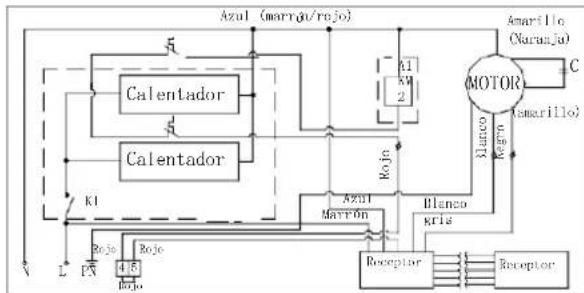

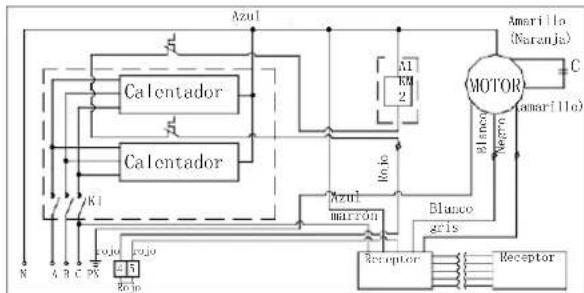


7.1 Encienda el interruptor de alimentación.

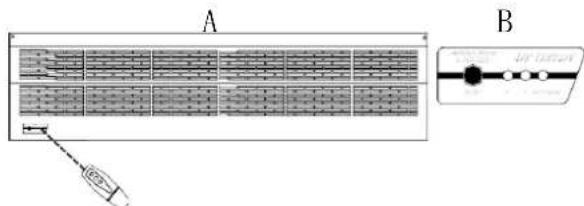

7.2 A) en una distancia de 6m y 60 grados de ángulo hacia la parte delantera de la cortina de aire, pulse el botón ON/OFF del mando a distancia para poner en marcha la unidad, esta funcionará a una velocidad alta de aire fresco. A continuación, pulse el botón del mando a distancia para cambiar el aire fresco de alta o baja velocidad. Pulse HEAT para empezar la velocidad de calentamiento, pulse de nuevo para cambiar de velocidad a alta o baja. Cuando la unidad funciona en la velocidad de enfriamiento (alta o baja velocidad), presione ON/OFF para apagar la unidad. Cuando la unidad funciona en velocidad de calentamiento y los tiempos de funcionamiento son ≥ 3 minutos, apague la unidad después de despegar 3 minutos pulsando ON/OFF. La unidad funcionará a velocidad de enfriamiento (alta o baja velocidad) en 3 minutos. Esto significa que la unidad se mantendrá en funcionamiento antes de que deje de calentar durante 3 minutos para así, conseguir que se enfríe el

calentador.

B) Pulse el botón de encendido/apagado del receptor para cambiar la refrigeración/calefacción y desactivar la cortina de aire.

7.3 De acuerdo para usar el ajuste de la rejilla y así obtener el mejor efecto.

8、PRECAUCIONES

A)、Utilice la unidad en el tipo de indicación de tensión y frecuencia según las características de la placa.

B)、Desconecte la fuente de alimentación antes de la operación de la unidad.

C) El enrutamiento y su mantenimiento se debe realizar cada año.

D)、Nunca utilice gasolina, benceno, diluyente o cualquier otro producto químico para limpiar la unidad.

E)、No permita que se introduzca agua ni ningún elemento en el motor.

F)、Cuando la fuente de alimentación viene de la toma, el tapón debe estar de acuerdo con el IEC335-1. Cuando el cable de alimentación se conecta directamente a la línea de carga, el interruptor de polaridad debe tener una separación de contacto de 3 mm, y al menos debe estar instalado en la línea de carga.
