MANUAL DE USUARIO S018I-EXT HTW

Split Aire Acondicionado

MANUA L DE USUARIO

MODELO : DC INVERTER

Gracias por elegir nuestro aire acondicionado para un correcto funcionamiento por favor lea detenidamente este manual antes de instalar o utilizar el equipo y guárdelo para futuras consultas.

Funcionamiento y mantenimiento

Instrucciones antes del uso ....1

Advertencias básicas 3

Nombre y funciones de las piezas 5

Funcionamiento del mando a distancia ......6

Funcionamiento de emergencia .....11

Mantenimiento y limpieza 12

Resolución de problemas 14

Este símbolo indica acciones prohibidas

Este símbolo indica acciones que deberían ser obedecidas

Los productos de este manual pueden variar de la realidad, según los diferentes modelos, algunos modelos tienen pantalla y otros no, la posición y forma de la pantalla corresponderá a lo que es cada equipo

Su producto está marcado con este símbolo. Esto significa que al final de su vida útil no debe mezclarse con el resto de residuos domésticos no clasificados, sino que su eliminación debe realizarse de acuerdo con la normativa local y nacional pertinente, de forma correcta y respetuosa con el medio ambiente.

INSTRUCCIONES ANTES DEL USO

Conecte el aparato a la toma de tierraSi no, pida su instalación a personal cualificado. La toma de tierra ha de ser correcta. No la conecte a ningún tipo de tubería, ni ningún otro tipo de cable	Desconecte la corriente si el equipo no se utiliza en un largo periodoDe otro modo el polvo acumulado podría causar un corto circuito o un incendio	Selecciones la temperatura mas adecuadaPuede ahorrar energía
No deje ventanas y puertas abiertas mientras el aparato funcionaPodría disminuir notablemente la potencia de acondicionamiento	No cuelgue o ponga nada cerca de la salida del airePodría causar una disminución del rendimiento	Mantenga aerosoles combustibles lejos del equipoPodría incendiarse o explotar
Asegúrese periódicamente que el soporte del equipo está bien instalado.La unidad podría caerse y provocar lesiones	No pise ni ponganada encima la unidad exteriorUna caída desde la unidad exterior puede ser peligrosa	No intente reparar elequipo sin asistenciaContacte con su centro de asistencia técnica

ADVERTENCIAS BÁSICAS

Si el cable esta dañado, debe ser reemplazado por el fabricante o por el servicio técnico, para evitar cualquier daño	Posicione los deflectores oportunamente para permitir al aire en dirección vertical arriba y abajo y horizontalizquierda y derechaDirección horizontal Dirección vertical
No introduzca ningún objeto dentro las unidades	No dirija el caudal de aire hacia animales oplantas. Podría causarles malestar
No aplique el aire fríoal cuerpo durante largo rato	No utilice el aire acondicionado para otros propósitos como secar ropa, conservar alimentos, etc.
Rociar agua en el aparato podría ocasionar mal funcionamiento y electrocución	No ponga fuentes de calor cerca del equipo, podría causar intoxicación por CO por combustión incomplet

Principio de funcionamiento y funciones especiales para refrigeración.

Principio:

El aire acondicionado absorbe el calor de la habitación, lo trasmite fuera y lo descarga, por lo tanto la temperatura ambiente del interior disminuye, su capacidad de refrigeración aumentará o descenderá según la temperatura ambiente externa.

Función de anti-congelante:

Si la unidad trabaja en modo “COOL” y a baja temperatura, se formará escarcha en el intercambiador de calor, cuando la temperatura del intercambiador de calor disminuya por debajo los 0°C, el microprocesador de la unidad interior parará el compresor para proteger la máquina.

Principio de funcionamiento y funciones especiales para calefacción.

Principio:

El aire acondicionado absorbe el calor del exterior y lo trasmite al interior, para incrementar la temperatura de la habitación. Éste es el principio de la bomba de calor, su capacidad de calefacción se verá reducida si la temperatura exterior desciende.

Si la temperatura exterior es muy baja, por favor haga servir otros equipos de calefacción.

Función de descarche:

Cuando la temperatura exterior es baja y con humedad alta, después de funcionar durante largo rato, se formará escarcha en la unidad exterior, que afectará el rendimiento de calefacción, en ese momento, la función de auto descarche se activará y dejará de funcionar como calefacción durante unos 8-10 minutos.

Durante el auto descarche, los ventiladores de la unidad interior y exterior se pararán.

Durante el descarche, el indicador luminoso de la unidad interior parpadeará, y la unidad exterior podría emitir vapor, esto es a causa del descarche, no es una avería.

Una vez descarchado, la calefacción volverá a funcionar automáticamente.

Función contra viento helado:

En modo "Heat" calefacción, y bajo la siguiente tres circunstancias, si el intercambiador de calor no alcanza cierta temperatura, el ventilador interior no se activará, para prevenir una salida de aire frío (durante 2 minutos):

1- Cuando empieza a funcionar la calefacción.
2- Cuando haya acabado el auto descarche
3- Cuando funcione la calefacción a muy baja temperatura.

Brisa suave

En las siguientes situaciones, la unidad interior puede dejar ir una suave brisa, y las lamas girar a cierta posición:

1- En modo "Heat" calefacción, la unidad encendida pero el compresor no alcanza la condición inicial.
2- En modo "Heat" calefacción, la temperatura alcanza el valor programado y el compresor deja de funcionar durante un minuto.

Rangos de temperatura:
	Lado interiorDB/WB(°C)	Lado exteriorDB/WB(°C)
Frío máximo	32/23	43/26
Frío mínimo	21/15	21/-
Calor máxima	27/-	24/18
Calor mínimo	20/-	-5/-6

El rango de temperatura óptima (temperatura exterior) para la unidades de frío sólo es entre 21°C y 43°C, para unidades frió/calor es entre -5°C y 43°C

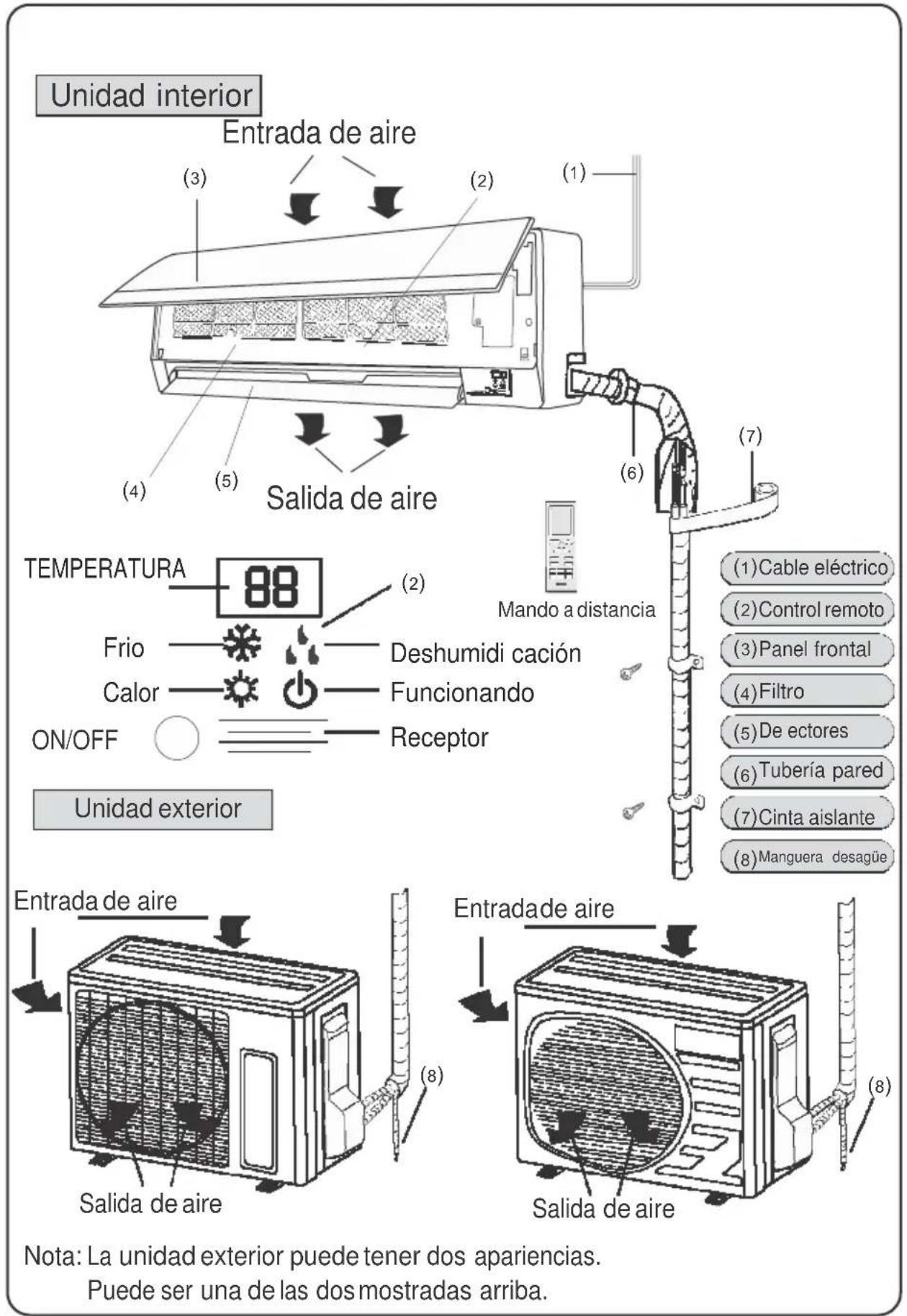

Nombre y funciones de las piezas

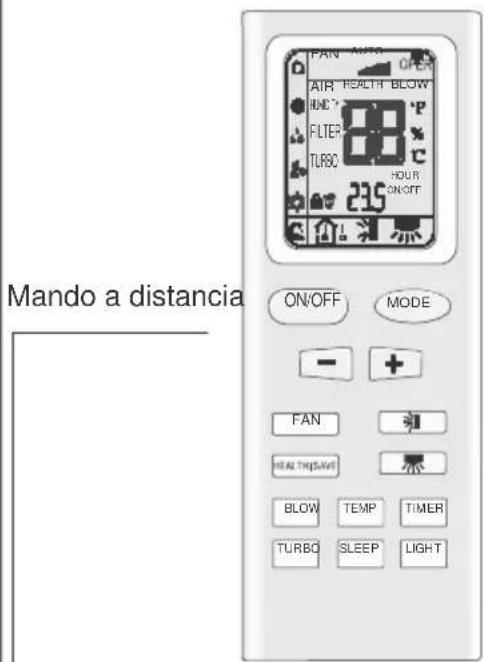

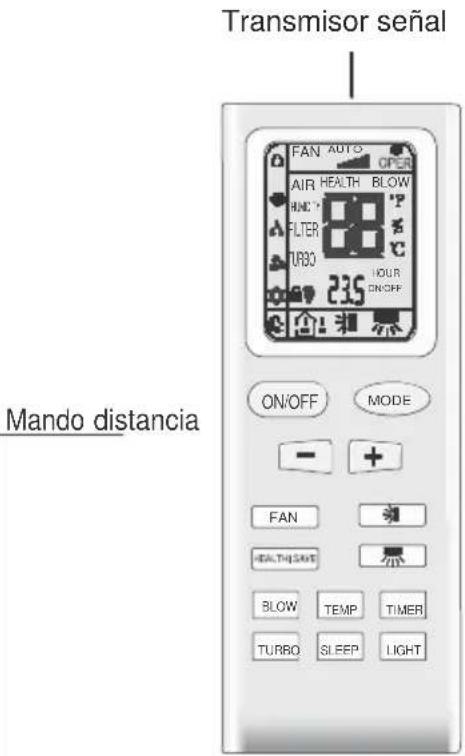

Nombre y funciones del mando a distancia

Nota: Asegúrese que no hay nada entre el receptor y el mando a distancia; no deje caer el mando a distancia; no moje con ningún líquido el mando a distancia ni lo exponga directamente a la luz solar o cercade una fuente de calor.

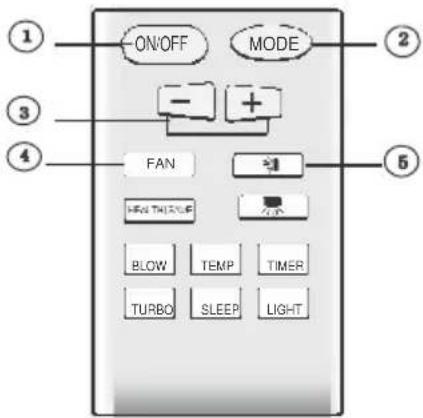

ON/OFF

Botón ON/OFF

- Presione este botón, la unidad se encenderá o apagará, lo cualhará que las funciones nocturna y temporizador quedaráncanceladas.

MODE

Botón Mode

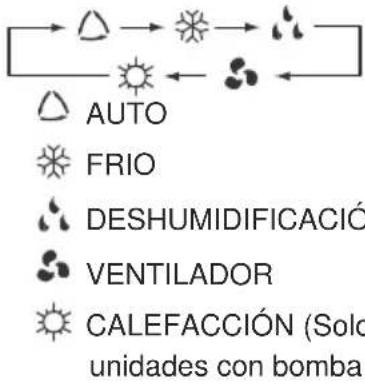

- Presione este botóny la función cambiarásegún la siguiente secuencia:

TEMP. (+ / - )

- Presione el botón + y la temperatura programada aumentara 1°C, presione el botón - y la temperatura programda disminuirá 1°C. La temperatura cambiará rapidamente si presiona continuadamente el botón. El rangode temperatura es de 16°C \~ 30°C

FAN

Botón FAN (Ventilador)

- Presione este botón una vez, la velocidad del ventilador cambiara:

Nota: Bajo el modo deshumidificación, lavelocidad del ventilador no es ajustable, funcionará a velocidad baja, pero el mando enviará la señal

Botón Swingarriba y abajo

• El modosimple está programado por defecto en el mando a distancia, bajo este modo presione este botón y podrá activar o desactivar la función de dirección de aire arriba y abajo.
• Con la unidad apagada, presione simultaneamente “+” y esta tecla y puede cambiar entre modo simple y estacionario, entonces el icono parpadeará dos veces.
• En modo estacionario, presione este botón y el ángulo de flujo arriba y abajo cambiará secuencialmente

- Cuando los deflectoresfuncionan arribay abajo y se apaga la unidad, los deflectores se pararán inmediatamente en la posición actual. El icono ➞ mostrará el movimientos delos deflectores como se muestra en la figura dearriba.

Funcionamiento del mando a distancia

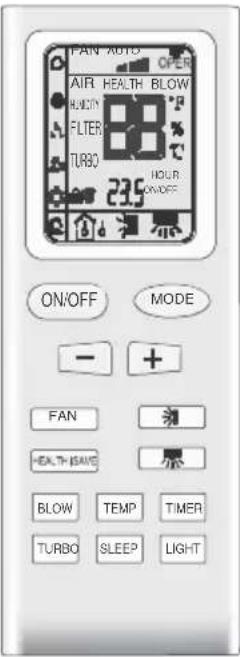

Nombre y funciones del mando a distancia

NOTA: Este mando a distancia es universal, se puede usar para varias unidades, algunos botones de este mando los cuales no están disponibles para esta unidad no serán descritos

Mando a distancia

HEALTH|SAVE

Botón salut/Ahorro

• Función HEALTH(Salut): no existe esta función para esta unidad. Si presiona este botón la unidad hará click, pero seguirá funcionando en el estado actual.
• Función Save (Ahorro): no existe esta función para esta unidad. Si presiona este botón la unidad hará click, "SE" aparecerá en el visor LCD del mando, la velocidad del ventilador rotará automaticamente, cuando presione de de nuevo este botón, la velocidad del ventilador volverá a funcionar a la velocidad programada previamente.

TURBO

Botón Turbo

- Presionando esta tecla puede activar o desactivar la función turbo bajo el modo calefacción o refrigeración (Turbo aparecerá en la pantalla LCD). Una vez alcanzada la temperatura deseada, la unidad está diseñada para desactivar el Turbo. Esta función no se puede usar bajo el modo Auto, deshumidificación o ventilador, y Turbo no aparecerá en la pantalla del mando.

TIMER

Boton temporizador

- Con la unidad encendida, presione esta tecla apagar el temporizador. Con la unidad apagada presione este botón para activar el temporizador. Presione esta tecla una vez, las palabras Hour on (off) aparecerán y parpadearán, en este momento presione los botones +/- para ajustar el tiempo (presione continuadamente +/- para cambiar el valor rapidamente), el rango del temporizador es desde 0.5 a 24 horas; presione de nuevo para fijar el tiempo, entonces el mando enviará la señal inmediatamente y las palabras Hour on (off) dejarán de parpadear. Si no presiona la tecla timer en el tiempo de parpadeo (5 s.) la programación del temporizador se apagará. Cuando el temporizador ha sido programado, presione una vez más este boton para salir de la programación.

Botón Swing derecha e izquierda

- No existe esta función para esta unidad. Si presiona este botón, la unidad hará click, pero seguirá funcionando en el estado original.

Nombre y funcones del mando a distancia

NOTA: Este mando a distancia es universal, podría usarse en mas unidades, algunos botones de este mando los cuales no estan disponibles en esta unidad no serán descritos.

SLEEP

Botón Noche

- Presione este botón para entrar en estado nocturno, si presiona de nuevo saldrá de esta función. La función noche se cancelará apagando la unidad. No existe la función noche bajo el modo Auto o ventilador.

Este es el icono para la función noche.

• Bajo el modo Blow y refrigeración, el modo noche se activará después de una hora, la temperatura programada aumentará 1°C, y 2 horas mas tarde la temperatura programda aumentará 2°C, y seguirá funcionando a esta tempreatura.
• Bajo el modo calefacción, el modo noche se activará después de una hora, la temperatura programada disminuirá 1°C, 2 horas mas tarde la temperatura programada disminuirá 2°C, y seguirá funcionando a esta temperatura.

BLOW

- Presione este botón para activar la función Blow

los modos refrigeración o deshumidificación. Una vez acabada la función, la unidad, por defecto desactivará esta función. Esta función no puede ser activada bajo los modos Auto, Ventilador o calefacción, y la palabra Blow no aparecerá en la pantalla.

LIGHT

Botón Luz

- Presione este botón para seleccionar entre encender o apagar la luz del visor de la unidad interior. Cuando activa la luz el icono aparecerá en la pantalla y la luz en el visor estará encendida. Cuando descativa la luz el icono no aparecerá en la pantalla y la luz en el visor estará apagada.

TEMP

Temp. display button

- Una vez encendida la unidad, aparece en pantalla, por defecto la temperatura programada. Apretando este botón pueden aparecer 3 iconos:

Muestra la temperatura programada

Muestra la temperatura ambiente de la habitación.

No cambiará el estado actual del visor.

Si el estado actual del visor es la temperatura ambiente de la habitación, y recive otra orden del mando a distancia, mostrará mostrará la temperatura programada y 5 segundos más tarde mostrará de nuevo la temperatura am - biente de la habitación.

Otros modelos no disponen de esta función, pero presionando este botón la unidad interior hará click y seguirá funcionando en su estado original.

Funcionamiento del mando a distancia

Guía para funcionamiento. Funciones generales

1. Presione ON/OFF para encender la unidad (Nota: Cuando se apaga la unidad los deflectores grande y pequeño se cierran primero).
2. Presione la tecla Mode para seleccionar el modo deseado.
3. Seleccione la temperatura deseada mediante las teclas + y - (en modo AUTO no es necesario seleccionar la temperatura.
4. Presione la tecla FAN para seleccionar la velocidad del ventilador: Automático, baja, media o alta.
5. Seleccione la dirección del flujo de aire mediante la tecla Swing

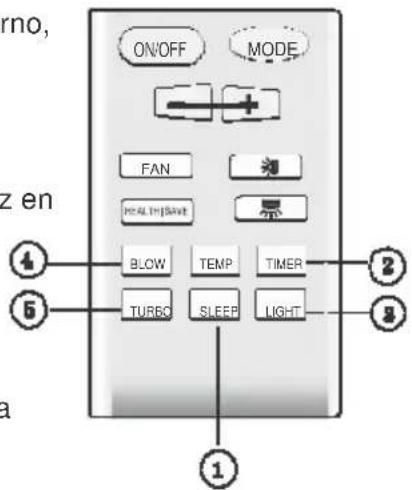

Guía para funcionamiento. Funciones opcionales

1- Presione el botón SLEEP para el funcionamiento nocturno,
2- Presione el botón TIMER y +/- para programar la hora en el temporizador.
3- Presione el botón LIGHT, para encender o apagar la luz en el display.
4- Presione el botón Blow para activar o desactivar la función de secado.
5- Presione el botón TURBO, para aumentar o disminuir la temperatura rápidamente.

Instrucciones para funciones especiales

Función BLOW: Con esta función se seguirá eliminando la humedad en el evaporador en la unidad interior para evitar la formación de moho.

1. Teniendo activada esta función: Con la unidad apagada, el ventilador continuará funcionando durante unos 10 minutos a velocidad baja. Si desea parar el ventilador de la unidad interior manualmente presione la tecla BLOW
2. Teniendo desactivada esta función: Con la unidad apagada habiendo apretado la tecla ON/OFF, la unidad se parará completamente.

Funcionamiento del mando a distancia

Función AUTO RUN:

Esta función permite que la unidad seleccione automáticamente el modo de funcionamiento más adecuado según la temperatura ambiente de la estancia. Con esta función la temperatura no será mostrada en la panta Ila LCD.

Función TURBO:

Con esta función la unidad funciona rá a u na velocidad de ventilador muy rápida para enfriar o calentar rápidamente a n de que la temperatura ambiente se adecue a la temperatura preseleccionada lo antes posible.

Función LOCK:

Use esta función para bloque ar ydesbloqu ear elteclado. Elicono indca que está bloqueado. Presione las teclas + y - simultáneamente parabloquearo des bloquear. Presionecualquier teclay elicono parpadeará 3 veces. Si elteclado está desbloqueado elicono desaparecerá.

Cambio de °F a °C:

Para cambiar entre grados centígrados y Fahrenheit presione simultáneamente la techa MODE y – con la unidad apagada.

Nueva función descarche:

Una vez activada esta función porel mando a distancia, y la unidad esta bajomodo descarche, si apagamos la unidad por el mando, la unidad no pararáel descarche hasta que haya terminado. Si secambia el modo defuncionamiento programado atraves del mando, este nuevo modo no se activará hasta quehaya terminado del descarche. Operativa de esta función: Cuando la unidad está apagada, pulse el botón Modey B low simul táneamente para activar o desactivar estanu evafunción. Si la unidad está en modo Descarche, H1 aparecerá en lapantalla del mano a distancia. Sicambiamos a modo Calor, H1 aparecerá en la pantalla del mando a distancia, H1 parpadará durante 5 segundos, si presionamos los botones +/-, H1 desaparecerá y se mostrará la temperatura programada. Cuando encendemos el mandoa distancia, esta nueva función de descarche será esactivada.

Colocación de las pilas

1-Quite latapa dela parte trasera del mando, deslizándola como muestra el punto 1 de la gura 1

3-Ponga dos pilas nuevas (tipo AAA 1.5V),

teri endo en cuenta la polarización de lasmismas (punto 3 de la gura 2)

4-Colbque de nuevola tapa de laparte trasera como muestra el punto 4 dela gura2.

IMPORTANTE

Asegúrese de reemplazar las pilas con dos pilas nuevas del mismo tipo.

Deotro modo podría causar un malfuncionamiento en el mandoa distancia. #Quite las pilas sino va a poner en marcha el equipo durante un largo tiempo. #El cont rolremo to debería hacerse dentro del radio de acción.

Dejee I mando a una distancia mínima de un metro del TV o equipos de música.

Si el mando no funciona correctamente, quitarlas pilas y volver a poner 30 segundos después. Si aún así, no funcionacorrectamente, cambiar laspilas.

Esquema para el cambio de las pilas

Funcionamiento de emergencia

Control de luz de la unidad interior

La tecla LIGHT está diseñada especialmente para usuarios no acos - tumbrados a la luz mientras duermen.

Conecte el Control de luz: Presione la tecla y aparecerá el icono el cual indica que el indicador luminoso está encendido.

Desconecte el Control de luz: Si cancel la función de iluminación, el icono desaparecerá de la pantalla del mando a distancia

Funcionamiento de emergencia

Si pierde el mando a distancia o éste se rompe presione la tecla de cambio a modo manual que se encuentra en la parte posterior.

El modo cambiará a AUTO y no será posible cambiar la temperatura ni la velocidad del ventilador.

Abra el panel frontal, el interruptor manual se encuentra en la caja del visor.

# Encender la unidad: Cuando la unidad está apagada, presione el botón, la unidad funcionará en modo auto inmediatamente, el microprocesador calculará la temperatura interior para seleccionar entre frío, calor o ventilador) para obtener un agradable confort.

# Apagar la unidad: Cuando la unidad está encendida, presione el botón y la unidad dejará de funcionar.

Mantenimiento y precauciones

Cuidado

- Asegúrese de que el interruptor está apagado antes de cualquier mantenimiento del equipo.

Para la limpieza del aparato nunca utilice directamente agua o líquidos volátiles.

Limpie el aparato con un trapo seco o ligeramente húmedo.

Limpieza del panel forntal

Para limpiar el panel frontal, por favor moje un trapo en agua caliente inferior a 45°C, limpie la parte sucia y séquela con un paño seco.

Nota: No sumerja el panel frontal en agua. ya que hay componentes de microprocesadores y circuitos en él.

Limpieza de filtros (recomendado una vez cada tres meses)

Nota: Si existe mucho polvo alrededor del aparato, los filtros se deberían limpiar más a menudo. Una vez sacados los filtros, no toque las lamas, para evitar daños.

① Sacar el filtro de aire

Tire del panel frontal para abrir en ángulo, tire del filtro hacia abajo y sáquelo, ver figura e (a,b)

② Limpieza del filtro

Para limpiar el polve adherido a los filtros, puede usar un aspirador, o limpiarlos con agua tibia y detergente neutro. El agua no debe superar los 45°C. Déjelos secar a la sombra.

NOTA: Nunca use agua superior a los 45°C, ni los ponga al lado del fuego, puede causar fuego o deformación.

Coloque los filtros de nuevo, y baje el panel frontal hasta que haga click.

Revisar antes de usar

① Asegúrese de que no hay objetos que obstruyan las salidas o entrada de aire.
② Controle la buena conexión con la toma de tierra.
③ Reemplace las pilas del mando si es necesario.
④ Controle que el soporte de la unidad exterior no esté dañada, si está dañada contacte con un profesional.

Mantenimiento después del uso

① Desenchufe el aparato.
② Limpie los filtros y la parte frontal del aparato, así como el cuerpo del aparato.
③ Limpie el polvo y las posibles obstrucciones de la unidad exterior.
④ Repinte las partes oxidadas para evitar que se extiendan.
⑤ Cubra la unidad exterior con una funda, para evitar la lluvia, el polvo o la oxidación.

Causa	Posible solución
Cuando el aparato se vuelve a poner en marcha no funciona de inmediato	● Cuando se apaga el aparato, el microprocesador espera tres minutos antes de un nuevo arranque, para proteger el compresor
Desprende un olorinusual, una vez conectado	● El aparato no desprende un olor por si mismo. Puede ser debido al olor acumulado en el ambiente. ● Posible solución: limpiar los filtros y si el problema persiste y se necesita limpiar la unidad, por favor contacte con el servicio técnico
Se oye unsonido de agua corriente cuando el aparato esta en marcha	● Es el gas refrigerante que se desplaza por las tuberías del aparato
En modo frío a veces el aire que sale parece neblina	● Cuando la temperatura del interior y la humedad son muy altas, este caso podría pasar. Esto ocurre cuando el aire de la habitación es enfriado rápidamente. Después de funcionar durante un rato y baje la temperatura y la humedad dela habitación, laneblina desaparecerá.
Al encendero apagar el aparato se oye un crujido	● Esto puede suceder por la deformacióndel plástico dado a los cambios de temperatura. .

Solución de problemas

Causa	Posible solución
El aparato no se pone en marcha	¿El enchufe está bien puesto?¿Se ha abierto un interruptor de circuito?¿El interruptor principal está en OFF?¿El voltaje es demasiado alto o bajo?(Comprobar por un profesional)¿Se ha puesto lafunción TIMER ON?
La eficiencia en calefacción o refrigeración es muy baja	¿Se ha programado la temperatura adecuada?¿Se han obstruido las salidas o entradas de aire?¿El filtro estásucio?¿Están las puertas y ventanas abiertas?Se ha programado la velocidad delventilador adecuadamente?Hay alguna fuente de caloren la habitación?
El mando a distancia no funciona	¿Hay interferencia o frecuencias que podrían, ocasionalmente, no dejar operar el mando? De ser así, desenchufe el aparato y conéctelo de nuevo¿Esta el mando a la distancia correcta?¿Hay objetos entre el receptory el mando?¿Las pilas estádescargadas?Quizás está dañado el mando a distancia
Si existe un goteo de agua en la habitación	La humedad del aire es muy altaEl agua de la condensadora se ha salidoLa conexión entre la unida interior y el tubo de drenaje se ha aflojado
Si existe una fuga de agua en el exterior	Cuando la unidad funciona en Frío, el tubo de conexión puedet enercondensaciónCuando la unidad funciona en descarche el hielo derretido puede fluirCuando la unidad funciona en Calor, el agua adherida en el intercambiador de calor puede gotear
La unidad interior emite ruido	El sonido puede ser emitido por el interruptor del ventilador o del compresorCuando el descarche empieza o acaba, hace ruido, causado por el refrigerante fluyendo en dirección contraria.

Solución de problemas

Causa	Posible solución
No sale aire de la unidad interior	●La unidad dejará de dar aire cuando funcionando en Calor, la temperatura de intercambiador de calor es muy baja. (2 minutos).●En modo Calor cuando la temperatura exterior es muy baja o hay mucha humedad, se puede formar mucha escarcha en el intercambiador de calor, la cual la propia máquina descongelará automáticamente, entonces la unidad interior dejara de dar aire durante 3 a12 minutos.●En modo Deshumidificador, a veces el ventilador interior se para, para evitar que el agua condensada se evaporice de nuevo, restringiendo la temperatura.
Humedad en el aire saliente.	●Si la unidad esta funcionando bajo una humedad muy alta por largo tiempo, la humedad se condensará en la rejilla de salida y puede gotear.
[CZTC3]Casos en los que hay que desenchufar el aparato y contactar directamente con su instalador
