| Tipo de producto | Lámpara LED |
| Marca | Prilux |
| Modelo | 470971 |
| Dimensiones | 20 x 20 x 10 cm |
| Peso | 0.5 kg |
| Alimentación | 220-240 V, 50/60 Hz |
| Potencia | 10 W |
| Tipo de luz | LED integrado |
| Flujo luminoso | 800 lúmenes |
| Temperatura de color | 3000 K (blanco cálido) |
| Índice de reproducción cromática | 80 |
| Ángulo de apertura | 120° |
| Vida útil | 25 000 horas |
| Funciones principales | Encendido/apagado, luz fija |
| Entretien et nettoyage | Limpiar con un paño seco; no usar productos abrasivos |
| Seguridad | No sumergir en agua; apagar antes de limpiar |
| Pieces detachées et réparabilité | LED no reemplazable; no contiene piezas reparables por el usuario |
| Garantía | 2 años |
Preguntas frecuentes - 470971 Prilux
Preguntas de los usuarios sobre 470971 Prilux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones 470971 - Prilux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 470971 de la marca Prilux.
MANUAL DE USUARIO 470971 Prilux
POTENCIA/m IP UNIDAD DE CORTE DIMENSIONES LIMITACIÓN CONEXIÓN SERIE
| 4,8W | IP20 10cm 5.000 x 10mm Máx. 10m |
| 9,6W | IP20 7,1cm 5.000 x 10mm Máx. 10m |
| 14,4W | IP20 5cm 5.000 x 10mm Máx. 10m |
| 19,2W | IP20 2,5cm 5.000 x 10mm Máx. 5m |
| 24,5W | IP20 2cm 5.000 x 10mm Máx. 5m |
| 4,8W | IP65 10cm 5.000 x 10mm Máx. 10m |
| 9,6W | IP65 7,1cm 5.000 x 10mm Máx. 10m |
| 14,4W | IP65 5cm 5.000 x 10mm Máx. 10m |
4,8W/IP20
9,6W/IP20
14,4W/IP20
19,2W/IP20
24,5W/IP20
4,8W/IP65
9,6W/IP65
14,4W/IP65
AVISO
ANTES DE COMENZAR LA INSTALACIÓN DE ÉSTE PRODUCTO, POR FAVOR, LEA ATENTAMENTE LAS INSTRUCCIONES Y GUÁRDELAS EN UN SITIO SEGURO. LA INSTALACIÓN DEBE REALIZARLA PERSONAL CUALIFICADO.
LA INADECUADA MANIPULACIÓN DE LOS COMPONENTES O DE LA PROPIA LUMINARIA PODRÍA DAÑAR EL CORRECTO FUNCIONAMIENTO DE ESTE PRODUCTO, QUEDANDO ANULADA LA GARANTÍA DEL FABRICANTE.
ATENCIÓN!!!
RESPETAR LAS PRECAUCIONES DE MANIPULACIÓN DE LOS COMPONENTES SENSIBLES A DESCARGAS ELECTROSTÁTICAS (LED).
ADVERTENCIA
- Este producto está realizado con LED no reemplazables.
- Este producto es de clase III, la tensión de funcionamiento de las tiras de LED es a 24Vdc.
- Antes de instalar o manipular el producto desconecte la corriente.
- Si encuentra fisuras o el producto está dañado, por favor, sustitúyalo por uno nuevo.
- No toque el producto cuando éste se encuentra en funcionamiento con las manos mojadas.
- Tanto fuente de alimentación, como reguladores son de uso interior, por favor, instálelos en cajas estancas IP44 o superior si fuera necesario y proteja las conexiones realizadas de los mismos, presérvelos de la humedad y/o agua.
- Reserve un 20% de la potencia de la fuente de alimentación.
- No sobrepasar la limitación máxima de conexión de tiras en serie.
PRECAUCIÓN
CONDICIONES DE SEGURIDAD
- Para garantizar la vida y prevenir daños en el LED y el medio ambiente, se recomienda no forzar, tirar o doblar los cables mientras el producto está encendido.
- Se debe garantizar que cada fuente de alimentación se conecta a tierra.
- No doblar el producto un radio de 30 mm o inferior. Para evitar daño o rotura en la lámpara no rebaje la unidad de corte.
ALMACENAMIENTO
- Por favor, evitar cambios bruscos de temperatura, especialmente en ambientes con alta humedad donde pueda haber condensación.
ELECTRICIDAD ESTÁTICA
- La electricidad estática y los picos de tensión dañan la tira flexible SMD.
- Se recomienda la utilización de guantes antielectrostáticos para manipular la tira de LED.
- Todos los dispositivos, equipamiento y maquinaria debe estar debidamente conectado a tierra.
- Se recomienda tomar medidas contra sobretensiones y sobreintensidades al equipo de montaje la tira flexible SMD.
GENERACIÓN DE CALOR
- El diseño térmico del producto es de gran importancia. Por favor, considere el calor generado por la tira flexible SMD para el diseño del sistema.
- A mayor potencia de entrada deberá tener una mejor disipación térmica.
- Debe evitarse fuentes de calor intensas y se debe operar dentro de los valores máximos que se dan en las especificaciones.
- La corriente de trabajo debe decidirse después de considerar la temperatura ambiente máxima de la tira flexible SMD.

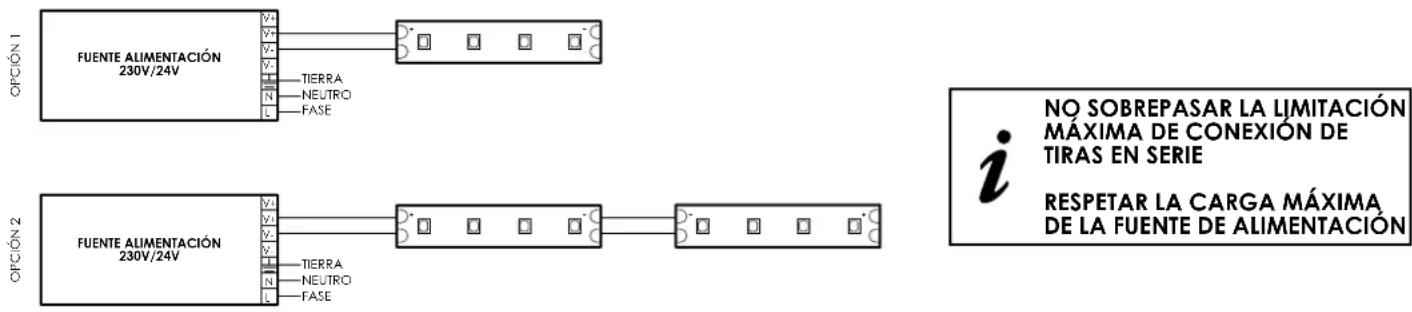

ESQUEMA OPCIONES MONTAJE EN SERIE IMAGINE IP20/IP65

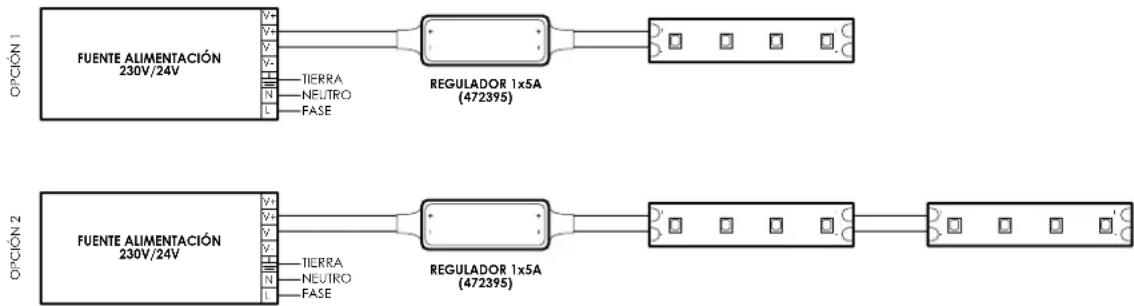

ESQUEMA OPCIONES MONTAJE EN SERIE CON REGULADOR (472395) IMAGINE IP20/IP65
NO SOBREPASAR LA LIMITACIÓN MÁXIMA DE CONEXIÓN DE TIRAS EN SERIE
RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN Y REGULADOR

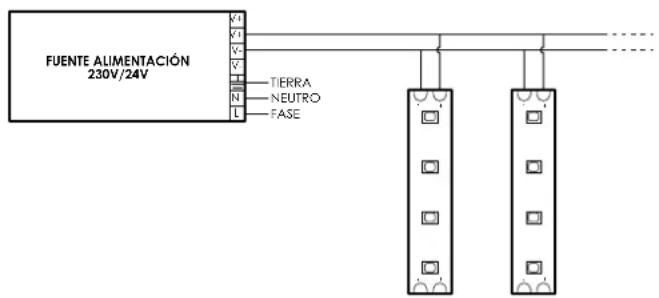

ESQUEMA OPCIONES MONTAJE EN PARALELO IMAGINE IP20/IP65
RESPETAR LA CARGA MÁXIMA DE LA FUENTE DE ALIMENTACIÓN

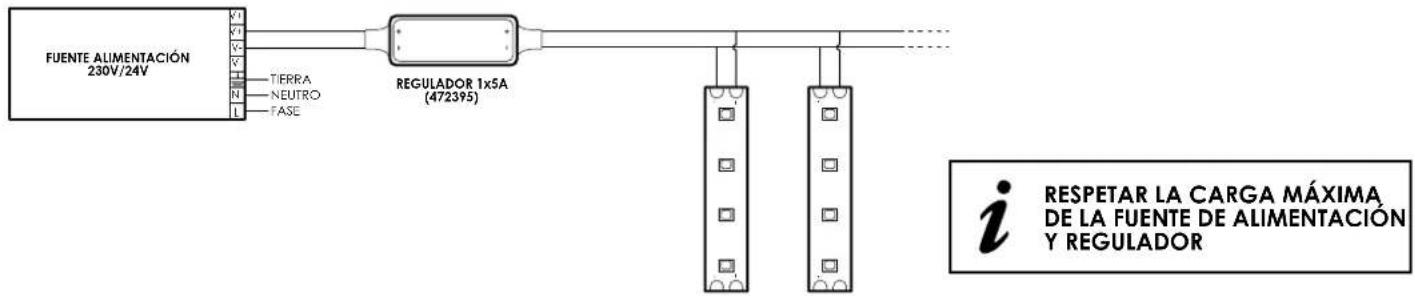

ESQUEMA OPCIONES MONTAJE EN PARALELO CON REGULADOR (472395) IMAGINE IP20/IP65

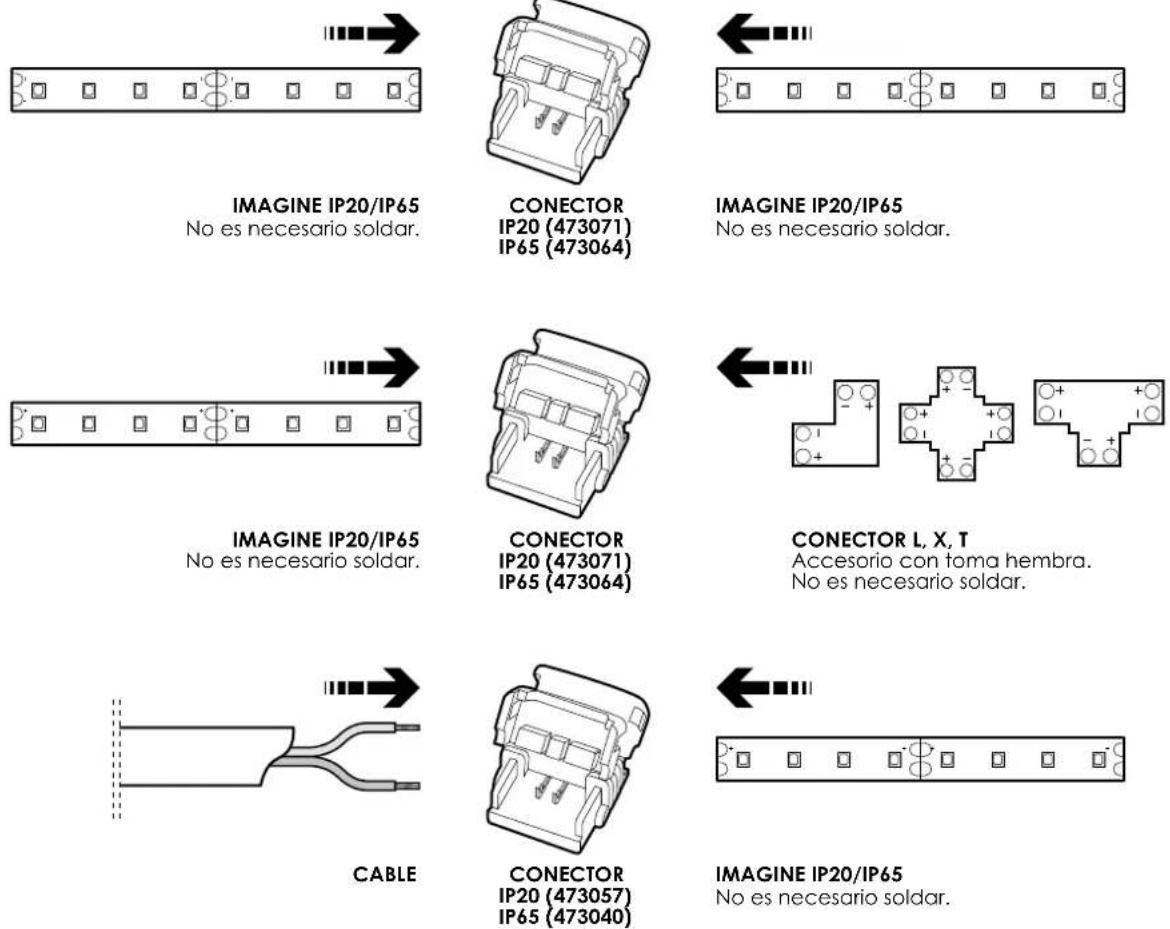

OPCIONES MONTAJE ACCESORIOS IMAGINE
prilux
GRUPO PRILUX ILUMINACIÓN S.L.U.
SEDE CENTRAL
45007, Toledo (España)
Tel.: 925 23 38 12
Fax: 925 23 38 80
DELEGACIÓN NORESTE
Carretera BV - 2249 Km 8
5009, B° Cerro de las Rosas,
Cordoba, (Argentina)
POWER/m IP CUT UNIT MEASURE SERIAL CONNECTION LIMITATION.
| 4,8W | IP20 10cm 5.000 x 10mm Max. 10m |
| 9,6W | IP20 7,1cm 5.000 x 10mm Max. 10m |
| 14,4W | IP20 5cm 5.000 x 10mm Max. 10m |
| 19,2W | IP20 2,5cm 5.000 x 10mm Max. 5m |
| 24,5W | IP20 2cm 5.000 x 10mm Max. 5m |
| 4,8W | IP65 10cm 5.000 x 10mm Max. 10m |
| 9,6W | IP65 7,1cm 5.000 x 10mm Max. 10m |
| 14,4W | IP65 5cm 5.000 x 10mm Max. 10m |
4,8W/IP20 9,6W/IP20 14,4W/IP20 19,2W/IP20 24,5W/IP20 4,8W/IP65 9,6W/IP65 14,4W/IP65
