UVW9484SPSS - Campana extractora Café - Manual de uso y guía de instrucciones gratis

Marque	Café
Modèle	UVW9484SPSS
Type de produit	Campana extractora
Largeur	48 po (121,9 cm)
Poids net	36 kg (80 lb) approximately
Alimentación eléctrica	120 V, 60 Hz, 15 A
Número de velocidades	4 (Baja, Media, Alta, Boost)
Tecnología QuietBoost	Sí (motor silencioso optimizado)
Conectividad Wi-Fi	Sí (vía aplicación SmartHQ)
Conectividad Chef Connect (Bluetooth)	Sí
Iluminación	LED con modo de luz nocturna
Material	Acero inoxidable
Tipo de filtros	Filtros de deflectores metálicos lavables en lavavajillas
Bandejas de recogida de grasa	Sí, lavables en lavavajillas
Filtro de carbón	Opcional (ref. UXCF91) para recirculación
Función de apagado diferido	Sí (15 minutos)
Función Boost	Sí (15 minutos)
Conducto de evacuación	Redondo 10 pulg (254 mm) recomendado
Instalación	De pared o bajo armario
Recirculación posible	Sí (kit opcional)
Garantía	Limitada 1 año

Preguntas frecuentes - UVW9484SPSS Café

¿Cómo limpiar los filtros de deflectores?

Los filtros de deflectores y las bandejas de recogida de grasa son compatibles con el lavavajillas. También puede dejarlos en remojo en agua caliente con jabón antes de enjuagarlos. No use limpiadores abrasivos.

¿Cómo conectar la campana al Wi-Fi?

Descargue la aplicación SmartHQ, cree una cuenta y siga las instrucciones. En la campana, mantenga presionado el botón Low (baja velocidad) durante 3 segundos para iniciar la conexión Wi-Fi. El indicador Wi-Fi parpadea. Una vez conectada, la aplicación lo guía.

¿Qué hacer si la campana no se enciende?

Primero verifique el disyuntor o el fusible de su casa. Asegúrese de que la campana esté correctamente enchufada y que la alimentación esté restablecida. Si el problema persiste, consulte el manual o llame al servicio postventa.

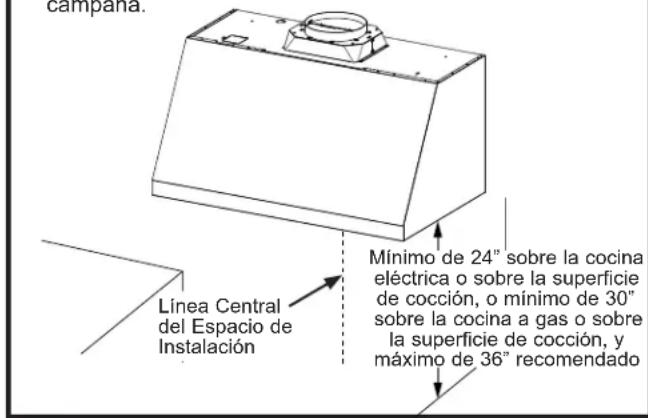

¿Cuál es la altura mínima de instalación sobre una estufa?

El mínimo es de 24 pulg (61 cm) sobre una estufa eléctrica y de 30 pulg (76,2 cm) sobre una estufa de gas. El máximo recomendado es de 36 pulg (91,4 cm).

¿Cómo activar el modo Boost?

Mantenga presionado el botón High (alta velocidad) durante 3 segundos. El indicador parpadea y la velocidad Boost funciona durante 15 minutos, luego vuelve automáticamente a la velocidad anterior.

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón (ref. UXCF91) es opcional para la recirculación. Retire los filtros metálicos, desenganche el filtro de carbón usado e inserte el nuevo asegurándolo. No lo limpie; reemplácelo cada 6 meses.

¿Cómo emparejar la campana con una estufa Chef Connect?

En la campana, mantenga presionado el botón Light (luz) durante 3 segundos. Los indicadores parpadean. En la estufa, inicie también el emparejamiento. Una vez exitoso, los indicadores parpadean 3 veces. La sincronización predeterminada de luces y ventilador está activada.

¿Cómo usar el apagado diferido?

Mantenga presionado el botón Power (encendido) durante 3 segundos. Los indicadores Low, Med, High parpadean en secuencia. El ventilador se apagará automáticamente después de 15 minutos.

¿La campana hace un ruido anormal, qué hacer?

Verifique que el conducto no esté obstruido y que la compuerta del registro se abra libremente. Asegúrese de que los filtros estén limpios y correctamente instalados. Si el ruido persiste, el conducto puede ser de tamaño inadecuado. Contacte a un profesional.

¿Cómo ajustar la luz en modo luz nocturna?

Presione el botón Light (luz) una vez para encender las luces, una segunda vez para activar el modo luz nocturna (luz tenue), y una tercera vez para apagar.

MANUAL DE USUARIO UVW9484SPSS Café

INFORMACIÓN DE SEGURIDAD .... 3

USO DE LA CAMPANA

Controles 5

Chef Connect 6

Conexión Wi-Fi 6

CUIDADO Y LIMPIEZA

Filtros 7

Superficies 8

Luces 8

INSTRUCCIONES

DE INSTALACIÓN....9

CONSEJOS PARA LA SOLUCIÓN DE

PROBLEMAS 25

GARANTÍA LIMITADA 26

ACCESORIOS 27

SOPORTE PARA

EL CONSUMIDOR....28

Escriba los números de modelo y de serie aquí:

N° de Modelo ____

N° de Serie ____

Los puede encontrar en una etiqueta en la pared interna de la campana.

MANUAL DEL PROPIETARIO Y INSTALACIÓN

UVW9304

UVW9364

UVW9484

GRACIAS POR HACER QUE GE APPLIANCES SEA PARTE DE SU HOGAR.

Ya sea que haya crecido usando GE Appliances, o que ésta es su primera vez, nos complace tenerlo en la familia.

Sentimos orgullo por el nivel de arte, innovación y diseño de cada uno de los electrodomésticos de GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico asegura que podamos entregarle información importante del producto y detalles de la garantía cuando los necesite.

Registre su electrodoméstico GE ahora a través de Internet. Sitios Web y números telefónicos útiles están disponibles en la sección de Soporte para el Consumidor de este Manual del Propietario. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado.

GE APPLIANCES

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

PARA REDUCIR EL RIESGO

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. Utilice esta unidad sólo de la manera concebida por el fabricante. Si tiene alguna pregunta, comuníquese con el fabricante.
B. Antes de realizar reparaciones o limpiar la unidad, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.
C. No utilice esta unidad con ningún dispositivo de control de velocidad de estado sólido.
D. Esta unidad debe estar conectada a tierra.
E. No utilice piezas de repuesto que no hayan sido recomendadas por el fabricante (por ejemplo, piezas fabricadas en casa con una impresora 3D).
F. Las personas que no sean física o mentalmente capaces (incluidos los niños), o que carezcan de experiencia y conocimientos, no deben utilizar este dispositivo a menos que estén supervisadas o reciban instrucciones sobre su uso por parte de alguien responsable de su seguridad.
G. Se debe supervisar a los niños para asegurarse de que no traten este dispositivo como un juguete.
H. No realice flambé debajo de la campana extractora.

PRECAUCIÓN

SÓLO PARA USO DE

VENTILACIÓN GENERAL. NO LO UTILICE PARA ELIMINAR MATERIALES Y VAPORES PELIGROSOS O EXPLOSIVOS.

PRECAUCIÓN

LAS LUCES Y OTRAS PIEZAS

ACCESIBLES PUEDEN CALENTARSE DURANTE EL USO. DEJE QUE SE ENFRÍEN ANTES DE TOCARLAS.

ADVERTENCIA

A FIN DE REDUCIR EL RIESGO

DE INCENDIO DE GRASA SOBRE LA SUPERFICIE DE UNA COCINA:

A. Nunca descuide las unidades cuando se encuentren a altas temperaturas. Los hervores excesivos causan vapores y derrames de grasa que se pueden encender. Caliente los aceites de forma lenta en las posiciones baja o media.
B. Siempre ENCIENDA la campana al cocinar con fuego alto o al flambar comidas (tales como: Crepes Suzette, Cerezas Jubileo, Filetes Flambeados con Granos de Pimienta).
C. Limpie las ventilaciones de forma frecuente. No se debe permitir la acumulación de grasa en el ventilador o el filtro.
D. Use cacerolas de tamaño apropiado. Siempre utilice utensilios adecuados al tamaño del elemento sobre la superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE

LESIONES A PERSONAS EN CASO DE UN INCENDIO DE GRASA SOBRE UNA ESTUFA, CUMPLA CON LOS SIGUIENTES PUNTOS*:

A. APAGUE LAS LLAMAS con una tapa que ajuste bien, una plancha para galletas o una bandeja de metal, y luego apague el quemador. TENGA MUCHO CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, SALGA DE LA VIVIENDA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
B. NUNCA LEVANTE UNA SARTÉN EN LLAMAS—Usted puede quemarse.
C. NO UTILICE AGUA, incluyendo repasadores o toallas húmedos—se provocará una violenta explosión de vapor.
D. Utilice un extintor SÓLO si:
1. Usted sabe que cuenta con un extintor Clase ABC y ya sabe cómo utilizarlo.
2. El incendio es pequeño y se contuvo en el área donde comenzó.
3. Se está llamando al departamento de bomberos.
4. Usted puede combatir el incendio con su espalda dirigida hacia una salida.

* Basado en "Kitchen Fire Safety" publicado por NFPA.

LEA Y GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

Cómo Retirar la Película Protectora de Envío y la Cinta de Embalaje

Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. No utilice ningún producto filoso para retirar la película. Retire toda la película antes de usar el electrodoméstico por primera vez.

Para asegurar que no haya daños sobre el acabado del producto, la forma más segura de retirar el adhesivo de la cinta de embalaje en electrodomésticos nuevos es aplicando un detergente líquido hogareño para lavar platos. Aplique con una tela suave y deje que se seque.

NOTA: El adhesivo deberá ser eliminado de todas las partes. No se puede retirar si se hornea con éste dentro.

FORMA ADECUADA DE DESCARTAR SU ELECTRODOMÉSTICO

Descarte o recicle su electrodoméstico de acuerdo con las Regulaciones Federales y Locales. Comuníquese con las autoridades locales para descartar o reciclar su electrodoméstico de forma ambientalmente segura.

1. Panel de Control de la Campana Extractora:

El panel de control está ubicado debajo del extremo frontal de la base. La posición y función de cada botón del control figura a continuación. .

2. Ventilador Encendido/ Apagado: Interruptor de

apagado del ventilador. El ventilador puede ser usado presionando cualquiera de los botones de configuración del ventilador. Mantenga presionado el botón Power durante 3 segundos para activar la función Delay Off (Retraso Apagado), el cual apaga de forma automática el ventilador durante 15 minutos. Los botones LED Low (Baja), Med (Media) y High (Alta) girarán parpadeando para indicar que la función Delay Off (Retraso Apagado) está activada.

3. Fan Settings (Configuración del Ventilador):

Control de velocidad del ventilador. Velocidad del ventilador es provista por la Tecnología QuietBoost™. Esta tecnología única fue diseñada para minimizar el ruido de la ventilación y mejorar la eficiencia del motor para una cocina tranquila y libre de olores. Presione el botón Low (Baja) para acceder a una velocidad BAJA, Med (Media) para una velocidad MEDIA, y High (Alta) para una velocidad ALTA. Mantenga presionado el botón High (Alta) durante 3 segundos para activar la velocidad con la función BOOST (Aumentada), la cual funcionará durante 15 minutos. El botón LED High (Alta) parpadeará entre encendido/ apagado para indicar que la función Boost (Aumentada) fue activado.

4. Light (Luz): Interruptor de la Luz Apagada/ Encendida/ Nocturna de las luces LED. Presione el botón Light (Luz) para encender las luces, nuevamente para ajustar las luces en la configuración de luz nocturna y nuevamente para apagar las luces.

5. Chef Connect: Ésta es una función de emparejamiento de Bluetooth® para uso con otros productos compatibles con Chef Connect en una superficie de cocción o una cocina. Una vez emparejado el dispositivo, las configuraciones de sincronización por omisión serán desactivadas al recibir un comando desde la cocina o la superficie de cocción. Para cambiar la configuración de sincronización por omisión, consulte la sección de Chef Connect.

Para emparejar dispositivos, mantenga presionado el botón Light durante 3 segundos. Para volver a apagarlo, mantenga presionado el botón durante otros 3 segundos. Para más detalles, consulte la sección de Chef Connect.

6. Sensor IR: Receptor del Control Remoto cuando es usado con el kit del control remoto.

7. Wi-Fi : Mantenga presionado el botón Low (Bajo) durante 3 segundos para iniciar la conexión Wi-Fi. La luz del indicador de Wi-Fi se enciende cuando se encuentra conectada; para más detalles, consulte la sección Wi-Fi Connect.

Chef Connect

Conexión de Bluetooth® al Funcionamiento de Chef Connect

Para emparejar con otro dispositivo:

A fin de iniciar el proceso de emparejamiento, mantenga presionado el botón Light durante 3 segundos. La luz de fondo de todos los íconos se iluminará hasta que la campana esté emparejada con la cocina u otro dispositivo. Si el emparejamiento es exitoso, las luces de fondo de los bobones parpadearán de forma simultánea tres veces. La campana se iluminará y se activará la configuración de sincronización por omisión del ventilador.

Se desactivará luego de 2 minutos si el emparejamiento no es completado. Luego de esto, la secuencia de emparejamiento deberá ser reiniciada.

Para cancelar el emparejamiento:

Para cancelar el emparejamiento, mantenga presionado el botón Light durante 3 segundos y luego apague la campana.

Configuraciones de Sincronización por Omisión:

La configuración por omisión de fábrica de la luz será la más brillante.

La configuración de fábrica por omisión para la sincronización del ventilador estará en OFF (Apagada).

El usuario podrá modificar las Configuraciones de Sincronización por Omisión manteniendo presionado el botón Med durante 3 segundos. Esto permitirá ingresar a Default Settings Mode (Modo de Configuraciones por Omisión). Una vez en este modo, las luces de fondo de todos los botones parpadearán encendiéndose y apagándose de forma indefinida, y el ventilador y la luz pasarán a la Configuración de Sincronización por Omisión actual, de modo que el usuario sepa cuál es el valor por omisión actual. En este momento, configure la luz y el ventilador en los niveles por omisión deseados. Una vez que el usuario se encuentre satisfecho con la selección, mantenga presionado el botón Power durante 3 segundos. Esto hará que se abandone este modo. En este momento, las luces de fondo dejarán de parpadear y el estado del ventilador y de la luz volverán a cambiar a su estado anterior, antes de entrar en Default Settings Mode (Modo de Configuraciones por Omisión).

Conexión Wi-Fi

Conexión de la Campana con Wi-Fi Activado

La campana fue diseñada para brindarle una comunicación recíproca entre el electrodoméstico y el dispositivo inteligente. Al usar la aplicación móvil SmartHQTM, usted podrá controlar funciones de la campana tales como la programación de la velocidad del extractor, intensidad de la luz, y luz nocturna a través de su teléfono inteligente o tablet*.

Para una mejor experiencia, antes de comenzar:

- Descargue la aplicación SmartHQ ^M y regístrese o cree una cuenta. NOTA: Los nuevos usuarios deberán verificar su dirección de correo electrónico para completar el proceso de registro.

- Tenga disponible la contraseña de red de su Wi-Fi hogareño. Para conectar la campana al Wi-Fi, mantenga presionado el botón Low durante 3 segundos. La luz indicadora de Wi-Fi comenzará a parpadear. Una vez conectada la campana, active la aplicación SmartHQ™ y presione sobre la campana para comenzar a explorar. Si se indica, realice todas las actualizaciones de software para asegurarse de que la campana cuente con las funciones más recientes. Ante cualquier inconveniente con el proceso de conexión, por favor comuníquese al 800.220.6899 y solicite asistencia en relación a la conectividad inalámbrica.

* Se requiere el uso de dispositivos y de una red Wi-Fi hogareña que sean compatibles con Apple o Android.

Filtros

Asegúrese de que el disyuntor esté apagado y que todas las superficies estén frías antes de limpiar o de realizar el servicio técnico de cualquier pieza de la campana de ventilación.

Los filtros del deflector y las bandejas de goteo son de uso seguro en lavavajillas y deberán ser limpiados cada mes, dependiendo del uso de la campana.

Bandeja de Goteo de Grasa

Para instalar:

Inserte la parte superior del deflector (lado sin perilla) sobre el riel detrás del panel de control. Deslice las mismas sobre la izquierda o derecha hasta que todas las bandejas estén posicionadas sobre sus espacios una al lado de la otra.

Para quitar:

Con cuidado, use el borde de la bandeja de grasa para levantar la bandeja hacia arriba y afuera. La bandeja estará libre del espacio designado en la campana.

Para limpiar:

Coloque la bandeja de goteo en agua caliente con jabón y enjuague la misma con agua limpia o lávela en el lavavajillas. No use limpiadores abrasivos.

NOTA: Cierta descoloración de la bandeja de goteo de grasa podrá producirse en el lavavajillas.

Reemplazo de la Bandeja de Goteo

Filtro de Grasa con Deflector

Los deflectores hacen circular la grasa liberada por las comidas en la superficie de cocción sobre las bandejas de goteo. Los deflectores también evitan que las llamas de las comidas en la superficie de cocción dañen el interior de la campana.

Los deflectores SIEMPRE deberán ser colocados cuando la campana se encuentre en uso.

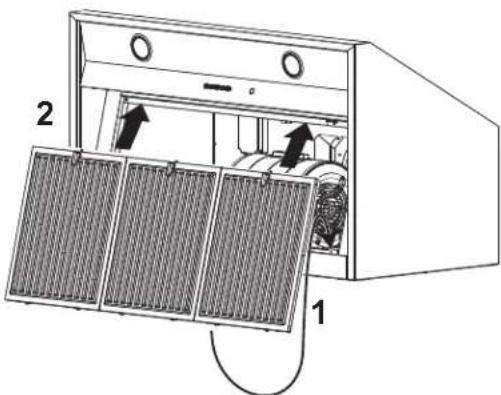

Para instalar:

1. Coloque las dos lengüetas en el borde del filtro en las ranuras de ubicación en el lado izquierdo o derecho de la abertura de la campana.
2. Empuje el filtro hacia arriba, abra el seguro del filtro y encájelo en su lugar en la campana.

Para quitar:

Sujete el seguro del filtro y gírelo para abrirlo y liberar. Tire del filtro hacia abajo y hacia afuera.

Es importante que los deflectores sean colocados correctamente para conducir la grasa hasta las bandejas de goteo y evitar la acumulación de grasa en los deflectores.

Para limpiar:

Coloque el filtro en agua caliente con jabón y enjuague el mismo con agua limpia o lávelo en el lavavajillas. No use limpiadores abrasivos.

NOTA: Cierta descoloración del filtro podrá producirse en el lavavajillas.

Para limpiar áreas de difícil acceso en el filtro, use un cepillo suave.

Reemplazo de deflectores

Filtros (Cont.)

Filtro de carbón (para la instalación con recirculación en modelos selectos únicamente)

NOTA: NO enjuague o coloque el filtro de carbón en el lavavajillas automático.

El filtro de carbón NO está incluido con la unidad. Solicite el filtro de carbón UXCF91. El filtro de carbón no puede ser limpiado. Debe ser reemplazado. Se recomienda que el filtro de carbón sea reemplazado cada entre 6 meses, o si se encuentra notoriamente sucio o descolorido.

A fin de reducir el riesgo de incendios y descargas, al usar el modo de recirculación utilice sólo el filtro de carbón UXCF91.

Para consultar sobre la compra de filtros de carbón de repuesto o para encontrar la ubicación del distribuidor más cercano a su domicilio, llame a nuestro número gratuito:

Centro nacional de piezas 800.626.2002

Para instalar

1. Retire los filtros de grasa. Consulte la sección de Filtros.

2. Instale los montajes del filtro de carbón sobre cada lado del motor, usando tres tornillos por lado.

3. Inserte la lengüeta que se encuentra en el filtro de carbón dentro de la ranura triangular del montaje.

4. Enganche el filtro de carbón hasta que quede bloqueado.
5. Repita esto con el segundo filtro del otro lado del motor.
6. Vuelva a adherir los filtros metálicos. Consulte la sección de Filtros.

Para retirar

1. Retire los filtros de grasa – Consulte la sección de Filtros
2. Desenganche el filtro de carbón presionando el sujetador para liberarlo.
3. Con cuidado retire el filtro de carbón de la lengüeta. Montaje del Filtro de Carbón

Superficies de acero inoxidable (en algunos modelos)

No utilice almohadillas de acero porque rayan la superficie.

Para limpiar la superficie de acero inoxidable, utilice agua tibia jabonosa o un limpiador o lustrador de acero inoxidable. Siempre limpie la superficie en dirección de la veta. Siga las instrucciones del producto para limpiar la superficie de acero inoxidable. Los limpiadores con ácido oxálico tales como Bar

Keepers Friend Soft Cleanser™

eliminarán el óxido sobre la superficie, deslustres y pequeñas manchas. Para recibir un cupón para una muestra de Bar Keepers Friend Soft Cleanser™, ingrese al siguiente link o escanee el Código QR.

barkeepersfriend.com/ge

Use sólo un limpiador líquido libre de material abrasivo y frote en la dirección de las líneas del cepillo con una esponja suave y húmeda.

Para consultar sobre la compra de limpiadores o lustradores de aparatos de acero inoxidable, o para encontrar la ubicación del distribuidor más cercano, visite geappliances.com/parts.

Lámparas

Para cambiar las lámparas LED, programe una cita con el servicio técnico. Para acceder a un listado de sitios Web e información de contacto, consulte la página de Soporte al Consumidor.

Ante cualquier duda, visite nuestro sitio Web en: GEAppliances.com o comuníquese al 833-4BODEWELL (833-426-3393).

ANTES DE COMENZAR

Lea estas instrucciones por completo y con detenimiento.

• IMPORTANTE – Guarde estas instrucciones para el uso de inspectores locales.

• IMPORTANTE – Cumpla con todos los códigos y ordenanzas vigentes.
  ■ Nota al instalador – Asegúrese de dejar estas instrucciones con el Consumidor.
  ■ Nota al consumidor – Conserve estas instrucciones para referencia futura.

• Nivel de capacidad – La instalación de esta campana de ventilación requiere capacidades mecánicas y eléctricas básicas..

• Tiempo de finalización – Aproximadamente de 1 a 3 horas.
  ■ El instalador tiene la responsabilidad de efectuar una instalación adecuada.
  ■ La Garantía no cubre las fallas del producto debido a una instalación incorrecta.

ADVERTENCIA

PARA REDUCIR EL RIESGO

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

■ El trabajo de instalación y el cableado eléctrico deben ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.
Es necesario contar con suficiente cantidad de aire para una combustión y salida de gases adecuadas a través del conducto (chimenea) del equipo de consumo de combustible, a fin de evitar ráfagas de aire. Siga las pautas del fabricante del equipo de calefacción y los estándares de seguridad, tales como aquellos publicados por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Estadounidense para la Calefacción (American Society for Heating), los Ingenieros de Refrigeración y Acondicionadores de Aire (Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

■ Al cortar o perforar una pared o un cielorraso, no dañe el cableado eléctrico y de otros servicios ocultos.

■ Los ventiladores con conducto siempre deben contar con ventilación hacia el exterior.
■ Los ventiladores con conducto siempre deben contar con ventilación hacia el exterior.
■ Los códigos locales varían. La instalación de las conexiones eléctricas y la puesta a tierra debe cumplir con los códigos aplicables. En ausencia de códigos locales, la campana debe instalarse de acuerdo con el National Electrical Code ANSI/NFPA 70-1990 o la edición más reciente.

ADVERTENCIA

A FIN DE REDUCIR EL RIESGO

DE INCENDIOS, USE SÓLO CONDUCTOS DE METAL.

PRECAUCIÓN

Para reducir el riesgo de

incendio y para evacuar el aire correctamente, asegúrese de canalizar el aire hacia el exterior; no ventile el aire de escape hacia espacios dentro de paredes o techos ni hacia áticos, espacios de acceso o garajes. La canalización utilizada para esta campana extractora debe ser independiente de otros sistemas de extracción.

KIT DE CABLE DE ALIMENTACIÓN OPCIONAL JXHC1

Utilice únicamente con kits de conexión por cable para campanas extractoras que hayan sido evaluados y considerados aceptables para su uso con este modelo de campana extractora. Un kit de cable de alimentación opcional, modelo JXHC1, está disponible a un costo adicional con su proveedor de GE Appliances para la instalación utilizando un tomacorriente de pared estándar de 3 clavijas con conexión a tierra. Siga las instrucciones de instalación incluidas con el cable de alimentación para la campana extractora.

▲PRECAUCIÓN

Debido al peso y tamaño de estas campanas de ventilación y para reducir el riesgo de lesiones

personales o daños al producto, SE NECESITAN DOS PERSONAS PARA REALIZAR UNA INSTALACIÓN CORRECTA.

Modelos de 30"
Requiere una abertura de 30".

Modelos de 36"
Requiere una abertura de 36".

Modelos de 48"
Requiere una abertura de 48".

Preparación para la instalación

HERRAMIENTAS Y MATERIALES REQUERIDOS (NO SUMINISTRADOS)

Lápiz y cinta métrica

Gafas de seguridad

Nivel

Destornillador Phillips con un vástago de por lo menos 6".

Taladro eléctrico con brocas Phillips n° 2 y de 1/8" y 5/16"

Alicate pelacables

Tapones de alambre aprobados por UL

Cinta aislante de aluminio

Conducto de 8" para modelos de 30" y 36" Conducto cilíndrico de 10" para modelos de 48"

Amortiguador de refuerzo para caja de empalmes, separador de 1" de diámetro

Guantes

QUITE EL ENVOLTORIO

PRECAUCIÓN

Se guantes para protegerse de

los bordes afilados.

■ Retire el cuerpo de la campana.
■ Quite la bolsa de piezas, el paquete de instrucciones y otras piezas en cajas.
■ Quite y descarte adecuadamente el envoltorio plástico de protección y otros materiales de empaque.
■ Tenga en cuenta las opciones de reciclaje del material de embalaje de su electrodoméstico.

PLAN DE INSTALACIÓN

ADVERTENCIA

A fin de reducir riesgos de

incendios y para que el aire salga de forma apropiada, asegúrese de que el aire sea conducido hacia fuera. No ventile el aire de la salida hacia espacios dentro de paredes o cielorrasos o áticos, espacios muy bajos o garajes.

PIEZAS PROVISTAS PARA LA INSTALACIÓN

■ 1 Paquete de Herramientas
■ 1 Paquete Escrito
■ 1 Plantilla de Instalación

PIEZAS NECESARIAS PARA LA INSTALACIÓN

■ 1 Amortiguador de Refuerzo
■ Una Tapa de Pared o Techo (para instalación con ventilación únicamente)
■ Toda la Tubería Metálica

ADVERTENCIA

! RIESGO DE LESIONES PERSONALES

Debido al peso y tamaño de la base de la campana extractora. Es recomendable que la campana extractora sea instalada por 2 personas. Si la campana no es elevada de forma correcta, se podrán producir daños sobre el producto o lesiones personales.

NOTA: Antes de realizar cualquier corte o agujero para la instalación, determine qué método de ventilación será usado y con cuidado calcule todas las medidas.

Preparación para la instalación

PIEZAS PROVISTAS:

Ubique las piezas embaladas con la campana.

Regulador Superior

Motor (2 con el modelo de 48")

Cuerpo de la Campana

Bandeja de Goteo de Grasa

2 Filtros de Deflector (3 con los modelos de 36")

Barra de Instalación de Madera

PAQUETE DE MATERIALES

Ubique y controle los contenidos.

A

B

(Cant.: 4) Tornillos PZ de 2.9mm x 6mm. Usados para adherir el regulador

(Cant.: 4) Tornillos de 8 x 1-3/4 AB. Usados para montar la barra de instalación. Use una broca de 1/8" para el agujero piloto.

D

(Cant.: 4 u 8) Tornillos M4. Usados para montar el motor

C

(Cant.: 2) Anclajes para pared de yeso de 3/16" con tornillos. Usados para los agujeros de los tornillos de montaje inferiores. Use una broca de 5/16" para el agujero pilotoe.

REQUISITOS SOBRE LA TAPA DEL CONDUCTO

Los kits para la tapa del conducto se deberán adquirir aparte. Le recomendamos que la campana de ventilación y la tapa del conducto (de ser usadas) estén en sus posiciones antes del enmarcado final y el acabado de pared. Esto ayudará a ubicar los montantes, el conducto y el cableado eléctrico de forma precisa.

• El accesorio de la tapa del conducto viene con una tapa de conducto inferior o superior y con el equipamiento para la instalación.
• Las herramientas de instalación incluyen soportes de montaje para asegurar las tapas del conducto a la pared.
• Para las instalaciones con ventilación, los agujeros de recirculación podrán quedar ocultos instalando la tapa del conducto superior boca abajo.
• Para instalaciones en cielorrasos de hasta 8' 4", use el kit de la Tapa del Conducto para Cielorraso CX8DC9SPSS de 8'.
• Para instalaciones en cielorrasos de hasta 11' 4", use el kit de la Tapa del Conducto para Cielorrasos Altos CX10DC9SPSS de 10'. Este kit sólo se adapta al modo de instalación con ventilación.
• Para instalaciones en cielorrasos más altos de hasta 13'2", use el kit de la Tapa del Conducto para Cielorrasos Altos CX10DC9SPSS de 12'.

DIMENSIONES DE LA INSTALACIÓN

Las tapas de los conductos de las campanas pueden ser ajustadas en diferentes alturas de cielorrasos, dependiendo de la distancia entre la parte inferior de la campana y la superficie de cocción (distancia X). Consulte la Tabla de Alturas de Instalación en la siguiente página.

Preparación para la instalación

TABLA DE ALTURAS DE INSTALACIÓN

	CX8DC9SPSS			CX10DC9SPSS					CX12DC9SPSS
	Tapa del Conducto del Cielorraso de hasta 8 pies			Cubierta de conducto de techo alto de hasta 10 pies					Cubierta de conducto de techo alto de hasta 12 pies
				Instalación sobre Cocina a Gas		Instalación sobre Cocina Eléctrica			Instalación sobre Cocina a Gas		Instalación sobre Cocina Eléctrica
	Instalación sobre Cocina a Gas	Instalación sobre Cocina Eléctrica	Altura del Cielorra-so (pies/pulg.)	Altura de Instalación con Recir-culación	Altura de Instala-ción con Ventilación (agujeros de recir-culación ocultos)	Altura de Instalación con Recir-culación	Altura de Instalación con Ventilación (agujeros de recir-culación ocultos)	Altura del Cielorra-so (pies/pulg.)	Altura de Instalación con Recir-culación	Altura de Instalación con Ventilación (agujeros de recir-culación ocultos)	Altura de Instalación con Recir-culación	Altura
Altura del Cielorraso (pies/pulg.)	Altura de Instalación con Ventilación	Altura de Instalación con Ventilación						9' 1"	-25	-24-26	-25 24-27	-26 24-28
7' 0"		24	8' 2"	24			24	9' 2"
7' 1"		24-25	8' 3"				25	9' 3" 24
7' 2"		24-26	8' 4"				26	9' 4" 24
7' 3"		25-27	8' 5"				27	9' 5" 24
7' 4"		26-28	8' 6"				28	9' 6" 24
7' 5"		27-29	8' 7"				29	9' 7" 24
7' 6"		28-30	8' 8"			24	24, 30	9' 8" 24
7' 7"		29-31	8' 9"			24-25 24	25, 31	9' 9" 24
7' 8"	30	30-32	8' 10" 30		26 24-26, 32			9' 10" 24	-29 24-31
7' 9"	30-31	31-33	8' 11"		30-31	24-27 24	-27, 33
7' 10"	30-32	32-34	9'		30-32	24-28 24	-28, 34	9' 11" 30	24-30 24-32
7' 11"	31-33	33-35	9' 1"		30-33	24-29 24	-29, 35	10' 0" 30	-31 24-31 24-33
8' 0"	32-34	34-36	9' 2"		30-34	24-30 24	-30, 36	10' 1" 30	30-32 24-32	24-34
8' 1"	33-35	35-36	9' 3"		30-35	24-31	24-31	10' 2" 30	-31 30-33 24-33	24-35
8' 2"	34-36	36	9' 4"	30	30-36	24-32	24-32	10' 3" 30	-32 30-34 24-34			24-36
8' 3"	35-36		9' 5"	30-31		24-33	24-33	10' 4" 30	-33 30-35 24-35
8' 4"	36		9' 6"	30-32		24-34	24-34	10' 5" 30	-34	30-36
			9' 7"	30-33		24-35	24-35	10' 6" 30	-35
			9' 8"	30-34		24-36	24-36	10' 7"	30-36
			9' 9"	30-35				10' 8"
			9' 10"	30-36		24-36	24-36	10' 9"
			9' 11"				25-36	10' 10"
			10'				26-36	10' 11"
			10' 1"				27-36	11'
			10' 2"				28-36	11' 1"
			10' 3"			25-36	29-36	11' 2"
			10' 4"			26-36	30-36	11' 3"
			10' 5"			27-36	31-36	11' 4"
			10' 6"			28-36	32-36	11' 5"
			10' 7"		31-36	29-36	33-36	11' 6"
			10' 8"		32-36	30-36	34-36	11' 7"
			10' 9"		33-36	31-36	35-36	11' 8"
			10' 10"		34-36	32-36	36	11' 9"				25-36
			10' 11"	31-36 35	36 33	36		11' 10"				26-36
			11'	32-36 36	34-36			11' 11"				27-36
			11' 1"	33-36		35-36		12'				28-36
			11' 2"	34-36		36		12' 1" 25	-36 29-36
			11' 3"	35-36				12' 2" 26	-36 30-36
			11' 4"	36				12' 3" 27	-36 31-36
								12' 4" 28	-36 32-36
								12' 5" 31	-36 29-36 33-36
								12' 6" 32	-36 30-36 34-36
								12' 7" 33	-36 31-36 35-36
								12' 8" 34	-36 32-36 36
								12' 9" 31	-36 35-36 38-36
								12' 10"	-32-36 36	34-36
								12' 11"	33-36		35-36
								13	34-36		36
								13' 1" 35	-36
								13' 2" 36

PLANIFICACIÓN PREVIA

Planificación para la Instalación con Conducto

■ Esta campana está diseñada para ventilarse desde la parte superior de la campana. Utilice codos suministrados localmente para ventilar a través del techo o a través de la pared trasera. Utilice un conducto redondo de 8" para los modelos de 30" y 36" y un conducto redondo de 10" para los modelos de 48".
■ Use un conducto metálico únicamente.
■ Planifique el recorrido de la salida de ventilación hacia el exterior. A fin de maximizar el rendimiento de la ventilación del sistema de ventilación:

1. Minimice la longitud del conducto y el número de transiciones y codos.
2. Mantenga un tamaño de conducto constante.
3. Selle todas las juntas con cinta para conductos a fin de evitar pérdidas.

NOTA: No se recomienda una ventilación flexible. La ventilación flexible crea una presión trasera y turbulencia del aire que reduce el rendimiento significativamente.

■ Longitud máxima equivalente del conducto para 100 CFM: 150 pies para campanas de ventilación.
■ Se recomienda la instalación de un tapón de pared o de techo con compuerta en la abertura exterior. Siga los códigos y ordenanzas locales. Solicite con anticipación el tapón de pared o de techo, así como cualquier pieza de transición y la longitud de conducto necesaria.
- Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Se podrá adquirir localmente un kit de reposición de aire universal con conducto circular de 8" o 10".

El sistema de ventilación podrá finalizar a través del cielorraso.

SUMINISTRO DE ENERGÍA

IMPORTANTE – (Tenga a bien leer cuidadosamente)

ADVERTENCIA

PARA SEGURIDAD PERSONAL, ESTE APARATO DEBE CONECTARSE A TIERRA DE MANERA ADECUADA.

Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación.

No utilice un cable de extensión o un enchufe adaptador con este artefacto. Siga los Códigos Eléctricos Nacionales o códigos y ordenanzas locales vigentes.

Suministro eléctrico

Estas campanas de ventilación deberán ser alimentadas con 120V, 60Hz, y estar conectadas a un circuito de empalmes individual correctamente conectado a tierra, y estar protegidas por un fusible de retardo o disyuntor de 15 o 20 amp.

■ El cableado debe ser de 2 hilos con conexión a tierra.
■ Si el suministro eléctrico no cumple con los requisitos anteriores, llame a un electricista con licencia antes de continuar.
- Dirija el cableado doméstico lo más cerca posible a la ubicación de la instalación, en el cielorraso o pared trasera.
■ Conecte el cableado al cableado doméstico en cumplimiento con los códigos locales.

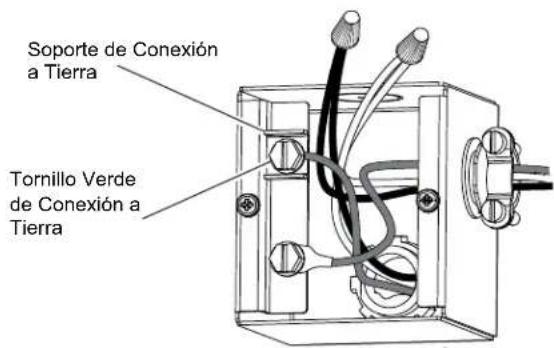

Instrucciones de conexión a tierra

El conductor a tierra debe conectarse a un metal con conexión a tierra, un sistema de cableado permanente o una terminal o conductor de conexión a tierra del equipamiento en la campana.

ADVERTENCIA

Una conexión inadecuada del

conductor de conexión a tierra del equipamiento puede provocar un riesgo de descarga eléctrica. Consulte a un electricista calificado o representante de servicio técnico si tiene dudas sobre la correcta conexión a tierra del artefacto.

Preparación para la instalación

NUEVA CONSTRUCCIÓN, PLANIFICACIÓN PREVIA O REMODELACIÓN

NOTA: Para acceder a las instrucciones existentes, vaya a la siguiente sección.

PARA LA VENTILACIÓN SUPERIOR

Para una instalación con conducto a través de la parte superior, el agujero de 8" de diámetro (para los modelos de 30" o 36") o el agujero de 10" de diámetro (para el modelo de 48") para el conducto del cielorraso deberán estar centrados a una distancia de 6 ½" de la pared trasera terminada en el espacio de instalación.

DETERMINE LAS UBICACIONES DE LA CAMPANA, EL CONDUCTO Y EL CABLEADO

• Esta campana se podrá instalar sobre la pared o debajo del sofito o gabinete.
• Para instalar la campana en el sofito o gabinete, consulte en la página 19 sobre un método de montaje alternativo.
• Mida la distancia deseada desde la parte inferior de la campana hasta la superficie de cocción, con un mínimo de 24" sobre una cocina eléctrica o un mínimo de 30" sobre una cocina a gas y un máximo recomendado de 36".
• Use un nivel para dibujar una línea horizontal, indicando la parte inferior de la campana.
• Mida 14-7/8" desde la línea horizontal que indica la parte inferior de la campana. Dibuje otra línea horizontal para indicar la parte inferior de la barra de instalación.
• Use un nivel para dibujar la ubicación de la línea central de la superficie de cocción o de la cocina.

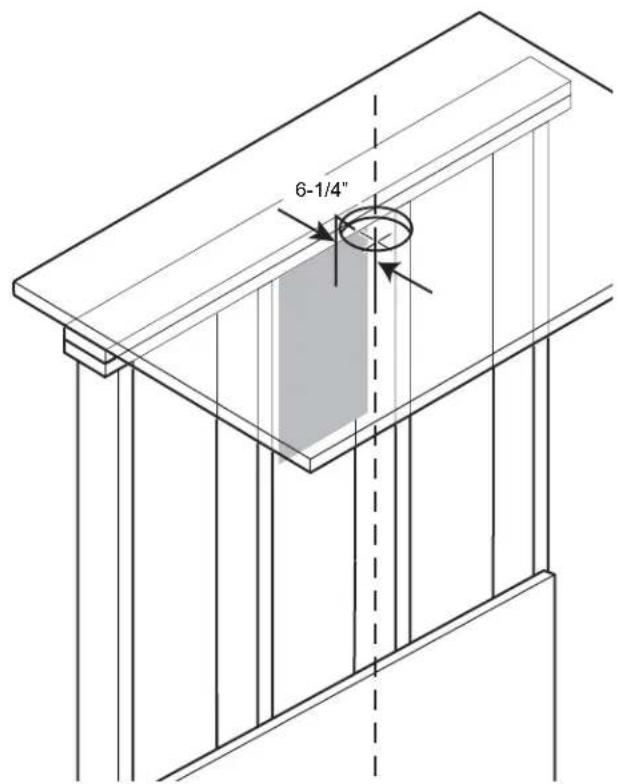

Para un Conducto en Cielorraso:

• Si ventilará a través del cielorraso, extienda la línea central hacia adelante sobre el cielorraso hasta la pared trasera.
• Mida 6 ¼" desde la pared trasera para marcar el punto central.
• Haga un agujero para conducto de 8" de diámetro desde el punto central sobre el cielorraso para los modelos de 30" o 36".
• Haga un agujero para conducto de 10" de diámetro desde el punto central sobre el cielorraso para los modelos de 48".

Ventilación a Través del Sofito o Gabinete:

- Siga el mismo procedimiento para conductos de cielorraso para cortar el agujero a través de la parte superior del sofito o gabinete.

Ubicación del Cableado Hogareño:

- La caja de empalmes se encuentra ubicada dentro del cuerpo de la campana sobre el lado izquierdo. Consulte las ilustraciones para conocer las ubicaciones del tablero de la campana.

El cableado hogareño podrá ingresar a la caja de empalmes desde la parte trasera o desde la parte superior de la campana, sobre el lado izquierdo.

Para conducir el cableado hogareño a través del cielorraso, sofito o gabinete:

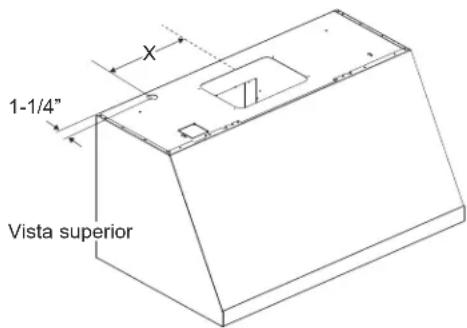

- Haga un agujero de aproximadamente 1 14 " de diámetro en la parte delantera del cielorraso, a una distancia (X) sobre la izquierda de la línea central, en base a la siguiente tabla.

1 INSTALACIÓN DEL SOPORTE DE LA CAMPANA

IMPORTANTE: El marco deberá poder sostener 100 lbs. para los modelos de 30" y 36" y 150 lbs. para los modelos de 48".

• Ubique al menos 1 montante vertical para la barra de instalación golpeando el panel de yeso con un martillo o utilizando un buscador de montantes.
• Nivele la barra de instalación y centre de izquierda a derecha sobre la línea marcada. Sostenga la barra contra la pared.

Mínimo de 24" sobre la cocina eléctrica o sobre la superficie de cocción, o mínimo de 30" sobre la cocina a gas o sobre la superficie de cocción, y máximo de 36" recomendado

- Perfore orificios guía de 1/8" en las 2 ubicaciones a través de los orificios en la abrazadera de instalación, utilizando al menos 1 montante vertical. Fije la barra de instalación con los tornillos suministrados (A) como se muestra arriba cuando utilice un montante. Fije con tornillo y taquete (C) si no se puede utilizar un segundo montante.

Perfore las Ubicaciones de los Agujeros de Montaje Inferiores:

• Cuelgue el gancho sobre la barra de instalación para marcar las ubicaciones del anclaje. Marque las ubicaciones de los agujeros a través de la parte trasera de la campana.
• Si la instalación se hará en el sofito o gabinete, presione la campana hasta que quede nivelada con el sofito o gabinete antes de marcar las ubicaciones de los agujeros de los tornillos.
• Retire la campana y perfore los agujeros de los espacios libres de 5/16" centrados en las marcas que usted realizó.

1 INSTALACIÓN DEL SOPORTE DE LA CAMPANA (Cont.)

• Instale los anclajes de pared (C) golpeando los mismos con un martillo para asentar los dientes de las bridas sobre la pared. Esto evita que el anclaje ruede.
• Coloque los tornillos de anclaje hasta que los cilindros queden enganchados dentro de la pared.
• Retire los tornillos de los anclajes de pared antes de instalar la campana.

2 INSTALACIÓN DEL REGULADOR

IMPORTANTE: Retire la cinta de embalaje del regulador y controle que este último se mueva libremente.

Instale el Regulador Superior:

• La placa de montaje del motor viene preinstalada en la campana para la ventilación superior.
• Instale el regulador superior al cuerpo de la campana como se muestra en la Figura A, usando los tornillos (B) de la parte superior de la campana.

3 INSTALE LA CAMPANA EN LA PARED

• Pase el cableado hogareño a través del tablero sobre la parte trasera o superior de la campana.
• Levante la campana y coloque la misma sobre los ganchos en la barra de instalación. Permita que la campana se deslice hasta su posición.
• Asegúrese de que la campana esté nivelada y centrada.
• Ajuste los tornillos de anclaje de pared (C) para finalizar la instalación del cuerpo de la campana sobre la pared.
• Retire la tapa de la caja de empalmes dentro de la campana.

4 (Método de Montaje Alternativo) INSTALE LA CAMPANA AL SOFITO O GABINETE

SALTEE ESTE PASO SI USARÁ UN MÉTODO DE MONTAJE DE PARED

IMPORTANTE: El marco del sofito o gabinete deberán poder sostener 100 lbs. para los modelos de 30" y 36" y 150 lbs. para los modelos de 48".

Cuando sea necesario, la campana podrá ser instalada de modo que sea sostenida por el sofito o gabinete.

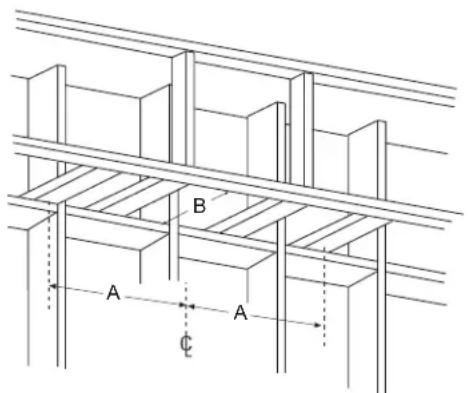

• El sofito deberá estar construido de vigas de 2"x4".
• Use un nivel para dibujar la línea central de la superficie de cocción o de la cocina.
• Continúe la línea central hacia delante en la parte inferior del sofito.

- Instale los soportes de madera horizontales entre las vigas de 2"x4", a la distancia A hacia la izquierda y derecha, de acuerdo con la siguiente tabla.

	“A”Línea Central hasta la Viga Central	“B”Abertura para el conducto de la ventilación superior
Modelo de 30”	8-3/4”	8-3/8” W x11-1/4” H
Modelo de 36”	13-3/4”
Modelo de 48”	17-3/4”	10-5/8” W x11-1/4” H

4 (Método de Montaje Alternativo) INSTALE LA CAMPANA AL SOFITO O GABINETE (Cont.)

• Perfore dos agujeros piloto de 1/8" en una distancia de 10" desde la pared trasera en los soportes de madera horizontales. Ésta es la distancia vertical entre las ranuras de montaje y la pared trasera, como se muestra en la Figura C.
• Perfore otros dos agujeros piloto de 1/8" en una distancia de 3" desde la pared trasera en los soportes de madera horizontales. Ésta es la distancia vertical entre los agujeros de los tornillos de montaje y la pared trasera, como se muestra en la Figura C.
• Para la ventilación superior, deje una abertura mínima (Diám. B) para ubicar el regulador en el sofito o gabinete.

• Conduzca los tornillos de montaje (A) por las vigas hasta que sobresalgan 14 ". Esta brecha de 14 " brindará espacio libre para adherir las ranuras en la parte superior de la campana.

• La campana también se deberá asegurar a la pared trasera. Siga las instrucciones de la página 18, "Perfore las Ubicaciones de los Agujeros de Montaje Inferiores" para la instalación sobre la pared trasera.

• Siga las instrucciones de la página 17, "Ubicaciones del Cableado Hogareño", para la configuración del cableado.
• Levante la campana sobre los tornillos de montaje. Vuelva a deslizar la misma sobre la pared trasera.
• Pase el cableado hogareño a través del tablero sobre la parte trasera o superior de la campana.
• Ajuste los tornillos(A) de montaje.
• Una vez que la campana se encuentre asegurada al sofito o gabinete, coloque los tornillos (C) para asegurar la campana a la pared trasera.

5 INSTALE EL MOTOR

I) Alinee la salida del motor con el regulador superior, como se muestra en la Figura A para la ventilación superior.

Ventilación Superior

II) Enchufe el motor en la conexión correspondiente sobre la unidad de control.
III) Repita los pasos I a III con los modelos con motor doble.
IV) Para los modelos con doble motor, asegure el cable del motor del lado derecho a los pernos de los cables como se muestra en la siguiente imagen.

Instalación de la Ventilación Superior del Motor Doble

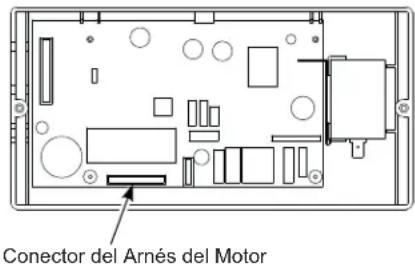

Ubicación del Conector Correspondiente del Motor

6 CONEXIÓN DE LA ELECTRICIDAD

Verifique que la corriente esté apagada en la fuente.

ADVERTENCIA

Si el cableado del hogar no

tiene 2 cables con uno a tierra, el instalador deberá proveer una conexión a tierra. Cuando el cableado hogareño sea de aluminio, asegúrese de usar un compuesto antioxidante y conectores de aluminio a cobre aprobados por UL.

- Retire la tapa de la caja de empalmes.

- Pase el cableado hogareño a través del tablero en la parte superior o trasera de la campana y asegure el mismo con un amortiguador de refuerzo.

• Use tuercas para cables de la lista de UL para conectar los cables entrantes blanco con blanco y negro con negro.
• Afloje el tornillo de conexión a tierra verde (con el soporte de conexión a tierra) en la caja de empalmes. Enrolle el cable hogareño de cobre sólido en dirección horaria alrededor del tornillo de conexión a tierra verde y sobre el soporte. De manera firme, ajuste el tornillo sobre el rollo.

- Reemplace la tapa de la caja de empalmes y asegúrese de que los cables no hayan sufrido pellizcos.

NOTA: Para una instalación con cables: use la misma sólo con los kits de conexión de cables para campanas de cocina que fueron investigados y que se encontró que su uso es aceptable con este modelo de campana para cocina.

7 CONECTE EL CONDUCTO

A. Instalación de la Ventilación

• Conecte el conducto hogareño al regulador superior, como se muestra en la Figura A.
• Selle todas las conexiones con cinta para conductos.

PRECAUCIÓN

No use tornillos metálicos para

planchas en la transición a la conexión del conducto. Hacer esto impedirá el funcionamiento correcto de los reguladores. Selle la conexión con cinta únicamente.

B. Instalación de la Recirculación (no ventilada)

NOTA: Un conducto de recirculación (WB34X30519) y un Filtro de Carbón (UXCF91) no se encuentran incluidos con la campana y son necesarios para la instalación de la recirculación.

1. Adhiera el conducto de recirculación al soporte de montaje de la tapa del conducto con los tornillos provistos.
2. Conecte el conducto desde la salida del extractor de la campana hasta el conducto de recirculación. Use cinta de conducto para sellar las conexiones.

NOTA: La instalación de la recirculación no se aplica en los modelos de 48".

8 INSTALE LAS TAPAS DE LOS CONDUCTOS

• Consulte la sección "Requisitos de la Tapa del Conducto" en la página 13 para conocer los números de los accesorios de la tapa del conducto.
• Siga las instrucciones incluidas con el accesorio de la tapa del conducto para instalar las tapas de conducto.

9 INSTALE LAS BANDEJAS Y FILTROS DE GRASA

1. Retire la película protectora.
2. Inserte las dos lengüetas traseras de cada filtro en el borde trasero del cuerpo de la campana.
3. Presione el botón del pestillo para abrir el pestillo.
4. Instale el borde delantero del filtro en el borde delantero del cuerpo de la campana.
5. Suelte el pestillo, asegurándose de que esté completamente enganchado al escuchar un clic del pestillo y que el botón esté completamente liberado.

TECNOLOGÍA DE REPOSICIÓN DE AIRE

Esta operación deberá ser realizada por un técnico o instalador calificado.

Nota para los Instaladores e Inspectores: Este producto está equipado con una función de instalación simple que limita los niveles máximos de CFM, a fin de cumplir con ciertos códigos o regulaciones locales. Es posible que este método de instalación no sea necesario en todas las instalaciones; para acceder a más pautas, por favor consulte sus códigos locales.

Esta función de reposición de aire se aplica a modelos con un solo motor únicamente.

PRECAUCIÓN

La campana deberá ser desconectada de la alimentación de corriente principal siguiendo

las instrucciones de conversión que figuran a continuación. Si no se siguen estos pasos, se podrán producir lesiones personales o daños sobre el producto.

A fin de modificar la unidad (si es necesario para cumplir con los códigos locales):

390CFM

Por diseño, la velocidad máxima del calefactor es superior a los 400 CFM. Si los códigos locales requieren una reducción de los CFM, modifique el cableado como se describe a continuación:

1. Retire los filtros de los deflectores.
2. Desconecte todos los arneses de la caja de control superior ubicada sobre el lado derecho del motor.
3. Afloje los tornillos sobre la parte superior de la caja de control y deslice la misma para retirarla de la campana.

4. Desinstale la tapa de la caja de control.

5. Para un máximo de 390 CFM, la unidad puede funcionar en 4 velocidades (Baja, Media, Alta, Aumentada).

i. Desconecte los conectores del cable MARRÓN.
II. Retire la tapa adherida al conector del cable ROJO.
iii. Coloque el conector correspondiente al cable MARRÓN y al cable ROJO.
iv. Adhiera la tapa al enchufe del cable MARRÓN abierto.

1. Vuelva a instalar la tapa de la caja de control y asegure la caja de control al soporte de la campana usando los dos tornillos.
2. Conecte todos los arneses sobre la parte superior de la caja de control.
3. Vuelva a instalar los filtros.

Nota para los Inspectores: A fin de verificar la instalación de este producto, controle las conexiones del cableado del motor como se describe más arriba.

Configuración del Cableado Instalado de Fábrica

Configuración del Cableado Aumentado Máx. de 390 CFM

Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causas posibles	Qué hacer
El Ventilador/ la Luz no funciona cuando el botón está en ON (Encendido)	El fusible puede haberse quemado o el interruptor decircuitos puede haber saltado.	Cambie los fusibles o reconfigure el interruptor de circuitos.
Ruido de flujo de aire muy elevado o anormal	Tamaño de conducto incorrecto utilizado en la instalación.	Esta campana requiere un conducto de 8" o un conducto de 10", dependiendo del modelo, para un funcionamiento óptimo. El uso de un conducto más pequeño hará que la ventilación se reduzca. Minimice la longitud del conducto y el número de transiciones y codos. Los técnicos de GE Appliances no pueden corregir este problema si hay una instalación inadecuada.
El ventilador no hace circular aire o desplaza desplaza el aire más despacio que lo normal y/o hace ruido de flujo de aire elevado o anormal	Obstrucciones en el conducto. Verifique	que no haya obstrucciones en la ventilación. Controle que la cubierta de pared o casquete de techo tengan una hoja o puerta.
	La hoja del regulador de tiro de la cubierta de pared o casquete de techo puede estar cerrada.	Asegúrese de que el regulador de tiro se mueva libremente. Las hojas del regulador de tiro pueden darse vuelta y no se abrirán por completo cuando esto suceda. Ajústela con la posición original.
	El filtro de grasa metálico y el filtro de carbón (si lo hubiera) pueden estar sucios.	Limpie el filtro de grasa metálico y vuelva a colocar el filtro de carbón (si lo hubiera). Ver Cuidado y limpieza de la campana de ventilación.
El ventilador continúa encendiéndose y apagándose.	Es posible que el motor se esté sobrecalentando y apagando solo. Esto puede ser nocivo para el motor.	Asegúrese de que los filtros estén limpios. Si el ciclo de encendido y apagado continúa, comuníquese al servicio técnico.
La campana no funciona de forma remota	Problemas en el enrutador, no hay señal inalámbrica, etc.	Para solicitar asistencia para la conectividad de la red inalámbrica de la campana, por favor comuníquese al 800.220.6899.
	La campana no se encuentra conectada.

Garantía Limitada de la Cocina Eléctrica

GEAppliances.com

Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fabricación, o un técnico autorizado de Customer Care®. Para programar una visita del servicio técnico a través de Internet, visítenos en bodewell.com/schedule-repair-service, o llame al 833-4BODEWELL (833-426-3393). Cuando llame para solicitar el servicio, tenga los números de serie y modelo disponibles.

Para realizar el servicio técnico de su electrodoméstico, se podrá requerir el uso de datos del puerto de abordaje para su diagnóstico. Esto da al técnico del servicio de fábrica de GE Appliances la habilidad de diagnosticar de forma rápida cualquier problema con su electrodoméstico, y de ayudar a GE Appliances a mejorar sus productos al brindarle a GE Appliances la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a GE Appliances, solicitamos que le indique a su técnico no entregar los datos a GE Appliances en el momento del servicio.

Por el Período de GE Appliances reemplazará

Un AñoDesde la fecha de la compra original

Cualquier pieza del producto de cocción que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de un año, GE Appliances también proveerá, sin costo, todo el trabajo y costos del servicio relacionados con el reemplazo de la pieza defectuosa.

Qué no cubrirá GE Appliances:

■ Viajes del técnico del servicio a su hogar para enseñarle sobre cómo usar el producto.
■ Instalación, entrega o mantenimiento inadecuados.
■ Fallas del producto en caso de abuso, mal uso, modificación o uso para propósitos diferentes al original o uso comercial.
■ Reemplazo de fusibles de la casa o reinicio de disyuntores.
■ Daños ocasionados sobre el producto por accidente, incendio, inundaciones o catástrofes naturales.
■ Daños incidentales o consecuentes causados por posibles defectos sobre este producto.

■ Daños sobre el acabado, tales como óxido sobre la superficie, deslustres o manchas pequeñas no informadas dentro de las 48 horas luego de la entrega.
■ Daño causado después de la entrega.
■ Producto no accesible para brindar el servicio requerido.
■ Marcas o manchas (incluyendo manchas de óxido sobre la superficie) que pueden ser eliminadas siguiendo las instrucciones de limpieza.
- Solicite el servicio técnico para reparar o reemplazar las lámparas, excepto las lámparas LED.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Su única y exclusiva alternativa es la reparación del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del Servicio Técnico de GE Appliances, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una ubicación del Servicio Técnico de GE Appliances Autorizado para recibir el servicio. En Alaska, la garantía limitada excluye el costo de envío o llamadas del servicio a su hogar.

Algunos estados/ provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que es posible que dicha limitación o exclusión no se aplique en su caso. Esta garantía le da derechos legales específicos, y es posible que usted tenga otros derechos que varían entre un estado y otro, o entre una provincia y otra. Para conocer cuáles son sus derechos legales en su estado/ provincia, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su Estado.

Garante: GE Appliances, a Haier company, Louisville KY, 40225

En Canadá (incluida la provincia de Quebec) : Esta garantía limitada se entrega al comprador original y a cualquier dueño futuro para cubrir productos comprados en Canadá, incluido Quebec, para su uso doméstico dentro de Canadá e incluso Quebec. Si el producto se encuentra en una zona donde no haya servicio disponible por parte de un Reparador Autorizado de GE Appliances, es posible que deba asumir los costos de traslado o llevar el producto a un Centro de Servicio Autorizado de GE Appliances.

En algunas provincias, entre las que se incluye Quebec, no se permite la exclusión o limitación de daños incidentales o consecuentes. Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían según la jurisdicción, incluida la provincia de Quebec. Consulte la oficina de defensa al consumidor de su ciudad o provincia para conocer sus derechos.

Solo para consumidores de Quebec. Aviso de la garantía de disponibilidad de repuestos, servicios de reparación e información necesaria para reparaciones o mantenimiento (sección 39 de la Ley de Defensa al Consumidor):

Recuerde que MC Commercial Inc. («MC Commercial») no garantiza, de acuerdo con el contenido de la sección 39 de la Ley de Defensa al Consumidor, CQLR, c. P-40.1 y las secciones 79.18 a 79.20 de la Regulación respecto de la aplicación de la Ley de Defensa al Consumidor, CQLR, c P-40.1, r. 3, la disponibilidad de repuestos, servicios de reparación o la información necesaria para el mantenimiento o la reparación de bienes manufacturados, importados, publicitados o vendidos por MC Commercial.

MC Commercial Inc. ofrece la garantía limitada del fabricante tal como se expresa en el Manual o la Guía Rápida del Propietario, que es distinta de la garantía legal de disponibilidad provista de acuerdo con la sección 39 de la Ley de Defensa al Consumidor.

Garantías Extendidas: Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente. Puede acceder a la misma a través de Internet en cualquier momento en

bodewellcareplan.com

o llamando al 800.626.2224 durante el horario comercial. Los Servicios para los GE Appliances aún estarán disponibles cuando su garantía caduque.

¿Busca Algo Más?

¡Café ofrece una variedad de accesorios para mejorar sus experiencias de cocción y mantenimiento!

Consulte la página de Apoyo al Consumidor para información sobre la página web.

Estos y otros productos están disponibles:

Piezas

Filtros de los Deflectores

Bandejas de Goteo de Grasa

Tapas de Conductos

Control Remoto

Panel de Relleno del Gabinete de 15"

Kit del Cable de Corriente

Filtros de Carbón

Kit de Recirculación

Suministros de Limpieza

Limpiadores de Acero Inoxidable

Limpiador para Electrodomésticos de Acero Inoxidable

Bar Keepers Friend Soft CleanserTM

Soporte para el Consumidor

Sitio Web de GE Appliances

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de GE Appliances las 24 horas del día, cualquier día del año! Usted también puede comprar más electrodomésticos maravillosos de GE Appliances y aprovechar todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia. GEAppliances.com

Registre su Electrodoméstico

¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado. GEAppliances.com/register

Servicio Programado

El servicio de reparación de expertos de GE Appliances está a sólo un paso de su puerta. Conéctese a través de Internet y programe su servicio a su conveniencia cualquier día del año.

bodewell.com/schedule-repair-service o comuníquese al 833-4BODEWELL (833-426-3393) durante el horario de atención comercial.

Garantías Extendidas

Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente. La puede adquirir en cualquier momento a través de Internet. Los servicios de GE Appliances aún estarán allí cuando su garantía caduque.

bodewellcareplan.com o comuníquese al 800.626.2224 durante el horario de atención comercial.

Conectividad Remota

Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto), visite nuestro sitio web en GEAppliances.com/connect o comuníquese al 800.220.6899.

Piezas y Accesorios

Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a través de Internet durante las 24 horas, todos los días. GEApplianceparts.com o de forma telefónica al 877.959.8688 durante el horario de atención comercial.

Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.

Contáctenos

Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a:
