ANT-UHF 20 - Antena Steren - Manual de uso y guía de instrucciones gratis

Marca	Steren
Modelo	ANT-UHF 20
Tipo de producto	Antena UHF
Rango de frecuencia	470-860 MHz (UHF)
Ganancia	20 dB
Impedancia	75 Ohms
Polarización	Lineal (Horizontal)
Tipo de conector	Hembra tipo F
Dimensiones (An x Al x Pr)	250 x 150 x 50 mm
Peso	0.3 kg
Material	Plástico ABS, elementos metálicos
Montaje	Soporte de pared o abrazadera de mástil
Interior/Exterior	Interior
Características principales	Recepción UHF de alta ganancia, diseño compacto, fácil instalación
Mantenimiento	Limpiar con un paño suave y seco; evitar agua y disolventes
Seguridad	Use solo el adaptador suministrado; mantenga alejado de la humedad; no desarme
Piezas de repuesto / Reparabilidad	Contacte al distribuidor o centro de servicio autorizado para piezas

Preguntas frecuentes - ANT-UHF 20 Steren

¿Cuál es el rango de frecuencia del ANT-UHF 20?

El ANT-UHF 20 opera en la banda UHF de 470 a 860 MHz, que cubre la mayoría de los canales de TV digital.

¿Esta antena es adecuada para uso en exteriores?

No, el ANT-UHF 20 está diseñado solo para uso interior. Colocarlo en exteriores puede causar daños por exposición al clima.

¿Cómo conecto la antena a mi televisor?

Use un cable coaxial con conector tipo F. Enrosque el cable en el conector hembra tipo F de la antena y conecte el otro extremo a la entrada de antena de su televisor.

¿Cuál es la ganancia de la antena y por qué es importante?

La ganancia es de 20 dB. Una mayor ganancia mejora la recepción de señales débiles, pero puede requerir una orientación más precisa hacia la torre de transmisión.

¿Puedo usar esta antena para recepción de radio?

No, esta antena está optimizada para frecuencias de TV UHF. Para radio FM/DAB, necesitaría una antena de radio dedicada.

¿La antena viene con un soporte de montaje?

Sí, el paquete incluye un soporte de pared y herrajes para un montaje fácil en una pared o cerca de una ventana.

¿Qué debo hacer si la recepción es débil?

Intente reposicionar la antena cerca de una ventana, en un lugar más alto o apuntando hacia la torre de transmisión más cercana. Evite obstáculos como paredes gruesas.

¿El ANT-UHF 20 es compatible con TV digital (DVB-T/T2)?

Sí, funciona con los estándares DVB-T/T2 y cualquier televisor con sintonizador digital incorporado o decodificador externo.

¿Cómo limpio la antena?

Desconecte la antena y límpiela con un paño suave y seco. No use agua, abrasivos ni limpiadores químicos.

¿Cuál es el período de garantía de este producto?

Steren generalmente ofrece una garantía de 1 año. Consulte la documentación incluida o comuníquese con el soporte para obtener detalles específicos de su región.

MANUAL DE USUARIO ANT-UHF 20 Steren

ANT-UHF 20 Antena aérea VHF-UHF de 20 elementos

Manual de instrucciones

V0810

Antena aérea VHF-UHF de 20 elementos

ANT-UHF 20

Gracias

por la compra de este producto Steren.

Este manual contiene todas las funciones de operación y solución de problemas necesarias para instalar y operar su nueva Antena aérea VHF-UHF de 20 elementos.

Por favor revise el manual completamente para estar seguro de instalar y poder operar apropiadamente este producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:

www.steren.com

CONTENIDO

Características 7

Contenido 8

Partes 10

Cómo armar su nueva antena 11

Problemas y soluciones 16

IMPORTANTE

Antes de instalar la antena aérea ANT-UHF 20 lea este instructivo para evitar mal funcionamiento. Guárdelo para futuras referencias:

• No instale la antena cerca de cables de alta tensión o transformadores.
• No pase el cable de la antena cerca de aparatos eléctricos.
• No fije el mástil a estructuras metálicas.
• Utilice cinturones aislantes de plástico para sujetar el cable.
• La garantía no es válida si trata de abrir el equipo.
• Asegúrese de que las conexiones estén perfectamente colocadas a fin de evitar una mala recepción.

Características

• Antena para exterior.
• Ganancia de 20dB (para áreas urbanas).
• Instalación rápida y fácil.
• Recepción UHF/VHF y FM.

Contenido

1.- Base.
2.- Elementos de antena.

• Dos elementos grandes.
• Seis elementos medianos.
• Seis elementos pequeños.
• Doce tubos.
• Elementos para acoplar.

3.- Brazos tipo A.
4.- Brazos tipo B.

Black mechanical component inside a blue circular frame, no visible text or symbols

5.- Base para mástil.
6.- Tornillo tipo U.
7.- Dos rondanas y dos tuercas tipo mariposa.

1.- Conector tipo F.
Permite conectar el cable coaxial de la antena a la televisión.
2.- Seis entradas para elementos.
Permite instalar los elementos de aluminio.
3.- Conectores para brazos tipo B.

Cómo armar su nueva antena

Armado de brazos tipo A

1.- Reconozca el contenido: base, elementos, abrazadera para mástil, brazos tipo A y B.
2.- Tome dos brazos tipo A, en la parte inferior hay dos ranuras y del otro lado un gancho, únalos para hacer una sola pieza. Repita el proceso con los dos restantes.

3.- Co loque los elem ento s (tubos) en las ranuras de manera que queden alineados, deben permanecer libres los orificios de en medio.

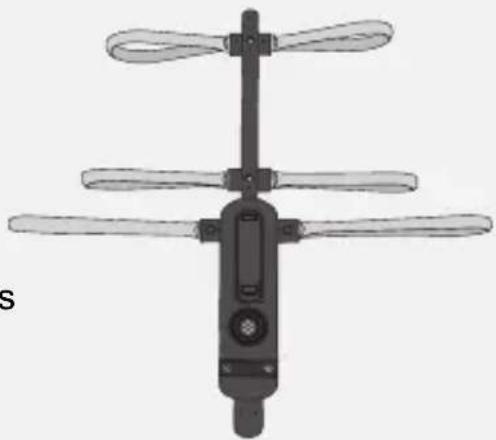

Armado de brazos tipo B

4.- Debe usar dos elementos pequeños y dos medianos; en los brazos tipo B hay cuatro ranuras para colocar elementos, inserte dos elementos medianos en las primeras ranuras (A) y dos pequeñas en las siguientes (B).

5.- Localice los dos ganchos que están más cerca del conector tipo F, retire los tornillos, tuercas y coloque los elementos más grandes y atornille.
6.- En las siguientes ranuras inserte dos elementos de tamaño mediano; los elementos pequeños colóquelos en las siguientes entradas.

7.- El elemento más largo únalo, en la base hay dos canales de cada lado en donde se colocará.

Retire el tornillo y tuercas: ya armado el elemento primero inserte la parte donde hay dos orificios, ponga las tuercas para ajustar; posteriormente coloque en el otro canal e instale el tornillo.

8.- Coloque la abrazadera para el mástil (no incluido) en la parte inferior de la antena.
9.- Para te rminar d e armar la antena inserte los brazos tipo A y B en la base.

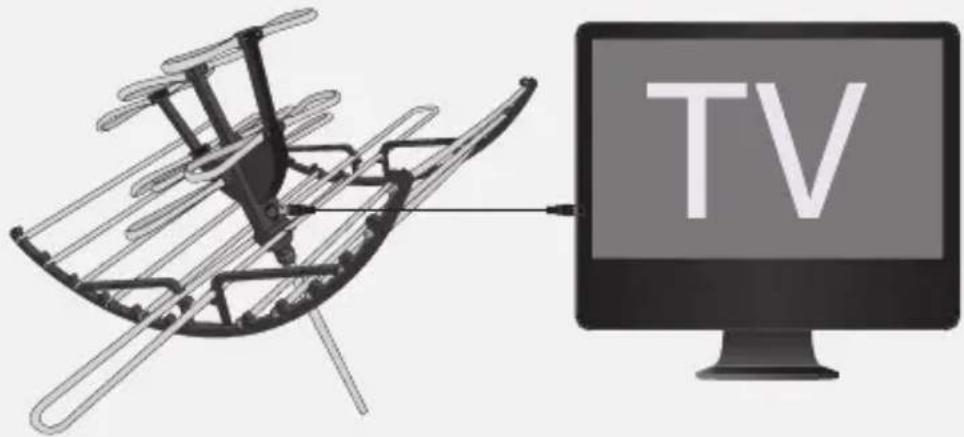

10.- Conecte un cable coaxial al conector tipo F y el otro extremo a la televisión.

11.- Encienda el televisor.
12.- Ajuste la antena hasta obtener imágenes claras.

Nota:

Mástil no incluido.

Si desea utilizar esta antena para recibir señales de FM:

1.- Extienda el cable coaxial (no incluido) y conecte a la entrada de su radio mediante un adaptador tipo F a 3,5mm (adaptador no incluido).
2.- Encienda su radio y compruebe la recepción de señal FM.
3.- Gire la antena para una mejor recepción de señales de radio.

Problemas y soluciones

Problemas Soluciones
Las imágenes no se ven claras	- Gire la antena para tener una mejor recepción.- Compruebe las conexiones.

Nota:

El diseño del producto y las especificaciones pueden cambiar sin previo aviso.

STEREN

Producto: Antena aérea VHF-UHF de 20 elementos

Modelo: ANT-UHF 20

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.

Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de

garantía, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor

Número de serie

Fecha de entrega

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

Centro de Atención a Clientes

01 800 500 9000

ELECTRONICA STEREN S.A. DE C.V.

Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51

STEREN PRODUCTO EMPACADO S.A. DE C.V. Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870, RFC: SPE941215H43

ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V. Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4

ELECTRONICA STEREN DE GUADALAJARA, S.A. López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6

ELECTRONICA STEREN DE MONTERREY, S.A. Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8

ELECTRONICA STEREN DE TIJUANA, S.A. de C.V. Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
