Tipo de Producto	Micrófono
Marca	Steren
Modelo	WR-057
Tipo	Micrófono dinámico
Respuesta de Frecuencia	50 Hz - 15 kHz
Sensibilidad	-54 dB ± 3 dB
Impedancia	600 ohmios
Conector	Jack de 1/4" (6,35 mm)
Longitud del Cable	3 m (aprox.)
Alimentación	No requiere batería (pasivo)
Dimensiones	4.5 x 1.5 pulgadas (114 x 38 mm)
Peso	0.6 libras (270 g)
Material	Cuerpo metálico con rejilla
Patrón Polar	Cardioide
Interruptor Encendido/Apagado	Sí
Accesorios Incluidos	Micrófono, adaptador de soporte, cable de 3 m
Mantenimiento	Limpiar con paño seco; almacenar en lugar seco
Advertencias de Seguridad	Mantener alejado de humedad y temperaturas extremas
Disponibilidad de Repuestos	No disponible por el fabricante
Reparabilidad	No reparable; reemplazar si está defectuoso
Garantía	1 año de garantía limitada

Preguntas frecuentes - WR-057 Steren

¿Cómo conecto el micrófono WR-057 a mi sistema de audio?

Conecte el enchufe jack de 1/4" (6,35 mm) en una entrada de micrófono compatible en su mezclador, amplificador o interfaz de audio. Asegúrese de que el dispositivo esté apagado antes de conectar.

¿Puedo usar este micrófono con una computadora?

Sí, pero es posible que necesite una interfaz de audio USB o un adaptador de 1/4" a 3.5 mm si su computadora solo tiene un conector combinado. El micrófono es dinámico y no requiere alimentación phantom.

¿Cómo limpio y mantengo el micrófono?

Use un paño suave y seco para limpiar el cuerpo y la rejilla. Para la rejilla, puede quitarla suavemente (si es desmontable) y enjuagarla con agua, luego secarla completamente. Evite usar líquidos directamente sobre el micrófono.

¿Por qué no hay sonido del micrófono?

Verifique que el interruptor de encendido/apagado (si está presente) esté en ON. Asegúrese de que el cable esté firmemente conectado tanto al micrófono como al dispositivo de audio. Pruebe con otro cable o entrada para aislar el problema. También verifique que el volumen esté subido.

¿Es compatible el Steren WR-057 con sistemas de megafonía?

Sí, funciona con la mayoría de los sistemas de megafonía y amplificadores que tengan una entrada estándar de 1/4". Su patrón cardioide ayuda a reducir la retroalimentación.

¿Cuál es el patrón polar de este micrófono?

El WR-057 tiene un patrón polar cardioide, lo que significa que capta el sonido principalmente desde el frente y rechaza el ruido de los lados y la parte trasera. Ideal para voces en vivo.

¿El micrófono requiere baterías o alimentación phantom?

No, es un micrófono dinámico y no necesita baterías ni alimentación phantom. Funciona puramente por inducción electromagnética.

¿Puedo usar este micrófono para karaoke?

Sí, el WR-057 es adecuado para karaoke y entretenimiento en el hogar. Su cuerpo metálico duradero y su captación cardioide lo convierten en una buena opción para cantar.

¿Cuál es la longitud del cable incluido?

El micrófono viene con un cable de 3 metros (aproximadamente 10 pies), lo que permite un movimiento razonable. Para distancias más largas, puede usar un cable de extensión estándar de 1/4".

¿Cómo reduzco la retroalimentación al usar el micrófono?

Coloque el micrófono de modo que la parte trasera mire hacia los altavoces. Use un patrón cardioide para rechazar el sonido trasero. Baje la ganancia y mantenga el micrófono cerca de la fuente de sonido.

MANUAL DE USUARIO WR-057 Steren

Sistema de micrófonos inalámbricos de mano, solapa y diadema VHF

Manual de instrucciones

V1110

S4-B

Sistema de micrófonos inalámbricos de mano, solapa y diadema VHF

WR-057

Gracias

por la compra de este producto Steren.

Este manual contiene todas las funciones de operación y solución de problemas necesarias para instalar y operar su nuevos Sistema de micrófonos inalámbricos de mano, solapa y diadema VHF.

Por favor revise el manual completamente para estar seguro de instalar y poder operar apropiadamente este producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:

www.steren.com

INDICE

1. CARACTERÍSTICAS 7
2. CONTENIDO 8.
3. CONTROLES 9.

3.1 Panel frontal 9
3.2 Panel trasero 10
3.3 Transmisor 10
3.4 Micrófono 11

1. INSTALACIÓN DE BATERÍAS 11......
2. CONEXIONES 12.
3. CONOCIMIENTOS BÁSICOS ACERCA DEL MICRÓFONO..13

6.1 Operación 14

1. ESPECIFICACIONES 15......

IMPORTANTE

- No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.

- Siempre utilice un paño suave, limpio y seco para limpiar el equipo.

- No golpee ni deje caer el micrófono

- No utilice el micrófono cuando esté expuesto a la luz del sol de forma directa, o en ambientes calurosos, o cuando esté expuesto al polvo o la humedad.

Los productos eléctricos y electrónicos no deben mezclarse con la basura doméstica general.

Contribuya a evitar efectos negativos en la salud de las personas y en el medio ambiente. Póngase en contacto con su autoridad local para informes detallados sobre la recolección de equipos eléctricos y electrónicos.

INSTRUCCIONES DE SEGURIDAD

RIESGO DE CHOQUE ELÉCTRICO

Precaución: Para reducir el riesgo de un choque eléctrico, no retire la cubierta.

No existen partes que puedan ser utilizadas por el usuario en la parte interior.

Únicamente consulte a un agente autorizado o personal calificado para su servicio.

ADVERTENCIAS

Para reducir el riesgo de un choque eléctrico o de fuego, no exponga la unidad a la lluvia o la humedad.

1. Lea las instrucciones - Todas las instrucciones de seguridad y operación deben ser leídas antes de operar el equipo.

2. Guarde las instrucciones – Las instrucciones de seguridad y operación deben ser almacenadas para futuras referencias.

3. Atienda las advertencias – Todas las advertencias del equipo y las instrucciones de seguridad deben ser atendidas cuidadosamente.

4. Siga las instrucciones – Todas las instrucciones de operación y uso deben ser seguidas.

5. Accesorios – No utilice accesorios que no son recomendados por el fabricante, puede causar daños al equipo.

6. Agua y humedad – No utilice este equipo cerca del agua. Por ejemplo, cerca de una bañera o una base con agua.

7. Soportes y carritos de transporte – El equipo debe ser utilizado únicamente con un carrito o soporte que sea recomendado por el fabricante.

7A. Cuando utilice un carrito para el transporte del equipo, la manipulación debe hacerse con cuidado. Detenerse intempestivamente, aplicar fuerza excesiva y circular por superficies irregulares puede causar que se volte el carrito.

1. Ventilación – El equipo debe ser colocado en un lugar donde no interfiera con una ventilación adecuada. Por ejemplo, el equipo no debe ser colocado sobre una cama, sofá, alfombra o superficies similares que puedan bloquear las ventilas.

2. Calor – El equipo debe ser colocado lejos de fuentes de calor como radiadores, registradoras de calor, estufas u otros equipos (incluyendo amplificadores) que produzcan calor.

3. Fuentes de energía – El equipo debe ser conectado a una fuente de energía como se describe en las especificaciones técnicas o como se marca en el equipo.

4. Aterrizaje o polarización – Debe tomar precauciones al momento de aterrizar o polarizar el equipo.

5. Protección de cables de energía - Los cables de energía deben ser colocados de tal forma que no sean maltratados al caminar o que sean dañados por otros equipos.

6. Limpieza – Desconecte esta unidad del contacto antes de limpiarlo. No utilice líquidos limpiadores o limpiadores en aerosol. Utilice un paño ligeramente humedecido para su limpieza.
7. Períodos sin uso - El cable de alimentación deben ser desconectado de la corriente eléctrica cuando no vaya a ser utilizado el equipo por períodos de tiempo prolongados.
8. Líquidos y objetos – Debe tener cuidado de no dejar caer líquidos u objetos extraños dentro del equipo.
9. Requerimientos de servicio – El equipo debe ser revisado por personal calificado cuando:

a) El cable de energía se encuentra dañado
b) Si objetos cayerón dentro del equipo
c) Si el equipo ha sido expuesto a la lluvia
d) El equipo no opera de forma normal o exhibe cambios marcados en su desempeño
e) El equipo se ha caído, ó el gabinete se ha dañado

1. Reparación – El usuario no debe intentar reparar el equipo más allá de lo descrito en este manual. Otro tipo de reparación debe ser realizado por personal calificado.

DISFRUTANDO LA MÚSICA POR MUCHO TIEMPO

Seleccionado un equipo de audio como esta unidad es únicamente el inicio para disfrutar la música. Ahora es tiempo de considerar cómo puede maximizar la diversión y el entretenimiento que su equipo le ofrece.

El sonido puede ser engañoso. Es posible que su oído se adapte al volumen alto y para usted será un volumen normal. Muchas veces un sonido “normal” puede ser muy alto y puede dañar su oído.

Para evitar esto, debe establecer un nivel de seguridad ANTES de que su oído se acostumbre a niveles altos de volumen.

Para establecer un nivel de seguridad:

1. Coloque el control de volumen al mínimo al momento de encender el equipo.
2. Lentamente incremente el sonido hasta que escuche de manera confortable y clara y sin distorsión.

Una vez que estableció un nivel confortable de sonido:

1. Ajuste el control y manténgalo allí.
2. Ponga atención a los diferentes niveles en diferentes grabaciones.

1. CARACTERÍSTICAS

El sistema de 2 micrófonos inalámbricos VHF tiene un amplio rango de frecuencias por lo que evita interferencia entre otros equipos. El transmisor incorpora un control de ganancia, interruptor de encendido/apagado, y LED indicador de batería baja, que nos prevendrá para hacer el cambio de ella.

El receptor tiene interruptor de encendido/apagado, control de volumen independiente e indicador luminoso de micrófono encendido así como recepción de señal del mismo.

El micrófono de mano incluye interruptor de encendido / apagado, indicador de batería baja, y silencio.

• Amplio rango de frecuencias.
• Micrófono y transmisor con indicador de batería baja.
• Control de volumen independiente.
• Salida desbalanceada mezclada.
• Alcance de 40m.

2. CONTENIDO

Dentro del empaque deberá encontrar lo siguiente:

Micrófono VHF

Micrófono de diadema

Convertidor ca/cc

Micrófono de solapaReceptor VH

1. Interruptor de encendido
2. LED indicador de encendido
3. Control de volumen canal 1
4. LED indicador de micrófono encendido canal 1
5. LED indicador de picos canal 1
6. Control de volumen canal 2
7. LED indicador de micrófono encendido canal 2
8. LED indicador de picos canal 2

3.2 Panel trasero

1. Salida no balanceada mezclada 6,3mm
2. Entrada de corriente
3. Antena A
4. Antena B

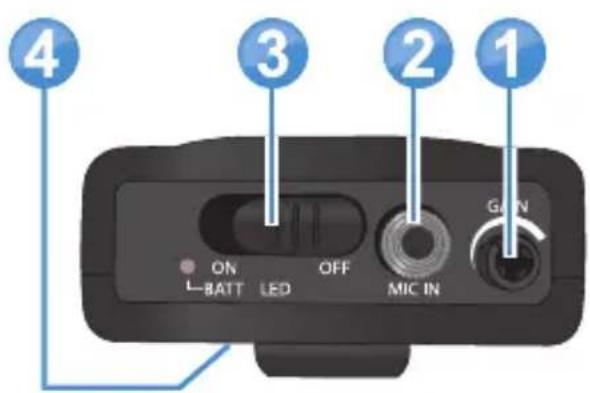

3.3 Transmisor

1. Control de ganancia Ajusta la ganancia de volumen.
2. Conector de micrófono Conecte el micrófono de diadema o de solapa
3. Interruptor de encendido/MUTE Permite encender o apagar el micrófono. En posición central activa el modo de silencio.
4. Compartimiento de batería Permite colocar una batería de 9V.

3.4 Micrófono

1. Rejilla

Protege el cartucho del micrófono y ayuda a reducir los ruidos provocados por el viento o el aliento.

1. Interruptor de encendido

Permite encender o apagar el micrófono.

1. Compartimiento de baterías

Permite instalar dos baterías AA.

4. INSTALACIÓN DE BATERÍAS

1. En el micrófono, retire la cubierta girando en sentido contrario a las manecillas del reloj hasta que se desprenda.

2. Inserte dos baterías nuevas AA. Asegúrese de que las baterías se encuentran colocadas con la polaridad correcta.

3. Vuelva a colocar la tapa del compartimiento de baterías girando en sentido de las manecillas del reloj hasta que quede firme.

4. En el transmisor, retire la cubierta del compartimiento de la batería.

5. Coloque una batería de 9V teniendo cuidado con la polaridad.
6. Vuelva a colocar la cubierta.

1. Conecte un micrófono al transmisor (solapa o diadema).

1. Conecte el adaptador de corriente al conector DC IN del receptor, luego conecte el adaptador a un tomacorriente.
2. Conecte el receptor a un sistema de sonido, mezcladora o amplificador a través de la salida de audio.

6. CONOCIMIENTOS BÁSICOS ACERCA DEL MICRÓFONO

El micrófono es ideal para situaciones de voz cercana y puede sostenerse en la mano o montado en una base para micrófono. Recuerde que la técnica de uso de un micrófono dependen mucho de gustos personales y no existe una posición “correcta” para colocar el micrófono.

Efecto de proximidad

Cuando la fuente de sonido se encuentra a una distancia de 1 centímetro o menos del micrófono, el micrófono incrementará las frecuencias de graves (de 6 a 10dB a 100Hz) creando un sonido más cálido que si estuviera colocado más lejos.

Retroalimentación

La retroalimentación ocurre cuando el sonido amplificado de cualquier bocina entra de nuevo al sistema de sonido a través de cualquier micrófono abierto por lo que es repetidamente amplificado. Comúnmente, estas condiciones son las que causan la retroalimentación:

Colocar las bocinas muy cerca del micrófono, tener demasiados micrófonos abiertos, ajustar los controles de tonos indiscriminadamente (principalmente los tonos agudos) y utilizar el equipo en áreas con alta proporción de superficies reflejantes como vidrio, mármol, y madera.

¿Qué hacer en caso de que una retroalimentación ocurra?

• Haga que el orador hable más fuerte hacia el micrófono

- Reduzca la distancia entre el usuario y el micrófono.

- Reduzca el número de micrófonos abiertos.

- Mueva la bocina lejos del micrófono.

- Mueva la bocina más cerca del oyente.

1. Presione el botón de encendido del receptor. El LED indicador de energía se enciende.

2. Ajuste el nivel de volumen de los micrófonos.

3. Encienda el micrófono y/o el transmisor.

4. Extienda las antenas del receptor y colóquelas en una posición que reciban la señal de los micrófonos de forma adecuada

1. Comience a hablar o cantar. Durante la operación normal el LED indicador de uso del micrófono se encenderá. En el caso de que hubiera picos de voz muy grandes, el LED AF parpadeará. En este caso, baje un poco el volumen para evitar daños.

7. ESPECIFICACIONES

Micrófono

Alimentación (micrófono de mano): 3V --- (2xAA) Alimentación (micrófono de diadema / solapa): 9V--- (batería cuadrada) Rango en frecuencia: 180MHz – 270MHz Estabilidad: 50PPM (-10° \~ 50°C) Poder de transmisión: 10dBm Máximo nivel de entrada: 0dBV Temperatura de operación: -10 \~ 50°C Dimensiones: 265x56x56mm

Receptor

Alimentación: 12V --- a 15V --- 250mA Rango en frecuencia: 180MHz \~ 270MHz Sensibilidad: -92dBm para 30dB Respuesta en frecuencia: 70Hz \~ 16KHz +/- 3dB Rango dinámico: >90dB

Convertidor ca/cc

Alimentación: 100\~240V\~ 60Hz 8W Salida:

12V --- 250mA

El diseño del producto y las especificaciones pueden cambiar sin previo aviso.

Producto: Sistema de micrófonos inalámbricos de mano, solapa y diadema VHF Modelo: WR-057

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor ____ Número de serie ____ Fecha de entrega ____

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

ELECTRÓNICA STEREN S.A. DE C.V.

Biólogo Maximino Martínez, núm. 3408, col. San Salvador Xochimanca, Azcapotzalco, Ciudad de México, C.P. 02870, RFC: EST850628-K51

STEREN PRODUCTO EMPACADO S.A. DE C.V. Autopista México-Querétaro, Km 26.5, sin número, Nave Industrial 3-A, col. Lomas de Boulevares, Tlalnepantla de Baz, Estado de México, C.P. 54020 RFC: SPE-941215-H43

Centro de Atención a Clientes 01 800 500 9000
