SVCA100SP - Sartén SVAN - Manual de uso y guía de instrucciones gratis

Marca	SVAN
Modelo	SVCA100SP
Tipo de Producto	Calentador Eléctrico (Torre/Soporte)
Alimentación	220-240 V ~ 50/60 Hz
Niveles de Potencia	650 W (Bajo), 1350 W (Medio), 2000 W (Alto)
Ajuste de Altura	1.8 m a 2.1 m
Opciones de Montaje	Soporte (autoportante) o Montaje en pared
Tipo de Control	Interruptor de tiro con 3 posiciones de potencia + Apagado
Elemento Calefactor	Radiante (¿cuarzo? - no especificado, se asume radiante)
Características de Seguridad	Protección contra sobrecalentamiento (el manual indica NO CUBRIR), ¿vuelco? (no especificado, pero el manual advierte sobre la ubicación)
Limpieza	Apagar, desenchufar, enfriar; usar un paño suave húmedo; sin abrasivos
Grado de Protección	IP20 (solo uso interior)
Longitud del Cable	Aprox. 1.5 m (estimado)
Peso	No especificado (estimado 5-8 kg)
Dimensiones de la Base	No especificado (diámetro estimado 40 cm)
Certificaciones	CE, RoHS
Uso con Temporizador/Programador	No permitido (riesgo de incendio si se cubre o se coloca incorrectamente)
Distancia Mínima	100 cm frontal/lados, 100 cm superior
Altura de Instalación (Pared)	Al menos 1.8 m sobre el suelo
Para Baños	No permitido cerca de bañera, ducha o piscina
Piezas de Repuesto	Contacte al agente de servicio autorizado
Reparación	Solo por un Agente de Servicio Autorizado

Preguntas frecuentes - SVCA100SP SVAN

¿Cómo ensamblo el calentador SVAN SVCA100SP?

El calentador se puede ensamblar en modo soporte o modo pared. Para el modo soporte, fije el contrapeso a la base, luego fije la columna inferior, luego las columnas media y superior usando los tornillos proporcionados. Conecte la parte calefactora a la columna superior y apriete la perilla. Para el modo pared, retire el accesorio, marque las posiciones de los tornillos en la pared, instale el soporte y cuelgue el calentador. Consulte el manual para obtener pasos detallados.

¿Cuáles son los ajustes de potencia y cómo los uso?

El calentador tiene un interruptor de tiro con 4 posiciones: Apagado (0), 650 W (1), 1350 W (2) y 2000 W (3). Tire del interruptor para seleccionar el nivel de potencia deseado. La ligera vibración al encender se detendrá después de unos segundos.

¿Puedo usar el calentador en un baño?

No, el calentador no debe usarse en las inmediaciones de una bañera, ducha o piscina. Es solo para uso doméstico en interiores y debe mantenerse alejado del agua.

¿Cuál es la distancia mínima de materiales inflamables?

Mantenga al menos 100 cm de espacio libre en la parte frontal y los lados, y 100 cm en la parte superior. No coloque cerca de cortinas, muebles u otros materiales combustibles.

¿Cómo limpio el calentador?

Siempre desenchufe y deje que el calentador se enfríe completamente antes de limpiarlo. Use un paño suave ligeramente húmedo para limpiar la base y la parte radiante. No use estropajos ni productos abrasivos.

¿Qué debo hacer si el cable de alimentación está dañado?

Si el cable de alimentación está dañado, debe ser reparado o reemplazado por un Agente de Servicio Autorizado para evitar peligros. No use el calentador con un cable dañado.

¿Puedo montar el calentador en el techo?

No, nunca instale el calentador en el techo. Debe instalarse al menos a 1.8 m sobre el suelo y solo en una pared o en un piso plano usando la base del soporte.

¿Es seguro usar un temporizador o interruptor automático con este calentador?

No, no use un programador, temporizador ni ningún dispositivo que encienda el calentador automáticamente. Existe riesgo de incendio si el calentador está cubierto o colocado incorrectamente.

¿Qué significa el símbolo 'NO CUBRIR'?

El símbolo (una figura con una cruz) significa que el calentador no debe cubrirse. Cubrirlo puede causar sobrecalentamiento y riesgo de incendio. Siempre asegúrese de que las rejillas de aire no estén obstruidas.

¿Cómo desecho el calentador cuando ya no sirve?

Debe desechar los aparatos eléctricos viejos por separado según las regulaciones locales. Siga la directiva WEEE; contacte a su autoridad local o minorista para una eliminación adecuada. Corte el cable de alimentación después de desenchufarlo para dejarlo inoperable.

MANUAL DE USUARIO SVCA100SP SVAN

MANUAL INSTRUCCIONES

SVAN TRADING S.L.

C/Ciudad de Cartagena, 20. Paterna (46988). SPAIN.

[e-mail]

96060034

ESTUFA ELECTRICA DE PATIO- MANUAL DE INSTRUCCIONES ELECTRIC PATIO HEATER - INSTRUCTION MANUAL

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

INDICACIONES DE SEGURIDAD

Antes de la puesta en funcionamiento de este aparato lea detenidamente el manual de instrucciones y guárdelo para futuras consultas, así como la garantía, el recibo de pago y si es posible también el embalaje exterior e interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

GENERALES:

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.
   2.Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.
   3.PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.
2. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.
3. No desconecte nunca tirando del cable.
4. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.
5. No manipule el aparato con las manos mojadas.
6. No sumergir el aparato en agua o cualquier otro líquido.
7. Antes de su limpieza observe que el aparato está desconectado.
8. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
9. Este aparato es sólo para uso doméstico.
10. En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de [e-mail].
11. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

ESPECIFICAS:

- El significado del símbolo es, NO CUBRIR'. ADVERTENCIA: En orden de evitar un sobrecalentamiento, no cubrir el aparato de calefacción.

- Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente supervisados.

- Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato siempre que éste haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene. Los niños desde 3 años y menores de 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de mantenimiento.

- PRECAUCIÓN: Algunas partes de este aparato pueden ponerse muy calientes y causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes.

- El aparato no debe colocarse inmediatamente debajo de una base de toma de corriente.

- No situar el aparato próximo a paredes, mobiliario, entelados, cortinas, ropas de cama y otros materiales inflamables ya que hay riesgo de incendio.

- No usar este aparato de calefacción en el entorno inmediato de una bañera, ducha o piscina.

- No usar este aparato de calefacción con un programador, temporizador u otro dispositivo que conecte el aparato de calefacción automáticamente, ya que existe riesgo de incendio si el aparato de calefacción está cubierto o colocado incorrectamente.

- No utilice el aparato en ambientes inflamables (por ejemplo cerca de gases combustibles o botes de spray). ¡Riesgo de explosión y fuego!

- Deje siempre un espacio amplio alrededor del calefactor. La zona de seguridad que se debe dejar libre

es 100 cm. en la parte frontal y en los laterales, y 100 cm. en la parte superior.

• Siempre desenchufe el calefactor después de utilizarlo.
• ¡Importante! No introduzca ningún tipo de objeto por las aberturas del calefactor. ¡Existe riesgo de lesiones (descarga eléctrica) y daños en el aparato!
• Mantenga el cable a una distancia prudente de las rejillas de entrada y salida de aire.
• El aparato de calefacción debe ser instalado como mínimo a 1,8m por encima del suelo y extendido al máximo.

MONTAJE DE LA ESTUFA:

Descripción de las partes

ESPAÑOL	ENGLISH
1.ESTUFA	1. HEATING ELEMENT
2.TUERCA DE APRIETE	2.KNOB
3. CABLE	3. POWER CORD
4.NIVEL DE POTENCIA	4. POWER LEVEL
5.TIRADOR DE ENCENDIDO	5. PULL SWITCH
6.TUERCA REGULACION ALTURA	6.HEIGHT REGULATOR
7.TUBO SUPERIOR	7.UPPER POST
8. TORNILLOS	8. SCREW
9.TUBO INTERMEDIO	9.MIDDLE POST
10. TORNILLOS	10. SCREW
11. TUBO INFERIOR	11. LOWER POST
12. ABRAZADERA	12.CLAMP
13.TAPA DE LA BASE	13. BASE COVER
14. TORNILLOS	14.SCREW
15. BASE	15.BASE
16. GOMAS ANTIDESLIZANTES	16.NON SLIP BASE

Para el montaje, siga las siguientes instrucciones:

□ Modo pie

1. Fije el contrapeso dentro de la base con los 4 tornillos suministrados. (Imagen 1)

2. Fijar el tubo inferior a la base usando los 4 tornillos que se proporcionan e inserte la tapa. Coloque la abrazadera.

3. Conectar el tubo intermedio al inferior y luego al superior, fijándolos con los tornillos suministrados. (Imagen 2 y 3). Entre el superior y el intermedio coloque las abrazaderas.

4. Conectar la estufa al tubo superior y fíjelo con la tuerca de apriete (Imagen 4)
5. Pase el cable por la abrazadera
6. Ajuste de altura: mínimo 1.80cm máximo 2..10cm

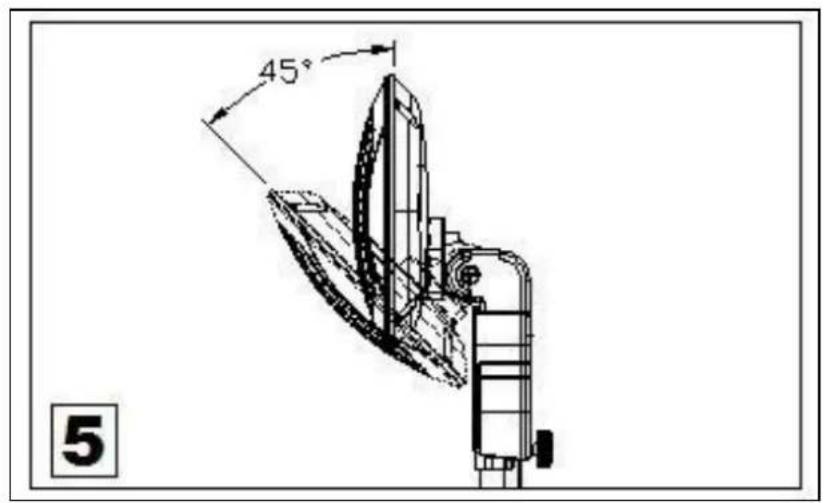

7. El cabezal de la estufa podrá moverse hacia arriba y abajo en un rango de 45°. (Imagen 5)
8. Este modelo también puede ser instalado en la pared usando el accesorio suministrado a tal fin. Nunca en el techo

□ Modo pared

1. Quite el accesorio metálico de la parte trasera de la estufa. Preséntelo en la pared y marque con un rotulador la posición de los tornillos
2. Vuelva a colocar el accesorio en la estufa con la ayuda de los tornillos.
3. Instale la estufa completa en la pared. Nunca en el techo.

El aparato se enciende con el tirador de encendido(5). Podrá notar una ligera vibración al encender el aparato. Ésta se detendrá al cabo de unos segundos.

Con el tirador de encendido:

Posición 0: Off

Posición 1: 650 W (normal)

Posición 2: 1300 W (potencia intermedia)

Posición 3: 2000 W (máxima potencia)

LIMPIEZA Y MANTENIMIENTO

• Antes de limpiar el aparato: apáguelo, desconecte el enchufe de la toma de corriente yespere hasta que se haya enfriado.
• Proteja la parte radiante del polvo para preservar su efectividad.
• Para limpiar la base y la parte radiante utilice un paño húmedo y no utilice estropajos ni productos abrasivos.
• Cuando no se utilice el aparato, cúbralo y póngalo en un lugar seco, puede ponerlo denuevo en su embalaje original para protegerlo del polvo y la humedad.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con

el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directriz de Baja Tensión 2006/95/CE y los requisitos de la directriz de Compatibilidad Electromagnética 2004/108/CE.

svan

ELECTRIC

OUTDOOR HEATER

C/Ciudad de Cartagena, 20. Paterna (46988). SPAIN.

[e-mail]

96060034

ENGLISH
