AAWV-06CR1FAU - Aire acondicionado Admiral - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado de ventana
Marca	Admiral
Modelo	AAWV-06CR1FAU
Capacidad de enfriamiento	6,000 BTU
Alimentación eléctrica	115 V ~ 60 Hz, 15 A
Tipo de enchufe	3 clavijas con conexión a tierra (NEMA 5-15)
Apertura mínima de ventana	15.5" An x 22" Al
Dimensiones (An x Al x Pr)	Aprox. 18" x 12" x 20"
Peso	Aprox. 55 libras
Velocidades del ventilador	Automático, Bajo, Medio, Alto
Rango del termostato	66°F – 88°F (19°C – 31°C)
Temporizador	0 – 24 horas (ENCENDIDO/APAGADO)
Control remoto	Sí, con pantalla LCD
Modos	Frío, Solo ventilador, Ahorro de energía frío
Intercambiador de aire	Entrada de aire fresco (abrir/cerrar)
Tipo de filtro	Lavable, reutilizable
Frecuencia de limpieza del filtro	Semanalmente (recomendado)
Características de seguridad	Cable de alimentación GFCI (detección de corriente de fuga)
Tipo de instalación	Ventana corredera vertical o ventana de batiente
Garantía	5 años completo (piezas y servicio a domicilio)
Certificaciones	Listado UL, reconocido ETL
Refrigerante	R-32 (estimado)

Preguntas frecuentes - AAWV-06CR1FAU Admiral

¿Cómo limpio el filtro de aire?

Apaga y desenchufa la unidad. Sujeta la parte superior de la rejilla de entrada y tira hacia adelante para acceder al filtro. Retira el filtro, lávalo con detergente suave y agua tibia, enjuágalo, escúrrelo y vuelve a instalarlo. Límpialo semanalmente para un rendimiento óptimo.

¿Cuál es el tamaño mínimo de ventana para la instalación?

La apertura mínima de ventana requerida es de 15.5 pulgadas de ancho por 22 pulgadas de alto. La unidad está diseñada para ventanas correderas verticales o de batiente.

¿Cómo configuro el temporizador?

Presiona el botón TIMER. Cuando la unidad esté encendida, presiona para configurar el temporizador de APAGADO; cuando esté apagada, presiona para configurar el temporizador de ENCENDIDO. Usa los botones ▲/▼ para ajustar el tiempo de 0 a 24 horas. El LED del temporizador mostrará el tiempo restante.

¿Por qué no enfría mi aire acondicionado?

Verifica que el cable de alimentación esté enchufado, que el disyuntor no esté disparado y que el modo esté configurado en FRÍO. También asegúrate de que el filtro de aire esté limpio y que no haya obstrucciones al flujo de aire. Si el compresor está sobrecargado, espera 10 minutos para que se reinicie.

¿Cómo pruebo el cable de alimentación GFCI?

Enchúfalo en un tomacorriente de 3 clavijas con conexión a tierra. Presiona RESET, luego presiona TEST (deberías escuchar un clic). Luego presiona RESET nuevamente para fijar. Si el botón de Reset no permanece presionado, no uses el cable; comunícate con el fabricante para un reemplazo.

¿Puedo usar un cable de extensión?

No, no uses un cable de extensión ni un adaptador. Enchúfalo directamente en un tomacorriente de 3 clavijas con conexión a tierra que cumpla con las especificaciones eléctricas (115 V, 60 Hz, 15 A).

¿Cómo uso el control remoto?

Inserta dos baterías AAA (1.5V), haciendo coincidir la polaridad. Apunta el control remoto al receptor de señal de la unidad dentro de 23 pies. Usa los botones para encendido, modo, velocidad del ventilador, temporizador y ajuste de temperatura.

¿Qué hace el modo de Ahorro de energía?

El modo de Ahorro de energía cicla el ventilador y el compresor para mantener la temperatura mientras reduce el consumo de energía. El ventilador funciona con menos frecuencia que en el modo Frío normal. Espera 3 minutos al cambiar de modo.

¿Cómo limpio las bobinas y la bandeja de condensados?

Para el mantenimiento anual, inspecciona y limpia las bobinas y los conductos de agua condensada. Usa un cepillo suave o una aspiradora para eliminar residuos. Asegúrate de que el tapón de drenaje esté en su lugar para evitar fugas. Esto es responsabilidad del consumidor.

¿Qué debo hacer si gotea agua adentro?

Verifica que la unidad esté ligeramente inclinada hacia atrás (aproximadamente 1/2 burbuja en un nivel) para que el condensado drene hacia afuera. Ajusta el perno de nivelación en la plataforma de soporte si es necesario. No perforar agujeros en la bandeja inferior.

MANUAL DE USUARIO AAWV-06CR1FAU Admiral

CORREDIZO MARCO DE AIRE ACONDICIONADO PARA HABITACIONES Manual de Uso y Mantenimiento

Muchase gracias por comprar un aire acondicionado Admiral". Lea atentamente el "Manual de Uso y Mantenimiento" antes de instalar y utilizar este producto. Conserve este manual para consultarlo en el futuro.

For Service Call 1 877 465 3566

Para obtener servicio técnico, llame al 1 877 465 3566

TABLE OF CONTENTS

Page

Introduction 2

Identificación de las Piezas 15

Especificaciones Eléctricas 16

Consejos Antes dela Instalación 17

Instrucciones de Instalación 18-19

Instrucciones de Operación 20-22

Cuidado y Mantenimiento 23

Guía para la Solución de Problemas 24

Garantía 25

INTRODUCTION

Gracias por elegir este aire acondicionado para enfriar su hogar. Este MANUAL DE USO Y MANTENIMIENTO proporciona la información necesaria para cuidar y mantener en forma adecuada su nuevo aire acondicionado. Funcionará sin problemas durante muchos años si le brinda el mantenimiento apropiado. Para evitar problemas al instalarlo, lea completamente las instrucciones antes de comenzar. Este manual contiene información acerca de la instalación y el funcionamiento del aire acondicionado para habitaciones.

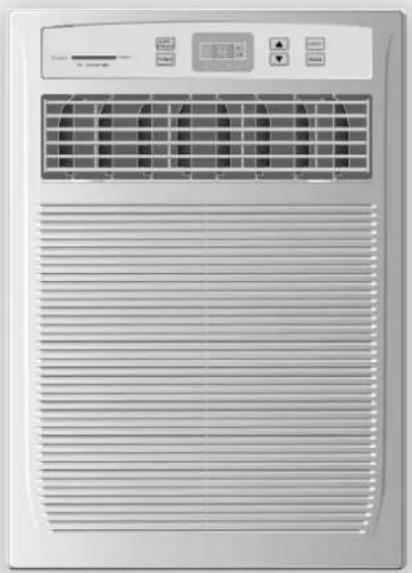

▶ Identificación de las Piezas

Nota:
Las imágenes de este manual están basadas en la vista externa de un modelo estándar. En consecuencia, es probable que la forma sea diferente a la del aire acondicionado que usted seleccionó.

Especificaciones eléctricas

1. Todos los cables deben cumplir con los códigos eléctricos locales y nacionales y los debe instalar un electricista licenciado. Si tiene preguntas relacionadas con las siguientes instrucciones, comuníquese con un electricista licenciado.
2. Verifique el suministro de energía disponible y resuelva cualquier problema con los cables ANTES de instalar y hacer funcionar esta unidad.
3. Para su seguridad y protección, esta unidad está conectada a tierra a través del cable de alimentación cuando se lo enchufa a un tomacorriente de pared provisto de conexión a tierra. Si no est aseguro de que el tomacorriente de pared cuenta con la conexión a tierra apropiada, consulte con un electricista licenciado.
4. El tomacorriente de pared (de 3 clavijas) debe coincidir con el enchufe (de 3 clavijas) del cable de alimentación suministrado con la unidad. NO utilice adaptadores de enchufe ni cables de extensión. Consulte la Tabla 1 para obtener información acerca de receptáculos y fusibles.
5. El rúulo de la unidad contiene datos el étricos y técnicos. Dicho rúulo se encuentra en el lado derecho de la unidad.

Peligro de Descarga Eléctrica

Si el rúulo del aire acondicionado indica 115 voltios y hasta 7.5 amperios, la unidad se puede conectar a un cortacircuito o fusible utilizado por otros dispositivos. No obstante, la suma de los amperios máximos de todos los dispositivos conectados a dicho cortacircuito o fusible no deben exceder los amperios del mismo.

Si el rúulo del aire acondicionado indica 115 voltios y más de 7.5 amperios, debe tener su propio fusible o cortacircuito y no se deberá conectar ningún otro dispositivo o unidad a dicho fusible o cortacircuito.

Para evitar lesiones físicas, desconecte el suministro de energía de la unidad antes de instalarla o repararla.

Tipos de Receptáculos y Fusibles
Capacidad de Voltios 125
Amperios	15
Tomacorriente de Pared
Tamaño del Fusible	15
Fusible con Retardo (o Cortacircuito)	Tipo de enchufe

Tabla 1

Consejos antes de la instalación

Su unidad de Aire Acondicionado para Habitaciones se ha diseñado para lograr un alto rendimiento y ahorrar energía el étrica. Siga las siguientes sugerencias para lograr un mayor rendimiento.

1. Ajuste el termostato a un nivel que le resulte agradable y déjelo en el nivel seleccionado.
2. El filtro de aire es muy eficiente a la hora de eliminar partículas que se desplazan por el aire. Mantenga limpio el filtro de aire. Por lo general, el filtro deberá limpiarse una vez al mes. Es probable que sea necesario limpiarlo con más frecuencia dependiendo de la calidad del aire exterior o interior.
3. Puede utilizar tapices, cortinas o pantallas para evitar que la luz directa del sol caliente su habitación, pero NO obstruya el aire acondicionado. Permita que el aire circule alrededor de la unidad sin obstrucciones.
4. Encienda el aire acondicionado antes de que la temperatura exterior sea demasiado elevada y desagradable. De esta manera evitará sufrir calor mientras la unidad enfria la habitaci ó.
5. Cuando la temperatura exterior es lo suficientemente fresca, utilice sido HIGH FAN (ventilador al mínimo) o LOW FAN (ventilador al mínimo). Esto hace que el aire interior circule a una temperatura agradable y consume menos energía a el ótrica que si hiciera funcionar la unidad como enfriador de aire.

PRECAUCIÓN

Para evitar problemas durante la instalación o el funcionamiento de la unidad, lea completamente las instrucciones.

El Aire Acondicionado para Habitaciones se ha diseñado de modo tal que resulte fácil su instalación en ventanas verticales (de tipo deslizante). NOTA: esta unidad NO se ha diseñado para ventanas armadas sencillas o dobles.

NOTA: conserve la caja de la unidad y los materiales de empaque para almacenarla o transportarla en el futuro. Antes de instalar la unidad compare el contenido del juego de herrajes con la lista de control del modelo correspondiente. Consulte las siguientes listas (Fig. A).

Nota: Tornillo Excedente Para d Uso de Reserva.

Herramientas Necesarias para la Instalación en Ventana:

Destornilladores: Philips y de cabeza plana Taladro eléctrico: broca de 1/8 pulgada de di metro

Lpiz

Cinta matrica

Tijeras

Nivel de carpintero

Instrucciones de Instalación

La instalación mencionada debe ser permanente y si se realiza en un apartamento o en una propiedad de alquiler, antes de instalar la unidad deber solicitar permiso a los propietarios o encargados del edificio para realizar las modificaciones mencionadas.

Instalación en Ventanas Deslizantes de Metal

1. Escoja el lugar de instalación. Es imprescindible que el montaje en el marco de la ventana y el costado de la estructura est n ensamblados correctamente de modo que puedan sostener el peso de la unidad. Refu rcelos si es necesario.
2. Deslice una hoja de la ventana para abrirla e instalar la plataforma de montaje.

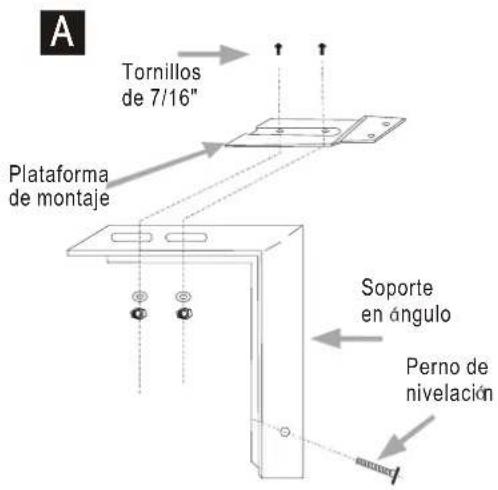

3. Sujete el soporte en ngulo a la parte inferior de la plataforma de montaje con dos tornillos de 7/16" de largo, junta de culata y tuercas, pero no los apriete (vea la Fig. A).

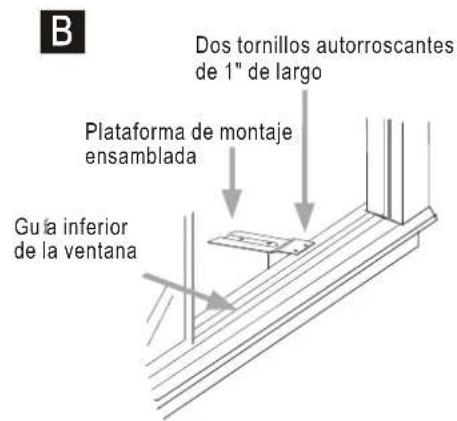

4. Coloque la plataforma de montaje contra la gu a inferior de la ventana y el borde vertical del marco de la ventana.
5. Suj tela al umbral de la ventana con dos tornillos autorroscantes de 1" de largo. Para corregir la interferencia de la plataforma de montaje con la gu a de la ventana o la ventana resistente a huracanes, sujete firmemente un list n de compensaci n de 2" de ancho al umbral de la ventana. El list n deber tener un largo igual al ancho de la plataforma de montaje y estar alineado con el borde posterior del umbral. El grosor del list n deber depender de la cantidad de interferencia (vea la Fig. B).
6. Jale el soporte en ngulo hacia la parte exterior de la estructura. Apriete dos tornillos de 7/16" de largo en la parte superior de la plataforma de montaje.
7. Ajuste el perno de nivelaci n de modo que el soporte en ngulo quede nivelado. Esto permitir que quede bien apoyado. Apriete la tuerca del perno de nivelaci n.

Importante: la unidad debe estar a nivel o levemente inclinada hacia atrás para permitir la descarga adecuada de la condensación de la humedad del aire.

Precaución: no perfore la bandeja inferior. La unidad tiene un diseño que le permite funcionar con aproximadamente 1/2" de agua en la bandeja inferior.

1. Corte dos pedazos de sello igualesa la altura de la ventana. Qu teles el revestimiento y apl quelas a los bordes interiores verticales del marco de la ventana y a la hoja de la ventana deslizante que quedar apoyada contra la unidad (vea la Fig. C).

2. Coloque la unidad sobre la plataforma de montaje. Aseg rese de que los canales laterales de la unidad hagan tope con el borde vertical del marco de la ventana.

Nota: si el canal lateral de la unidad no queda firme, extr igala y vuelva a ajustar al perno de nivelaci n.

1. Haga dos orificios de 1/8" en el canal del marco de la ventana alineados con los orificios de la barra inferior. En estos orificios coloque dos tornillos autorroscantes de 3/8" de largo. Si el canal del marco de la ventana no es lo suficientemente alto como para utilizar los orificios existentes, haga orificios nuevos al lado de los existentes para sujetar la barra inferior de la unidad a la plataforma de montaje. La unidad deberá quedar firmemente asegurada al canal del marco de la ventana o a la plataforma de montaje (vea la Fig. D).
2. Deslice la hoja interna de la ventana para cerrarla. Aseg rese de que el borde vertical de la hoja interna de la ventana haya quedado firmemente presionado contra el costado del gabinete de la unidad. Corte la sello restante igual alancho de la abertura de la ventana. Quitele el revestimiento y apliquela al borde superior interno del marco de la ventana (vea la Fig. C).

Instrucciones de Instalación

D

Precaución: no obstruya la circulación de aire por las persianas externas del gabinete.

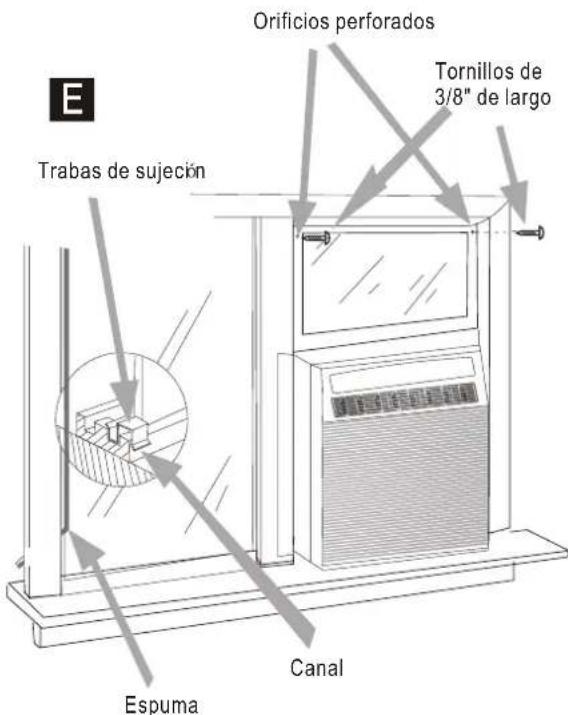

1. Instale las trabas de sujeción en los bordes superior e inferior del interior de la ventana para asegurarla. (Vea la Fig. E)
2. Corte la espuma suministrada del largo necesario e insertela entre la hoja de ventana interior y el exterior de la ventana (Vea la Fig. E).
3. Coloque el sujetador superior en el borde superior del panel del filtro, luego coloque el borde inferior del panel de relleno en la ranura inferior (montada en la unidad). El panel de relleno se puede cortar con cuchillo o tijera para adaptarlo a la altura de la ventana (Vea la Fig. C).
4. Deslice las correderas hacia arriba y aseg rese de que el panel de relleno este alineado en las correderas.
5. Una vez que las correderas esten contra el sujetador superior, haga un orificio de 1/8" en el marco de la ventana alineado con el orificio existente en la corredera. Coloque un tornillo autorroscante de 3/8" de largo en el orificio. Haga lo mismo con la otra corredera.
6. Verifique todos los sellos y tape toda perdida de aire alrededor de la unidad. Utilice el sellador suministrado para tapar todo hueco pequeño.

Instalación en Ventanas de Hoja Batiente de Metal

Este aire acondicionado tiene un diseño que facilita su colocad n en la mayoría de las ventanas de hoja batiente. Tal como se la env a de fábrica, la unidad puede colocarse en una abertura de ventana de 15 1/2" de ancho y 22" de alto como mínimo. Es preferible instalarla en una ventana cerrada o estacionaria. También se puede instalar en un marco de ventana abierta siempre que esta pueda sujetarse al exterior del edificio o extraerse por completo.

1. Ventana cerrada o estacionaria: Instale la unidad en una hoja de ventana estacionaria para evitar manijas o cerrojos de ventana. Si la unidad se instalarán en una hoja de ventana móvil o junto a ella, es posible que sea necesario extraer el pasador, la manija o ambos. Quite la manivela y deje la ventana cerrada. Quite las hojas de vidrio y los listones de separación de modo que quede suficiente altura como para montar la unidad.

2. Abra el marco de la ventana, quite la manivela y los pasadores.
   Pliegue la hoja de la ventana hacia atós contra la pared externa del edificio y asegúrela, o si es posible quitela completamente.

3. Seró necesario colocar un panel de relleno al costado de la unidad cuando se la instale en ventanas de un ancho superior a 15 1/2".
   Dicho panel deberá ser de madera, tener un espesor de 3/4" y estar asegurado a un costado de la abertura de modo que quede una abertura de 15 1/2" de ancho. El panel de relleno deberá abarcar el largo total de la ventana. Pintelo del color correspondiente.
4. Instale la unidad tal como se ha descrito en la sección de Instalación en Ventanas Deslizantes de Metal antes descrita.

Instalación en Ventanas de Madera (Deslizantes o de Hoja Batiente).

1. En ventanas de hoja batiente de madera es necesario construir un marco de madera de por lo menos 1" de espesor con una abertura de 15 1/2" de ancho.
2. Pinte el marco y sujeto firmemente. Sellelo a la abertura de la ventana.
3. Instale la unidad en el marco siguiendo los procedimientos para ventanas de metal (deslizantes o de hoja batiente).
   Estas instalaciones también son comunes, y debido a que los estilos y tamanos de las ventanas de hoja batiente son tan variados, le recomendamos que busque a una persona calificada para realizar este tipo de instalación. El representante que vende estas unidades puede recomendar o proporcionar personal capacitado para instalarlas.

Instrucciones de Operación

Este aire acondicionado se puede operar fácilmente con los botones del panel de control as como también con el control remoto.

Precauci n: Espere tres minutos antes de volver a comenzar

Panel de Control

Funciones del Control

Intercambiador de Aire: cuando est abierto hace que circule el aire fresco y elimina el aire viciado. El m ximo enfriamiento y circulaci n de aire se producen cuando est cerrado.

Botón ON/OFF (Encendido/Apagado)

Si presiona este botón, encenderel aire acondicionado (o lo apagarási esten funcionamiento).

Botán MODE (Modo)

Cada vez que se presiona el botón MODE, el modo de operación cambia en estas secuencias: COOLING (Enfriamiento) FAN ONLY (S lo ventilador) ENERGY SAVING (Ahorro de Energ a) → COOLING (Enfriamiento)

NOTA: Después de seleccionar un nivel, espere 3 minutos antes de pasar a otro.

Botón FAN SPEED (Velocidad del Ventilador)

Se utiliza para seleccionar la velocidad del ventilador ensecuencia: automótica, baja, media y alta.

Botón TIMER (Temporizador)

Se utiliza para programar o cancelar el funcionamiento del temporizador.

Cuando la unidad esten funcionamiento, puede seleccionar OFF TIMER (Apagar Temporizador). Cuando la unidad estápagada, puede seleccionar ON TIMER (Encender Temporizador).

El rango de horas para programar el temporizador es de 0 a 24 horas.

Si selecciona OFF TIMER, la pantalla del temporizador indicad durante 12 se gundos el tiempo restante para el apagado de la unidad y luego indicar la temperatura fijada.

Si presiona el botán TIMER dentro de esos 12 segundos, se desactivar la función OFF TIMER.

Si selecciona ON TIMER, la pantalla del temporizador indicar el tiempo restante para el encendido de la unidad. Si desea cancelar la función ON TIMER, presione el botón TIMER.

Botón ▲▼

En modo COOLING se utiliza para fijar la temperatura ambiente y en modo TIMER para programar la hora. Si se presionan las dos teclas a la vez, el indicador de temperatura alternar entre °C y °F.

NOTA: el rango de temperaturas oscila entre 19° Q(66°F) y 31°C (88°F).

Símbolos del indicador del panel del control:

Ventilador en velocidad automática

Enfriamiento

Ventilador en velocidad baja

São ventilador

Mostrar temperatura fijada Mostrar hora programada

⊕ Ventilador en velocidad media

Temporizador

* Ventilador en velocidad alta

- Ahorro de energía

Las luces del indicador LED anteriormente mencionadas se encienden cuando se usan los modos correspondientes.

Instrucciones de Operación

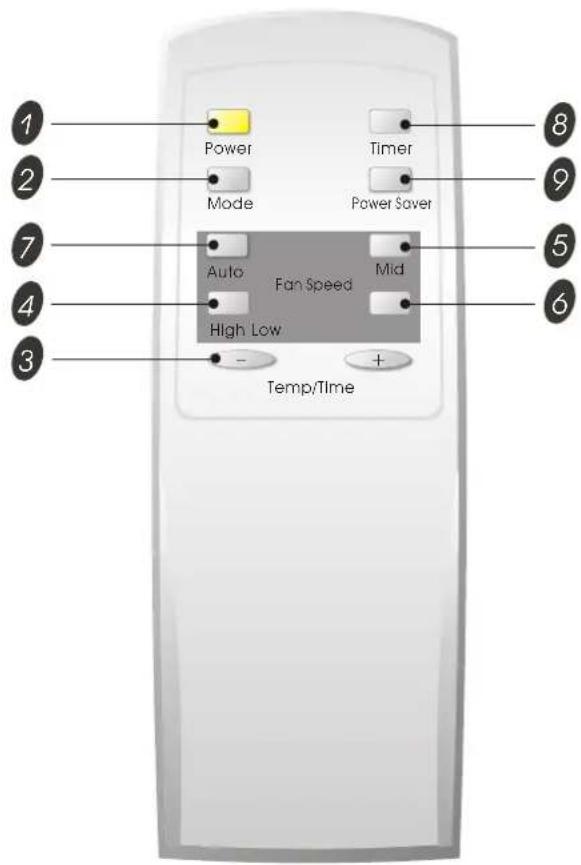

▶Control remoto

1 Botón Power (Encendido/Apagado)

El aparato se encenderá si está apagado o apagará cuando están operación, si oprime este botón.

2 Botón Mode (Modo)

Utilice este botón para seleccionar el modo de operación.

3 Botn + -

Botones de ajuste de temperatura oprima para ajustar la temepratura del cuarto. oprima para programar la hora.

4 Botán High

Para ajustar el modo alta velocidad de ventilador.

5 Botón Mid

Para ajustar el modo mediana velocidad de ventilador.

6 Botán Low

Para ajustar el modo baja velocidad de ventilador.

7 Botán Auto

Para ajustar el modo auto velocidad de ventilador.

8 Botán Timer (Temporizador)

Para poner o cancelar la operación de timer.

9 Botán Power Saver

Para ajustar el modo de energía-ahorro.

• Después de seleccionar un nivel, espere 3 minutos antes de pasar a otro.
• Espere 3 minutos antes de recomenzar el aparato.

Instrucciones de Operación

▶ Control remoto

•Colocaián de las pilas

Retire la tapa de las en el sentido de la flecha. Introduzca las pilas nuevas, con cuidado de que coincidan los polos(+)y(-).

Vuelva a instalar la tapa, deslizándola otra vez a su posición.

Nota:

Utilice pilas 2 LR6 AA(1.5V). No utilice pilas
recargables. Sustituya las pilas por otras nuevas del mismo tipo cuando la pantalla aparezca atenuada.
Si la sustitución se realiza en el plazo de 1 minuto, el mando a distancia conservará los valores prefijados oridinales (Este función es sólo para controlador remoto de LCD).

Para operar el aire acondicionado, apunte el controlador remoto la señor del receptor.

El controlador remoto se ra a operar el aire acondiciondo con una diatancia hasta 23 pies cuando apunta a la señor del receptor de la unidad.

Cuidado y Mantenimiento

Cuando repare el aire acondicionado, asegúrese de colocar la perilla de modo en OFF y luego desconectar el cable de alimentación del tomacorriente el otrico.

1. NO utilice gasolina, bencina, disolvente u otros productos qu ímicos en el aire acondicionado, ya que estas sustancias pueden dañar el acabado de pinturay deformar las piezas de pl ático.
2. Nunca derrame agua directamente en el frente de la unidad ya que danar a el aislamiento el ctrico.

Limpieza del Filtro de Aire

NOTA: Si no mantien el limpio el filtro de aire la circulación de aire será escasa. NO haga funcionar la unidad sin el filtro. Es posible que se descomponga.

Si usa y mantiene el aire acondicionado en forma adecuada prolongar la vidaútil de la unidad. Le recomendamos inspeccionar y limpiar anualmente las serpentinas y los conductos de agua de condensaci n. El costo de la inspección anual corre por cuenta del consumidor.

Si la rejilla de entrada de aire y el gabinete se ensucian, Límpielos con agua templada (por debajo de los 104°F / 40°C). Se recomienda eluso de un detergente suave.

Dirección del flujo de aire

El aire acondicionado esta equipado con persianas regulables que controlan la dirección del flujo de aire. Estas persianas se regulan manualmente mediante palancas que se mueven en la dirección deseada para que circule el aire.

Cómo Limpiar el Filtro de Aire

Cuando el aire acondicionado esta en funcionamiento, el aire interior se filtra constantemente y atrapa en el filtro lavable el polvo suspendido en el aire. Por lo tanto, el filtro deber inspeccionarse y limpiarse una vez por mes..

1. Apache la unidad.
2. Tome ambos lados cerca de laparte superior de la rejilla de entrada de aire y jale hacia adelante. La rejilla de entrada de aire girar hacia adelante y dejaráver el filtro de aire.
3. Quite el filtro de aire de las lengetas.
4. Lávelo con cuidado con agua tibia y un detergente suave. Enjuíquelo con agua limpia, sequelo y vuelva a colocarlo.
5. Vuelva a colocar la rejilla de entrada de aire.

Cómo Quitar el Filtro de Aire:

El filtro de aire de este modelo se encuentra detrás de la rejilla delantera de entrada de aire. Para quitarlo, tome el mango (leng eta) del filtro, ubicado en la parte superior de la rejilla de entrada de aire y desl pelo hacia arriba (vea la figura a la derecha). Para volver a instalarlo realice el mismo procedimiento a la inversa.

Cuidado de Fin de Temporada

1. Haga funcionar el ventilador durante medio día para que se seque el interior de la unidad.
2. Apóguelo y desench felo del tomacorriente de pared.
3. Limpie el filtro.
4. Almacénelo en un lugar seco.

Guá para la Solución de Problemas

Generalmente los problemas son sencillos y es probable que no sea necesario llamar a unét cnico. Esta guía puede ayudarlo a resolverlos.

PROBLEMA CAU	SA POSIBLE SOLUCI N SUGERIDA ó
El aire acondicionado no funciona	La unidad no recibe suministro eléctrico.	Verifique si el cable de alimentación e st conectado al tomacorriente.Verifique el fusible o el cortacircuito.Fije el FAN CONTROL (control del ventilador) en una posición que no sea OFF.
Enfría poco o nada	Filtro de aire sucio.Capacidad inadecuada para la aplicación.Flujo de aire obstruido.Corte de energía eléctrica, se cambide nivel demasiado rápido o se disparel interruptor por sobrecarga del compresor.	Limpie o reemplace el filtro de aire.Hable con el representante para determinar cuál es la capacidad adecuada para la aplicación.Quite toda obstrucción de la rejilla o de las persianas exteriores.Haga funcionar el ventilador para reiniciar el compresor (en aproximadamente 10 minutos).
Unidad ruidosa	Piezas sueltas.Soporte inadecuado.	Ajuste las piezas sueltas.Proporcione soporte adicional a la unidad.
Olores	Formación de moho u hongos sobre las superficies humedas.	Quite el tapán de drenaje y la bandeja base.Cambie el tapán de drenaje.Limpie la unidad en forma completa.
Gotea agua afuera	Es normal la descarga de condensación cuando el clima es cálido y húmedo.	Utilice tuberías flexibles para desviar el flujo de agua.
Gotea agua adentro	La unidad no estibien inclina da como para permitir el desague externo.	La unidad debe instalarse con un ligero desnivel para permitir una descarga adecuada de la condensación. Verifique la unidad y realice los ajustes necesarios.
Se forma hielo o escarcha	Baja temperatura exterior.El filtro de aire de la unidad estásucio.	Cuando la temperatura exterior sea inferior a los 65°F es posible que se forme escarcha si la unidad funciona en modo de enfriamiento.Cambie el funcionamiento de la unidad a FAN (solamente) hasta que la escarcha se derrita.Quite el filtro y limpielo.

NOTA:

Si el cortacircuito interrumpe la corriente varias veces o el fusible se quema más de una vez, comuní quese con un técnico licenciado.

Garantía

GARANTÍA COMPLETA DE 5 AÑOS

Este producto se garantiza por 5 años a partir de la fecha de la compra original. Cualquier parte que falle en materiales o la ejecución sen substituida dentro del período de la garantía. Esta garantía incluye servicio a domicilio. Una copia de su prueba de la compra, con la fecha de la compra del producto incluida, se requiere para acordar esta reparación del servicio.

Para el nombre y la localización de un prestador de servicio autorizado lo más cerca posible a usted, llame por favor al 1-877-465-3566. Refi rase por favor al nombre del producto, a la marca, y al número de modelo cuando usted llama.

Esta garantía no se aplica si el daño ocurre debido a accidente, manejo u operación incorrectos, daños de transporte, abuso, uso erróneo, reparacion no autorizada, el uso comercial del producto otro uso para el cual no fuera pensado.

TODAS LAS GARANTÍAS, EXPRESADAS O IMPLICADAS, DURAN POR 5 ANOS APARTIR DE LA FECHA DE LA COMPRA ORIGINAL. ESTA GARANTÍA NO CUBRE LA RESPONSABILIDAD POR LOS DAÑOS FORTUITOS O CONSECUENTES PARA CUALESQUIER CAUSA EN NINGUNCASO.

Esta garantía se extiende al dueño original y a cualquier dueño subsiguiente para los productos comprados para el uso casero dentro de los E.E.U.U.. Algunos estados no permiten la exclusión o la limitación de daños fortuitos o consecuentes. Esta garantía le da las derecho específicos, y usted puede también tener otras derechos que puedan variar de estado a estado. Para saber cu les son, sus derechas legales consulte a su oficina local del consumidor o a la procuraduria de su estado.

Admiral®
