Tipo de producto	Televisor en color
Marca	Toshiba
Modelo	43VJ22P
Tamaño de pantalla visible	109 cm (4:3)
Sistemas de TV	PAL, SECAM, NTSC 3.58/4.43
Conexiones externas	3 tomas Scart (RGB, A/V, S-Video), Entrada lateral S-Video y Audio/Vídeo, Salida de auriculares
Número de programas	100
Sonido estéreo	NICAM estéreo
Potencia de salida de audio	14 W + 14 W RMS
Consumo de energía	130 W (según EN60107-1)
Alimentación	230 V CA 50 Hz
Dimensiones (An x Al x Pr)	958 x 1159 x 443 mm
Peso	Aprox. 49 kg
Funciones principales	Sintonización automática y manual, Teletexto (Auto y Lista), Bloqueo de panel, Temporizador de apagado, Ajuste de imagen (Modos preestablecidos y personalizado), Reducción de ruidos, Ajuste de posición imagen, Relación de aspecto 4:3/16:9, Convergencia ajustable
Accesorios incluidos	Mando a distancia, 2 pilas R03/AAA
Idiomas del menú	Múltiples idiomas (seleccionable en configuración)
Entrada directa de canales	Sí, mediante números de canal
Seguridad	Ventilación adecuada (al menos 10 cm alrededor), No exponer a calor o humedad extremos, No obstruir rejillas, No exponer a líquidos, No introducir objetos en ranuras
Limpieza	Apagar y limpiar con paño suave y seco. No usar productos abrasivos ni disolventes
Reparabilidad	No desmontar tapas fijas; contactar con distribuidor para reparaciones
Información de conformidad	RD 1160/89, RD 138/89, RD 7/1988

Preguntas frecuentes - 43VJ22P TOSHIBA

¿Por qué hay contornos coloreados en la imagen?

Esto indica que la convergencia de colores necesita ajuste. Seleccione Convergencia en el menú Otras funciones para alinear los colores rojo y azul hasta que la cruz blanca no tenga sombras.

¿Por qué no hay sonido ni imagen?

Verifique que el televisor esté encendido (interruptor de red y luz de espera). Pulse el botón de Espera en el mando a distancia. Asegúrese de que todas las conexiones estén firmes.

¿Cómo mejorar el color si la imagen tiene poco color o está en blanco y negro?

Vaya al menú Configuración y seleccione Color. Cambie el sistema de color entre AUTO, PAL, SECAM, NTSC 4.43 o 3.58 para obtener la mejor reproducción.

¿Por qué la imagen se ve distorsionada o con colores pálidos?

Puede deberse a condensación si la temperatura ambiente cambia bruscamente. Deje el televisor encendido un rato para que se evapore la humedad.

¿Qué hacer si la señal es débil y la imagen es deficiente?

Pruebe con otra emisora. Utilice la función Sintonización manual precisa desde el menú Configuración para ajustar la sintonía y mejorar la recepción.

¿Por qué no veo la imagen de mi videograbadora o reproductor DVD?

Asegúrese de que las conexiones Scart o AV estén correctas. Seleccione la entrada adecuada pulsando el botón ➡️ repetidamente hasta que aparezca EXT1, EXT2 o EXT3.

¿Por qué la imagen de mi equipo externo sale en blanco y negro?

Compruebe que ha seleccionado el tipo de entrada correcto en el menú Otras funciones. Para señales S-Video, seleccione S-VIDEO en la entrada correspondiente (EXT2 o EXT3).

¿Qué hago si el mando a distancia no funciona?

Verifique que el conmutador lateral del mando esté en modo TV. Compruebe las pilas (AAA) y su polaridad. También asegúrese de estar dentro del alcance (5 metros, 30 grados).

¿Por qué no responden los botones laterales del televisor?

El Bloqueo panel está activado. Vaya al menú Otras funciones y desactive la opción Bloqueo panel. Una vez apagado, solo el mando puede desbloquearlo.

¿Cómo desactivar la pantalla azul cuando no hay señal?

La función Pantalla azul está en el menú Otras funciones. Seleccione DESACT para que la pantalla muestre estática en lugar de azul. Pasados 20 minutos, el TV entrará en espera automáticamente.

MANUAL DE USUARIO 43VJ22P TOSHIBA

Para su seguridad – Algunos pros y contras que tiene que saber	3
Instalación y otros temas a seguir 4
El mando a distancia de su nuevo televisor – guía general	5
Como conectar y encender su nuevo televisor 6
Elección del idioma, país y sistema, Sintonización automática 7
Sintonización manual de su TV – una alternativa a la Autosintonización	8
Ordenación de posiciones de programas 9
Sintonización manual precisa, salto de programa 10

COMO USAR SU TELEVISOR

Controles generales – cambio de la posición del programa	11
Controles del sonido – volumen, quitar el sonido, bass boost, graves/agudos/balance	11

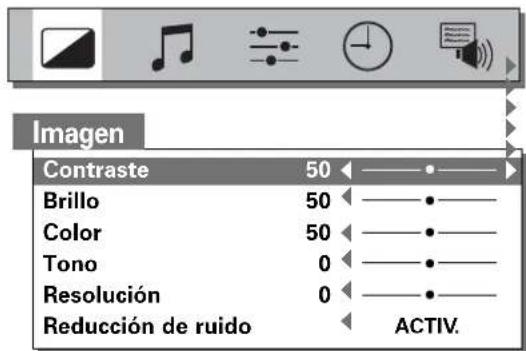

Controles de la imagen – preferencias en cuanto a la imágenes, Reducción de ruidos, ajuste de la posición imagen y relación de aspecto	12

CARACTERÍSTICAS ADICIONALES

El temporizador y presentación visual del reloj – informar al TV del apagado y visualización de la hora en pantalla	13
Bloqueo del panel – inhabilitación de los botones laterales del televisor	13
Transmisiones en estéreo y bilingües – emisiones estéreo o bilingües	13
Selección de entrada y Conexiones AV – de entrada y salida para el equipo conectado	14

TELETEXTO

Modos Auto y Lista	15
Botones de control	16

CONEXIÓN A OTRO EQUIPO

Conexiones y mandos laterales	17
Conexiones traseras	18

PARA SU INFORMACIÓN

Los Menús – una pantalla de los menús principales en pantalla para su consulta	19
Preguntas y Respuestas	20

OTROS

Índice, Especificaciones y Accesorios – información acerca de su televisor

22

TOSHIBA

DECLARACION DE CONFORMIDAD CON NORMAS, EXPEDIDO POR EL FABRICANTE

El que suscribe:	TOSHIBA INFORMATION SYSTEMS (U.K.) LIMITED (Nombre del fabricante)
	Consumer Products Division, European Service Centre, Admiralty Way, Camberley, Surrey, GU15 3DT England (Razón social)

declara, bajo su propia responsabilidad, que el

Equipo: TELEVISOR EN COLOR

En (Estado o zona geográfica): UNITED KINGDOM

Fabricado por: TOSHIBA INFORMATION SYSTEMS (U.K.) LTD

Marca: TOSHIBA

Modelo:

43VJ22P

Objecto de esta declaración, cumple con la normativa siguiente:

Artículo 9.2 del Reglamento Tecnico del servicio de Difusion de Television, aprobado en el R.D. 1160/89.

Anexo V del Reglamento sobre perturbaciones Radioelectricas aprobado en R.D. 138/89.

Exigencias de seguridad del material electrico destinado a ser utilizado en determinados límites de tension, aprobado en el R.D. 7/1988.

Hecho en

PLYMOUTH (Lugar y fecha)

R. J. PHILLIPS

(Nombre y apellidos)

QUALITY AND SAFETY MANAGER

(Cargo)

CONFIGURACIÓN

Para su seguridad

Este equipo se ha diseñado y fabricado de acuerdo con las normas de seguridad internacionales, pero al igual que con cualquier equipo eléctrico, hay que tener cuidado para obtener los mejores resultados y mantener la seguridad. Son de tipo general, para ayudarle con todos los productos de consumo electrónicos y puede que algunos de los consejos no correspondan al artículo que acaba de comprar.

Circulación del aire...

Deje un espacio libre de al menos 10cm alrededor del televisor para una ventilación adecuada. Así impedirá que el televisor se recaliente con los daños que esto podría causar al aparato. También se deben evitar los lugares polvorientos.

Daños provocados por el calor...

Se pueden producir daños si se deja el televisor a la luz directa del sol o cerca de un calentador. Evite los lugares propensos a las temperaturas muy altas o a la humedad, o los lugares en los que la temperatura podría bajar a menos de 5°C.

Suministro de la red...

El suministro eléctrico que requiere este equipo es de 230v CA 50Hz. Nunca conecte el equipo a una alimentación de corriente continua o a cualquier otra fuente de alimentación. Controlar que el televisor no tenga bien puesto el cable de alimentación. NO CORTE el enchufe de la red de este equipo ya que lleva incorporado un filtro especial de radiointerferencia y si se quita, se deteriorará el rendimiento del aparato. EN CASO DE DUDA CONSULTE A UN ELECTRICISTA COMPETENTE.

Para su seguridad...

Lea las instrucciones de manejo antes de intentar usar el equipo.

Asegúrese de que todas las conexiones eléctricas, incluyendo el enchufe de la red, las alargaderas y las interconexiones entre distintos equipos se hagan correctamente y de acuerdo con las instrucciones del fabricante. Apague el aparato y desconecte el enchufe de corriente antes de hacer o cambiar conexiones.

Consulte a su vendedor si tiene alguna duda sobre la instalación, funcionamiento o seguridad sobre su equipo.

Tenga cuidado con los paneles o puertas de cristal en los equipos.

No...

No desmonte ninguna tapa fija ya que esto puede exponerle a voltajes peligrosos.

No obstaculizar las rejillas de ventilación del equipo con artículos como periódicos, manteles, cortinas, etc. El sobrecalentado producirá daños y acortará la vida útil del equipo.

No exponer equipos eléctricos a objetos que desprenden o salpican líquidos o a objetos llenos de líquidos, como jarras, colocadas sobre el equipo.

No colocar objetos calientes o con llamas al aire libre, tales como velas o candelas encendidas, o cerca del equipo. Las temperaturas altas pueden fundir el plástico y provocar incendios.

No se deben usar soportes improvisados y las patas NUNCA deben sujetarse con tornillos de rosca para madera – para garantizar la seguridad total siempre se debe usar un soporte aprobado por el fabricante con los accesorios de fijación provistos, según las instrucciones.

No use auriculares con el volumen muy alto ya que puede dañar el oído de manera permanente.

No se debe dejar el equipo encendido cuando no hay nadie presente, a no ser que las instrucciones indiquen especificamente que el diseño permite el funcionamiento no atendido o que tenga modo de espera. Apague el televisor usando el interruptor del propio aparato y asegúrese de que su familia sepa hacerlo así. Puede ser necesario tomar medidas especiales para las personas débiles o discapacitadas.

No siga usando el equipo si tiene cualquier duda sobre su funcionamiento normal, o si ha sufrido cualquier daño – apáguelo, desenchúfelo de la red y consulte a su distribuidor.

Sobre todo – no deje NUNCA que nadie, especialmente los niños, introduzca nada en los agujeros, ranuras ni cualquier otra abertura en la caja – esto podría provocar una sacudida eléctrica mortal. No se debe adivinar nunca ni arriesgarse con ningún tipo de equipo eléctrico – siempre es mejor prevenir que curar.

PARA DESCONECTAR LA TV Y RETÍRELO EL ENCHUFE.

CONFIGURACIÓN

Instalación y otros temas a seguir

Donde instalar el aparato...

El televisor debe estar alejado de la luz directa del sol y las luces de mucho brillo. Se recomienda un alumbrado suave e indirecto para ver la televisión cómodamente. Coloque el televisor directamente en el suelo o sobre una plataforma robusta. La superficie de montaje debe ser plana y firme. Si instala el televisor encima de una moqueta u otro revestimiento del suelo, asegúrese de que no se dañe con el peso del televisor.

Use cortinas o persianas para impedir que la luz directa del sol caiga en la pantalla.

Siempre hay que tener mucho cuidado a la hora de mover este televisor ya que podría dejar señales en los suelos pulidos o dañar moquetas y otros revestimientos del suelo.

iADVERTENCIA! NUNCA SE DEBE DEJAR UNA IMAGEN ESTACIONARIA EN LA PANTALLA DEL TELEVISOR

Cuando las imágenes estacionarias generadas por TELETEXT, LOGOTIPOS DE IDENTIFICACIÓN DE CANAL, PANTALLAS DE ORDENADOR, MENÚS DE PANTALLA, etc. son dejadas en la pantalla del TV durante algún tiempo, quedarán incrustadas permanentemente.

Si usa su televisor para mostrar imágenes totalmente fijas, o imágenes en movimiento que tengan una imagen fija permanente superpuesta, como los logotipos de las redes emisoras, siempre es aconsejable reducir la graduación tanto del brillo como del contraste.

ESTOS DAÑOS SON COSTOSOS DE REPARAR, NO ESTANDO CUBIERTOS POR LA GARANTÍA, PUESTO QUE SON EL RESULTADO DE UN USO INDEBIDO.

Limpieza de la pantalla y el armario...

Después de apagar la corriente, limpie la pantalla y el armario con un paño suave y seco.

Recomendamos que no use ningún producto de marca para sacar brillo ni solventes en la pantalla o el armario ya que podría dañarlos.

Como deshacerse de un aparato viejo...

Cuando el aparato llegue al final de su vida útil debe deshacerse del mismo según las Normas de las Autoridades Locales o en un centro de reciclaje.

CONFIGURACIÓN

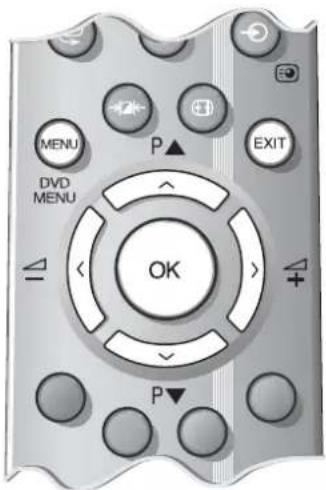

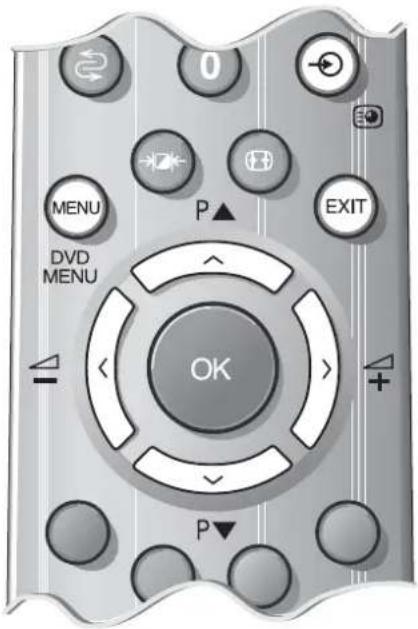

El mando a distancia de su nuevo televisor

Referencia sencilla y visual de los botones de su mando a distancia...

Las pilas ... y el alcance efectivo del mando a distancia...

Retire la tapa posterior para dejar al descubierto el compartimento de las baterías y asegúrese de que introduce las baterías en el sentido correcto.

Los tipos de pila que sirven para este mando a distancia son las pilas UM-4, AAA, IEC R03 1,5V.

No se deben tirar las pilas gastadas al fuego sino en una zona de eliminación designada. No se debe usar una pila vieja y gastada conjuntamente con otra nueva, ni mezclar los tipos de pila.

El rendimiento del mando a distancia empeorará más allá de una distancia de cinco metros o fuera de un ángulo de 30 grados del centro del televisor.

CONFIGURACIÓN

Como conectar y encender su nuevo televisor

Antes de conectar equipos externos, apague y retire la toma de la red.

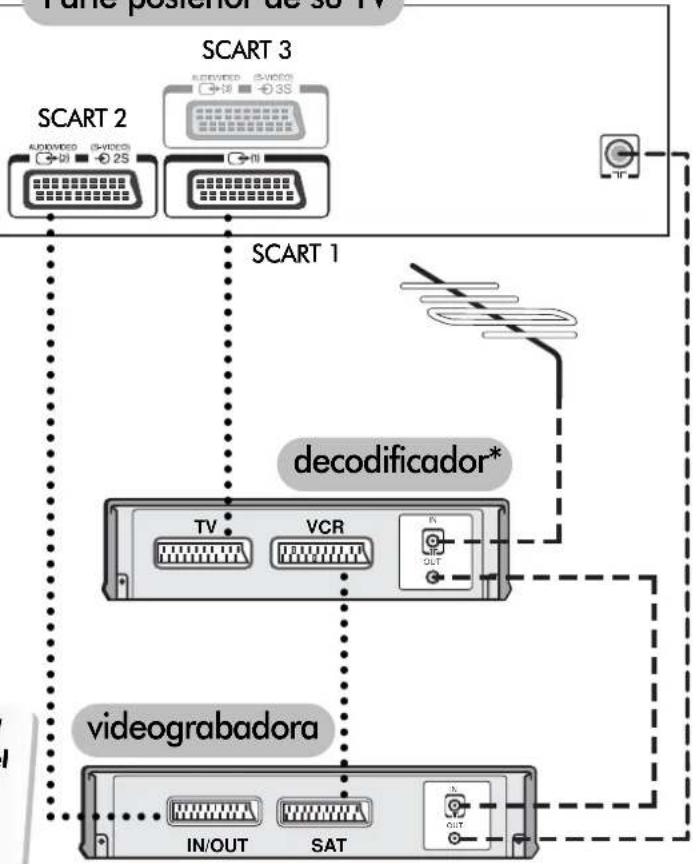

Conexiones traseras...

LE RECOMENDAMOS UTILIZAR CABLES SCART ADEMAS DE CABLE DE ANTENA SIEMPRE QUE SEA POSIBLE.

Cables de antena:

Conecte la antena al enchufe de la parte trasera del televisor. Si utiliza un decodificador* y/o una videograbadora, es esencial conectar el cable de la antena al televisor a través del decodificador y/o de la videograbadora.

Cables Scart:

Conecte el enchufe IN/OUT de la videograbadora al televisor. Conecte el enchufe TV del decodificador al televisor. Conecte el enchufe SAT de la videograbadora al enchufe VCR del decodificador.

Antes de poner en funcionamiento la Sintonización Automática ponga su decodificador y su videograbadora en espera.

*El DECODIFICADOR

podría ser del tipo de: Satélite Digital o cualquier decodificador compatible.

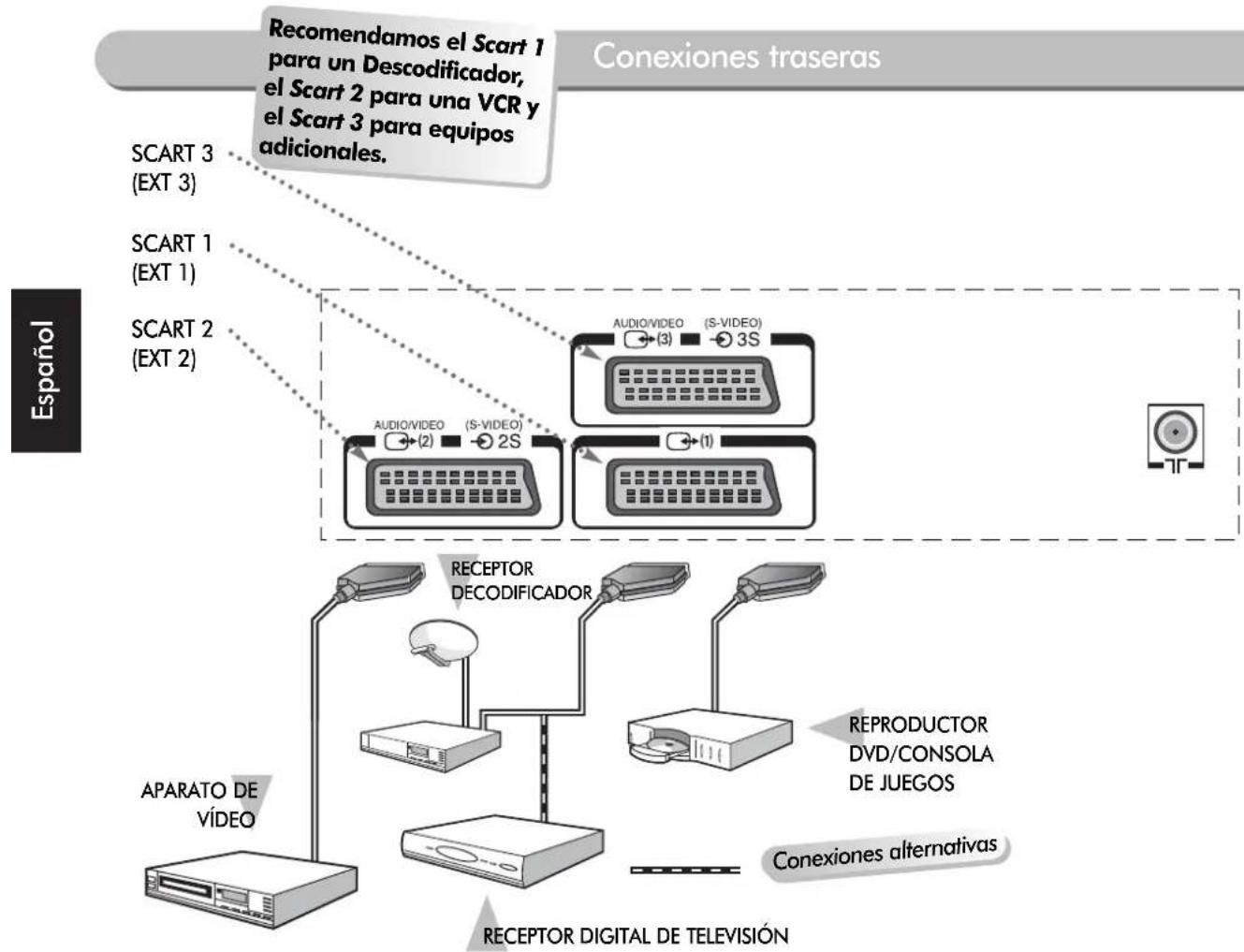

Recomendamos el Scart 1 para un Descodificador, el Scart 2 para una VCR y el Scart 3 para equipos adicionales.

Parte posterior de su TV

...y encoder su nuevo televisor...

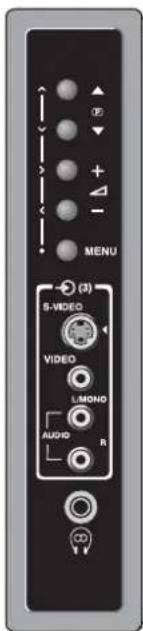

Panel lateral

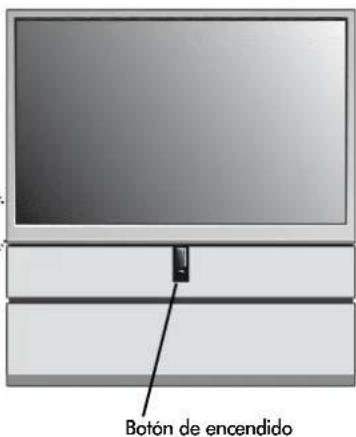

En la parte delantera del televisor...

Si la luz roja de alimentación no se enciende, pulse el botón de encendido en la parte delantera de la TV.

Después pulse uno de los botones numéricos del control remoto o los botones P▲ (∧) o P▼(∨) de la parte lateral de la TV para poder ver la pantalla.

...y con el mando a distancia:

Pulse el botón de espera ⏻:

Esto le permite dejar el aparato en modo de espera cuando deja el televisor desatendido durante intervalos breves. Para volver al modo de televisión pulse el botón 🔊 o cualquiera de los botones enumerados en el mando a distancia. Puede que la imágenes tarde unos segundos en aparecer.

CONFIGURACIÓN

Elección del idioma, país y sistema, Sintonización automática

Antes de poner en funcionamiento la Sintonización Automática ponga su decodificador y su videograbadora en espera.

Esta TV tiene un Sistema de Sintonización Automático, seleccione su País y se sintonizarán e identificarán la mayoría de las cadenas.

6 Acto seguido el botón > para pasar a la pantalla de Sintonización Automática.
7 Su Sistema se habrá seleccionado, si puede elegir, seleccione alguno de los sistemas que aparecen en pantalla.

Sintonización auto.

Se eliminan los ajustes previos. Para no hacer cambios pulse SALIR.

Para escoger el idioma, pulsar el botón MENU, y use el botón > para seleccionar Set up desde la barra superior.

2 Ahora pulsar el botón √para resaltar Language en las opciones del menú Set up.

Set up

3 Pulsar el botón para ver las opciones de idiomas disponibles. Al ritmo que se ve cada idioma, el texto en los menús cambiará automaticamente para el usuario.
4 Elija su país entre las opciones disponibles. Pulse el botón √ para seleccionar el País. Después pulse ⟨ o » para seleccionar. La TV ahora sintonizará las cadenas de su país.
5 Ahoa pulsar el botón √para resaltar Sintonización Automática.

EXIT Salir

B/G – Europa Continental, D/K – Europa Oriental, I – RU, L1, L2 – Francia

8 Pulsar el botón > repetidamente para seleccionar el Sistema. Con el botón √ resaltar Comienzo y pulsar el botón >.
9 La búsqueda comenzará para encontrar todas las cadenas disponibles. ▶▶▶ intermitirá y la viñeta se moverá a lo largo de la línea al tiempo que continúa la búsqueda.

Dejar que la televisión concluya la búsqueda.

Sintonización auto.

EXIT : Salir

10 Cuando la búsqueda ha concluido la TV volverá automáticamente a la posición de programa 1. Puede que esta no sea una imagen clara, por ello el usuario puede querer cambiar el orden de las cadenas, usando Ordenación de Programas, en la página 9.

Si no puede conectar su televisor al decodificador o al magnetoscopio utilizando cables Scart, tendrá que asignar a cada uno de ellos una posición de programa en el televisor, utilizando Sintonización Manual, vea la página 8.

CONFIGURACIÓN

Sintonización Manual de su TV

Como alternativa a la Sintonización Automática, el usuario puede sintonizar su televisión Toshiba manualmente usando Sintonización Manual. Por ejemplo: si ha usado Sintonización Automática pero desea sintonizar una cadena en otro Sistema (véase página 7) o si el usuario no puede conectar su TV a su vídeo/decodificador con cables Euroconectores.

Sintonización Manual

!

Si no puede conectar su televisor al decodificador o a la videograbadora utilizando cables Scart: Tendrá que asignar a cada uno de ellos una posición de programa en el televisor. Ponga en marcha el decodificador en un canal libre, es decir un canal por el que no haya tenido que pagar, e introduzca una cinta pregrabada en la videograbadora y pulse PLAY, y después Sintonización Manual...

Estas opciones aparecerán al tiempo que el usuario se mueve por la pantalla.

Programa: El número que se debe pulsar en el mando remoto.

Sistema: Específico en ciertas zonas. Véase la página 7.

Color: Se ha establecido en fábrica como Auto y sólo debe cambiarse si se presentan problemas, es decir, NTSC input de una fuente externa.

Búsqueda: Buscar una señal por arriba y por abajo.

Saltar programa: * Significa que no se ha guardado nada o que la función de saltar el canal está activada. Véase la página 10.

Canal: El número de canal por el que transmite una cadena.

Sintoniz. manual precisa: Solo usada si existe interferencia o aparece una señal débil. Véase la página 10.

Cadena: Identificación de emisora. Puede usar los botones ∧, √, ⟨γ⟩ para introducir hasta siete caracteres.

1

Desde la barra superior de menú seleccionar Configuración y con el botón ▼ resaltar Sintonización Manual y el botón ▷ para seleccionar.

Sintonización manual

Ordenar programas

Teletexto AUTO

2

Usando el botón ▲ o ▼, resaltar la posición de programa deseada por ej. sugerimos Prog. 0 para el vídeo.

Sintonización manual

Prog.	Sis.	Canal	Cadena
0	B/G	60	VCR
1	B/G	22	TVE 1
2	B/G	28	TVE 2
3	B/G	25	ANTENA 3
4	B/G	32	TELE 5
5	B/G	* 69

OK

Seleccionar

EXIT Salir

3

Pulsar OK para seleccionar.

Sintonización manual

Sistema
0	B/G	A		60	0	VCR

OK

: Guardar

MENU

: Volver

EXIT

: Salir

4

Pulsar el botón > para seleccionar Sistema y usar ∧ o √ para cambiar (si es necesario, véase la página 7).

5

Pulsar el botón > para seleccionar Búsqueda.

CONFIGURACIÓN

Sintonización Manual de la TV continuación Ordenación de posiciones de programas

6 Pulsar el botón ▲ para comenzar la búsqueda. Búsqueda intermitirá y la televisión mostrará los números de canales mientras que la búsqueda continúa.

7 Cuando se encuentra una señal quedará mostrada en la televisión, si no la grabadora de vídeo del usuario, pulsar el botón ▲ otra vez para reiniciar la búsqueda.
8 Cuando es encontrada la señal procedente de la grabadora de vídeo del usuario, pulsar el botón > para moverse hasta Cadena. Con los botones ∧, √, ⟨ y⟩ escriba los caracteres requeridos, por ej. VCR.

9 Ahora pulsar OK para guardarlo.
10 Repetir en cada posición de programa que desee sintonizar, por ej. para sintonizar el descodificador con la Posición de Programa 6 pulsar el botón ▲ o √ repetidamente para seleccionar 6 y entonces repetir desde el paso 4. O, pulsar MENU para volver a la lista de canales y seleccionar el siguiente número a sintonizar.
11 Pulsar EXIT cuando se haya terminado la sintonización.

ADVERTENCIA

Este televisor tiene entrada directa de canales si se

conocen los números de los canales. Seleccione la pantalla Sintonización Manual en el Paso 3. Introduzca el Número de Programa, el Sistema, y luego el número de Canal. Pulse OK para guardarlo en memoria.

Para ordenar las posiciones de programas

Después de sintonizar, si desea cambiar la posición de ciertos programas, es posible hacerlo. La Ordenar programas presenta una manera fácil de guardar cada canal en la posición de programa que desea el usuario.

1 Pulsar el botón MENU y entonces el botón para seleccionar la opción de Configuración desde la barra superior.

2 Pulsar √ para resaltar Ordenar programas y > para seleccionar.

Configuración

EXIT : Salir

3 La lista de cadenas aparece ahora. Con el botón √o ∧ resaltar la cadena que se desea mover y pulsar OK para seleccionarla.

Una vez hecho, la cadena seleccionada se moverá a la derecha de la pantalla.

Ordenar programas

OK Regular

EXIT : Salir

4 Usar el botón √o ∧ para moverse por la lista hasta la posición preferida. Cuando se haya hecho, las otras cadenas se moverán para crear más espacio.
5 Ahora pulsar el botón OK para confirmar la posición.
6 Repetir según convenga y entonces pulsar EXIT.

CONFIGURACIÓN

Sintonización manual precisa y salto de programa

Sintonización manual precisa

La sintonización manual precisa no debe ser necesaria salvo cuando exista interferencia o aparezca una señal débil.

1 Seleccionar Sintonización manual desde el menu de Configuración.

Sintonización manual

Prog. Sis. Canal Cadena
0	B/G	60 VCR
1	B/G	22 TVE 1
2	B/G	28 TVE 2
3	B/G	25 ANTENA 3
4	B/G	32 TELE 5
5	B/G	* 69

OK Seleccionar

EXIT Salir

2 Con la cadena resaltada, pulsar OK.
3 Pulsar el botón > repetidamente hasta que aparecen las palabras Sintonización manual precisa.

Sintonización manual

Sintonización manual precisa

1 B/G A 22 + 2 TVE 1

OK: Guardar

MENU : Volver

EXIT : Salir

4 Con el botón ▲ o √ ajustar para conseguir la mejor imagen y sonido posibles.
5 Pulsar OK para guardarlos seguido de EXIT.

Salto de Programa

Para impedir la visualización de ciertos programas, por ejemplo una cierta película por sus hijos mientras el usuario está ausente la tarde/noche, el usuario puede saltar la posición del programa y llevarse consigo el mando remoto. El televisor seguirá funcionando de forma normal utilizando sus mandos laterales, pero el aparato no indicará la posición de programa saltada.

1 Pulsar el botón MENU y desde la barra superior de menú seleccionar Configuración.
2 Con el botón √ resaltar Sintonización manual. Pulsar el botón > para seleccionar la pantalla de Sintonización manual.

Sintonización manual

Prog. Sis. Canal		Cadena
0	B/G	60	VCR
1	B/G	22	TVE 1
2	B/G	28	TVE 2
3	B/G	25	ANTENA 3
4	B/G	32	TELE 5
5	B/G	* 69

3 Usar el o para resaltar la posición de programa que se desea saltar y pulsar OK para seleccionarla.
4 Con el botón >pase a la posición Saltar programa.
5 Usar el botón ▲ o √ para activar el Saltar programa : ACTIV. Pulsar OK para guardar la selección.

Sintonización manual

Saltar programa : ACTIV.

2 B/G A * 28 0 TVE 2

OK : Guardar

MENU : Volver

EXIT : Salir

6 Entonces pulsar el botón MENU y bien repetir desde el Paso 3 o pulsar EXIT para terminar. tiene que ser seleccionada INDIVIDUALMENTE y ajustada con Saltar programa Activ. o Desact.

Las posiciones de programa saltadas no pueden seleccionarse ahora con los botones P▲ (∧) y P▼ (∨) ni con los mandos laterales del televisor, pero sigue siendo posible acceder a ellas con los botones numéricos del mando a distancia. Para desactivar el Saltar programa DESACT, repetir el procedimiento en el canal escogido.

COMO USAR SU TELEVISOR

Controles generales y del sonido

Selección y cambio de posiciones de programa

Introduzca el número de posición de programa deseado mediante los botones numerados del mando a distancia.

Para posiciones de programa por debajo de 10, utilice 0 y el número requerido, por ejemplo, 01 para la posición de programa 1.

Puede cambiar también la posición del programa utilizando los botones P▲ (∧) y P▼(∨).

Utilice el botón ➕ para volver a la posición de programa anterior.

La posición de programa se verá en la pantalla con el indicador Estéreo/Mono, que se describe en la página 13.

1 TVE Estéreo

Control del sonido

Volumen

Pulse el botón

$$ \Delta - (k) \circ $$

Δ + (>) para ajustar el volumen.

Volumen 32

Para quitar el sonido

Pulse el botón para quitar el sonido.

Presiónelo de nuevo para volver a escuchar el sonido.

Bass boost – para mejorar la profundidad del sonido

Pulse el botón 📋: repetidas veces para encender y apagar el Bass Boost. Pulse el botón para ajustar el efecto. La diferencia sólo se percibirá en sonidos con un bajo intenso.

Ajuste de graves, agudos y balance

Pulse el botón MENU en el mando a distancia, y el botón < o > para seleccionar la opción Sonido de la barra superior.

Pulse el botón √ para destacar Graves, Agudos o Balance del menú de Sonido y después el botón para graduarlo.

COMO USAR SU TELEVISOR

Controles de imagen

Este aparato le ofrece la posibilidad de personalizar el estilo de imagen para adaptarlo a su gusto.

Preferencias en cuanto a la imagen, Reducción de ruidos, Posición imagen e Relación de Aspecto

Preferencias en cuanto a la imágenes

Al presionar el botón →→← se pueden ver los distintos estilos de imágenes disponibles.

Modo imagen-1 a 3 para las opciones preajustadas y, Modo imagen-M es para sus propios ajustes:

Por tanto, para ajustar a su gusto, seleccione Imagen en la barra del menú superior.

EXIT : Salir

Dentro de este menú de Imagen tiene la

El Tono de Color sólo puede ajustarse en una señal procedente de un magnetoscopio NTSC o de un reproductor de DVD cuando el televisor está en modo de color AUTO.

posibilidad de ajustar el Contraste, Brillo, Color, Tono y Resolución.

2 Usando los botones < o > haga los cambios que le parezcan necesarios.

Reducción de ruidos

La función Reducción de ruido le permite 'suavizar' la representación en pantalla de una señal débil.

1 Seleccione Reducción de ruido del menú Imagen. Seleccione entre

ACTIV. y DESACT. para obtener la mejor imagen. Las diferencias podrían no ser siempre apreciables.

Ajuste de la posición imagen

Desde la barra superior de menú seleccionar Otras funciones y con el botón √ seleccionar Posición imagen.

2 Entonces ajustar con los botones < o >.

Posición imagen

Ajuste de la Relación del Aspecto

Si la imagen que usted está viendo está fuera de proporción, puede ser ajustada.

1 Pulse el botón para escoger las proporciones que mejor se ajustan a la imagen en la pantalla (16:9 o 4:3).

CARACTERÍSTICAS ADICIONALES

El temporizador, presentación visual del reloj, bloqueo del panel y

transmisiones en estéreo/bilingües

El temporizador

Se puede programar el televisor para que se APAGUE después de determinado tiempo.

1 Seleccione la opción Temporizador en la barra de menú superior.

2 Seleccione el de temporizador. Si, por ejemplo, quiere APAGAR el TV al cabo de una hora y media, introduzca 01:30 utilizando los botones numerados o los botones para aumentar o disminuir en pasos de 30 minutos.
3 Entonces pulse EXIT.

Cuando la hora de apagado del reloj (Desactiv.) está activada y queda un minuto antes de apagarse la TV, un recordatorio aparecerá en la pantalla, por ejemplo Desactiv. / 59 significa que quedan 59 segundos.

Para volver a encender la TV, pulse el símbolo ⏻ o el botón de un número en el mando remoto.

La presentación visual del reloj

La función de presentación visual del reloj le permite ver la hora en la pantalla del televisor.

Si usted pulsa el botón ☎ /EX en el control remoto mientras está viendo una transmisión normal de TV usted verá una hora mostrada por la estación transmisora. Se quedará en la pantalla durante unos 5 segundos.

Bloqueo

Bloqueo panel le permite inhabilitar los botones laterales del televisor. No obstante, puede seguir utilizando todos los botones del mando a distancia.

1 Del Otras funciones seleccione Bloqueo panel y elija ACTIV. o DESACT. con los botones ⟨y⟩.

Cuando Bloqueo panel está ACTIV., se le recordará en la pantalla cuando pulse cualquiera de los botones del panel lateral. Una vez apagado el aparato, SOLO puede cancelarse la espera utilizando el mando a distancia.

Transmisiones en estéreo y bilingües...

Cuando son transmitidas difusiones en estéreo o en doble idioma aparece la palabra Estéreo o Dual en la pantalla, y desaparece después de varios segundos. Volverá a aparecer cada vez que cambie de canal siempre cuando el programa sea transmitido en estéreo. Si el programa no se transmite en estéreo, aparecerá la palabra Mono.

Stereo... Seleccione el número del programa deseado. Pulse el botón COD/II repetidas veces, para seleccionar Estéreo y Mono.

Bilingüe... Las transmisiones bilingües son muy poco corrientes. Si se transmiten aparecerá la palabra Dual en la pantalla. Elija el número de programa deseado y si aparece la palabra Dual pulse el botón OII/II para seleccionar entre Dual 1, Dual 2 o Mono.

CARACTERÍSTICAS ADICIONALES

Selección de entrada y Conexiones AV

Vea la página 18 para obtener una clara visión de las recomendaciones de las conexiones en la parte posterior.

Como definir los enchufes de ENTRADA y SALIDA para que el televisor reconozca el equipo conectado.

La mayoría de los magnetoscopios y de los receptores de Caja Set Top envían una señal por el hilo Scart para conmutar el televisor a la toma correcta de Entrada. Alternativamente, pulse varias veces el botón de selección de fuente externa hasta que vea la imagen de su equipo.

Una S en la pantalla, por ej. EXT2S, indica que la entrada se ha fijado para una señal de Vídeo S.

Selección de entrada

Como usar la selección de entrada si el televisor no se conmuta automáticamente.

1 Pulse el botón ➕ para que salga EXT1 en la pantalla. Así se verá la señal que entra a través de Scart 1.
2 Pulse el botón ➕ otra vez para seleccionar el equipo conectado a Scart 2 (EXT2).
3 Y vuelva a pulsar el botón → para EXT3 (Scart 3, ➕(3), en la parte posterior del televisor o ➕3, en el lateral del televisor).
Para volver al modo de televisión sólo hay que presionar uno de los botones enumerados en el mando a distancia. Para volver a ver los equipos externos, sencillamente pulse el botón hasta que se vea una fuente externa.

Selección de la señal de ENTRADA

Esta característica le permite especificar el tipo de señal que entra por Scarts 2 (EXT2) o 3 (EXT3) por la parte posterior del televisor y los conectores laterales (que también son EXT3). Siga las instrucciones del fabricante para el equipo conectado.

En Otras funciones seleccione Entrada EXT2 (o EXT3) y utilizando el botón < o > seleccione AV o S-VIDEO como entrada requerido.

Si el color desaparece inténtelo con una configuración alternativa.

Otras funciones

Entrada EXT2	S-VIDEO
Entrada EXT3	S-VIDEO
Salida EXT2	MONITOR
Posición imagen
Bloqueo panel	DESACT.
Pantalla azul	ACTIV.
Convergencia

Como seleccionar la señal de SALIDA para Scart 2

Esta característica le permite seleccionar la fuente que tendrá Scart 2 como salida. Por ej. Si conecta un receptor de Decodificador estéreo a Scart 1 y un aparato de vídeo estéreo a Scart 2, y luego selecciona EXT1 como salida de EXT 2 (es decir, que la señal recibida a través de Scart 1 saldrá directamente por Scart 2), podrá grabar en estéreo la transmisión emitida en estéreo por Decodificador.

En Otras funciones, utilizando los botones , cambie la opción Salida EXT2 a:

MONITOR= La imagen en la pantalla TV = Selección del último programa de televisión. EXT1 = La imagen del equipo conectado a Scart 1. EXT3 = La imagen del equipo conectado a Scart 3 o los conectores de entrada laterales.

Otras funciones

Entrada EXT2	S-VIDEO
Entrada EXT3	S-VIDEO
Salida EXT2	MONITOR
Posición imagen
Bloqueo panel	DESACT.
Pantalla azul	ACTIV.
Convergencia

TELETEXTO

Teletexto – modos Auto y Lista

Este televisor tiene una memoria de teletexto de varias páginas, que necesita unos momentos para cargar y ofrece dos formas de ver el texto, AUTO y LISTA. AUTO presentará FASTEXT, si está disponible. LISTA presentará sus cuatro páginas favoritas.

Utilizar el Teletexto

Auto

En el modo AUTO, si dispone de FASTEXT, verá cuatro títulos de colores en la base de la pantalla.

Para acceder a uno de los cuatro temas indicados, pulse el botón de color del mando a distancia correspondiente al título.

Para más información sobre su(s) sistema(s) particular(es) de texto, vea la página de índice de teletexto emitido, o consulte al concesionario local de Toshiba.

Lista

En el modo LISTA, las cuatro elecciones de que dispone en la parte inferior de la pantalla son números: 100, 200, 300 y 400, que han sido programados en la memoria del televisor.

Para ver estas páginas, utilice los botones indicadores de color; por ejemplo, pulse el botón VERDE para ver la página 200.

Si desea cambiar estas páginas memorizadas, pulse el botón de color correspondiente al color que desea cambiar, por ejemplo, VERDE e introduzca el número de 3 dígitos.

Este número cambiará en el ángulo superior izquierdo de la pantalla y en el color destacado.

Presione OK para registrar su opción. Las barras del fondo de la pantalla se pondrán en blanco. Cuando el usuario pulsa OK todos los cuatro números de páginas mostrados en el fondo inferior de la pantalla serán guardados y los números guardados anteriormente quedarán perdidos.

Si no pulsa OK para confirmar su cambio, no habrá memorizado su selección y se borrará cuando salga de la pantalla de teletexto.

El usuario puede ver otras páginas sencillamente pulsando el número de página de tres dígitos, pero NO pulse OK ya que perderá la página favorita ya guardada.

Selección de modos

En el menú Configuración, utilice el botón ^ o √ para destacar Teletexto. Con los botones < y > seleccione AUTO o LISTA.

2 Pulse EXIT para terminar.

El botón ≡/□:

Al pulsar una vez el botón ☐/☐ aparecerá la pantalla de teletexto. Presiónelo de nuevo para sobreponer el Teletexto en una imágenes de televisión normal. Vuelva a presionarlo para volver al modo de televisión normal.

Para cambiar los canales tiene que retornar a la presentación normal.

Cuando pulsa por primera vez el botón ≡/□ para acceder al servicio de texto, la primera página que aparece es la índice.

En la modalidad AUTO se muestran los distintos temas disponibles y los números de sus páginas correspondientes.

En la modalidad de LISTA el usuario verá la pagina que está actualmente guardado en el botón ROJO.

Para acceder a la página de teletexto, introduzca el número de la página de tres dígitos, utilizando los botones numerados del mando a distancia, por ejemplo 430, o para avanzar hasta la página siguiente, pulse el botón P ▲ (∧) y para volver a la página anterior pulse el botón P ▼ (√).

Teletexto

continuación

- botones de control

A continuación, estando ya ajustado el teletexto, se ofrece una guía de los botones de teletexto del mando a distancia y de sus funciones.

Cómo usar los botones del mando a distancia

1 ≡i Para visualizar una página del índice/inicial:

En el modo AUTO

Pulse el botón ③ para acceder a la página índice. La que aparezca en la pantalla dependerá de la emisora.

En el modo LISTA

Pulse el botón 📄 para volver a la página actualmente guardado en el botón ROJO.

2 / Paravisualizar una página de Teletexto:

Pulse el botón ☐/☐ para visualizar el Teletexto. Presiónelo de nuevo para sobreponer el Teletexto en una imagen de televisión normal. Vuelva a presionarlo para volver al modo de televisión normal. No puede cambiar programas hasta que vuelve a TV normal.

3 ? Para revelar texto oculto:

Algunas páginas incluyen temas como los concursos y chistes. Para descubrir las respuestas pulse el botón ☑?

4 Para detener una página deseada:

En algunas ocasiones resulta conveniente retener indefinidamente una página de teletexto en la pantalla. Pulse el botón ☐ y el símbolo ☐ aparecerá en el fondo superior izquierdo de la pantalla. Pulse el botón una vez más para liberar la página.

5 Para ampliar el tamaño del teletexto en la pantalla:

Pulse el botón ☑ una vez para ampliar la mitad superior de la página, presiónelos de nuevo para ampliar la mitad inferior de la página. Presiónelos otra vez para volver al tamaño normal.

6 📋/≡X Para seleccionar una página mientras vea una imágenes normal:

Estando en el modo de Teletexto, si se selecciona una página y después se pulsan el botón ☐/☐, aparecerá una imágenes normal. El aparato de TV indicará cuando la página está presente mostrando el número de página en el fondo superior de la pantalla. Pulse el botón ☐/☐ para ver la página.

Para que se vean las noticias de última hora: Para ver las noticias de última hora en el momento de emitirse, seleccione la página de noticias de última hora para este servicio de Teletexto en particular (vea la página índice del servicio de Teletexto). Pulse el botón /EX. Las noticias de última hora se presentarán en pantalla en el momento de su emisión. Pulse el botón /EX para cancelar esta función.

Debe cancelar la página de 'flash' informativo antes de cambiar los canales.

CONEXIÓN A OTRO EQUIPO

Conexiones y mandos laterales

Puede conectar una amplia variedad de equipos externos utilizando las conexiones ubicadas en la parte lateral de la TV.

Mandos

Si bien todos los ajustes y controles necesarios de su nuevo televisor se hacen utilizando el mando a distancia, los botones laterales del televisor pueden utilizarse para algunas funciones...

Por ejemplo, para cambiar el volumen pulse los botones - ∆+,

y para cambiar la posición de programa pulse los botones ▼P ▲△

...pulse el botón MENU y controle las opciones de sonido e imagen con los botones ⟨,⟩, √y ∧.

Pulse el botón MENU para salir.

Antes de conectar equipos externos, apague y retire la toma de la red.

Si conecta un equipo de sonido mono a la Entrada 3, conecte la salida de audio de dicho equipo al enchufe L/Mono del televisor.

Para seleccionar las Entradas laterales, pulse el botón hasta que la pantalla muestre EXT3 o EXT3S como se describe en la página 14.

Atención: la inserción de la clavija de auricular apagará el sonido de todos los altavoces.

CONEXIÓN A OTRO EQUIPO

Conexiones traseras

Antes de conectar equipos externos, apague y retire la toma de la red.

En la parte posterior del televisor hay 3 tomas Scart cuales le permitirán conectar diversos equipos externos.

Si se conecta un equipo de S-VÍDEO, configure la ENTRADA para EXT2 o EXT3 en la forma correspondiente. Véase la página 14.

Si su televisor se conmuta automáticamente para vigilar el equipo externo se puede volver a la televisión normal con sólo presionar el botón de la posición de programa deseada.

Para cancelar el equipo externo, pulse el botón ➕ repetidas veces para seleccionar entre EXT1, EXT2 y EXT3.

PARA SU INFORMACIÓN

Los menús que salen en pantalla

Pulse el botón de MENU en el mando a distancia para ver su barra superior del menú. Esta barra del menú en blanco mostrará cinco temas diferentes que se muestran como símbolos. Conforme seleccione cada uno de los símbolos, mediante la pulsación del botón sus opciones respectivas aparecerán debajo. Para acceder a las opciones, pulse el botón √ en el mando a distancia para desplazarse a través de las mismas.

Como usar los menús:

Las funciones de cada menú se describen con detalle en su totalidad en este Manual.

El menú de la IMAGEN

EXIT Salir

El menú del SONIDO

El menú de CONFIGURACIÓN

Cuando viendo emisión /...

EXIT Salir

Cuando viendo viente na...

Configuración

EXIT Salir

El menú del TEMPORIZADOR

El OTRAS FUNCIONES menú

EXIT Salir

Preguntas y Respuestas...

... Para una rápida erencia de los temas, sulte el ÍNDICE al al de este manual.

En caso de que experimente lo que pueden parecer problemas al hacer funcionar su televisor, le recomendamos que lea completamente estas comprobaciones sencillas.

¿Por qué hay contornos coloreados en la imagen?

R En este televisor las imágenes en rojo, verde y azul se proyectan por separado sobre la pantalla. Convergen para dar el color completo y cuando convergen correctamente verá una imagen clara. Es especialmente evidente cuando se ven dibujos animados.

El verde está fijo y, por lo tanto, no es ajustable. El rojo y el azul se fijan en fábrica y deben requerir poco ajuste o ninguno. Sin embargo, puede haber una deriva de la convergencia con el tiempo o si mueve el televisor.

Si necesita volver a alinear los colores, debe dejar que se caliente el televisor durante 30 minutos como mínimo antes de empezar ...

Del Otras funciones seleccione Convergencia.

Entrada EXT2	←	S-VIDEO	→
Entrada EXT3	←	S-VIDEO	→
Salida EXT2	←	MONITOR	→
Posición imagen			→
Bloqueo panel	←	DESACT.	→
Pantalla azul	←	ACTIV.	→
Convergencia			→

EXIT : Salir

Para ajustar los colores, presione el pulsador ROJO o AZUL para seleccionar ROJO o AZUL y luego los pulsadores y ∧ o √para ajustar el color hasta que la cruz blanca ya no tenga 'sombra'.

Presione el pulsador EXIT para volver a la pantalla de televisión para comprobar la imagen. Si hace falta ajustarla más, simplemente repita el pasos 1 y 2 arriba indicado.

Si lo bordes de la pantalla no están bien, seleccione los números por turno, por ej. el número 1 para seleccionar la esquina superior derecha de la pantalla, ye repita el paso 2.

Pulse EXIT para terminar.

¿Por qué no hay sonido o imagen?

R Compruebe que el interruptor de la red eléctrica se encuentra encendido y compruebe todas las conexiones. Pulse el botón de Espera (_) en el mando a distancia, para asegurarse de que el televisor no está en el modo de Espera.

¿Existe una imagen, pero por qué no existe o tiene poco color?

R A la hora de usar una fuente externa, como por ejemplo una cinta de vídeo de mala calidad, si se ve poco el color, o si falta por completo, se puede a veces mejorarlo. El televisor viene de fábrica con el color, en el menú de Configuración puesto en AUTO para mostrar automáticamente el mejor sistema de color.

Para comprobar que usted tiene el mejor color...

Del menú de Configuración seleccione Color.

Con el botón elija entre AUTO, PAL, SECAM, NTSC 4. 43 o 3. 58.

¿Por qué existen imágenes distorsionadas/colores pálidos?

R Esto se debe a veces a la condensación si la temperatura de la habitación sube rápidamente o si el televisor se cambia de una habitación fría a una caliente. Si deja el aparato encendido durante un rato las imágenes deberían mejorar.

¿Puede cualquier cosa provocar una imagen deficiente?

Sí, una interferencia o una señal débil. Pruebe con una emisora de TV distinta.

La Sintoniz, manual precisa puede ayudar.

PARA SU INFORMACIÓN

Preguntas y Respuestas...continuación

P

¿Por qué no puedo ver el vídeo/DVD que estoy reproduciendo?

R Asegúrese de haber conectado el magnetoscopio o el reproductor de DVD al televisor según se muestra en la página 18, después seleccione la entrada correcta utilizando el botón

P

¿Por qué sale el vídeo/DVD en blanco y negro?

R Compruebe que ha elegido la entrada correcta, S-VIDEO o AV. Ver la Otras funciones.

P

¿Por qué la imagen de vídeo es buena pero no hay sonido?

R Compruebe el euroconector.

P

¿Por qué no funciona el mando a distancia?

R Compruebe que el conmutador lateral (del mando a distancia) está en el modo de TV. Compruebe que las pilas no estén agotadas y que estén insertadas correctamente.

P

Tengo una imagen, pero ¿por qué no tengo sonido?

R Pulse el botón de volumen + △ o el botón de silenciamiento del sonido ✗.

P

¿Por qué no funcionan los mandos laterales del televisor?

R Compruebe que no está ACTIV. el Bloqueo Panel.

P

¿Por qué hay un mensaje permanentemente en la pantalla?

R

Elimínelo pulsando el botón de CALL (LLAMADA).

P

¿Porqué mi pantalla está azul?

R Pantalla Azul en el Otras funciones está ACTIV. Cuando no se está recibiendo una señal, el TV desactivará el sonido y pondrá la pantalla en color azul. Pasados 20 minutos el TV pasará a la modalidad de Espera.

P

¿Por qué estoy teniendo problemas con el teletexto?

R El buen rendimiento del teletexto depende de una señal de emisión fuerte. Esto normalmente requiere una antena en el techo o en el desván. Si el texto no se puede leer o si está mutilado, compruebe la antena. Vaya a la página índice principal del servicio de teletexto y busque la guía del usuario. Esta le explicará el funcionamiento básico del teletexto con cierto detalle. En caso de que precise más información de cómo utilizar el teletexto, consulte la sección de teletexto.

Tema	Página	Tema	Página
Agudos	11	Pais	7
Balance	11	Pantalla azul	21
Bass Boost	11	Posición imagen	12
Bloqueo panel	13	Preferencias en cuanto a la imagen	12
Brillo	12	Preguntas y respuestas	20
Color	12	Reducción de ruidos	12
Conexión AV	14	Relación de aspecto	12
Conexiones – laterals	17	Reloj en la pantalla	13
Conexiones – traseras	18	Resolución	12
Contraste	12	Salto programa	10
Convergencia	20	Scart	18
Desactivación del sonido	11	Selección de entrada	14
Emisión bilingüe	13	Selección de programas	11
Encender el televisor	6	Sintonización – inicialización automática	7
Enchufe para auriculares	17	Sintonización – manual	8
Entrada directa de canales	9	Sintonización Auto	7
Espera	6	Sintonización de una posición de programa en su VCR	8
Estéreo	13
Graves	11	Sintonización Manual	8
Idioma	7	Sintonización precisa manual	10
Instalación	4	Sistema de color	20
Mando a distancia	5	Sistema de TV	7
Mandos laterals	17	Teletexto	15
Menú principal	19	Temporizadores	13
Mono	13	Tono	12
Ordenar programas	9	Volumen	11

Especificaciones y accesorios

Sistemas de Difusión/Canales

I-PAL UHF UK21-UK69

B/G-PAL UHF E21-E69

VHF E2-E12, S1-S41

L-SECAM UHF F21-F69

VHF F2-F10, B-Q

D/K-SECAM UHF R21-R69

VHF R1-R12

Entrada de vídeo PAL, SECAM, NTSC 3.58/4.43

Conexiones externas

EXT1 Entrada 21 pines Scart RGB, A/V

EXT2 Entrada/Salida 21 pines Scart A/V, S-video,

Salida seleccionable

EXT3 Entrada (trasera) 21 pines Scart A/V, S-video

Entrada (lateral) 4 pines S-video

Las tomas de clarija redonda Video

Las tomas de clarija redonda Audio L + R (Izq. + Dcha)

Posiciones de programa 100

Estéreo Nicam Sistema de operador Stereo Nicam/2

Tamaño visible de la pantalla 109 cm

Display 4:3

Salida del sonido Principal 14 W + 14 W

rms

(con un 10% de distorción)

Consumo de energía 130 W

como se especifica en EN60107-1 : 1997

Dimensiones

958 mm (ancho) 1159 mm (altura) 443 mm (profundidad)

Peso 49 kilos (aprox.)

Enchufe del auricular 3,5 mm estéreo

Accesorios mando a distancia

2 pilas (R03 o AAA)

Todos los derechos son reservados.

La reproducción total o parcial sin premiso por escrito está estrictamente prohibida.

Las especificaciones se pueden cambiar sin previo aviso.

Originado por Kensa Creative Solutions, Saltash, Cornwall, Inglaterra.

Índice

CONFIGURAÇÃO

Prima OK para seleccionar.

Sintonização manual

OK

: Memorizar

MENU

: Retroceder

EXIT

: Sair

4

2 Prima √ para realizar Ordenar programas e > para seleccionar.

Configuração

Saltar programa : LIGADO

OK : Memorizar

MENU : Retroceder

EXIT : Sair

LIGADO e DESLIGADO para

1 Do menu superior seleccione

Estéreo... Escolha o número do programa pretendido. Prima o botão OUI/II repetidamente, para seleccionar entre Estéreo e Mono.

Seleccionar o sinal de ENTRADA

Seleccionar o sinal de SAÍDA para o Scart 2

Se pretender alterar estas páginas memorizadas, prima o botão da cor que pretende alterar, por exemplo, VERDE, e introduza o número de 3 dígitos.

3 ? Para revelar texto oculto:

Para visualizar flashes noticiosos:

Tem que ncelar a gina de shes ticiosos tes de udar de nal.

LIGAR OUTROS EQUIPAMENTOS

Estéreo Sistema portador Stereo Nicam/2

como especificada na EN60107-1 : 1997

Tomada para 3,5 mm estéreo auscultadores
