MANUAL DE USUARIO OVEM-14-H-B-QO-OE-N-2N Festo

Instrucciones de operación

8125662

2020-05h

[8125665]

Traducción del manual original

Índice de contenido

2.1 Instrucciones de seguridad....5

2.2 Uso previsto.... 5

2.3 Certificación UL....5

3 Información adicional....6

4 Servicio de postventa.... 6

5 Vista general del producto....6

5.1 Estructura del producto.... 7

5.1.1 Variantes de productos....7

5.2.1 Funciones de conmutación.... 15

5.2.2 Accionamiento de la válvula.... 16

5.2.3 Función de ahorro de aire.... 18

5.2.4 Optimización del tiempo de transporte....19

5.2.5 Supervisión y diagnosis....19

5.2.6 Magnitudes medidas.... 20

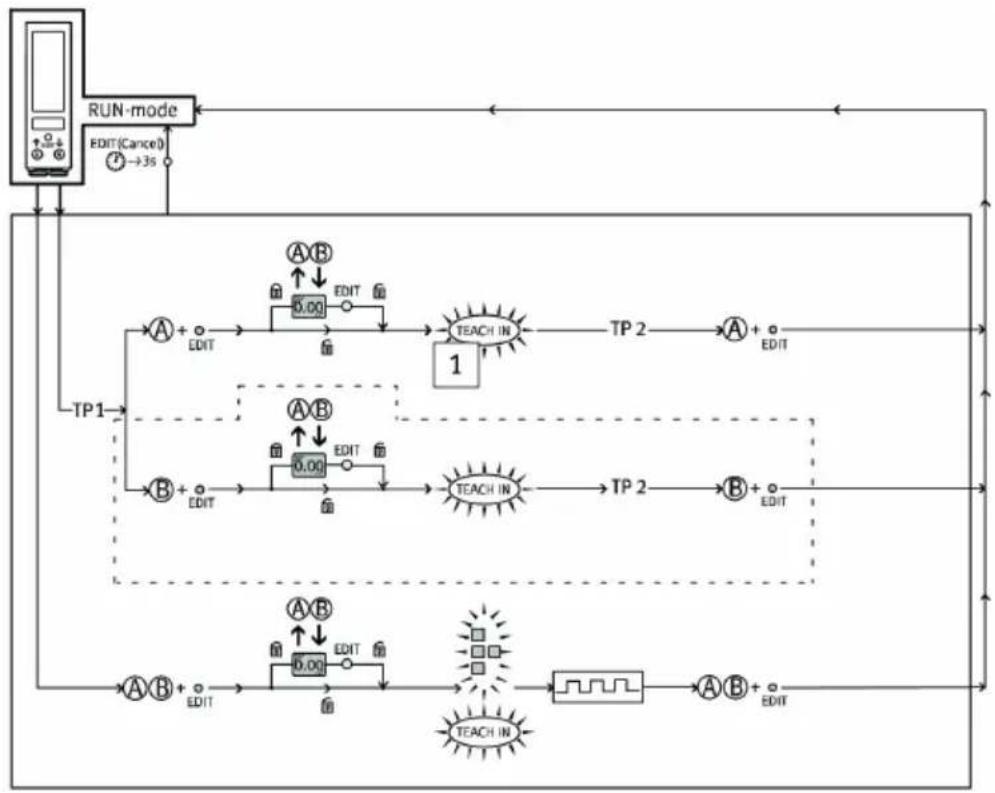

5.2.7 Función Teach....21

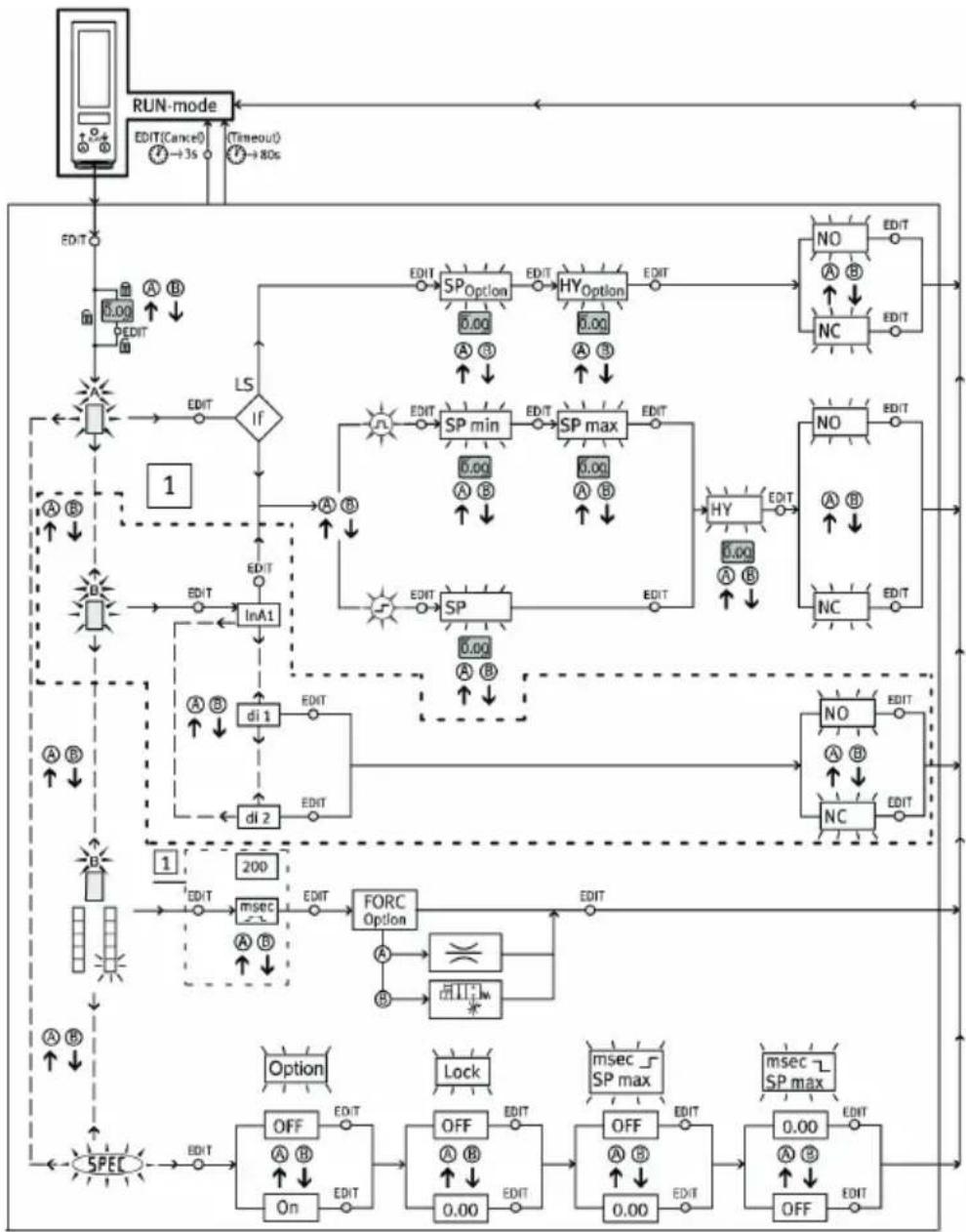

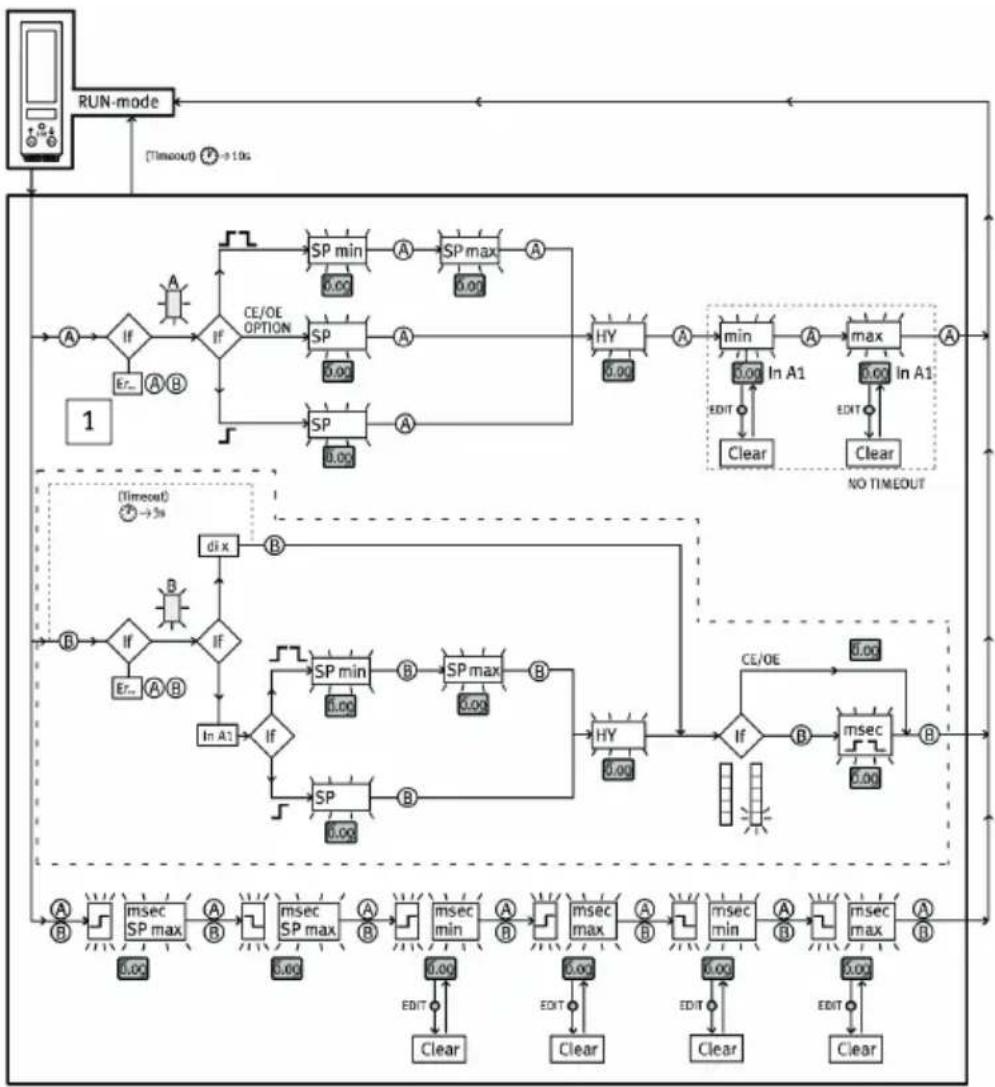

5.2.8 Estados operativos y estructura de menús.... 22

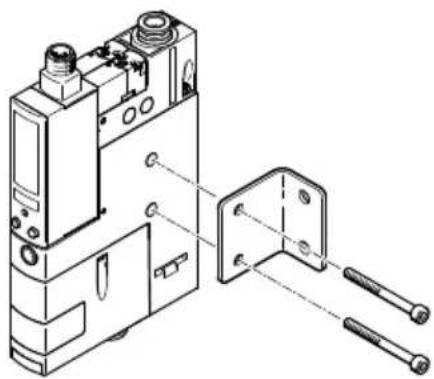

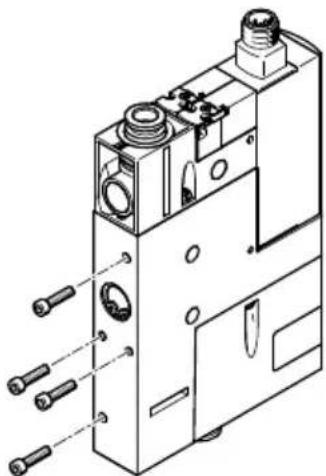

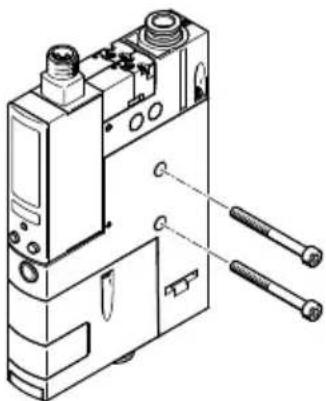

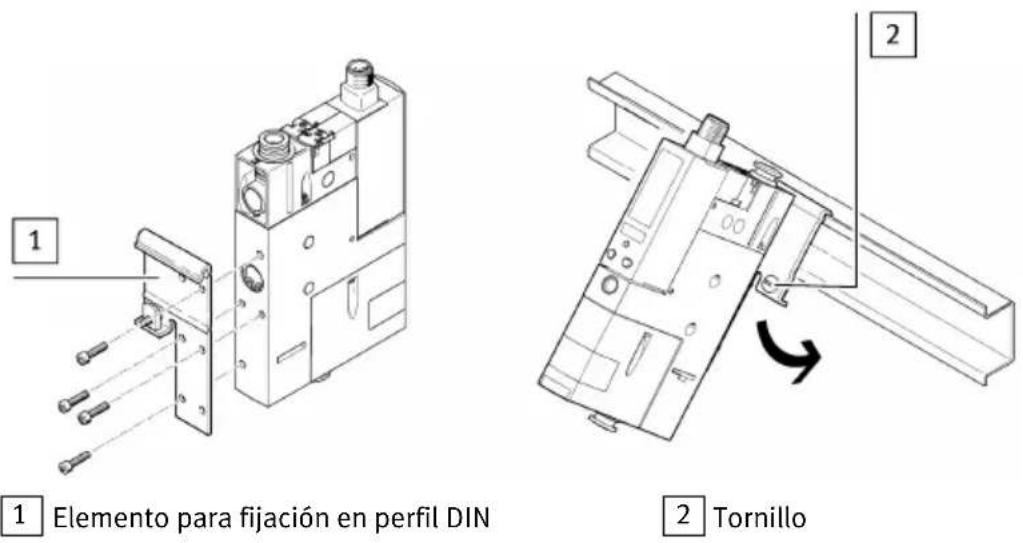

6 Montaje....26

7 Instalación.... 29

7.1 Instalación neumática.... 29

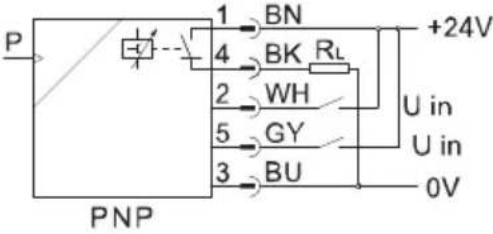

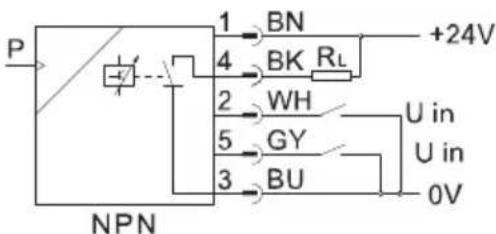

7.2 Instalación eléctrica.... 31

8 Puesta en funcionamiento.... 33

8.1 Puesta en funcionamiento del generador de vacío.... 33

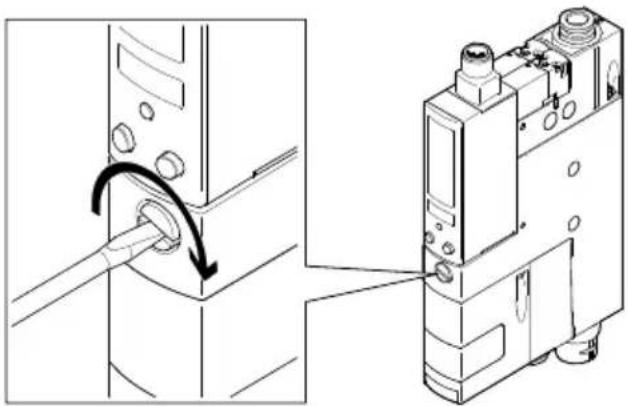

8.2 Ajuste de la intensidad del impulso de eyección.... 34

9 Manejo y funcionamiento.... 35

9.1 Ajuste de la duración del impulso de eyección.... 35

9.2 Configuración de salidas de conexión.... 36

9.3 Ajuste del comportamiento de conmutación de una salida de conexión....36

9.4 Activar canal de mensaje de diagnosis.... 37

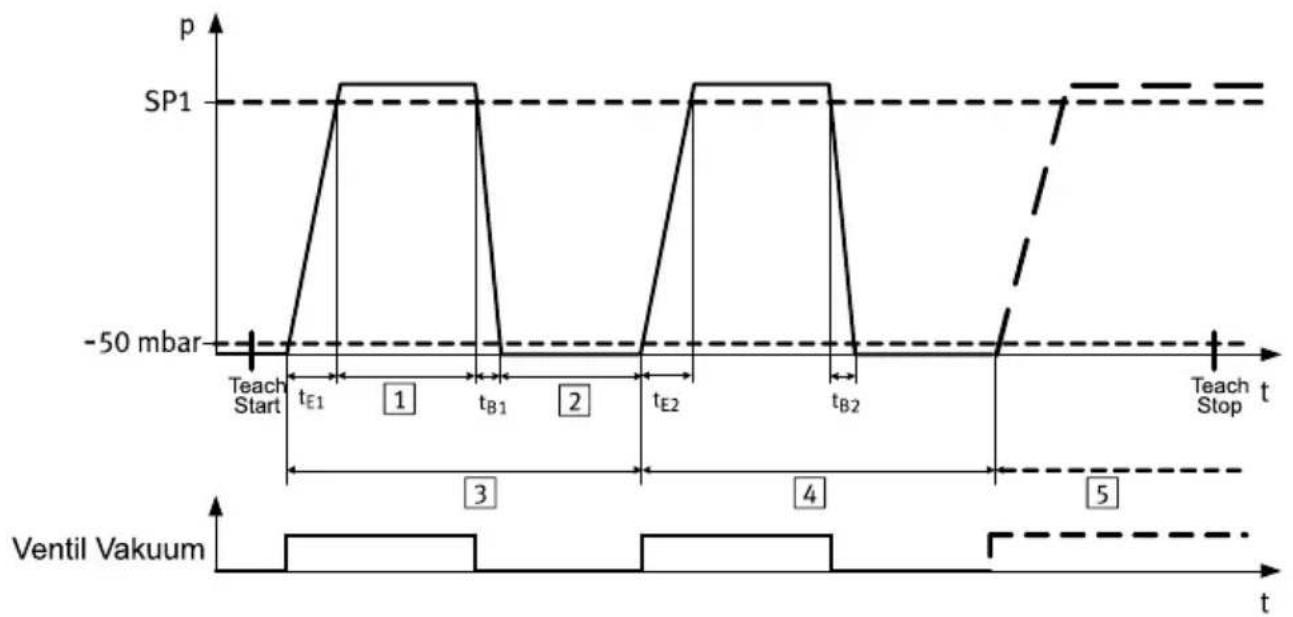

9.5 Programación Teach-In del punto de conmutación....38

9.6 Borrar el valor de presión mínimo o máximo.... 39

9.7 Ajuste de los valores límite para tiempo de evacuación y tiempo de presurización.....39

9.8 Programación del tiempo de evacuación y del tiempo de presurización......40

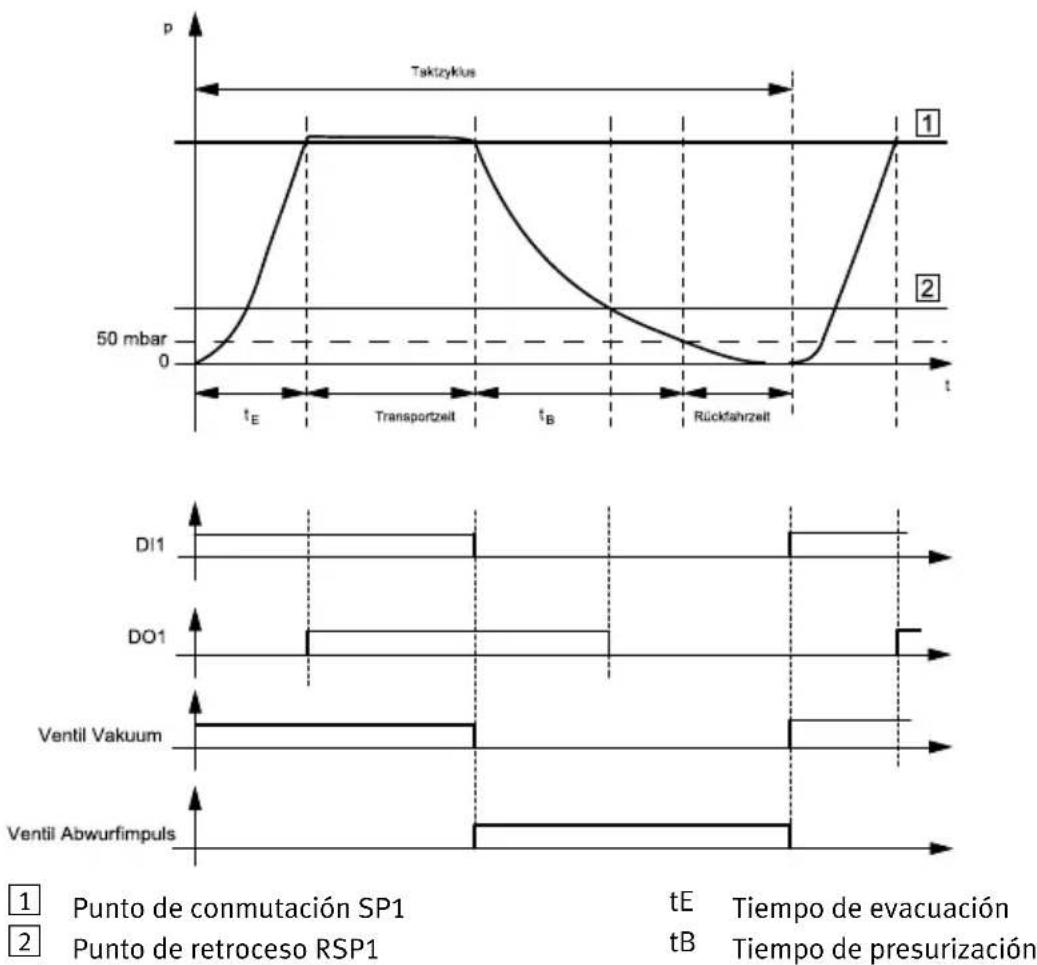

9.9 Visualización de tiempos de evacuación y presurización....40

9.10 Borrar tiempos de evacuación y presurización.... 41

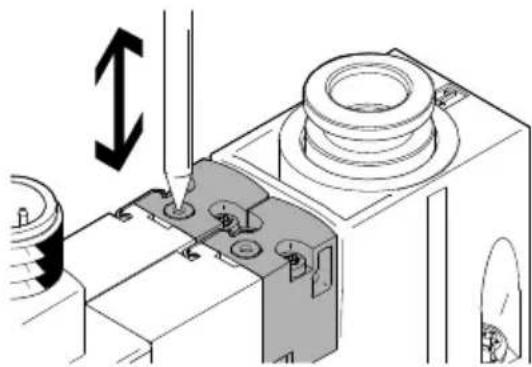

9.11 Accionamiento manual auxiliar mecánico.... 41

9.12 Accionamiento manual auxiliar eléctrico.... 41
9.13 Activar el código de seguridad....42
9.14 Conexión o desconexión de la función de ahorro de aire....42
9.15 Restablecer los ajustes de fábrica....43
10 Cuidados y mantenimiento....44
11 Eliminación de fallos....44
11.1 Etapas de diagnosis.... 45
11.2 Mensajes de error y código de error....45
11.3 Fallos de funcionamiento....47
12 Desmontaje....48
13 Eliminación....48
14 Especificaciones técnicas....49

Todos los documentos disponibles sobre el producto → www.festo.com/sp.

Documento Producto Contenido
Instrucciones Perfil distribuidor OABM-P Montaje

Tab. 1 Documentos aplicables

2 Seguridad

2.1 Instrucciones de seguridad

• Utilizar el producto únicamente en su estado original, es decir, sin efectuar modificaciones no autorizadas.
• Utilizar el producto únicamente en perfectas condiciones técnicas.
• Utilizar el producto solo en el interior de edificios.
• Tener en cuenta las condiciones ambientales en el lugar de utilización.
• Este producto está previsto para uso industrial. Este producto puede ocasionar perturbaciones de alta frecuencia que, en caso de zonas urbanas, hacen necesaria la aplicación de las medidas correspondientes.
• Respetar las indicaciones de la etiqueta de identificación de productos.
• Respetar todas las directivas nacionales e internacionales vigentes.
• Respetar las normas locales vigentes respecto a la eliminación respetuosa con el medioambiente.

2.2 Uso previsto

El producto está previsto para generar vacío.

2.3 Certificación UL

En relación con el marcado UL en el producto, también es válida la información de este apartado respecto al cumplimiento de las condiciones de certificación de Underwriters Laboratories Inc. (UL) para EE. UU. y Canadá.

Información de homologación UL
Código de categoría de producto QUYX (USA)	QUYX7 (Canada)
Número de archivo E322346
Normas autorizadas UL 61010-1	C22.2 No.61010-1
Marcado UL	cULUS LISTED

Tab. 2 Información de homologación

Debe alimentarse la unidad con una fuente de alimentación conforme con los requisitos de circuito con energía limitada según IEC/EN/UL/CSA 61010-1, o con una fuente de alimentación con potencia limitada (LPS) según IEC/EN/UL/CSA 60950-1 o IEC/EN/UL/CSA 62368-1, o los de circuito de la clase 2 según NEC o CEC.

3 Información adicional

- Accesorios → www.festo.com/catalogue.

- Piezas de repuesto → www.festo.com/spareparts.

4 Servicio de postventa

Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo → www.festo.com.

5 Vista general del producto

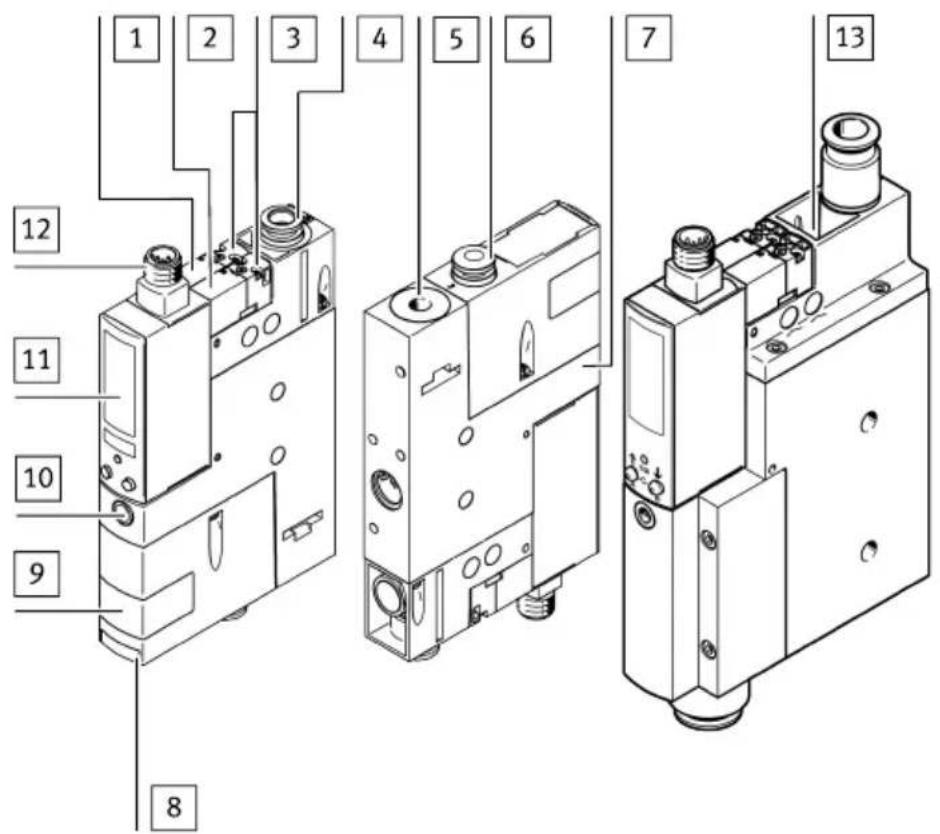

5.1 Estructura del producto

1 Electroválvula para impulso de eyección (Eject)
2 Electroválvula para vacío
3 Accionamiento manual auxiliar mecánico de las electroválvulas
4 Conexión de aire comprimido (1)
5 Conexión del aire de escape/silenciador (3)
6 Conexión de vacío (6)
7 Cuerpo con orificios de fijación

Fig. 1 Elementos de mando y conexiones

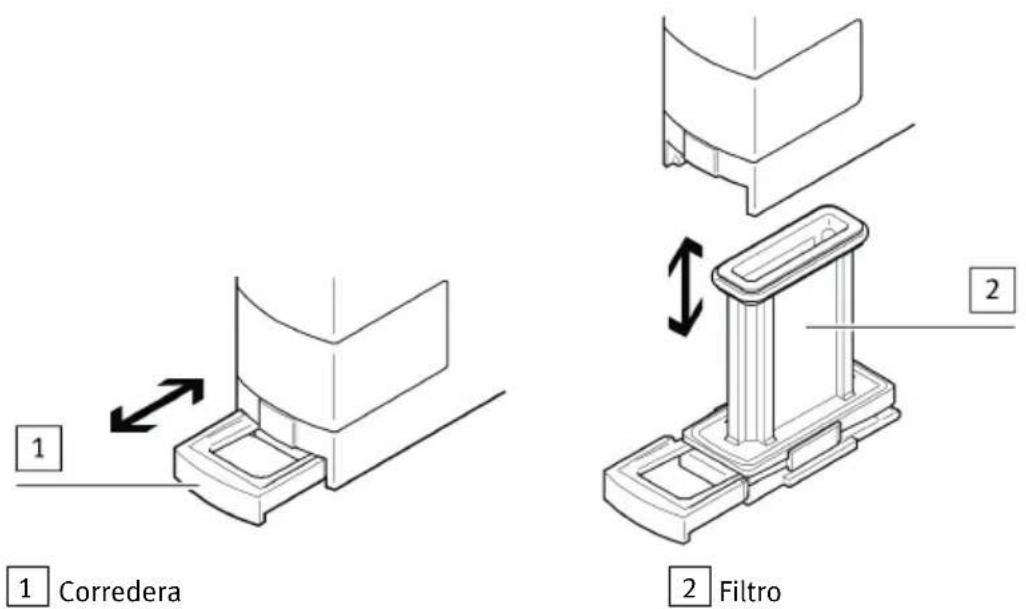

8 Corredera para cambiar el filtro
9 Cuerpo del filtro con mirilla
10 Tornillo control de servo para la regulación del impulso de eyección
11 Sensor de vacío con indicación LCD y pulsa- dores de mando → Fig.2
12 Conector eléctrico
13 Tamaño OVEM-...-C

i

Cuerpo del filtro con mirilla solo con OVEM-...-B/-BN

5.1.1 Variantes de productos

Variante de producto Código Significado
Generador de vacío OVEM Generador de vacío con electroválvula y accionamiento manual auxiliar

Variante de producto Código	Significado
Diámetro nominal de la to-bera Laval	-05 0,45 mm
	-07 0,7 mm
	-10 0,95 mm
	-14 1,4 mm
	-20 2,0 mm
	-30 3,0 mm
	-H Alta depresiónTipo de vacío
	-L Gran volumen de aspiración
Tamaño/ancho del cuerpo	-B 20 mm de ancho, norma ISO
	-BN 20 mm de ancho, NPT
	-C 36 mm de ancho, norma ISO
Conexiones neumáticas	-QS	Todas las conexiones con racores rápidos roscados QS (-B-QS/-C-QS)
		Todas las conexiones con racores rápidos roscados QS en pulgadas (-BN-QS)
	-QO	Alimentación/conexión de vacío con racores rápidos roscados QS, conexión del aire de escape con silenciador abierto (-B-QO/-C-QO)
		Alimentación/conexión de vacío con racores rápidos roscados QS de pulgada, conexión del aire de escape con silenciador abierto (-BN-QO)
		todas las conexiones con rosca interior G (-B-GN/-C-GN)-G
		todas las conexiones con rosca interior NPT (-BN-GN)
	-GO	Alimentación / conexión de vacío con rosca interior G, conexión del aire de escape con silenciador abierto (-B-GO/-C-GO)
		Alimentación / conexión de vacío con rosca interior NPT, conexión del aire de escape con silenciador abierto (-BN-GO)
	-PL	Preparado para perfil distribuidor P, conexión de vacío y conexión del aire de escape con racores rápidos roscados QS (-B-PL/-C-PL)
		Preparado para perfil distribuidor P, conexión de vacío y conexión del aire de escape con racores rápidos roscados QS en pulgadas (-BN-PL)
Conexiones neumáticas -PO		Preparado para perfil distribuidor P, conexión de vacío con racores rápidos roscados QS, conexión del aire de escape con silenciador abierto (-B-PO/-C-PO)
		Preparado para perfil distribuidor P, conexión de vacío con racores rápidos roscados QS en pulgadas, conexión del aire de escape con silenciador abierto (-BN-PO)
Posición de reposo del gerador de vacío	-ON Normalmente abierta, abierto sin corriente (generación de vacío)
	-OE Normalmente abierta, abierto sin corriente (generación de vacío) con impulso de eyección
	-OPE Normalmente abierta, abierto sin corriente (generación de vacío) con impulso de eyección Power (-C)
	-CN Normalmente cerrada, cerrado sin corriente (sin generación de vacío)
	-CE Normalmente cerrada, cerrado sin corriente (sin generación de vacío), con impulso de eyección
	-CPE Normalmente cerrada, cerrado sin corriente (sin generación de vacío) con impulso de eyección Power (-C)
Conexión eléctrica -N Conector M12 (5 contactos)
Sensor de vacío
	- Sin sensor de vacío (entrada de conmutación PNP)
	-1PD 1 salida de conmutación PNP, con pantalla
	-2P 2 salidas de conmutación PNP
	-2N 2 salidas de conmutación NPN
	-PU 1 salida de conmutación PNP, 1 salida analógica0 ... 10 V
	-PI 1 salida de conmutación PNP, 1 salida analógica4 ... 20 mA
Indicación alternativa de vacío
	- bar (-B/-C), InHg (-BN)
	-B bar (-BN)
	-W InH20 (-BN)
	-H InHg (-B / -C)

Tab. 3 Cuadro general de variantes

5.1.2 Indicadores


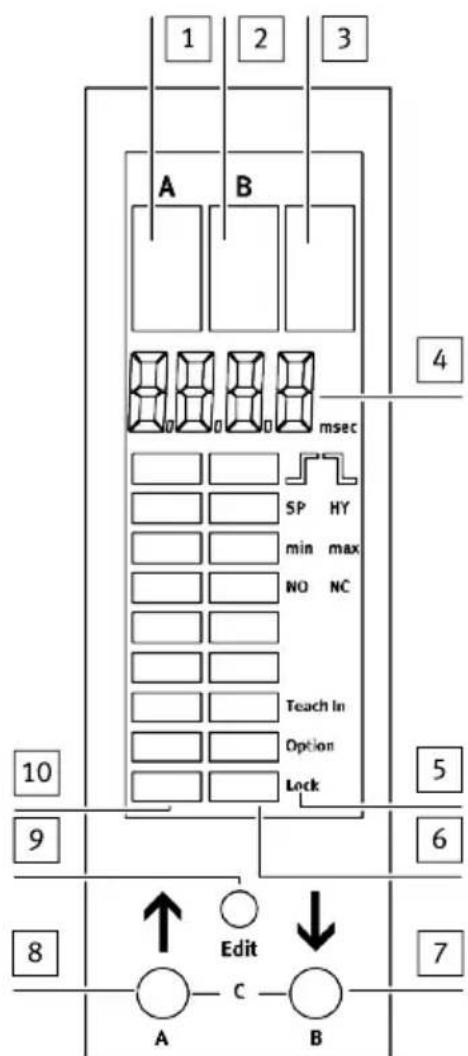

1 Segmento de visualización de salida de conmutación Out A
2 Segmento de visualización de salida de conexión Out B (excepto OVEM-...-1PD)
3 Segmento de visualización de entrada de conexión In A1 (excepto OVEM-...-1PD)
4 Indicación alfanumérica de 4 posiciones
5 Barra de símbolos para funciones

6 Barra de segmentos derecha: visualización gráfica del estado actual de las entradas digitales o del estado de válvula
7 Tecla B
8 Tecla A
9 Botón EDIT
10 Barra de segmentos izquierda: Display gráfico del valor de presión actual en relación con el valor de medición máximo del rango de medición

Fig. 2 Indicación LCD y pulsadores de mando

Símbolo Descripción
		Comparador de valor umbral seleccionado
"[SP]" Punto de conmutación
		Comparador de ventana seleccionado
"[SP]" + "[min]" Punto de conmutación inferior
"[SP]" + "[max]" Punto de conmutación superior
"[HY]" Histéresis
"[NO]/"[NC]" Lógica de conmutación contacto normalmente abierto (normally open) / contacto normalmente cerrado (normally closed)
"[TeachIn]" Función Teach (Teach-In) activa
"[Option]" Función ahorro de aire activa
"[Lock]" Código de seguridad activo
		Los segmentos indican lo siguiente:– Estado actual de las entradas digitales– Estado actual de la válvula→ Tab. 5 OVEM-...-2P/-2N/-PU/-PI: indicación adicional de las barras de segmentos – ejemplos y→ Tab. 6 OVEM-...-1PD: indicación adicional de las barras de segmentos – ejemplos

Tab. 4 Símbolos en el Display

Indicación Descripción
	Segmento L10 encendido Electroválvula para vacío está conectada.
	Segmento L14 encendido Electroválvula para impulso de eyección está conectada.
	Segmento L17 + "[A]" encendidos y "[min]" parpadea	Indicación valor mínimo de presión
	Segmento L17 + "[A]" encendidos y "[max]" parpadea	Indicación valor máximo de presión
	Segmento L18 + "[B]" encendidos y "[msec]" + "[_|~]_" parpadea	Duración del impulso de eyección
	Segmentos L1, L3, L4, L5 encendidos y Diagnosis tiempos de evacuación y presurización
	"[msec]" + "[_|~]" + "[min]" parpadean Indicación tiempo de evacuación mínimo
	"[msec]" + "[_|~]" + "[max]" parpadean Indicación tiempo máximo de evacuación
	"[msec]" + "[_|~]" + "[min]" parpadean Indicación tiempo mínimo de presurización
	"[msec]" + "[_|~]" + "[max]" parpadean Indicación tiempo máximo de presurización
	"[msec]" + "[_|~]" + "[SP]" + "[max]" parpa-dean	Indicación/ajuste valor límite tiempo de evacuación
	"[msec]" + "[_|~]" + "[SP]" + "[max]" parpa-dean	Indicación/ajuste valor límite tiempo de presurización
	Segmentos L1, L2, L5, L6 encendidos y la indicación "<ON>" - "[Option]" parpadea	Ajustar función ahorro de aire (modo EDIT)": función de ahorro de aire activa": función de ahorro de aire no activa
	Segmentos L1, L2, L5, L6 encendidos y "[Lock]" parpadea	Ajustar el código de seguridad (1...9999): el código de seguridad no está activo
	Segmento L10 + "[B]" encendidos + indicación "<FORC>"	Función adicional del accionamiento manual auxiliar eléctrico mediante pulsadores de mandoElectroválvula para vacío conectada
	Segmento L14 + "[B]" encendidos + indicación "<FORC>"	Función adicional del accionamiento manual auxiliar eléctrico mediante pulsadores de mandoElectroválvula para impulso de eyección (Eject) conectada
	Segmento L10 encendido Electroválvula	para vacío está conectada.
	Segmento L12 encendido Electroválvula	para impulso de eyección está conectada.
	Segmento L16 encendido Entrada de conmutación digital DI1 (Aspiración) está activada.
	Segmento L18 encendido Entrada de conmutación digital DI2 (Eyección) está activada.
	Segmento L17 + "[A]" encendidos y "[min]" parpadea	Indicación valor mínimo de presión
	Segmento L17 + "[A]" encendidos y "[max]" parpadea	Indicación valor máximo de presión
	Segmentos L1, L3, L4, L5 encendidos y Diagnosis tiempos de evacuación y presurización
	"[msec]" + "[_I-"] + "min" parpadean Indicación tiempo de evacuación mínimo
	"[msec]" + "[_I-"] + "max" parpadean Indicación tiempo máximo de evacuación
	"[msec]" + "[_I-"] + "min" parpadean Indicación tiempo mínimo de presurización
	"[msec]" + "[_I-"] + "max" parpadean Indicación tiempo máximo de presurización
	"[msec]" + "[_I-"] + "SP" + "max" parpadean Indicación/ajuste valor límite tiempo de evacuación
	"[msec]" + "^[^]_" + "[SP]" + "[max]" parpadean	Indicación/ajuste valor límite tiempo de presurización
	Segmentos L1, L2, L5, L6 encendidos y la indicación "" - "[Option]" par-padea	Ajustar función ahorro de aire (modo EDIT)"": función de ahorro de aire activa""": función de ahorro de aire no activa
	Segmentos L1, L2, L5, L6 encendidos y"[Lock]" parpadea	Ajustar el código de seguridad (1...9999): el código de seguridad no está activo
	Segmento L10 + "[B]" encendidos + in-dicación ""	Función adicional del accionamiento manual auxiliar eléctrico mediante pul-sadores de mando.Electroválvula para vacío conectada
	Segmento L12 + "[B]" encendidos + in-dicación ""	Función adicional del accionamiento manual auxiliar eléctrico mediante pul-sadores de mando.Electroválvula para impulso de eye-ción (Eject) conectada

Tab. 6 OVEM-...-1PD: indicación adicional de las barras de segmentos – ejemplos

Tab. 5 OVEM-...-2P/-2N/-PU/-PI: indicación adicional de las barras de segmentos – ejemplos

5.2 Función

Resumen de funciones

El OVEM es un generador de vacío con transmisión digital del valor de consigna y del valor efectivo, y cuenta con opciones de diagnosis y parametrización. La configuración se efectúa mediante los pulsadores de mando. Los mensajes de diagnosis se visualizan en el display.

Función OVEM-...	-2P/2N/PU/PI	OVEM-...-1PD
Control de la alimentación de aire comprimido con 2 funciones de válvula → 5.2.2 Accionamiento de la válvula	x	x

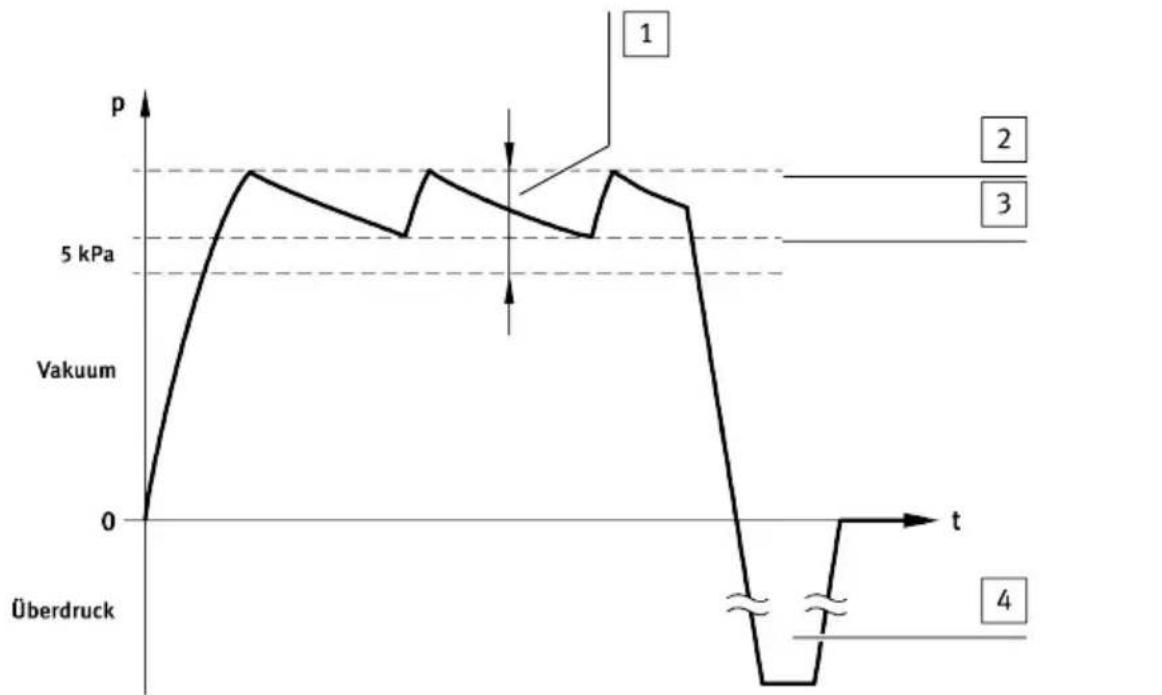

Función de ahorro de aire → 5.2.3 Función de ahorro de aire x x
Accionamiento manual auxiliar eléctrico y mecánico→ 9.12 Accionamiento manual auxiliar eléctrico y→ 9.11 Accionamiento manual auxiliar mecánico	x	x
Supervisión de la generación del vacío mediante sensor de presión integrado y funciones de supervisiónampliadas→ 5.2.5 Supervisión y diagnosis	x	x

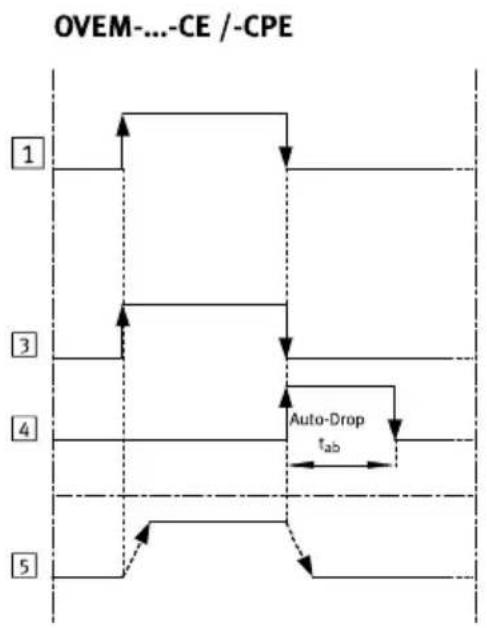

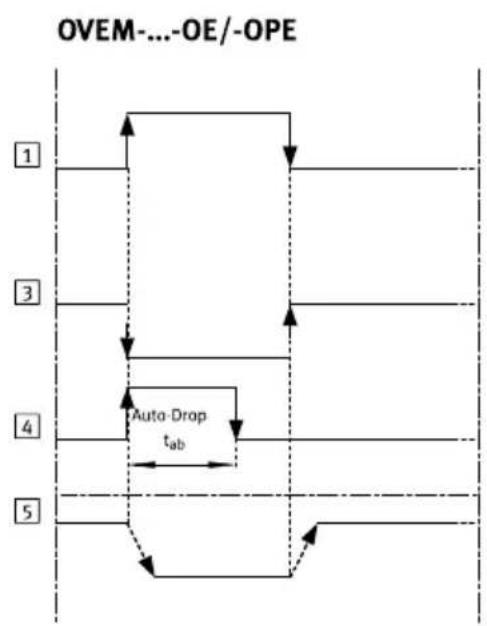

Función Auto-Drop:Generación de un impulso de eyección automático/impulso de eyecciónPower para acelerar la eliminación del vacío y posar las piezas a manipular con seguridad → 5.2.2 Accionamiento de la válvula	x	-
Generación de un impulso de eyección/impulso de eyección Power mediante una señal de mando en la entrada de conexión digital (Eyección) DI2	-	x

Tab. 7 Resumen de funciones

5.2.1 Funciones de conmutación

La electroválvula para la generación de vacío conmuta como normalmente cerrada o normalmente abierta, según la versión, cuando se presuriza con aire comprimido.
Las funciones de conmutación permiten configurar las salidas de conmutación. El modo de conmutación de las salidas de conmutación puede determinarse como comparador de valor umbral o comparador de ventana.

Comparador de valor umbral Contacto normalmente abierto (NO)		Contacto normalmente cerrado (NC)
Función de conmutación:– 1 punto de conmutación (SP1)Modo TEACH ^1) :– 2 puntos teach (TP1, TP2)– SP1 = 12 (TP1+TP2)

1) TP1 = valor mínimo de presión, TP2 = valor máximo de presión, independientemente de la secuencia teach
Tab. 8 Comparador del valor umbral: ajuste de punto de conmutación SP1 e histéresis HY

Comparador de ventana Contacto	normalmente abierto(NO)	Contacto normalmente cerrado(NC)
Función de conmutación:– 2 Puntos de conmutación(SP1, SP2)Modo TEACH ^10 :– 2 puntos teach (TP1, TP2)

1) TP1 = valor mínimo de presión, TP2 = valor máximo de presión, independientemente de la secuencia teach

Tab. 9 Comparador de ventana: ajuste de los puntos de conmutación SP1, SP2 e histéresis HY

Código Salida de conmutación A Salida	de conmutación B Entradas de	conmutación
-1PD Salida de conmutación positiva salida A del sensor de presión	- 2 entradas de conmutación	positiva
-2P Salida de conmutación positiva salida A del sensor de presión	Salida de conmutación positiva salida B del sensor de presión o canal de mensajes de diagnosis	Entrada de conmutación positiva
-2N Salida de conmutación negativa, salida A sensor de presión	Salida de conmutación negativa salida B del sensor de presión o canal de mensajes de diagnosis	Entrada de conmutación negativa
-PI Salida de conmutación positiva salida A del sensor de presión	Salida analógica 4 ... 20 mA vacío	Entrada de conmutación positiva
-PU Salida de conmutación positiva salida A del sensor de presión	Salida analógica 0 ... 10 V vacío	Entrada de conmutación positiva

Tab. 10 Variantes de entradas y salidas de conmutación

5.2.2 Accionamiento de la válvula

Control del impulso de eyección

- Función Auto-Drop (excepto OVEM-...-1PD)

El impulso de eyección se genera tras el cambio de señal "Aspiración".

La duración del impulso de eyección puede

ajustarse→ 9.1 Ajuste de la duración del impulso de eyección.

- Impulso de eyección controlado por señal/pulso de eyección Power (solo OVEM-...-1PD)

El impulso de eyección se genera mediante una señal de mando en la entrada de conmutación digital (eyección) DI2. La duración del impulso de eyección puede ajustarse mediante la duración de la señal de mando en la entrada de conmutación digital (eyección) DI2. La electroválvula para vacío o la electroválvula para impulso de eyección se controlan dependiendo de la señal de entrada.

i

Destrucción del sensor de vacío debido a sobrepresión (-CPE /-OPE)

El canal del aire de escape se cierra herméticamente durante el impulso de eyección Power. Esto puede crear una sobrepresión en la conexión de vacío y destruir el sensor de vacío.

- Use el impulso de eyección Power solo en sistemas de vacío abiertos.


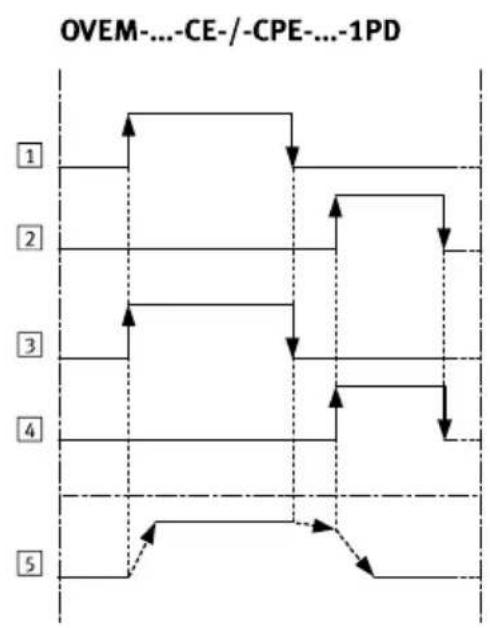

1 Señal de mando en la entrada de conmutación digital (Aspiración) DI1

2 Señal de mando en la entrada de conmutación digital (Eyección) DI2 (solo OVEM-...-1PD)

3 Posición de conmutación electroválvula vacío

4 Posición de conmutación electroválvula impulso de eyección

5 Conexión de vacío (2)

tab Duración del impulso de eyección

Fig. 3 Comportamiento de conmutación del accionamiento de la válvula

5.2.3 Función de ahorro de aire

La función de ahorro de aire reduce el consumo de aire durante la fase de evacuación.

Vista general del producto

1 Histéresis

3 Valor umbral "Conectar aspiración"

2 Valor umbral "Desconectar aspiración" = punto de conmutación SP _A1

4 Impulso de eyección

Fig. 4 Modo de operación de la función de ahorro de aire

Cuando el valor de presión alcanza el punto de conmutación SP1 2, se desconecta la generación de vacío. Una válvula de antirretorno interna evita que descienda la presión de vacío. No obstante, debido a las fugas en todo el sistema (ocasionadas, p. ej., por superficies rugosas de las piezas) la presión de vacío puede reducirse lentamente. Para reducir el consumo de energía se vuelve a conectar la generación de vacío exclusivamente cuando se llega por debajo del valor umbral inferior 3.

La función de ahorro de aire está activada de fábrica.

En el transporte de piezas permeables al aire, el vacío se reduce con mayor rapidez, por lo que la generación de vacío se conecta con una elevada frecuencia innecesaria. En ese caso es conveniente de- sactivar la función de ahorro de aire → 9.14 Conexión o desconexión de la función de ahorro de aire.

5.2.4 Optimización del tiempo de transporte

En las variantes con 2 salidas de conmutación (OVEM-...-2P/-2N/-PU/-PI) el tiempo de transporte puede optimizarse utilizando la salida de conmutación Out B.

El vacío necesario para el transporte se controla mediante la salida de conmutación Out A. Para optimizar el tiempo de transporte, durante la reducción de vacío se puede, por ejemplo, agarrar la pieza con el vacío mínimo aprovechable. El vacío mínimo aprovechable se controla mediante la salida de conmutación Out B.

5.2.5 Supervisión y diagnosis

El generador de vacío dispone de funciones de supervisión que permiten la detección precoz de errores o fallos de funcionamiento.

• Supervisión de parámetros del proceso (valor de presión en la conexión de vacío, puntos de conmutación, entradas y salidas de conmutación, tiempo de evacuación t_E , tiempo de presurización t_B y valores límite)
• Mensajes de diagnosis 11.1 Etapas de diagnosis
• Detección de errores 11 Eliminación de fallos
  Los mensajes de diagnosis se visualizan en el display.
  En las variantes con 2 salidas de conmutación (OVEM-...-2P/-2N/-PU/-PI) la salida de conmutación
  Out B también puede establecerse como canal de mensajes de diagnosis (dl 1 o
  dl 2)→ 9.4 Activar canal de mensaje de diagnosis.
  Las funciones de supervisión están activadas de fábrica (excepto la supervisión de los tiempos de evacuación y presurización). La supervisión temporal puede activarse ajustando los valores límite para el tiempo de evacuación y tiempo de
  presurización→ 9.7 Ajuste de los valores límite para tiempo de evacuación y tiempo de presurización.

5.2.6 Magnitudes medidas

Valor de presión (vacío)

El valor de presión (vacío) se mide continuamente entre la conexión de vacío y el filtro.

i

Con el OVEM-...-20/30-C se mide el valor de la presión (vacío) entre el filtro y la válvula de antirretorno.

Los valores de presión mínimo y máximo medidos se guardan. Cuando se desconecta la tensión de funcionamiento del generador de vacío, se restablecen dicho valores.

Ciclo

La duración de un ciclo abarca el periodo de tiempo desde el inicio de la evacuación, pasando por la descarga, hasta el inicio de la siguiente evacuación.

Tiempo de evacuación y tiempo de presurización

El tiempo de evacuación t_E se mide desde el inicio de la evacuación hasta alcanzar el punto de conmutación SP1 de la salida de conmutación.

El tiempo de presurización t_B se mide desde el comienzo de la presurización hasta el momento en el que el valor de presión (vacío) desciende por debajo de --50 mbar.

Vista general del producto

1 Punto de conmutación SP1
tE Tiempo de evacuación
2 Punto de retroceso RSP1
tB Tiempo de presurización

Fig. 5 Ciclo – Ejemplo para Out A (Air-save)

La secuencia representada de los estados de conmutación y señales de mando es válida para todas las variantes de producto excepto OVEM-...-1PD. Secuencia para OVEM-...-1PD → Fig.3

5.2.7 Función Teach

La función Teach permite configurar los puntos de conmutación y la supervisión temporal durante el tiempo de ejecución.

Teach-In estática

Según el comando Teach, a partir de 2 puntos teach se determina un punto de conmutación (SP) o 2 puntos de conmutación (SP1, SP2). La determinación de los puntos de conmutación se produce de forma estática, lo que significa que el valor de medición permanece constante durante todo el proceso Teach-In. Cuando se realiza el proceso Teach-In se desactiva la función de ahorro de aire durante el tiempo que dure el proceso.

Teach-In dinámico

Los valores de consigna se calculan, dentro de un proceso Teach-In, durante periodo de tiempo. El procedimiento se utiliza para determinar los tiempos de evacuación y presurización. → Fig.6

Tras iniciar el proceso de Teach-In, con cada ciclo se miden los tiempos t_E y t_B . Cuando hay varios ciclos se hace un promedio de los tiempos. Tras detenerse el Teach-In, a los valores promedios se les añade una reserva funcional del 100 %.

1 Tiempo de transporte

4 Ciclo 2

2 Tiempo de retorno

5 Ciclo N

3 Ciclo 1

Fig. 6 Modo de operación de Teach-In dinámico - ejemplo OVEM-...-CE / -CPE

5.2.8 Estados operativos y estructura de menús

Significado de los símbolos y representación de la estructura de menús

Símbolo Significado
	Retorno automático al modo RUN cuando ha expirado el temporizador de supervisión (aquí 80 segundos)
	Pulsar el botón EDIT durante 3 segundos: retorno manual al modo RUN
	Símbolo en el display parpadea (aquí segmento de visualización salida de conmutación Out A)
	Introducción bloqueada/no bloqueada
	Pulsar cada pulsador por separado (aquí pulsador A)
	Pulsar pulsador A o B, ajustar valor
	Pulsar los pulsadores al mismo tiempo (aquí: pulsador B y botón Edit)
EDIT	Pulsar el botón EDITBifurcación
	Indicación de error
	Restablecer los valores
	Ciclo
	Electroválvula para vacío conectada
	Electroválvula para impulso de eyección conectada
	Se asume el punto Teach
	El menú especial (SPEC) está activo (ajuste de función de ahorro de aire, código de seguridad, tiempo máx. de evacuación y tiempo máx. de presurización)

Tab. 11 Significado de los símbolos y representación de la estructura de menús

Modo RUN

• Estado inicial después de aplicar la tensión de funcionamiento
• Indicación del valor medido actual (presión relativa)
• Indicación de los estados de las señales de las electroválvulas
• Visualización de las entradas y salidas seleccionadas

Vista general del producto

Modo SHOW

• Indicación de los ajustes actuales
• Visualización y borrado de los valores de presión mínimos y máximos
• Indicación y borrado de los tiempos mínimos y máximos de evacuación y presurización
• Indicación de mensajes de diagnosis

1 Submenú solamente disponible con el OVEM-...-2P/-2N/-PU/-PI
Fig. 7 Estructura de menús del modo SHOW

Vista general del producto

Modo EDIT

– Ajuste de parámetros
- Manejo del accionamiento manual auxiliar eléctrico (FORC)

1 Submenú solamente disponible con el OVEM-...-CE/-OE/-CPE/-OPE
Fig. 8 Estructura de menús modo EDIT

Montaje

Modo TEACH

- Aceptación del valor medido actual para la determinación de puntos de conmutación

1 Submenú solamente disponible con el OVEM-...-2P/-2N

Fig. 9 Estructura de menú modo TEACH

6 Montaje

i

Una posición de montaje inadecuada puede mermar la función del producto.

• Evite la acumulación de condensado en el aparato instalándolo en una posición de montaje adecuada.
• El aire de escape debe poder fluir libremente.

Montaje

Fijación directa

Tab. 12 Tamaños y pares de apriete de los tornillos con fijación lateral directa

Fig. 11 Fijación directa trasera

Variante Tornillo Par de apriete
OVEM-...-05/-07/-10/-14/-20-...-B/-BN M3 máx. 0,8 Nm
OVEM-...-20/-30-...-C M4 máx. 0,8 Nm

Tab. 13 Tamaños y pares de apriete de los tornillos con fijación directa trasera

Montaje en perfil DIN

i

Este tipo de fijación solamente se admite para los tamaños OVEM-...-05/-07/-10/-14/-20-...-B/-BN

Accesorio para montaje en perfil DIN → www.festo.com/catalogue

1 Elemento para fijación en perfil DIN

2 Tornillo

Fig. 12 Montaje en perfil DIN

1. Montar la placa de montaje en la fijación en perfil DIN 1.
2. Enganchar el OVEM con fijación para perfil DIN en el perfil y presionar en el sentido de la flecha.
3. Asegurar con tornillo 2 al perfil DIN.

Fijación con escuadra de fijación

i

Este tipo de fijación solamente se admite para los tamaños OVEM-...-05/-07/-10/-14/-20-...-B/-BN

Accesorios escuadra de fijación → www.festo.com/catalogue

Fig. 13 Montaje con escuadra de fijación

Variante Tornillos Par de apriete
OVEM-...-05/-07/-10-...-B/-BN M5 máx. 2,5 Nm
OVEM-...-14/-20-...-B/-BN M4 máx. 2,5 Nm

Tab. 14 Tamaños y pares de apriete de los tornillos para el montaje con escuadra de fijación

Fijación en perfil distribuidor P

OVEM-...-B/-BN: se puede realizar la fijación en un perfil distribuidor P con 8 posiciones como máximo.

OVEM-...-C: se puede realizar la fijación en un perfil distribuidor P con 4 posiciones como máximo.

Instrucciones para el montaje del perfil distribuidor P OABM-P → www.festo.com/sp

7 Instalación

7.1 Instalación neumática

Variante Símbolo del circuito Variante Símbolo del circuito
OVEM-...-QO-CNOVEM-...-GO-CN		OVEM-...-QO-CEOVEM-...-GO-CE
OVEM-...-QO-CPEOVEM-...-GO-CPE		OVEM-...-QO-CPEOVEM-...-GO-CPE
OVEM-...-QS-CNOVEM-...-GN-CN		OVEM-...-QS-CEOVEM-...-GN-CE
OVEM-...-QS-CPEOVEM-...-GN-CPE		OVEM-...-QS-CPEOVEM-...-GN-CPE
OVEM-...-QO-ONOVEM-...-GO-ON		OVEM-...-QO-OEOVEM-...-GO-OE
OVEM-...-QO-OPEOVEM-...-GO-OPE		OVEM-...-QO-OPEOVEM-...-GO-OPE
OVEM-...-QS-ONOVEM-...-GN-ON		OVEM-...-QS-OEOVEM-...-GN-OE
OVEM-...-QS-OPEOVEM-...-GN-OPE		OVEM-...-QS-OPEOVEM-...-GN-OPE

Tab. 15 Símbolos del circuito, neumática

OVEM-... -05-...

GN -07-...-GN

-10-...-GN -14

...-GN -20-...-

GN -30-...-GN

-05-...-GO -07

...-GO -10-...-GO

-14-...-GO

-20-...-GO -30-...-GO

Longitud de tubo flexible [m]

<0,5

<2

<0,5

<2

<0,5

<2

<0,5

<2

<0,5

<2

<0,5

<2

Mín. diámetro interior del tubo flexible [mm]

- conexión de aire comprimi-do

1 2 1,5

2 2 3 3

4 4 5 6 7

- conexión de vacío

2 3 3 4

4 5 5,5

6 6 7 9 11

- conexión del aire de escape

2 3 3 4

4 5 5,5

6 6 7 9 11

Tab. 16 Mínimo diámetro interior de los tubos de conexión en conexiones con rosca interior G

Notas para la conexión neumática

• Máxima longitud del tubo flexible permitida 2 m
• OVEM-...-GN/-GO: tener en cuenta el mínimo diámetro interior de los tubos de conexión

→ Tab. 16 Mínimo diámetro interior de los tubos de conexión en conexiones con rosca interior G.

- No cerrar la conexión del aire de escape.

- OVEM-...-07/-10/-14/-20/-30: si es necesario alargar el silenciador con una extensión de silenciador → www.festo.com/catalogue.

- Recomendación: utilizar tubos flexibles del tipo PUN www.festo.com/catalogue.

7.2 Instalación eléctrica

iADVERTENCIA!

Riesgo de lesiones por choque eléctrico.

• Utilizar exclusivamente circuitos PELV (Protective Extra-Low Voltage, PELV) conforme a CEI 60204-1/EN 60204-1 para la alimentación eléctrica.
• Tener en cuenta las exigencias generales para circuitos PELV de conformidad con IEC 60204-1/EN 60204-1.

• Utilizar exclusivamente fuentes de tensión que garanticen un aislamiento eléctrico seguro de la tensión de funcionamiento según CEI 60204-1/EN 60204-1.

• Conectar el generador de vacío con la conexión eléctrica.

• Conector de 5 contactos, M12x1
• Par de apriete máximo conector M12: 0,5 Nm
• Máxima longitud de cable permitida: 20 m

Conector Pin Color de los hilos1)			Función
	1 Marrón (BN) L+ +24 V
	2 Blanco (WH) DO2 Salida digital Out B
	3 Azul (BU) L- 0 V
	4 Negro (BK) DO1 Salida digital Out A/Out A (Air-save)
	5 Gris (GY) DI1 entrada de conmutación digital (aspirar)

1) Si se utiliza el cable de conexión según accesorios
2) Con un flanco descendente de la señal de mando "Aspiración" se desconecta la pieza.

Tab. 17 Ocupación de clavijas del OVEM-...-2P/-2N

Conector Pin Color de los hilos1)		Función
	1 Marrón (BN) L+ +24 V
	2 Blanco (WH) AO1 Salida analógica Out B
	3 Azul (BU) L- 0 V
	4 Negro (BK) DO1 Salida digital Out A/Out A (Air-save)
	5 Gris (GY) DI1 entrada de conmutación digital (aspirar) 2)

1) Si se utiliza el cable de conexión según accesorios
2) Con un flanco descendente de la señal de mando "Aspiración" se desconecta la pieza.

Tab. 18 Ocupación de clavijas OVEM-...-PU/-PI

Conector Pin Color de los hilos1			Función
	1 Marrón (BN) L+ +24 V
	2 Blanco (WH) DO1 Salida digital		Out A/Out A (Air-save) (PNP)
	3 Azul (BU) L- 0 V
	4 Negro (BK) DI2 Entrada de conmutación digital (eyección) (PNP)
	5 Gris (GY) DI1 Entrada de conexión digital (Aspiración) (PNP)

1) Si se utiliza el cable de conexión según accesorios
Tab. 19 Ocupación de clavijas OVEM-...-1PD

Esquemas de conexiones

OVEM-...-2P OVEM-...-2N
OVEM-...-PU OVEM-...-PI
OVEM-...-1PD

Tab. 20 Esquemas de conexiones del generador de vacío

Esquemas de conexiones
OVEM-...-1P OVEM-...-1N
OVEM sin sensor de vacío

Tab. 21 Esquemas de conexiones del generador de vacío

8 Puesta en funcionamiento

i

La puesta en funcionamiento solo debe ser realizada por el personal técnico cualificado.

8.1 Puesta en funcionamiento del generador de vacío

En la primera puesta en funcionamiento, el generador de vacío funciona con los ajustes de fábrica → Tab. 22 Ajustes de fábrica.

Requisito

El generador de vacío está completamente montado y conectado → 6 Montaje.

Comprobación de las condiciones de funcionamiento

- Comprobar las condiciones de funcionamiento y los valores límite → 14 Especificaciones técnicas.

Puesta en funcionamiento del generador de vacío OVEM-...-OE/-OPE

1. Aplicar presión de funcionamiento en la conexión de aire comprimido (1).

Se generará una depresión en la conexión de vacío (2).

1. Conectar la tensión de funcionamiento.

Se muestra el valor de presión actual y el generador de vacío está listo para funcionar.

Puesta en funcionamiento del generador de vacío OVEM-...-CE/-CPE

1. Aplicar presión de funcionamiento en la conexión de aire comprimido (1).

2. Conectar la tensión de funcionamiento.

3. Activar la ventosa con rosca de fijación: aplicar señal de entrada en clavija 5.

Se generará una depresión en la conexión de vacío (2). Se muestra el valor de presión actual y el generador de vacío está listo para funcionar.

La modificación de la presión de funcionamiento cambia la intensidad de la depresión de la conexión de vacío. De esta forma puede ajustarse el vacío en la ventosa de sujeción.

Se pueden determinar las funciones y parámetros:

- manualmente en el aparato → Modo EDIT

– mediante Teach-In → Modo TEACH

8.2 Ajuste de la intensidad del impulso de eyección

Fig. 14 Ajustar la intensidad del impulso de eyección

Requisito

- El generador de vacío está en funcionamiento.

Ejecución con impulso de eyección automático (-2P/-2N/-NU/-NI/-PU/-PI)

1. Atornillar completamente el tornillo control de servo 10

El canal para el impulso de eyección está cerrado. No se genera ningún impulso de eyección.

1. Conectar la generación de vacío.

Se generará una depresión en la conexión de vacío.

1. Desconectar la generación de vacío.

2. Desenrosque ligeramente el tornillo control de servo.

Se genera un impulso de eyección automático. Si no se genera un impulso de eyección automático, accionar el accionamiento manual auxiliar mecánico de la electroválvula del impulso de eyección.

1. Desenroscar o enroscar el tornillo control de servo hasta que se ajuste la intensidad necesaria del impulso de eyección.

i

Ajuste de la duración del impulso de eyección → 9.1 Ajuste de la duración del impulso de eyección

i

El uso de ventosas grandes puede crear un vacío independiente del aparato, debido a la resistencia al flujo, cuando se libera la ventosa de la pieza.

Diseñar en consecuencia el impulso de eyección.

Requisito

- El generador de vacío está en funcionamiento.

Ejecución sin impulso de eyección automática (1PD)

1. Enroscar totalmente el tornillo control de servo para la regulación del impulso de eyección.

2. Conectar la generación de vacío.

Se generará una depresión en la conexión de vacío (2).

1. Desconectar la generación de vacío.
2. Conectar la electroválvula para impulso de eyección.

No se genera ningún impulso de eyección.

1. Desconectar la electroválvula para impulso de eyección.
2. Desenroscar ligeramente el tornillo control de servo para regular el impulso de eyección.
3. Conectar la electroválvula para impulso de eyección.

Se genera un impulso de eyección.

1. Repetir los pasos de trabajo 1 a 7 hasta que se ajuste la intensidad necesaria del impulso de eyección.

i

El uso de ventosas grandes puede crear un vacío independiente del aparato, debido a la resistencia al flujo, cuando se libera la ventosa de la pieza.

Diseñar en consecuencia el impulso de eyección.

9 Manejo y funcionamiento

Más información sobre los estados operativos y estructura del menú

→ 5.2.8 Estados operativos y estructura de menús

9.1 Ajuste de la duración del impulso de eyección

Requisitos

• El modo RUN está activo.
  – El código de seguridad no está activo.

Ejecución

1. Pulsar el botón EDIT.

1. Pulsar el botón EDIT.

[msec], [_l^-] y [^-l_] parpadean.

1. Ajustar el tiempo (en ms) mediante los pulsadores A y B. Para desactivar el impulso de eyección, ajustar OFF.

2. Mantenga presionado el botón EDIT durante 3 s.

El modo RUN está activo.

i

Si se utilizan pinzas por vacío grandes, por limitaciones físicas puede producirse un vacío independiente de la unidad. En tal caso, la pieza no se suelta de la pinza por vacío aunque se haya seleccionado una duración suficientemente larga del impulso de eyección.

9.2 Configuración de salidas de conexión

Visualización de ajustes de las salidas de conmutación

i

El proceso para visualizar los ajustes de las salidas de conmutación Out A (pulsador A) y Out B (pulsador B) es básicamente igual. Con la salida de conmutación Out B también se visualiza la configuración de la salida de conmutación y la duración del impulso de eyección. A continuación se describe el proceso para la salida de conmutación Out A.

Requisito

- El modo RUN está activo.

Ejecución

1. Pulsar la tecla A.

El modo SHOW está activo. En caso de error se muestra el número de error.

1. Pulsar la tecla A.

Se mostrarán los siguientes ajustes:

• Función de conmutación (comparador de valor umbral o de ventana)
• Puntos de conmutación [SP] o [SP] [min].

• Característica de conmutación [NO/NC]

• Pulsar la tecla A.

Solo con la función de conmutación de comparador de ventana: se visualiza el punto de conmutación [SP], [max].
– Pulsar la tecla A.
– Se visualiza la histéresis [HY].

1. Pulsar la tecla A.

Se visualiza el valor de presión mínimo.

1. Pulsar la tecla A.

Se visualiza el valor de presión máximo.

1. Pulsar la tecla A.

El modo RUN está activo.

9.3 Ajuste del comportamiento de conmutación de una salida de conexión

i

El proceso para ajustar las salidas de conexión Out A (pulsador A) y Out B (pulsador B) es básicamente igual. Debe definirse adicionalmente la salida de conmutación Out B como salida de conmutación In A1, puesto que Out B también se puede establecer como canal de mensaje de diagnóstico

→ 9.4 Activar canal de mensaje de diagnosis. A continuación se describe el proceso para la salida de conmutación Out A.

Requisitos

• El modo RUN está activo.
• Salida de conexión Out B está definida como salida de conexión In A1.
  – El código de seguridad no está activo.

Ejecución

1. Pulsar el botón EDIT.
   [A] parpadea. El modo EDIT está activo.

2. Pulsar la tecla B.

[B] parpadea.

1. Pulsar el botón EDIT.

Indicación

1. Pulsar el botón EDIT.

La función de conmutación actualmente ajustada parpadea (comparador de valor umbral o comparador de ventana).

1. Ajustar la función de conmutación con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

[SP] parpadea (comparador de valor umbral) o [SP], [min] parpadea (comparador de ventana).

1. Ajustar el punto de conmutación (SP o SPmin) con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

Solo con la función de conmutación comparador de ventana: [SP], [max] parpadea.

- Ajustar el punto de conmutación (SPmax) con el pulsador A o el pulsador B.

- Pulsar el botón EDIT.

→ [HY] parpadea.

1. Ajustar la histéresis [HY] con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

[NO] o [NC] parpadean.

1. Ajustar la característica de conmutación [NO/NC] con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

El modo RUN está activo.

9.4 Activar canal de mensaje de diagnosis

i

Si se activa la salida de conmutación Out B como canal de mensaje de diagnosis (dl 1 o dl 2), ya no puede utilizarse la salida de conexión Out B como salida de conmutación In A1.

Requisitos

- El modo RUN está activo.

– El código de seguridad no está activo.

Ejecución

1. Pulsar el botón EDIT.
   [A] parpadea. El modo EDIT está activo.

2. Pulsar la tecla B.

[B] parpadea.

1. Pulsar el botón EDIT.

Si Out B está definida como salida de conmutación, se visualiza .

1. Ajustar el canal de mensaje de diagnóstico (dl 1 o dl 2) con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

[NO] o [NC] parpadean.

1. Ajustar la característica de conmutación [NO/NC] con el pulsador A o el pulsador B.

2. Pulsar el botón EDIT.

El modo RUN está activo.

9.5 Programación Teach-In del punto de conmutación

i

Durante la programación Teach-In, se desactiva automáticamente la función de ahorro de aire. Cuando la diferencia de presión entre los puntos Teach es demasiado reducida, la programación Teach-In no funciona.

i

El proceso para la programación tipo Teach-In de las salidas de conmutación Out A (pulsador A) y Out B (pulsador B) es el mismo. A continuación se describe el proceso para la salida de conmutación Out A.

Requisitos

- El modo RUN está activo.

– La función de conmutación está ajustada.

– El código de seguridad no está activo.

Ejecución

Objeto agarrado u objeto no agarrado - la secuencia es de libre elección.

1. Ajustar el vacío para el primer punto teach.

2. Pulsar simultáneamente el pulsador A y el botón EDIT.

- La función de ahorro de aire se desactiva.

- El valor medido se toma como primer punto teach (TP1).

– [A] y [TeachIn] parpadean.

1. Ajustar el vacío para el segundo punto teach (TP2).

2. Pulsar simultáneamente el pulsador A y el botón EDIT.

- El valor medido se toma como segundo punto teach (TP2).

- Los puntos de conmutación (SP o SPmin y SPmax) se convierten en valores válidos.

– La función de ahorro de aire se activa.

- El modo RUN está activo.

i

La histéresis se adapta a los valores programados. Ajustar histéresis

(→ 9.2 Configuración de salidas de conexión).

Recomendación: comprobar los valores programados mediante un funcionamiento de prueba.

9.6 Borrar el valor de presión mínimo o máximo

Requisitos

- El modo RUN está activo.

Ejecución

1. Pulsar la tecla A.

El modo SHOW está activo. Si existen errores, se visualizan los números de error.

1. Volver a pulsar el pulsador A hasta que se visualice el valor de presión mínimo.

2. Para visualizar el siguiente valor, pulsar el pulsador A. Para eliminar el valor de presión mínimo, pulsar el botón EDIT. Se borra el valor de presión mínimo.

3. Pulsar la tecla A. Se visualiza el valor de presión máximo.

4. Para volver a cambiar al modo RUN, pulsar el pulsador A. Para borrar el valor de presión máximo, pulsar el botón EDIT. Se borra el valor de presión máximo.

5. Pulsar la tecla A. El modo RUN está activo.

9.7 Ajuste de los valores límite para tiempo de evacuación y tiempo de presurización

Requisitos

- El modo EDIT está activo, [Out A] parpadea. - El código de seguridad no está activo.

Ejecución

1. Pulsar la tecla A. Indicación

2. Pulsar el botón EDIT. [Option] parpadea.

3. Pulsar el botón EDIT. [Lock] parpadea.

4. Pulsar el botón EDIT. [ msec ], [ SP ], [ max ] y [ _l^- ] parpadean.

5. Ajustar el tiempo de evacuación máximo con el pulsador A y el botón B. [OFF]: supervisión del tiempo de evacuación no está activa.

6. Pulsar el botón EDIT. [ msec ], [ SP ], [ max ] y [ _l^- ] parpadean.

7. Ajustar el tiempo de presurización máximo con los pulsadores A y B. [OFF]: la supervisión del tiempo de presurización no está activa.

8. Pulsar el botón EDIT. El modo RUN está activo.

9.8 Programación del tiempo de evacuación y del tiempo de presurización

Requisitos

• El modo RUN está activo.
  – El código de seguridad no está activo.
• Función de conmutación está ajustada.

Ejecución

1. Pulsar simultáneamente los pulsadores A y B, y el botón EDIT.

– [TeachIn] y los segmentos de diagnosis parpadean.

1. Medir por lo menos un ciclo.

i

Se calcula un valor promedio de los ciclos.

Cuantos más ciclos se ejecutan, más significativo es el valor. Los valores programados por teachin, se activan con una reserva de función del 100 %.

1. Pulsar los pulsadores A y B, y el botón Edit.

El modo RUN está activo.

i

Cuando se modifican los puntos de conmutación o la intensidad del impulso de eyección, se deben programar de nuevo los tiempos de evacuación o presurización.

Recomendación: comprobar los valores programados mediante un funcionamiento de prueba.

9.9 Visualización de tiempos de evacuación y presurización

Requisito

- El modo RUN está activo.

Ejecución

1. Pulsar simultáneamente los pulsadores A y B.

- El modo SHOW está activo.

– Se visualiza el valor límite del tiempo de evacuación.

1. Pulsar simultáneamente los pulsadores A y B.

Se visualiza el valor límite del tiempo de presurización.

1. Pulsar simultáneamente los pulsadores A y B.

Se visualiza el tiempo de evacuación mínimo.

1. Pulsar simultáneamente los pulsadores A y B.

Se visualiza el tiempo de evacuación máximo.

1. Pulsar simultáneamente los pulsadores A y B.

Se visualiza el tiempo de presurización mínimo.

1. Pulsar simultáneamente los pulsadores A y B.

Se visualiza el tiempo de presurización máximo.

Manejo y funcionamiento

1. Pulsar simultáneamente los pulsadores A y B.

El modo RUN está activo.

9.10 Borrar tiempos de evacuación y presurización

Requisitos

- El modo SHOW está activo.

- Se visualiza el tiempo de evacuación mínimo.

Ejecución

1. Para visualizar el siguiente valor, pulsar simultáneamente los pulsadores A y B.

Para borrar el valor visualizado, pulsar el botón EDIT.

1. Pulsar simultáneamente los pulsadores A y B.

El modo RUN está activo.

9.11 Accionamiento manual auxiliar mecánico

Las dos electroválvulas pueden conmutarse manualmente utilizando el accionamiento manual auxiliar.

1. Presionar la leva del accionamiento manual auxiliar con una punta roma.

La electroválvula conmuta.

1. Retirar el objeto de punta roma.

La leva del accionamiento manual auxiliar retrocede automáticamente. La electroválvula se coloca en la posición inicial.

9.12 Accionamiento manual auxiliar eléctrico

Requisitos

- El modo RUN está activo.

- El código de seguridad no está activo.

Ejecución

1. Pulsar el botón EDIT.

1. Presionar el pulsador B.

[B] parpadea + segmento L18 encendido.

1. Pulsar el botón EDIT.

[ msec ], [ _l^- ] y [ _l_ ] parpadean. Se visualiza la duración del impulso de eyección.

1. Pulsar el botón EDIT.

Indicador . El accionamiento manual auxiliar eléctrico está activo.

1. Conectar las electroválvulas.

– Electroválvula de vacío: pulsar el pulsador A.

- Electroválvula de impulso de eyección: pulsar el pulsador B.

1. Para abandonar el submenú, pulsar el botón EDIT.

El modo RUN está activo.

9.13 Activar el código de seguridad

Para evitar cambios no autorizados, se puede determinar y activar un código de seguridad.

– Ajuste de fábrica: “OFF”

- Al restablecer los ajustes de fábrica se desactiva el código de seguridad.

Requisitos

- El modo RUN está activo.

– El código de seguridad no está activo.

Ejecución

1. Pulsar el botón EDIT.

- [A] parpadea.

1. Presionar el pulsador A.

Indicación

1. Pulsar el botón EDIT.

→ [Option] parpadea.

1. Pulsar el botón EDIT.

[Lock] parpadea.

1. Ajustar el código de seguridad con los pulsadores A y B.

[OFF]: el código de seguridad no está activo.

1. Mantenga presionado el botón EDIT durante 3 s.

El modo RUN está activo.

9.14 Conexión o desconexión de la función de ahorro de aire

Requisitos

- El código de seguridad no está activo.

Ejecución

1. Pulsar la tecla A.

Indicación

1. Pulsar el botón EDIT.

[Option] parpadea.

1. Conectar o desconectar la función de ahorro de aire con el pulsador A o el B.

– [ON]: función de ahorro de aire está activa.
– [OFF]: función de ahorro de aire no activa

1. Mantener presionado el botón EDIT durante 3 s.

El modo RUN está activo.

9.15 Restablecer los ajustes de fábrica

Al restablecer los ajustes de fábrica se restablecen los parámetros, la configuración y el código de seguridad a los que poseía en el estado de entrega. ➔ Tab. 22 Ajustes de fábrica

Los ajustes actuales se perderán.

1. Desconectar la tensión de funcionamiento.
2. Mantener pulsadas al mismo tiempo los pulsadores A y B y el botón EDIT.
3. Conectar la tensión de funcionamiento.

Indicador

1. Soltar los pulsadores A y B, y el botón EDIT.

Se restablecen los ajustes de fábrica.

Ajustes de fábrica

Parámetros OVEM-...-H OVEM-...-L
Modo de conmutación de la salida eléctrica Comparador de valor umbral
Lógica de conmutación de la salida eléctrica NO (normally open)
Función de ahorro de aire Activo
Código de seguridad OFF
	SP1 [bar] -0,7 -0,4Out A (Air-save)
	Histéresis [bar] 0,25
Out A	SP1 [bar] -0,7 -0,4
	SP2 [bar] -0,97 -0,67
	Histéresis [bar] 0,25 0,1
Out B^1)	SP1 [bar] -0,5 -0,2
	SP2 [bar] -0,71 -0,41
	Histéresis [bar] 0,2	0,1
Duración del impulso de eyección ^1)	[ms]	200

1) Parámetro no disponible con el OVEM-...-1PD
Tab. 22 Ajustes de fábrica

10 Cuidados y mantenimiento

Limpiar el aparato

1. Desconectar las fuentes de energía:

- Tensión de funcionamiento

- Aire comprimido

1. Limpiar el aparato con productos de limpieza no abrasivos.
2. Comprobar la limpieza del filtro de aire comprimido a través de la mirilla.

Cambio del filtro de aire comprimido

i

Con el generador de vacío no es posible cambiar el filtro de aire comprimido OVEM-...-20/-30-C

Fig. 16 Desmontar/montar el filtro de aire comprimido

1. Purgar el generador de vacío.
2. Extraer con cuidado la corredera 1 hasta el primer enclavamiento. La corredera debe permanecer en esa posición del filtro.
3. Extraer el filtro 2. En caso necesario, limpiar con aguarrás.
4. Deslizar el filtro en el cuerpo.
5. Empujar hacia dentro la corredera.

Mediante la corredera se introduce el filtro en el generador de vacío.

11 Eliminación de fallos

Los mensajes de diagnosis se visualizan en el display como código de error. En las variantes con 2 salidas de conmutación (OVEM-...-2P/-2N) uno de los dos canales lógicos de la salida de conmutación Out B también puede establecerse como canal de mensajes de diagnosis

→ 9.4 Activar canal de mensaje de diagnosis. El canal de mensajes de diagnosis puede configurarse como contacto normalmente abierto (NO) o contacto normalmente cerrado (NC).

11.1 Etapas de diagnosis

Hay 4 etapas de diagnosis. En caso de mensajes de las etapas de diagnosis 1 a 3, la retroiluminación del Display se ilumina en rojo.

Etapa de diagnos-sis	Canal de mensaje de diagnosis Descripción
0 Ningún	mensaje El aparato funciona correctamente.
1 Canal lógico dl 1 está activo Todavía no hay	limitación en el funcionamiento pero los parámetros de funcionamiento empeoran
2 Canal lógico dl 1 o dl 2 está ac-tivo	El funcionamiento aún está garantizado, pero con limi-taciones (p. ej. mayor consumo de energía). Funcionamiento de emergencia, mantenimiento urgentemente necesario.
3 Canal lógico dl 1 o dl 2 está ac-tivo	La función ya no queda garantizada.Todas las salidas controlables del aparato están inactivas.

Tab. 23 Etapas de diagnosis para salida de conmutación Out B y display

Si deben supervisarse el tiempo de evacuación y tiempo de presurización, ajustar los valores límite para el tiempo de evacuación y tiempo de presurización

→ 9.14 Conexión o desconexión de la función de ahorro de aire.

11.2 Mensajes de error y código de error

Indicación de display	Etapade diagnosis	Descripción Ayuda
Er01 3 Error de hard	or de hard	ware en el aparato – Cambiar el aparato.
Er17 3 Tensión de alimentación	ensión de alimentación	demasiado elevada o demasiado baja (error)	– Comprobar la tensión de alimentación.
Er20 2 Excedida la temperatura	cedida la temperatura	admissible del aparato	– Mantener el aparato alejado de las fuentes de calor.
Er21 2 Cortocircuito	circuito	Out A – Comprobar la sobrecarga de la salida.	– Comprobar la instalación.
Er32 2 OVEM-...-1PD:La electroválvula de vacío no conmuta o no conmuta correctamente			– Presionar varias veces el acciona-miento manual auxiliar.– Comprobar la tensión de alimenta-ción.– Cambiar el aparato.
Er33 2		excepto OVEM-...-1PD:La electroválvula no conmuta o no con-muta correctamente.El émbolo no se mueve, la corriente en la bobina es demasiado pequeña, cor-tocircuito en la bobina magnética	– Presionar varias veces el acciona-miento manual auxiliar.– Comprobar la tensión de alimenta-ción.– Cambiar el aparato.
		OVEM-...-1PD:La electroválvula del impulso de eyec-ción no conmuta o no conmuta correc-tamente
Er34 1 Tiempo de evacuación excedido en 2 de 5 ciclos			– Comprobar si hay fugas.
Er35 2 Tiempo de evacuación excedido el do-ble en 2 de 5 ciclos
Er36 1 Tiempo de presurización excedido en 2 de 5 ciclos			– Comprobar si hay fugas.– Prolongar el tiempo de presuriza-ción.– Comprobar la posición del estran-gulador.
Er37 2 Tiempo de presurización excedido en 2 de 5 ciclos
Er38 2 Frecuencia de conmutación de la funci-ción de ahorro de aire >1 Hz (advertencia)			– Comprobar si hay fugas.
Er39 2		SP1 para Out A no alcanzado tras 10 s –	Comprobar si hay fugas.– Comprobar alimentación de aire comprimido.
		Umbral de conmutación inversa no al-canzado (función de ahorro de aire y comparador de valor umbral activos)	– Comprobar umbrales de conmuta-ción.– Comprobar ajustes de Out A– Comprobar alimentación de aire comprimido.
		Umbral superior de conmutación so-brepasado o umbral inferior no alcan-zado (comparador de ventana)
Er40 2 Tensión de alimentación demasiado alta (advertencia)			– Comprobar la tensión de alimentación.
Er41 2 Tensión de alimentación demasiado baja (advertencia)

Tab. 24 Mensajes de error, códigos de error, etapas de diagnosis y descripción de error

11.3 Fallos de funcionamiento

Fallo de funcionamiento	Posible causa Solución
La pieza no se suelta de la ventosa de sujeción	Vacío independiente del aparato entre la pieza y la ventosa de sujeción, impulso de eyección no activado o no suficientemente dimensionado	- Activar el impulso de eyección al elevar la ventosa de sujeción.- Aumentar la duración y la intensidad del impulso de eyección.
	Dimensionado incorrecto del tubo flexible	- Sustituir el tubo flexible (dimensiones del tubo flexible → 7.1 Instalación neumática).
	Tornillo control de servo cerrado - Abrir el tornillo control de servo.
La salida de conmutación no se comporta de acuerdo a los ajustes	Cortocircuito o sobrecarga en la salida	- Eliminar el cortocircuito o la sobrecarga.
	Aparato defectuoso - Cambiar el aparato.
	Punto de conmutación programado mediante la función Teach incorrecto (p. ej., a 0 bar)	Repetir procedimiento Teach-In
Ninguna indicación	Tensión de funcionamiento incorrecta	- Aplicar una tensión de funcionamiento admisible → 7.2 Instalación eléctrica.
	Conexiones eléctricas intercambia-das	- Conectar correctamente el aparato → 7.1 Instalación neumática.
	Sin señal de mando Comprobar el control
	Aparato defectuoso - Cambiar el aparato.
Indicación incompleta Display defectuoso - Cambiar el aparato.
Indicador de presión incorrecto	Conexiones neumáticas intercam-biadas	- Conectar correctamente el apa-rato→ 7.1 Instalación neumática.
No pueden editarse los ajustes, se muestra "[Lock]"	Código de seguridad está activo - Introducir el código de seguri-dad→ 9.13 Activar el código de seguridad.
"[min]" + "[max]" par-padean simultánea-mente	Etapa de diagnosis 1 activa → 11.1	Etapas de diagnosis
Indicación + "[min]" + "[max]" parpadean si-multáneamente	Etapa de diagnosis 2 activa → 11.1	Etapas de diagnosis
La indicación parpadea y se muestra el código de error	Etapa de diagnosis 3 activa → 11.1	Etapas de diagnosis
"[Option]" parpadea Función de ahorro de aire desactivada porque está fuera del valor límite		- Comprobar si hay fugas.

Tab. 25 Fallos de funcionamiento

12 Desmontaje

1. Desconectar las fuentes de energía:

- Tensión de funcionamiento

- Aire comprimido

1. Desconectar las conexiones eléctricas y neumáticas del aparato.
2. Soltar las fijaciones y desmontar el aparato.

13 Eliminación

iMEDIO AMBIENTE!

Eliminar el embalaje y el producto según las normas de reciclaje respetuoso con el medioambiente

→ www.festo.com/sp.

14 Especificaciones técnicas

OVEM-... -05 -07/-10 -14/-20-B/-			BN	-20/-30-C
Datos generales
Certificaciones	c UL us - Listed (OL)
	Marca RCM
	Marca KC
Valores característicos
Presión de funciona- [bar] 2 ... 6miento OVEM-...-QS/-GN/-PL
Presión de funciona- [bar] 2 ... 8miento OVEM-...-QO/-GO/-PO
Rango de medición de [bar] -1 ... 0la presión
Presión de sobrecarga [bar] ≤ 5en la conexión de vacío
Retardo de activación [ms] ≤ 500
Tiempo inactivo (eva- [ms]cuación y eyección)	< 10	≤ 20	≤ 35	≤ 60
Electrónica
Tensión nominal de [V DC] 24 funcionamiento	± 15 %
Corriente máx. de sali- [mA] 100da (por salida de cone-xión)
Caída de tensión (para [V] ≤ 1,5todas las salidas deconmutación)
Corriente sin carga [mA] < 70
Características de la [W] 0,3bobina 24 V DC - fasede corriente de baja in-tensidad
Características de la [W] 2,55 bobina con 24 V DC - fase de corriente de alta intensidad
Tiempo hasta la reducción de corriente
Carga capacitiva máxima DC	[mF] ≤ 100
Resistencia a sobrecargas	Presente
Circuito protector inductivo	Adaptado a las bobinas MZ, MY, ME
Tensión de aislamiento [V] 50
Tensión soportada al [kV] 0,8 impulso
Consumo de corriente máx.
OVEM-...-2P/-2N [mA] 270
OVEM-...-PI/-PU [mA] 180
OVEM-...-1PD [mA] 170
Precisión [% FS] ± 3
Histéresis [% FS] ± 0,1
Resistencia a cortocircuitos	Sí
Protección contra inversión de polaridad	Para todas las conexiones eléctricas
Indicación / manejo
Valores umbrales del rango de ajuste	[bar] -0,9	99 ... 0
Margen de ajuste de histéresis	[bar] -0,9	... 0
Rango de ajuste de la duración del impulso de eyección	[ms] 20 ...	9999 40 ... 9999
OVEM-... -05 -07/-10 -14/-20-B/-		BN	-20/-30-C
Condiciones ambientales
Temperatura ambiente [°C] 0 ... 50
Temperatura del medio [°C] 0 ... 50
Grado de ensuciamiento	3
Fluido de funcionamiento	Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el fluido de funcionamiento	No es posible el funcionamiento con aire comprimido lubricado
Resistencia a los golpes (según IEC 60068 / EN60068)	30 g de aceleración con 11 ms de duración (semisenoidal)
Resistencia a vibraciones (según EN 60068-2)	10...60 Hz: 0,35 mm /60...150 Hz: 5g
Clase de protección III
Grado de protección IP 65	1)
Humedad relativa del [%] 5 ... 85 aire
Emisión de interferencias	según EN 61000-6-4
Resistencia a interferencias	según EN 61000-6-2
Máxima [m] 20 longitud de cable de señal
Materiales
Información sobre el material de las juntas	NBR HNBR
Información sobre el material del cuerpo	Fundición inyectada de aluminio, PA reforzado Aleación forjada de aluminio

Especificaciones técnicas

OVEM-... -05 -07/-10 -14/-20-B/-		BN	-20/-30-C
Información sobre el material del cuerpo cla-vija	Latón, niquelado

1) El grado de protección no ha sido evaluado por UL
Tab. 26 Especificaciones técnicas

Copyright:

Festo SE & Co. KG

73734 Esslingen

Ruiter Straße 82

Alemania

Phone:

[phone]

Internet:
