MANUAL DE USUARIO SFAM-62-1000L-TG12-2SA-M12 Festo

es Instrucciones de utilización

8078141

2017-09c

[8068110]

Manual original

SFAM-ES

Identificación de peligros e indicaciones para evitarlos:

Peligro

Peligros inminentes que pueden ocasionar lesiones graves e incluso la muerte

Advertencia

Peligros que pueden ocasionar lesiones graves e incluso la muerte

Atención

Peligros que pueden ocasionar lesiones leves

Otros símbolos:

Nota

Daños materiales o pérdida de funcionalidad

Recomendaciones, sugerencias y referencias a otras fuentes de documentación

Accesorios indispensables o convenientes

Información sobre el uso de los productos respetuoso con el medio ambiente

Identificadores de texto:

• Actividades que se pueden realizar en cualquier orden
• Actividades que se tienen que realizar en el orden indicado
• Enumeraciones generales
  →Resultado de una actuación/Referencias a informaciones adicionales

Español – Sensor de caudal SFAM

Contenido

1 Descripción del producto .... 5

1.1 Vista general 5
1.2 Características 6.
1.3 Ajustes de fábrica 7

2 Funcionamiento y aplicación 7.

2.1 Estados operativos 8
2.2 Alcance de las funciones 9

2.2.1 Salidas de conmutación 9
2.2.2 Cambio de color 10
2.2.3 Condiciones estándar.... 10
2.2.4 Filtro analógico 11
2.2.5 Filtro digital 11
2.2.6 Código de seguridad 11
2.2.7 Valores mínimo y máximo 11

3 Requerimientos para el uso del producto 12

4 Montaje.... 13

4.1 Montaje mecánico y neumático 13
4.2 Conector eléctrico 14

5 Puesta a punto 15

5.1 Símbolos en el display 15
5.2 Símbolos para representar la estructura de menú 16
5.3 Modo RUN 17
5.4 Modo INFO/SHOW 18
5.5 Modo EDIT 20

5.5.1 Iniciar modo EDIT 20
5.5.2 Ajuste del comportamiento de conmutación de las salidas de conmutación ... 21
5.5.3 Ajuste del menú especial [SPEC] 22

5.6 modo TEACH 24
5.7 Modo RECORDER 25

SFAM

6 Manejo y funcionamiento 26.
7 Cuidados y mantenimiento 26.
8 Desmontaje 27.
9 Eliminación de fallos 27.
10 Accesorios 27.
11 Especificaciones técnicas 28.

1 Descripción del producto

Toda la información disponible sobre el producto → www.festo.com/pk

1.1 Vista general

SFAM-62- ... -T

SFAM-62- ... -M

SFAM-90- ... -T

SFAM-90- ... -M

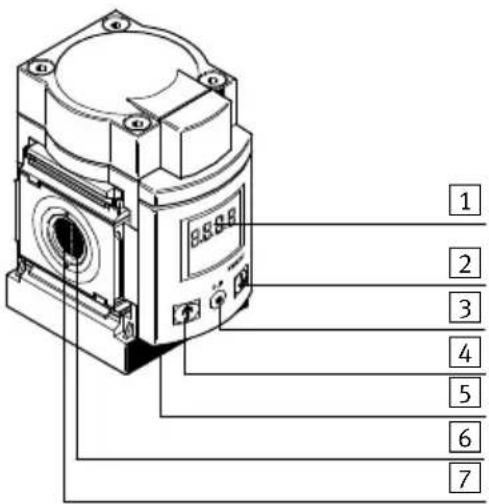

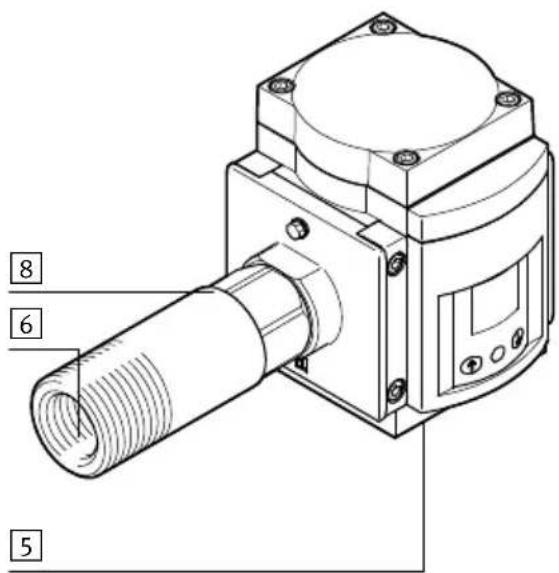

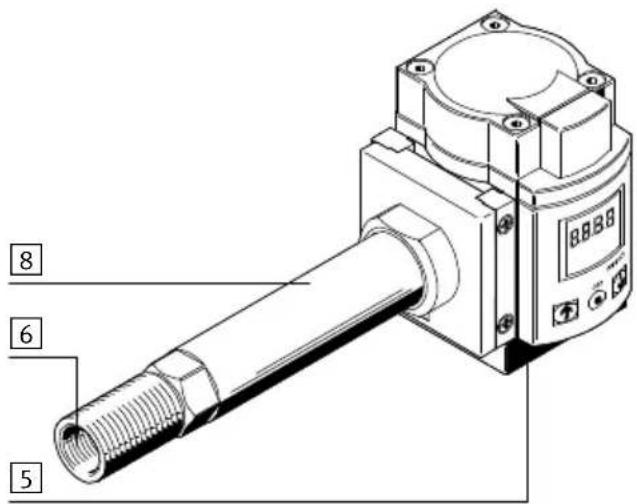

1Display

2 Tecla B

3Botón Edit

4 Tecla A

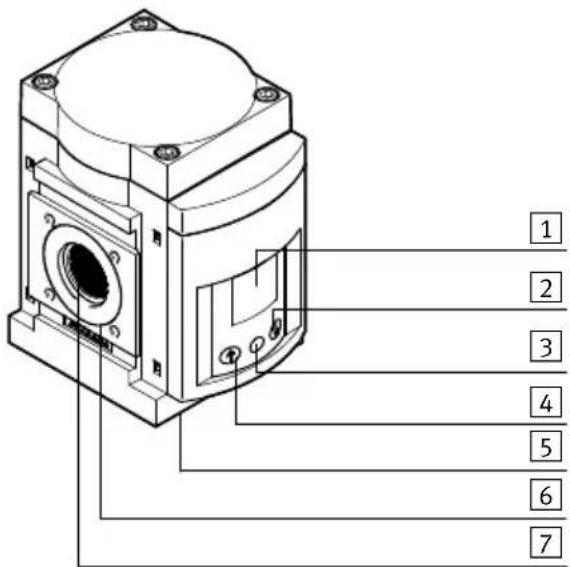

Fig. 1 Elementos de mando y conexiones

5 Conector tipo clavija para conexión eléctrica

6 Conexión de aire comprimido

7Cartucho filtrante

8 Tramo de amortiguación

1.2 Características

Característica	Código del producto	Propiedades
Tipo SFAM Sensor de caudal
Patrón uniforme -62 62 mm
Rango de medición del caudal	-1000 ^1)	Máx. 1000 l/min
	-3000 ^1)	Máx. 3000 l/min
	-5000 Máx. 5000 l/min
	-10000 ^2)	Máx. 10000 l/min
	-15000 ^2)	Máx. 15000 l/min
Entrada de caudal L Unidireccional desde la izquierda
Tipo de fijación -M Montaje en batería
Conexión neumática G12	^1)	G ^1/2
	N12 ^1)	^1/2 " NPT
	G1 ^2)	G1
	N1 ^2)	1" NPT
	G112 ^2)	G1 ^1/2
	N112 ^2)	1 ^1/2 " NPT
Salida eléctrica	-2SA	2x PNP o NPN, 1 salida analógica de 4 ... 20 mA
	-2SV	2x PNP o NPN, 1 salida analógica 0 ... 10 V
Conector eléctrico	-M12	Conector tipo clavija M12x1, 5 polos, con codificación A
Accesorio eléctrico ^3)	-2.5S	Cable de conexión, conector recto tipo zócalo, longitud del cable 2,5 m
	-5S Cable de conexión, conector recto tipo zócalo, longitud del cable 5 m
	-2.5A	Cable de conexión, zócalo acodado, longitud de cable 2,5 m
	-5A	Cable de conexión, zócalo acodado, longitud de cable 5 m

1) Solo SFAM-62
2) Solo SFAM-90
3) Incluido en el suministro.

Tab. 1 Cuadro general de variantes

1.3 Ajustes de fábrica

Ajuste Punto de menú Valor/función
[SPEC]
Condiciones estándar [Option] OFF (=DIN 1343)
Unidad física para el caudal [FLW] l/min
Constante de tiempo de filtrado [AnA.F] A.60
Filtro digital [diG.F] d.2
Unidad física para el consumo [ConS]	l
Salida		PnP
Código de seguridad	[lock] OFF
[OutA]
Magnitud de medición		FLW (caudal)
Función de conmutación		^2 [Comparador de valor umbral]
Punto de conmutación	[SP]	40 %FS
Histéresis	[Hy]	2 % FS
Funciones del elemento de conmutación		NO (normalmente abierto)
Pulso de conmutación de consumo	[Ci]	30 l en FS = 1000 l/min100 l en FS = 3000 l/min150 l en FS = 5000 l/min300 l en FS = 10000 l/min500 l en FS = 15000 l/min
[OutB]
Función de conmutación		^2 [Comparador de valor umbral]
Punto de conmutación	[SP]	60 % FS
Histéresis	[Hy]	2 % FS
Función del elemento de conmutación		NO (normalmente abierto)
Cambio de color de la indicación		Azul (función desactivado)

Tab. 2 Ajustes de fábrica

2 Funcionamiento y aplicación

El SFAM ha sido diseñado para supervisar el caudal y el consumo/volumen de aire de fluidos adecuados en sistemas de conductos o dispositivos terminales en la industria; fluidos adecu

→ Capítulo 11 Especificaciones técnicas. Su diseño le permite funcionar como elemento autónomo (SFAM-...-T) o combinado con unidades de mantenimiento de la serie MS (SFAM-...-M).

Las mediciones se realizan por medio de un procedimiento térmico. Se calcula la cantidad de calor que se toma de una superficie calentada del sensor por el medio que fluye a través de él. Mediante la cantidad de calor tomada, se calcula el caudal o el consumo acumulado y se muestra en el display. La conexión con sistemas de nivel superior se realiza por medio de 2 salidas binarias (Out A/B) y una salida analógica (Out C). Para la medición del caudal se pueden ajustar puntos de conmutación para las dos salidas binarias. Para la medición del consumo de aire es posible ajustar un pulso de conmutación

de consumo para la salida A (Out A). Es posible combinar la medición del consumo de aire (Out A) y la medición del caudal (Out B). El valor del caudal es transferido a través de la salida analógica (Out C).

En el modo RUN se visualizan

• los valores de medición para caudal (en l/min o scfm)
• los valores de medición para el consumo de aire (en m³, scf o l) y
• los estados de señales de las salidas de conexión Out A, Out B (activada, no activada).

Modo INFO

En el modo INFO, si la medición de consumo de aire está activada, es posible cambiar rápidamente la visualización de los parámetros de entrada (caudal, consumo de aire) en el display. La visualización se puede cambiar pulsando la tecla A o la tecla B.

Modo SHOW

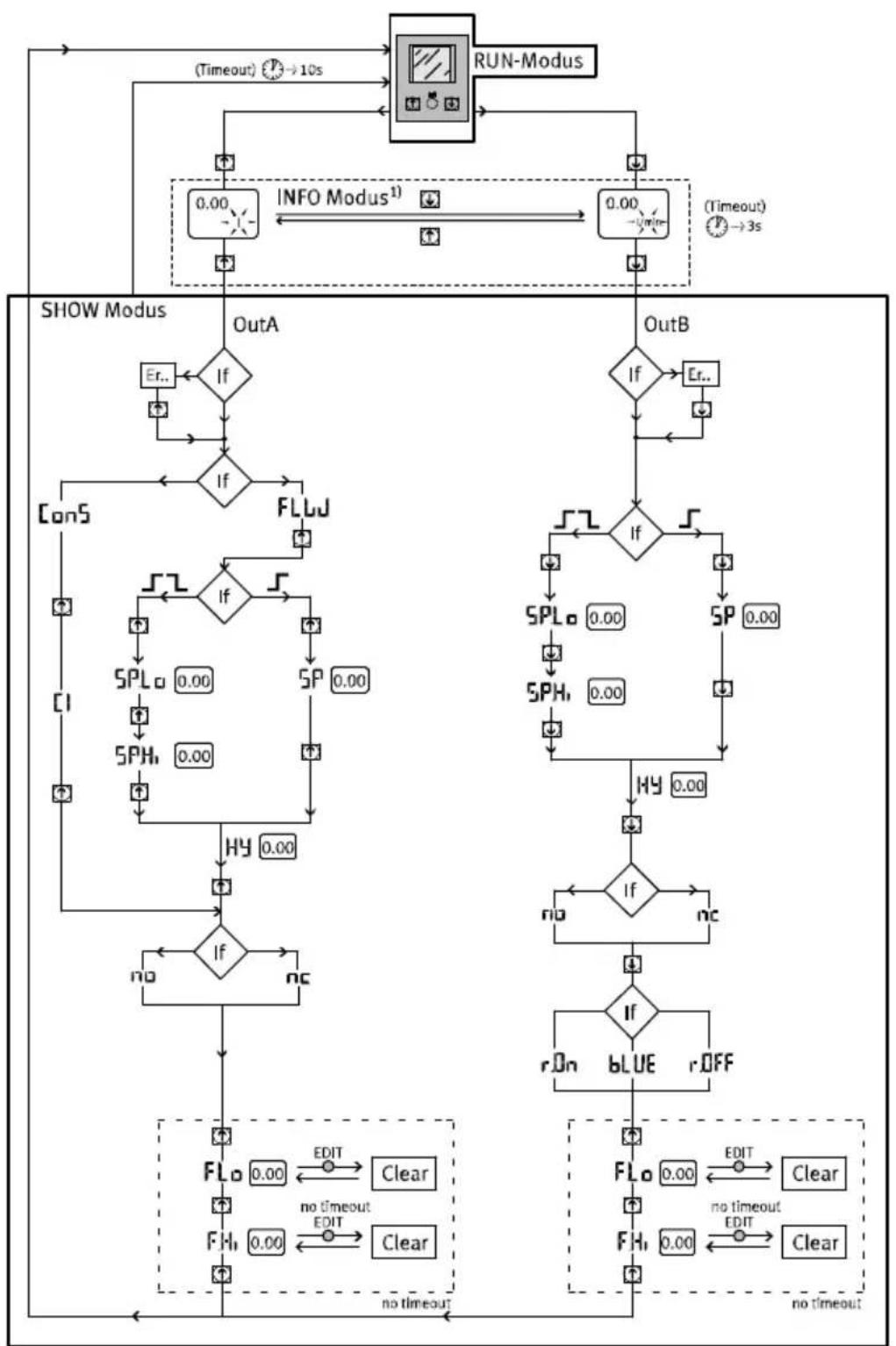

En el modo SHOW se muestran los ajustes actuales para las salidas de conexión Out A y Out B así como los valores mínimo y máximo de la medición de caudal o de consumo de aire. Los valores mínimo y máximo se pueden reponer.

Modo EDIT

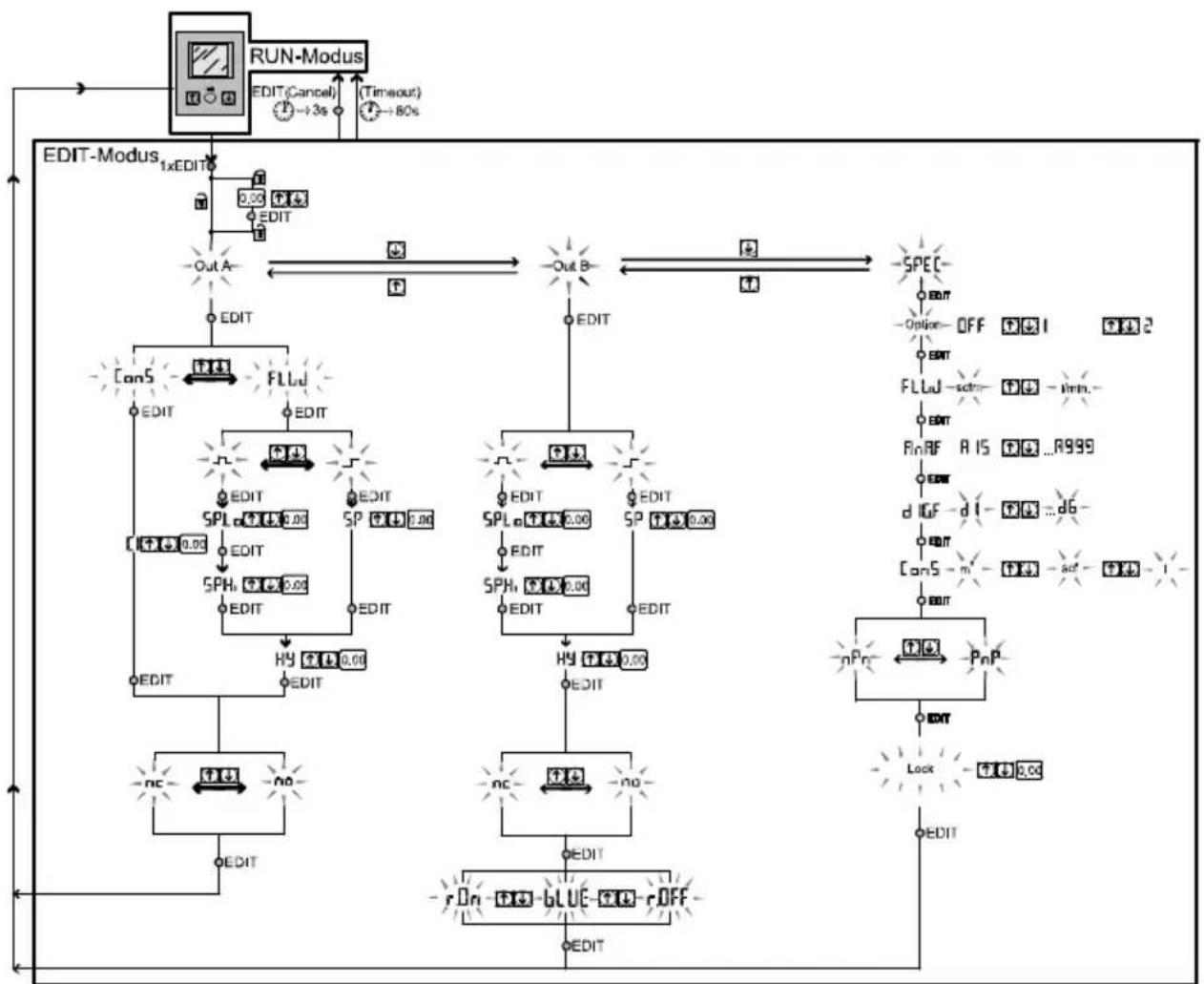

En el modo EDIT se pueden establecer o modificar los ajustes para el sensor de caudal (salidas de conexión, condición estándar, unidad física, etc.).

Modo TEACH

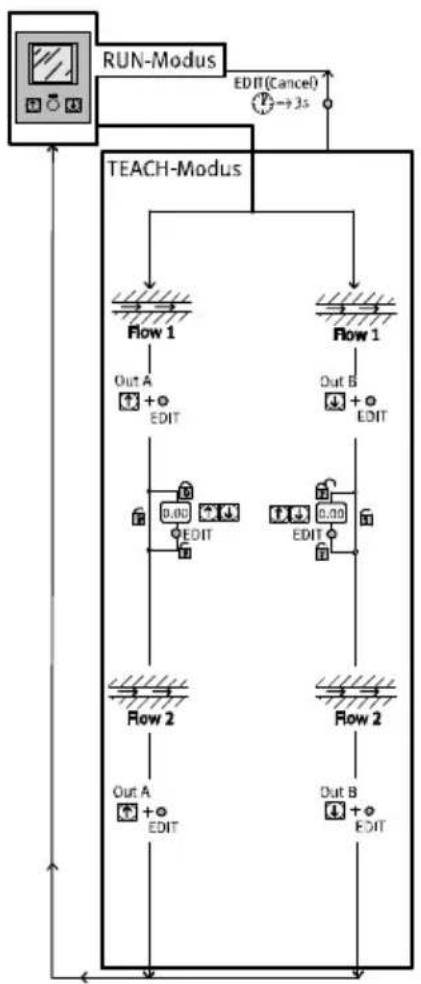

En el modo TEACH pueden programarse por teach-in los puntos de conmutación.

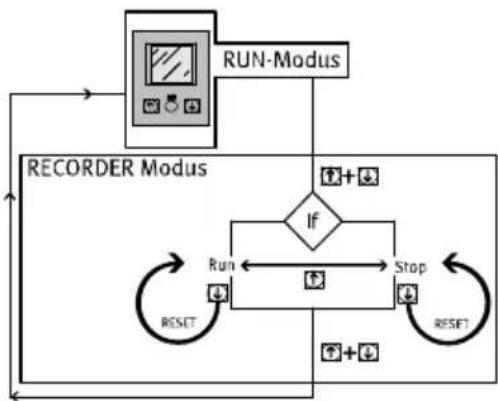

Modo RECORDER

En el modo RECORDER puede ejecutarse una medición manual del consumo de aire.

2.2 Alcance de las funciones

2.2.1 Salidas de conmutación

Configuración de las salidas de conmutación

Salida de conmutación Out A:

puede asignarse con el parámetro físico de entrada caudal [FLW] o con la medición del consumo de aire [ConS] derivada de este.

Salida de conmutación Out B:

solo se puede utilizar con el parámetro físico de entrada caudal.

Las salidas de conexión Out A/Out B se pueden configurar conforme a los márgenes de ajuste indicados en las especificaciones técnicas → Tab. 13.

Para las salidas de conexión Out A y Out B se pueden elegir las funciones de conmutación del comparador de valor umbral o de ventana independientemente una de otra. A cada salida de conmutación se le puede asignar por separado la función de elemento de conmutación normalmente cerrado (NC) o normalmente abierto (NO) → Tab. 3.

Los puntos de conmutación [SP] y la histéresis [HY] se pueden ajustar conforme a los rangos de ajuste indicados en la tabla de especificaciones técnicas → Tab. 13.

Punto de conmutación e histéresis en medición de caudal para Out A/Out B

Comparador de umbral Comparador de ventana
Función de elemento de conmutación NO (normalmente abierto)
Función del elemento de conmutación NC (normalmente cerrado)

Tab. 3 Ajuste del punto de conmutación SP y la histéresis Hy

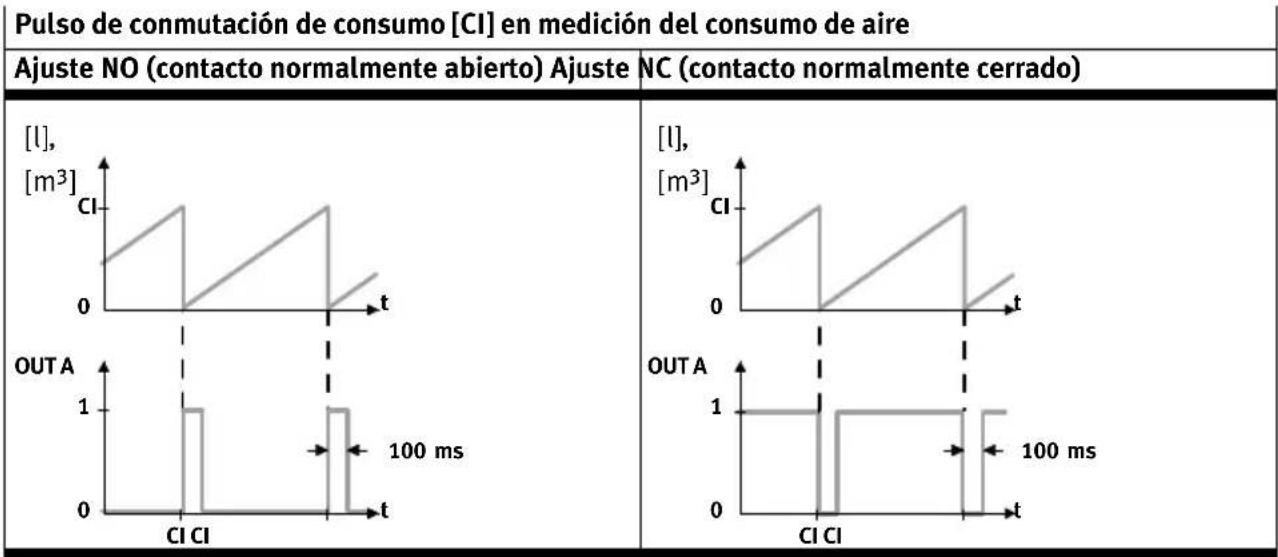

Tab. 4 Pulso de conmutación de consumo

Con el pulso de conmutación de consumo [CI] puede ajustarse un valor umbral para el consumo de aire. Una vez alcanzado el valor umbral ajustado, se emite un pulso de conmutación en la salida Out A durante 100 ms. Con cada pulso de conmutación se inicia de nuevo la medición del consumo de aire.

2.2.2 Cambio de color

En función del estado de conmutación, se puede ajustar un cambio al color rojo para Out B en la pantalla. Esto permite visualizar el estado de la instalación desde grandes distancias.

Es posible seleccionar los siguientes ajustes:

r.On = Display en rojo cuando la salida de conexión es High (1).

Display en azul cuando la salida de conexión es Low (0).

r.OFF = Display en rojo cuando la salida de conexión es Low (0).

Display en azul cuando la salida de conexión es High (1).

bLUE = Display en azul, la función de cambio de color está desactivada.

2.2.3 Condiciones estándar

El caudal másico de aire medido y emitido por el SFAM se refiere a condiciones estándar. El SFAM está calibrado de fábrica con las condiciones estándar físicas según DIN 1343 y la unidad l/min.

Nota

Si se utilizan condiciones estándar o unidades distintas al rango de medición calibrado con la unidad l/min, en la salida analógica se obtendrán valores límite de la curva característica correspondientes → Tab. 16 en el Capítulo 11 Especificaciones técnicas.

Las siguientes condiciones estándar se pueden seleccionar en el punto de menú [Option],

→ Capítulo 5.5.3 Ajuste del menú especial [SPEC].

Opción	Off 1 2
Litro estándar según DIN 1343 ISO 25	33 ISO 6358
Presión del aire (absoluta) [bar] 1,013	25 1,01325 1
Presión del aire (absoluta) [kPa] 101,325	101,325 101,325 100
Temperatura [°C] 0 15 20

Tab. 5 Condiciones estándar

Con el filtro analógico puede modificarse la constante de tiempo de filtro de todas las señales de salida. Esto modifica el tiempo de subida en la salida analógica (→ Fig. 3).

2.2.5 Filtro digital

Con el filtro digital pueden filtrarse los valores indicados. El grado de filtrado puede ajustarse en 6 etapas, desde d1=filtrado mínimo hasta d6=filtrado máximo. Cuanto mayor es el filtrado, mayor es el tiempo de conexión/desconexión de las salidas de conexión. En d.Off, los tiempos de conmutación dependen únicamente de la constante de tiempo de filtro ajustada para el filtro analógico (→ Fig. 3).

Flujo de señales del filtro analógico y del filtro digital


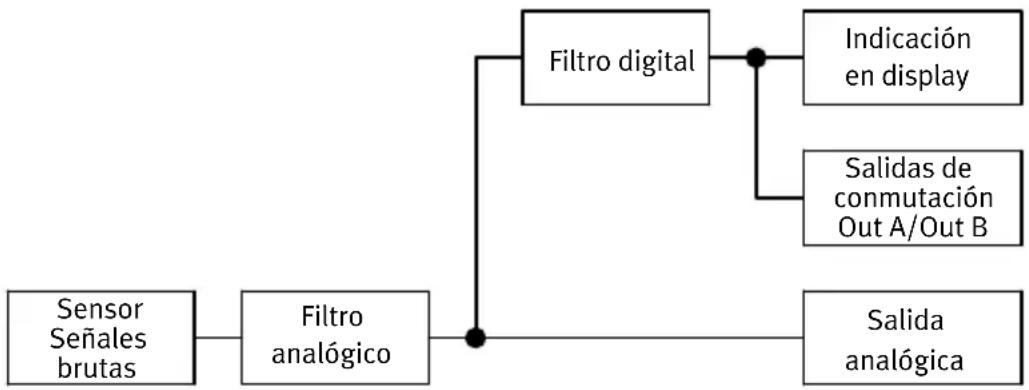

Fig. 3 Flujo de señales del filtro analógico y del filtro digital

2.2.6 Código de seguridad

Para proteger el ajuste contra accesos no autorizados puede establecerse un código numérico de hasta 4 cifras. El código de seguridad debe introducirse para cada modificación de los ajustes (modo EDIT y modo TEACH).

2.2.7 Valores mínimo y máximo

En el modo SHOW, se pueden visualizar y restablecer los valores mínimo y máximo para una medición de caudal o una medición del consumo de aire, → Capítulo 5.4.

Nota

Si se desconecta la tensión de alimentación, se restablecen los valores mínimo y máximo.

3 Requerimientos para el uso del producto

Advertencia

Dependiendo de las funciones de la máquina o instalación, la manipulación de los estados de las señales puede causar graves lesiones.

• Observe que si modifica el comportamiento de conmutación de las salidas en modo EDIT, el nuevo estado será efectivo inmediatamente.
• Active la protección por palabra clave (código de seguridad) para evitar que terceras personas no autorizadas lo modifiquen por accidente → Capítulo 5.5.3, sección “Ajuste del código de seguridad”.

Advertencia

El uso del producto con fluidos no admisibles puede ocasionar lesiones.

• No utilice el producto con gases inflamables, gases corrosivos, oxígeno, etc.
  El producto solo está previsto para la medición de caudales de los fluidos indicados como adecuados en el capítulo 11 Especificaciones técnicas.

Atención

El agua de condensación, neblina de aceite, substancias extrañas y demás suciedad en el aire comprimido pueden dañar el producto y causar medidas incorrectas y dificultades funcionales.

- Asegúrese de que se mantenga la clase de calidad del aire especificada para el fluido de funcionamiento → Capítulo 11 Especificaciones técnicas.

Nota

El producto es adecuado exclusivamente para su uso en fines industriales. En zonas residenciales puede ser necesario tomar medidas de supresión de interferencias. No es adecuado para finalidades comerciales, p. ej. para el cálculo del consumo de aire en equipos de suministro.

• Compare los valores límite especificados en estas instrucciones de utilización con su aplicación actual (p. ej. fluidos, presiones, fuerzas, pares, temperaturas, masas, velocidades, tensiones, caudales).
• Tenga en cuenta las condiciones ambientales en el punto de utilización.
• Retire todo el material empleado para el transporte, como las ceras protectoras, láminas (poliamida), tapas (polietileno) y cartones (excepto las protecciones de las conexiones neumáticas).
  El material utilizado en el embalaje ha sido especialmente seleccionado para ser reciclado (con excepción del papel aceitado que debe ser eliminado adecuadamente).
• Utilice el artículo en su estado original, sin modificaciones no autorizadas.

4 Montaje

4.1 Montaje mecánico y neumático

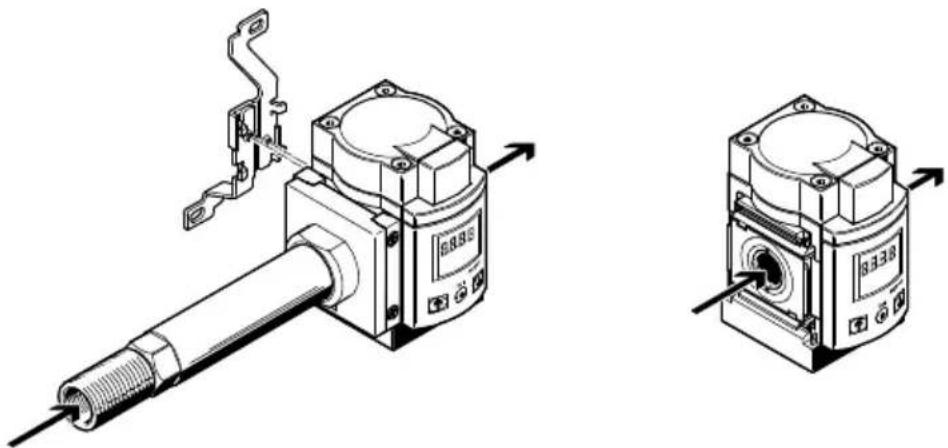

La posición de montaje es horizontal ±5 %. Fije el SFAM de la siguiente manera:

Fig. 4 Montaje mecánico y neumático

Nota

La información sobre el montaje de uniones de módulos, placas base y escuadras de fijación (escuadra de fijación solo con SFAM-62) se encuentra en las instrucciones de utilización que se adjuntan con los accesorios.

El caudal másico de aire entra por la conexión en la que se encuentra el cartucho filtrante (en el SFAM-...-M) o el tramo de amortiguación (en el SFAM-...-T/-W). El caudal másico de aire sale por la conexión del lado opuesto (→ Fig. 4).

Exigencias mínimas para la conexión neumática

En función del patrón uniforme, deben respetarse las siguientes exigencias mínimas para la toma neumática:

SFAM Toma neumática de la serie MS Diámetro interior de la línea de alimentación [mm]
-62 1/2” 10
-90 3/4” 20

Tab. 6 Exigencias mínimas para la conexión neumática

Montaje con unidades de mantenimiento de la serie MS

Si se combina con una unidad de mantenimiento existente de la serie MS:

1. Observe el sentido del flujo.
2. Instale el SFAM solamente tras unidades de mantenimiento que cumplan el grado de filtración (clase de calidad del aire 7:4:4: polvo residual de 40 μm, punto de condensación bajo presión de +3 °C, contenido residual de aceite 1 mg/m³).

Nota

El aire comprimido no debe contener aceites éster.

Nota

El SFAM no debe montarse directamente detrás de un regulador de presión ni de una unidad de filtro y regulador para cumplir las precisiones especificadas.

• Detrás de una unidad de filtro y regulador MS...-LFR o de un regulador de presión MS...-LR, monte un módulo de derivación delante del SFAM.
  – Patrón uniforme 62: MS...-FRM- ^1/2
  – Patrón uniforme 90: MS...-FRM- ^3/4

• Coloque las uniones de módulos tipo MS...-MV en las ranuras de las unidades individuales.
  Para ello, es necesario colocar una junta entre las unidades individuales.

• Fije las uniones de módulos tipo MS...-MV con 2 tornillos.

4.2 Conector eléctrico

Advertencia

Utilice exclusivamente fuentes de alimentación que garanticen una desconexión electrónica segura de la tensión de funcionamiento conforme a la CEI/DIN EN 60204-1.

Preste también atención a las exigencias generales para circuitos PELV de conformidad con CEI/DIN EN 60204-1.

Se permiten fuentes de alimentación conmutadas si estas garantizan un aislamiento fiable según EN 60950/VDE 0805.

Nota

Los cables de señal largos reducen la inmunidad a interferencias.

- Asegúrese de que los cables de señal no superan los 30 m de longitud.

Nota

Las salidas binarias en pin 2 y pin 4 pueden cablearse como conexión PNP o NPN según sea necesario.

- Asegúrese de configurar las salidas binarias de forma correspondiente al cableado

→ Capítulo 5.5.3.

- Cablee el SFAM de la siguiente manera:

Pin	Asignación Colores de los hilos	1)	Conector2)
1 Tensión de funcionamiento +24 V DC		Marrón (BN) M12 de 5 contactos
2 Salida	binaria B (Out B) Blanco (WH)
3 0 V Azul (BU)
4 Salida	binaria A (Out A) Negro (BK)
5 Salida	analógica C (Out C)3)	Gris (GY)

1) Si se utiliza el cable de conexión de los accesorios eléctricos → Capítulo 1.2 Características
2) Par de apriete para tuerca de unión en el conector máx. 0,5 Nm.
3) Tensión U y corriente I → Capítulo 11 Especificaciones técnicas

Tab. 7 Asignación de contactos

Esquemas de conexiones
SFAM-...-2SA SFAM-...-2SV

Esquemas de conexiones
Tab. 8 Esquemas de conexiones SFAM

5 Puesta a punto

5.1 Símbolos en el display

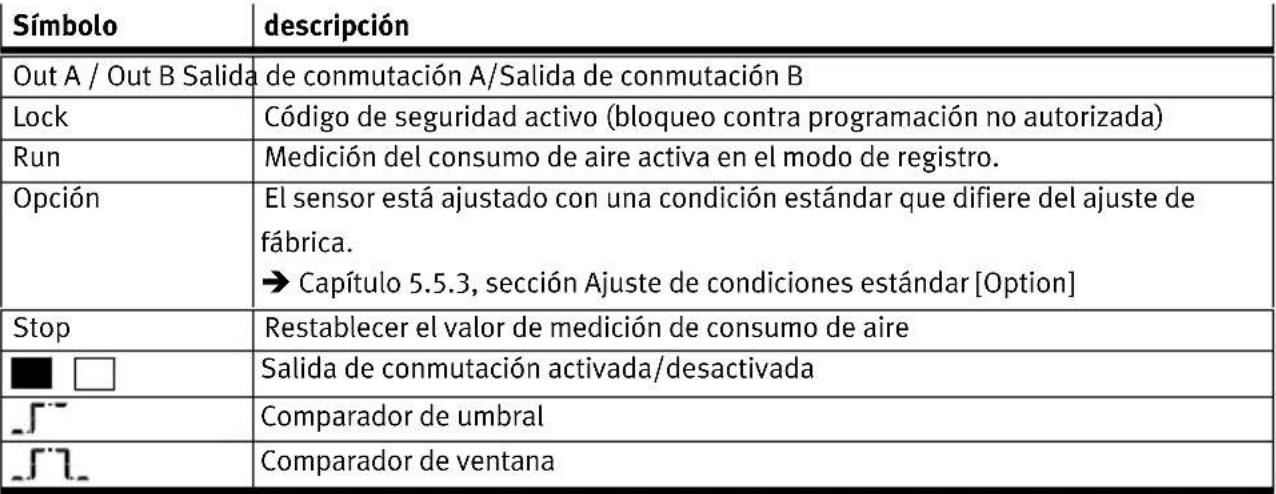

Símbolo descripción
Con5	Modo de conmutación consumo de aire (consumption – solo con Out A)
CI	Umbral de conexión para pulso de conmutación de consumo (consumption impulse)
SP	Punto de conmutación (switching point)
SPLo	Punto de conmutación inferior (switching point – low)
SPHi	Punto de conmutación superior (switching point – high)
HY	Histéresis
no	Contacto abierto (normally open)
nc	Contacto cerrado (normally closed)
FLUJ	Modo de conmutación caudal (flow – sólo con Out A)
FLo	Valor mínimo de caudal (flow low)
FH,	Valor máximo de caudal (flow high)
SPEC	Menú especial
AnAF	Filtro analógico
d IGF	Filtro digital
rOn	Display en rojo con estado de conmutación ON o bien lógico1 (para Out B)
rOFF	Display en rojo con estado de conmutación OFF o bien lógico 0 (para Out B)
PnP	Salida interruptor positivo
nPn	Salida interruptor cero
■■■■□□□□□□	Segmentos iluminados: indicación gráfica del valor de medición actual, en relación con el valor máximo del rango de medición
□□■□□□□□□□	Luz en movimiento (1 segmento): medición del consumo de aire para Out A o modo RECORDER activo
□□■□□□□□□	3 segmentos parpadean: se indica el valor de histéresis
□□□□□□□□□□	1 segmento parpadea:– Segmento 6: indica el punto de conmutación SP o SP.– Segmento 8: indica el punto de conmutación SP.Hi– Segmento 1: muestra el caudal mínimo (F.Lo)– Segmento 10: muestra el caudal máx. (F.Hi)

Tab. 9 Símbolos en el display

5.2 Símbolos para representar la estructura de menú

Símbolo Significado
(Timeout)→80s	Retorno automático al estado básico (modo RUN) cuando ha expirado el modo de supervisión (aquí 80 segundos)
EDIT(Cancel)→3s	Para regresar manualmente al estado básico (modo RUN), pulse la tecla Edit durante 3 segundos

Símbolo Significado

	Generar caudal (para programar por teach-in el valor de medición – aquí flow 1)
	El símbolo en el display parpadea (aquí Out B)
[SS83]	Código de seguridad activo (Lock: bloqueo contra programación no autorizada)
	Código de seguridad inactivo (Lock)
	Pulsar la tecla (aquí tecla A)
[WXT4]	Pulsar la tecla A o la tecla B. Entonces el SFAM cambia al ajuste indicado mediante las flechas.
	Pulsar simultáneamente las teclas A y B
	Pulsar simultáneamente la tecla (aquí la tecla A) y la tecla EDIT
	Pulsar la tecla A o la tecla B para ajustar el valor deseado
	Indicación breve (aquí [AnA.F]) significa que se puede indicar un valor.
	Indicación para un valor o un punto de conmutación. Puede ajustarse el valor.
	Pulsar la tecla Edit
	Ramificación en el menú muestra en el modo SHOW el último ajuste seleccionado en el modo EDIT

Tab. 10 Símbolos para representar la estructura de menú

5.3 Modo RUN

En el estado básico, el producto se encuentra en modo RUN. Se muestran los valores de medición actuales. Se puede llegar al estado básico desde otros modos:

• pulsando el botón Edit durante 3 segundos o
• esperando a que finalice el temporizador de supervisión, Timeout

En el modo RUN se visualizan

• los valores de medición para caudal (en l/min o scfm),
• los valores de medición para el consumo de aire (en m³, scf o l) y

• los estados de señales de las salidas de conexión Out A, Out B, Out C (activada, no activada).

• Conecte la tensión de funcionamiento.

El SFAM se encuentra en el modo RUN.

1. Compruebe los ajustes del SFAM → Capítulo 5.4 Modo SHOW.

Nota

Un valor intermitente indica que se ha medido fuera del rango de medición admisible.

5.4 Modo INFO/SHOW

1) El modo INFO solo puede emplearse cuando se ha activado la medición del consumo

Fig. 5 Modo SHOW

En el modo SHOW, se muestran los ajustes actuales para las salidas de conexión Out A y Out B al pulsar la tecla A o la tecla B respectivamente.

El SFAM debe encontrarse en el modo RUN.

- Si está activada la medición del consumo de aire, el modo INFO permite cambiar rápidamente en el display entre los parámetros de entrada caudal y consumo de aire pulsando la tecla A o la tecla B.

Nota

Si hay errores, tras pulsar la tecla A/B se muestran, en primer lugar, los números de error correspondientes.

• Al pulsar repetidamente la tecla A/B se muestran, uno tras otro, los ajustes de la salida de conexión correspondiente.
• Al final del modo SHOW, se indican el valor mínimo [F.Lo] y el valor máximo [F.Hi]. Si no se pulsa ninguna otra tecla, se muestra esta indicación permanentemente (no hay Timeout). La intermitencia del segmento 1 o del segmento 10 en la gráfica de barras indica si se trata de la visualización del valor mínimo o del máximo respectivamente → Tab. 9.
• Los valores mín./máx. se pueden restablecer pulsando la tecla EDIT.
• Una vez mostrados todos los ajustes, al volver a pulsar la tecla A/B, el SFAM regresa al modo RUN y muestra el valor de medición actual para la salida correspondiente.

5.5 Modo EDIT

Fig. 6 Modo EDIT

5.5.1 Iniciar modo EDIT

En el modo EDIT puede configurar los ajustes para las salidas de conexión Out A y Out B así como el menú especial [Spec].

Advertencia

Dependiendo de las funciones de la máquina o instalación, la manipulación de los estados de las señales puede causar graves lesiones.

- Observe que si modifica el comportamiento de conmutación de las salidas en modo EDIT, el nuevo estado será efectivo inmediatamente.

1. Pulse la tecla Edit.

El modo EDIT está activo y [Out A] está intermitente, o con el bloqueo de seguridad activado [Lock] está intermitente.

1. Pulse las teclas A/B hasta que esté ajustado el código de seguridad seleccionado.

2. Pulse la tecla Edit.

1. Pulse las teclas A y B para cambiar entre el modo de ajuste para Out A, Out B y el menú especial.

5.5.2 Ajuste del comportamiento de conmutación de las salidas de conmutación

a) Ajuste del control de caudal

Nota

En principio, la secuencia para ajustar las salidas de conexión es la misma. Para Out A se debe seleccionar adicionalmente el modo de conmutación [FLW], ya que Out A también se puede configurar para la medición del consumo de aire. Para Out B es posible ajustar adicionalmente el cambio de color de la indicación.

A continuación se describe el proceso para la salida de conexión Out A.

El SFAM se encuentra en el modo EDIT y [Out A] parpadea, → Sección Iniciar modo EDIT.

- Para ajustar Out A debe procederse de la siguiente manera:

1. Pulse la tecla Edit para confirmar la selección.

[FLW] o [ConS] parpadea.

1. Seleccione la medición de caudal (FLW) con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

La función de conmutación ajustada actualmente aparece en intermitencia.

1. Seleccione la función de conmutación deseada con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

[SP] o [SP.Lo] parpadea.

1. Ajuste el punto de conmutación (SP o SP.Lo) con las teclas A/B.

2. Pulse la tecla EDIT para confirmar el valor ajustado.

Solo con la función de conmutación de comparador de ventana.

[SP.Hi] parpadea

- Ajuste el valor (SP.Hi) con las teclas A/B.

- Pulse la tecla EDIT para confirmar el valor ajustado.

[HY] parpadea.

1. Ajuste el valor para la histéresis (Hy) con las teclas A/B.

2. Pulse la tecla EDIT para confirmar el valor ajustado.

[no] o [nc] parpadean.

1. Seleccione la función de elemento de maniobra (no/nc) con las teclas A/B.

2. Pulse la tecla EDIT para confirmar el valor ajustado.

Ajuste del cambio de color (solo para Out B)

Nota

Si se ha configurado el control de caudal para Out B, tras la configuración de la función del elemento de conmutación también se puede configurar el cambio de color para la pantalla.

[rON], [rOFF] o [bLUE] parpadean. El cambio de color se puede configurar.

1. Seleccione el ajuste deseado (rON, rOFF o bLUE) con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

El SFAM se encuentra en el modo RUN.

Realice un funcionamiento de prueba variando el caudal para comprobar si el SFAM conmuta correctamente (puntos de conmutación e histéresis).

b) Ajuste del control de consumo

Nota

La medición del consumo de aire [ConS] solo se puede activar para la salida de conexión Out A.

El SFAM se encuentra en el modo EDIT y [Out A] parpadea, → Sección Iniciar modo EDIT.

1. Pulse la tecla Edit para confirmar la selección.

[FLW] o [ConS] parpadea.

1. Seleccione la medición del consumo de aire [ConS] con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

[Cl] parpadea.

1. Ajuste el valor para el pulso de conmutación de consumo (CI) con las teclas A/B.

2. Pulse la tecla EDIT para confirmar el valor ajustado.

[no] o [nc] parpadean.

1. Seleccione la función de elemento de maniobra (no/nc) con las teclas A/B.

2. Pulse la tecla EDIT para confirmar el valor ajustado.

El SFAM se encuentra en el modo RUN

Realice un funcionamiento de prueba variando el caudal para comprobar si el SFAM conmuta correctamente.

5.5.3 Ajuste del menú especial [SPEC]

Cómo acceder al menú especial:

El SFAM se encuentra en el modo EDIT y [Out A] parpadea, → Sección Iniciar modo EDIT.

1. Pulse la tecla A o B hasta que esté seleccionado el menú (SPEC).

[SPEC] parpadea.

1. Pulse la tecla Edit para confirmar la selección.

[Option] parpadea, pueden ajustarse las condiciones estándar (OFF, 1 o 2).

Ajuste de las condiciones estándar [Option]

1. Seleccione el ajuste deseado (OFF, 1 o 2) con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

Se indica [FLW] y el valor seleccionado actualmente parpadea.

Puede ajustarse la unidad para el caudal (l/min o scfm).

Ajuste de la unidad física para el caudal [FLW]

1. Seleccione el ajuste deseado (l/min o scfm) con las teclas A/B.

2. Pulse la tecla Edit para confirmar la selección.

Se indican [AnA.F] y el valor seleccionado actualmente. Se puede ajustar el filtro analógico.

Nota

La unidad física configurada se indica en el modo RUN en la parte inferior derecha del display.

1. Seleccione el valor para la constante de tiempo de filtrado (15 ms, 30 ms, 60 ms, 125 ms, 250 ms, 500 ms o 999 ms) con las teclas A/B.
2. Pulse la tecla EDIT para confirmar el valor ajustado.

[dIG.F] y el valor seleccionado actualmente parpadean. Se puede ajustar el filtro digital.

Ajuste del filtrado del filtro digital [diGF]

Nota

Una elevada constante de tiempo de filtro y un filtrado alto pueden ocasionar un tiempo de conmutación de varios segundos.

1. Seleccione el valor para la amortiguación (d1 bis d6 o d.OFF) con las teclas A/B.
2. Pulse la tecla EDIT para confirmar el valor ajustado.

Se indica [ConS] y el valor seleccionado actualmente parpadea.

Se puede ajustar la unidad para el consumo de aire (m³, scf o l).

Ajuste de la unidad física para el consumo de aire [ConS]

1. Seleccione el ajuste deseado (m³, scf o l) con las teclas A/B.
2. Pulse la tecla Edit para confirmar la selección.

El valor ajustado actualmente [PnP] o [nPn] para la salida del elemento de maniobra parpadea.

Se puede ajustar la salida del elemento de maniobra.

Ajuste de la característica de conexión [PnP] o [nPn]

1. Seleccione el ajuste deseado (PNP o NPN) con las teclas A/B.
2. Pulse la tecla Edit para confirmar la selección.

[Lock] parpadea. Se indica el ajuste actual.

Ajustar código de seguridad

Nota

Guardar el código de seguridad en un lugar seguro. En caso de olvidarse el código de seguridad → Capítulo 6, Sección Restablecer el SFAM a los ajustes de fábrica.

1. Con las teclas A/B, elija entre un código seguridad inactivo (OFF) o un código de seguridad de 4 caracteres como máximo.
2. Pulse la tecla Edit para confirmar la selección.

El SFAM se encuentra en el modo RUN.

5.6 modo TEACH

Nota

El proceso para la programación tipo teach-in de las salidas de conexión Out A (tecla A) y Out B (tecla B) es el mismo. A continuación se describe el proceso para la salida de conexión Out A.

Fig. 7 modo TEACH

En el modo TEACH pueden programarse los puntos de conmutación para el control de caudal.

1. Antes de elegir la programación tipo teach-in en el modo EDIT, seleccione la función de conmutación deseada (comparador de valor de umbral o de ventana) → Capítulo 5.5. Modo EDIT.

Comparador de umbral Comparador de ventana

El punto de conmutación (programado) resulta del valor de medición de ambos valores medidosSP = 1/2(Flow1 + Flow2)Caso especial: SP = Flow 1 = Flow 2

La ventana de conmutación programada resulta de los valores de medición:SP.Lo = Flow 1SP.Hi = Flow 2

Tab. 11 Ajuste de la variable de conmutación

Para programar por teach-in las variables de conmutación:

1. Cree un caudal (Flow 1)

2. Pulse primero la tecla A y después adicionalmente la tecla EDIT.

[Out A] y la barra indicadora parpadean y el valor medido se toma como primer punto Teach o bien, si el bloqueo de seguridad está activado, [Lock] parpadea.

Solo con bloqueo de seguridad activo [Lock] (puntos 4 y 5):

1. Pulse las teclas A/B hasta que esté ajustado el código de seguridad seleccionado.

2. Pulse la tecla Edit.

[OutA] y la barra indicadora parpadean y el valor medido se toma como primer punto Teach.

1. Cree un segundo caudal (Flow 2).

2. Pulse primero la tecla A y después adicionalmente la tecla EDIT.

El segundo punto Teach se acepta y el punto de conmutación (SP) o los puntos de conmutación (SP.Lo y SP.Hi) serán validados.

El SFAM se encuentra en el modo RUN.

5.7 Modo RECORDER

En el modo RECORDER puede ejecutarse una medición manual del consumo de aire.

1. Pulse simultáneamente las teclas A y B.

El SFAM se encuentra en el modo RECORDER

Se visualiza el estado de la medición [Run] o [Stop].

1. Con la tecla A se puede iniciar o detener la medición.

2. Con la tecla B se puede restablecer a cero la medición.

3. Pulse simultáneamente las teclas A y B.

El SFAM se encuentra en el modo RUN.

Nota

Si se abandona el modo RECORDER cuando la medición está en marcha [Run], ésta seguirá ejecutándose en segundo plano.

6 Manejo y funcionamiento

Atención

Un calentamiento interno excesivo dañará el SFAM.

- Evite elevadas frecuencias de pulsos con elevadas amplitudes de presión. De lo contrario, se sobrepasarán las temperaturas máximas permitidas de los materiales utilizados.

El caudal másico de aire indicado por el SFAM se refiere a las condiciones estándar que han sido ajustadas en las opciones del menú especial.

Cuando se comparan caudales:

• Asegúrese de que los caudales volumétricos a comparar (p. ej. caudales de funcionamiento, caudal suministrado por un compresor, valores medidos por un sensor de caudal de otro fabricante) están referidos a las mismas condiciones básicas.
• Después de conectar la tensión de alimentación, el SFAM necesita un tiempo de calentamiento de 5 minutos hasta alcanzar la precisión especificada.

Restablecer el SFAM a los ajustes de fábrica

(si se ha perdido el código de seguridad)

Nota

Todos los ajustes actuales se perderán tras restablecer los ajustes de fábrica. Si es necesario, anote estos ajustes antes de restablecerlos.

Para restablecer los ajustes de fábrica del SFAM, debe procederse de la siguiente manera:

1. Desconecte la tensión de funcionamiento.
2. Pulse, a la vez, los tres elementos de ajuste (tecla A- + tecla B- + botón Edit) y manténgalos pulsados.
3. Vuelva a conectar la tensión de funcionamiento. El SFAM se encuentra en el modo RUN.

7 Cuidados y mantenimiento

• Desconecte las siguientes fuentes de energía antes de proceder a la limpieza exterior del aparato:
• Tensión de funcionamiento
• Aire comprimido.
• Si es necesario limpie el exterior del SFAM.
  Los detergentes permitidos son soluciones jabonosas (máx. +60 °C), éter de petróleo y productos de limpieza no abrasivos.

8 Desmontaje

1. Desconecte las siguientes fuentes de energía antes del desmontaje:

– Tensión de funcionamiento o
– Aire comprimido

1. Desconecte las correspondientes conexiones del SFAM.

9 Eliminación de fallos

Fallo Posible causa Remedio
Indicación incorrecta de valores medidos	SFAM utilizado con un fluido no permitido	Hacer funcionar el SFAM únicamente con fluidos permitidos
	SFAM sucio Reemplazar aparato
El valor medido aparece intermitente: el valor de medición parpadea	Medición fuera del rango permitido La	precisión se refiere solo al rango de medición permitido
Para la medición del consumo de aire: el valor de medición parpadea	Se ha excedido, por lo menos una vez, el valor final de rango de medición. Por ello es posible que no pueda mantenerse la precisión especificada	Asegurarse de que no se sobrepasa el valor final del rango de medición
Las salidas no conmutan según los ajustes	Cortocircuito/sobrecarga en la salida correspondiente	Eliminar cortocircuito/sobrecarga
No pueden editarse los ajustes (Lock)	Protección de acceso activa Introducir	el código de seguridad
O.FLO Rango de medición	sobrepasado (se indica en el modo RUN)	Comprobar condiciones de servicio
Er1, Er2, Er4 Aparato averiado	Reemplazar aparato
Er9 Rango de medición no	alcanzado (se visualiza en el modo SHOW)	Comprobar condiciones de servicio
Er10	Rango de medición sobrepasado (se indica en el modo SHOW)	Comprobar condiciones de servicio
Er17	Subtensión Mantener la tensión de	funcionamiento
		Comprobar cableado eléctrico

Tab. 12 Eliminación de fallos

10 Accesorios

Escoja los accesorios correspondientes en nuestro catálogo.

11 Especificaciones técnicas

SFAM -1000 -3000 -5000 -10000 -15000
Generalidades
Homologación RCM, cULus-Recognized (OL)
Marcado CE (→ Declaración de conformidad)		Según directiva sobre CEM de la UE
Nota sobre los materiales		Conformidad con la directiva 2002/95/CE (RoHS)
Señal de entrada/elemento de medición
Magnitud de medición Caudal, consumo de aire
Sentido de flujo	-L	Unidireccional P1 → P2
	-R Unidireccional P1 ← P2
Principio de medición Térmico
Margen de medición del caudal	[l/min] 10 ...	1000	30 ...	50 ...	100 ...
			3000	5000	10000

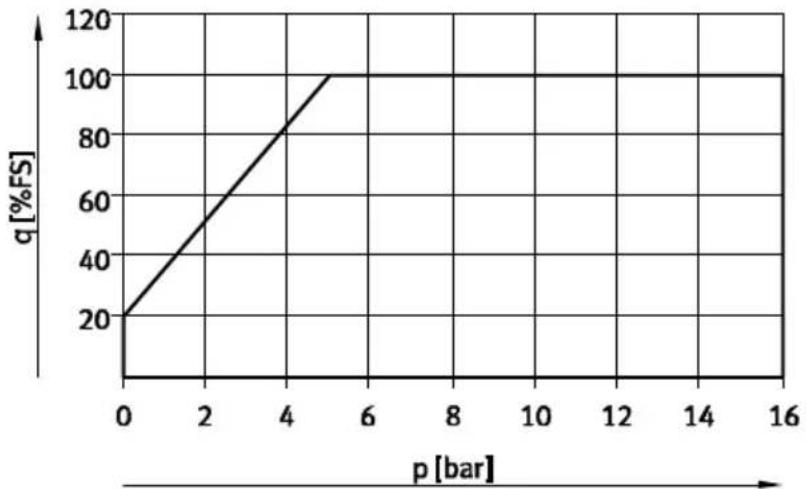

Presión de funcionamiento	[bar]	0 ... 16
Presión de funcionamiento	[MPa]	0 ... 1,6
Presión nominal	[bar]	6
Presión nominal	[MPa] 0,6
Medio de funcionamiento		Clase de la calidad del aire 7:4:4 según DIN ISO 8573-1
		Nitrógeno
Temperatura del medio	[°C]	0 ... 50
Temperatura ambiente	[°C]	0 ... 50
Temperatura nominal	[°C]	23
Procesamiento de señales
Constante de tiempo de filtro (filtro analógico)	[ms]	Puede ajustarse 15, 30, 60 (ajuste de fábrica), 125, 250, 500, 999
Constante de tiempo de filtrado (Filtro digital)	[ms]	d.OFF, d1 ... d6 (ajuste de fábrica: d2)d1: aprox. 20d2: aprox. 40d3: aprox. 80d4: aprox. 160d5: aprox. 320d6: aprox. 640
Salida general ^1) ^2)

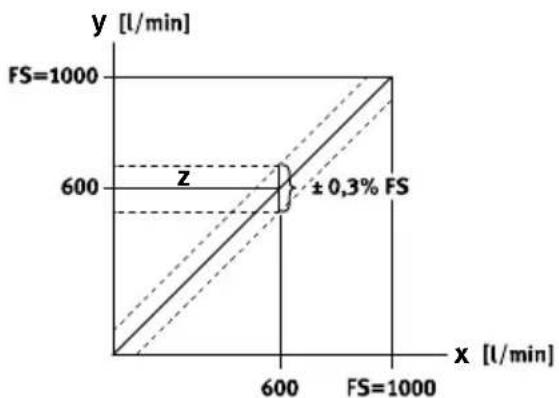

Precisión punto cero ±FS ^4)	[%]	0,3

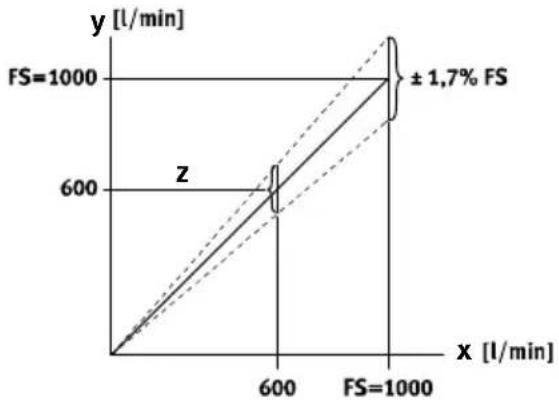

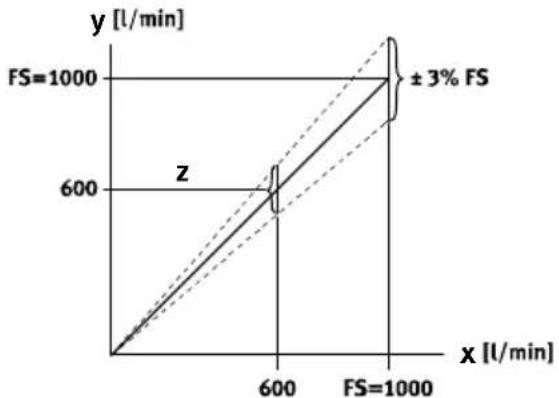

Margen de precisión ±FS ^4)	[%]	3
Precisión de repetición del punto cero ±FS	[%]	0,2
Margen de la precisión de repetición ±FS	[%]	0,8
Margen del coeficiente de temperatura ±FS/K	[%]	Normal 0,1
SFAM -15000-10000-5000-3000-1000
Margen de la dependencia [%] 0,5 de la presión ±FS/bar
Margen de la dependencia [%] 0,5 dela presión ±FS/100 kPa
Salida
Salida 2x PNP o 2x NPN, regulable
Función de conmutación Comparador de	ventana o comparador de umbral,ajustable
Función del elemento de conmutación Con	contacto normalmente cerrado o abierto, ajustable
Corriente máxima de salida [mA] 100
Caída de tensión [V] Máx. 1,5
Circuito protector inductivo	Adaptado a las bobinas MZ, MY, ME
Salida analógica
Curva característica [l/min]del caudal	0 ... 1000	0 ... 3000	0 ... 5000	0 ... 10000	0 ... 15000
Curva característica [mA] 4 ... 20de salida, corriente
Curva característica de [V] 0 ... 10salida, tensión
Resistencia de carga máx. [Ohm]en salida de corriente	500
Resistencia mín. de carga [kOhmios]enSalida de tensión	10
Salida, otros datos
Resistencia a cortocircuitos	sí
Resistencia a sobrecarga	Sí
Electrónica
Margen de tensión de [V] 15 ... 30funcionamiento DC
Protección contra inversión de polaridad	En todas las conexiones eléctricas
Electromecánica
Conector eléctrico	Conector recto tipo clavija M12x1, 5 contactos
Longitud máx. del cable de [m]conexión	<30
Parte mecánica
Posición de montaje	Horizontal ±5°
Toma de pilotaje	G 12	G 12	G 12	–
Patrón uniforme 62 para SFAM-...-TToma de pilotajePatrón uniforme 90 para SFAM-...-T	NPT 12 -- G1 G1 G1	NPT 12	NPT 12	–
	-- NPT1 NPT1 NPT1
	-- G1 12 G1 12
	-- NPT1 12	NPT1 12 NPT1 12
Peso del producto [g]- SFAM-62-...-M 600 600	600	--
- SFAM-62-...-T	100 1100	1100 -
- SFAM-92-...-M -- 1500 1500	1500
- SFAM-92-...-T	- 2400 2750	2750
Información sobre el material del cuerpo	Poliamida reforzada/fundición inyectada de aluminio
Indicación / manejo
Tipo de indicador	LCD retroiluminado, azul
Unidades representables	l/min, scfm,l, m3, scf
Margen de ajuste del valor umbral Caudal	1 %FS ... 100 %FS
Margen de ajuste del valor [l]umbral Impulso deconsumo	3 ...19999	10 ...19999	15 ...19999	30 ...19999	50 ...19999
	[m3]	1 ... 19999
	[scf]	0,1 ...1999,9	0,4 ...1999,9	0,5 ...1999,9	1 ...1999,9
Margen de ajuste de histéresis	0 %FS ... 90 %FS
Condiciones de funcionamiento y del entorno
Temperatura de [°C]almacenamiento	-20 ... +80
Grado de protección	IP65
Caída de presión3) [mbar]	< 100				< 200
Caída de presión3) [kPa]	< 10				< 20
Grado de protección	III

1) Precisión bajo condiciones nominales (6 bar (0,6 Mpa), 23 °C, montaje en posición horizontal)
2) % FS = % del valor final del margen de medición (escala completa)
3) Medición con un caudal de 50 %FS
4) Ejemplos de cálculo → S. 33

Tab. 13 Especificaciones técnicas

Margen de medición de caudal ^1) qn en función de la presión de funcionamiento p

Fig. 9 Rango específico de caudal
1) Dentro del margen de medición de caudal son válidas las especificaciones de precisión según la Tab. 13

Dimensiones SFAM-62

Montaje en batería SFAM-...-M

1 Conector tipo clavija M12x1 según EN 60947-5-2

2 Pantalla LCD

3 Cable de conexión, conector recto

4 Cable de conexión, conector acodado

Montaje con rosca SFAM-62-...-T/W

5 Tramo de amortiguación

6 Fijación mural

(solo con el tipo de fijación -W)

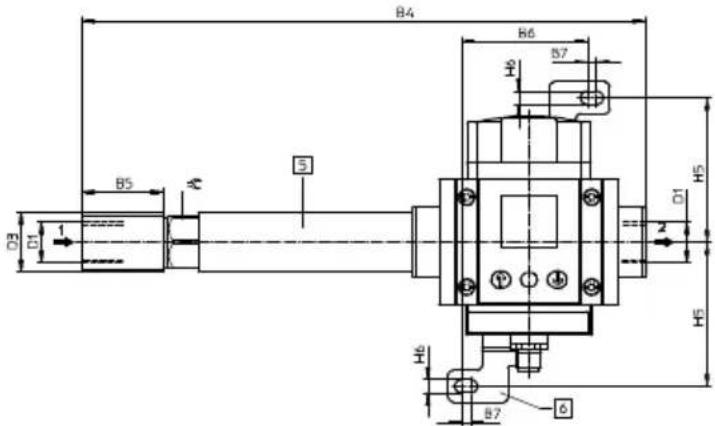

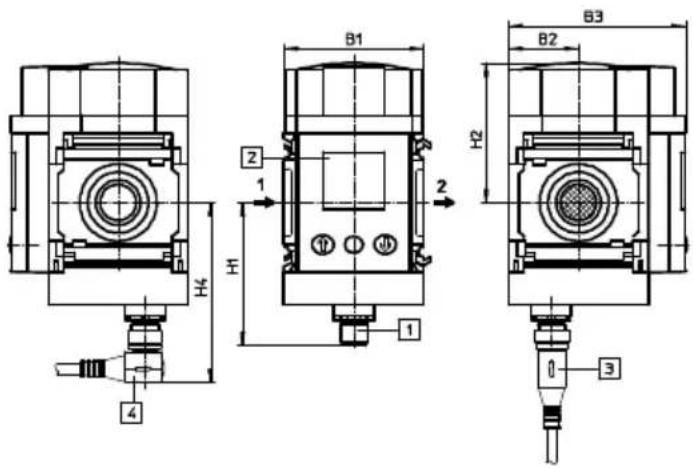

Fig. 10 Dibujo acotado

Tipo B1 B2 B3 B4 B5 B6 B7 D1
SFAM-62-...-M 62 31	78,7-----
SFAM-62-...-TG12 62	31 78,7 2	77 40--G 12
SFAM-62-...-WG12 61,9 4,5
SFAM-62-...-TN12 62	31 78,7 2	77 40--NPT 12
SFAM-62-...-WN12 61,9 4,5

Tipo	D3	H1	H2	H4	H5	H6	≈
SFAM-62-...-M	-	63,5	62,1	80	-	-	-
SFAM-62-...-TG12	G ^3/4	63,5	62,1	80	-	-	26
SFAM-62-...-WG12					71	6,6
SFAM-62-...-TN12	NPT ^3/4	63,5	62,1	80	-	-	26
SFAM-62-...-WN12					71	6,6

Tab. 14 Tabla de dimensiones SFAM-62

Dimensiones SFAM-90

Montaje en batería SFAM-...-M

Montaje con rosca SFAM-...-T

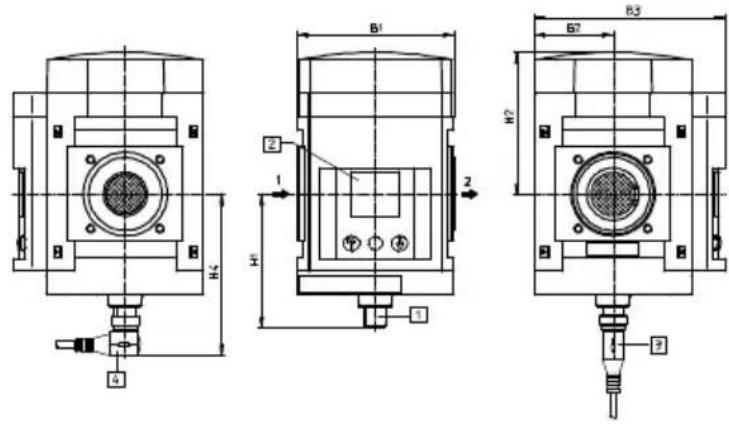

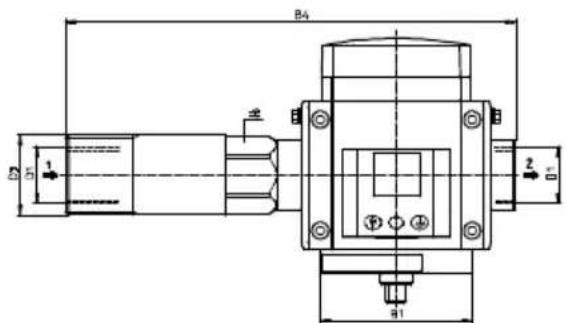

Fig. 11 Dibujo acotado SFAM-90

1 Conector tipo clavija M12x1 según EN 60947-5-2
2 Pantalla LCD
3 Cable de conexión, conector recto
4 Cable de conexión, conector acodado

Tipo B1 B2 B3 B4 D1
SFAM-90-...-M 90 45	109 --
SFAM-90-...-TG1	90 45 109			267 G1
SFAM-90-...-TG112				301 G112
SFAM-90-...-TN12	90 45 109			267 NPT1
SFAM-90-...-TN112				301 NPT112

Tipo D3 H1 H2 H4 =
SFAM-90-...-M - 76,5	81,3 93 -
SFAM-90-...-TG1	G1 12	76,5 81,3 93			41
SFAM-90-...-TG112	G2				55
SFAM-90-...-TN12	NPT1 12	76,5 81,3 93			41
SFAM-90-...-TN112	NPT2				55

Tab. 15 Tabla de dimensiones SFAM-90

Curva característica para la salida analógica

Opción	Factor	Unidad	Salida analógica
			0 V o 4 mA	10 V o 20 mA
			Límite inferior	Límite superior
Condiciones estándar según DIN 1343 (1,01325 bar, 101,325 kPa, 0 °C)
OFF	1	[l/min]	0	1000	3000	5000	10000	15000
		[scfm]	0	35,31	105,9	176,6	353,1	529,7
Condiciones estándar según DIN 2533 (1,01325 bar, 101,325 kPa, 15 °C)
1	1,055	[l/min]	0	1055	3165	5275	10550	15825
		[scfm]	0	37,25	111,8	186,3	372,5	558,8
Condiciones estándar según DIN 6358 (1 bar, 100 kPa, 20 °C)
2	1,087	[l/min]	0	1087	3261	5435	10870	16305
		[scfm]	0	38,38	115,15	191,91	383,8	575,7

Tab. 16 Curva característica para la salida analógica

Ejemplos para el cálculo de la desviación máxima de la curva característica:

En la indicación de un SFAM-1000U se visualiza para el caudal un valor de medición de 600 l/min.

¿Qué valor puede tener el caudal real que fluye por el sensor?

SFAM

Según la especificación, bajo condiciones nominales (6 bar, 0,6 MPa, 23 °C) es válido lo siguiente:

- Margen de precisión ±3 %FS

- Precisión punto cero: ±0,3 %FS.

- (en el ejemplo: FS = 1000 l/min)

El error total bajo condiciones nominales se compone de estas dos magnitudes de error que, a continuación, se consideran por separado.

a) Error de margen

Un error de margen de la señal de medición (= error de pendiente de la curva característica) repercute más cuanto mayor sea el valor de medición (→ Fig. 12). Un error de margen también se puede denominar error de sensibilidad o de pendiente.

x = magnitud medida (caudal)

y = valor de medición (indicación)

z = error buscado del valor indicado

Fig. 12 Error de margen

El error máximo se da con el valor de medición más grande Fullscale (en el ejemplo FS = 1000 l/min). Según la especificación, el error está indicado con ±3 % FS.

El error máximo se calcula de la siguiente manera:

$$ \pm 3 \% \mathrm{FS} = \pm 3 \% \times 1000 \mathrm{l} / \min = \pm 3 / 100 \times 1000 \mathrm{l} / \min = \pm 30,00 \mathrm{l} / \min $$

Con un valor medido indicado de 600 l/min, el error máximo de margen se calcula de la siguiente manera:

$$ \pm 3 0 \mathrm{l} / \min \times (6 0 0 \mathrm{l} / \min) / (1 0 0 0 \mathrm{l} / \min) = \pm 1 8 \mathrm{l} / \min $$

Si en el sensor se indica 600 l/min, debido al error de margen el caudal real, el valor efectivo existente en el sensor puede variar entre 582 ... 618 l/min.

Además del error de margen también se debe tener en cuenta el error de punto cero.

b) Error de punto cero

Un error de punto cero de la señal de medición repercute en cada punto de la curva característica en la misma medida, esto significa que es independiente del valor de medición considerado (→ Fig. 13).

Fig. 13 Error de punto cero

Según la especificación, el error está indicado con ±0,3 %FS. En nuestro caso, FS = 1000 l/min. El error se calcula de la siguiente manera:

$$ \pm 0,3 \% \mathrm{FS} = \pm 0,3 / 100 \times 1000 \mathrm{l} / \mathrm{min} = \pm 3 \mathrm{l} / \mathrm{min} $$

Si en el sensor se visualiza 600 l/min, debido al error de punto cero el caudal real a través del sensor puede tener un valor de entre 597 ... 603 l/min.

c) Error total bajo condiciones nominales

Para calcular el error total bajo condiciones nominales, es necesario sumar el error de margen ±18,00 l/min y el error de punto cero ±3,00 l/min, de modo que con 600 l/min el error total resultante es:

$$ 6 0 0 \mathrm{l} / \mathrm{min} \pm 2 1, 0 0 \mathrm{l} / \mathrm{min} $$

Si en el sensor se indica 600 l/min, el caudal real a través del sensor puede variar entre 579 ... 621 l/min.

d) Error de temperatura

Si no se hace funcionar el sensor bajo condiciones nominales (6 bar, 0,6 MPa, 23 °C), p. ej. con una presión de 6 bar, 0,6 MPa, y una temperatura de 40 °C, considerando la temperatura no se dan las condiciones nominales.

En este caso, al error total determinado bajo condiciones normales, es necesario sumar un error de temperatura.

Conforme a la especificación:

- Coeficientes de temperatura: típ. ±0,1 %FS/K.

Como desviación respecto a las condiciones normales, una temperatura de 40 °C produce una diferencia de temperatura de 17 °C. El margen de error de temperatura se calcula a partir de la diferencia de temperatura y del coeficiente de temperatura de la siguiente manera:

$$ \pm 0,1 \% \text {FS} / \mathrm{K} \times 17 \mathrm{K} = \pm 1,7 \% \text {FS}. (\rightarrow \text {Fig.} 14) $$

$$ \begin{array}{l} x = \text { magnitude medida (caudal) } \ y = \text { valor de medición (indicación) } \ z = \text { error buscado del valor indicado } \ \end{array} $$

Fig. 14 Error de temperatura

El error máximo de temperatura se calcula de la siguiente manera:

$$ \pm 1,7 \% \text{FS} = \pm 1,7 \% \times 1000 \text{l/min} = \pm 1,7 / 100 \times 1000 \text{l/min} = \pm 17,00 \text{l/min} $$

Con un valor medido indicado de 600 l/min, el margen del error máximo de temperatura se calcula de la siguiente manera:

$$ \pm 1 7 \mathrm{l} / \min \times (6 0 0 \mathrm{l} / \min) / (1 0 0 0 \mathrm{l} / \min) = \pm 1 0, 2 \mathrm{l} / \min $$

Si en el sensor se indica 600 l/min y una temperatura ambiente de 40 °C, debido al margen del error de temperatura, el caudal real a través del sensor puede variar entre 589,8 ... 610,2 l/min.

El error total del sensor a 6 bar, 0,6 MPa, y 40 °C se calcula de la siguiente manera:

Error total = (±margen error de precisión) + (± error de precisión punto cero) + (±margen error de temperatura a 40 °C)

$$ \begin{array}{l} = (\pm 1 8 \mathrm{l} / \min) + (\pm 3 \mathrm{l} / \min) + (\pm 1 0, 2 \mathrm{l} / \min) \ = \pm 3 1, 2 \mathrm{l} / \min \ \end{array} $$

Si en el sensor se indica 600 l/min y la temperatura ambiente es de 40 °C, el caudal real a través del sensor puede variar entre 568,8 ... 631,2 l/min.

e) Error a causa de la presión

Si el sensor tampoco funciona bajo condiciones nominales de presión (6 bar, 23 °C), al determinar el error total es necesario tener en cuenta adicionalmente un margen dependiente de la presión.

El cálculo del error con la dependencia de la presión se realiza del mismo modo que el cálculo del error de temperatura.

SFAM

Copyright:

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Alemania

Phone:

[phone]

Fax:

[phone]

E-mail:

[e-mail]

Internet:

www.festo.com

Sin nuestra expresa autorización, queda terminantemente prohibida la reproducción total o parcial de este documento, así como su uso indebido y/o exhibición o comunicación a terceros. De los infractores se exigirá el correspondiente resarcimiento de daños y perjuicios. Quedan reservados todos los derechos inherentes, en especial los de patentes, de modelos registrados y estéticos.
