MANUAL DE USUARIO XBS-PK11-SI AccessPRO

PARA PUERTAS ABATIBLES

XBSPK11

1.1 Precaución! Por su seguridad personal y del equipo, es muy importante que siga cuidadosamente todas las instrucciones de este manual. El uso inapropiado o incorrecta instalación del equipo puede causar serios daños al usuario o instalador.
1.2 Conserve este manual en un lugar seguro para futuras referencias.
1.3 Este producto fue diseñado y manufacturado estrictamente para ser utilizado de acorde a las instrucciones en este documento. Cualquier otro procedimiento no indicado en este manual, puede causar daño en el producto y/o puede traer riesgos para el usuario.
1.4 Antes de iniciar con la instalación, reparación, mantenimiento o cualquier trabajo que involucre operar manualmente los componentes de este producto, asegúrese de desconectar la energía eléctrica.
1.5 El fabricante no se hace responsable sobre la seguridad y correcto funcionamiento del dispositivo si el usuario utiliza componentes y/o accesorios manufacturados por otros proveedores en el sistema.
1.6 Por ningún motivo realice alguna modificación o alteración en los componentes del equipo de automatización.
1.7 Por seguridad, no permita que otras personas o niños estén cerca del equipo mientras esté en operación.
1.8 Mantenga los controles remotos alejados de los niños, para prevenir la activación accidental del equipo.
1.9 El usuario final debe abstenerse de realizar cualquier ajuste o reparación al sistema, por lo que en caso de ser necesario, deberá contactar al personal profesional capacitado.
1.10 Realice revisiones periódicas en la instalación, en particular, es importante revisar el cableado, resortes (cuando aplique) y montajes, verificar cualquier daño, corrosión o desajuste. En caso de encontrar algún daño o desajuste, suspenda el uso del equipo de inmediato para evitar provocar mayores daños en el sistema o al usuario.
1.11 Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales alteradas o reducidas, o la falta de experiencia y conocimiento, a menos que sean supervisados o instruidos acerca del uso del aparato por una persona responsable de su seguridad.
1.12 Si el cable de alimentación es dañado, deberá ser reemplazado por el fabricante o distribuidor autorizado que cuente con el servicio técnico calificado para realizar las reparaciones necesarias.
1.13 Desconecte el cable de alimentación del equipo antes de realizar cualquier tipo de mantenimiento o limpieza al sistema.
1.14 Verifique que el rango de temperaturas de operación adecuados para el funcionamiento del motor especificados en la hoja técnica del equipo sea adecuado a la ubicación donde sera instalado.

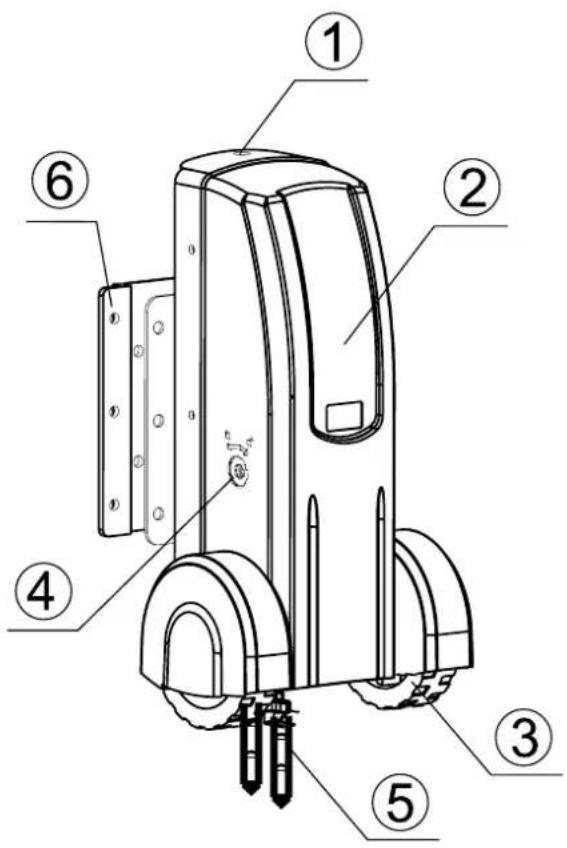

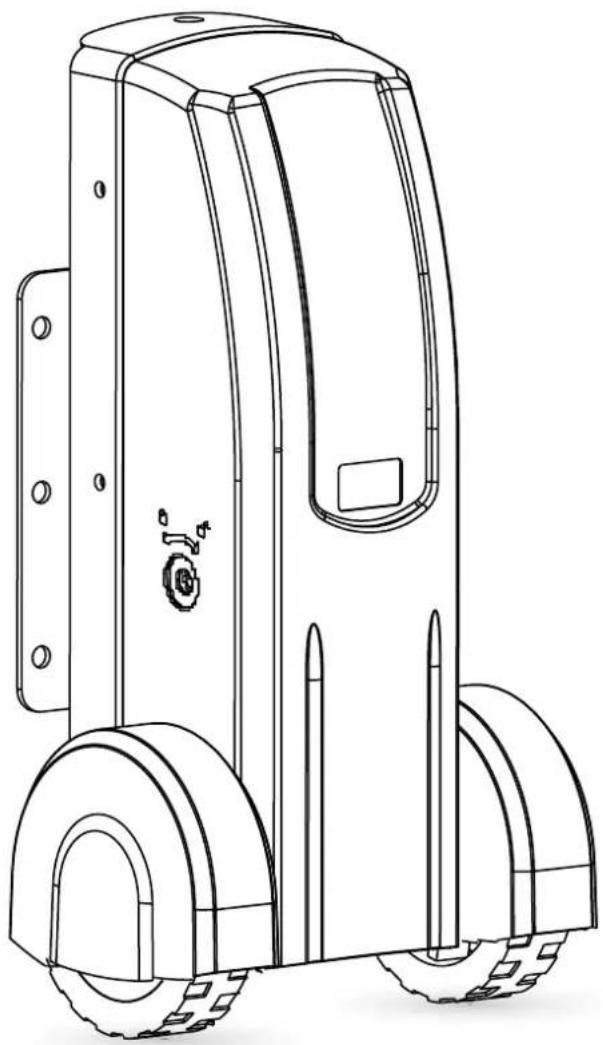

1. Descripción:

1. Ajuste de tracción.
2. Motor.
3. Llanta.
4. Embrague.
5. Interruptor de final de carrera.
6. Soporte de anclaje

2. Especificaciones Técnicas:

Voltaje del motor	24 V
Potencia del motor	40 W
Velocidad rotacional del motor	2500 r/min
Fuerza de empuje	236 N
Velocidad de avance	10 a 16 m/min
Rango ajustable de levantamiento	0 a 130 mm
Peso máximo de la puerta	500 kg
Longitud máxima de la puerta	10 m

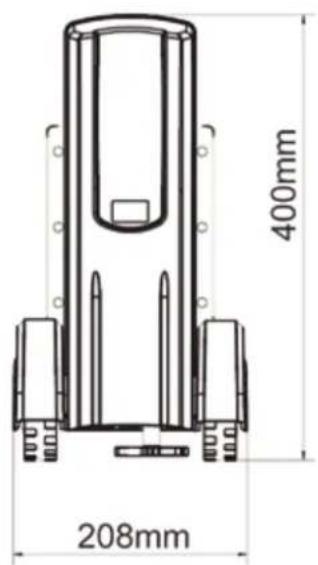

3. Dimensiones

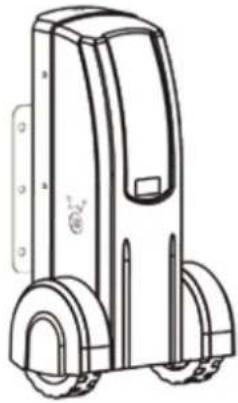

4. Equipo Incluido en el Paquete

			Tope de final de carrera (cierre )		2 pzas2 pzas
					- pza
		M8X16		M8X55	[traval]
2 pzas		12 pzas		4 pzas	2 pzas
Φ8	20 pzas		M8	Pegamento para concreto	Tope de final de carrera (apertura)
Φ8	20 pzas			M10
					2 pzas4 pzas8 pzas

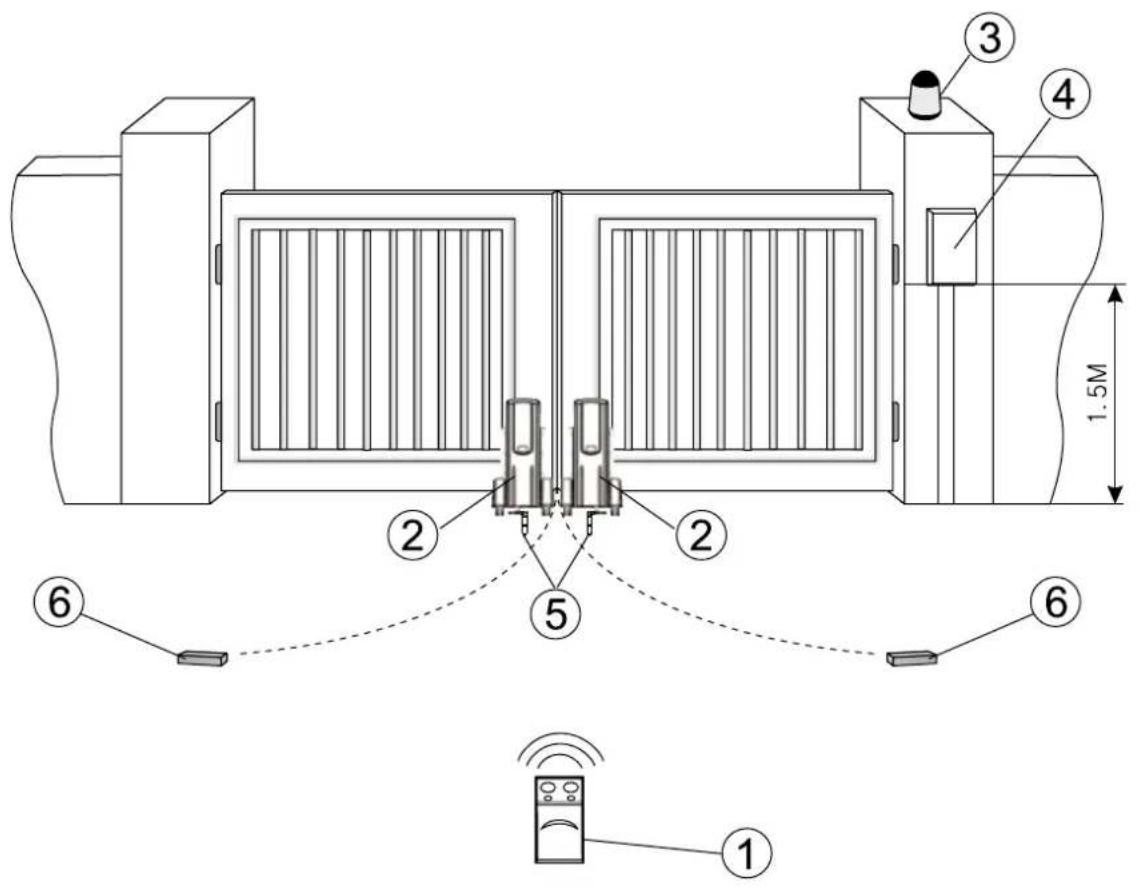

4. Diagrama de Instalación Estándar

1. Control remoto.
2. Motor.
3. Lámpara (opcional).
4. Cuadro de mando.
5. Tope de final de cierre.
6. Tope de final de apertura.

6. Instalación

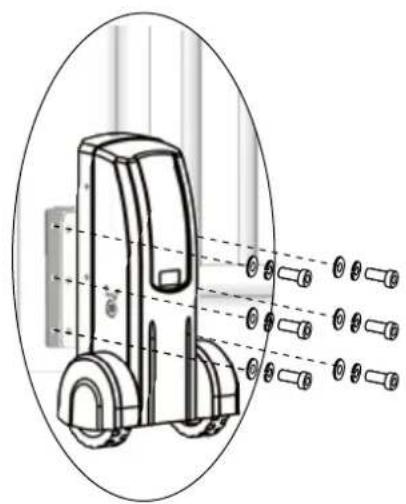

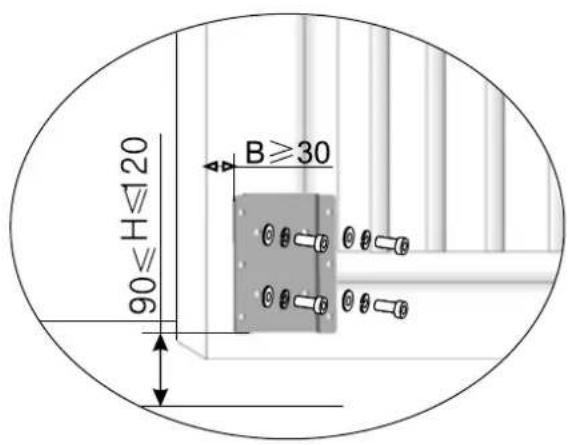

Fijar el soporte Fijar el motor

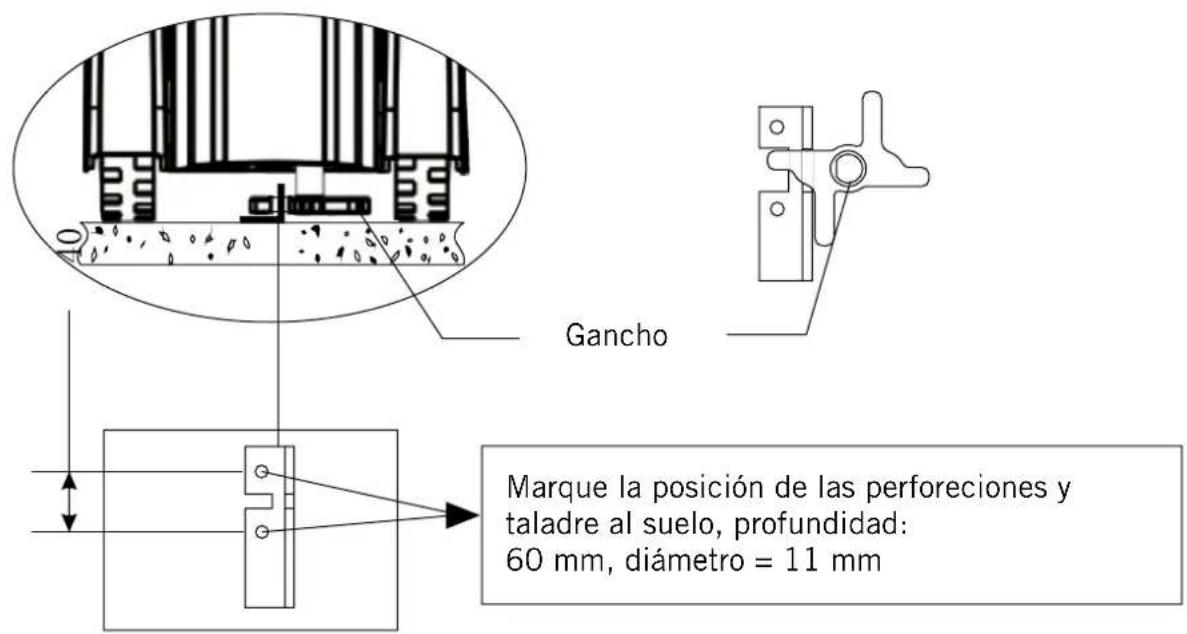

7. Instalar el limite de carrera

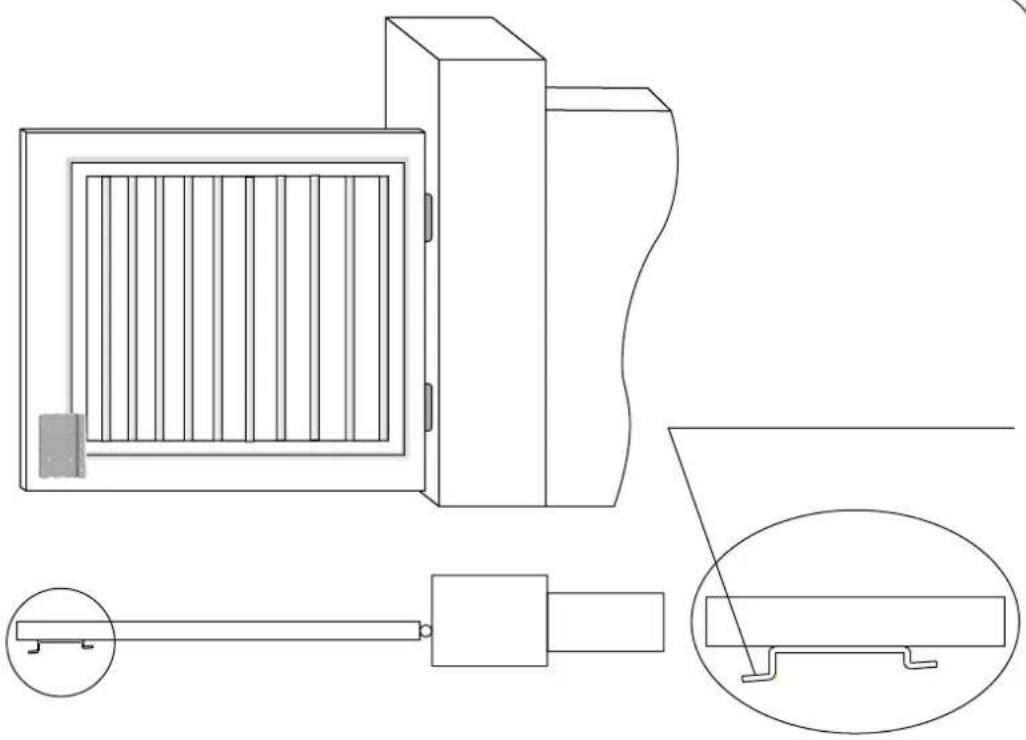

1. Fije el motor en el portón, mueva el portón al límite de la posición cerrada y asegúrese de que la posición del gancho sea como abajo:

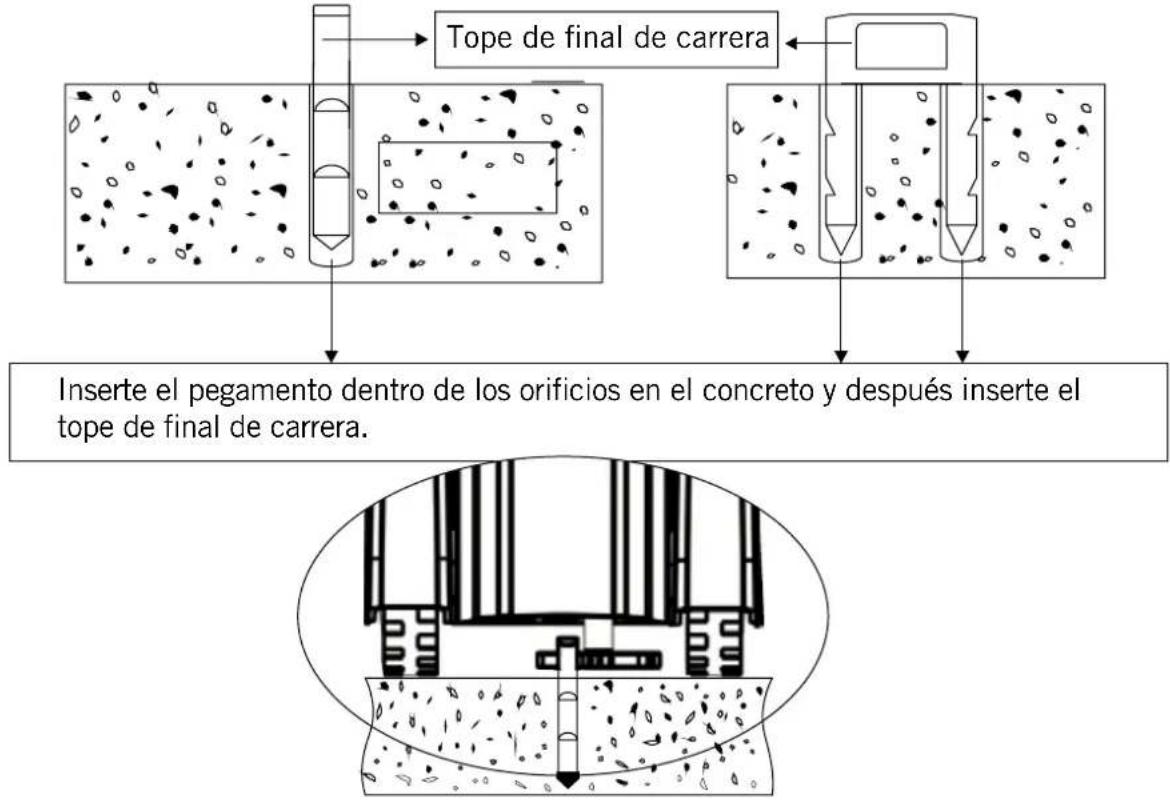

Inserte los tubos de pegamento de concreto dentro de las perforaciones realizadas, enseguida, inserte el tope de final de carrera.

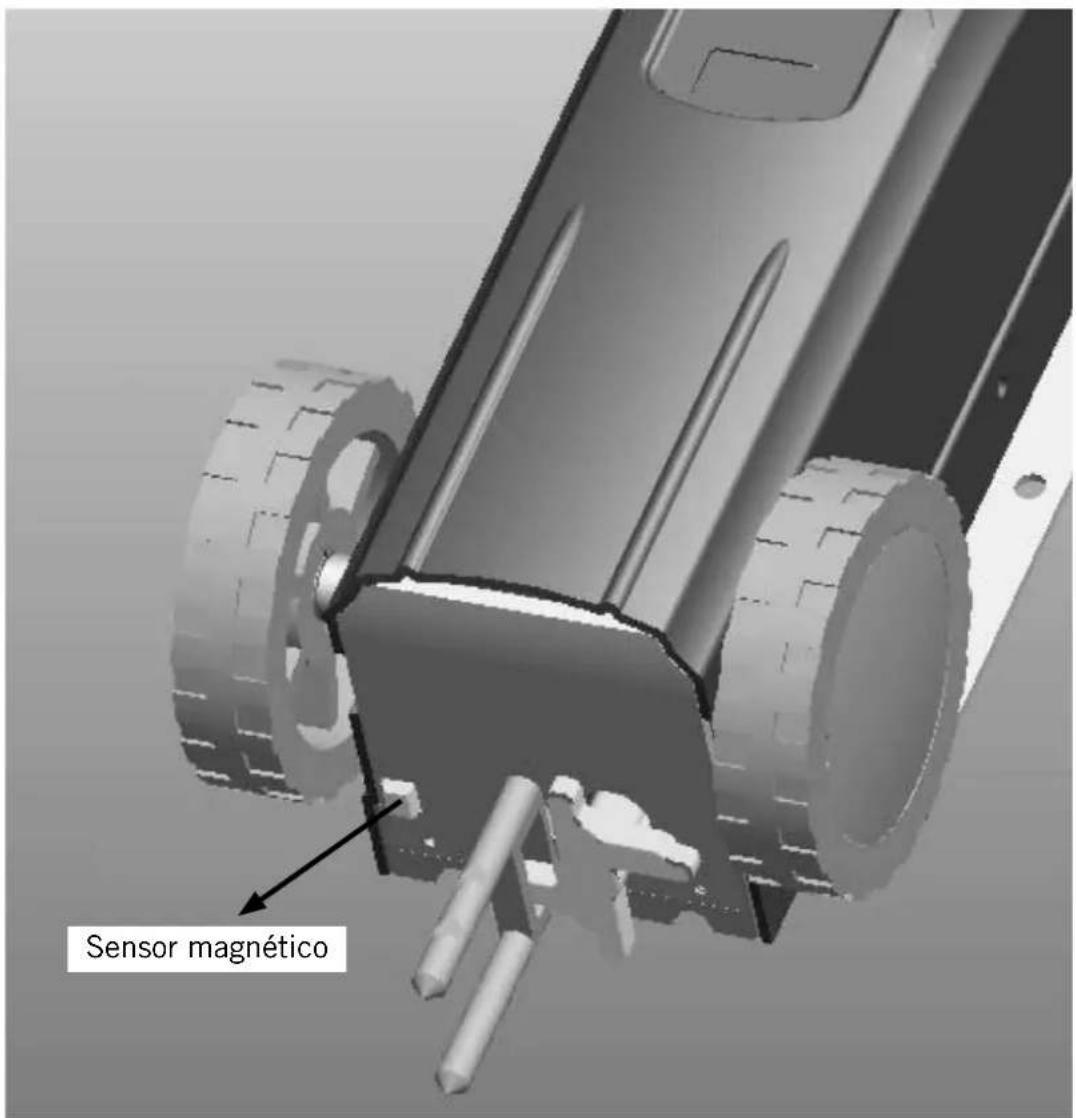

8. Instalación del limite de apertura magnético

1. Abra la puerta manualmente hasta llegar a la posición máxima de apertura.
2. Marque la posición del reed switch en la superficie del piso.
3. Mueva el portón y realice una perforación sobre la marca.
4. Inserte el límite magnético dentro de la perforación.

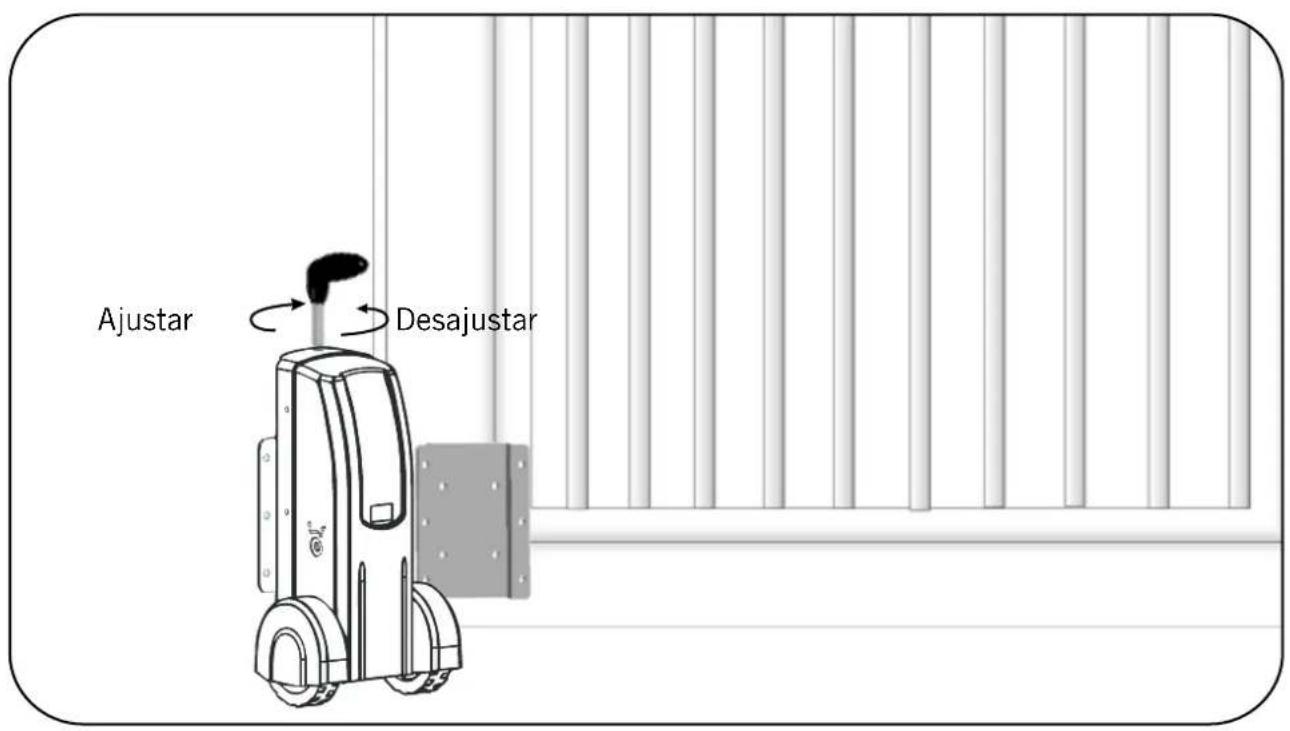

9. Ajuste de la fuerza de tracción

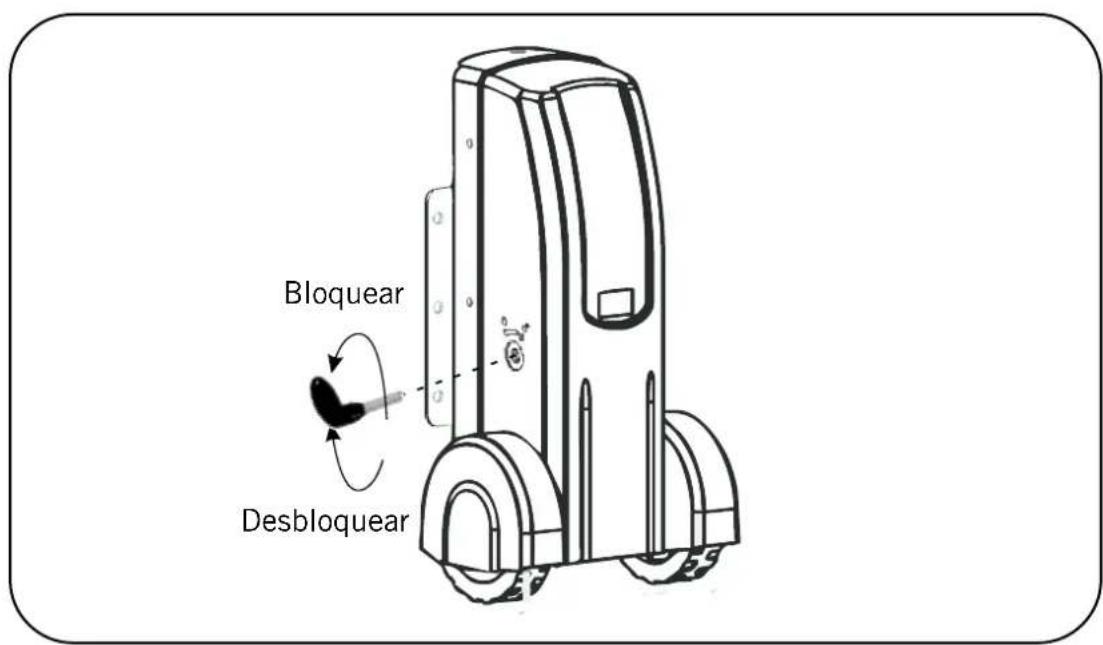

10. Operación manual de puerta

11. Solución de problemas

Problema	Razón Solución
El motor no funciona	1. No hay alimentación.	Revise que la fuente de alimentación del equipo esté proporcionando los voltajes correctos.
	2. La configuración de la potencia del motor es muy pequeña.	Incremente el parámetro de potencia del motor.
	3. La llanta se está deslizando.	Ajuste la fuerza de tracción del motor.
El motor funciona pero el portón no se mueve.	1. El interruptor liberación está desbloqueado.	Bloqueé el interruptor de liberación.
	2. El tornillo sinfin del motor esta dañado.	Requiere reemplazar el tornillo sinfin del motor. Para este procedimiento es necesario consultar a su proveedor.
	3. La llanta está desgastada.	Requiere reemplazar la llanta.
Se escucha un sonido anormal en el motor.	1. El rotor está desgastado.	Requiere reemplazo del rotor, para este procedimiento requiere consultar a su proveedor.
	2. El engranaje está desgastado.	Requiere reemplazo del rotor, para este procedimiento requiere consultar a su proveedor.
	3. El soporte está roto.	Cambie el soporte.
