MANUAL DE USUARIO TVPRO-400-MB AccessPRO
[Manual de Instalación y Operación]
TV Portero Manos Libres
- Diseño compacto y Delgado
• Monitor LCD a color de 4.3" - Botones de Iconos
- Función OSD
- Comunicación con el visitante y Apertura de puerta
- Botón de Contacto
- Operación de Lobby con el Guardia

TVPRO400
Monitor


Cámara

TVFPRO20TVPRO400MW TVPRO400MB
Ubicación de la Instalación

■ Instalación del Monitor
- La instalación estándar del monitor es a un altura aproximada de 1.5 metros, desde el centro del monitor a nivel de los ojos. En este caso, centre la base de metal en la pared (centrando la tubería del cableado) a 1.45 metros del nivel de suelo. - Standard installation height

■ Instalación de la Cámara
La instalación estándar de la cámara es a una altura cuando el lente esta aproximadamente a 1.4 metros del nivel del piso. En este caso, la cámara es centrada (con la caja para tubería) aproximadamente a 1.39 metros del nivel del suelo.

■ Precaución de la instalación de la Cámara
- Evite instalar la cámara exponiéndola directo a los rayos de luz (y del Sol)
- Tenga cuidado de la luz posterior y obscuración del rostro de los visitantes, el cual hace difícil la identificación

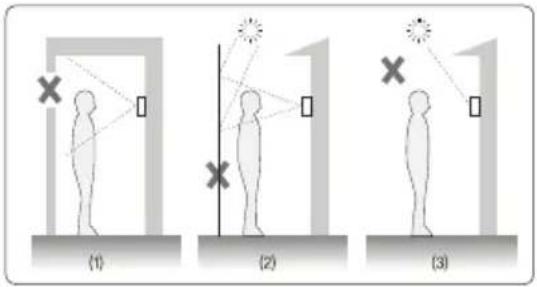

- Evite la instalación de la cámara en lugares como en las siguientes Imágenes.
(1) Lugares iluminados por el Cielo como fondo
(2) Lugares con pared blanca reflejando rayos directos de luz
(3) Lugares con rayos directos de Luz

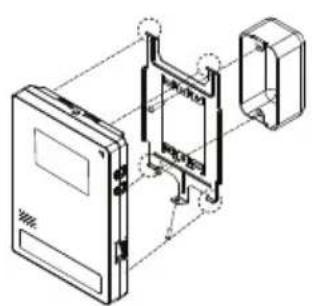

■ Instalación del monitor

■ Conectar directamente el cable de alimentación hacia el cable de energía
1) No realice trabajo eléctrico usted mismo. La instalación del producto en este caso requiere de la dependencia de un eléctrico con licencia o certificado de trabajo eléctrico.
2) Ainsié Con cinta aislante mientras corte el cordón de alimentación y conecte el cable de energía para que el cable eléctrico no esté expuesto al metal. El contacto entre los cables eléctricos puede causar fuego o accidentes de descargas eléctricas.
3) Requerirá de trabajo eléctrico la conexión después de interceptar la fuente de alimentación.
1) Remueva el bracket de metal de pared detrás del monitor.
2) Instale el bracket de metal de pared en un caja tipo 1 o en la pared.
3) Conecte el cableado de la terminal detrás del monitor referenciado en el diagrama de conexión del producto.
4) Cuelgue el monitor en el bracket de metal de pared, y fije el monitor sobre el bracket suministrado.
5) Conecte el cable de alimentación del monitor y vea si el switch de encendido esta en [ON] a un lado del monitor.

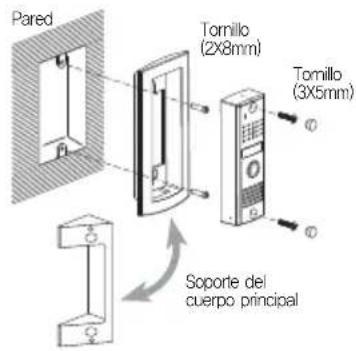

■ Instalación de la cámara
[TVFPRO20]

※ Después de fijar el bracket con 4 tornillos, coloque la cámara dentro de los orificios detrás del bracket. Y entonces fije con los tornillos y termine el acabado.
■ Monitor

■ Un cuadro colgante para Pared

■ cable

Cable de 4 pines para
la camara 1ea
■ Tornillos para fijar el Monitor

4X25mm 4ea
(tipo cabeza plana)

3×8mm 1ea
Cámara
[TVFPRO20]


or
Tornillos para fijar la cámara
Tornillos para fijar la cámara
Soporte del cuerpo principal
Especificaciones
| Monitor | Número de Modelo | TVPRO400MW / TVPRO400MB |
| Alimentación | AC 90V-AC 240V 50/60Hz | |
| Consumo de alimentación | en reposo de 1W, y en carga de 7.5W±20% | |
| Temperatura de operación | 0°C ~ +40°C | |
| LCD | Pantalla LCD color de 4.3 pulgadas | |
| Sistema de comunicación | Manos Libres | |
| Cable | Cable de la amara- 4 hilos polarizados(VCC[12V]/GND/VOZ/VIDEO) | |
| Tipo de Montaje | superficie | |
| Dimensiones | 140(W) x 195(H) x 32(D) mm | |
| Cámara | Número de Modelo TVFPRO20 | |
| Fuente de Alimentación | DC 12V±1V (Fuente del Monitor) | |
| Consumo | Maximo 3W | |
| Operación | -10°C ~ +50°C | |
| Dimensiones | 40(W)x120(H)x 22(D)mm | |
| Angulo del Lente | Diagonal 90° | |
※ Cable de la cámara- 4 hilos polarizados (VCC[12V]/GND/VOZ/VIDEO)

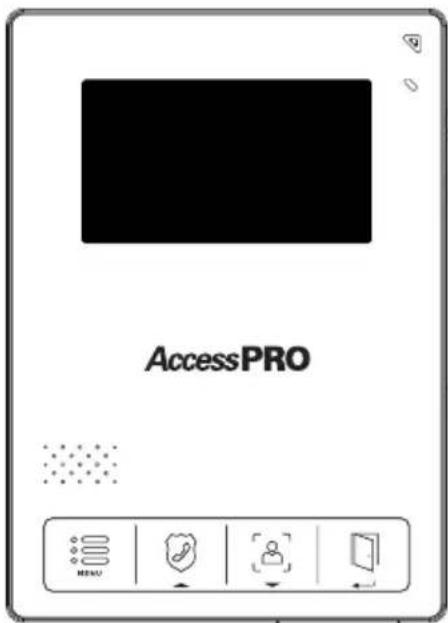

Monitor
• Frente

① Monitor LCD
② Altavoz
③ Microfono
④ LED de Alimentación
⑤ Menu
⑥ Guardia
⑦ Hablar
⑧ Abrir Puerta
• Lado

⑨ Sonido de llamada
⑩ Switch de Volúmen
⑪ Switch de Encendido
⑫ Terminal de Camara
⑬ AC CORD

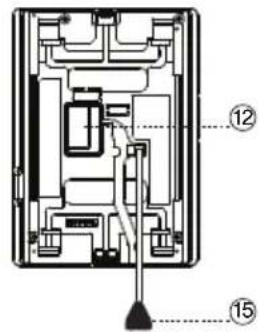

- Posterior

· El Frente · Posterior

① C-Mic: para comunicación con el monitor
② Lente de Cámara
③ LED
④ Boton de Llamar : Presionando el Bóton, la casa es llamada
⑤ Bocina : cuando el visitante llama,
la voz del monitor sale por la Bocina.

① Nombre de la Base
② GND
③ Audio
④ Video
⑤&⑥ Puerta (sin polaridad)
⑦ Perilla de Angulo de la cámara
(Only KC-MC/MB30)
⑧ abrazadera del cable

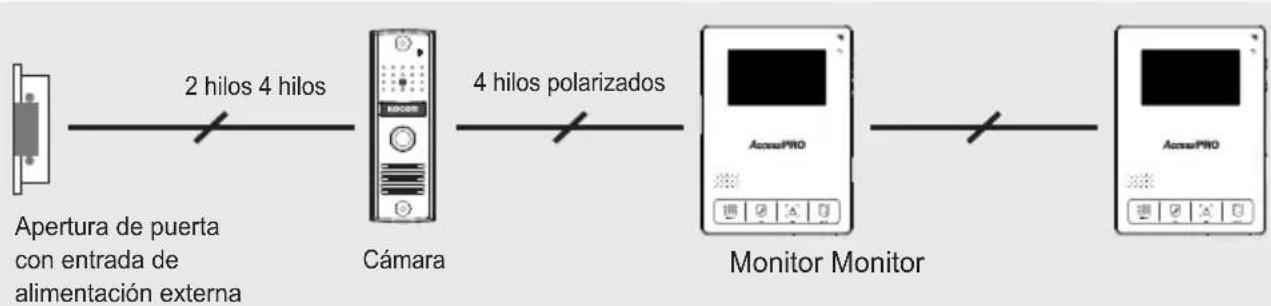

■ Configuración del sistema (Modo Cámara)


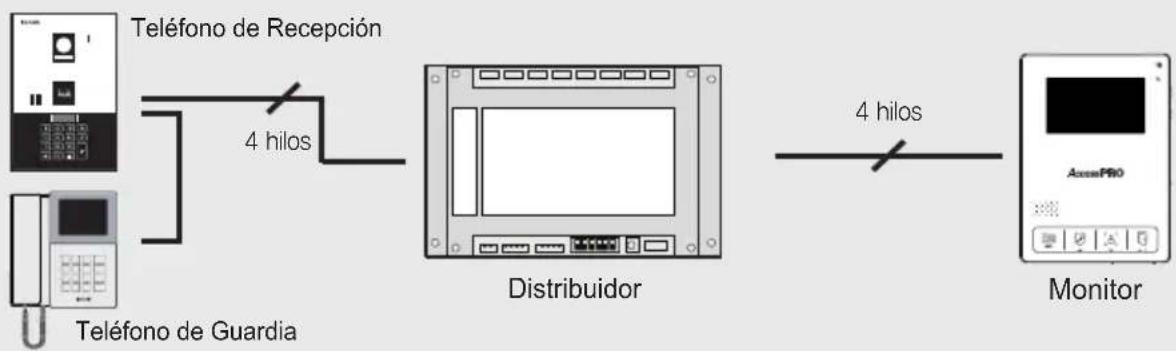

■ Configuración del Sistema (Modo Sistema)
■ Nombre de cada Puerto de Conexión

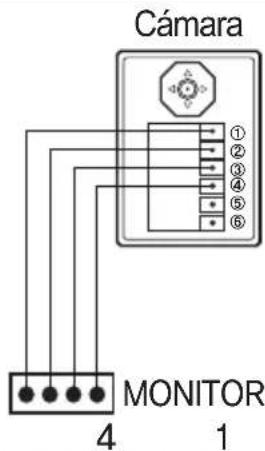

■ Conexión del cable de la cámara

※ Conexión de la terminal del monitor en la camara

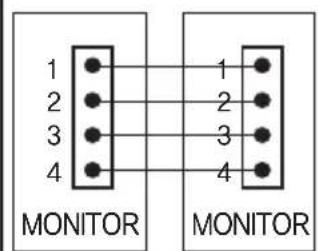

■ Conexión del cable del monitor

※ Conecte la terminal del monitor en la cámara
Por alguna condición o el ambiente, el monitor puede no detectar automáticamente la señal NTSC o PAL.
En este caso, apague el monitor y enciéndalo de nuevo.
En el Menú #6. Es posible establecer la señal PAL o NTSC manualmente.

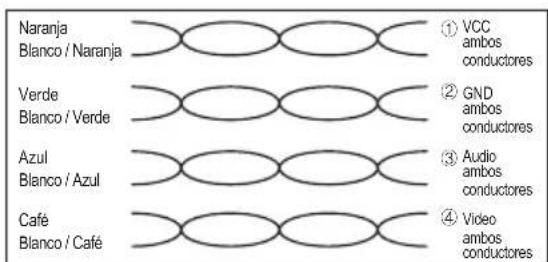

■ Requerimiento del cable- basado en la distancia de la cámara al monitor
- hasta 100metros: cable UTP5
※ De acuerdo al ambiente exterior, tal vez vea las imágenes no muy claras. Sin embargo, esto no es un resultado de un defecto o problema del producto.
※ Configuración del cable CAT5
※ Configuración del cable CAT5
En caso de más de 50 metros de largo de cable CAT5, la pantalla y la calidad de voz pueden ser más bajas. Pero este síntoma no puede ser siempre la falla. Menos de 50 metros es lo recomendado.
- Hasta 50 Metros 0.65mm ^2 cable
- Hasta 100 Metros 0.8mm ^2 cable
■ Comunicación con la cámara

Presione el bóton de llamar. Una Melodia en la cámara iniciara.




Usted puede escuchar un sonido de llamado en todos los monitores conectados, y una imagen aparecera en pantalla. (el tiempo de espera :30 segundos)

Presione I boton de [talk] y comuniquese con I camara (tiempo de comunicación: 3 minutos)

Presione el botón de [talk] para detener la comunicación
■ Monitoreo de la cámara

Presione el botón de [talk] cuando no hay imagen en el monitor. La imagen de la cámara aparecerá en pantalla.
(Tiempo de monitoreo: 1-10 minutos)
■ Abrir puerta

Mientras Habla, presione el Botón de [Door open] y la puerta será abierta. El tiempo de apertura puede ser establecido de 1-10 segundos
Establezca el #1 como SYSTEM
Esta function es para el guardia maestro, KLP-C420, KVS-A4P or KVS-A8P..

En espera, presione (Guardia). Cuando el guardia levante para
empezar hablar.
(Tiempo de comunicación : 3 minutos)
Mientras habla el guardia,
presione [Guard] y temine de hablar
■ Ajuste de Sonido

Ajuste de llamada: ver en un lado del monitor y encontrar el botón de Vol. Consiste en 3 niveles(alto/medio/silencio)

Ajuste de recepción: Mientras esta comunicado, ajuste el boton de R. Vol. Consiste en 3 niveles(alto/medio/silencio)
■ Ajuste de Brillo
- hablando, presione[Menu] y un icono de Brillo aparecera.
En este punto, ajuste el brillo con las teclas de Arriba / abajo / Ingresar
■ Menu
- MODE : CAM
- CAMERA : TVFPRO20
- VIEW TIME : 1 Minute
- DOOR TIME : 1 Sec
- Language : ENGLISH
- SYNC : AUTO
- Initial : NO
1. MODO :
▶ CAMERA : en caso de una cámara normal
- SISTEMA : para un guardia maestro o KLPC420
- CAMARA : Seleccione una Cámara
- Tiempo de Visualización : Tiempo de monitoreo de 1 – 10 minutos
- Tiempo de Puerta: Tiempo de Apertura de 1-10 segundos / presionando
- Idioma : Selección de Idioma
- SYNC : Selección del tipo de Imagen
- Initial: Software becomes default.

Menu

UP : Guardia / ▲(para subir)

DOWN : Hablar / ▼(para bajar)

ENTER : Abrir Puerta / ← (para entrar)
AccessPRO
Las especificaciones están sujetas a cambio sin previo aviso.
