19M09NC - Televisión Mitsai - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LCD a color
Marca	Mitsai
Modelo	19M09NC
Tamaño de pantalla	19 pulgadas (48 cm)
Resolución máxima (PC)	1600 x 1200 píxeles
Dimensiones con soporte (An x Al x Pr)	457 x 365 x 155 mm
Dimensiones sin soporte (An x Al x Pr)	457 x 330 x 77 mm
Peso con soporte	5.05 kg
Peso sin soporte	4.80 kg
Alimentación	220-240 V AC, 50 Hz
Consumo eléctrico (máx.)	45 W
Consumo en espera	< 1 W
Potencia de audio	2 x 2.5 W RMS
Número de canales	200
Conectores traseros	SCART, HDMI, VGA (PC), YPbPr, Antena RF
Conectores laterales	AV (video+audio), auriculares
Sintonizador	Analógico VHF/UHF
Funciones destacadas	Teletexto, bloqueo infantil, temporizador de apagado, modo juego, modo PC
Accesorios incluidos	Mando a distancia, pilas AAA, manual de usuario
Garantía	2 años (en tiendas asociadas)

Preguntas frecuentes - 19M09NC Mitsai

¿Cómo encender el televisor por primera vez?

Conecte el cable de alimentación a la toma de corriente (220-240V AC, 50 Hz). Pulse el botón de Standby en el mando a distancia o en el televisor. Aparecerá el menú de configuración inicial para seleccionar idioma, país y realizar la sintonización automática.

¿Cómo conectar un PC al televisor?

Utilice un cable VGA de 15 pines (D-sub) para conectar la salida de PC a la entrada PC del televisor. Para el audio, conecte un cable de 3.5 mm desde la salida de audio del PC a las entradas Audio IN laterales. Seleccione la fuente PC desde el botón AV/SOURCE del mando.

¿Qué hago si no hay imagen ni sonido?

Verifique que el cable de alimentación esté correctamente enchufado y que el televisor esté encendido. Compruebe la antena o la conexión del dispositivo externo. Asegúrese de haber seleccionado la fuente de entrada correcta (TV, HDMI, etc.). Si no hay señal, el televisor entrará en modo de espera tras 5 minutos.

¿Cómo ajustar el volumen o silenciar el sonido?

Use los botones + y - del mando a distancia o del televisor para subir/bajar el volumen. Pulse el botón Silenciador (icono de altavoz tachado) para silenciar. Para reactivar el sonido, pulse de nuevo el botón de silencio o suba el volumen.

¿Cómo realizar la sintonización automática de canales?

Vaya al Menú de Instalación y seleccione Sistema Automático de Programación (APS). Pulse el botón ROJO u OK para iniciar la búsqueda. Se borrarán los canales existentes y se almacenarán todos los disponibles. Puede detener la búsqueda pulsando AZUL.

¿Qué es el bloqueo infantil y cómo se activa?

El bloqueo infantil impide el uso de los botones del televisor (solo funciona el mando a distancia). Para activarlo, vaya al Menú de Funciones, seleccione Bloqueo Infantil y póngalo en Activado. Aparecerá un mensaje en pantalla si se intenta usar los botones del panel.

¿Cómo cambiar el idioma del menú?

Acceda al Menú de Funciones (icono de engranaje), seleccione Idioma y elija el idioma deseado entre las opciones disponibles (español, inglés, etc.). También puede cambiar el idioma del teletexto en el mismo menú.

¿Por qué no funciona el mando a distancia?

Compruebe que las pilas estén colocadas correctamente (dos pilas AAA) y que no estén agotadas. Retire cualquier obstáculo entre el mando y el televisor. La distancia máxima de funcionamiento es de aproximadamente 7 metros. Si no responde, también puede usar los botones del televisor temporalmente.

¿Cómo conectar un reproductor de DVD?

Puede usar una de las siguientes opciones: HDMI (mejor calidad), YPbPr (mediante cable conversor a PC) o SCART. Apague ambos dispositivos, conecte los cables y encienda. Seleccione la fuente correspondiente con el botón AV/SOURCE. Consulte el manual del DVD para más detalles.

¿Cómo limpiar la pantalla del televisor?

Desenchufe el televisor de la corriente. Use un paño suave y seco para limpiar la pantalla y el carcasa. No utilice limpiadores líquidos ni en aerosol, ya que podrían dañar el panel. No toque la pantalla con las manos mojadas.

MANUAL DE USUARIO 19M09NC Mitsai

Precauciones de Seguridad 2

Fuente de Alimentación 2

Cable de Corriente....2

Humedad y Agua 2

Limpieza 3

Fuentes de Calor y Llamas 3

Rayos....3

Piezas de Recambio 3

Servicio Técnico 3

Desecho del Aparato 3

Información para usuarios de países de la Unión

Europea 3

Desconexión del Aparato 3

Volumen de los Auriculares 3

Instalación.... 3

Pantalla LCD....3

Advertencia....4

Descripción General del Mando a Distancia ..... 5

TV LCD y Botones de Funcionamiento 6

Vista de las conexiones - Conectores Traseros ..... 6

Vista de las conexiones - Conectores Laterales .... 7

Conexión de la Antena 7

Conexión del TV LCD a un PC 8

Conexión a un Reproductor de DVD 8

Utilización de Conexiones AV laterales ...... 9

Conexión de Otros Equipos a través del

Euroconector 9

Introducción de las Pilas en el Mando a Distancia .... 9

Encendido/Apagado del televisor 9

Encendido del televisor....9

Apagado del Televisor 9

Selección de Entrada 10

Manejo Básico 10

Manejo con los Botones del Televisor ..... 10

Configuración Inicial 10

Sistema de Menús de 11

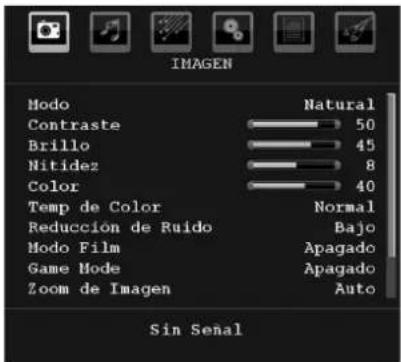

Menú de Imagen 11

Menú de Sonido.... 12

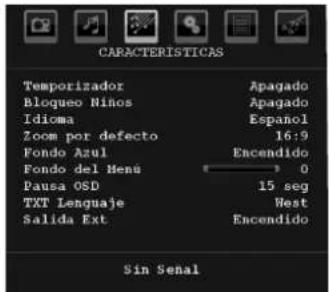

Menú de Funciones 12

Menú de Instalación.... 13

Menú de Selección de Fuente 15

Sistema de Menús en Modo PC 15

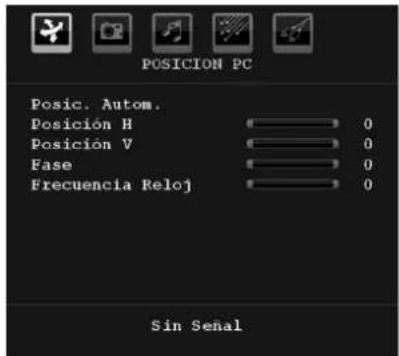

Menú Posición de PC 15

Visualización de Información de TV 16

Función de Silenciador 16

Selección de Modo de Imagen 16

Congelación de Imagen.... 16

Modos de Zoom.... 16

Automático....16

16:9....17

4:3....17

Panorámico.... 17

14:9....17

Cine 17

Subtitulos....17

Zoom....17

Teletexto 17

Consejos útiles 18

Persistencia de Imágenes 18

Sin Corriente 18

Mala Calidad de Imagen 18

Sin Imagen....18

Sonido....18

Mando a Distancia 18

Fuentes de Entrada 18

Apéndice A: Modos Habituales de Visualización de

Entrada de PC 19

Apéndice B: Compatibilidad de señales HDMI y AV

(tipos de señales de entrada) 20

Características Técnicas 21

Posventa....22

Español - 1 -

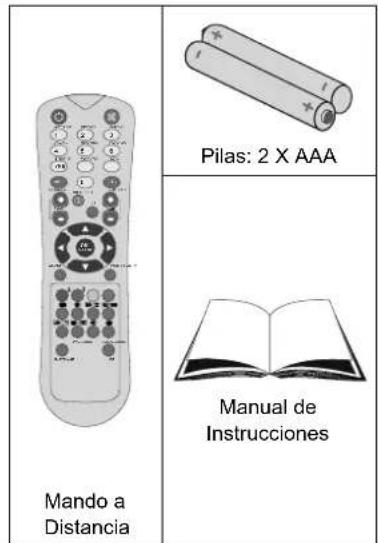

Accesorios

Funciones

• Televisor LCD a color con mando a distancia.
• Conexiones HDMI para vídeo y sonido digital. Esta conexión también está diseñada para recibir señales de Alta Defi nición (HD).
• 200 programas de VHF, UHF (analógico).
• Sistema de menús OSD.
• Está equipado con una toma de euroconector para dispositivos externos (tales como vídeos, video-juegos, equipos de audio, etc.).
• Sistema de sonido estéreo.
• Teletexto, fastext, TOP Text (texto sobre imagen).
• Conexión de auriculares.
• Sistema de programación automático (APS).
• Sintonización manual hacia delante y hacia atrás.
• Temporizador de apagado.
• Bloqueo Infantil.
• Silenciado automático cuando no hay transmisión.
• Reproducción en NTSC.
• Limitación automática de volumen (AVL).
• El televisor accederá automáticamente al modo de espera tras 5 minutos sin recepción de señal válida.
• Búsqueda de Frecuencia mediante Lazos de Seguimiento de Fase (PLL).
• Entrada de PC.
• Plug&Play (PnP) para Windows 98, ME, 2000, XP, Vista.
• Modo de Juego (opcional)

Introducción

Gracias por haber elegido este producto. Este manual le guiará en el manejo adecuado de su televisor. Antes de ponerlo en marcha, le recomendamos que lea detenidamente este manual.

Guarde este manual en un lugar adecuado para consultarlo en el futuro.

Preparación

Para que el equipo se ventile adecuadamente, deje al menos 10 cm. de espacio libre a su alrededor. Para evitar cualquier tipo de avería o situación inestable, no coloque ningún objeto sobre el equipo.

Utilice este aparato en climas moderados.

Precauciones de Seguridad

A fin de evitar accidentes, lea detenidamente estas recomendaciones sobre precauciones de seguridad.

Fuente de Alimentación

Utilice el televisor sólo con una toma de CA a 220-240 V AC, 50 Hz. Asegúrese de elegir el voltaje adecuado para el aparato.

Cable de Corriente

No sitúe la unidad, ni ningún mueble, etc., sobre el cable de alimentación (toma de corriente), ni lo pise. Agarre el cable de alimentación por la clavija del enchufe. No desenchufe el aparato tirando directamente del cable y nunca lo toque con las manos mojadas: podría provocar un cortocircuito o una descarga eléctrica. No haga nunca un nudo en el cable ni lo empalme con otros cables. Coloque el cable de corriente de manera que nadie pueda pisarlo. Un cable deteriorado puede causar un incendio o provocarle una descarga eléctrica. Cuando el cable esté dañado y deba reemplazarse, esto sólo puede hacerlo personal técnico cualifi cado.

Humedad y Agua

No utilice este aparato en lugares húmedos y mojados (evite el baño, la pila de la cocina y lugares cercanos a la lavadora). No exponga este aparato a la lluvia o al agua, pues podría ser

Español - 2 -

peligroso. No coloque objetos llenos de líquido, como por ejemplo jarrones, sobre el aparato. Evite goteos y salpicaduras.

En caso de que algún líquido u objeto sólido se introduzcan en el interior del televisor, desenchúfelo y contacte con personal técnico para que lo revisen antes de ponerlo en marcha de nuevo.

Limpieza

Antes de limpiar el televisor, desenchúfelo de la toma de corriente. No utilice limpiadores líquidos o en aerosol. Utilice un paño suave y seco.

Ventilación

Las ranuras y aperturas del televisor están diseñadas para proporcionar ventilación adecuada y garantizar un funcionamiento seguro. Para evitar el sobrecalentamiento del aparato, estas ranuras no deben bloquearse ni taparse en ningún caso.

Fuentes de Calor y Llamas

No coloque el aparato cerca de llamas vivas o fuentes de calor intenso, como por ejemplo un radiador eléctrico. No sitúe fuentes de llamas vivas, como por ejemplo velas encendidas, encima del televisor. No exponga las pilas a una fuente de calor excesiva: por ejemplo luz solar, fuego o

Rayos

En caso de tormentas y rayos o cuando se vaya de vacaciones, desconecte el cable de corriente de la toma.

Piezas de Recambio

Cuando necesite recambios, asegúrese de que el operario del servicio técnico haya utilizado piezas recomendadas por el fabricante, o bien otras de iguales características que las originales. Los recambios no autorizados podrían causar incendios, descargas eléctricas u otros riesgos.

Servicio Técnico

Acuda a personal cualificado para el mantenimiento técnico del aparato. No retire la cubierta usted mismo; esto podría ocasionarle una descarga eléctrica.

Desecho del Aparato

Instrucciones para el desecho del aparato:

• El embalaje y todos sus accesorios son reciclables, y por tanto deberían reciclarse. Los materiales de embalaje, como por ejemplo las bolsas, deben mantenerse lejos de los niños.
• Las pilas, incluso aquellas que no contienen metales pesados, no deberán desecharse con la basura doméstica. Deseche las pilas usadas de manera segura para el medio ambiente. Infórmese sobre

la normativa vigente que sea de aplicación en su región.

- La lámpara fl uorescente de cátodo frío del PANEL LCD contiene una pequeña cantidad de mercurio; siga las leyes o normativas locales para su desecho.

Información para usuarios de países de la Unión Europea

Este símbolo situado en el producto o en su embalaje significa que se debe eliminar el aparato electrónico o eléctrico en un lugar distinto de los residuos domésticos. Hay sistemas de recolección de reciclaje en la UE Este símbolo situado en el producto o en su embalaje signifi ca que se debe

eliminar el aparato electrónico o eléctrico en un lugar distinto de los residuos domésticos. Hay sistemas de recolección de reciclaje en la UE.

Para más información, contacte con las autoridades locales o el vendedor donde adquirió este producto.

Desconexión del Aparato

El enchufe de corriente sirve para desconectar el televisor de la electricidad y, por lo tanto, siempre debe estar accesible.

Volumen de los Auriculares

Un nivel excesivo de volumen en los auriculares puede provocarle la pérdida de capacidad auditiva.

Instalación

En caso de instalar el aparato en la pared, y a fin de evitar cualquier lesión, debe hacerlo correctamente y según las instrucciones de instalación (si la opción está disponible).

Pantalla LCD

La pantalla de LCD es un producto de tecnología punta con aproximadamente un millón de finos transistores de película, lo que le proporciona una excelente definición de imagen. En ocasiones pueden aparecer en la pantalla unos pocos píxeles inactivos, como puntos fi jos de color azul, verde o rojo. Tenga en cuenta que esto no afecta al funcionamiento del aparato.

Español - 3 -

Advertencia

No deje el televisor en modo en espera o en funcionamiento cuando salga de casa.

Notifi cación de Licencia (opcional)

srs

TruSurround XT Es una marca de SRS Labs, Inc. TruSurround technology es una compañía con licencia de SRS Labs, Inc.

AVISO ACERCA DE LA AUTORIZACIÓN

Fabricado con la autorización de Dolby Laboratories.

RECONOCIMIENTO DE LA MARCA COMERCIAL

"Dolby" y el logotipo de la doble D son marcas registradas de Dolby Laboratories.

NO PERMITA QUE LOS NIÑOS UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA.

NO PERMITA QUE LOS NIÑOS O ADULTOS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS O PERSONAS CONFALTA DE EXPERIENCIA/ CONOCIMIENTO, UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA.

Español - 4 -

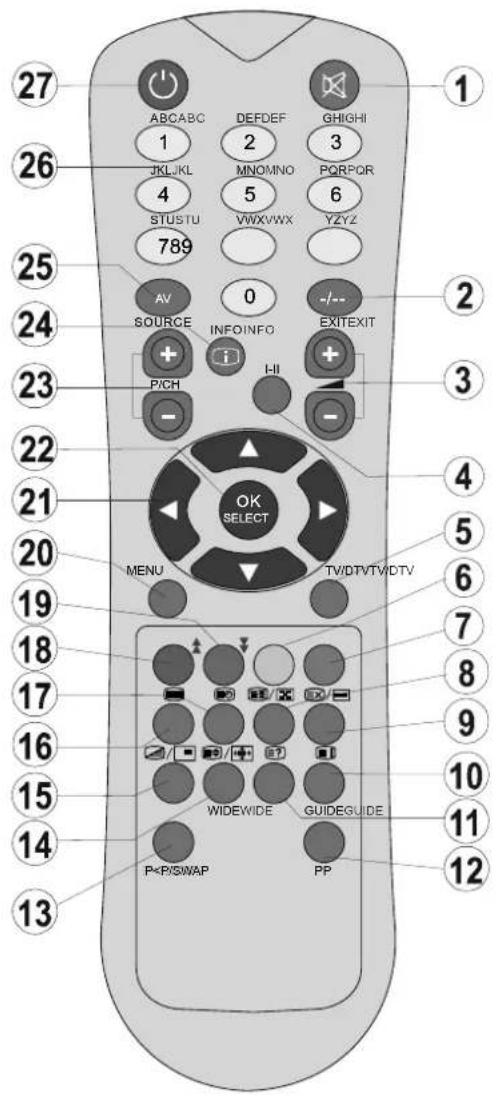

Descripción General del Mando a Distancia

Silenciador1.

Sin función2.

1. Subir/bajar volumen
2. Mono/estéreo - Dual I-II
3. Modo de TV Analógica / Digital

4. Amarillo / Menú de Funciones

5. Azul / Menú de Instalación

6. Retener (en modo TXT)

7. Actualizar (en modo TXT)

8. Página índice

9. Mostrar (en modo TXT) / Pasar de TV a PC

10. Selección de Modo de Imagen

11. Swap / Canal anterior

12. Ampliar (en modo TXT) / Tamaño de la Imagen

13. Mezcla (en modo de teletexto)

14. Teletexto / Modo PAT

15. Hora

16. Rojo / (Menú Sonido)

17. Verde (Menú Imagen)

18. Menú

19. Botones De Navegación

20. OK (almacenar)

21. Subir/bajar canal

22. Información

23. AV / Fuente

24. Botones numéricos

25. Standby

Nota: En el modo TV, los botones que no estén numerados en el mando a distancia no funcionarán.

La distancia de alcance remoto es aproximadamente de 7 metros (23 pies).

Español - 5 -

TV LCD y Botones de Funcionamiento

Vista frontal y trasera VISTA LATERAL de funciones del horno

Botón hacia arriba1.

Botón hacia abajo2.

Botón para seleccionar 3.

Programa / Volumen / AV

Botón de modo en espera4.

Nota: Pulse una vez P/V/AV y luego utilice los botones "+/-", si quiere cambiar los canales. Si mantiene pulsado P/V/AV durante unos segundos, aparecerá la fuente OSD. El menú principal OSD no puede aparecer a través de los botones.

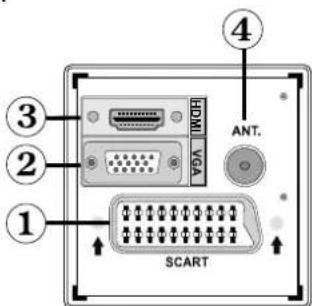

Vista de las conexiones - Conectores Traseros

La toma de EUROCONECTOR permite recibir y enviar señales de 1. aparatos externos.

Conecte el cable de EUROCONECTOR entre la toma del televisor y la toma de EUROCONECTOR del aparato externo (por ejemplo, un decodifi cador, o un reproductor de vídeo o DVD).

Nota: Si se conecta un dispositivo externo en la toma de EUROCONECTOR, el televisor cambiará automáticamente al modo AV.

La Entrada PC sirve para conectar un ordenador personal al 2. televisor.

Conecte el cable del PC entre la ENTRADA PARA PC del televisor y la salida de PC del ordenador. Las Entradas de vídeo de componentes (YPbPr) se utilizan para conectar las señales de vídeo de componentes.

Puede utilizar la entrada de PC para conectar la señal YPbPr con un aparato que tenga un componente de salida. Conecte el YPbPr al cable del PC entre la entrada del PC en la TV y las salidas de video en su aparato.

3. HDMI : Entrada HDMI

Las entradas HDMI sirven para conectar aparatos con toma HDMI.

Your Su televisor LCD puede mostrar imágenes de alta definición desde aparatos tales como un receptor de satélite de alta definición o un reproductor de DVD. Deberá conectar estos aparatos a través de la toma HDMI o de la toma de componentes. Dichas tomas pueden admitir señales de tipo 480i, 480p, 576p, 576i, 720p, 1080i y 1080p (opcional). Para realizar una conexión entre dispositivos HDMI no es necesario conectar cables de audio.

4. La Entrada RF permite conectar una antena o una señal de TV por cable.

Tenga en cuenta que si utiliza un decodificador o un grabador multimedia, deberá conectar el cable de antena al televisor a través del dispositivo mediante un cable de antena adecuado, tal como se muestra en la ilustración siguiente.

Si va a instalar el televisor LCD utilizando el soporte para montaje en pared (opcional), le recomendamos encarecidamente que conecte todos los cables en la parte trasera del televisor antes de colocarlo en la pared.

Español - 6 -

Vista de las conexiones - Conectores Laterales

La entrada de vídeo sirve ara conectar la señal de vídeo de un equipo 1. externo, Conecte el cable del vídeo y el enchufe de VIDEO IN en el TV y el enchufe de la SALIDA DE VIDEO en su equipo.

Las Entradas de Audio se utilizan para recibir señales de audio de aparatos 2. externos. Conecte el cable entre las ENTRADAS DE AUDIO del televisor y la toma de SALIDA DE AUDIO del aparato.

También para conectar el sonido PC/YPbPr, utilice un cable de audio apropiado entre las salidas de audio apropiadas del aparato y las entradas de audio del TV

Nota: En caso de conectar cualquier aparato al televisor a través de la ENTRADA DE VÍDEO, también debe conectar ambos aparatos a través de las ENTRADAS DE AUDIO a fi n de habilitar el sonido.

La entrada de auriculares se utiliza para conectar unos auriculares al 3. aparato. Conéctelos a la toma de AURICULARES, para poder escuchar el sonido del televisor a través de dichos auriculares.

IMPORTANTE: Este televisor está diseñado para funcionar con corriente alterna de 220-240V AC, 50 Hz.

• Tras desembalar el televisor, deje que éste alcance la temperatura ambiente antes de conectarlo a la corriente.
• Enchufe el cable de corriente a la electricidad.

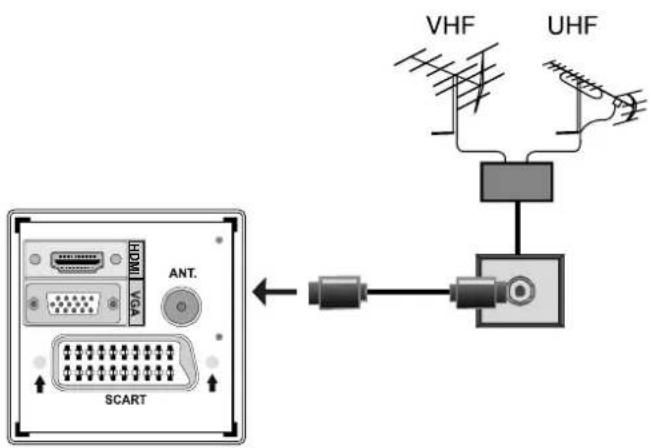

Conexión de la Antena

- Conecte el cable de antena o el cable de TV de pago a la toma de entrada de antena situada en la parte trasera del televisor.

Español - 7 -

Conexión del TV LCD a un PC

Puede conectar su PC al televisor, a fin de poder ver la imagen del ordenador en la pantalla del televisor LCD.

• Antes de realizar cualquier conexión, primero desenchufe de la corriente el televisor y el ordenador.
• Utilice cable 15-pin D-sub para conectar un PC a la TV LCD. Utilice un cable de audio entre las entradas de audio del TV (laterales) y la salida de audio de su PC para realizar la conexión de sonido.
• Cuando haya conectado el cable, cambie la fuente a PC. Lea el apartado "Selección de entrada".
• Establezca la resolución que le sea satisfactoria. En los apéndices podrá encontrar información acerca de la resolución del aparato.

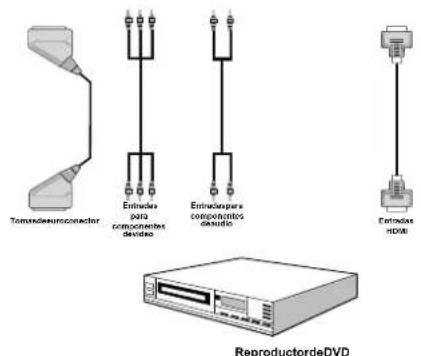

Conexión a un Reproductor de DVD

Si desea conectar un reproductor de DVD a su televisor LCD, puede utilizar los conectores del televisor. Los reproductores de DVD pueden tener conectores distintos. Consulte el manual de instrucciones del reproductor de DVD para obtener más información. Apague el televisor y el aparato antes de realizar cualquier conexión.

Nota: Los cables que se muestran en la ilustración no están suministrados.

• Si su reproductor de DVD cuenta con una toma HDMI, puede conectarlo a través de HDMI. Cuando conecte el aparato a un reproductor de DVD tal como se ilustra a continuación, cambie a la fuente HDMI. Lea el apartado "Selección de Entrada".
• La mayoría de reproductores de DVD se conectan a través de las TOMAS DE COMPONENTES. Sólo podrá utilizar el modo YPbPr cuando conecte un dispositivo que cuente con salida en formato YPbPr a través de la toma de entrada para PC utilizando un cable conversor de YPbPr a PC. Para permitir la conexión de sonido, utilice AUDIO IN situada en el lateral del TV.
  . Cuando haya conectado el cable, cambie la fuente a YPbPr. Lea el apartado "Selección de entrada.
• También puede conectarlo a través de la toma de EUROCONECTOR. Utilice el cable de EUROCONECTOR tal como se muestra a continuación.

Nota: Estos tres métodos de conexión realizan la misma función pero con grados de calidad diferentes. No es necesario realizar las conexiones con los tres métodos.

Español - 8 -

Utilización de Conexiones AV laterales

Puede conectar una variedad de equipos opcionales a su televisor. A continuación se muestran las conexiones posibles. Tenga en cuenta que los cables que se muestran en la ilustración no están suministrados.

• Para conectar una videocámara hágalo a las ENTRADAS DE VÍDEO Y AUDIO. Para seleccionar la fuente correspondiente, lea el apartado "Selección de Entrada" de los apartados a continuación.
• Utilice la toma de AURICULARES del televisor para escuchar el sonido desde unos auriculares

Conexión de Otros Equipos a través del Euroconector

La mayoría de aparatos admiten la conexión a través del EUROCONECTOR. Puede conectar un grabador de DVD, un aparato de vídeo o un decodifi cador a su televisor LCD a través de los EUROCONECTORES. Tenga en cuenta que los cables que se muestran en la ilustración no están suministrados. Antes de realizar cualquier conexión, apague los aparatos y el televisor.

Consulte el manual de instrucciones del aparato que desee conectar para obtener más información.

Introducción de las Pilas en el Mando a Distancia

• Retire la tapa de las pilas de la parte trasera del mando a distancia, tirando suavemente hacia abajo en la zona indicada.
• Coloque dos pilas AAA/R3 o de clase equivalente en su interior. Coloque las pilas respetando las polaridades y vuelva a colocar la tapa.

Nota: Retire las pilas del mando a distancia cuando no lo vaya a utilizar durante un período prolongado. De lo contrario el mando se puede dañar debido a fugas de las pilas.

Encendido/Apagado del televisor

Encendido del televisor

• Conecte el cable de alimentación a una toma de corriente de CA de 220-240 V, 50 Hz. A continuación se encenderá el LED (Indicador) de modo de espera.
• Para poner en marcha el televisor desde el modo en espera puede:
• Pulsar el botón “○”, P+ / P- o un botón numérico del mando a distancia.
• Pulse el botón "☐", -P/CH o P/CH+ del televisor. El televisor se encenderá.

Nota: si pone en marcha el televisor mediante los botones para subir/bajar canales del mando a distancia o del televisor, accederá al último canal que visualizó antes de apagar el televisor.

El televisor se pondrá en marcha de cualquiera de los dos modos.

Apagado del Televisor

• Pulse el botón "en el mando a distancia o pulse el botón "para que el televisor cambie a modo en espera.
• Para apagar el televisor por completo, desenchufe el cable de alimentación de la toma de corriente.

Español - 9 -

Selección de Entrada

Cuando haya terminado de conectar los aparatos externos al televisor, puede alternar entre las distintas fuentes de entrada.

- Pulse el botón "AV/SOURCE" del mando a distancia para cambiar directamente la fuente.

C

- Seleccione la opción "Fuente" del menú principal pulsando los botones "◀" o "▶". Utilice a continuación el botón "▼o el botón "▲para resaltar una opción; pulse a continuación el botón "▶para seleccionarla.

Nota: Puede seleccionar cualquiera de las opciones de fuente pulsando el botón OK. Por lo tanto, cuando pulse el botón "AV/SOURCE", sólo estarán disponibles las opciones de la fuente seleccionada (salvo para la fuente de TV).

Nota : Sólo podrá utilizar el modo YPbPr cuando conecte un dispositivo que cuente con salida en formato YPbPr a través de la toma de entrada para PC utilizando un cable conversor de YPbPr a PC.

Manejo Básico

Puede manejar el televisor mediante el mando a distancia o los botones del televisor.

Manejo con los Botones del Televisor

El menú principal OSD no puede aparecer a través de los botones. Los botones “+/-” funcionarán para subir/bajar el volumen. Incluso, si ajusta otras funciones con estos botones “+/-” éstos actuarán por defecto después de un tiempo.

Ajuste del Volumen

- Pulse el botón "P/V/AV" una vez y utilice los botones "+/-" para aumentar o disminuir el volumen, así la escala de nivel de volumen aparecerá en pantalla.

Selección de Canales

- Pulse “+/-” para seleccionar el programa anterior o el siguiente.

Modo Auxiliar de Vídeo (AV)

- Mantenga pulsado "P/V/AV" y la fuente OSD aparecerá en pantalla.

Manejo con el Mando a Distancia

• El mando a distancia está diseñado para controlar todas las funciones del televisor. Las funciones se describirán de acuerdo al sistema de menús del televisor.
• Las funciones de los distintos menús se describen en los apartados a continuación.

Ajuste del Volumen

- Pulse el botón “para aumentar el volumen. Pulse el botón “” para reducir el volumen. Se mostrará en la pantalla una barra deslizante del nivel de volumen.

Selección de Canal Anterior o Siguiente

• Pulse el botón "P/CH -" para seleccionar el canal anterior.
• Pulse el botón "P/CH+" para seleccionar el canal siguiente.

Selección Directa del Canal

- Pulse los botones numéricos del mando a distancia para seleccionar los canales entre 0 y 9. El televisor cambiará al canal seleccionado. Para seleccionar programas entre 10-199, pulse los botones numéricos consecutivamente - Para seleccionar canales con un sólo dígito, pulse el botón numérico adecuado

Confi guración Inicial

Cuando encienda por primera vez el televisor, en la pantalla se mostrará el menú para seleccionar el idioma.

Elija su País, Idioma e Idioma del teletexto con los botones "▼o " "▲" " o◀". ▶

Pulse el botón OK o el botón ROJO para continuar.

Para cancelar la operación pulse el botón AZUL.

Para obtener más información sobre este procedimiento, consulte el apartado "Menú de Instalación" (Install Menu).

Nota: No apague el televisor mientras esté comenzando la instalación inicial.

Español - 10 -

Sistema de Menús de

Menú de Imagen

Modo

Para modifi car las preferencias de visualización, puede confi gurar la opción Modo.

Pulse el botón “▼” o “▲para seleccionar el Modo. Pulse el botón “◀ o “▶para elegir entre las siguientes opciones: Natural, Dinámico y Cine.

Brillo/Contraste/Color/Nitidez/Saturación

Pulse los botones “▼o “” para marcar la opción deseada. Pulse el botón “◀o “” para fi jar el nivel deseado.

Nota: La opción Matiz sólo será visible cuando el televisor reciba una señal NTSC.

Temperatura del Color

Seleccione la opción Temperatura de color pulsando el botón “▼o “▲Pulse el botón “ ” cl “ ” para elegir entre las siguientes opciones: Frío, Normal y Cálido.

Nota:

• Fijando la opción como Frío, los colores blancos se verán con un ligero tono azul.
• Fijando esta opción como Cálido, los colores blancos se verán con un ligero tono rojo.
• Para ver los colores con un tono normal, seleccione la opción Normal.

Reducción de Ruido

Si la señal de difusión es débil y la imagen es ruidosa, utilice la opción de Reducción de Ruido para reducir la cantidad de ruido.

Seleccione la opción Reducción de Ruido pulsando el botón “▼” o “▲” Pulse el botón “◀” para elegir entre las siguientes opciones: Bajo, Medio, Alto o Desactivado.

Modo Film

Las películas se graban con un número de fotogramas por segundo diferente al de los programas de televisión.

Pulse el botón "▼" o "▲para seleccionar el Modo Film.

Pulse el botón “◀” o “▶ para Activar o Desactivar esta función.

Active esta opción mientras vea la televisión,

Películas, para poder ver de forma más clara las escenas de acción.

Modo de Juego (opcional)

Seleccione el Modo Juego, pulsando el botón "▼" o "▲ Utilice el botón "◀" para fi jar la función

"Game Mode" en posición Activada o Desactivada. Si el Modo de Juego está activado, se cargarán los parámetros por defecto para la correcta utilización del aparato con videojuegos.

Además, cuando se encuentre en el Modo de Juego, no podrá acceder a la configuración de los parámetros de Modo de Imagen, Contraste, Brillo, Nitidez, Color i Temperatura del Color.

Nota:

Con el modo de juego activado (Game Mode On), el botón de selección del modo de imagen del mando a distancia estará desactivado.

Zoom de Imagen

Pulse el botón "▼o " para elegir la opción Zoom de Imagen.

Puede fijar el modo del zoom entre Auto, 16:9, 4:3, Panorámico, 14:9, Cine, Subtítulos o Zoom mediante los botones “◀” o “▶”.

Almacenar

Pulse el botón “▼ o “” para seleccionar el Almacenar. Pulse el botón “▶o OK para almacenar los ajustes. En la pantalla se verá el mensaje . “Guardado...”.

Reinicio

Seleccione la opción Reinicio pulsando el botón "▼" o "▲ Pulse el botón "◀" ▶ el botón OK

para restablecer los modos de imagen a los ajustes predeterminados de fábrica.

Español - 11 -

Menú de Sonido

Volumen

Pulse el botón “▼o “” para seleccionar la opción Volumen. Pulse el botón “◀ o “▶ para variar el nivel del Volumen.

Ecualizador

Pulse el botón “▼o” para seleccionar la opción Ecualizador. Pulse el botón “▶” para ver el menú del ecualizador.

Pulse el botón “◀ o ”▶ para cambiar el Modo. En el menú del ecualizador, puede elegir entre las opciones Música, Película, Narración, Plano, Clásico o Usuario.

Seleccione la frecuencia que desee con el botón “▼” o “▲y aumente o disminuya la ganancia de frecuencia pulsando el botón “◀o “ ”.

Para regresar al menú anterior pulse el botón "MENU.

Nota: Los valores del menú ecualizador se pueden cambiar sólo cuando el Modo Ecualizador está fijado como Usuario.

Balance

Esta función se utiliza para dar más énfasis al altavoz derecho o al izquierdo.

Para seleccionar la función Balance, utilice los botones "▼" o "▲ Pulse el botón " " " para cambiar el nivel de balance. El nivel de balance se puede ajustar entre -32 y + 32.

Auriculares

Seleccione la opción Auriculares pulsando el botón "▼o "▲Pulse el botón " " para ver el menú de Auriculares.

Las opciones de submenú de auriculares se describen a continuación:

Volumen

Pulse el botón “▼o ” para seleccionar la opción Volumen. Pulse el botón “▼” para aumentar el volumen de los auriculares. Pulse el botón “◀para disminuir el volumen de los auriculares. El volumen de los auriculares se puede ajustar entre 0 y 63.

Modo de Sonido

Modo de Sonido Modo de Sonido pulsando el botón "▼o " " Pulsando el botón " " o◀" puede seleccionar el modo Mono, Estéreo, Dual I o Dual II sólo si el canal seleccionado admite este modo.

Nivel Automático de Volumen (AVL)

La función Nivel de Volumen Automático (AVL) ajusta el sonido para obtener un nivel de salida fi jo entre los programas que tienen diferentes niveles de sonido (por ejemplo, el sonido de los anuncios suele ser más alto que el de los programas).

Pulse el botón “▼” o “▲para seleccionar la opción AVL. Pulse el botón “◀” o “▶” para Activar o Desactivar esta función.

Almacenar

Seleccione la opción Almacenar pulsando el botón "▼" o "▲ Pulse el botón "▶o OK para almacenar los ajustes. En la pantalla se verá el mensaje "Guardado...".

Menú de Funciones

Temporizador de Apagado

Pulsando el botón “▼ o ” ▲ seleccione la opción Temporizador de Apagado. Pulse el botón “◀ o ” ▶ para configurar el Temporizador de Apagado.

Puede programar el temporizador entre los cero minutos (Desactivado) hasta los 120 minutos, en escalas de 10 minutos.

Español - 12 -

Si el Temporizador de Apagado está activado, al final del tiempo fija el televisor pasará automáticamente al modo en espera.

Bloqueo Infantil

Pulse el botón "▼o " para activar o desactivar el Bloqueo Infantil.

Utilice el botón “◀” o ➤ para Activar o Desactivar el Bloqueo Infantil. Si la Activa, el televisor sólo podrá manejarse mediante el mando a distancia. En este caso, los botones del panel de control no funcionarán.

Si se pulsa alguno de estos botones, aparecerá en la pantalla el mensaje Bloqueo Infantil activo cuando ésta no esté visible.

Idioma

Seleccione la opción Idioma pulsando el botón “▼” o “▲ Utilice el botón “◀” para elegir el Idioma.

Zoom por Defecto

Mientras el modo de zoom esté configurado como AUTOMÁTICO, el televisor adaptará el zoom de acuerdo a la señal emitida. Si no existe información alguna sobre el formato de la imagen o WSS, entonces el televisor adoptará este ajuste. Pulse el botón “vo” para seleccionar la opción de Zoom por Defecto. La función de Zoom por Defecto puede ser Panorámico, 16:9, 4:3 y 14:9, pulsando el botón “lo”

Fondo Azul

Si la señal es débil o inexistente, el televisor cambiará automáticamente a una pantalla azul. Para habilitar esta opción, Active el Fondo Azul.

Seleccione Fondo Azul pulsando el botón "▼" o "▲ Pulse el botón "◀" o "▶" para Activar o Desactivar la función de Fondo azul.

Fondo del Menú

Para seleccionar la función de Fondo del menú, utilice los botones “▼” o “▲”. Puede configurar el nivel de fondo del menú mediante el botón “◀” o “▶”.

Desconexión por Tiempo del Menú

Para fijar un intervalo específico de desconexión para las pantallas de menú, establezca un valor para esta opción.

Seleccione la opción Desconexión Por Tiempo del Menú pulsando el botón “▼” o “▲. Pulse el botón “◀” o ▶” para cambiar el tiempo de espera del menú a 15, 30 ó 60 seg.

Idioma del Teletexto

Seleccione la opción Idioma del Teletexto pulsando el botón “▼” o “▲” Pulse el botón “ ” para cambiar el Idioma del Teletexto a Occidental, Oriental, Turco/Griego, Cirílico Árabe o Persa.

Modo HDMI PC Total (opcional)

Si quiere ver la pantalla del PC en el modo HDMI utilizando una conexión externa, debe activar la opción MODO COMPLETO HDMI DE PC para ajustar correctamente el ratio de la pantalla. A ciertas resoluciones podría estar inactivo.

Nota: Si usted conecta un dispositivo HDMI y cambia el televisor al modo HDMI, esta opción será evidente (excepto para la resolución 1080i/1080P).

Modo de sintonización (opcional)

Si conecta un dispositivo vía HDMI o YPbPr y confi gura las resoluciones 1080i/1080P, se mostrará la función Modo Completo. Pulsando "lo" "podrá ajustar la opción 1:1 o Normal de la función Modo Completo. Si selecciona 1:1, el ratio de la pantalla se ajustará correctamente. Si selecciona "Normal" se ampliaría el tamaño de pantalla.

Salida Ext

Para seleccionar la función Salida exterior pulse el botón “▼o “”▲Pulse el botón “ ” o◀“ para Activar o Desactivar la función Salida exterior.

Nota:

Para copiar desde un reproductor de vídeo o DVD, deberá elegir la fuente deseada en el menú de selección de fuente y "activar" la función de salida exterior en el menú de configuración.

Menú de Instalación

Canal

Pulse el botón “▼o “” para seleccionar el Canal. Pulse el botón “◀o “”, y seleccione el número de canal. También puede introducir el número de canal mediante el teclado numérico del mando a distancia. Existen 200 almacenamientos de canales entre 0 y 199.

Banda

Existen dos opciones de selección de banda: "C" o "S". Pulse el botón "◀o "▶para seleccionar la Banda.

Español - 13 -

Canal

Puede cambiar el canal pulsando el botón "◀o "▶ o los botones numéricos.

Sistema de Color

Seleccione la opción Sistema de color pulsando el botón “▼ o “ ▲Pulse el botón “ ” ◄ “ ” para cambiar el sistema de color a PAL, PAL 60, SECAM o AUTO.

Sistema de Sonido

Seleccione la opción Sistema de Sonido pulsando el botón "▼o " . Pulse el botón " " o ▼ pai▲ cambiar el sistema de sonido a BG, DK, I, L o L'.

Sintonización Fina

Pulse el botón “▼ o “ ▲para seleccionar la Sintonización Fina. Pulse el botón “◀ o “ ▶para ajustar la sintonización.

Búsqueda

Seleccione la opción Búsqueda pulsando el botón “▼” o “▲ Pulse el botón “ ” “ ” para comenzar la búsqueda de canales. También puede introducir la frecuencia deseada a través de los botones numéricos mientras esté resaltada la opción de búsqueda.

Almacenar

Seleccione la opción Almacenar pulsando el botón "▼" o "▲. Pulse el botón " "b OK para almacenar los ajustes. En la pantalla se verá el mensaje . "Guardado...".

Menú de Instalación en los Modos Auxiliares de Vídeo

La pantalla siguiente aparece en el Menú Instalación mientras el televisor esté en los modos AV. Tenga en cuenta estarán disponibles un número limitado de opciones. Cambie al modo de TV para ver la versión completa del menú Instalación.

Sistema de Color

Seleccione la opción Sistema de color pulsando el botón "▼ o " ▲Utilice el botón " " ▲" para cambiar el sistema de color a PAL, SECAM, PAL60, AUTO, NTSC 4,43 o NTSC 3,58.

Almacenar

Seleccione la opción Almacenar canal pulsando el botón “▼o “ ”▲Pulse el botón “ ” ◦“OK” para almacenar los ajustes. En la pantalla se verá el mensaje. “Guardado...”.

Lista de Canales

Mediante el botón “▼ o “” seleccione Lista de Canales. Pulse “▶” para visualizar la Lista de Canales:

Moviendo el cursor en las cuatro direcciones puede llegar a 20 canales en la misma página. Puede desplazarse hacia arriba o abajo por las páginas pulsando los botones de navegación para ver todos los canales en el modo TV (excepto en los modos AV). Al mover el cursor, la selección de programas se realiza automáticamente.

Nombre

Para cambiar el nombre de un canal, seleccione el canal y pulse el botón ROJO.

La primera letra del nombre seleccionado aparecerá resaltada. Pulse el botón “▼” o “▲” para cambiar la letra y el botón “◀” o “▶” para seleccionar otras letras. Pulsando el botón ROJO puede almacenar el nombre.

Cambiar Ubicación

Seleccione el canal que quiera insertar con los botones de navegación. Pulse el botón VERDE. Mueva con los botones de navegación el canal al espacio seleccionado y pulse de nuevo el botón VERDE.

Borrar

Para borrar un canal pulse el botón AMARILLO. Al pulsar el botón AMARILLO de nuevo, se borra el canal seleccionado de la lista y los demás canales avanzan un espacio.

Sistema Automático de Programación (APS)

Cuando pulse el botón AZUL para iniciar la Sintonización Automática, aparecerá en pantalla el menú Sistema de Programación Automática:

Español - 14 -

Pulse el botón “▼o” para elegir su país. Si desea cancelar la Programación Automática (APS), pulse el botón AZUL.

Cuando pulse el botón OK o el botón ROJO para iniciar la Sintonización Automática, se borrarán todos los canales almacenados y el televisor buscará todos los canales disponibles. Durante la búsqueda, se mostrará en pantalla la siguiente información:

Si pulsa el botón AZUL se detendrá la función APS y se mostrará en la pantalla Lista de Canales.

Si espera a que la búsqueda automática (APS) termine, se mostrará la Lista de Canales con los canales que se hayan encontrado.

Menú de Selección de Fuente

Pulse el botón “▼o “”para seleccionar el sexto icono. Pulse a continuación el botón “▶o “OK”. El menú Fuente aparecerá en la pantalla:

En el menú de fuentes, resalte un canal pulsando el botón “▼” o “▲y cambie a ese modo pulsando el botón “▶”. Las opciones disponibles de fuentes son; TV, EXT-1, FAV, HDMI, YPbPr y PC-VGA.

Nota: Una vez que haya conectado sistemas de equipo opcionales al televisor, deberá seleccionar la entrada necesaria para poder ver las imágenes de dicha fuente.

Nota: Sólo podrá utilizar el modo YPbPr cuando conecte un dispositivo que cuente con salida en formato YPbPr a través de la toma de entrada para PC utilizando un cable conversor de YPbPr a PC.

Sistema de Menús en Modo PC

Para conectar un ordenador al televisor, consulte el apartado "Conexión del TV LCD a un PC".

Para cambiar a la fuente de PC, pulse el botón "AV/SOURCE" del mando a distancia y seleccione la entrada de PC. También puede usar el menú "Fuente" para cambiar al modo PC.

Tenga en cuenta que los parámetros del menú del modo PC sólo estarán disponibles mientras el televisor esté en la fuente de PC.

Menú Posición de PC

Pulsando el botón"◀ o "▶, seleccione el primer icono. El menú de Posición de PC aparecerá en la pantalla:

Posición Automática

Si usted cambia la imagen horizontal o verticalmente a una posición no deseada, utilice esta opción para colocar automáticamente la imagen en su lugar correcto. Así pues, esta configuración optimiza automáticamente la visualización.

Seleccione la opción Posición Automática con los botones "▼" o "▲ Pulse el botón "◀" "OK".

Advertencia: Asegúrese de realizar el ajuste automático con la imagen a pantalla completa, a fin de garantizar resultados óptimos.

Posición Horizontal

Esta opción desplaza la imagen horizontalmente hacia la derecha o la izquierda de la pantalla.

Seleccione la opción Posición H con el botón “▼” o “▲ Utilice el botón “ ” d “ ” para ajustar el valor.

Español - 15 -

Posición vertical

Esta opción desplaza la imagen verticalmente hacia la parte inferior o superior de la pantalla.

Seleccione la opción Posición V usando el botón “▼” o “▲ Utilice el botón “◀” para ajustar el valor.

Fase

Dependiendo de la resolución y la frecuencia de barrido que usted fije en el televisor, usted puede ver una imagen con ruido o con neblina en la pantalla. En dicho caso, usted puede utilizar este elemento para obtener una imagen clara por medio del método de ensayo y error.

Seleccione la opción Fase con los botones "▼" o "▲". Utilice el botón "◀o " para ajustar el valor.

Frecuencia de Reloj

Los ajustes de Frecuencia de Reloj corrigen las interferencias que aparecen como banda vertical en presentaciones que contengan muchos puntos como por ejemplo hojas de cálculo, o párrafos o textos de letra pequeña.

Seleccione el elemento Frecuencia de Reloj con los botones "▼" o "▲ Utilice el botón "◀" para ajustar el valor.

Menú de Imagen de PC

Para ajustar los elementos de Imagen de PC, realice lo siguiente:

Pulse el botón “◀” o “▶” para seleccionar el segundo icono. El menú de Imagen de PC aparecerá en la pantalla.

Los ajustes de Contraste, Brillo, Color, y Temperatura de Color de este menú son idénticos a los definidos en el menú de imagen del televisor del Sistema de Menús de TV Analógica".

Nota: Si fija la opción de Temperatura del color en la posición Usuario, podrá definir los parámetros R, G y B de forma manual.

Los ajustes de Sonido, Función y Fuente son idénticos a los ajustes explicados en el menú de sistema de TV analógica.

Visualización de Información de TV

Cuando se accede a un canal nuevo o se pulsa el botón "INFO" se mostrará la información siguiente en pantalla: el Número, el Nombre del Canal, el Indicador de Sonido y el Modo de Zoom.

Función de Silenciador

Pulse el botón "para deshabilitar el sonido. El indicador de silencio se mostrará en la parte superior de la pantalla.

Para cancelar el silenciador existen dos alternativas: la primera es pulsar el botón "☒" y la segunda es subir el nivel de volumen.

Selección de Modo de Imagen

Pulsando el botón PP podrá cambiar la configuración del Modo de Imagen según sus preferencias. Las opciones disponibles son Dinámico, Natural, y Cine. Nota: Mientras esté en modo PC no podrá cambiar el zoom.

Congelación de Imagen

Puede congelar la imagen en la pantalla pulsando el botón "OK" del mando a distancia. Pulse el botón "OK" para congelar la imagen. Pulse otra vez para salir del modo congelación de imagen.

Nota: Esta función no estará disponible mientras esté en modo PC o se vea la película en la fuente DVI.

Modos de Zoom

Puede cambiar la relación de aspecto del televisor para ver la imagen con distintos modos de zoom.

Pulse el botón "WIDE" para cambiar el modo de zoom.

A continuación se muestran los modos de zoom disponibles.

Nota:

En modos YPbPr y HDMI, con resoluciones de 720p-1080i, sólo puede utilizar el modo 16:9.

Mientras estè en modo PC no podrá cambiar el zoom.

Automático

Cuando se incluye una Señal de Pantalla Amplia que muestra el formato de la imagen en la señal de transmisión o la señal de un aparato externo, el televisor cambiará automáticamente el modo de ZOOM de acuerdo con la señal WSS.

- Cuando el modo AUTO no funcione correctamente debido a una señal WSS deficiente o cuando desee cambiar el modo de ZOOM, cámbielo manualmente.

Español - 16 -

16:9

Esta opción ensancha uniformemente los lados derecho e izquierdo de una imagen normal (formato 4:3) para cubrir todo el ancho de pantalla del televisor

- Para imágenes con un formato de imagen 16:9 que se hayan reducido a una imagen normal (formato 4:3), utilice el modo 16:9 para restaurar la imagen a su formato original.

4:3

Utilícelo para ver una imagen normal (formato 4:3) ya que éste es su formato original

Panorámico

Esto extiende la parte izquierda y derecha de una imagen normal (4:3 de ratio) para completar la pantalla, sin que la imagen parezca no natural. La parte superior e inferior de la imagen se corta ligeramente.

14:9

Este modo amplía los límites superior e inferior de la pantalla ancha (formato 14:9).

Cine

Este modo amplia la pantalla ancha (formato 16:9) a pantalla completa.

Subtítulos

Este modo amplía la pantalla ancha (formato 16:9) con subtítulos a pantalla completa.

Zoom

Esta opción aumenta el tamaño de la imagen. En los modos Panorámico, 14:9, Cine o Subtítulos, podrá desplazarse por la pantalla pulsando los botones "▼" / "▲con la imagen ampliada.

Teletexto

El sistema de teletexto transmite información de actualidad, deportes, meteorológica a su televisor. Tenga en cuenta que si la señal disminuye, como por ejemplo a consecuencia de malas condiciones meteorológicas, podrían aparecer algunos errores tipográficos o incluso puede fallar el modo de teletexto.

A continuación se muestran los botones de la función de teletexto :

Activación-Desactivación del teletexto / Modo PAT

Si lo pulsa una vez, activará el modo de teletexto. Pulsando este botón de nuevo se dividirá la pantalla en dos ventanas, una para mostrar el teletexto y la otra para mostrar el canal o programa actual. Si lo pulsa de nuevo, saldrá del modo de teletexto.

índice

Muestra la página índice del teletexto.

Mezcla

Muestra el teletexto sobre la imagen de televisión.

Ampliar

Pulse una vez para ampliar la parte superior de la página; púlselo de nuevo para ampliar la parte inferior de la página. Pulse de nuevo este botón para regresar al tamaño normal.

Mostar

Muestra información oculta (soluciones a juegos, por ejemplo).

Detener avance

Detiene el avance del teletexto en una página concreta cuando es necesario. Púlselo de nuevo para reanudar el avance.

Páginas de subcódigo / Hora

Selecciona páginas de subcódigo si está disponible en el teletexto activado. Cuando el teletexto no está activado, muestra información horaria si el canal cuenta con transmisión de teletexto.

P+ / P- y números (0-9)

Pulse para seleccionar una página.

Nota: La mayoría de emisoras de televisión utilizan el código 100 para sus páginas de índice.

Botones de color

(ROJO/VERDE/AMARILLO/AZUL)

Su televisor admite los sistemas de TEXTO RÁPIDO y Texto Sobre Imagen. Siempre que estén disponibles,

Español - 17 -

las páginas estarán divididas por grupos y por temas.

Cuando esté disponible el sistema FASTEXT (acceso rápido al teletexto), las distintas partes de una página de teletexto aparecen codificadas por color y se pueden seleccionar pulsando los botones de colores. Pulse el botón del color correspondiente a la sección a la que desee acceder.

Aparecerán los nombres de los apartados para cada uno de los colores siempre que esté disponible una transmisión de texto TOP. Pulsando los botones P - o P +, éstos solicitarán la página siguiente o anterior respectivamente.

Consejos útiles

Persistencia de Imágenes

Tenga en cuenta que pueden aparecer imágenes dobles cuando se muestre una imagen persistente. La persistencia de imágenes en un televisor LCD puede desaparecer al cabo de poco tiempo. Apague el televisor durante un rato. A fin de evitar este fenómeno, no deje que la misma imagen permanezca inmóvil en la pantalla durante mucho tiempo.

Sin Corriente

Si el televisor no tiene corriente, compruebe el cable de corriente y la conexión a la toma de corriente.

Mala Calidad de Imagen

¿Ha elegido el sistema adecuado de Televisión? ¿El televisor y la antena de su casa están situados cerca de equipos de audio sin conexión a tierra, luces de neón, ú otros?

Las montañas o edifi cios muy altos pueden causar el efecto de imágenes dobles o con sombras. A veces, la calidad de la imagen puede mejorar cambiando la orientación de la antena. ¿No se ve bien la imagen o el teletexto? Verifique si la frecuencia introducida es la adecuada. Sintonice los canales de nuevo. Cuando se conectan al televisor dos equipos periféricos a la vez puede disminuir la calidad de la imagen. En ese caso, desconecte uno de los equipos periféricos.

Sin Imagen

¿La antena está correctamente conectada? ¿Las clavijas están correctamente conectadas a la toma de antena? ¿El cable de antena está dañado? ¿Se están utilizando los enchufes apropiados para conectar la antena? Si tiene dudas, consulte con su distribuidor.

Sin imagen significa que su televisor no está recibiendo señal alguna. ¿Ha pulsado los botones correctos del mando a distancia? Inténtelo de nuevo. Asegúrese también de haber seleccionado la fuente de entrada correcta.

Sonido

No puede escuchar ningún sonido. ¿Ha interrumpido el sonido pulsando el botón “✗?

El sonido sólo sale por uno de los altavoces. ¿La opción balance está fi jada para un solo altavoz? Consulte el Menú de Sonido.

Mando a Distancia

Su televisor no responde a la señal del mando a distancia. Tal vez se han agotado las pilas. En ese caso, aún puede utilizar los botones específicos ubicados en la parte inferior del televisor.

Fuentes de Entrada

Si no puede seleccionar una fuente de entrada, puede deberse a que no haya conectado ningún dispositivo.

Compruebe los cables y las conexiones AV si ha tratado de conectar un dispositivo.

Español - 18 -

Apéndice A: Modos Habituales de Visualización de Entrada de PC

Esta pantalla ofrece una resolución máxima de 1600 X 1200. En la tabla siguiente se ilustran algunos de los modos de visualización típica de vídeo.

Es posible que el televisor no admita otras resoluciones. A continuación se muestran los modos de resolución admitidos.

Si utiliza el ordenador con un modo no admitido, aparecerá en la pantalla un mensaje de advertencia.

Índice	Resolución Frecuencia				Estándar	Modos de Zoom admitidos
	Hor. Ver.		Vert.(Hz)	Horiz.(KHz)
1 640	480 60 31.5	VESA 16:9, 4:3
2 640	480 72 37.9	VESA 16:9, 4:3
3 640	480 75 37.5	VESA 16:9, 4:3
4 800	600 56 35.2	VESA 16:9, 4:3
5 800	600 60 37.9	VESA 16:9, 4:3
6 800	600 70 43.8	16:9, 4:3
7 800	600 72 48.1	VESA 16:9, 4:3
8 800	600 75 46.9	VESA 16:9, 4:3
9 832	624 75 49.7	MAC 16:9, 4:3
10 1024	768 60 48.4	VESA 16:9, 4:3
11 1024	768 70 56.5	VESA 16:9, 4:3
12 1024	768 72 57.7	16:9, 4:3
13 1024	768 75 60.0	16:9, 4:3
14 1152	864 70 64.2	VESA 16:9, 4:3
15 1152	864 75 67.5	VESA 16:9, 4:3
16 1152	870 75 68.9	MAC 16:9, 4:3
17 1280	768 60 47.7	VESA 16:9, 4:3
18 1360	768 60 47.7	16:9, 4:3
19 1280	960 60 60.0	VESA 16:9, 4:3
20 1280	1024 60 64.0	VESA 16:9
21 1280	1024 75 80.0	VESA 16:9
22 1600	1200 60 75.0	VESA 16:9

Español - 19 -

Apéndice B: Compatibilidad de señales HDMI y AV (tipos de señales de entrada)

Fuente Señales admitidas Disponible
EXT-1(SCART)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
FAV	PAL 50/60 O
	NTSC 60 O
YPbPr	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50Hz O
	1080I 60Hz O
	1080P 50Hz O
	1080P 60Hz O
HDMI1	480I 60Hz O
	480P 60Hz O
	576I 50Hz O
	576P 50Hz O
	720P 50Hz O
	720P 60Hz O
	1080I 50 Hz O
	1080I 60Hz O
	1080P 24Hz O
	1080P 25Hz O
	1080P 30HZ O
	1080P 50HZ O
	1080P 60HZ O

(X: No disponible, O: Disponible)
Nota: Puede que en algunos casos la señal del televisor LCD no se muestre correctamente. El problema puede deberse a una incompatibilidad de las normas en las que emite el equipo fuente (DVD, receptor digital, etc.). Si experimenta este problema por favor contacte con su distribuidor y también con el fabricante del aparato.

Español - 20 -

Características Técnicas

EMISIÓN DE TELEVISIÓN

CANALES DE RECEPCION

VHF (BANDA I/III)

UHF

(BANDA

U)

HIPERBANDA

NÚMERO DE CANALES CONFIGURADOS 200

INDICADOR DE CANAL

Ayuda en Pantalla

ENTRADA DE ANTENA RF

Alemán +Nicam Estéreo

POTENCIA DE SALIDA DE AUDIO (W _RMS ) (10% THD) 2 x 2,5

CONSUMO ELÉCTRICO (W) 45 W (max)

<

1

W

(En

espera)

PANEL

19" Amplia visualización

TAMAÑO (mm)

AxAxL (con soporte): 155 x 457 x 365

Peso

(Kg):

5,05

AxAxL (sin soporte):

77 × 457 × 330

Peso

(Kg):

4,80

Batería
Productos

Información para usuarios sobre la eliminación de baterías y equipos viejos

[Sólo para la Unión Europea]

Estos símbolos indican que el equipo que contenga estos símbolos no de ben eliminarse junto con los residuos domésticos. Considere los sistemas de recolección o las instalaciones de reciclaje apropiadas, si quiere deshacerse del producto o de la batería.

Nota: El signo Pb situado bajo el símbolo de las baterías, indica que esta batería contiene plomo.

Español - 21 -

Posventa

Mitsai concibió este aparato de manera a garantizar la máxima fiabilidad. No obstante, en caso de que surja algún problema, podrá conseguir determinar su causa si sigue las indicaciones sugeridas en este capítulo.

No abra el equipo, corre peligro de electrocución.

Si no consigue resolver el problema contacte con el vendedor o con el fabricante.

Todos los usuarios deben familiarizarse con este capítulo. El hecho de saber qué puede salir mal puede servirle de ayuda para evitar que se causen mayores problemas.

AVISO: cualquier intento de arreglar el aparato sin haber contactado al fabricante invalidará la garantía.

En caso de que el problema persista, lleve su equipo para un puesto de servicio postventa de cualquier tienda Worten, Modelo o Continente, para solucionar el problema.

Modelo Continente Hipermercados da garantía, por un periodo de 2 años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación que pueda surgir. La garantía presupone una manutención y uso correctos de este producto, concretamente conforme a las instrucciones establecidas en este manual. En caso de que no se verifiquen estas condiciones, las averías surgidas no estarán cubiertas por la garantía.

Las reparaciones de aparatos eléctricos deberán efectuarse apenas por personal especializado pudiendo, en aso contrario, surgir posteriores complicaciones en el equipamiento.

Para evitar peligros innecesarios, en caso de que surjan averías ya sea en los cables o en otro tipo de componentes, las reparaciones deben ser efectuadas en los puestos de asistencia técnica especializados ya que es necesario el uso de herramientas propias para su reparación.

Español - 22 -

Índice

Acessórios 24

Características.... 24

Preparação 24

Menu Características 34

Menu instalação 35

Menu Fonte.... 37

Sistema de menu no modo PC.... 37
