Sportcam 4K - Cámara de video WOXTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de video deportiva
Marca	Woxter
Modelo	Sportcam 4K
Dimensiones (aprox.)	60 x 40 x 30 mm
Peso (aprox.)	100 g
Alimentación	Batería recargable de litio
Resolución de video	4K a 30 fps
Resolución de foto	12 MP
Campo de visión	170°
Resistencia al agua	Sí, hasta 30 m con carcasa
Estabilización de imagen	Sí, electrónica
Conectividad	Wi-Fi, Bluetooth
Ranura para tarjeta	microSD hasta 128 GB
Pantalla	LCD de 2 pulgadas
Fijación	Soporte adhesivo y rosca para trípode
Funciones principales	Grabación en bucle, modo ráfaga, control por voz
Seguridad	No apto para niños menores de 3 años
Entretiempo y limpieza	Limpiar con paño seco, no usar disolventes
Piezas de repuesto	Disponibles bajo pedido
Reparabilidad	Reparación por servicio técnico autorizado
Información general	Manual de usuario disponible en PDF
Accesorios incluidos	Cable USB, carcasa sumergible, soportes

Preguntas frecuentes - Sportcam 4K WOXTER

¿Cómo enciendo la cámara Sportcam 4K?

Mantén presionado el botón de encendido durante 3 segundos hasta que la pantalla se encienda.

¿Cuánto dura la batería en modo 4K?

Aproximadamente 60 minutos de grabación continua en 4K.

¿Puedo usar la cámara sin tarjeta microSD?

No, es necesario insertar una tarjeta microSD (no incluida) para almacenar fotos y videos.

¿Es resistente al agua sin carcasa?

No, la cámara solo es resistente al agua con la carcasa incluida, hasta 30 metros de profundidad.

¿Cómo conecto la cámara al móvil?

Descarga la aplicación Woxter Sportcam, activa el Wi-Fi de la cámara y conéctate desde el teléfono.

¿Qué tipo de tarjeta microSD es compatible?

Se recomienda una tarjeta microSD clase 10 o superior, de hasta 128 GB.

¿Cómo reinicio la cámara si se bloquea?

Presiona el botón de reinicio con un clip o retira la batería durante 10 segundos.

¿Puedo grabar mientras cargo la batería?

Sí, es posible grabar mientras la cámara está conectada a una fuente de alimentación.

¿Cómo actualizo el firmware?

Descarga el archivo de actualización desde la web de Woxter, cópialo a la tarjeta microSD y sigue las instrucciones del manual.

¿La cámara tiene micrófono externo?

No, cuenta con micrófono interno; no dispone de entrada para micrófono externo.

MANUAL DE USUARIO Sportcam 4K WOXTER

Siguenos: Woxter Oficial

woxter.es

HDMI

Ultra HD

Waterproof to 30m

woxter.es

1

Carcasa resistente al agua	Manillar	Soporte 1	Soporte 2
Soporte 3	Soporte 4	Soporte 5	Soporte 6
Soporte 7 Clip 1 Clip 2			Soporte Cascos
Bandas Elásticas	Batería	Paño	Abrazaderas
Protector	Cable USB	Adaptador

2

woxter.es

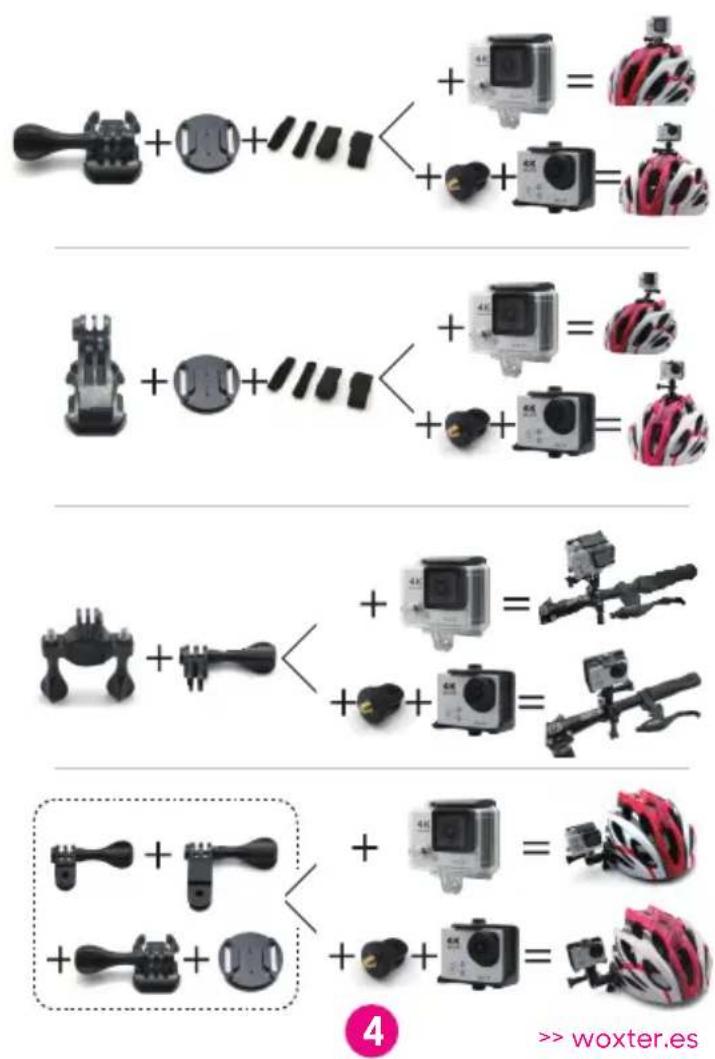

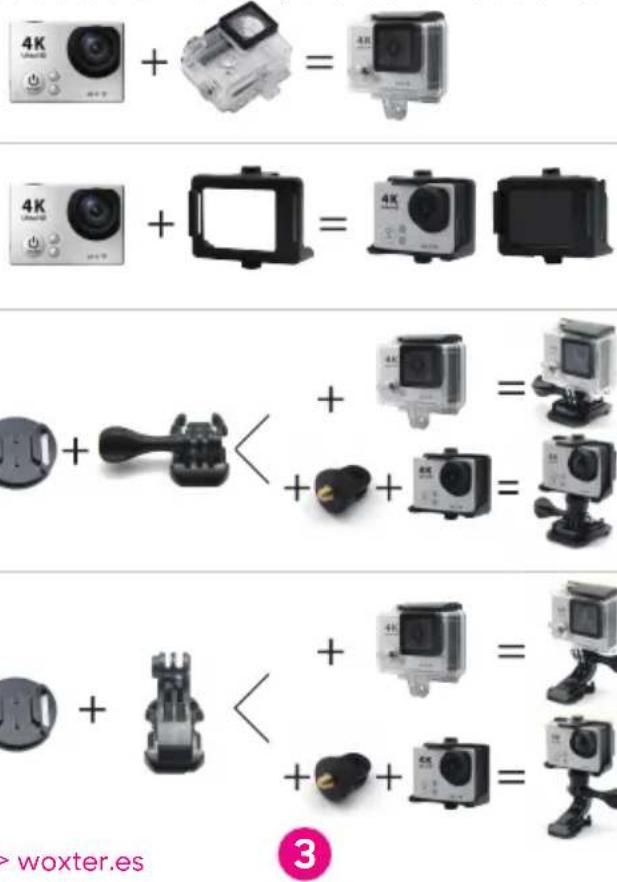

Monte su cámara para sumergirla, para su casco o manillar, le enseñamos cómo:

Enhorabuena por su compra. Este manual de usuario le ayudará a familiarizarse con su cámara y a conseguir capturar los momentos más increíbles de su vida.

PARA ENCENDER:

Pulse el botón POWER/MODE

PARA APAGAR:

Pulse y mantenga pulsado el botón POWER/MODE

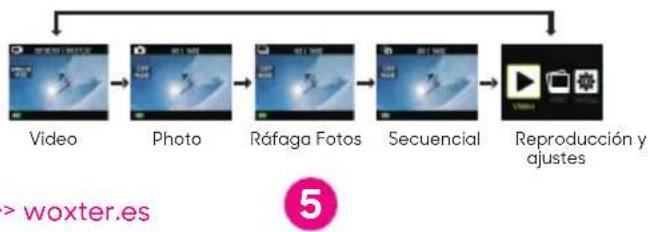

FUNCIONAMIENTO:

Encienda la cámara y pulse repetida- mente el botón POWER/MODE para pasar cíclicamente por todos los modos posibles de la cámara:

Video	Graba Vídeo
Photo	Toma una sola foto
Burst Photo	Captura una ráfaga de fotos
Time Lapse	Foto secuencial:dispara una serie de fotos en intervalos de tiempo
	Reproducción de vídeo/fotos
	Permite realizar ajustes en la configuración de la cámara:resolución y más...

SETTINGS (AJUSTES)


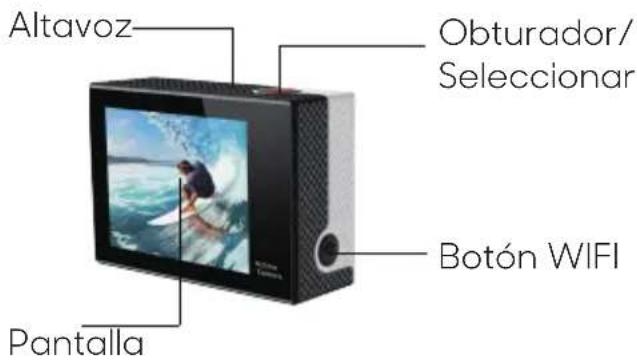

Pulse el botón OBTURADOR/SELECCIONAR para entrar dentro del menú de ajustes. Pulse repetidamente el botón POWER/-MODE para pasar, cíclicamente, por todas las opciones. Pulse el botón WIFI para ir a la pantalla anterior o salir del menú de ajustes.

woxter.es

Resolución de vídeo:

4k25/2.7k30/1080p60/1080p30

MicroSD Card	4k25/2.7K30	108op60	108op30
32 GB	60 mins	120 mins	240 mins
16 GB	30 mins	60 mins	120 mins

Vídeo en bucle:

OFF/ON (4K & 2.7K no soportados)

Fecha: OFF/Día/ Día y Hora

Exposición:

-2.0/+-1.7/+-1.3/+-1.0/+-0.7/+-0.3/0

Resolución de fotografía: 12M/8M/5M/4M

Ráfaga de fotos: en 3 fotos

Frecuencia: 50HZ/60HZ/auto

Idioma: Multilenguaje; Inglés/Chino/Italiano/Español/Portugués/Alemán, etc...

Formato de fecha y hora:

MM/DD/YY, DD/MM/YY ó YY/MM/DD

Sonido:

Obturador activado/desactivado, Inicio 1/2/3/Ninguno, Bip activado/desactivado, Volumen 0/1/2/3

woxter.es

180°: ON/OFFS

Para grabar vídeo, compruebe primero que la cámara está en modo VIDEO. Si el icono del vídeo no aparece en la pantalla LCD de su cámara, pulse el botón POWER/MODE repetidamente hasta que aparezca.

Cómo iniciar la grabación: pulse el botón

OBTURADOR/SELECCIONAR. La cámara emitirá un "bip" y la luz indicadora de estado de la cámara comenzará a parpadear durante la grabación.

Cómo parar la grabación: pulse el botón OBTURADOR. La luz indicadora de estado de la cámara parará de parpadear y la cámara emitirá un sonido indicando que la grabación ha parado. La cámara para automáticamente de grabador cuando la batería esté agotada

woxter.es

El vídeo se guardará antes de que la cámara se apague.

MODO PHOTO


Para hacer una fotografía, compruebe primero que la cámara está en modo PHOTO. Si el icono de la PHOTO no aparece en la pantalla LCD de su cámara, pulse el botón POWER/MODE repetidamente hasta que aparezca.

Cómo realizar una foto: pulse el botón OBTURADOR/SELECCIONAR. La cámara emitirá el sonido propio de realizar una fotografía.

RÁFAGA DE FOTOS

Burst Photo

Para hacer una ráfaga de fotografías, compruebe primero que la cámara está en modo RÁFAGA DE FOTOS (Burst Photo). Si el icono de la ráfaga no aparece en la pantalla LCD de su cámara, pulse el botón POWER/-MODE repetidamente hasta que aparezca.

En este modo, su cámara realizará 3 fotos en 1.5 segundos.

woxter.es

Cómo realizar una serie de ráfagas fotográficas: pulse el botón OBTURADOR. La cámara emitirá el sonido propio de tomar una fotografía.

MODO FOTO SECUENCIAL

Time Lapse

Para realizar una serie de fotos secuenciales, compruebe primero que la cámara tiene el modo DISPARO CONTINUO activado (ON). Si el icono de Foto Secuencial no aparece en la pantalla LCD de su cámara, pulse el botón POWER/MODE repetidamente hasta que aparezca. En modo Foto Secuencial, su cámara podrá capturar series de fotos de intervalos entre 2,3,5,10,20,30 ó 60 segundos.

Cómo realizar una foto secuencial: pulse el botón OBTURADOR/SELECCIONAR. La cámara iniciará una cuenta atrás y emitirá el sonido de disparo cada vez que tome una fotografía.

woxter.es

REPRODUCCIÓN

Reproducción de vídeo y fotografías:

Para entrar en el menú de reproducción realice los siguientes pasos:

1. Pulse el botón POWER/MODE para seleccionar VIDEO o PHOTO.
2. Pulse el obturador para entrar en el menú de REPRODUCCIÓN.
3. Pulse el botón POWER/MODE para moverse, cíclicamente, a través de todas las opciones.
4. Pulse el obturador para seleccionar.
5. Para volver al menú de reproducción, pulse el botón WIFI.

ALMACENAMIENTO/ MICRO SD

Esta cámara es compatible con tarjetas micro SD, micro SDHC y micro SDXC de 16 y 32 GB. Debe usar una tarjeta microSD con al menos una velocidad Clase 10. Le recomendamos utilice tarjetas de memoria de calidad para máxima fiabilidad.

woxter.es

BATERÍA

Cargando la batería

Para cargar la batería:

1. Conecte la cámara a un ordenador o a un adaptador de red USB.
2. La luz indicadora de carga permane cerá encendida durante el proceso de carga.
3. La luz indicador de carga se apagará cuando la batería esté totalmente cargada.

- Tiempo de carga aprox: 5 horas

APP DE LA CÁMARA

Controla la cámara con la App EZ ICAM

Con la aplicación EZ ICAM podrá controlar la cámara a distancia a través de su teléfono inteligente o tableta. Las funciones incluyen control de cámara total como vista previa, reproducción de imágenes, compartir contenido y más...

woxter.es

1. Descargue la app EZ ICAM a su teléfono inteligente o Tableta desde Google Play o Apple Store.
2. Pulse el botón POWER/MODE para encender la cámara.
3. Compruebe que la cámara está en modo cámara.
4. Pulse el botón WIFI* para activarlo.
5. En la configuración WIFI de su teléfono inteligente o Tableta conéctese a la red llamada "ICAM-Woxter" seguido de una serie de números.
6. Introduzca la contraseña "1234567890"
7. Abra la aplicación EZ ICAM en su teléfono inteligente o tablet.

* Pulse y mantenga pulsado el botón WIFI durante tres segundos para activarlo.

La aplicación EZ ICAM es compatible con los teléfonos inteligentes y tabletas listados a continuación.

La compatibilidad varía en función del dispositivo. La reproducción del contenido y el almacenamiento y acceso a la tarjeta de memoria de la cámara puede no estar disponible en función del dispositivo.

woxter.es

Para Apple iOS:

* iPhone5, 5s, 6 (Plus) & 6S (Plus) (iOS9).
* iPad Air y Mini (iOS9)

Para Android:

* Dispositivos Android Quad-Core.

iOS / Android App Download

TÉRMINOS DE LA GARANTÍA

Si tiene algún problema con este producto, le recomendamos lea primero este manual o bien acuda a nuestra página web woxter.es donde podrá acceder a "Preguntas frecuentes del producto", "Resolución de problemas", "Actualizaciones/Drivers", "Manuales", etc... Si aún así el problema persiste, y ante cualquier trámite que estime necesario, contacte con el distribuidor donde adquirió el producto, presentando siempre la factura original de compra.

1. Dos años de garantía para nuestros productos,

woxter.es

siempre y cuando se realicen correctamente todos y cada uno de los pasos indicados en el procedimiento de tramitación al SAT WOXTER disponible en www.woxter.es

1. La garantía se considerará anulada en caso de rotura o manipulación de los precintos de garantía, si el material está dañado físicamente (maltrato, golpes, caídas), sin embalaje adecuado y/o daños de transporte, en caso de muestras evidentes de una manipulación incorrecta, uso indebido, suciedad... etc
2. Esta garantía no cubre los daños ocasionados a otros equipos que hayan sido usados con la unidad.
3. Términos sujetos a cambios sin previo aviso. SI NECESITA INFORMACIÓN MÁS DETALLADA SOBRE NUESTRAS CONDICIONES DE GARANTÍA ENTRE EN: www.woxter.es

Los productos eléctricos o electrónicos, las baterías, acumuladores y otros accesorios necesariamente han de ser objeto de una recogida selectiva. Si tiene cualquier duda, consulte con su ayuntamiento o distribuidor para solicitar las precisiones esenciales en materia de reciclaje de su antiguo dispositivo. N° REI- RPA 1201-RD.106/2008.

woxter.es

DECLARACIÓN DE CONFORMIDAD

QUATROTEC ELECTRÓNICA, S.L. P.I. San José de Valderas C/ Yunque, n° 15 28918- Leganés-Madrid-España B85036887- Fabricado en China

declara que la cámara Woxter Sportcam 4K cumple con las disposiciones de la Directiva 1999/5/CE sobre equipos radioeléctricos y equipos terminales de telecomunicación y y cumple con los estándares: EN60950-1:2006+A11:2009+A1:2010+A12:2 011+A2:2013; EN 62479:2010: EN 301 489-1 V1.9.2 (2011-09); EN 301 489-17 V2.2.1 (2012-09); ETSI EN 300 328 V1.8.1 (2012-06)

9 de junio de 2016

QUATROTEC ELECTRONICA, S.L.

CEO - QUATROTEC ELECTRÓNICA, S.L.
