Tipo de producto	Calentador radiador de aceite
Marca	Nevir
Modelo	NVR-9500RA7
Fuente de alimentación	CA monofásica
Voltaje	220-240 V
Consumo de energía (Máx)	2500 W
Tipo de calefacción	Radiador de aceite con aletas radiantes
Número de ajustes de potencia	3 (Bajo, Medio, Alto)
Termostato	Termostato ajustable con apagado automático
Protección contra sobrecalentamiento	Sí
Montaje requerido	Sí (montaje de ruedas)
Ruedas	Sí, para movilidad
Almacenamiento de cable	Sí, enrollado alrededor de la bobina
Asa	Sí, para transportar
Tamaño mínimo de habitación	5 m²
Restricciones de uso	No para baños, duchas o piscinas
Mantenimiento	Limpiar con paño suave y húmedo; no sumergir
Eliminación	Cumple con WEEE - no desechar con residuos domésticos

Preguntas frecuentes - NVR-9500RA7 NEVIR

¿Cómo ensamblo el calentador?

Coloque el calentador boca abajo sobre una superficie libre de rayones. Fije el perno en forma de U a la brida entre la primera y segunda aleta, luego monte la placa de la rueda y asegure con tuercas de mariposa. No apriete en exceso. Repita para las ruedas traseras entre las dos últimas aletas.

¿Cómo configuro la temperatura deseada?

Gire la perilla del termostato en sentido horario hasta MAX. Seleccione el nivel de potencia con los interruptores: I para bajo, II para medio, ambos para alto. Cuando la habitación alcance la temperatura deseada, gire lentamente la perilla del termostato en sentido antihorario hasta que la luz piloto se apague. El termostato mantendrá la temperatura establecida automáticamente.

¿Puedo usar este calentador en un baño?

No, no use este calentador en las inmediaciones de una bañera, ducha o piscina. No está diseñado para áreas húmedas o mojadas.

¿Qué debo hacer si el calentador no se enciende?

Verifique que el enchufe esté firmemente insertado en un tomacorriente con conexión a tierra. Asegúrese de que los interruptores de encendido estén en ON y que el termostato no esté ajustado demasiado bajo. Si aún no funciona, verifique si el interruptor automático se ha disparado. Si los problemas persisten, contacte a un agente de servicio calificado.

¿Cómo limpio el calentador?

Siempre desconecte y deje enfriar completamente. Limpie el exterior con un paño suave y húmedo (no mojado). No use detergentes, abrasivos ni sumerja en agua. Nunca permita la entrada de humedad dentro del calentador.

¿Es seguro dejar el calentador desatendido?

Nunca deje el calentador desatendido mientras esté en uso. Siempre apáguelo y desconéctelo cuando no lo use. Mantenga a los niños, mascotas y materiales inflamables al menos a 1 metro de distancia.

¿Qué hace el termostato?

El termostato controla automáticamente la temperatura de la habitación. Cuando la habitación se enfría por debajo del punto de ajuste, el calentador se enciende nuevamente. Esto mantiene una temperatura constante y ahorra energía.

¿Cómo debo almacenar el calentador cuando no esté en uso?

Deje que el calentador se enfríe completamente. Enrolle el cable alrededor de la bobina de almacenamiento. Guarde en un lugar limpio y seco. No coloque objetos pesados encima.

¿Puedo usar un cable de extensión?

Evite usar un cable de extensión, ya que puede sobrecalentarse y causar riesgo de incendio. Enchufe el calentador directamente a un tomacorriente de pared. Si es absolutamente necesario, use un cable de servicio pesado clasificado para la potencia del calentador.

¿Qué debo hacer si el cable de alimentación está dañado?

Si el cable está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona igualmente calificada para evitar peligros. No intente repararlo usted mismo.

MANUAL DE USUARIO NVR-9500RA7 NEVIR

MANUAL DE INSTRUCCIONES

Leer las instrucciones antes de su uso y guardar para posteriores consultas

Modelos incluidos en esta hoja de instrucciones:

RAC7-1500 - 1500W. Radiador de aceite 7 elementos

RAC9-2000 - 2000W. Radiador de aceite de 9 elementos

RAC11-2500 - 2500W. Radiador de aceite de 11 elementos

220 / 230V - 50Hz

NO PONER EL RADIADOR DEL REVÉS CUANDO ESTÉ EN FUNCIONAMIENTO

INTRODUCCIÓN

Gracias por comprar nuestro radiador de aceite. Cada unidad ha sido fabricada para garantizar la seguridad y fiabilidad. Antes del primer uso, por favor, lea las instrucciones cuidadosamente y guárdelas para referencia futura.

MONTAJE DEL RADIADOR

Saque el calentador y todos los accesorios de la caja. Las ruedas deben estar fijadas en el calentador de acuerdo con los detalles a continuación. NOTA: - Es importante que los conjuntos de ruedas se ajusten a la correcta (es decir, inferior) posición del calefactor.

1. Coloque el calentador al revés.
2. Coloque la base de la rueda entre las aletas.
3. Fije al radiador las tuercas y pernos en U suministrados.
4. Apretar las tuercas de mariposa.
5. Coloque las ruedas de las placas con las tuercas suministradas.
6. Coloque el calentador en la posición correcta

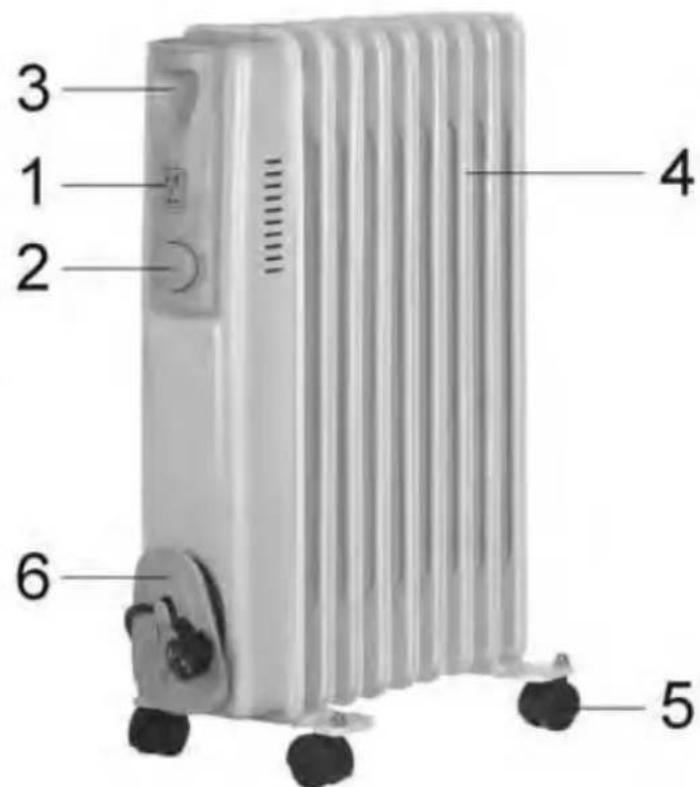

DESCRIPCIÓN DE LAS PARTES

1. Interruptor.
2. Rueda de termostato.
3. Asa.
4. Elementos.

5. Ruedas.

6. Cavidad para almacenar el cable.

FUNCIONAMIENTO DEL RADIADOR DE ACEITE

Coloque el radiador en el suelo por lo menos 90 cm de distancia de la pared y otros objetos tales como muebles, cortinas o plantas.

(Asegúrese de que la fuente de alimentación utilizada corresponde a la de la placa de características)

Con el interruptor de control del termostato y los interruptores de ajuste de potencia en la posición “0”, conecte el calentador de la fuente de alimentación principal.

1. Temperatura ambiente se puede ajustar con el termostato simplemente. Gire el mando del termostato hacia la derecha, para aumentar el calor, y hacia la izquierda para disminuir la temperatura, hasta llegar a la temperatura deseada.

2. Encender la estufa a una de las siguientes opciones de energía. Modelo: RAC7-1500 = 1500 W = 3 posiciones (600, 900, 1500 W)

RAC9-2000 = 2000 W = 3 posiciones (800, 1200, 2000 W)

RAC11-2500 = 2500 W = 3 posiciones (1000, 1500, 2500W)

1. Las luces del interruptor se iluminan cuando se conecta el radiador.

2. Al girar el control del termostato hacia la derecha aumentará el "set" de la temperatura.

3. Al girar el termostato a la izquierda, disminuirá el "set" de la temperatura.

4. No cubra el calentador en cualquier momento durante el funcionamiento. Hay un riesgo de incendio si el calentador está cubierto. 7. Una vez que haya terminado de usar su calentador, lleve a su vez los interruptores de encendido y el interruptor de control del termostato a la posiciones "0" y desconecte de la red eléctrica.

NOTA: - Cuando los calefactores se encienden por primera vez o después de no haber sido utilizado durante un período largo, los calentadores puede emitir olor y humo. Esto desararecerá cuando el calentador haya estado funcionando en un corto tiempo.

1. Siempre desconecte el calentador de la red eléctrica antes de limpiarlo.
2. Limpie el exterior del calentador con un paño húmedo y pula con un paño seco.
3. No use ceras o limpiadores ya que pueden reaccionar con el calentador y causar decoloración.

ALMACENAMIENTO DEL RADIADOR DE ACEITE

1. Guarde la caja para el almacenamiento fuera de temporada. 2. Limpie el calentador siguiendo las instrucciones de limpieza anterior. 3. Retire la base de la rueda. 4. Coloque el calentador, y los conjuntos de ruedas en su caja original y guárdelo en un lugar fresco y seco. 5. Si decide guardar el calentador completamente ensamblado, cúbralo para protegerlo del polvo.

¡IMPORTANTE! NORMAS DE SEGURIDAD

1. Lea detenidamente las instrucciones antes de su uso y guardarlas para futuras referencias.
2. Siempre desconecte el calentador de la alimentación principal cuando no esté en uso y cuando vaya a limpiarlo.
3. No deje el calentador "ON" sin supervisión.
4. El calentador debe estar siempre en posición vertical.
5. Compruebe que el voltaje de alimentación es el mismo que el que se muestra en la etiqueta y que existe toma de tierra.
6. Es normal que el calentador para haga ruido cuando se utilice por primera vez. 7. Con el fin de evitar el sobrecalentamiento, no cubra el calentador.
7. Mantenga el calefactor a una distancia de al menos 90 cm de cualquier material combustible, tales como muebles, cortinas de telas de ropa de cama, papeles,

8. Mantenga el calefactor limpio. No permita que objetos entren en la ventilación, ya que esto puede provocar una descarga eléctrica, fuego o daños.

9. Estrecha supervisión es necesaria cuando el aparato es utilizado cerca de o por los niños.

10. Nunca permita que el cable toque superficies húmedas o calientes, se tuerza o esté dentro del alcance de los niños.
11. No lo coloque sobre o cerca de un gas caliente o quemador eléctrico.
12. Nunca utilice el aparato con un cable o enchufe dañado o después que el aparato no funciona correctamente o haya sido dañado de alguna forma.
13. No intente abrir o desmontar cualquier parte de los controles. La responsabilidad del daño no puede ser aceptada si estas instrucciones han sido ignoradas.
14. No utilice el aparato para otra cosa que el uso previsto.
15. Este aparato está destinado sólo para uso doméstico, no utilice al aire libre. 17. Todas las reparaciones que se deben hacer al radiador deben ser referidas a un agente de servicio autorizado.
16. El aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales, o la falta de experiencia y conocimiento, a menos que se les supervise o les instruya en el uso del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
17. Si el cable eléctrico está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas, con el fin de evitar peligro.
18. El calefactor no debe estar situado inmediatamente debajo de una toma de corriente.
19. No utilice este calentador en el entorno de un baño, una ducha o una piscina.
20. El calentador se llena con una cantidad precisa de aceite especial. Reparaciones que requieran la apertura del contenedor de aceite son sólo

para ser realizados por el fabricante o su agente de servicio que se debe contactar si hay una fuga de aceite. Cuando desguace el calentador, siga las normas relativas a la eliminación de los hidrocarburos.

MANTENIMIENTO

1. Saque siempre el enchufe de la toma de corriente y deje que el radiador se enfríe antes de limpiarla.
2. Limpie el radiador con un trapo suave y húmedo (no mojado).

ADVERTENCIA:

No sumerja el calentador en agua. No utilice ningún producto químico de limpieza tales como detergentes y abrasivos. No permita que el interior se moje, ya que esto podría crear un peligro.
3. Para almacenar lejos del calentador, devanar la bobina cable redondo y almacenar el calentador en un lugar limpio y seco.
4. En caso de mal funcionamiento o de duda, no intente reparar el radiador usted mismo, puede resultar riesgo de incendio o descarga eléctrica.

Proceso correcto de desecho de este producto

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envíelo a los puntos de recogida WEEE si existen

Para dar cumplimiento a la Norma UNE EN-60335, indicamos que si el cable flexible se daña, únicamente puede ser sustituido por un taller de reparación reconocido por el fabricante NEVIR,S.A., ya que se necesitan herramientas especiales

WARNING: READ THIS OWNER'S MANUAL CAREFULLY BEFORE USE

DECLARACIÓN DE CONFORMIDAD

NEVIR, S.A. Declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVA EMC

EN 55014-1:2006/+A1:2009+A2:2011

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2: 2006/+A1:2009/+A2:2009

EN 61000-3-3:2008

LOW VOLTAGE DIRECTIVA EEC

EN 60335-1:2012

EN 60335-2-30: 2009+A11:2012

EN 62233: 2008

Descripciones del aparato: RADIADOR DE ACEITE

Modelo NEVIR: NVR-9500RA7

NVR-9501RA9

NVR-9502RA11

Importador: NEVIR, S.A.

Dirección del importador: NEVIR, S.A.

C/ Canteros, 14

Parque Empresarial Puerta de Madrid

28830 San Fernando de Henares, Madrid
