SVCA1200ET - Calefacción SVAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calefactor de ventilador
Modelo	SVCA1200ET
Marca	SVAN
Consumo de energía	2000 W
Voltaje	220-240 V ~ 50 Hz
Ajustes de calefacción	2 niveles (1000 W / 2000 W)
Modo solo ventilador	Sí
Termostato	Ajustable
Protección contra sobrecalentamiento	Sí
Interruptor de seguridad contra vuelco	Sí
Dimensiones (AlxAnxPr)	25 x 18 x 12 cm
Peso	1.2 kg
Material	Plástico
Color	Blanco / Negro
Longitud del cable	1.5 m
Nivel de ruido	≤ 45 dB
Certificación	CE
Uso	Solo interior

Preguntas frecuentes - SVCA1200ET SVAN

¿Cómo limpio mi calefactor SVAN SVCA1200ET?

Desenchufe el calefactor y deje que se enfríe. Use un cepillo suave o aspiradora para eliminar el polvo de las rejillas y el exterior. No use agua ni disolventes.

¿Puedo usar el calefactor en un baño?

No, este calefactor está diseñado para uso interior solamente y no debe usarse en áreas de alta humedad como baños, a menos que se especifique como resistente a salpicaduras.

¿Qué hace el termostato?

El termostato ajustable le permite establecer una temperatura ambiente deseada. El calefactor se encenderá/apagará automáticamente para mantener esa temperatura.

¿Por qué el calefactor se apaga solo?

Esto probablemente se debe a la protección contra sobrecalentamiento o al interruptor de vuelco. Asegúrese de que el calefactor esté sobre una superficie plana y estable y que no esté bloqueado. Déjelo enfriar antes de reiniciarlo.

¿Cuántas velocidades de ventilador tiene?

El calefactor tiene 2 velocidades de ventilador junto con los niveles de calefacción. También puede usar el modo solo ventilador para la circulación de aire.

¿Es eficiente energéticamente el SVCA1200ET?

Con control de termostato y dos niveles de potencia, puede elegir una configuración más baja para ahorrar energía. No es una bomba de calor pero ofrece eficiencia básica.

¿Puedo dejar el calefactor desatendido?

No se recomienda dejar ningún calefactor desatendido por largos períodos. Siempre desconéctelo cuando no esté en uso.

¿Hace ruido el calefactor?

El nivel de ruido es ≤45 dB, comparable a una conversación tranquila. El modo ventilador puede ser un poco más ruidoso.

¿Cuál es la garantía de este calefactor?

SVAN generalmente ofrece una garantía de 2 años. Consulte su recibo de compra o comuníquese con el soporte de SVAN para obtener más detalles.

¿Puedo usar un cable de extensión?

No se recomienda usar un cable de extensión con calefactores de alta potencia. Enchúfelo directamente a un tomacorriente de pared.

MANUAL DE USUARIO SVCA1200ET SVAN

1) ADVERTENCIAS GENERALES ..... 3
2) INSTALACIÓN Y MONTAJE ..... 4
3) PANEL DE MANDOS ...... 6
4) PANTALLA LCD 6
5) FUNCIONAMIENTO 6

5.1 Puesta en marcha ...... 6
5.2 Bloqueo / Desbloqueo ..... 7
5.3 Uso del emisor 7
5.4 Uso Manual 7
5.5 Cambio de la temperatura ... 7
5.6 Desconexión 7
5.7 Uso Automático (Programado) 8

6) PREGUNTAS FRECUENTES ..... 9
7) CORTES DE LUZ 9
8) SEGURIDAD 9
9) RECOMENDACIONES ..... 9
10) MANTENIMIENTO 10

ENGLISH:

CONTENT

1) GENERAL INSTRUCTIONS ..... 27
2) INSTALLATION AND MOUNTING . 28
3) CONTROL PANEL 30
4) LCD SCREEN 30
5) OPERATION 30

5.1 Putting into operation ..... 30
5.2 Locking / Unlocking...... 31
5.3 Using the heater 31
5.4 Manual use.... 31
5.5 Changing the select temp. ... 31
5.6 Switching off 31
5.7 Automatic use (programmed). 32

6) FAQ 33
7) POWER CUTS 33
8) SAFETY 33
9) RECOMMENDATIONS ...... 33
10) MAINTENANCE 34

1

Advertencias generales

• Por favor, lea las instrucciones explicativas para su montaje.
• Para desconectar el emisor de la red eléctrica saque la clavija de alimentación del enchufe. Nunca tire del cable.
• No dejar el cable de conexión en contacto con el aparato mientras esté encendido.
• Durante su funcionamiento, debe tenerse la precaución de mantener el aparato alejado de materiales combustibles tales como cortinas, moquetas, muebles, etc.
• NO CUBRIR EL APARATO. NO LO USE PARA SECAR ROPA.

Si se cubre, existe el riesgo de producirse un sobrecalentamiento.

- PELIGRO: Si el cable de alimentación está dañado, debe ser sustituido por el fabri-

cante o por su Servicio Postventa, por personal cualificado similar con el fin de evitar un peligro.

• Si el aparato se va a instalar en un cuarto de baño, debe ser colocado de tal manera que el aparato no pueda ser tocado por cualquier persona que se encuentre en la bañera o ducha (Figura 2).
• El aparato no debe estar situado debajo o delante de una toma de corriente.
• Cuando se desechen los emisores, deben tenerse en cuenta los requisitos establecidos por la legislación para el tratamiento y reciclaje de los residuos.
• La instalación debe ser efectuada según la legislación eléctrica vigente.
• Este aparato debe ser conectado a tierra.
• El emisor debe ser instalado de tal manera que la clavija de alimentación sea siempre accesible.
• Este emisor no se debe encastrar. Respetar siempre las distancias de seguridad (Figuras 3 y 4).
• Para evitar que los niños puedan variar la programación del emisor, dispone de un bloqueo.
• Este aparato no está pensado para ser usado por personas (incluidos niños) con capacidades físicas reducidas, sensoriales o mentales, con poca experiencia o conocimiento, al menos que estén bajo supervisión de una persona responsable de su seguridad con las

instrucciones de uso del aparato. Los niños deben ser supervisados para asegurar que no juegan con el aparato.

• Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente supervisados.
• Los niños desde 3 años y menores de 8 años deben sólo encender/apagar el aparato siempre que éste haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene.
• Los niños desde 3 años y menores de 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de mantenimiento.
• Este aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o sin experiencia o conocimientos, siempre y cuando hayan sido debidamente formados y son supervisados por alguien que entiende los riesgos.

La limpieza y el mantenimiento a realizar por el usuario no se deben hacer por niños. Los niños no deben jugar con el aparato.

- PRECAUCIÓN: Algunas partes de este producto pueden ponerse muy calientes y

causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes.

- PRECAUCIÓN: Mantener las bolsas y demás accesorios que se incluyen fuera del alcance de los niños.

• Evite tocar las partes externas del emisor durante su funcionamiento.
• Es normal que en el primer arranque el aparato desprenda un olor “a nuevo”. Haga funcionar su emisor en un lugar ventilado durante 2 ó 3 horas.
• Antes de cada campaña de invierno o si el aparato ha estado desconectado durante varios días, limpie el aparato antes de conectarlo (siga los pasos “sección 10 Mantenimiento”). Con dicha limpieza evitará “que-mar el polvo acumulado y otros restos.
• No use su emisor sin colocar las peanas, directamente en el suelo.
• Este emisor NO puede funcionar con centralitas externas programables o cualquier otro dispositivo de control exterior.
• El efecto de la convección, junto a otros factores ambientales, pueden causar decoloración en las superficies metálicas y en los plásticos.
• Los contrastes de temperatura pueden generar "chasquidos" o ruidos en el aparato. Esto no es un fallo del radiador.
• La garantía del aparato no cubrirá cualquier daño causado por la no lectura de estas instrucciones.

2

Instalación y montaje

• Este emisor térmico puede ser instalado con patas o instalado en un pared.
• El emisor nunca debe ser colocado justo por debajo de una toma de corriente.
• En los cuartos de baño, el emisor nunca debe ser instalado de tal forma que los interruptores y otros dispositivos de control puedan ser tocados por una persona que se encuentre en la bañera o ducha.
• El emisor funciona a través de la convección natural del aire. Para conseguir un perfecto rendimiento y una homogénea distribución del calor, la parte inferior del emisor, una vez instalado en la pared, deberá quedar a una distancia mínima del suelo de 20 cm, y a un mínimo de 20 cm de los laterales y 50 cm a una repisa superior, y deberá quedar a una distancia mínima de 20 cm de cualquier pared u objeto (muebles, cortinas, etc.) para que éste funcione adecuadamente.

IMPORTANTE

Fig. 1

En el cuarto de baño, usted puede colocar su radiador en la zona 3. No puede ser toca-do desde la bañera o ducha.

2.1 INSTALACIÓN EN PARED:

1. Seleccionar un lugar adecuado de la pared. La pared deberá ser firme y nivelada. Comprobar que exista un enchufe cerca de donde lo vaya a situar.
2. Las distancias marcadas, "a" y "e" varían según el modelo del emisor.

Distancias de seguridad e instalación

Tabla 1

Modelos	a (mm)	b (mm)	e (mm)	f (mm)
SVCA900ET	550	120	280	458
SVCA1200ET	690	120	420	458
SVCA1500ET	830	120	560	458

Medidas de seguridad

1. Abrir la caja de embalaje y comprobar que están todos los accesorios.

A
B

Two metallic mechanical components with mounting holes, labeled '1 ó 2 piezas, según modelo' (no other text or symbols)

4.4. MONTAJE

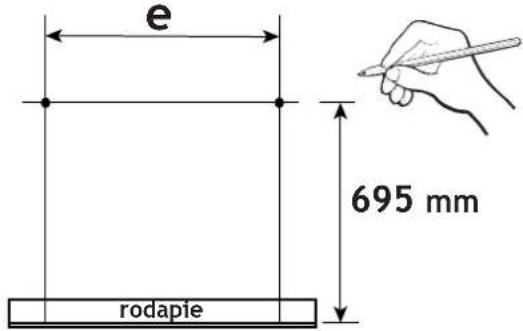

4.1 Respetando las medidas de seguridad indicadas anteriormente, realice 2 marcas en la pared, de acuerdo con la medida "e" indicada en el cuadro 1, a una altura de 695 mm en relación al suelo (no al roda-pie).

Fig. 5

4.2 Realice 2 taladros en las 2 marcas de la pared de diámetro 10 mm y longitud mínima de 60 mm.
4.3 Atornille los 2 ganchos (C) en los 2 taladros, con los 2 tornillos y los 2 tacos (D).

4.4 Atornille los 2 soportes (A) (ó 1 soporte, según modelo) a la parte trasera del emisor con los 4 tornillos (E) (ó 2 tornillos, según modelo).

Nota: Los 2 soportes (A) se atornillan en los agujeros situados en la parte trasera inferior, en ambos extremos de aluminio del emisor.

4.5 Colgar el emisor en los 2 ganchos (C) situados en la pared.

Asegúrese que el emisor quede bien sujeto en ambos ganchos.

Fig. 9

4.6 Una vez colgado el aparato y para asegurar que el emisor quede fijo a la pared, realice 2 marcas en la pared en los 2 soportes (A):

4.7 Realice los 2 taladros de diámetro 4, profundidad mínima de 25 mm, en las 2 marcas de la pared.
4.8 Atornille los 2 tornillos y los 2 tacos (B) para fijar completamente el emisor a la pared.

1. Atornille los 2 pies a la parte inferior trasera del emisor con los 4 tornillos (F).

Panel de mandos

Fig. 13

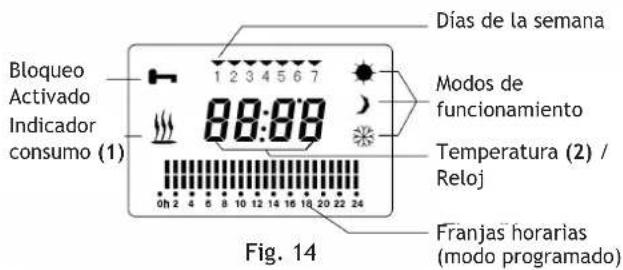

(1) INDICADOR DE CONSUMO:

Aparece cuando el aparato está consumiendo energía, es decir, en funcionamiento.

(2) INDICADOR DE TEMPERATURA:

• Temperatura ambiente: la que hay en la habitación, aparece por defecto en todas las pantallas.
• Temperatura asignada: La seleccionada por el usuario como la temperatura deseada para el MODO CONFORT, MODO ECONÓMICO O MODO ANTI-HIELO. para visualizar esta temperatura pulsaremos el botón (-) ó (+).

5

Funcionamiento

• Su emisor térmico tiene un crono-termostato digital diario programable capaz de controlar y regular su calefacción.
• El aparato se puede usar de 2 maneras, de forma manual ó automática. Dispone de un programador horario diario para cada día de la semana.

IMPORTANTE:

La temperatura que indica la pantalla, puede diferir de la indicada por algún termómetro de la estancia. Distintas condiciones como corrientes de aire, ventanas, etc., pueden incidir en su homogeneidad.

5.1 Puesta en Marcha

1) Una vez que el emisor se encuentre fijado y conectado a la red eléctrica, pulse el interruptor ON/OFF, que está situado en la parte trasera derecha del aparato.
2) La pantalla LCD se encenderá parpadeando varias veces todos los símbolos.
3) A continuación aparecerá el modo de funcionamiento antes de la última desconexión (stand-by, manual o automático) y la temperatura aproximada de la estancia.

4) Si esta en modo "Stand-by" (Fig. 15), pulse la tecla "Stand-by" para conectar el aparato (Figura 13). El emisor se enciende y aparece en la pantalla el símbolo del "modo de funcionamiento" seleccionado la última ocasión. Así mismo, aparecerá la temperatura aproximada de la estancia.

Si el emisor arranca en modo manual (Fig. 16) ó en modo autómatico (Fig. 17) el aparato está ya conectado.

5.2 Bloqueo / Desbloqueo

El emisor se auto bloqueará si no pulsa ninguna tecla durante 60 segundos.

Este modo funciona tanto en modo manual como en modo automático.

Para desbloquear el emisor pulse durante 3 segundos las teclas "+" y "-" en el panel de mandos (Figura 13) o en el mando a distancia.

5.3 Uso del emisor

El aparato puede funcionar de forma manual o automática (programado).

5.4 Uso Manual

Para activar el modo manual pulse la tecla "PROG" hasta que no aparezca las rayas de las franjas horarias en la pantalla LCD (Figura 18).

Modo Manual
(ejemplo: Modo Confort)
Fig. 18

Dentro del modo manual, podemos seleccionar el modo de calefacción deseado (confort, economía o anti-hielo) pulsando el botón correspondiente (Fig. 13) al modo confort, modo económico, o modo anti-hielo y el aparato funcionará de forma constante en cualquiera de estos modos con las temperaturas asignadas.

5.5 Cambio de la temperatura seleccionada

El emisor viene con una temperatura preestablecida para cada modo de funcionamiento pero se puede modificar de la siguiente forma:

a) Pulse el botón Modo Confort (Figura 13).
b) Pulsaremos los botones (-) ó (+) para seleccionar la temperatura deseada. (Ej. Seleccionamos 22 °C)
c) Una vez seleccionada, nos quedará guardada.

La pantalla indica de nuevo la temperatura aproxima- da actual de la estancia al cabo de unos segundos.

Nota: El modo confort es aconsejable para permanecer en su estancia con una temperatura confortable.

Temperatura recomendada: 21 °C.

- MANUAL - MODO ECONOMÍA:

a) Pulse el botón Modo Economía (Figura 13).
b) Pulsaremos los botones (-) ó (+) para seleccionar la temperatura deseada. (Ej. Seleccionamos 18 °C)
c) Una vez seleccionada, nos quedará guardada.

La pantalla indica de nuevo la temperatura actual de la estancia al cabo de unos segundos.

Nota: Aconsejable para largas ausencias de la estancia o temperatura ideal para la noche.

Temperatura recomendada: 17 °C.

• MANUAL - MODO ANTI-HIELO:

a) Pulse el botón Modo Anti-hielo (Figura 13).
b) Pulsaremos los botones (-) ó (+) para seleccionar la temperatura deseada. (Ej. Seleccionamos 7 °C)
c) Una vez seleccionada, nos quedará guardada.

La pantalla indica de nuevo la temperatura actual de la estancia al cabo de unos segundos.

Nota: Aconsejable para viviendas deshabitadas con climas extremos.

Temperatura recomendada: 5 °C.

IMPORTANTE: Si la temperatura que usted ha indicado es superior a la temperatura de la estancia, el emisor calentará (el signo de la llama aparecerá ### ).

Nota: Si en 10 segundos, aproximadamente no realiza ninguna pulsación dejará de iluminarse la pantalla. Pulsando de nuevo cualquier botón se vuelve a iluminar.

5.6 Desconexión

Para desconectar el aparato pulse la tecla "Stand-by" (Fig. 13).

Modo Stand-By
Fig. 19

Para apagar el aparato pulse el interruptor ON/OFF situado en la trasera del emisor.

5.7 Uso Automático (Programado)

Teniendo en cuenta nuestras necesidades, el emisor nos ofrece la posibilidad de crear un programa individual.

Este programa se establece en función del día, hora y de los modos de funcionamiento: modo confort, modo económico, modo anti-hielo o modo stand-by.

1) Si el aparato está en Stand-by (Fig.18), pulse la tecla de "Stand-by" para conectarlo.

Modo Stand-By
Fig. 20

2) Pulse durante 3 segundos la tecla "PROG". Aparecerá los 4 dígitos del reloj.

En primer lugar, centellean las dos “cifras” que indican la hora. Pulse la teclas (+) ó (-) para indicar la hora actual.

A continuación, pulse “PROG” para programar los minutos. Indique los minutos actuales. Pulse la tecla “PROG”.

3) A continuación, programe el día actual de la semana. Se visualizan todas las cifras, “1, 2, 3, 4, 5, 6, 7”.

Con las teclas (+) ó (-) seleccione el día de la semana (1 = Lunes, 2 = Martes, etc.).

Pulse la tecla de "PROG".

4) Programamos cada día de la semana.

Empezaremos a programar la primera franja del Lunes (1) de las 0 horas a la 1 de la noche (la primeras rayas parpadean).

A cada hora podemos asignar un modo de funcionamiento:

- Para programar confort, pulse la tecla “Confort”: (Modo Confort = dos barras corresponderá al modo confort).

Fig. 21

- Para programar economía, pulse la tecla “Economía” (Modo Económico = una sola barra arriba indica modo económico).

- Para programar “Stand-by - desconexión”, pulse la tecla “Stand-by”.

Modo Stand-by = ninguna barra, indica modo “desconexión”.

La programación se hace de hora en hora. La hora seleccionada la observaremos parpadeando.

6) Pulse la tecla “+” para seleccionar la siguiente franja horaria. Repita el proceso de selección del modo de calefacción que usted desee.

Si desea volver a la franja horaria anterior, pulse la tecla “-”.

7) Una vez programadas las franjas horarias del lunes, pase al siguiente día, martes (2), pulsando la tecla de "PROG".

Repita todos estos pasos para programar cada día de la semana, hasta llegar al domingo (7). Una vez programado el domingo, pulse la tecla “PROG” para confirmar.

Aparecerá la pantalla del modo de programación, ya con los valores actualizados.

IMPORTANTE: Si desea podrá modificar las temperaturas asignadas previamente a cada modo de funcionamiento siguiendo los pasos indicados en el apartado 5.5 de estas instrucciones.

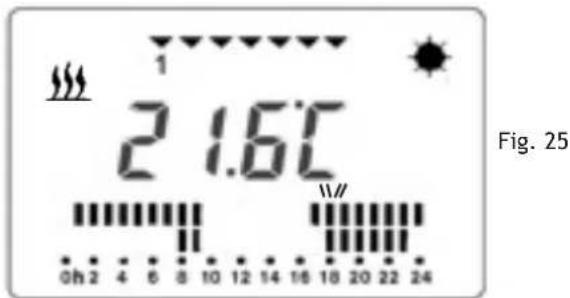

EJEMPLO DE PROGRAMA:

• El día actual programado. (1 Lunes).
• La “temperatura aproximada” que tenemos en la estancia (Ej. 21,6 °C).
• La franja horaria en la que nos encontramos "parpa-deando" (17 - 18 h).
• Modo programado en dicha franja horaria: Modo confort (sol).
• La resistencia del emisor está conectada . . . . Nota: Si este simbolo no aparece, el equipo no estará consumiendo energía en ese momento.

IMPORTANTE:

Pulsando la tecla "PROG" alternará entre el modo manual y el modo automático (programado).

Nota: Después de trabajar el emisor durante 2 ó 3 meses, normalmente el reloj debe ser ajustado.

6

Preguntas frecuentes

I. Si el aparato no calienta:

a. Comprobar que está encendido.
b. Comprobar que el indicador de consumo esté encendido; en caso contrario, aumentar la temperatura asignada a cada uno de los modos.

II. Si el aparato calienta poco:

a. Comprobar si la llama aparece en la pantalla, en caso de que aparezca de forma intermitente, aumentar la temperatura asignada a cada uno de los modos.

b. Comprobar que el aparato instalado sea de la potencia adecuada para la dimensión de la estancia.

7

Cortes de luz

En el caso de un apagón, el aparato queda fuera de servicio y se volverá a conectar cuando se restablezca la corriente.

Todos los ajustes permanecerán inalterados, EXCEPTO EL RELOJ Y EL DÍA ACTUAL DE LA SEMANA.

Una vez restaurado el suministro eléctrico el emisor vuelve al estado anterior de la desconexión.

IMPORTANTE: Debe programar el reloj y el día actual de la semana. El resto de parámetros (la programación y las temperaturas quedan memorizados).

8

Seguridad

• No cubrir el emisor. No lo use para secar ropa. Si se cubre, existe el riesgo de producirse un sobrecalentamiento.
• El aparato está provisto de un dispositivo de seguridad que le desconecta en el caso de sobrecalentamiento. Éste se pone automáticamente en funcionamiento una vez resuelto el problema. La repetición de esta anomalía puede producir daños o averías no cubiertas por la garantía.

9

Recomendaciones

• Recuerde que el modo económico es la temperatura que usted debe establecer cuando no se encuentra en la habitación donde tiene instalado el emisor o durante la noche, y el modo confort es la temperatura que usted desea tener en la habitación cuando se encuentre en ella.
• No haga uso del modo anti-hielo, salvo que se encuentre en un clima muy extremo.
• Recuerde siempre que lo importante es mantener temperaturas medias, por lo que evite establecer como temperatura máxima y mínima valores muy extremos.

10

Mantenimiento

• Este emisor térmico no precisa de ningún tipo de mantenimiento especial.
• Es conveniente al comenzar la temporada de calefacción limpiar las superficies exteriores del emisor (SIEMPRE FRÍO Y DESCONECTADO) de polvo y de cualquier tipo de restos, así como soplar o aspirar el polvo acumulado en su interior.
• Limpie el polvo con un trapo suave y seco. SIEMPRE CUANDO EL EMISOR ESTE DESCONECTADO Y FRÍO.
• NUNCA UTILICE DISOLVENTES, PRODUCTOS DE LIMPIEZA NI PRODUCTOS ABRASIVOS.

INFORMACIÓN IMPORTANTE PARA DESECHAR CORRECTAMENTE EL PRODUCTO DE ACUERDO CON LA DIRECTIVA 2002/96/EC

Al final de su vida de servicio útil, el producto no debe ser desechado como un residuo urbano.

Éste debe llevarse a un centro especial del municipio local para la recogida de residuos diferenciados o a un concesionario que proporcione este servicio.

El desecho de un aparato doméstico de modo separado evita las posibles consecuencias negativas para el medio ambiente y la salud que se derivan de un desecho inadecuado y permite la recuperación de los materiales constituyentes para obtener ahorros significativos de energía y recursos. Para recordar la necesidad de desechar el aparato doméstico de modo separado, el producto está marcado con un cubo de basura con ruedas tachado con una cruz.
