Tipo de producto	Acondicionador de aire tipo Split
Marca	Saivod
Modelo	ASG 01808 I
Modos de funcionamiento	Automático, Refrigeración, Deshumidificación, Ventilación, Calefacción (solo frío/calor)
Rango de temperatura ajustable	16–30 °C (61–86 °F)
Velocidades del ventilador	Auto, Baja, Media, Alta
Mando a distancia	Inalámbrico con pantalla LCD, pilas AAA 1,5V (2 unidades)
Funciones especiales	Oscilación (SWING), Modo nocturno (SLEEP), Temporizador encendido/apagado (T-ON/T-OFF), Memoria de ajustes
Protecciones	Anticongelación, Autodescongelación, Retardo de 3 minutos al arranque
Alimentación eléctrica	Debe coincidir con la tensión nominal indicada en la placa; circuito exclusivo con disyuntor
Conexión a tierra	Obligatoria (cable amarillo/verde)
Refrigerante	Tipo según placa de características
Longitud máxima de tuberías	10 m
Diferencia máxima de altura entre unidades	5 m
Distancia mínima a superficies inflamables	1,5 m
Altura de instalación recomendada (unidad interior)	≥ 2,3 m
Limpieza de filtros	Cada 3 meses (con agua tibia <45 °C o aspiradora)
Limpieza del panel frontal	Con paño suave y detergente neutro; no usar agua >45 °C
Funcionamiento de emergencia	Mediante interruptor manual en la unidad (modo automático)
Peso de soporte de la unidad interior	Debe soportar hasta 60 kg
Páginas del manual	47

Preguntas frecuentes - ASG 01808 I Saivod

¿Por qué el aire acondicionado no arranca inmediatamente después de apagarlo?

Por protección, el microordenador retarda 3 minutos la puesta en marcha. Es normal.

¿Cada cuánto debo limpiar los filtros de aire?

Se recomienda cada 3 meses. Si hay mucho polvo, con mayor frecuencia. Use agua tibia (<45 °C) o aspiradora.

¿Qué hago si el mando a distancia no funciona?

Verifique que no haya obstrucciones, que esté dentro del alcance, que las pilas estén cargadas y correctamente colocadas. Si persiste, desconecte la unidad de la corriente y vuelva a conectarla.

¿Por qué sale vapor o agua de la unidad exterior?

En modo calefacción, durante la autodescongelación se produce vapor y agua. En modo refrigeración, puede haber condensación en el tubo. No es una avería.

¿Puedo usar el aire acondicionado para secar ropa o conservar alimentos?

No, está diseñado solo para climatización. Usarlo para otros fines puede dañarlo o causar riesgos.

¿Qué debo hacer si la unidad huele a quemado o sale humo?

Desconéctela inmediatamente de la toma de corriente y contacte con el servicio técnico. No intente repararla usted mismo.

¿Cómo ajustar la dirección del flujo de aire?

Pulse el botón SWING del mando a distancia para activar la oscilación de las lamas. Vuelva a pulsarlo para detenerla.

¿Qué significan los modos AUTO, COOL, DRY, FAN y HEAT?

AUTO: selecciona automáticamente el modo adecuado. COOL: refrigeración. DRY: deshumidificación. FAN: solo ventilación. HEAT: calefacción (solo modelos con bomba de calor).

¿Es necesario instalar un disyuntor?

Sí, la unidad debe conectarse a un circuito con disyuntor que tenga una distancia de contacto mínima de 3 mm, para protección contra cortocircuitos y sobrecargas.

¿Qué revisiones debo hacer antes de usar el equipo tras un periodo de inactividad?

Compruebe que las rejillas estén libres, el cable de tierra bien conectado, las pilas del mando, y que el soporte exterior no esté dañado.

MANUAL DE USUARIO ASG 01808 I Saivod

Acondicionador de aire tipo Split

Gracias por elegir un acondicionador de aire SAIVOD. Lea detenidamente este manual de usuario antes de utilizar la unidad y guardelo para futuras consultas.

Acondicionador de aire tipo Split

ELIMINACIÓN DE RESIDUOS: No debe eliminarse como basura no clasificada. Es necesario que se deposite en un lugar específicamente destinado a ello pues su eliminación requiere un tratamiento especial.

Fabricado en China/Fabricado na China/Manufactured in China

Manual de usuario

Índice

Manejo y mantenimiento

Advertencias de uso .... 1
Advertencias sobre el manejo ... 3
Nombre y funciones de los componentes ...... 4
Manejo del mando a distancia inalámbrico .... 5
■ Funcionamiento de emergencia .... 8
Limpieza y cuidados 9
Solución de problemas .... 11

Servicio de instalación

Advertencias sobre la instalación 14

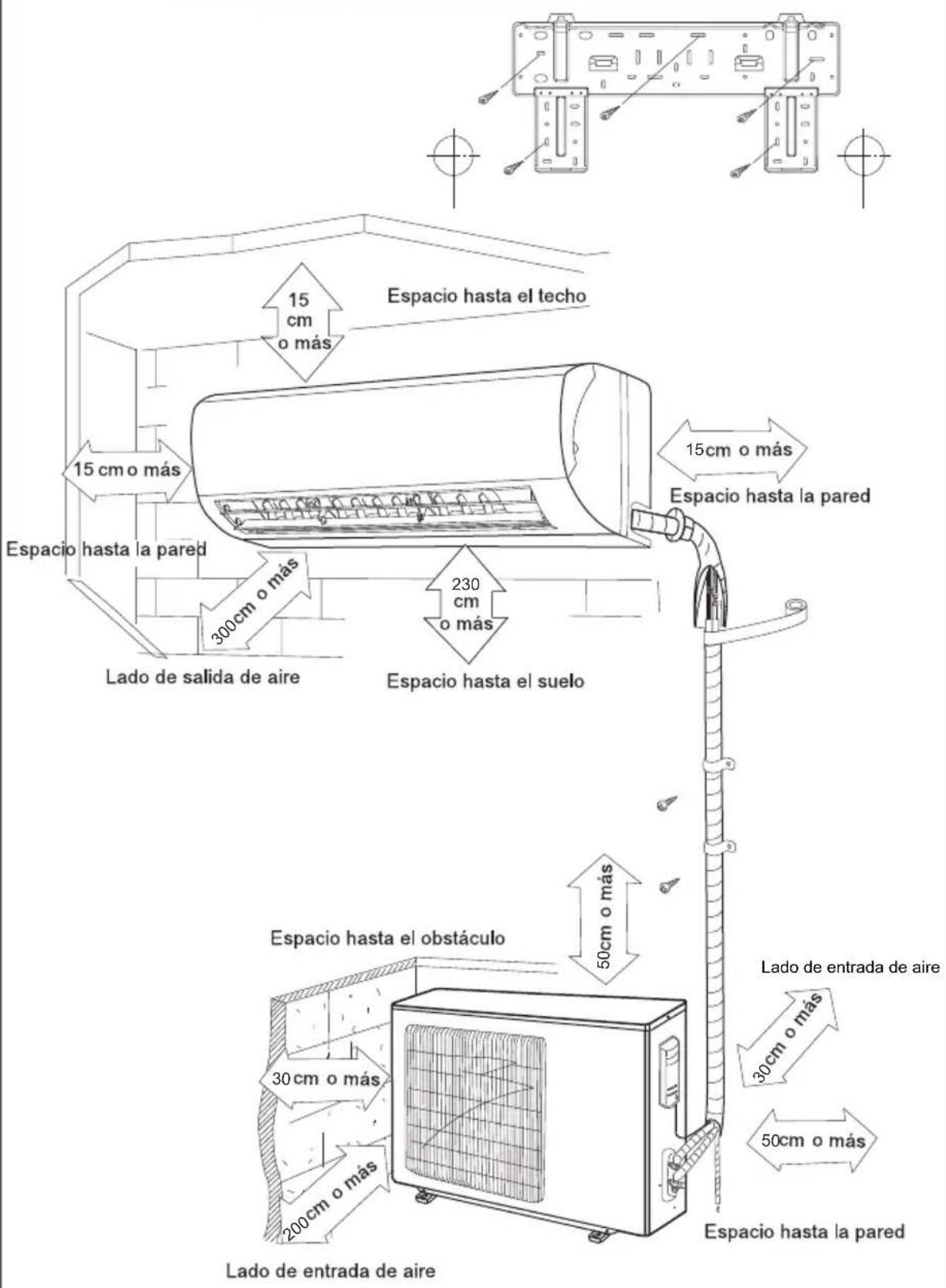

Diagrama de dimensiones de la instalación ..... 16
Instalación de la unidad interior 17
Instalación de la unidad exterior 19
Prueba de funcionamiento y comprobación tras la instalación.. 21

Las cifras que aparecen en este manual pueden ser diferentes de las que presentan los componentes individuales. Consulte los componentes individuales para tener una referencia exacta.

Este símbolo indica acciones que están prohibidas

Este símbolo indica instrucciones que deben seguirse

No deseche este producto como basura doméstica ordinaria. Es necesario que estos productos se desechen de forma separada para un tratamiento especial.

Advertencias de uso

Lea detenidamente estas instrucciones antes de utilizar la unidad

Si la tensión es muy alta, los componentes podrían dañarse fácilmente. Si la tensión es muy baja, el compresor vibrará demasiado, el sistema refrigerante resultará dañado y el compresor y los componentes eléctricos no funcionarán. La tensión de ser estable; no debe haber demasiada fluctuación.

Asegúrese de desenchufar el acondicionador de aire de la toma de corriente cuando no se vaya a utilizar durante bastante tiempo. De lo contrario, el polvo acumulado podría provocar un sobrecalentamiento o un incendio.

Nunca realice un empalme en el cable de alimentación ni utilice un prolongador, podría provocar un sobrecalentamiento o un incendio.

No deje puertas ni ventanas abiertas durante mucho tiempo mientras el acondicionador de aire esté funcionando, ya que esto puede reducir la capacidad de acondicionamiento de la unidad.

No bloquee la toma ni las salidas de aire de la unidad interna ni de la externa, ya que esto puede reducir la capacidad de acondicionamiento de aire o hacer que la unidad no funcione correctamente.

La alimentación de corriente debe adaptarse al circuito especial de protección de la unidad para garantizar que tenga suficiente capacidad. La unidad se encenderá y se apagará automáticamente según sus necesidades. No esté encendiendo y apagando la unidad constantemente, ya que podría estropearse.

Si nota que la unidad huele a quemado o ve que sale humo de ella, desconéctela de la alimentación y póngase en contacto con el servicio técnico. Si la anomalía persiste, la unidad podría estar dañada y provocar una descarga eléctrica o un incendio.

Mantenga los recipientes con líquidos o gases inflamables a más de 1 metro de la unidad. Podría producirse un incendio o una explosión.

No intente reparar el acondicionador de aire usted mismo. Una mala reparación podría provocar una descarga eléctrica o un incendio. Póngase en contacto con el servicio técnico para cualquier reparación.

No corte ni dañe los cables de alimentación o de control. Si esto ocurre, póngase en contacto con un técnico para sustituirlos.

No introduzca las manos ni ningún objeto en las aperturas de entrada y salida del aire de la unidad.

★No se exponga al aire frío durante mucho tiempo. Puede ser perjudicial para la salud.

Si el acondicionador de aire recibe salpicaduras de agua, podría provocar una descarga eléctrica o un mal funcionamiento de la unidad.

Ajuste de la dirección del aire: durante el funcionamiento, las lamas del acondicionador de aire se pueden ajustadas pulsando el botón SWING del mando a distancia inalámbrico para cambiar la dirección del flujo de aire.

No oriente el flujo de aire directamente hacia animales o plantas, ya que esto podría perjudicarles.

No utilice el acondicionador de aire para otros fines como secar ropa, conservar alimentos, etc.

Nunca sitúe el acondicionador de aire cerca de una cocina de gas.

Advertencias sobre el manejo

Principios de funcionamiento y funciones especiales de refrigeración

Principio:

El acondicionador de aire absorbe el calor de la habitación y lo transmite al exterior haciendo que disminuya la temperatura ambiente de la habitación. Su capacidad de enfriamiento aumentará o disminuirá en función de la temperatura ambiente del exterior.

Función anticongelación

Si la unidad está funcionando en modo COOL (frío) y la temperatura es baja, se formará escarcha en el intercambiador de calor. Cuando la temperatura del intercambiador de calor interior descienda por debajo de 0, el microordenador de la unidad interior detendrá el compresor y protegerá la unidad.

Principios de funcionamiento y funciones especiales de calefacción

Principio:

• El acondicionador de aire absorb e el frío de la habitación y lo transmite al exterior, transformando el frío del exterior en calor e intr oduciéndolo en la habitación. Su capacidad de calefacción disminuirá cuanto más baja sea la temperatura exterior.
• Si la temperatura exterior es muy baja, utilice otros equipos de calefacción.

Descongelación:

• Cuando la t emperatura exterior sea baja y ha ya mucha hu medad, si e l acondicion ador de aire lleva ba stante tiemp o funcionan do empezará a formarse escarcha en la un idad exterior, lo que afectará a su capacidad de calefacción. En ese momento se a ctivará la función de autodescongelación y el modo calefacción se detendrá durante 8 ó 10 minutos.
• Durante la autodescon gelación, lo s motores de los ventila dores de la s unidades interior y exterior se detendrán.
• Durante la descongela ción, el indicador del p anel de visualización d e la unidad interior parpadeará y la unidad exterior podría emitir va por. Esto se debe a la descongela ción; no se trata de ningún tipo de avería.
• Cuando haya finalizado la descongela ción, el modo calefa cicióanustará automáticamente.

Función anticongelación :

En el mod o "HEAT" (calor), si el intercambiador de calor no alcan za una determinada temperatura, la unidad interior no se activará, evitando que se expulse aire frío (durante 3 minutos).

1. Se inicia el modo calefacción. 2. F finaliza la a utodescong elación. 3. Calefacción con baja temperatura.

El tipo de climatización de la unidad es el que figura en la placa de características.

Nombre y función de cada componente

Manejo del mando a distancia inalámbrico

Nombre y función de los botones del mando a distancia inalámbrico

Nota: Asegúrese de que no hay ningún tipo de obstrucción entre el receptor y el mando a distancia. No tire el mando a ni lo deje caer. Deberá evitar que cualquier tipo de líquido entre en el mando a distancia. No lo exponga a la luz directa del sol ni a fuentes de calor.

ON/OFF

Botón ON/OFF (encendido / apagado)

- Pulse este botón una sola vez para encender la unidad. Vuélvalo a pulsar para apagarla.

MODE

Botón MODE (modo)

- Cuando la unidad esté encendida, pulse este botón para seleccionar el modo: AUTO(automático), COOL (refrigeración), DRY (deshumidificación), FAN (ventilación), HEAT (calefacción).

modo automático

modo refrigeración

modo deshumidificación

modo ventilación

modo calefacción (sólo para modelos frío/calor)

FAN

Botón FAN SPEED (velocidad del ventilador)

- Cuando la unidad esté encendida funcionando en alguno de los modos (AUTO, COOL, FAN O HEAT), pulse este botón para seleccionar la velocidad del ventilador: Auto fan (automática), Low fan (baja), Middle fan(media), High fan (alta). En el modo DRY(deshumidificación), la velocidad siempre será baja. La función de memoria está disponible en todos los modos.

SWING

Botón SWING (oscilación)

- Cuando la unidad esté encendida, pulse este botón para activar la función SWING (oscilación). Vuelva a pulsar el botón para desactivarla. Si pulsa este botón dos veces seguidas, el indicador de la función ON/OFF del mando a distancia cambiará una vez.

SLEEP

- En los modos COOL, DRY y HEAT, pulse este botón para activar la función SLEEP (modo nocturno). Vuelva a pulsarlo para desactivarla.

T-ON

Botón T-ON (inicio del temporizador)

- Pulse este botón para acceder a la función de ajuste T-ON (inicio del temporizador). El icono de T-ON empezará a parpadear. Cuando pulse el botón TIME+, el tiempo de la función T-ON aumentará 1 minuto. Si mantiene pulsado este botón durante más de 1 segundo, los valores cambiarán de 10 en 10 minutos. Cuando pulse el botón TIME-, el tiempo disminuirá 1 minuto. Si mantiene pulsado este botón durante más de 1 segundo, los valores cambiarán de 10 en 10 minutos en modo horario de 12 horas.

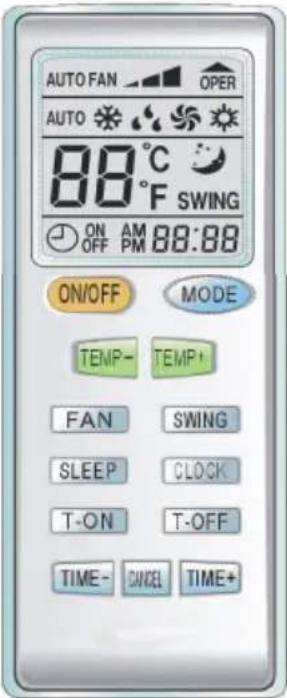

◆ Manejo del mando a distancia inalámbrico

Nombre y función de los botones del mando a distancia inalámbrico

Este mando distancia inalámbrico es universal, por lo que puede utilizarse para muchas unidades distintas. Puede que algunos botones de este mando no estén disponibles en esta unidad, por lo que estos no se describirán.

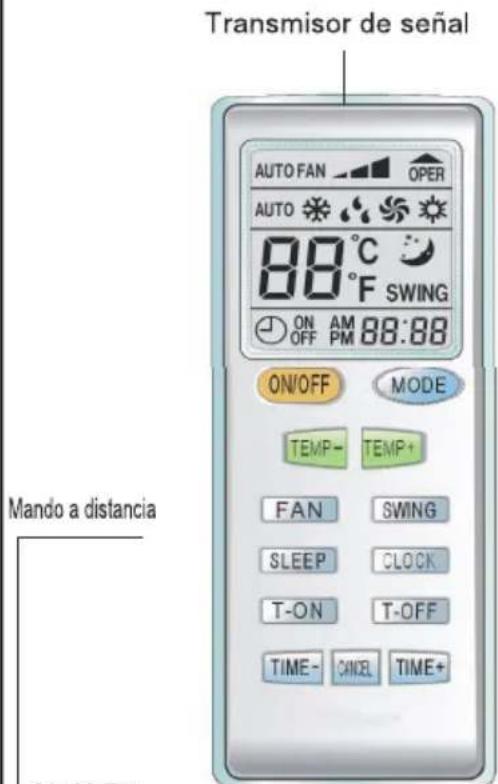

Mando a distancia

T-OFF

Botón T-OFF (fin del temporizador)

- Pulse este botón para entrar en la función de ajuste T-OFF (fin del temporizador). El icono T-OFF empezará a parpadear. Esta función está disponible estando la unidad tanto encendida como apagada. El procedimiento de ajuste es el mismo que para T-ON.

CANCEL

Botón CANCEL (cancelar)

- Pulse este botón para cancelar todos los ajustes del temporizador.

TEMP+ TEMP-

Botón TEMP+ / TEMP- (+ temperatura / - temperatura)

- En los modos COOL, DRY, FAN o HEAT, pulse uno de estos dos botones para subir o bajar la temperatura. El rango de ajuste es de 16 a 30°C (61–86°F). La función memoria está disponible en estos modos.

CLOCK

Botón CLOCK (reloj)

- Pulse este botón para ajustar la hora. El icono de reloj empezará a parpadear. Cuando pulse el botón TIME+, el primer dígito de los minutos aumentará 1 unidad. Si mantiene pulsado el botón durante más de 1 segundo, los valores avanzarán rápidamente. Cuando pulse el botón TIME-, el primer dígito de los minutos disminuirá 1 unidad. Si mantiene pulsado el botón durante más de 1 segundo, los valores disminuirán rápidamente. Cuando haya finalizado el ajuste, pulse el botón CLOCK para guardarlos.

TIME+

Botón TIME+

- Para saber las funciones de este botón, consulte los apartados correspondientes a Botón T-ON, Botón T-OFF y Botón CLOCK.

TIME-

Botón TIME-

- Para saber las funciones de este botón, consulte los apartados correspondientes a Botón T-ON, Botón T-OFFy Botón CLOCK.

Manejo del mando a distancia inalámbrico

Guía de manejo: funcionamiento general

1. Después de encender la unidad, pulse el botón ON/OFF del mando a distancia para poner en marcha la unidad.
2. Pulse el botón MODE para seleccionar el modo de funcionamiento deseado, o bien pulse el botón AUTO, COOL, FAN ó HEAT para entrar directamente en el modo que desee.
3. Pulse el botón Temp+ o Temp- para ajustar la temperatura deseada (en el modo AUTO no es necesario ajustar la temperatura).
4. Pulse el botón FAN para ajustar la velocidad del ventilador. Podrá seleccionar los valores AUTO, LOW, MID y HIGH.
5. Pulse el botón SWING para seleccionar la oscilación del deflector.

Guía de manejo: funcionamiento opcional

1. Pulse el botón SLEEP para ajustar el modo nocturno.
2. Pulse los botones T-ON y T-OFF para ajustar la hora de inicio y de finalización del temporizador.

Introducción a las funciones especiales

★ Acerca del modo AUTO

Si ha seleccionado el modo AUTO, la función de ajuste de la temperatura no aparecerá en la pantalla LCD del mand o a distancia. La unidad analizará la temperatura de la habitación para seleccionar auto máticament e el modo funcionamiento más adecuado para conseguir un ambiente confortable. No será necesario que el usuario ajuste la temperatura.

Cambio de pilas y advertencias

1. Quite la tapa de la parte posterior del mando a distancia.
2. Inserte las dos pilas (dos pilas secas AAA de 1,5V).
3. Vuelva a colocar la tapa.

★ Nota:

• No mezcle pilas nuevas con pilas gastadas o de diferente tipo.
• Saque las pilas del mando a distancia cuando no vaya a utilizarlo durante un largo período de tiempo.
• Las pilas pueden tener una vida útil de aproximadamente 1 año.
• El mando distancia no debe estar a menos de un 1 m de distancia de televisiones o equipos de música.

Funcionamiento de emergencia

Funcionamiento de emergencia

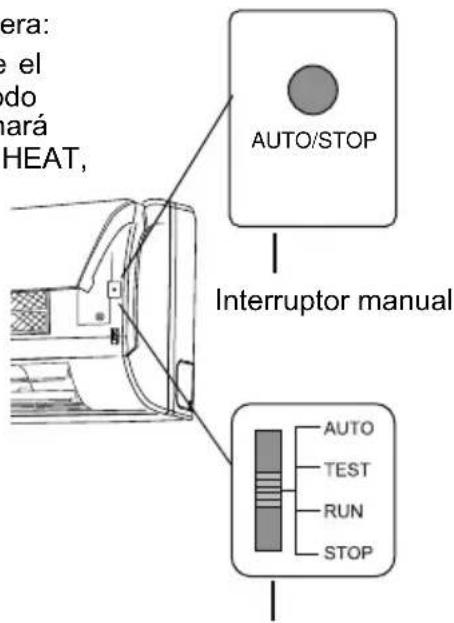

Cuando el mando a distancia esté estropeado o se haya perdido, puede utilizar el interruptor manual de la unidad. En este caso, la unidad funcionará en modo Auto Run, y no podrá modificarse ni el ajuste de temperatura ni la velocidad del ventilador.

El interruptor manual se puede utilizar de la siguiente manera:

- Puesta en marcha: cuando la unidad esté parada pulse el botón ON/OFF, la unidad se pondrá en marcha en modo AUTO RUN. El microordenador de la unidad seleccionará automáticamente el modo más adecuado (COOL, HEAT, FAN) para conseguir un ambiente confortable.

- Parada: cuando la unidad esté en marcha, pulse del botón ON/OFF del interruptor manual. La unidad se detendrá.

El selector de modos se puede utilizar de la siguiente manera:

- Puesta en marcha: cuando la unidad esté parada, ajuste el selector de modos en la posición AUTO; la unidad se pondrá en marcha en modo AUTO RUN. El microordenador seleccionará automáticamente el modo más adecuado (COOL, HEAT, FAN) para conseguir un ambiente confortable. Selector de modos

- Parada: cuando la unidad esté en marcha, ajuste el selector de modos en la posición STOP. La unidad se detendrá.

Limpieza y cuidados

¡ATENCIÓN!

• Apague la unidad y desconéctela de la toma de corriente antes de limpiarla, de lo contrario se podría producir una descarga eléctrica.
• No deje que entre agua en la unidad interior ni en la unidad exterior cuando las limpie, ya que esto podría provocar una descarga eléctrica.
• Los líquidos volátiles (por ejemplo, disolvente o gasolina) pueden dañar la unidad. Por ello, limpie las unidades con un paño suave y seco o con un paño ligeramente humedecido con agua o un producto limpiador.

Limpieza del panel frontal (asegúrese de extraerlo antes de limpiarlo)

① Extracción del panel frontal

Presione en los laterales para extraer las pestañas de sus ranuras y tire del panel frontal en la dirección que indican las flechas, Puede que tenga que emplear un poco de fuerza.

Limpie el panel con un cepillo suave, agua y detergente neutro, y luego déjelo secar al aire. (Nota: nunca utilice agua que esté a más de 45° para limpiar el panel, ya que esto podría deformarlo o provocar una pérdida de color.)

③ Instalación del panel frontal

Encaje las pestañas laterales en sus ranuras y presione siguiendo la dirección de las flechas. (Como se indica en la figura.)

Limpieza de los filtros de aire (se recomienda hacerla cada tres meses)

Nota: si existe mucho polvo alrededor de la unidad, los filtros deberán limpiarse con mucha frecuencia. Después de extraer el filtro, evite tocar la aleta de la unidad interior para no lastimarse los dedos.

Limpieza y cuidados

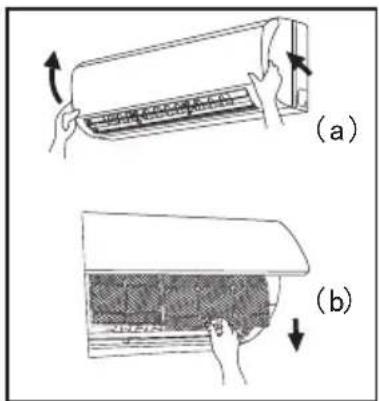

① Extracción del filtro de aire

Presione en los laterales para extraer las pestañas de sus ranuras y tire del filtro de aire ahacia abajo..

② Limpieza

Para limpiar el polvo que se adhiere a los filtros puede usar una aspiradora o lavarlos con agua tibia (el agua con detergente neutro debe estar por debajo de los 45 °C) y dejarlos secar al aire. Evite el sol directo NOTA: nunca utilice agua a más de 45 °C para lavar los filtros, de lo contrario se podría producir deformación o pérdida de color. Nunca los seque al fuego, podría producirse un incendio o deformaciones.

③ Colocación de los filtros

Vuelva a colocar los filtros presionando en la dirección que indica la flecha; después coloque el panel frontal.

Comprobaciones antes del uso

1. Asegúrese de que nada obstruye las rejillas de entrada o salida de aire.
2. Compruebe que el cable de toma a tierra está bien conectado.
3. Compruebe si se han reemplazado las pilas de la unidad.
4. Compruebe si el soporte de montaje de la unidad exterior está dañado. Si lo estça, póngase en contacto con el distribuidor.

Mantenimiento después del uso

1. Apague el equipo.
2. Limpie el filtro y los cuerpos de las unidades interior y exterior.
3. Si hay óxido en la unidad exterior, pinte las zonas deterioradas para evitar que se extienda.

Solución de problemas

Advertencia

No intente r eparar el a condicionado r de aire por su cuenta. Una reparación incorre cta puede provocar descargas e léctricas o un incendio. Por ello, pón gase en co ntacto con un servicio técnico autorizado para realizar una reparación profesional. Las siguientes comprobaciones le pueden ahorrar tiempo y dinero.

Situación	Solución del problema
El acondicionador de aire no se pone en marcha inmediatamente cuando se vuelve a encender tras una parada.	Para proteger el acondicionador de aire tras una parada, el microordenador retardará 3 minutos la puesta en marcha de la unidad.
El acondicionador de aire emite un olor extraño cuando se enciende por primera vez.	El acondicionador de aire no emite malos olores por sí mismo. De haberlos, esto se debe a los malos olores acumulados en el ambiente. Solución: limpie el filtro de aire.Si el problema persiste deberá limpiar el acondicionador de aire (póngase en contacto con un servicio técnico autorizado)
Puede escuchar "fluir de agua" durante el funcionamiento.	Esto está p rovocado, normalmente, por el refrigerante que fluye por el interior de la unidad.
A veces, la unidad emite una fina niebla durante el funcionamiento en modo refrigeración.	Esto puede ocurrir cuando la temperatura y humedad interior es muy alta. Se debe al rápido enfriamiento del aire.Después de un rato, la niebla desaparecerá al bajar la temperatura y la humedad de la habitación.
Puede escuchar algunos ruidos al encender o apagar el acondicionador de aire.	Este es el sonido de fricción causado por la expansión del panel u otros componentes debido al cambio de temperatura.

Solución de problemas

Situación	Solución del problema
La unidad no funciona	¿Se ha cortado la corriente?¿Está el cabl e de alimenta ción mal co n ectad o a la toma de corriente?¿Se ha disparado el dispositivo de protección?¿Es la ten sión su pe rior o inferio r al valor nominal? (a comprobar por profesionales)¿Se ha utilizado correctamente el temporizador?
No funciona bien la refrigeración (calefacción).	¿Es correcto el ajuste de temperatura?¿Están ob struida s las en trada s / sali das d e aire?¿Hay dem así ada a cumul ación d e polv o en los filtros?¿Están cerradas puertas y ventanas?¿Se ajustó el ventilador a velocidad baja?¿Existe alguna fuente de calor en la habitación?
El mando a distancia inalámbrico no funciona	Un cam bio a norm al o demasia do frecuente de funcio ne s pu ede esta r inte rfirien do en la unidad, lo que p rovo ca qu e el m ando a dista ncia n o funcio ne. Deberá de se nch ufar l a unidad y volverla a conectar.¿Se encu entra al mando a distanci a de ntro del rang o de recepción? ¿ Hay algún o bjeto que obstruya el recorrido de la señal?Comp ro bar que la ten sión d el mando a distan cia sea corre cta, de lo contrari o, reemplazar las pilas.Comp ro bar si el ma ndo a dista ncia est á dañado.
Hay una fuga de agua en la unidad interior	La humedad del aire es muy alta.Desbordamiento del agua condensadaLa conexió n del tubo de desagü e de l a unidad interior está suelta
Fuga de agua en la unidad exterior	Cua ndo la unidad d funci ona en mod o COOL (ref rige ración ), el tubo y su con exión pued en acum ula r co nden sa ción debid o al enfriamie nto del agua.Cua ndo la unidad d funci ona en mo do Auto Defro sting (a utode scong el ació n), el hielo puede deshacerse y desbordarse el agua resultante.Cua ndo la unidad d funci ona en mo do HEAT (cal efacció n), el agua formad a en el intercambiador de calor puede gotear.
La unidad interior emite ruidos	El ruido p rovi ene de la co nexión o de scon exión del ventilador o del relé del compresor.Cua ndo se activa o se desactiva el modo desco ngela ción, la unidad d emite ruido s. Esto se debe al flujo inverso de refrigerante.

Solución de problemas

Situación	Solución del problema
No sale aire de la unidad interior	En modo HEAT (calefacción), cuando la temperatura del intercambiador de calor de la unidad interior es muy baja,el microordenador detiene el flujo de aire (tres minutos) para impedir que salga aire frío.En modo HEAT (calefacción), cuando la temperatura exterior es baja o hay mucha humedad, se forma gran cantidad de escarcha en el intercambiador de calor de la unidad exterior. El acondicionador de aire activa automáticamente la función de descongelación y la unidad interior deja de producir aire de 8 a 10 minutos. Durante la descongelación se produce vapor y una cierta cantidad de agua.En modo deshumidificación, algunas veces el ventilador se detiene para evitar que el agua condensada se vuelva a evaporar, frenando así el aumento de temperatura.
Condensación en la salida de aire	Si la unid ad está funcionando con una humedad alta durante mucho tiempo, el vapor de agua se condensará en la rejilla de salida de aire y goteará.
Detenga inmediatamente todas las funci ones de la unidad y desenchúfela de la toma de corriente. Póngase en contacto con el distribuidor si se produce alguna de las siguientes situaciones.

Servicio de instalación - Advertencias para el montaje

Advertencias importantes

1. El montaje de la unidad debe ser realizado por personal cualificado según las instrucciones de este manual y la normativa local.
2. Si el acondicionador de aire no cuenta con un enchufe, conéctelo directamente al circuito fijo, donde deberá instalar un disyuntor. Todos los polos del disyuntor deberán estar cerrados y la distancia del contacto deberá ser como mínimo de 3 mm.

Requisitos básicos del lugar de montaje

Si el montaje de la unidad se realiza en los siguientes lugares, podría provocar un mal funcionamiento de la misma. Si resulta inevitable hacer el montaje en alguno de estos lugares, póngase en contacto con el servicio técnico:

• Fuentes de calor fuertes y lugares que emitan vapores, gases inflamables o sustancias volátiles.
• Lugares donde haya equipos de radio, soldadores o equipos médicos que generen ondas de alta frecuencia.
• Lugares donde el ambiente sea muy salino (zonas costeras).
• Lugares donde exista aceite en suspensión (aceite de maquinaria).
• Lugares donde se generen gases sulfurosos, como en las zonas con actividad volcánica.
• Otros lugares con circunstancias especiales.

Elección del lugar de montaje de la unidad interior

1. Las rejillas de entrada y salida de aire deben estar libres de obstrucciones. Asegúrese de que el aire llega a todas las partes de la habitación.
2. Elija un lugar en el que el agua condensada se pueda drenar con facilidad y la unidad exterior se pueda conectar fácilmente.
3. Elija un lugar fuera del alcance de los niños.
4. Elija un lugar lo suficientemente resistente como para soportar el peso y vibraciones de la unidad y que no aumente el ruido.
5. Asegúrese de dejar suficiente espacio para permitir el libre acceso al realizar la limpieza rutinaria. La unidad ha de colocarse a una altura de 2,3 m o más.
6. Elija un lugar que esté a 1 m o más de televisores u otros aparatos eléctricos.
7. Elija un lugar en el que resulte fácil retirar y limpiar el filtro.
8. Asegúrese de que la instalación de la unidad interior se realiza según los requisitos del esquema de dimensiones de montaje.

Selección del lugar de montaje de la unidad exterior

1. Elija un lugar en la que el ruido del aire emitido por la unidad no moleste a los vecinos, animales, plantas, etc.
2. Elija un lugar con suficiente ventilación.
3. Elija un lugar libre de obstáculos que puedan obstruir las rejillas de entrada y salida de aire.
4. El lugar debe ser capaz de soportar el peso y vibraciones de la unidad exterior y permitir un montaje seguro.
5. Elija un lugar seco que no esté expuesto a la luz directa del sol o a vientos fuertes.
6. Asegúrese de que las dimensiones de instalación de la unidad exterior se ajustan al esquema de dimensiones de montaje y de que permiten realizar limpiezas y reparaciones fácilmente.
7. La diferencia de altura de las tuberías de conexión debe ser menor o igual a 5 m, y la longitud de las tuberías de conexión, menor o igual a 10 m.
8. Elija un lugar fuera del alcance de los niños.
9. Elija un lugar que no bloquee el paso y no afecte a la estética urbana.

Advertencias para el montaje

Requisitos de seguridad para aparatos eléctricos

1. La alimentación de red debe adecuarse a la tensión nominal especificada y contar con un circuito AC exclusivo. El diámetro del cable de alimentación también debe adecuarse a las especificaciones.
2. No tire del cable de alimentación con fuerza.
3. La unidad debe estar conectada adecuadamente con el cable de toma a tierra. La instalación debe ser realizada por un profesional.
   El interruptor neumático debe contar con protección mecánica y térmica para proteger la unidad de posibles cortocircuitos y sobrecargas.
4. La distancia mínima entre la unidad y las superficies inflamables es de 1,5 m.

Nota:

• Asegúrese de no conectar incorrectamente la fase, el neutro o el cable de toma de corriente. La conexión debe ser segura para que no se produzcan cortocircuitos.
• Una conexión incorrecta puede provocar un incendio.

Requisitos de toma a tierra

1. El acondicionador de aire es un aparato eléctrico Tipo 1. Por tanto, debe conectarlo a tierra adecuadamente.
2. El cable de dos colores (amarillo y verde) del acondicionador de aire es el cable de tierra, y no debe utilizarse para ningún otro propósito. No corte el cable. El cable deberá fijarse con un tornillo, de lo contrario podría provocar una descarga eléctrica.
3. La resistencia de tierra debe adecuarse a la normativa nacional.
4. La alimentación de red debe contar con un terminal de toma a tierra adecuado. No conecte el cable de conexión a tierra en los siguientes lugares:
5. Tubería de agua
6. Tubería de gas
7. Tubería de desagüe
8. Otros lugares que el personal técnico considere poco adecuados.

Otros

1. El procedimiento de conexión de la unidad y del cable de alimentación, así como el procedimiento de interconexión de cada componente por separado, deberá corresponderse con el esquema que figura en la unidad.
2. El modelo y el valor nominal de los fusibles viene indicado en la serigrafía que aparece en el controlador o en el cuerpo del fusible.
3. El acondicionador de aire debe instalarse según la normativa nacional sobre instalaciones eléctricas.
4. Las personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de la experiencia y los conocimientos necesarios, no deben utilizar este aparato a menos que hayan sido instruidos en su manejo y cuenten con la supervisión de una persona responsable de su seguridad.
5. Deberá vigilar a los niños en todo momento para asegurarse de que no juegan con el aparato.

Diagrama de dimensiones de instalación

Diagrama de dimensiones de instalación

Instalación de la unidad interior

Instalación del panel trasero

1. Monte siempre el panel trasero en posición horizontal. Como el tubo de drenaje se encuentra en la izquierda, incline ligeramente el panel hacia ese lado cuando lo ajuste.

2. Fije el panel trasero en el lugar elegido.

3. Asegúrese de que el panel está bien fijado a la pared, de modo que pueda soportar el peso de un adulto de 60 kg. El peso debe estar repartido por igual entre todos los tornillos.

Orificio para tubería

1. Abra en la pared un orificio para la tubería ligeramente inclinado hacia fuera.
2. Inserte el manguito pasa-tuberías en el orificio para impedir que los tubos de conexión y el cableado resulten dañados al pasarlos a través del orificio.

Tubería de la pared

Instalación de la tubería de drenaje

1. Para un buen drenaje, la manguera se debe colocar ligeramente inclinado hacia abajo.
2. No retuerza ni doble la manguera de drenaje o la unidad se llenará de agua.
3. Cuando pase la manguera de drenaje por la unidad interior, se deben cubrir los materiales de aislamiento.

Conexión de los cables eléctricos de

las unidades

1. Abra el panel frontal hacia arriba.
2. Quite el tornillo de fijación de la tapa del cableado y retire la tapa.
3. Pase el cable de conexión a la alimentación de red a través del orificio de la parte posterior de la unidad interior y sáquelo.
4. Todos los cables deben conectarse siguiendo el esquema que figura en la unidad.

5. Pase el cable de conexión a la alimentación de red por la ranura correspondiente, coloque la tapa, sujétela con el tornillo de fijación y fije el cable.

6. Coloque la tapa del panel frontal.

7. Para conectar las unidades de frío/calor, pase el cable de control de la señal por el conector y conéctelo a la unidad interior. Utilice la abrazadera sujetacables que hay debajo de la carcasa para fijar el cable.

Instalación de la unidad interior

NOTA:

Si el cable eléctrico no tiene la longitud suficiente para realizar la conexión, póngase en contacto co n el servicio técnico a utorizado para que le proporcion e un cable eléctrico especial de la longitud adecuada, ya que no está permitido realizar ning ún tipo de empalme en el cable.

• El cableado eléctrico d ebe conect arse correct amente; un a conexión incorrecta puede provocar un mal funcionamiento de los componentes.
• Apriete firmemente el tornillo del terminal eléctrico para impedir que se quede suelto.
• Después de apretar el tornillo, tir e ligeramente del cabl e para comprobar que esta firmemente sujeto.
• Si el cab le de toma a tie rra no se conecta corre ctamente, se pueden pro ducir descar gas eléctricas.
• La cubierta del cablead o debe estar bien fijada. Si no se inst ala correcta mente, el polvo y la humedad podrían entrar en el terminal de conexión o éste podría verse afectado por fuerzas externas, causando una descarga eléctrica o un incendio.
• Se debe instalar un disyuntor y un interruptor neumático de la capacidad adecuada.

Instalación de la unidad interior

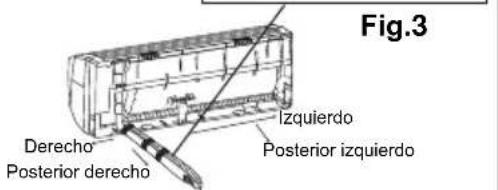

• Las tuberías pueden salir de la unidad por los lados derecho, posterior derecho, izquierdo y posterior izquierdo.
• Cuando enrute las tuberías y los cables por el lado izquierdo o derecho de la unidad interior corte las tapas troqueladas de la carcasa si es necesario (como se indica en la Fig.2).

(1) Corte la tapa troquelada 1 cuando enrute los cables solamente.

(2) Corte las tapas troqueladas 1 y 2 (o 1, 2, 3) cuando enrute el cableado y las tuberías.

1. Extraiga las tuberías de la carcasa, enrolle la tubería de agua y los cables con cinta y páselos por el orificio para tubos (Como se indica en la Fig.3).

2. Inserte las lengüetas superiores del panel poserior en las ranuras correspondientes y compruebe que la unidad queda suspendida con firmeza. (Como se indica en la Fig.4).

Fig.4

Instalación del tubo de conexión

1. Alinee el centro de la tuerca acampanada de la tubería con la válvula correspondiente.
2. Enrosque a mano la tuerca acampanada y luego apriétela con una llave inglesa y una llave de par, como se indica en la ilustración de la derecha.

Tabla de pares de apriete

Diámetro de la tuerca hexagonal	Par de apriete (Nm)
Φ6	15~20
Φ 9.52	31~35
Φ 12	50~55
Φ 16 60~	65
Φ 19 70~	75

NOTA: Primero conecte el tubo de conexión a la unidad interior, luego a la unidad exterior. Esté atento en todo momento de que el tubo de conexión no se doble ni sufra daño alguno. La tuerca de unión no debe apretarse en exceso, de lo contrario podrían producirse fugas.

Instalación de la unidad interior

Cableado eléctrico

1. Desmonte el tirador del panel lateral derecha o del panel frontal de la unidad interior.
2. Retire la abrazadera para cables, y conecte y fije el cable de alimentación al bloque de terminales. El cableado debe coincidir con el de la unidad interior.
3. Fije el cable de alimentación con la abrazadera (para unidades frío/calo r), luego utilice esa misma abrazadera para fijar el cable de control. Finalmente, enchufe los cab les en las interfaces correspondientes.
4. Asegúrese de que el cable ha quedado bien fijado.
5. Vuelva a montar el tirador o la placa frontal.

NOTA:

• Un cableado incorrecto puede provocar un mal funcionamiento de los componentes.
• Después de fijar el cable, asegúrese de que h ay espacio libre entre la conexión y la fijación del cable.

Purga de aire y prueba de fugas

Purga de aire y prueba de fugas

1. Conecte la manguera de carga de la válvula distribuidora a la toma de la válvula de baja presión (las válvulas de alta y baja presión deben estar bien cerradas).
2. Conecte el racor de la manguera de carga en la bomba de vacío.
3. Abra totalmente la llave de la válvula distribuidora "Lo".
4. Abra la bomba de vacío para iniciar la purga de aire. Al principio, afloje ligeramente la tuerca de unión de la válvula de baja presión para comprobar si sale aire.
5. Al finalizar la evacuación, cierre la llave "Lo" de la válvula distribuidora para detener la bomba de vacío. (Asegúrese de que la purga ha durado más de 15 minutos de que la lectura del multímetro es -1.0 x 10 ⁵ pa (-76cmHg)
6. Abra totalmente las válvulas de alta y baja presión.
7. Quite la manguera de la toma de carga de la válvula de baja presión.
8. Coloque y aprieteel tapón de la válvula de baja presión. (Como se indica en la Fig.5)

Fig.5

Instalación de la unidad interior

Búsqueda de fugas

Punto de comprobación de la unidad interior

Utilice agua jabonosa o un buscador de fugas para comprobar si existen fugas en las juntas.

Punto de comprobación de la unidad interior.

Fig.6

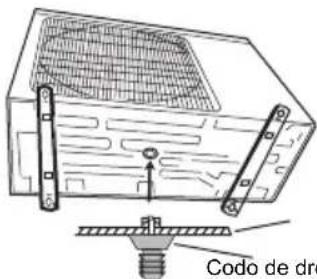

Drenaje de la condensación exterior (sólo en los modelos con bomba de calor)

Cuando la unidad esté en modo calefacción, el agua proveniente de la condensación y del deshielo puede drenarse de forma segura con una manguera de desagüe.

Montaje: Instale el codo de drenaje exterior en el orificio de 25 mm de diámetro que existe en la placa inferior. Acople la manguera de drenaje al codo, de modo que el agua residual que se haya acumulado en la unidad exterior pueda drenarse.

Cardasa

Codo de drenaje exterior

Comprobación tras la instalación y prueba de funcionamiento

Comprobación tras la instalación

Elementos a comprobar	Posible avería
¿Está la unidad bien fijada a la pared?	La unidad puede caerse, temblar o emitir ruidos.
¿Ha realizado el test de fuga de refrigerante?	Las fugas pueden disminuir capacidad de refrigeración (calefacción).
¿El aislamiento término es suficiente?	Puede provocar condensación y goteo.
¿El drenaje es adecuado?	Puede provocar condensación y goteo.
¿Es la tensión de red la indicada en la placa de características?	Puede provocar una avería eléctrica o dañar los componentes.
¿Se han instalado el cableado eléctrico y la conexión de las tuberías de forma correcta y segura?	Puede provocar una avería eléctrica o dañar los componentes.
¿Se ha conectado la unidad a una toma de tierra segura?	Puede provocar una descarga eléctrica.
¿El cable de alimentación es el especificado?	Puede provocar una avería eléctrica o dañar los componentes.
¿Se han tapado las entradas y salidas de aire?	Puede provocar que la capacidad de refrigeración (calefacción) sea insuficiente.
¿Ha anotado la longitud de los tubos de conexión y la capacidad de refrigerante?	La capacidad de refrigerante no es exacta.

Prueba de funcionamiento

1. Antes de la prueba de funcionamiento

(1) No conecte la corriente hasta que la instalación haya finalizado por completo.
(2) El cableado eléctrico debe conectarse de forma correcta y segura.
(3) Las válvulas de corte de los tubos de conexión deben estar abiertas.
(4) Todas las impurezas (como restos y desechos) deben ser retiradas de la unidad.

2. Procedimiento para la prueba de funcionamiento

(1) Conecte la corriente y pulse el botón "ON/OFF" del mando a distancia para poner en marcha la unidad.
(2) Pulse el botón MODE para seleccionar el modo COOL (refrigeración), HEAT(calefacción), FAN (ventilación) y compruebe si el funcionamiento es normal o no.

Saivod

Saivod

\$6* □□□□□□□,

\$6* □□□□□□,

\$6* □□□□□□,

APARELHO DE AR CONDICIO NADO DO TIPO SPLIT

Manual do utilizador

Requisitos de segurança para aparelhos eléctricos

③ Cano de escoamento

Fig. 5
