Tipo de producto	Radio de coche
Marca	JVC
Modelo	KD-R921BT
Dimensiones (estándar DIN)	180 x 50 x 160 mm (ancho x alto x fondo)
Peso	Aprox. 1,0 kg
Alimentación	12 V CC (vehículo)
Potencia de salida máxima	50 W x 4 canales
Reproducción de CD	Sí, compatible con CD/CD-R/RW
Sintonizador FM/AM	FM: 87,5 – 108,0 MHz, AM: 531 – 1.611 kHz
Bluetooth	Sí, versión 3.0 con manos libres y streaming de audio
Puertos USB	1 x USB frontal, compatible con iPod/iPhone y dispositivos Android
Entrada AUX	Sí, jack de 3,5 mm en el panel frontal
Micrófono incorporado	Sí, para llamadas manos libres
Ecualizador	Presintonías: 5 modos (Rock, Pop, Clásica, etc.) + ecualizador gráfico de 7 bandas
Mando a distancia	Incluido (inalámbrico por IR)
Reloj y calendario	Sí, visualización en pantalla
Entrada para antena	Sí, conector ISO estándar
Limpieza y mantenimiento	Limpiar con un paño suave seco; no usar alcohol ni disolventes
Seguridad	Panel desmontable (cara frontal extraíble para disuasión antirrobo)
Reparabilidad	Fusible reemplazable; para otras reparaciones acudir a servicio técnico autorizado

Preguntas frecuentes - KD-R921BT JVC

¿Cómo emparejar mi teléfono por Bluetooth?

Active Bluetooth en su teléfono. En la radio, presione el botón BT SET hasta que aparezca "PAIRING". Seleccione "KD-R921BT" en la lista de dispositivos. Ingrese el código "0000" si se solicita. El emparejamiento se completará automáticamente.

¿Qué tipos de archivos reproduce el puerto USB?

El puerto USB reproduce archivos MP3, WMA y WAV desde dispositivos de almacenamiento masivo como memorias USB y reproductores compatibles.

¿Cómo restablecer la radio a los ajustes de fábrica?

Presione el botón RESET en el panel frontal con un objeto puntiagudo (como un bolígrafo) durante al menos 2 segundos. Esto borrará todos los ajustes y restablecerá la configuración predeterminada.

¿Puedo controlar la radio desde el volante?

Sí, la radio es compatible con controles remotos de volante mediante un adaptador opcional (no incluido). Consulte con un instalador profesional.

¿Cómo ajustar el ecualizador?

Presione el botón AUDIO repetidamente hasta que aparezca "EQ". Gire la perilla para seleccionar un modo preestablecido (Rock, Pop, etc.) o ajuste manualmente las frecuencias en el menú de ecualizador gráfico.

¿Qué hago si la radio no enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el fusible del vehículo no esté fundido. Si el problema persiste, revise el fusible de la radio (2A, 250V) ubicado en la parte trasera del chasis.

¿Cómo extraer el panel frontal?

Presione el botón RELEASE en el panel hasta que se desbloquee y tire hacia afuera. Guárdelo en un lugar seguro para evitar robos.

¿Se puede conectar un amplificador externo?

Sí, la radio cuenta con salidas de preamplificador (2 pares RCA) para conectar amplificadores externos y mejorar la calidad del sonido.

¿Cómo configurar la hora?

Presione el botón MENU y gire la perilla hasta "CLOCK". Presione para ingresar, luego ajuste la hora y los minutos con la perilla. Confirme presionando nuevamente.

¿Qué hacer si el sonido se distorsiona?

Reduzca el volumen o ajuste el ecualizador. Asegúrese de que los altavoces tengan la impedancia correcta (4-8 ohmios). Si el problema continúa, verifique las conexiones de los altavoces.

MANUAL DE USUARIO KD-R921BT JVC

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la página de Cómo reposicionar su unidad

Este aparato cumple con las normativas y normas europeas respecto a la seguridad eléctrica y a la compatibilidad electromagnética.

El representante europeo de Victor Company of Japan, Limited es:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Alemania

Gentile Cliente.

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUÇÕES

GET0720-002A

[E]

0211 DTSMDTJEIN© 2011 Victor Company of Japan, Limited

Muchas gracias por la compra de un producto JVC.

Como primer paso, por favor lea detenidamente este manual para comprender a fondo todas las instrucciones y obtener un máximo disfrute de esta unidad.

IMPORTANTE PARA PRODUCTOS LÁSER

1. PRODUCTO LÁSER CLASE 1
2. PRECAUCIÓN: No abra la tapa superior. En el interior de la unidad no hay piezas que pueda reparar el usuario; encargue el servicio a personal técnico cualificado.
3. PRECAUCIÓN: Radiación láser de clase 1M visible y/o invisible cuando ésta abierto. No mirar directamente con instrumental óptico.
4. REPRODUCCIÓN DE LA ETIQUETA: ETIQUETA DE PRECAUCIÓN, COLOCADA EN EL EXTERIOR DE LA UNIDAD.

CAUTIONVISIBLE AND/OR INVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN. DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.EC60825-1:2001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ST/OUINVISIBLE DE CLASSE1M UNE POIS OUVERT.NE PAS REGARDER DIRECTMENT AVEC DES INSTRUMENTS OPTIQUES. (FRA)

AVISORADIACIÓN LASER DE CLASE 1MVISIBLE Y/O INVISIBLE CUANDO ESTA ABIERTO, NO MIRAR DIRECTAMENTE CON INSTRUMENTAL OPTICO. (ESP)

VARNINGSYNLG OCH/ELLER OSYNLGSLASERSTRÁLNING.KLASS 1M, NÁR DENNA DEL ÁR ÖPPNAD.BETRAKTA BJ STRÁLEN MED OPTSKA INSTRUMENT. (SWE)

注意ここを聞くと可視及びまたは不可視のクラス 1Mレーザー放射が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/OR INVISIBLE CLASS K LASER RADIATIONWHEN OPEN.DO NOT STARE INTO BEAM.FDA 21 CFR(ENG)

Baterías/pilas

Productos

Información para los usuarios sobre la eliminación de equipos y baterías/pilas usados

[Sólo Unión Europea]

Estos símbolos indican que el producto y la batería que llevan este símbolo no deben desecharse junto con la basura doméstica al final de su vida útil.

Si desea desechar este producto y la batería, hágalo de conformidad con la legislación nacional vigente u otras normativas de su país y municipio.

Si desecha el producto correctamente, estará contribuyendo a conservar los recursos naturales y a prevenir los posibles efectos negativos en el medio ambiente y en la salud de las personas.

Atención:

La indicación Pb debajo del símbolo de batería/pila indica que ésta contiene plomo.

ADVERTENCIA:

Detenga el automóvil antes de operar la unidad.

Precaución:

Ajuste el volumen a un nivel que permita escuchar el ruido del tráfico y otros sonidos ambientales. La conducción con el volumen demasiado alto puede causar un accidente.

Precaución sobre el ajuste de volumen:

Los dispositivos digitales (CD/USB) producen muy poco ruido al compararse con otras fuentes. Baje el volumen antes de reproducir estas fuentes digitales para evitar daños en los altavoces resultantes de un repentino aumento del nivel de salida.

Cómo montar el panel de control

Cómo desmontar el panel de control

Evite tocar los conectores.

Cómo reposicionar su unidad

También se borrarán los ajustes preestablecidos por usted.

Cómo expulsar el disco por la fuerza

• Tenga cuidado de no dejar caer el disco al ser expulsado.
• Si esto no funciona, intente reposicionar su receptor.

Condensación : Cuando se está usando el aire acondicionado, se puede condensar humedad en la lente láser. Esto puede ocasionar errores de lectura del disco. En este caso, extraiga el disco y espere hasta que se evapore la humedad.

Temperatura dentro del automóvil : Si ha dejado el automóvil estacionado durante largo tiempo en un sitio cálido o frío, no opere la unidad hasta que se normalice la temperatura del habitáculo.

CONTENIDO

3 Cómo montar el panel de control
3 Cómo desmontar el panel de control
3 Cómo reposicionar su unidad
3 Cómo expulsar el disco por la fuerza

4 Cancelación de las demostraciones en pantalla
4 Puesta en hora del reloj
5 Preparación del control remoto
5 Acerca de los discos
6 Operaciones básicas
8 Para escuchar la radio
10 Escuchando un disco
11 Escuchando un dispositivo USB
13 Uso de dispositivos Bluetooth®

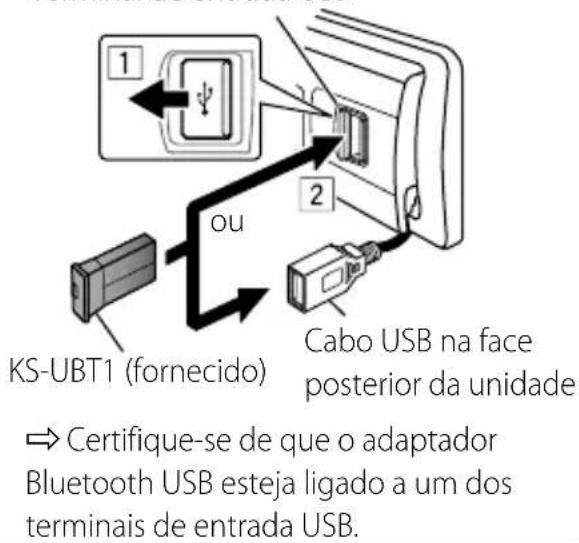

13 Conexión de un dispositivo Bluetooth

15 Uso de un teléfono móvil Bluetooth

18 Uso del reproductor de audio Bluetooth

18 Cambio de los ajustes de Bluetooth

19 Escuchando un iPod/iPhone

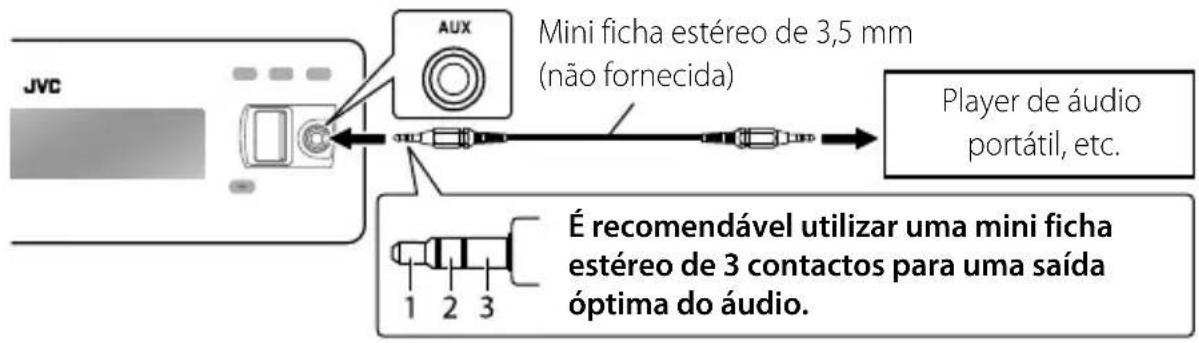

22 Escuchando otros componentes externos
23 Ajustes del sonido

23 Personalización del modo de sonido preajustado—USER

23 Ajuste y almacenamiento del modo de sonido preajustado "My Sound EQ"

24 Ajuste de la sincronización de salida de los altavoces—Time Alignment

26 Ajuste del filtro pasa altos/pasa bajos cruce—X'over HPF/LPF

27 Operaciones de los menús
30 Localización de averías
33 Especificaciones

Cancelación de las demostraciones en pantalla

1 Encienda la unidad.

(Configuración inicial)

3 Seleccione .

(Configuración inicial)

4 Seleccione .

6 Finalice el procedimiento.

Puesta en hora del reloj

1 Encienda la unidad.

(Configuración inicial)

3 Seleccione .

6 Ajuste los minutos.

7 Seleccione <24H/12H>.

8 Seleccione <24Hours> o <12Hours>.

9 Finalice el procedimiento.

Preparación del control remoto

Retire la lámina aislante cuando utilice el control remoto por primera vez.

Lámina aislante

Si disminuye la efectividad de acción del control remoto, cambie la pila.

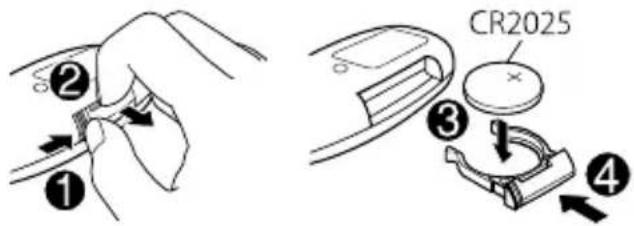

Reemplazo de la pila de litio tipo botón

El receptor está equipado con la función de control remoto en el volante de dirección.

- Si desea más información, consulte también el manual de instrucciones entregado con el adaptador para control remoto.

Precaución:

• Peligro de explosión si se instala la pila de manera incorrecta. Cámbiela solamente por una del mismo tipo o de un tipo equivalente.
• No debe exponer la batería a una fuente de calor intensa como, por ejemplo, a los rayos directos del sol, al fuego, etc.

Advertencia (para evitar accidentes y daños):

• No instale ninguna otra pila distinta de CR2025 o su equivalente.
• No deje el control remoto en un lugar expuesto a la luz directa del sol (como los cubretableros) durante un tiempo prolongado.
• Guarde la pila fuera del alcance de los niños.
• Evite recargar, cortocircuitar, desarmar, calentar la pila, o arrojarla al fuego.
• No deje la pila con otros objetos metálicos.
• No toque la pila con pinzas u otras herramientas similares.
• Enrolle la pila con una cinta y aíslela antes de desecharla o guardarla.

Acerca de los discos

Esta unidad puede reproducir sólo discos CD con:

Discos que no se pueden utilizar:

• Discos que no sean redondos.
- Discos con coloración en la superficie de grabación o discos sucios.
- No es posible reproducir discos grabables/reescribles no finalizados. (Para obtener información sobre el proceso de finalización, consulte su software de escritura de discos o el manual de instrucciones de su grabador de discos).

- No se pueden utilizar CD de 8 cm. Cualquier intento de usar un adaptador puede causar un mal funcionamiento.

Manejo de los discos:

• No toque la superficie de grabación del disco.
• No pegue cintas, etc. en el disco, ni utilice un disco que lleve una cinta adherida.
• No utilice accesorios para discos.
• Limpie el disco desde el centro hacia fuera.
• Limpie el disco con un paño de silicona seco o un paño suave. No utilice ningún tipo de solvente.
• Cuando extraiga el disco de la unidad, hágalo en sentido horizontal.
• Antes de insertar un disco, elimine las rebabas del orificio central y del borde del disco.

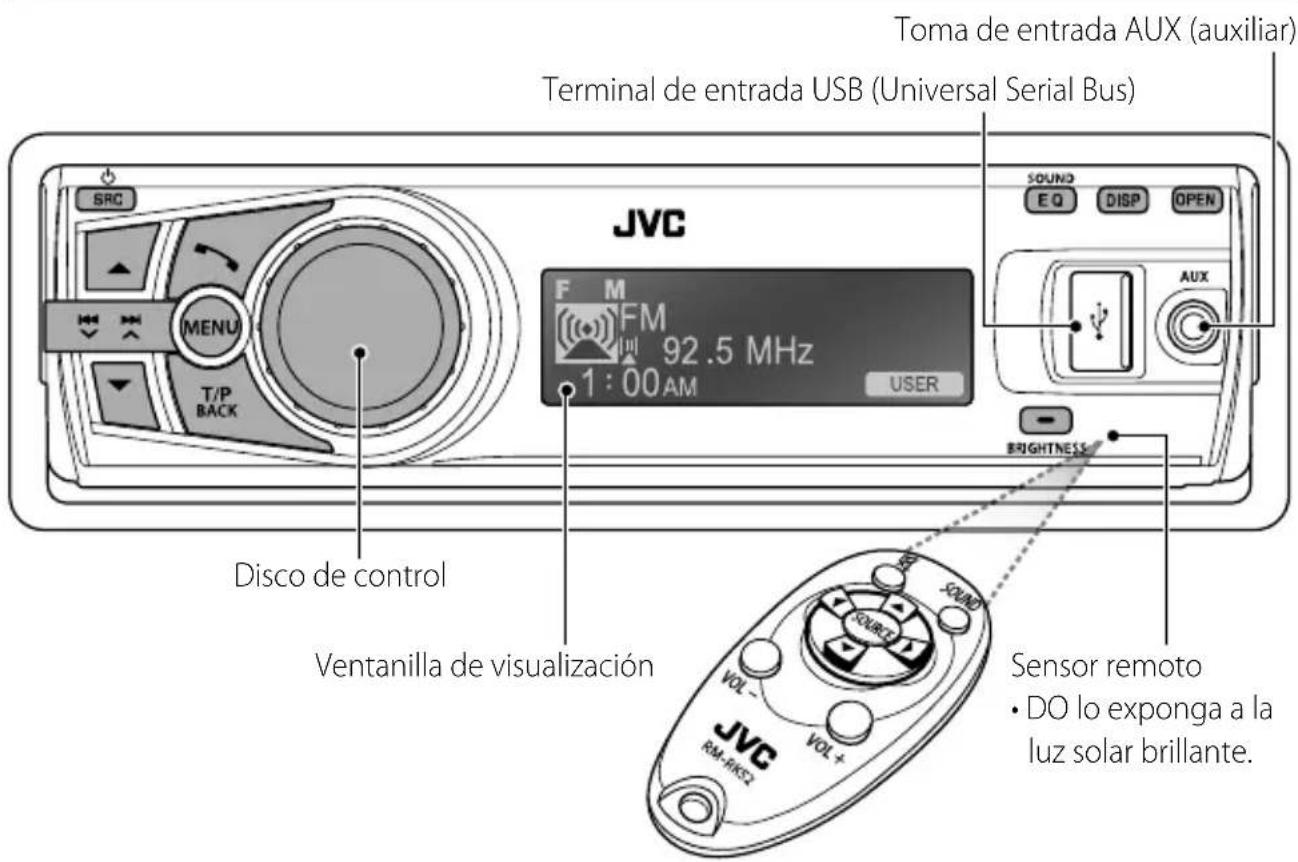

Operaciones básicas

Precaución sobre la reproducción de DualDisc:

El lado no DVD de un "DualDisc" no es compatible con la norma "Compact Disc Digital Audio". Por consiguiente, no se recomienda usar el lado no DVD de un DualDisc en este producto.

Precaución:

Si la temperatura del habitáculo es inferior a 0°C, el movimiento de animación y el desplazamiento del texto serán detenidos en la pantalla para evitar que la imagen visualizada aparezca borrosa. LT aparece en la pantalla.

Estas funciones se vuelven a activar cuando la temperatura aumenta y se restablece la temperatura de funcionamiento.

JVC no se hará responsable de ninguna pérdida de datos en un iPod/iPhone y/o dispositivo de clase de almacenamiento masivo USB mientras se utiliza este sistema.

Mantenimiento

Limpieza de la unidad

Limpie la suciedad del panel con un paño de silicona seco o un paño suave. La negligencia en la observación de esta precaución puede causar daños a la unidad.

Limpieza del conector

Elimine la suciedad del conector de la unidad y del panel. Utilice un paño o un palillo de algodón.

Si pulsa o mantiene pulsado(s) el(los) siguiente(s) botón(es)...

Unidad principal	Control remoto	Operaciones generales
○SRC	—	Se enciende.Se apaga [Sostener].
	SOURCE	Selecciona las fuentes disponibles (si la unidad está encendida).Si la fuente está preparada, también se iniciará la reproducción.
Disco de control (girar)	VOL - / +	Ajusta el nivel de volumen.
	—	Selecciona las opciones.
Disco de control (pulse)		El sonido se enmudece o entra en pausa durante la reproducción.Pulse de nuevo el botón para cancelar el silenciamiento o reanudar la reproducción.
	—	Confirma la selección.
	—	Insgresa a la pantalla “HF (Manos libres) Menu” (página 15) o responde a la llamada entrante cuando la unidad suene. (página 17)Finaliza la llamada [Sostener].
T/P BACK —		Activa/desactiva la recepción de espera de TA. (página 9)Insgresa en el modo de búsqueda PTY [Sostener]. (página 9)Selecciona un terminal de control de un iPod/iPhone [Sostener]. (página 20)Vuelve al menú anterior.
SOUND EQ SOUND		Selecciona el modo de sonido.Mantenga pulsado el botón SOUND EQ en la unidad principal para ingresar directamente a la pantalla “My Sound EQ Set”. (página 23)
DISP —		Cambia la información en pantalla.Desplaza la información en la pantalla [Sostener].
BRIGHTNESS —		Se ingresa directamente al menú <Day Brightness> o <Night Brightness>. (página 28)

- Microsoft y Windows Media son marcas registradas o bien marcas comerciales de Microsoft Corporation en los Estados Unidos y/u otros países.

- La marca Bluetooth y sus logotipos son propiedad de Bluetooth SIG, Inc., y cualquier uso de los mismos por Victor Company of Japan, Limited (JVC) se realiza bajo licencia. Otras marcas y nombres comerciales son de sus respectivos propietarios.

Para escuchar la radio

1

2

• [Pulse] Efectúa automáticamente la búsqueda de emisoras.
- [Sostener] Efectúa manualmente la búsqueda de emisoras. Aparece "M", después, pulse repetidamente el botón.

ST se enciende cuando se recibe una radiodifusión FM estéreo con una intensidad de señal suficiente.

Mejora de la recepción FM

1

[Sostener]

2

⇒ ⇒ ⇒ Se consigue mejorar la recepción, pero se pierde el efecto estereofónico.

Para restablecer el efecto estereofónico, repita el procedimiento para seleccionar .

—SSM (Memoria secuencial de las emisoras más fuertes)

Se pueden preajustar hasta 18 emisoras para FM. Mientras escucha una emisora...

1

[Sostener]

2

Aparece "SSM" y se buscan y almacenan automáticamente las emisoras locales con las señales más fuertes.

Para presintonizar otras 6 emisoras, repita el procedimiento anterior seleccionando uno de los otros rangos de ajuste SSM.

Preajuste manual (FM/AM)

Es posible preajustar hasta 18 emisoras para FM y 6 emisoras para AM.

1

→ Sintonice la emisora que desea preajustar.

2

→ Muestra la pantalla "Preset Mode".

3

⇒ Selecciona el número de preajuste. El número de preajuste parpadea.

Selección de emisoras preajustadas

1

2

▲/▼ : Cambia las emisoras preajustadas.
◀/▶ : [Pulse] Efectúa automáticamente la búsqueda de emisoras.
[Sostener] Efectúa manualmente la búsqueda de emisoras.

Las siguientes funciones se encuentran disponibles sólo para emisoras FM Radio Data System.

Búsqueda de su programa FM Radio Data System favorito—

Búsqueda PTY

Mediante la búsqueda de un código PTY, podrá sintonizar la emisora que está difundiendo su programa favorito.

1

[Sostener]

Aparece el código PTY seleccionado en último término.

2

→ Seleccione uno de los tipos de programas favoritos o un código PTY en la columna izquierda, y comience la búsqueda.

Si hay una emisora que esta difundiendo un programa que tenga el mismo código PTY que el seleccionado por usted, se sintonizará esa emisora.

Recepción de espera Recepción de espera de TA

La recepción de espera de TA permite al receptor cambiar temporalmente a Anuncio de Tráfico (TA) desde cualquier fuente, a excepción de AM.

- Si ajusta el volumen durante la recepción del anuncio de tráfico, el volumen ajustado será memorizado automáticamente. Se aplicará este valor la próxima vez que se active la función de anuncio de tráfico.

Para activar la recepción de espera de TA

Si el indicador TP se enciende, significa que la recepción de espera de TA está activada. Si el indicador TP se parpadea, significa que la recepción de espera de TA aún no está activada.

- Para activar la recepción, sintonice otra emisora que emita señales de Radio Data System requeridas para la recepción de espera de TA.

- Para desactivar la recepción de espera, pulse T/P BACK otra vez.

Recepción de espera de “NEWS (NOTICIAS)”

La recepción de espera de "NEWS (NOTICIAS)" permite a la unidad cambiar temporalmente a su programa de "NEWS (NOTICIAS)" favorito desde cualquier fuente, a excepción de AM.

Para activar la Recepción de espera de "NEWS (NOTICIAS)", consulte . (página 29)

La unidad no cambiará a recepción de espera de anuncio de tráfico o de NEWS (Noticias) cuando la conexión de una llamada se establezca a través de "BT-PHONE".

Seguimiento del mismo programa—Recepción de seguimiento de redes de radio

Cuando conduce el automóvil en una zona donde la recepción de FM no sea satisfactoria, este receptor sintonizará automáticamente otra emisora FM Radio Data System de la misma red, que posiblemente esté transmitiendo el mismo programa con señales más potentes.

Para cambiar la configuración para recepción con seguimiento de redes, consulte . (página 29)

Selección automática de emisoras—Búsqueda de programa

Por lo general, cuando se selecciona un número de preajuste, se sintoniza la emisora memorizada en ese número. Si las señales enviadas por la emisora preajustada de FM Radio Data System no son lo suficientemente fuertes para una buena recepción, esta unidad utilizará los datos AF para sintonizar otra frecuencia que pueda estar difundiendo el mismo programa que la emisora preajustada original.

Para activar la Búsqueda de programa, consulte . (página 29)

Cambio de la información en pantalla

Nombre de la emisora (PS) ↔ Frecuencia de la emisora

Códigos PTY: News, Affairs, Info, Sport, Educate, Drama, Culture, Science, Varied, Pop M (música), Rock M (música), Easy M (música), Light M (música), Classics, Other M (música), Weather, Finance, Children, Social, Religion, Phone In, Travel, Leisure, Jazz, Country, Nation M (música), Oldies, Folk M (música), Document

Escuchando un disco

1

→ Encienda la unidad.

2

La reproducción se inicia automáticamente.

Todas las pistas se reproducen repetidamente hasta que usted cambie la fuente o extraiga el disco.

Para detener la reproducción y expulsar el disco

Si no extrae el disco expulsado en el lapso de 15 segundos, el disco será reinsertado automáticamente en la ranura de carga.

Operaciones básicas

Selecciona la carpeta de MP3/WMA.

[Pulse] Selecciona la pista.

[Sostener] Avanzar o retroceder rápidamente la pista.

Uso del control remoto

▲/▼ : Selecciona la carpeta de MP3/WMA.
◀/▶ : [Pulse] Selecciona la pista.

[Sostener] Avanzar o retroceder rápidamente la pista.

Selección de una pista/carpeta de la lista

• Si el disco MP3/WMA contiene numerosas pistas, puede efectuar una búsqueda rápida (±10, ±100, ±1 000) a través de los discos girando rápidamente el control giratorio.
• Para volver al menú anterior, pulse T/P BACK.

Para un disco MP3/WMA, también puede utilizar el menú de búsqueda (A a Z, 0 a 9 y OTHERS) para desplazarse a través del menú de lista.

- "OTHERS" aparece si el 1° carácter no es una A a Z ni 0 a 9, como, por ejemplo #, —, !, y etc.

Cuando está en el menú de lista....

1 Pulse ▲/▼ para visualizar el menú de búsqueda.

Aparece el primer carácter de la carpeta/ nombre de archivo actual.

2 Pulse ▲/▼ para seleccionar el carácter deseado. Después, pulse el control giratorio para confirmar.

Aparece la lista de pistas del carácter seleccionado.

3 Haga girar el control giratorio para seleccionar la pista deseada. Después, pulse el control giratorio para confirmar.

• En el menú de búsqueda solo se mostrarán los caracteres existentes.
• Pulse y mantenga pulsado ▲/▼ para cambiar continuamente el carácter del menú de búsqueda.
• Si su disco contiene muchas pistas, la búsqueda puede tardar cierto tiempo.

Cómo seleccionar los modos de reproducción

Podrá utilizar solamente uno de los siguientes modos de reproducción a la vez.

1

[Sostener]

2

Track : Repetir la pista actual

Folder : Repetir la carpeta actual

Random

Folder : Reproducir aleatoriamente todas las pistas de la carpeta actual y luego las pistas de las siguientes carpetas

All : Reproducir aleatoriamente todas las pistas

Para cancelar la reproducción repetida o la reproducción aleatoria, seleccione "Off".

Cambio de la información en pantalla

Nombre del álbum/ejecutante (nombre de la carpeta o título del disco)* ←Título de la pista (nombre del archivo)*

* Aparece "No Name" para los CDs convencionales, o en caso de que no esté grabado.

Escuchando un dispositivo USB

Esta unidad está equipada con dos terminales de entrada USB (en el panel de control y el cable USB que viene de la parte trasera de la unidad). Estos dos terminales se pueden utilizar simultáneamente.

Puede accionar el dispositivo USB tal como lo hace con los archivos de un disco. (página 10, 11)

- Esta unidad puede reproducir archivos MP3/ WMA/ WAV guardados en un dispositivo de clase de almacenamiento masivo USB (como una memoria USB, un reproductor de audio digital, etc.)

Terminal de entrada USB

1

→ Encienda la unidad.

2

Todas las pistas se reproducen repetidamente hasta que usted cambie la fuente o desconecte el dispositivo USB.

Continúa...

Precauciones:

• Asegúrese de tener una copia de respaldo de todos los datos importantes.
• No es posible conectar una computadora o un HDD portátil al terminal de entrada USB de la unidad.
• Evite usar el dispositivo USB si puede amenazar la seguridad de conducción.
• La descarga electrostática en el momento de conectar el dispositivo USB puede provocar que el dispositivo no reproduzca de la manera normal. Si este fuera el caso, desconecte el dispositivo USB y, a continuación, reinicialice esta unidad y el dispositivo USB.
• No deje el dispositivo USB en el coche expuesto a la luz directa del sol o a altas temperaturas pues se podrá producir deformación o daños en el dispositivo.
• Puede suceder que esta unidad no pueda reproducir correctamente archivos en un dispositivo USB cuando se utilice un cable prolongador USB.

• Los dispositivos USB equipados con funciones especiales, como por ejemplo, funciones de seguridad de datos, no se pueden usar con esta unidad.

• Al efectuar la conexión con un cable USB, utilice un cable USB 2.0.

• No utilice un dispositivo USB con 2 o más particiones.
• Dependiendo la forma de los dispositivos USB y de los puertos de conexión, puede suceder que algunos de ellos no puedan conectarse correctamente o que haya flojedad en la conexión.
• Esta unidad no puede reconocer ningún dispositivo USB que tenga un régimen distinto de 5 V y que exceda de 1 A.
• No extraiga ni conecte repetidamente el dispositivo USB mientras parpadea "Reading" en la pantalla.
• Esta unidad puede no reconocer una tarjeta de memoria insertada en un lector de tarjetas USB.
• Conecte a la unidad un solo dispositivo por vez. No utilice un hub USB.
• El funcionamiento y la fuente de alimentación pueden no funcionar como es deseado con algunos dispositivos USB.
• Para obtener información adicional, véase debajo.

Información adicional

• Este receptor puede reproducir discos multisesión; no obstante, las sesiones no cerradas serán omitidas durante la reproducción.
• Esta unidad puede reproducir archivos con el código de extensión <.mp3> , <.wma> o <.wav> (sin distinción de caja—mayúsculas/minúsculas).
• Este receptor puede reproducir archivos que cumplan con las siguientes condiciones:

Para discos MP3/WMA:

— Velocidad de bit: MP3/WMA: 5 kbps — 320 kbps

— Frecuencia de muestreo:

MP3: 32 kHz, 44,1 kHz, 48 kHz (para MPEG-1)

Para dispositivos USB:

MP3: — Velocidad de bit:

32 kbps — 320 kbps (MPEG-1)

8 kbps — 160 kbps (MPEG-2)

— Frecuencia de muestreo:

32 kHz, 44,1 kHz, 48 kHz (para MPEG-1)

- Frecuencia de muestreo: 8 kHz — 48 kHz

- Canal: 1 ch/2 ch

WAV: — Velocidad de bit: PCM lineal a 705 kbps y 1 411 kbps

- Frecuencia de muestreo: 44,1 kHz - Canal: 1 ch/2 ch

- Esta unidad es capaz de mostrar etiquetas WMA/WAV y etiquetas ID3 Versión 1,0/1,1/2,2/2,3/2,4 (para MP3).

- La función de búsqueda funciona pero la velocidad de búsqueda no es constante.

- Este receptor puede reproducir archivos grabados en VBR (velocidad variable de bits). (Los archivos grabados en VBR presentan una discrepancia en la indicación del tiempo transcurrido.)

- Número máximo de caracteres para:

- Nombres de las carpetas/archivos: 25 caracteres (incluyendo 4 caracteres de la extensión—<.mp3>, <.wma>, <.wav>)

— Etiqueta MP3/ WMA/ WAV: 128 caracteres

- Esta unidad puede reconocer un total de 20 000 archivos, 2 000 carpetas (999 archivos por carpeta).

- Este receptor no puede reproducir los siguientes archivos:

— Archivos MP3: codificado en formato MP3i y MP3 PRO, en un formato inadecuado, capa 1/2.

- Archivos WMA: formato sin pérdida, profesional y de voz; que no se basan en Windows Media® Audio; protegido contra copia con DRM.

— Archivos que disponen de datos tales como AIFF, ATRAC3, etc.

Bluetooth®

Bluetooth es una tecnología de radiocomunicación inalámbrica de alcance corto para dispositivos móviles, como por ejemplo, teléfonos móviles, PCs portátiles, y otros dispositivos. Los dispositivos Bluetooth se pueden comunicar entre sí mediante conexión sin cables.

Si conecta el adaptador Bluetooth USB (KS-UBT1) suministrado a uno de los terminales de entrada USB de esta unidad, podrá controlar un dispositivo USB con la misma.

Una vez conectado el adaptador USB Bluetooth, esta unidad siempre estará disponible para el apareamiento.

• Sólo se puede detectar un adaptador USB Bluetooth a la vez.
• Consulte también las instrucciones suministradas con el dispositivo Bluetooth.

Esta unidad es compatible con los perfiles Bluetooth siguientes

• HFP (Perfil manos libres) 1.5 • A2DP (Perfil Avanzado de Distribución de Audio)
• OPP (Perfil de carga de objetos) 1.1 1.2
- PBAP (Perfil de acceso a la guía telefónica) • AVRCP (Perfil de Control Remoto de Audio/Video) 1.0 1.3

Conexión de un dispositivo Bluetooth

Cuando se conecta por primera vez un dispositivo Bluetooth a la unidad, efectúe el apareamiento entre la unidad y el dispositivo.

• Una vez establecida la conexión, ésta quedará registrada en la unidad aunque usted la reposicione. Se podrá registrar hasta un máximo de cinco dispositivos en total. Aparece "Pairing Full" cuando intente aparear el 6º dispositivo.
• Esta unidad es compatible con el Apareamiento Simple Seguro (SSP por sus siglas en inglés).
• La secuencia de apareamiento puede ser diferente de la indicada a continuación.
• Sólo se permite conectar simultáneamente un máximo de dos dispositivos para teléfono Bluetooth y uno para audio Bluetooth.

1

→ Encienda la unidad.

2

Terminal de entrada USB

KS-UBT1 (suministrado)

Cable USB desde la parte trasera de la unidad

⇒ Asegúrese de que el adaptador USB Bluetooth esté conectado a uno de los terminales de entrada USB.

Continúa...

3 Utilice el dispositivo Bluetooth para efectuar la búsqueda y seleccione "JVC Unit".

- Con algunos dispositivos Bluetooth, es posible que deba introducir el código PIN después de la búsqueda.

4 Realice una de las siguientes operaciones de apareamiento (lo que aparece depende del proceso de apareamiento del dispositivo Bluetooth).

(A) Si aparece lo siguiente en la pantalla:

Pairing ? Device: [Nombre del dispositivo]

⇒ Seleccione "Yes" para iniciar el proceso de apareamiento.

Si aparece "Now Pairing..."...

⇒ Opere el dispositivo Bluetooth para aceptar.

Si aparece

→ Ingrese un código PIN (Número de identificación personal) en el dispositivo Bluetooth.

- Antes del apareamiento, puede cambiar al código PIN que desee. (página 19) [Inicial: 0000]

(B) Si aparece lo siguiente en la pantalla:

8 Pairing ? Device: [Nombre del dispositivo] Passkey: XXXXXX

Asegúrese de que la clave de acceso aparezca en la unidad y que el dispositivo Bluetooth sea el mismo. A continuación, confirme la clave de acceso en la unidad pulsando el control giratorio. Opere el dispositivo Bluetooth para confirmar la clave de paso.

- “XXXXXX” es un código de 6 dígitos que aparecen en diferentes combinaciones (aunque se trate del mismo dispositivo) cada vez que se realiza el apareamiento.

5 Si el apareamiento se realiza con éxito, la unidad establecerá la conexión Bluetooth con el dispositivo Bluetooth*. (Aparece "Pairing COMPLETED" y) se ilumina en la pantalla.)

- El dispositivo permanece registrado aún después de desconectarlo. Utilice (o active , página 19) para conectar el mismo dispositivo a partir de la próxima vez.

* Es posible que algunos dispositivos no se puedan conectar a la unidad después del apareamiento. Conecte el dispositivo a la unidad manualmente.

Para borrar un dispositivo registrado

1 Pulse y mantenga pulsado MENU.
2 Gire el control giratorio para seleccionar y, a continuación, púlselo para confirmar.
3 Gire el control giratorio para seleccionar y, a continuación, púlselo para confirmar.
4 Gire el control giratorio para seleccionar el dispositivo que desea borrar y, a continuación, púlselo para confirmar. Aparecerá "Delete OK?".
5 Pulse el control giratorio para borrar la selección.

"OK" aparece cuando se borra el dispositivo.

Para volver al menú anterior, pulse T/P BACK.

Para conectar/desconectar un dispositivo registrado

1 Pulse y mantenga pulsado MENU.
2 Gire el control giratorio para seleccionar y, a continuación, púlselo para confirmar.
3 Gire el control giratorio para seleccionar o y, a continuación, púlselo para confirmar.
4 Gire el control giratorio para seleccionar el dispositivo que desea conectar/desconectar y, a continuación, púlselo para confirmar.

Aparece "Connected [Nombre del dispositivo]/ Disconnected [Nombre del dispositivo]" cuando se conecta/desconecta el dispositivo.

Cómo hacer una llamada

1

→ Insgresa en la pantalla "HF Menu".

2

Gire el control giratorio y seleccione el nombre/número de teléfono que desea llamar y, a continuación, púlselo para confirmar.

• Aparece "No History Found" si no hay ningún historial guardado.
• Aparece "No Entries Found" o "Send Phonebook Manually", dependiendo de los ajustes de "Phonebook Select". (Véase la columna derecha.)

Si seleccionó "Dial Number" en el paso 2...

Introduzca el número de teléfono que desea llamar.

Gire el control giratorio para seleccionar un número o un carácter (0 - 9, *, #, +), pulse I◀◀V/▶▶I para desplazarse a la posición de entrada. Una vez que termine de introducir el número, pulse el control giratorio para confirmar.

Si seleccionó "Voice" en el paso 2...

Diga el nombre (palabras registradas) que desea llamar cuando aparezca "Waiting Voice [Nombre del dispositivo]".

• Pulse y mantenga pulsado para activar directamente la operación de marcación por voz si hay un solo teléfono conectado.
  Si hay dos teléfonos conectados, aparecerá la pantalla "Phone list" al pulsar y mantener pulsado. Gire el control giratorio y seleccione el teléfono para activar la operación de marcación por voz y, a continuación, púlselo para confirmar.
• Disponible solamente cuando el teléfono móvil conectado dispone del sistema de reconocimiento de voz.
• Si el teléfono conectado no es compatible con esta función, aparecerá "Not Support".

Si seleccionó "Settings" en el paso 2...

Gire el control giratorio y seleccione un elemento (véase lo siguiente) y, a continuación, púlselo para confirmar. Los siguientes ajustes son aplicables al dispositivo apareado. Si no hay otro dispositivo apareado, vuelva a realizar los ajustes.

- Phonebook Select\*

In Phone [Inicial] : La unidad busca en la guía telefónica del teléfono conectado.

In Unit : La unidad busca en la guía telefónica registrada en la misma. (Para copiar la memoria de la guía telefónica, en la página 19).

• Si la guía telefónica contiene muchos números, podrá efectuar la búsqueda rápida (±10, ±100, ±1 000) girando rápidamente el control giratorio.
• Para buscar en la guía telefónica, consulte la página 16.
  * Se puede seleccionar solamente cuando el teléfono conectado es compatible con PBAP.

- Auto Answer

On : La unidad contesta automáticamente las llamadas entrantes. / Off [Inicial] : La unidad no contesta las llamadas automáticamente. Pulse o el control giratorio para contestar.

- Ringing Tone

In Unit [Inicial] : La unidad hace sonar un timbre para informarle que se ha recibido una llamada/Mensaje de texto.

-Call : Seleccione el tono de timbre preferido para las llamadas que recibe [ Tone 1 — 5 ].
- Message : Seleccione el tono de timbre preferido para cuando se recibe un Mensaje de texto [ Tone 1 — 5 ].
- El tono de llamada predeterminado difiere según el dispositivo apareado.

In Phone : La unidad emite un tono audible mediante el tono de timbre del teléfono conectado para avisarle que ha entrado una llamada/mensaje de texto. (Si no es compatible con esta función, el teléfono móvil conectado emite el tono audible).

- Ring Color

29 colores preajustados [ Inicial: Color 06 ] : cuando entra una llamada/mensaje de texto, la pantalla destellará en el color seleccionado. (Al contestar la llamada o interrumpirse la llamada entrante, la pantalla cambiará al color original.) / Off : Se cancela.

- NR/EC Mode

On [Inicial] : Para brindar un sonido más nítido, la unidad ajusta la Reducción de ruidos y la Cancelación de eco del micrófono conectado a la misma. / Off : Se cancela.

- MIC Setting

Ajusta la sensibilidad [Level 01/02/03] del micrófono conectado a la unidad. [ Inicial: Level 02 ]

- Message Notice

On [Inicial] : La unidad le informa la llegada de un mensaje emitiendo un pitido audible y visualizando "[Nombre del dispositivo] Received Message". / Off : La unidad no le informa la llegada de un mensaje.

Para seleccionar un contacto de la guía telefónica

1 Seleccione el método de llamada "Phonebook". (página 15)
2 Pulse ▲/▼ para que aparezca el menú de búsqueda (A a Z, 0 a 9 y OTHERS).
"OTHERS" aparece si el 1° carácter no es una A a Z ni 0 a 9, como, por ejemplo #, —, !, y etc.
3 Pulse ▲/▼ para seleccionar el carácter deseado y, a continuación, púlselo para confirmar.
Aparece la lista de nombres del carácter seleccionado.
4 Gire el control giratorio para seleccionar el contacto que desea y, a continuación, púlselo para confirmar.
- En el menú de búsqueda solo se mostrarán los caracteres existentes.
- Pulse y mantenga pulsado ▲/▼ para cambiar continuamente el carácter del menú de búsqueda.
- Si su guía telefónica contiene muchos contactos, la búsqueda puede tardar un tiempo.

Para borrar un contacto (nombre/número de teléfono)

Sólo cuando se selecciona "In Unit" para "Phonebook Select". (página 15)

1 Pulse para acceder a la pantalla "HF Menu".
2 Visualiza la lista de nombres/números de teléfono utilizando uno de los métodos de llamada. (página 15)
3 Gire el control giratorio para seleccionar el nombre/número telefónico que desea borrar.
4 Pulse y mantenga pulsado T/P BACK para acceder a la pantalla "Delete Entries".
5 Haga girar el control giratorio para seleccionar "Delete" o "Delete All".
- Si selecciona "Delete", se borrará el nombre/número telefónico seleccionado en el paso 3.
- Si selecciona "Delete All", se borrarán los números listados en la selección del paso 2.
6 Pulse el control giratorio para confirmar.

Recibiendo/terminando una llamada telefónica

Cuando entra una llamada, la fuente cambiará automáticamente a "BT FRONT/ BT REAR".

• Aparece "Receiving...[Número de teléfono/ nombre]" en la pantalla.
• La pantalla parpadeará en azul. ("Ring Color", página 16)

Cuando está activado....

La unidad contesta automáticamente las llamadas entrantes.

- Pulse o el control giratorio para contestar la llamada entrante cuando se desactive .

Durante una conversación telefónica...

- Gire el control giratorio para ajustar el nivel del volumen del teléfono [00 – 50]. [ Inicial: VOL 15 ]

El ajuste realizado no afecta a las demás fuentes.

- Pulse ▲/▼ para ajustar la sensibilidad del micrófono [1 – 3]. (Conforme aumenta el número, el micrófono se vuelve más sensible.)

- Pulse I◀◀∨/▶▶I para activar/desactivar el modo de reducción de ruido y cancelación de eco.

Para finalizar una llamada entrante, pulse y mantenga pulsado o el control giratorio.

Para cambiar el medio de conversación (unidad/teléfono móvil)

Pulse el control giratorio durante una llamada telefónica y luego continúe conversando con el otro medio de conversación.

- Las operaciones pueden diferir según el dispositivo Bluetooth conectado.

Para cambiar entre dos teléfonos móviles conectados

Cuando hay dos teléfonos móviles conectados a la unidad, podrá acceder a ambas pantallas "HF Menu".

Pulse para acceder a la pantalla "HF Menu" del 1er. teléfono, vuélvalo a pulsar para acceder a la pantalla "HF Menu" del 2do. teléfono.

- Para volver a la pantalla "HF Menu" del 1er. teléfono, pulse T/P BACK.

Llegada de un mensaje de texto

Cuando entre un mensaje de texto, sonará el timbre de la unidad si el teléfono móvil admite mensajes de texto y "Message Notice" se encuentra ajustado a "On". (página 16)

• Aparece "Received Message" y la pantalla se ilumina en azul. ("Ring Color", página 16)
• No se puede leer, editar ni enviar un mensaje a través de la unidad.

Uso del control remoto

▲/▼/◄/► /SOURCE : [Pulse] Contesta las llamadas.

[Sostener] Rechaza las llamadas.

Información adicional

• Si desea realizar actividades complicadas mientras conduce (como por ejemplo, marcar números, utilizar la guía telefónica, etc.), detenga el coche en un lugar seguro.
• Dependiendo de la versión de Bluetooth, puede suceder que algunos dispositivos Bluetooth no se puedan conectar a esta unidad.
• Si conecta un adaptador USB Bluetooth diferente, toda la información y los dispositivos registrados serán eliminados.
• Esta unidad y algunas funciones podrían no funcionar con algunos dispositivos Bluetooth.
• Las condiciones de conexión pueden variar según las circunstancias.
• Si apaga la unidad, desmonta el panel de control, o desconecta el adaptador Bluetooth USB durante una conversación telefónica, se desconectará la conexión Bluetooth. Continúe la conversación con su teléfono móvil.
• El dispositivo se desconecta al apagar la unidad.
• Si desea obtener más información sobre Bluetooth, visite el siguiente sitio web de JVC: http://www.jvc.co.jp/english/car/index.html (Sitio web sólo en inglés).

Uso del reproductor de audio Bluetooth

Las operaciones y las indicaciones en pantalla difieren según el dispositivo conectado.

→ Seleccione "BT FRONT" o "BT REAR".

Si la reproducción no comienza automáticamente, opere el reproductor de audio Bluetooth para comenzar la reproducción.

Operaciones básicas

Inicia o reanuda la reproducción.

Silencia el sonido.

Selecciona el grupo/carpeta.

[Pulse] Salto hacia atrás/salto hacia adelante. [Sostener] Avanzar o retroceder rápidamente la pista.

Uso del control remoto

◀/▶ : [Pulse] Salto hacia atrás/salto hacia adelante.

[Sostener] Avanzar o retroceder rápidamente la pista.

Cómo seleccionar los modos de reproducción

- Para dispositivos Bluetooth compatibles con AVRCP 1.3.

1

[Sostener]

2

→ "Repeat" ↔ "Random"
3

Repeat

Track : Repetir la pista actual

All : Se repiten todas las pistas

Group : Repite todas las pistas del grupo actual

Random

All : Reproducir aleatoriamente todas las pistas

Group : Reproduce aleatoriamente todas las pistas del grupo actual

Para cancelar la reproducción repetida o la reproducción aleatoria, seleccione "Off".

Cambio de la información en pantalla

Nombre del álbum/ejecutante ←Título de la pista

Cambio de los ajustes de Bluetooth

1

[Sostener]

2

3 Repita el paso 2 para seleccionar un elemento de ajuste (consulte la tabla de la página 19) y, a continuación, repita el procedimiento para cambiar el ajuste consecuentemente.

- Para volver al menú anterior, pulse T/P BACK.

- Para salir de un menú, pulse MENU.

Opción del menú	Ajuste seleccionable, [ Inicial: Subrayado ]
Connect Phone*1 / Connect Audio	Gire el control giratorio para seleccionar el dispositivo que desea conectar. Aparece “Connected [Nombre del dispositivo]” en la pantalla cuando se conecta el dispositivo.
Disconnect Phone/ Disconnect Audio	Gire el control giratorio para seleccionar el dispositivo que desea desconectar. Aparece “Disconnected [Nombre del dispositivo]” en la pantalla cuando se desconecta el dispositivo.
Delete Pairing	Gire el control giratorio para seleccionar el dispositivo que desea borrar y, a continuación, púlselo para confirmar. (página 14)
Phonebook Trans	Puede copiar, a esta unidad, la memoria de la guía telefónica de un teléfono móvil (a través de OPP). Para realizar el apareamiento, es posible que deba ingresar el código PIN o verificar la clave de acceso desde el teléfono móvil. Puede transferir un máximo de 400 números.
Set PIN Code	Antes del apareamiento, puede cambiar al código PIN que desee (número de 1 a 6 dígitos). [ Inicial:0000 ]Gire el control giratorio para seleccionar un número, pulse |◀◀∨/▶▶| para moverse a la posición de entrada y, a continuación, pulse el control giratorio para confirmar la entrada.
Auto Connect On	__ : Al encender la unidad, la conexión se establece automáticamente con el dispositivo Bluetooth registrado. / Off : La unidad no se conecta con el dispositivo Bluetooth automáticamente. Utilicepara conectar.
Initialize Yes	: Inicialice todos los ajustes Bluetooth (incluyendo apareamiento almacenado, guía telefónica, etc.). / No : Se cancela.
Information My BT Name	: Muestra el nombre de la unidad (JVC Unit). / My Address : Muestra la dirección de adaptador USB Bluetooth. / ConnectedPhone * : Muestra el nombre del teléfono conectado. / ConnectedAudio * : Muestra el nombre del dispositivo de audio conectado.

*1 No se visualiza cuando hay dos teléfonos Bluetooth conectados simultáneamente.

*2 Aparece sólo cuando se ha conectado un teléfono/reproductor de audio Bluetooth.

Escuchando un iPod/iPhone

Utilizando el cable USB 2.0 (accesorio del iPod/iPhone), puede conectar un iPod/iPhone al terminal de entrada USB del panel de control o el cable USB desde la parte trasera de la unidad.

→ Encienda la unidad.

La reproducción se inicia automáticamente.

Terminal de entrada USB

Cable USB 2.0 (accesorio del iPod/iPhone)

Cable USB desde la parte trasera de la unidad

Continúa...

Precauciones:

• Evite usar el iPod/iPhone si puede amenazar la seguridad de conducción.
• Para evitar el borrado accidental, asegúrese de sacar copia de respaldo de todos los datos importantes.

Selección del terminal de control

[Sostener]

→ <Headunit Mode/ iPod Mode/

Application Mode>

- Para conocer detalles, consulte en la página 29.

Operaciones básicas

Aplicable en . Con , aplicable sólo en algunas aplicaciones de audio.

[Pulse] Selecciona la pista/capítulo. [Sostener] Avanzar o retroceder rápidamente la pista.

Uso del control remoto

◀/▶ : [Pulse] Selecciona la pista/capítulo. [Sostener] Avanzar o retroceder rápidamente la pista.

Seleccionar una pista en el menú

No applicable en .

1

2

→ Seleccione la pista que desea. Repita este paso hasta que se seleccione la pista que desee.

• Si el menú seleccionado contiene numerosas pistas, puede efectuar la búsqueda rápida (±10, ±100, ±1 000) a través del menú girando rápidamente el control giratorio.
• Para volver al menú anterior, pulse T/P BACK.

También puede utilizar el menú de búsqueda (A a Z y 0 a 9) para desplazarse a través del menú deseado.

Después de haber seleccionado el menú deseado (en el paso 2 de la columna izquierda)...

1 Pulse ▲/▼ para visualizar el menú de búsqueda.

Aparece el primer carácter del nombre de archivo actual.

2 Pulse ▲/▼ para seleccionar el carácter deseado. Después, pulse el control giratorio para confirmar.

Aparece la lista de pistas del carácter seleccionado.

3 Haga girar el control giratorio para seleccionar la pista deseada. Después, pulse el control giratorio para confirmar.

• En el menú de búsqueda solo se mostrarán los caracteres existentes.
• Pulse y mantenga pulsado ▲/▼ para cambiar continuamente el carácter del menú de búsqueda.
• Si su iPod/iPhone contiene muchas pistas, la búsqueda puede tardar cierto tiempo.
• La búsqueda puede no funcionar en algunas de las capas del menú seleccionado.

Cómo seleccionar los modos de reproducción

No applicable en .

1

[Sostener]

2

One : Funciona de igual manera que "Repetir Una" del iPod

All : Funciona de igual manera que "Repetir Todas" del iPod

Random

Album : Funciona de igual manera que "Aleatorio Álbumes" del iPod

Song : Funciona de igual manera que "Aleatorio Canciones" del iPod

• Para cancelar la reproducción repetida o la reproducción aleatoria, seleccione "Off".
• "Random Album" no está disponible para algunos iPod/iPhone.
• Para volver al menú anterior, pulse T/P BACK.

Cambio de la información en pantalla

Nombre del álbum/ Nombre del artista ↔ Título de la pista

Uso de la aplicación iPod/iPhone

Con la unidad en , podrá utilizar una aplicación original de JVC (por ejemplo, JVC Drive Smart).

Para más información sobre JVC Drive Smart, visite el sitio web de JVC: http://www.jvc.co.jp/english/car/index.html (Sitio web sólo en inglés)

Información adicional

- Fabricado para iPod touch (1ra., 2da., 3ra. y 4ta. generación) iPod classic

iPod con Vídeo * (5ta. generación)

iPod nano (1ra. *, 2da., 3ra., 4ta., 5ta. y 6ta. generación)

iPhone 4

iPhone 3GS

iPhone 3G

iPhone

* no está disponible.
- No se puede navegar a través de archivos de video en el menú "Videos" en .
- El orden de canciones mostrado en el menú de selección de esta unidad puede diferir del que se encuentra en el iPod.
- Esta unidad puede visualizar hasta un máximo de 128 caracteres (código ASCII).
- Cuando opera un iPod/iPhone, algunas operaciones pueden no funcionar correctamente o como se desea. En tal caso, visite el siguiente sitio web de JVC: http://www.jvc.co.jp/english/car/index.html (Sitio web sólo en inglés).

Escuchando otros componentes externos

Puede conectar un componente externo al jack de entrada AUX (auxiliar) en el panel de control.

Preparativos:

Asegúrese de que esté seleccionado para el ajuste → . (página 30)

- Para mayor información, consulte también las instrucciones suministradas con los componentes externos.

1

→ "AUX IN"

3

⇒ Ajuste el volumen.

2

Encienda el componente conectado y comience a reproducir la fuente.

4

Ajuste el sonido según se desee. (página 23)

Conectando un componente externo al jack de entrada AUX

Ajustes del sonido

Podrá seleccionar un modo de sonido preajustado adecuado al género musical.

FLAT → NATURAL → DYNAMIC → VOCAL → BASS → USER*1 → SOUND 1*2 → SOUND 2*2 → SOUND 3*2 → (vuelta al comienzo)

* Para los ajustes, consulte "Personalización del modo de sonido preajustado—USER" más abajo.
*2 Para los ajustes, consulte "Ajuste y almacenamiento del modo de sonido preajustado "My Sound EQ"" más abajo.

Personalización del modo de sonido preajustado—USER

Puede personalizar el modo de sonido preajustado (FLAT/ NATURAL/ DYNAMIC/ VOCAL/ BASS).

1

[Sostener]

2

- Si selecciona SOUND 1/2/3 para el modo de sonido, no se podrá realizar ningún ajuste. Aparecerá "Fix (My Sound)".

3

→ Seleccione la frecuencia [ 50 Hz/200 Hz/ 800 Hz/ 3.2 kHz/ 12.5 kHz].

⇒ Ajuste el nivel [-9 dB a +9 dB].

- Repita este paso para seleccionar otra frecuencia y ajustar el nivel.

4

→ Confirme los ajustes. Los ajustes realizados serán almacenados y cambiados a "USER".

Ajuste y almacenamiento del modo de sonido preajustado "My Sound EQ"

Puede personalizar el ajuste del filtro (EQ y LOUD) según el sonido de un determinado instrumento.

1

⇒ Muestra la pantalla "My Sound EQ Set".

2

⇒ Selecciona un ejemplo de archivo de música.

Default Music : Reproduce el archivo de música interno.

Optional Music : Reproduce los archivos <.jms> del dispositivo USB conectado. (página 24)

Continúa...

3 Si seleccionó "Default Music" en 2...

1 Pulse I◀◀∨/▶▶I/para seleccionar el sonido instrumental que desea ajustar (cotejando con el sonido de referencia, p. ej. tambor).

Paso 1: Reproduce los sonidos de todos los instrumentos.

Paso Reproduce los sonidos de frecuencias bajas (p. ej. Graves).

Paso Reproduce los sonidos de frecuencias medias (p. ej. Piano).

Paso 4: Reproduce los sonidos de frecuencias medias a altas (p. ej. Brass)

Paso 5: Reproduce los sonidos de frecuencias altas (p. ej. Cymbal).

2 Gire el control giratorio para ajustar el nivel [-9 a +9].

3 Pulse el control giratorio para confirmar el ajuste.

4 Gire el control giratorio para seleccionar un modo de sonido [SOUND 1/2/3]. A continuación, pulse el control giratorio para almacenar.

La unidad vuelve a la pantalla de reproducción y el modo de sonido seleccionado [SOUND 1/2/3] se selecciona automáticamente.

• Si se selecciona "0" en todos los pasos (1 — 5), se seleccionará "FLAT".
• Para almacenar otro modo de sonido, repita los pasos 1 a 3.

Si seleccionó "Optional Music" en 2...

⇒ Se selecciona una opción de la lista. (Esta lista muestra sólo los archivos <.jms> contenidos en la carpeta raíz del dispositivo USB.)
- Visite el siguiente sitio web de JVC: http://www.jvc.co.jp/english/car/index.html (sitio web sólo en inglés) para:

- Verificar el método de bajada.

- Bajar archivos <.jms>.

• Aparece "No External File" cuando no hay ningún archivo <.jms> en la carpeta raíz o no hay un dispositivo USB conectado.
• Si hay dos dispositivos USB conectados simultáneamente, guarde los archivos <.jms> en sólo uno de ellos.
• Aparece "Error" cuando el archivo sea ilegible.

Ajuste de la sincronización de salida de los altavoces—Time Alignment

1

[Sostener]

2

→ Seleccione el tipo de vehículo [User/Compact/Sedan M/Sedan L/SUV/Sm.SUV/Truck/X'Over/Wagon/Minivan/Van].

⇒ Seleccione la posición de asiento [All/Front/L.Front/R.Front].

4

⇒ Confirme los ajustes y pase a la siguiente pantalla.

5

⇒ Seleccione el altavoz [L.Front/ R.Front/ L.Rear/ R.Rear/Subwoofer *].

* Se visualiza sólo cuando se selecciona para . (página 29)

⇒ Seleccione la distancia desde la posición de audición (posición de asiento seleccionada en el paso 3) [50 cm (1.6ft)— 500 cm (16.4ft)].

- Repita este paso para ajustar el otro altavoz y su distancia.

6

→ Confirme los ajustes. Los ajustes realizados serán almacenados y cambiados a "USER".

Configuraciones iniciales

Tipo de vehículo	Posición del asiento	Distancia del altavoz [ cm ]
		L. Front	R. Front	L. Rear	R. Rear	Subwoofer
User	ALL 115 1	15 115	15 115
	Front 115	115 100	100 135
	L. Front 100	140 80	130 140
	R. Front 140	100 130	80 140
Compact	ALL 110 1	10 110	110 110
	Front 120	120 105	105 115
	L. Front 105	140 85	125 120
	R. Front 140	105 125	85 120
Sedan M	ALL 115 1	15 115	115 115
	Front 115	115 100	100 135
	L. Front 100	140 80	130 140
	R. Front 140	100 130	80 140
Sedan L	ALL 140 1	140 140	140 140
	Front 120	120 155	155 140
	L. Front 105	145 150	170 145
	R. Front 145	105 170	150 145
SUV	ALL 150 1	150 150	150 150
	Front 140	140 130	130 205
	L. Front 125	170 110	160 210
	R. Front 170	125 160	110 210
Sm.SUV	ALL 130 1	130 130	130 130
	Front 145	145 115	115 135
	L. Front 110	150 95	140 140
	R. Front 150	110 140	95 140
Truck	ALL 135 1	135 135	135 135
	Front 140	140 130	130 130
	L. Front 125	170 105	160 140
	R. Front 170	125 160	105 140
X'Over	ALL 115 1	115 115	115 115
	Front 120	120 105	105 120
	L. Front 105	145 85	130 125
	R. Front 145	105 130	85 125
Wagon	ALL 120 1	120 120	120 120
	Front 120	120 100	100 155
	L. Front 105	145 80	130 160
	R. Front 145	105 130	80 160
Minivan	ALL 165 1	165 165	165 165
	Front 130	130 175	175 220
	L. Front 110	160 160	200 225
	R. Front 160	110 200	160 225
Van	ALL 205 2	205 205	205 205
	Front 140	140 225	225 300
	L. Front 115	175 210	250 300
	R. Front 175	115 250	210 300

Ajuste del filtro pasa altos/pasa bajos cruce—X'over HPF/LPF

1

[Sostener]

2

→ Selecciona el método de ajuste [Easy/ Pro].

4

Si seleccionó "Easy" en el paso 3...

1 Pulse ◀◀◀V ▶▶▶I para seleccionar el altavoz [Front/ Rear/ Subwoofer*].

* Se visualiza sólo cuando se selecciona para . (página 29)

2 Gire el control giratorio para seleccionar el tamaño del altavoz.

Front/ Rear:

Full [ Inicial]/ 10cm (4")/

13cm (5-1/4") / 16cm (6-1/2") /

17cm (6-3/4") / 18cm (7") /

10x15cm (4x6") / 13x18cm (5x7") /

15x20cm (6x8") / 15x23cm (6x9") /

18x25cm (7x10")

Subwoofer :

3 Pulse ▲/▼ para seleccionar la unidad de medición [ cm/ inch ].

4 Pulse el control giratorio para confirmar los ajustes.

Si seleccionó "Pro" en el paso 3...

seleccionar el altavoz [Front/ Rear/ Subwoofer*].

* Se visualiza sólo cuando se selecciona para . (página 29)

2 Gire el control giratorio para seleccionar la frecuencia de corte.

Front/ Rear :

HPF 30Hz — HPF 200Hz : Se activa el filtro pasa altos (HPF). Las frecuencias inferiores a la frecuencia seleccionada no se escuchan por los altavoces delanteros/traseros.

HPF Off [ Inicial ] : Se desactiva HPF (todas las señales se envían a los altavoces delanteros/traseros).

Subwoofer :

LPF 30Hz — LPF 200Hz :

[Inicial: LPF 80Hz] : Se activa el filtro pasa bajos (LPF). Las frecuencias inferiores a la frecuencia seleccionada se envían al subwoofer.

LPF Off : Se desactiva el LPF (todas las señales se envían a los altavoces delanteros/traseros).

3 Pulse ▲/▼ para seleccionar la calidad de HPF/LPF [-12dB/oct/-18dB/oct/-24dB/oct].

[Inicial:

Front/ Rear: -18dB/oct, Subwoofer: -12dB/oct]

4 Pulse el control giratorio para confirmar los ajustes.

Operaciones de los menús

1

[Sostener]

La operación se cancela si no se efectúa ninguna operación durante aproximadamente 60 segundos.

2

Repita el paso 2, si es necesario.

• Para volver al menú anterior, pulse T/P BACK.
• Para salir de un menú, pulse MENU.

Opción del menú		Ajuste seleccionable, [ Inicial: Subrayado ]
DEMO		On : La demostración en pantalla se activará automáticamente si no se efectúa ninguna operación durante unos 20 segundos. / Off: Se cancela. (página 4)
Clock	Set Clock	Para los ajustes, consulte la página 4.
	24H / 12H	Para los ajustes, consulte la página 4.
	Clock Adjust*1	Auto : El reloj incorporado se ajusta automáticamente utilizando los datos CT (hora del reloj) de la señal Radio Data System. / Off: Se cancela.
Color	Button Zone	29 colores preajustados / User / COLORFLOW 1/ 2/ 3 : Selecciona individualmente su color preferido para la iluminación de los botones (excepto para EQ /DISP / OPEN / BRIGHTNESS) y para la pantalla.Si selecciona, la iluminación de los botones y de la pantalla cambiará al color actual/seleccionado de.Color inicial : Button Zone [ 06], Display Zone [ 01], All Zone [ 06]Zona de visualizaciónZona de los botonesTodas las zonas
	Display Zone
	All Zone
Color Setup	Day Color Button Zone		Puede crear individualmente sus propios colores día y noche paray.
			Display Zone
	Night Color	Button Zone	Pulse ▲/▼ para seleccionar un color primario [ Red/ Green/ Blue] y, a continuación, gire el control giratorio para ajustar el nivel [00— 31]. Repita este procedimiento hasta que termine de ajustar todos los tres colores primarios. Después, pulse el control giratorio para confirmar.Si seleccionó “ 00” para todos los colores primarios para, no aparecerá nada en la pantalla.
		Display Zone
	Menu Color	On : Cambia la iluminación de la pantalla y de los botones (excepto EQ / DISP / OPEN / BRIGHTNESS) durante las operaciones de los modos de menú, búsqueda de lista y reproducción. / Off : Se cancela.

*1 Sólo tiene efecto cuando se reciben datos CT (hora del reloj).

Continúa...

Opción del menú		Ajuste seleccionable, [ Inicial: Subrayado ]
Dimmer	Dimmer Set Auto____: Cambia la iluminación de la pantalla y de los botones entre los ajustes diurno/ nocturno en/____/____cuando usted apaga/enciende los faros del vehículo *2. / Time Set : Programa el temporizador de inicio/fin del atenuador de luz. Gire el control giratorio para ajustar el tiempo de inicio y, a continuación, púlselo para confirmar. Repita este paso para ingresar el tiempo de fin. / On : Selecciona el ajuste nocturno en/____/____para la iluminación de la pantalla y de los botones. / Off : Selecciona el ajuste diurno en/____/____para la iluminación de la pantalla y de los botones.
	Brightness Day [23] / Night [11] : Personaliza el nivel de brillo de la pantalla y la iluminación de los botones [00—31] para uso diurno y nocturno.Si pulsa BRIGHTNESS puede ingresar directamente al menú o<Night Brightness>.
Display	Scroll *3	Once : Desplaza una vez la información visualizada. / Auto : El desplazamiento se repite (a intervalos de 5 segundos). / Off : Se cancela.(Pulsando DISP durante más de 1 segundo podrá desplazar la indicación independientemente del ajuste.)
	Tag Display On____: Muestra la información de etiqueta mientras se reproducen pistas MP3/WMA/WAV. / Off : Se cancela.
	LCD Type Negative____: Patrón negativo de la pantalla. / Positive : Patrón positivo de la pantalla. / Auto : Se seleccionarán patrones positivos durante las horas del día *4; mientras que se utilizará el patrón negativo durante la noche *4.
	Contrast Level 01 — Level 08 [Level 05] : Ajusta el contraste de la pantalla para que las indicaciones en pantalla aparezcan claras y legibles.
EQ/DSP	EQ	Para los ajustes, consulte la página 23.
	Time Alignment	Para los ajustes, consulte la página 24.
	D. T.Expander *5	On : La función Expansor digital de pistas compensa los sonidos de frecuencias altas para las pistas digitales comprimidas (por ej. fuentes de música digitales). / Off : Se cancela.El efecto del Expansor digital de pistas puede escucharse en las siguientes condiciones: MP3/WMA: Velocidad de bit: 64 kbps a 128 kbps; frecuencia de muestreo: sólo 44,1 kHz, 48 kHzArchivos de música de iPod/iPhone: Frecuencia de muestreo: sólo 44,1 kHz, 48 kHz
Audio	Fad/Bal *6, *7	Fad (fader) : F6 — R6 [0] : Pulse ▲/▼ para ajustar el balance de salida de los altavoces delanteros y traseros. / Bal (balance) : L6 — R6 [0] : Pulse I◀◀▼▶▶1 para ajustar el balance de salida de los altavoces izquierdo y derecho.
	Loud *8	Loud1/2/ 3 : Refuerza las frecuencias altas y bajas para producir un sonido bien balanceado a bajos niveles de volumen. / Off : Se cancela.

*2 Se requiere la conexión del conductor de control. (Consulte el “Manual de instalación/conexión.”) Este ajuste podría no funcionar correctamente en algunos vehículos (especialmente en aquellos que disponen de un dial de control). En este caso, cambie el ajuste a cualquier otra opción distinta de .
*3 Algunos caracteres o símbolos no serán mostrados correctamente (o aparecerán en blanco) sobre la pantalla.
*4 Depende del ajuste de .
*5 Ningún efecto en el caso de CD-DA o Bluetooth audio.
*6 Si está utilizando un sistema de dos altavoces, ajuste el nivel de fader a <00>.
*7 El ajuste no afecta a la salida del subwoofer.
*8 Si se selecciona SOUND 1/2/3 para el modo de sonido (página 23), no se podrá realizar ningún ajuste. Aparecerá "Fix (My Sound)".

Opción del menú		Ajuste seleccionable, [ Inicial: Subrayado ]
Audio	Volume Adjust	Level-5 — Level +5 [Level 0] : Preajuste el nivel de volumen de cada fuente (excepto “FM”), en comparación con el nivel de volumen de FM. El nivel de volumen aumenta o disminuye automáticamente al cambiar la fuente. Antes del ajuste, seleccione la fuente que desea ajustar. (Aparece “FIX” en la pantalla si se selecciona “FM” como fuente.)
	Subwoofer On/Off	On: Activa la salida del subwoofer. / Off: Se cancela.
	Subwoofer Level *9	Level00 — Level 10 [Level 05] : Ajusta el nivel de salida del subwoofer.
	Subwoofer Phase *9	0 Deg (normal) — 180 Deg (hacia atrás) : Selecciona la fase del subwoofer.
	X’over HPF/LPF	Para los ajustes, consulte la página 26.
	Beep On	_/ Off: Activa o desactiva el tono de pulsación de teclas.
	Amplifier Gain *10	Low Power: Vol 0 — Vol 30 (Selecciónelo si la potencia máxima de cada altavoz es inferior a 50 W, con el fin de evitar posibles daños en los altavoces.) /High Power: Vol 0 — Vol 50 /Off: Desactiva el amplificador incorporado.
Tuner	SSM	Se puede visualizar solamente cuando la fuente sea “FM”. Para los ajustes, consulte la página 8.
	IF Band Auto	_, Aumenta la selectividad del sintonizador para reducir las interferencias entre emisoras adyacentes. (El efecto estereofónico puede perderse). /Wide: Sujeto a interferencias de las emisoras adyacentes, pero la calidad del sonido no se degrada y se conserva el efecto estereofónico.
	AF Regional *11	AF: Cuando se debiliten las señales recibidas, la unidad cambiará a otra emisora (el programa puede ser diferente del que se estaba recibiendo). (El indicador AF se enciende.) /AF REG: Cuando se debiliten las señales recibidas, la unidad cambiará a otra emisora que esté difundiendo el mismo programa. (Los indicadores AF y REG se encienden.) /Off: Se cancela.
	P-Search *11	On /Off: Activa o desactiva la búsqueda de programa (si está activado AF-REG).
	News-Standby *11	On /Off: Activa o desactiva la Recepción de espera de noticias.
	Stereo/Mono	Se puede visualizar solamente cuando la fuente sea “FM”. Para los ajustes, consulte la página 8.
USB*12		Drive Change: Se selecciona para cambiar la unidad cuando se conecta un dispositivo de múltiples unidades al terminal de entrada USB (delantero/trasero).
iPod Switch*13		Headunit Mode: Controla la reproducción del iPod a través de la unidad./iPod Mode: Controla la reproducción del iPod a través del iPod/iPhone. /Application Mode: El sonido de algunas funciones (música, juegos, aplicaciones, etc.) ejecutadas en el iPod/iPhone conectado se emite a través de los altavoces conectados a esta unidad.
Audiobooks*13		Normal/ Faster / Slower: Puede seleccionar la velocidad de reproducción del archivo de sonido de los Audiolibros en su iPod/iPhone. (La opción seleccionada inicialmente depende del ajuste de su iPod/iPhone.)

*9 Se visualiza sólo cuando se selecciona para .

*10 Si usted cambia a cuando el nivel de volumen está ajustado a un nivel superior a “Vol 30”, se cambiará automáticamente a “Vol 30”.

*11 Sólo para emisoras FM Radio Data System.

*12 Se visualiza solamente cuando se ha seleccionado "USB FRONT/ USB REAR" como fuente.

*13 Se visualiza solamente cuando se ha seleccionado “iPod FRONT/ iPod REAR” como fuente.

Continúa...

Opción del menú		Ajuste seleccionable, [ Inicial: Subrayado ]
Bluetooth		Si el adaptador USB Bluetooth KS-UBT1 no está conectado a la unidad, aparecerá “Please Connect BT Adapter” en la pantalla. Para los ajustes, consulte las páginas 18 y 19.
Source Select	AM Source *14	Show / Hide : Habilita o deshabilita “AM” en la selección de fuentes.
	AUX Source *14	Show / Hide : Habilita o deshabilita “AUX IN” en la selección de fuentes.
	Bluetooth Audio *15	Show / Hide : Habilita o deshabilita “BT FRONT/ BT REAR” en la selección de fuentes.
Software Version		Muestra la versión de firmware de esta unidad.

*14 Se visualiza sólo cuando se selecciona por separado cualquier otra fuente distinta de "AM/ AUX IN".

*15 Se visualiza sólo cuando el adaptador USB Bluetooth KS-UBT1 está conectado a la unidad y cuando se selecciona cualquier fuente que no sea "BT FRONT/ BT REAR".

Localización de averías

	Síntoma Soluciones/Causas
General	No se puede escuchar el sonido a través de los altavoces.	Ajuste el volumen al nivel óptimo. / Asegúrese de que la unidad no esté enmudecida/en pausa. (página 7) / Inspeccione los cables y las conexiones.
	El receptor no funciona en absoluto. Reinicialice la unidad. (página 3)
	“AUX IN” no se puede seleccionar. Verifiqueel ajuste.(véase arriba)
	El sonido se interrumpe algunas veces mientras se escucha un componente externo conectado al jack de entrada auxiliar.	Asegúrese que se utiliza la miniclavija estéreo recomendada para la conexión. (página 22)
	No aparece nada en la pantalla. Compruebeel ajuste de.(página 27)
	No se visualizan los caracteres correctos (por ej.: nombre del álbum).	Esta unidad sólo puede visualizar letras (mayúsculas: A - Z , minúsculas: a - z ), números ( 0 - 9 ), un número limitado de símbolos (!/"/#/ /%&/’/(/)/*+/,/-/.//:/;/</=>/?/@/_/').
FM/AM	El preajuste automático SSM no funciona. A macene manualmente las emisoras.
	Ruidos estáticos mientras se escucha la radio.	Conecte firmemente la antena.
	“AM” no se puede seleccionar.	Verifique el ajuste\rightarrow$ (véase arriba)
Reproducción del disco	No se puede reproducir el disco. Inserte correctamente el disco.
	No se pueden reproducir CD-R/CD-RW ni saltar pistas.	Inserte un CD-R/CD-RW finalizado (finalícelo con el componente utilizado para la grabación).
	Algunas veces el sonido del disco se interrumpe.	Detenga la reproducción mientras conduce por caminos accidentados. / Cambie el disco. / Inspeccione los cables y las conexiones.
	Aparece “No Disc” en la pantalla. Inserte un disco reproducible en la ranura de carga.
	Aparece “Please Eject” en la pantalla. Esto sucede a veces debido a recalentamiento. Expulse el disco o cambie a otra fuente de reproducción.
	Aparece “In Disc” en la pantalla. El disco no puede expulsarse correctamente. Asegúrese de que no hay ningún obstáculo en la ranura de carga.
Síntoma Soluciones/Causas
Reproducción de MP3/WMA	No se puede reproducir el disco. Utilice un disco con pistas MP3/WMA grabadas en un formato compatible con ISO 9660 Nivel 1, Nivel 2, Romeo o Joliet. / Añada el código de extensión <.mp3> o <.wma> a los nombres de archivos.
	Se generan ruidos. Salte a otra pista o cambie el disco.
	"Reading" permanece parpadeando en la pantalla.	Se requiere mayor tiempo de lectura. No utilice demasiados niveles de jerarquías y carpetas.
	Las pistas no se reproducen en el orden de reproducción intentado por usted.	Se ha determinado el orden de reproducción durante la grabación de los archivos.
	El tiempo de reproducción transcurrido no escorrecto.	Esto sucede a veces durante la reproducción. Esto depende de cómo fueron grabadas las pistas en el disco.
	Aparece "Please Eject" en la pantalla. Inserte un disco que contenga pistas MP3/WMA.
	Aparece "Not Support" en la pantalla y se omiten las pistas.	Vaya a la siguiente pista codificada en un formato apropiado o a la siguiente pista WMA no protegida contra la copia.
Reproducción USB	"Reading" permanece parpadeando en la pantalla.	Se requiere mayor tiempo de lectura. No utilice demasiados niveles de jerarquías y carpetas. / Apague la unidad y vuélvala a encender. / Vuelva a conectar el dispositivo USB.
	Se generan ruidos. Salte a otro archivo.
	Las pistas/carpetas no se reproducen en el orden que desea.	El orden de reproducción se determina por los nombres de los archivos. Las carpetas cuyos nombres comienzan con números se clasifican en orden numérico. Sin embargo, las carpetas cuyos nombres no comienzan con números se clasifican de acuerdo con el sistema de archivos del dispositivo USB.
	El sonido se interrumpe algunas veces mientras se reproduce una pista.	Las pistas no han sido correctamente copiadas en el dispositivo USB. Copie otra vez las pistas en el dispositivo USB, e intente de nuevo.
	Aparece "USB-Error", "Remove Device", "Power OFF → ON" en la pantalla.	Ha ocurrido una sobreintensidad de corriente. Apague la unidad y vuélvala a encender.
	"Cannot Play" parpadea en la pantalla. / Aparece "No USB" en la pantalla. / La unidad no puede detectar el dispositivo USB.	Verifique si el dispositivo USB conectado es compatible con esta unidad. / Vuelva a conectar el dispositivo USB.
	Aparece "No File" en la pantalla. Verifique si el dispositivo contiene archivos reproducibles.
	Aparece "Not Support" y se omiten las pistas.	Compruebe que la pista sea de un formato de archivo reproducible.
	Aparece "Read Failed" en la pantalla. El dispositivo USB conectado no funciona correctamente. Vuelva a conectar el dispositivo USB.
Bluetooth	"BT FRONT/ BT REAR" no se puede seleccionar.	Verifique el ajuste<Source Select> →. (página 30) / Asegúrese de que el adaptador USB Bluetooth esté conectado.
	No se detectó ningún dispositivo Bluetooth.	Vuelva a efectuar la búsqueda desde el dispositivo Bluetooth. / Reposicione la unidad y luego vuelva a realizar la búsqueda desde el dispositivo Bluetooth.
	No se puede realizar el apareamiento. Asegúrese de haber ingresado el mismo código PIN para la unidad y el dispositivo objetivo. (página 14) / Desconecte el dispositivo Bluetooth y vuelva a intentar el apareamiento. (página 14)
	Hay eco o ruidos. Ajuste la posición de la unidad del micrófono.

Continúa...

	Síntoma Soluciones/Causas
Bluetooth	La calidad del sonido telefónico es mala. Reduzca la distancia entre la unidad y el teléfono móvil Bluetooth. / Mueva el coche a un lugar donde pueda mejorar la recepción de la señal.
	La unidad no responde cuando intento copiar la guía telefónica a la unidad.	Tal vez está intentado copiar las mismas entradas (que las almacenadas) en la unidad. Pulse DISP o T/P BACK para salir.
	El sonido se interrumpe o salta durante la reproducción de un reproductor de audio Bluetooth.	Reduzca la distancia entre el receptor y el reproductor de audio Bluetooth. / Desconecte el dispositivo conectado para el teléfono Bluetooth. / Apague la unidad y vuelvala a encender. / Si el sonido no se ha restaurado, vuelva a conectar el reproductor.
	No puede controlarse el reproductor de audio conectado.	Revise si el reproductor de audio conectado es compatible con AVRCP (Perfil de control remoto de audio/vídeo). (Las operaciones dependen del reproductor de audio conectado.) / Desconecte y vuelva a conectar el reproductor Bluetooth.
	El método de llamada “Voice” ha fracasado.	Utilice el método de llamada “Voice” en un entorno más silencioso. / Acérquese al micrófono cuando pronuncie el nombre. / Cambie “NR/EC Mode” a “Off” (página 16) y, a continuación, intente otra vez.
	Aparece “Please Connect BT Adapter” en la pantalla.	Conecte el adaptador USB Bluetooth a la unidad antes de realizar las operaciones.
	Aparece “Connection Error” en la pantalla.	El dispositivo está registrado pero ha fallado la conexión. Utilicepara volver a conectar el dispositivo.
	Aparece “Error” en la pantalla. Intente la operación otra vez. Si aparece “Error” otra vez, revise si el dispositivo admite la función que ha intentado realizar.
	Aparece “Please Wait...” en la pantalla. La unidad se está preparando para usar la función Bluetooth. Si el mensaje no desaparece, apague y encienda la unidad y, a continuación, vuelva a conectar el dispositivo (o reinicialice la unidad). (página 3).
	Aparece “HW Error” en la pantalla. Reposición la unidad e intente la operación otra vez. Si vuelve a aparecer “HW Error”, consulte con su concesionario car audio JVC más cercano.
Reproducción del iPod/iPhone	El iPod no se enciende o no funciona. Verifique el cable de conexión y su conexión. / Cargue la pila del iPod/iPhone. / Reinicialice el iPod/iPhone. / Verifique si el ajustees apropiado. (página 29)
	El sonido está distorsionado. Desactive el cualizador en el iPod/iPhone.
	Se generan ruidos. Desactive (desmarque)	la función “VoiceOver” del iPod. Para obtener más información, visite.
	La reproducción se detiene. Los auriculares	están desconectados durante la reproducción. Reinicie la operación de reproducción. (página 19)
	Aparece “No File” en la pantalla. Verifique	si el dispositivo contiene archivos reproducibles.
	Aparece “Cannot Play” en la pantalla. Verifique si el iPod/iPhone conectado es compatible con esta unidad. (página 21)

SECCIÓN DEL AMPLIFICADOR DE AUDIO

Máxima potencia de salida : 50 W por canal

Potencia de salida continua (RMS) : 20 W por canal en 4 Ω, 40 Hz a 20 000 Hz con una distorsión armónica total no mayor que 1%.

Relación señal a ruido : 70 dB

Impedancia de carga : 4 Ω (tolerancia de 4 Ω a 8 Ω)

Respuesta de frecuencias : 40 Hz a 20 000 Hz

Nivel/impedancia de salida de línea o salida del subwoofer : 5,0 V/20 kΩ de carga (plena escala)

Impedancia de salida : ≤ 600 Ω

Otro terminal : Terminal de entrada USB, Cable trasero USB, Toma de entrada auxiliar, Entrada de antena

SECCIÓN DEL SINTONIZADOR

Gama de frecuencias :

Sintonizador de FM :

Sensibilidad útil : 9,3 dBf (0,8 μV/75 Ω)

50 dB sensibilidad de silenciamiento : 16,3 dBf (1,8 μV/75 Ω)

Selectividad de canal alternativo (400 kHz) : 65 dB

Respuesta de frecuencias : 40 Hz a 15 000 Hz Separación estereofónica : 40 dB

Sintonizador de OM :

Sensibilidad/Selectividad : 20 μV/40 dB

Sintonizador de OL :

Sensibilidad : 50 μV

SECCIÓN DEL REPRODUCTOR DE CD

Tipo : Reproductor de discos compactos

Sistema de detección de señal : Captor óptico sin contacto (láser semiconductor)

Número de canales : 2 canales (estereofónicos)

Respuesta de frecuencias: 5 Hz a 20 000 Hz

Relación señal a ruido : 102 dB

Lloro y trémolo : Inferior al límite medible

Formato de decodificación MP3 (MPEG1/2

Audio Layer 3): Máx. velocidad de bits : 320 kbps

Formato de decodificación WMA (Windows

Media® Audio): Máx. velocidad de bits : 320 kbps

SECCIÓN USB

Norma USB : USB 1.1, USB 2.0

Velocidad de transferencia de datos (Velocidad máxima): Máx. 12 Mbps

Dispositivo compatible : Clase de almacenamiento de datos (a excepción de discos duros)

Sistema de archivo compatible : FAT 32/16/12

Formato de audio reproducible : MP3/ WMA/ WAV

Potencia de salida : 5 V CC =1=A, terminal de entrada USB (delantero/trasero)

SECCIÓN DE BLUETOOTH

Versión : Ver 2.1 +EDR

Clase de potencia : Clase 2

Área de servicio : 10 m

Perfil : HFP 1.5, OPP 1.1, A2DP 1.2, AVRCP 1.3, PBAP 1.0

GENERAL

Requisitos de potencia : Voltaje de funcionamiento : 14,4 V CC (tolerancia de 11 V a 16 V)

Sistema de puesta a tierra : Negativo a masa

Temperatura de funcionamiento admisible : 0°C a +40°C

Dimensiones (An × Al × Pr) : (aprox.)

- Tamaño de instalación : 182 mm × 52 mm × 160 mm - Tamaño del panel : 188 mm × 59 mm × 9 mm

Peso: 1,4 kg (excluyendo accesorios)

Sujeto a cambios sin previo aviso.

Come espellere un disco

7 Seleccione <24H/12H>.

8 Seleccione <24Hours> ou <12Hours>.

Aparece o último código PTY seleccionado.

2

Para activar Procura de programa, consulte . (página 29)

No menu de lista....

1 Prima ▲/▼ para visualizar o menu de busca.

Aparece a lista de faixas com o carácter seleccionado.

Folder : Repete a pasta actual

Random

Terminal de entrada USB

1

→ Ligue a corrente.

2

Para dispositivos USB:

MP3: — Bit rate: 32 kbps — 320 kbps (MPEG-1) 8 kbps — 160 kbps (MPEG-2)

- O número máximo de caracteres para:

Terminal de entrada USB

3 Utilize o dispositivo Bluetooth para procurar e seleccione "JVC Unit".

1 Mantenha MENU premido.

1 Mantenha MENU premido.

Aparece a lista dos nomes com o carácter seleccionado.

Terminal de entrada USB

Aparece a lista de faixas com o carácter seleccionado.

Ajuste o som como desejar. (página 23)

Para ligar um componente externo à tomada de entrada AUX

→ Seleccione o método de ajuste [Easy/ Pro].

4

Se "Easy" for seleccionado no passo 3...

1 Prima ◀◀◀ √ ▶▶▶ I para seleccionar o altifalante [Front/ Rear/ Subwoofer*].

Número de canais : 2 canais (estéreo)
