IT1200UB - Impresora POSline - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora térmica de recibos
Marca	POSline
Modelo	IT1200UB
Método de impresión	Térmico directo
Velocidad de impresión	Hasta 250 mm/s
Resolución	203 dpi (8 puntos/mm)
Ancho de papel	80 mm
Diámetro máximo del rollo	83 mm
Interfaz	USB tipo B, RS-232, Ethernet
Dimensiones (An x Pr x Al)	195 x 145 x 135 mm
Peso	1.2 kg
Fuente de alimentación	24 V CC / 2.5 A (adaptador incluido)
Consumo de energía	60 W (máximo), 3 W (en reposo)
Funciones principales	Impresión de recibos, gráficos, códigos de barras, logotipos
Compatibilidad de comandos	ESC/POS
Mantenimiento y limpieza	Limpiar el cabezal térmico con un hisopo y alcohol isopropílico semanalmente. Limpiar la carcasa con un paño suave y seco.
Seguridad	No exponer a líquidos, desconectar antes de limpiar, usar solo el adaptador recomendado.
Piezas y reparabilidad	Cabezal térmico, rodillo de presión, cubierta y placa base son reemplazables. Contactar con servicio técnico autorizado.

Preguntas frecuentes - IT1200UB POSline

¿Cómo instalo la impresora POSline IT1200UB por primera vez?

Conecte la impresora a la corriente mediante el adaptador incluido. Luego, conecte el cable USB o RS-232 a su computadora. Instale el driver adecuado desde el sitio web de POSline. Una vez instalado, configure el puerto en el software POS.

¿Qué hago si la impresora no imprime?

Verifique que el cable de alimentación esté conectado y que el botón de encendido esté en posición ON. Asegúrese de que el papel térmico esté correctamente cargado y que no haya atascos. Pruebe con otro cable USB o puerto. Si el problema persiste, reinstale los drivers.

¿Cómo cargo el rollo de papel térmico?

Abra la cubierta superior de la impresora. Inserte el rollo de papel térmico de 80 mm de ancho con el extremo del papel saliendo hacia arriba. Cierre la cubierta hasta que encaje. Presione el botón de avance para alinear el papel.

¿Qué tipo de papel térmico debo usar?

Use papel térmico de 80 mm de ancho con un diámetro exterior máximo de 83 mm. Asegúrese de que el papel sea compatible con impresoras térmicas directas para evitar daños en el cabezal.

¿Cómo limpio el cabezal de impresión?

Apague y desconecte la impresora. Abra la cubierta y retire el papel. Use un hisopo de algodón humedecido en alcohol isopropílico al 90% para limpiar suavemente la línea del cabezal térmico. Deje secar completamente antes de usar.

La impresión sale borrosa o con rayas. ¿Qué hago?

Las rayas pueden deberse a suciedad en el cabezal. Limpie el cabezal como se indica arriba. También verifique que el papel térmico sea de buena calidad y esté correctamente cargado. Si el problema continúa, el cabezal podría estar desgastado y necesitar reemplazo.

¿Cómo configuro la impresora en mi sistema POS?

Instale los drivers de la impresora. Luego, en el software POS, seleccione 'Impresora de recibos' y elija el modelo IT1200UB o el puerto COM/LPT correspondiente. Configure el ancho de papel a 80 mm y la velocidad según sea necesario.

¿Por qué la impresora se atasca constantemente?

Asegúrese de que el rollo de papel esté colocado correctamente y que no esté arrugado. Verifique que el diámetro del rollo no supere los 83 mm. Limpie el rodillo de presión con un paño húmedo sin alcohol. Si los atascos persisten, revise que no haya residuos de papel dentro.

¿Puedo imprimir códigos de barras y logotipos?

Sí, la IT1200UB admite la impresión de códigos de barras (EAN, UPC, Code 39, etc.) y logotipos mediante comandos ESC/POS. Deberá programarlos en su software POS o incluir las imágenes en el diseño del recibo.

¿Qué significan los LED de estado?

LED verde fijo: encendida y lista. LED verde parpadeante: recibiendo datos. LED rojo fijo: error (atascos, tapa abierta, sin papel). LED rojo parpadeante: cabezal sobrecalentado. Consulte el manual para más detalles.

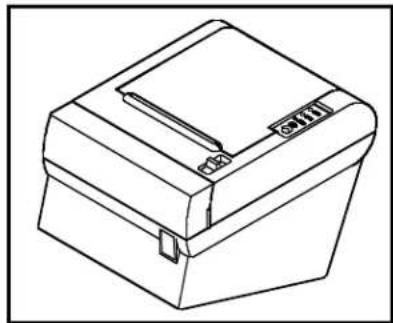

MANUAL DE USUARIO IT1200UB POSline

Todas las especificaciones están sujetas a cambio sin previo aviso.

PIN SEÑAL I/O DESCRIPCION
INTERFASE SERIAL
2	T	×D - Transmite los datos vía RS-232C
3	R	×D - Recibe los datos vía RS-232C
4, 20 DTR Output Control de flujo vía RS232-C
6 DSR Input Los datos han sido enviados
1, 7 GND - Tierra del sistema
INTERFASE PARALELA CENTRONICS
1	STROBE-	Input Senal de sincronización
2-9	DATA0-7	Input	Datos transmitidos 0 – 7 bits
10 ACK-	Output Datos recibidos completos
11	BUSY	Output	Imposible recibir información
12 PE	Output Falta papel
13 SELECT	Output Estatus de la impresora ON/OFF
14 AUTO FEED-	Input ND
15 NC		-
16 GROUND		- Tierra del sistema
17 CHASSIS GND		- Tierra del sistema
18 LOGIC-H		- +5V
19-30	GROUND	-	Tierra del sistema
31 INIT-	Input Inicializar
32 ERROR-	Output Error de la impresora
33 GROUND		- Tierra del sistema
34 NC		-
35 +5V		- +5V
36 SELLECT IN-	Input ND

CONECTOR DEL CAJON DE DINERO

La IT1200 puede operar con dos cajones de dinero por medio de un conector modular de 6 pines RJ-11. El driver es capaz de suministrar una corriente máxima de 1.0 A por 510 ms o menos, mientras no esté imprimiendo.

PIN SEÑAL DESCRIPCION
1 Señal GND -
2 Señal de apertura cajón 1 Output
3 Señal de cajón abrir/cerrar Input
4 +24V -
5 Señal de apertura cajón 2 Output
6 Señal GND -

CONFIGURACION SWITCH DIP

La impresora POSline IT1200 ha sido configurada por el fabricante para satisfacer las necesidades de casi todo tipo de usuarios. De cualquier manera, ofrece algunas configuraciones para usuarios con requerimientos especiales.

La impresora tiene switches DIP que le permiten cambiar la configuración de comunicaciones: control de flujo y paridad, así como densidad de impresión.

La impresora tiene dos sets de switches DIP.

Especificaciones Interfase Serial

FUNCIONES SWITCH DIP SET 1
SW FUNCTION ON OFF DEFAULT
1	Error de recepción de datos	Ignore	Print “?”	OFF
2	Hexadecimal	HEXDUMP NORMAL		OFF
3	Control de flujo	XON/OFF	DTR/DSR	OFF
4	Longitud de datos	7bits	8bits	OFF
5	Paridad	ENABLED	DISABLED	OFF
6	Paridad	EVEN	ODD	OFF
Velocidad de transmisión		SW-7	SW-8
4800 baud		ON	ON
9600 baud		OFF	ON
19200 baud		ON	OFF
38400 baud		OFF	OFF
Densidad de impresión		SW-9	SW-10
Energía baja		ON	ON
Normal		OFF	ON
Normal		ON	OFF
Oscuro		OFF	OFF

FUNCIONES SWITCH DIP SET 2
FUNCIONES	SW-1	SW-2	SW-3	SW-4
Epson	OFF	--	-
Citizen	ON	--	-

Especificaciones Interfase Paralela

FUNCIONES SWITCH DIP SET 1
SW FUNCION ON OFF DEFAULT
1 Error en recepción datos Ignore Print “?” OFF
2 Hexadecimal HEXDUMP NORMAL OFF
3 Reservado -- OFF
4 Reservado -- OFF
5 Reservado -- OFF
6 Reservado -- OFF
Velocidad de transmisión	SW-7	SW-8		DEFAULT
Reservado	-	-		OFF
Reservado	-	-		OFF
Reservado	-	-		OFF
Reservado	-	-		OFF
Densidad de impresión	SW-9		SW-10
Energía baja ON	ON
Normal	OFF		ON
Normal	ON		OFF
Oscuro	OFF		OFF

Usted puede controlar las funciones básicas de alimentación de papel con el botón del panel de control. El Led correspondiente indicará el estatus de la impresora.

Botón

El botón puede ser deshabilitado mediante el comando ESC c 5.

Presione una vez el botón FEED para hacer avanzar una línea el papel. Puede mantener presionado el botón FEED para que avance el papel de forma continua.

Indicador de errores

ESTATUS	LED3	LED2	LED1	SIGNIFICADO
	RED	YELLOW	GREEN
Apagado	OFF	OFF	OFF	Sin conexión
Encendido	OFF	OFF	ON	Impresora lista para trabajar
En línea	OFF	OFF	ON	Modo libre de errores
Nivel bajo papel	ON	OFF	ON	Insertar rollo de papel nuevo
Cubierta abierta	OFF	ON	ON	Tapar cubierta
Falta papel	OFF	ON	ON	Insertar rollo de papel
Modo prueba	OFF	OFF	ON	Ignorar error del LED

Autoprueba

La Autoprueba permite que la impresora trabaje correctamente. Revisa los circuitos, mecanismos de impresión, calidad de impresión, versión ROM, y configuración de los switches DIP. Esta prueba es independiente de cualquier otro equipo o software.

Ejecutando la Autoprueba

1. Verifique que la impresora este apagada y la cubierta cerrada correctamente.
2. Mientras presiona el botón FEED, encienda la impresora utilizando el switch ubicado al frente de la impresora; la Autoprueba comenzará.
3. Presiones el botón FEED para continuar imprimirado. La impresora imprime unas líneas usando el set de caracteres built-in.
4. La Autoprueba se termina automáticamente y corta el papel despues de imprimir la confirmación del proceso terminado.
   La impresora estará lista para recibir información en cuanto termine la Autoprueba.

ESPECIFICACIONES

Método de impresión Impresión lineal témica directa
Velocidad de impresión Max. 920 puntos/seg. (130mm/seg.)
Resolución Horizontal: 203 dpi, 8 puntos/mm (0.142 mm/punto)Vertical: 180 dpi, 7 puntos/mm (0.142 mm/punto)
Ancho de impresión Máximo 80 mm
Número de columnas 46 (12x24 puntos)
Rollo de papel	Ancho: 79.5 ± 0.5 mm, Diámetro: 80 mm o menos
Peso 1.78 Kg.
Ruido aproximado 55 dB.
Dimensiones 149x193x152 mm.
Frecuencia de cortado Max. 30 cortes/min.
Espesor del papel 0.065 ~ 0.1 mm
Interfases	RS232C serial o Paralela Centronics (IEEE1284).
Voltaje de entrada	DC 24V ± 10%
Consumo de corriente	Operación: Aprox. 1.5 A (a ASC_imprimiendo), Pico:Aprox. 10 A (trabajo al 100%, por 10 segundos o menos),Stand-by: Aprox. 0.15 A
Conector de energía	PIN2: CONEXION—PIN3: TIERRA—PIN1: 24V DC
Temperatura	En operación: 5°C to 45°CEn almacén: -20°C to 60°C
Humedad	En operación: 10% to 90% RH (sin condensación)En almacén: 10% to 90% RH (sin condensación)
Tiempo vida cabeza	60 millones de líneas (papel de 65μm to 75μm)25 millones de líneas (papel de 76μm to 150μm)
Tiempo vida cortador	3.0 millones de cortes(papel de 65 and100μm)

¡Importante!

Cuando utilice una fuente de poder diferente al adaptador AC (HT-U1135), considere: Usar una fuente de poder de 24V±10% y mayor que 1.5A.

Sea cuidadoso al instalar la impresora en una área donde exista ruido. Tome una distancia adecuada para proteger del ruido electrostático la línea de corriente AC.
